بسم الله الرحمن الرحيم
هذا هو موضوعي العاشر في سلسلة العسكرية اليابانية. أشكر كل من دعمني و لو بكلمة.

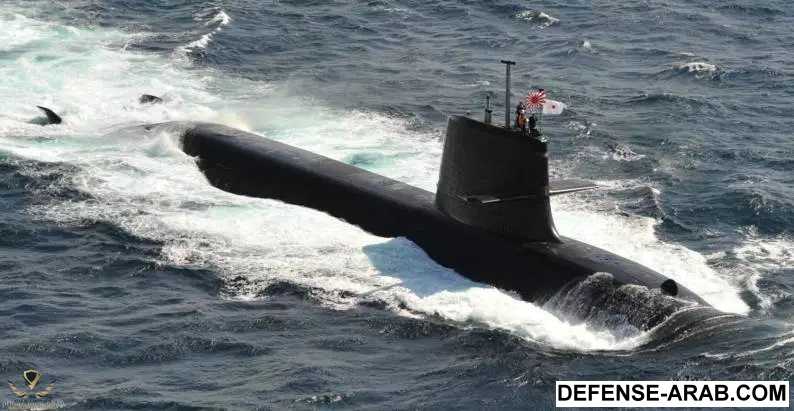

لانني وصلت للموضوع العاشر أريد ان يكون موضوع خاص عن أحد أفضل المعدات اليابانية، الغواصة Sōryū-class.

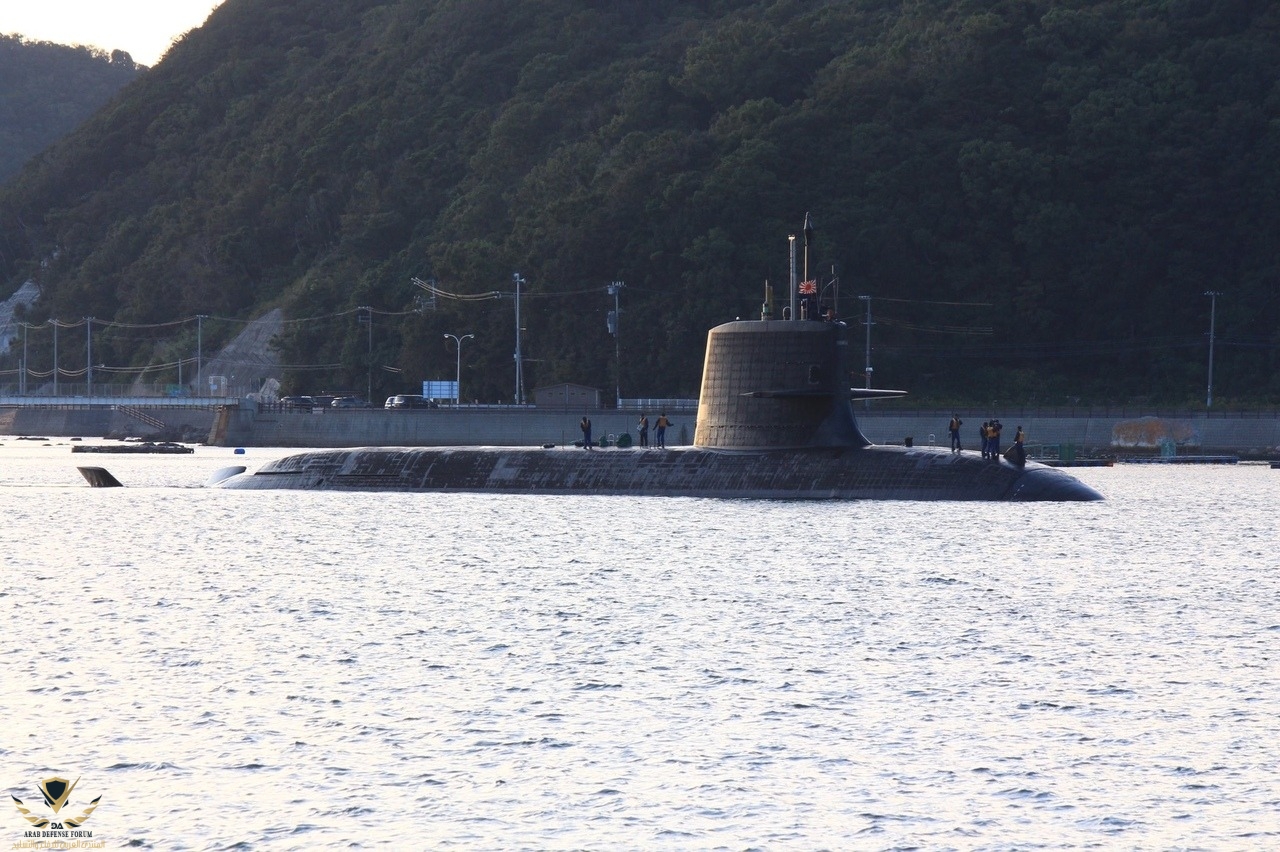

الغواصة دخلت الخدمة عام 2009 وسيتم إنتاج 12 غواصة من نفس الطراز لخدمة القوات البحرية اليابانية.


مواصفات الغواصة:
النوع: غواصة هجومية
الإزاحة:
في حال الصعود للسطح: 2900ton
في حالة الغطس: 4200ton
الطول: 84m
طول الغاطس: 9.1m
العمق: 500m
آلية الدفع: ستة محركات ديزل تصنعها شركة كاواساكي للصناعات الثقيلة
قوة الدفع:
في حال الصعود للسطح: 3900 حصان
في حالة الغوص: 8000 حصان

السرعة:
في حالة الصعود للسطح: 13 عقدة بحرية
في حالة الغوص: 20 عقدة بحرية
الطاقم: 65 شخص 9 منهم ضباط.
أنظمة الرصد: نظامي سونار مختلفين + رادار للسطح جو وللاعماق
Towed Array Sonar
Bow Array sonar
ستة أنظمة سونار ملحقة على ال Flank side

نظام الحرب الالكترونية والتخفي: نظام مخادعة الرادار والسونار الصوتي: ZLR-3-6 ESM
نظام الهجوم تحت سطح الماء:
6 فتحات طوربيد قادرة على اعادة القامها آليا ثلاثين مرة

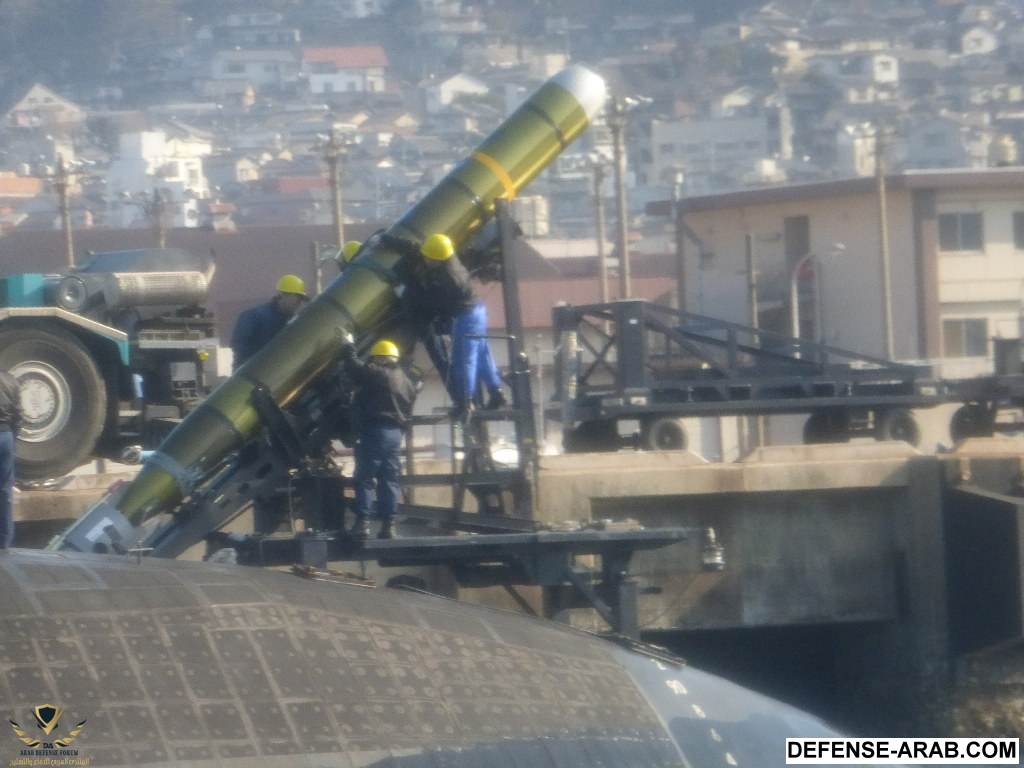

هاربون مضاد للسفن
ألغام بحرية

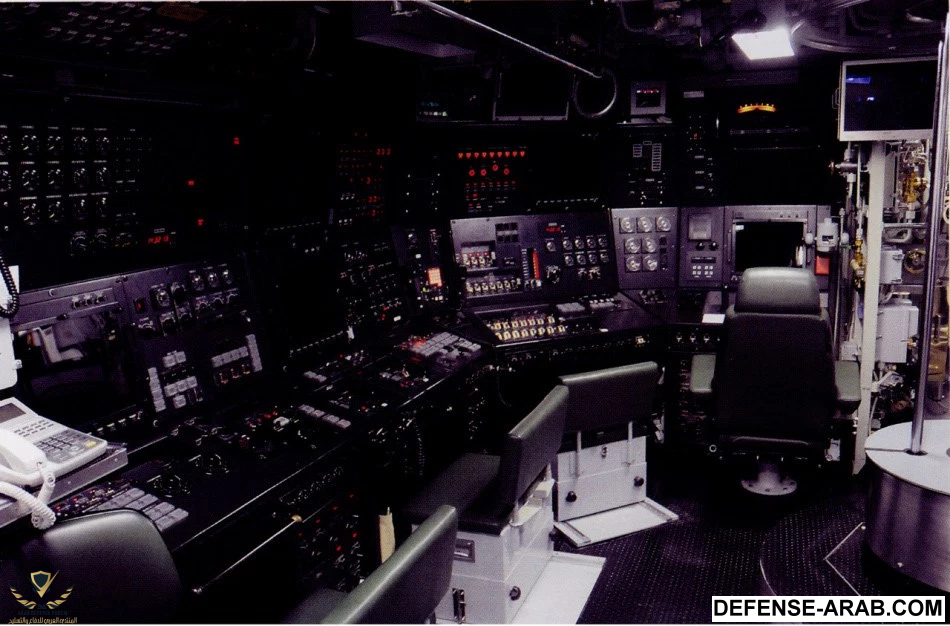

تحتوي الغواصة على نظام الأتمتة الآلي وهو سوبركمبيوتر بحيث يمكن تشغيل الكثير من العمليات دون الحاجة لمشغلين.

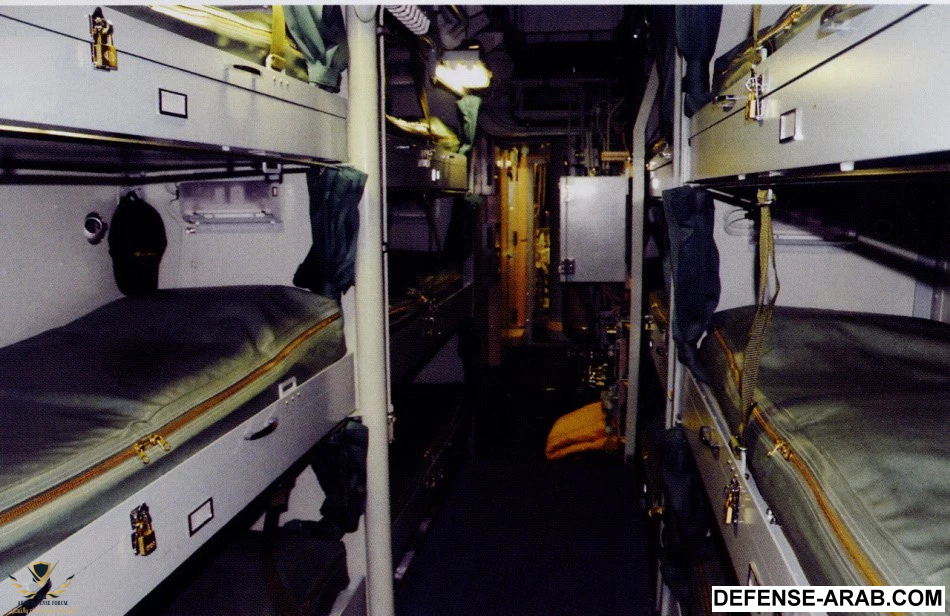

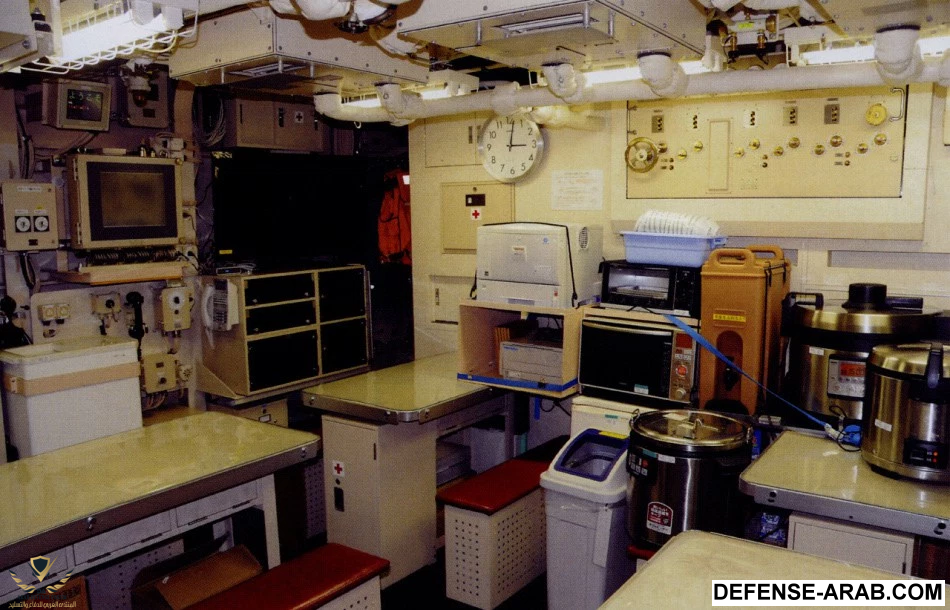

تحتوي الغواصة على غرف إعاشة و عيادة

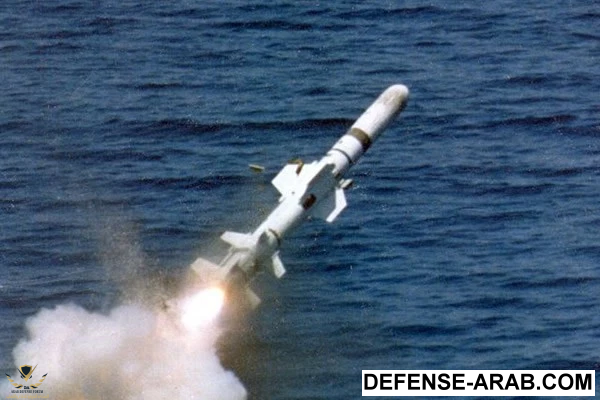

عملية إطلاق الهاربون ضد هدف سطح معادي (فرقاطة):



أقصى عمق تصل له الغواصة هو 500 متر تحت سطح الماء.

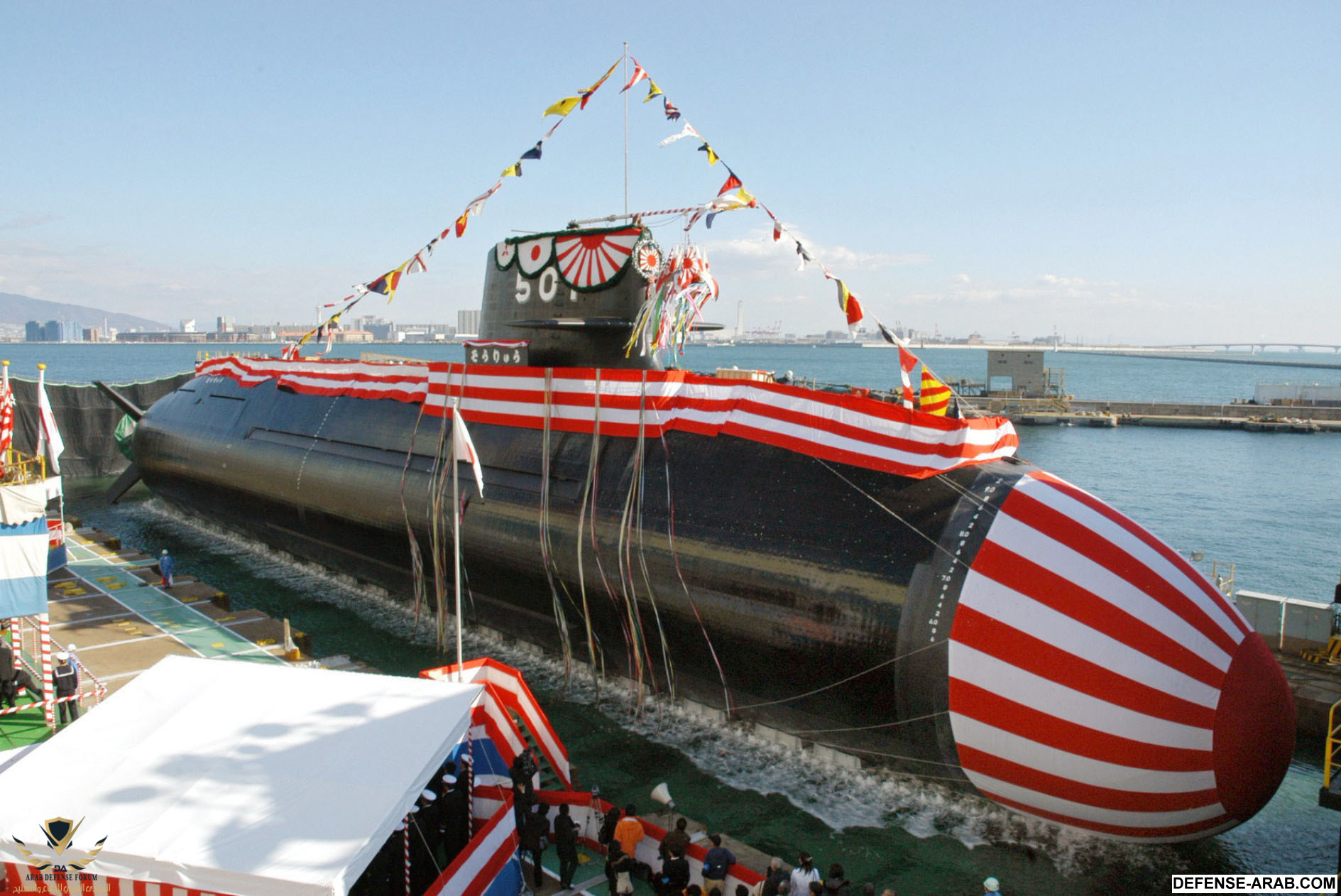

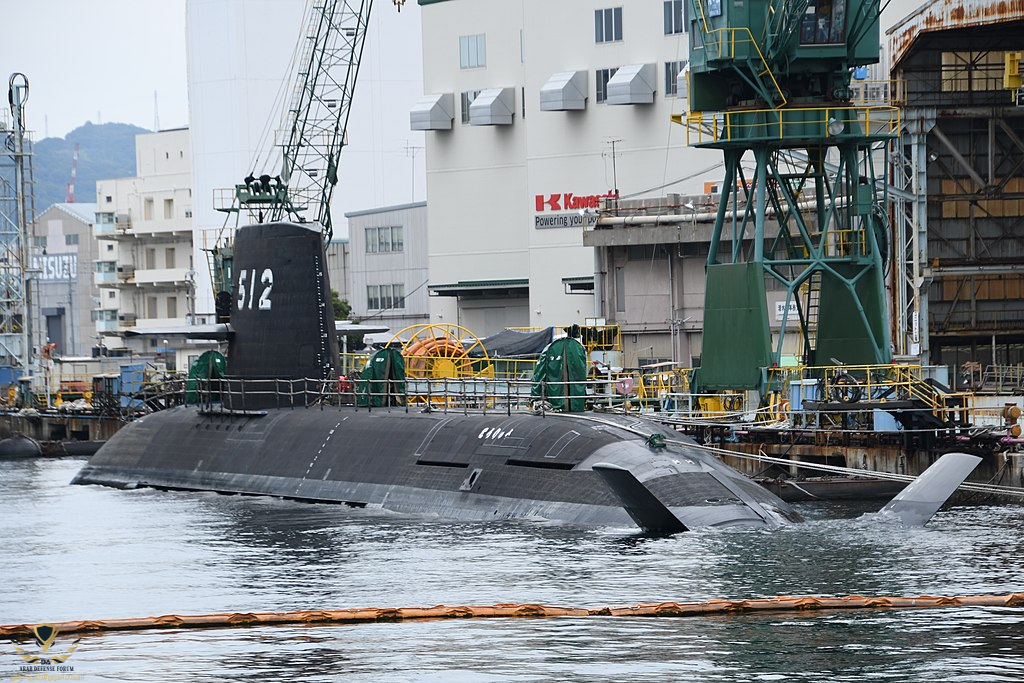

يشترك في بناء الغواصة شركتي ميتسوبيشي و كاواساكي.

تحفة أخرى من تحف اليابان ... ألاحظ أن شركة متسوبيشي تقريبا تصنع كل شيء .

تحفة أخرى من تحف اليابان ... ألاحظ أن شركة متسوبيشي تقريبا تصنع كل شيء .

شركة ميتسوبيشي للصناعات الثقيلة عمرها 147 سنة.

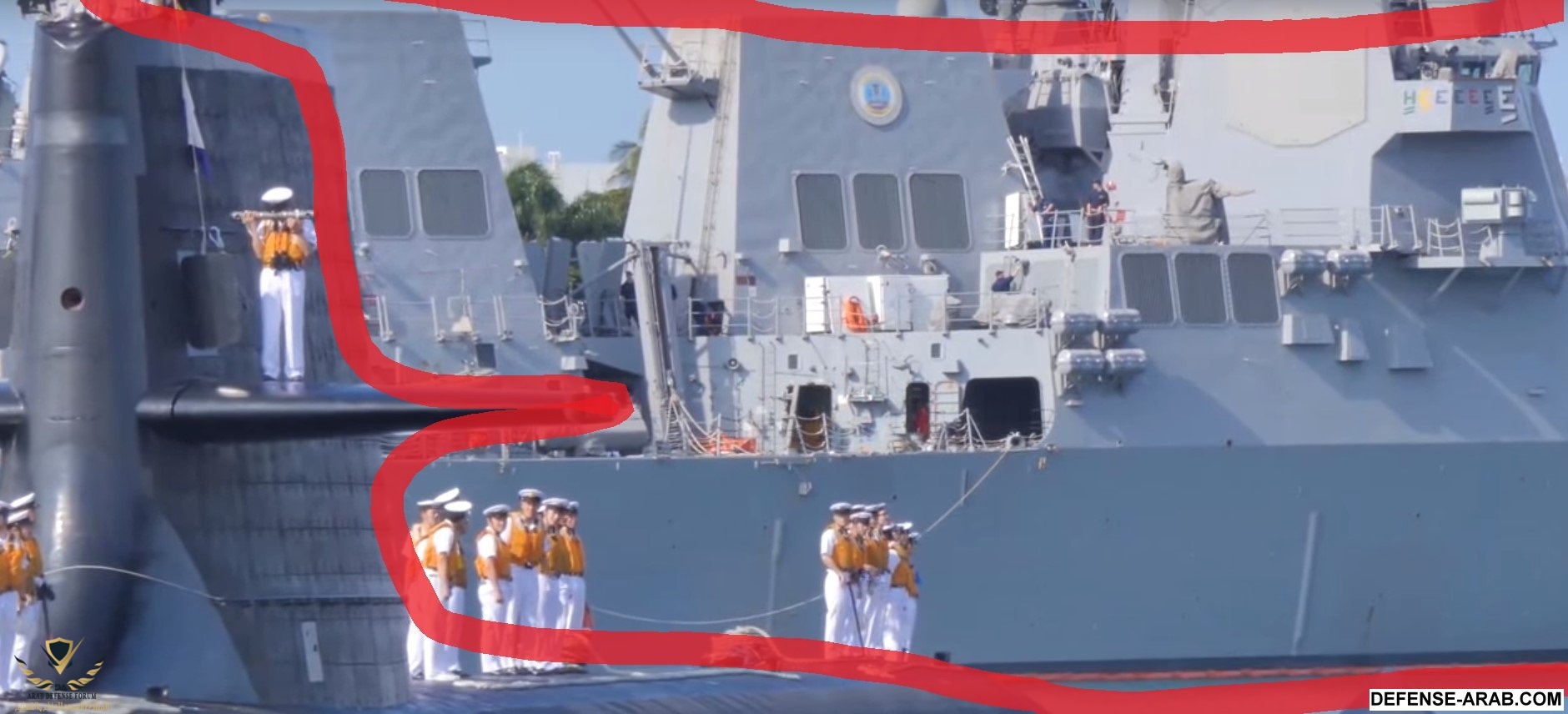

زيارة الغواصة الهجومية ل بيرل هاربر الامريكي الذي دمرته الطائرات اليابانية قبل سبعين سنة :D


نظام الهجوم تحت سطح الماء:
6 فتحات طوربيد قادرة على اعادة القامها آليا ثلاثين مرة

عدد الفتحات كبير مقارنة بباقى الغواصات من نفس الإزاحة 4 فتحات فقط. التلقيم آليا 30 مرة مرعب.

ما عيار الفتحات هل 576 مم أو 650 مم؟

مشكوور اخي Alucard على كل ما تقدمه لاثراء هذا المنتدى الكبير ,,,,,وإطلاعنا على كل جديد عن هذا العملاق المتربص,,

وكم اتمنى من المسؤولين لدينا من التوجه الى التعاقد مع الشركات اليابانية في المجال العسكري خاصة ,,,,

بدل من المماطلة في التعاقدات الامريكية الاوروبية " الغربية ",,,,

مع ضمان الصيانة وقطع الغيار بدون الاذلال بحقوق الانسان اللي صاجينا فيها وهم اسواء من ينتهكها ولنا في سوريا عبرة ,,,,

مثل الدخول شريك في صناعة المقاتلات اليابانية "الجيل الخامس" - الدبابات - انظمة الدفاع الجوي - البحرية.

تخيل من 2007 نفاوض على دبابات ولم نحسم الامر الى الان,,,

من 2009 نفاوض لتحديث الاسطول البحري ولم يتم الانتهاء الى الان ,,,

اعتقد لو كنا نفاوض امريكا على مصنع الذخيرة الذي تم الاتفاق عليه مع جنوب افريقيا لاحتجنا عقد من الزمان او اكثر,,,

اما مصنع الطائرات (Antonov) فاعتقد يحتاج لاكثر من نصف قرن من الزمن,,,

نظام الهجوم تحت سطح الماء:
6 فتحات طوربيد قادرة على اعادة القامها آليا ثلاثين مرة

عدد الفتحات كبير مقارنة بباقى الغواصات من نفس الإزاحة 4 فتحات فقط. التلقيم آليا 30 مرة مرعب.

ما عيار الفتحات هل 576 مم أو 650 مم؟

لا هذي ولا تلك

العيار 533 مم​

هذه التي اتمناها للبحريه السعوديه
منافس قوي للدولفين والسكوربين
الله يزينها بس
استمر يا بطل مواضيعك سوشي وتمبورا

أنا من أشد المعجبين باليابان دولة عظمى تعمل العجب في صمت و لا تتدخل في شؤون الأخريين

اليابان دولة امبراطورية استعمارية وتتدخل بشدة بشؤوون الاخرين.

هي فقط هزمت في الحرب قبل 70 سنة وتم احتلالها و اخضاعها.

انا معجب كذلك بثقافة اليابان و انضباطهم واجتهادهم. لا بد سيعودون يوما ما كرقم صعب في هذا العالم.


اتمنى هذه الغواصة لبلادنا و محاولة تجميعها على ارضنا بأيدي مواطنين.





شوفو المصيبه الامريكيه التي في الخلف

بامكانها اخماد اي دفاع جوي في العالم

خسرت في المناقصة الكبري لاستراليا لصالح الباركودا
