غواصة تركية محلية الصنع من الجيل الجديد تدخل الخدمة في عام 2020
ديلي صباح
اسطنبول
نشر في28/2/2016
كشفت مصادر في البحرية التركية، أن مشروع بناء الغواصة التركية محلية الصنع التي بدأ التخطيط لها العام الماضي سيستغرق 62 شهراً من التجهيز والتصنيع، بحيث يتوقع أن يتم تسليمها وتشغيلها في عام 2020.
وستحمل الغواصة التركية الأولى من نوعها اسم "بيري ريس"، كما سيتم إعداد خمسة غواصات أخرى مماثلة يتوقع أن تدخل الخدمة في وقت لاحق.
وقال المتحدث خلال اجتماع التعريف بالمشروع، توغا ميرال أكين: "إن رئاسة الترسانة البحرية وقوات البحرية التركية تحافظان على مستوى الاستعداد التقني والمادي في حالة التعرض للحروب، وحريصتان بهذا الصدد على بناء السفن الجديدة وتجديد وإصلاح الموجود منها".
وقال أكين أن مشروع الغواصات التركية محلية الصنع الذي أرسيت أساساته في الثامن من نوفمبر الماضي، سيختتم أعماله بإنتاج ستة غواصات في مدى أقصاه عام 2025.
::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
الخصائص:
الإزاحة: 1800 طن هوت
الأبعاد: 65 × 6.2 X 6.6 متر
السرعة: 12 عقدة (سطح)؛ 20 عقدة (غطس)
الطاقم: 27 (5 ضباط)
الأسلحة:
صواريخ: هاربون SSM
طوربيدات: ام كاي 48 .14 هاربون وطوربيدات.
أجهزة الاستشعار:
رادارات: سطح البحث
السونار: السلبي، الجناح البحث النشط والهجوم
تعليق:
إن بناء أول غواصة بدأت رسميا في 10 عام 2015، بعد 6 سنوات من توقيع العقد.
في يوليو 2nd 2009، تم توقيع العقد من قبل Howaldtswerke-دويتشه فيرفت المحدودة (HDW)، كييل، وهي شركة تيسين كروب للتكنولوجيا، وMarineForce الدولية للمحاماة (MFI)، لندن، لتسليم ست حزم مواد لبناء غواصات فئة 214 لتركيا.
وتقدر قيمة العقد كما 2،5 مليار €. هناك٪ 80 تعويض الاتفاق. وسيتم بناء الغواصات في Gölcük البحرية لبناء السفن حيث 11 غواصة من نوع 209، بنيت سابقا.
وكان توقيع العقد في نهاية سلسلة طويلة من الإجراءات البيروقراطية التي بدأت في عام 2006
في جميع مشاريع إنتاج غواصة السابقة، كان إدخال تركية محدود. ولكن في إنتاج نوع 214، فإن العديد من الشركات الدفاعية التركية تزويد أنظمتها الخاصة.
بعض الشركات التركية المشاركة
HAVELSAN التركية مشاركة في إنشاء قيادة ومراقبة البرامج من الغواصات. في مشروع التصنيع اكتسبت هذه الشركة الكثير من الدراية للسفن السطح. مع المشاريع من النوع-214 التي سوف تكسب أيضا الدراية من تكامل البرمجيات وإنشاء نظم غواصة .
ديلي صباح
اسطنبول
نشر في28/2/2016
كشفت مصادر في البحرية التركية، أن مشروع بناء الغواصة التركية محلية الصنع التي بدأ التخطيط لها العام الماضي سيستغرق 62 شهراً من التجهيز والتصنيع، بحيث يتوقع أن يتم تسليمها وتشغيلها في عام 2020.
وستحمل الغواصة التركية الأولى من نوعها اسم "بيري ريس"، كما سيتم إعداد خمسة غواصات أخرى مماثلة يتوقع أن تدخل الخدمة في وقت لاحق.
وقال المتحدث خلال اجتماع التعريف بالمشروع، توغا ميرال أكين: "إن رئاسة الترسانة البحرية وقوات البحرية التركية تحافظان على مستوى الاستعداد التقني والمادي في حالة التعرض للحروب، وحريصتان بهذا الصدد على بناء السفن الجديدة وتجديد وإصلاح الموجود منها".
وقال أكين أن مشروع الغواصات التركية محلية الصنع الذي أرسيت أساساته في الثامن من نوفمبر الماضي، سيختتم أعماله بإنتاج ستة غواصات في مدى أقصاه عام 2025.
::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::
الخصائص:
الإزاحة: 1800 طن هوت
الأبعاد: 65 × 6.2 X 6.6 متر
السرعة: 12 عقدة (سطح)؛ 20 عقدة (غطس)
الطاقم: 27 (5 ضباط)
الأسلحة:
صواريخ: هاربون SSM
طوربيدات: ام كاي 48 .14 هاربون وطوربيدات.
أجهزة الاستشعار:
رادارات: سطح البحث
السونار: السلبي، الجناح البحث النشط والهجوم
تعليق:
إن بناء أول غواصة بدأت رسميا في 10 عام 2015، بعد 6 سنوات من توقيع العقد.
في يوليو 2nd 2009، تم توقيع العقد من قبل Howaldtswerke-دويتشه فيرفت المحدودة (HDW)، كييل، وهي شركة تيسين كروب للتكنولوجيا، وMarineForce الدولية للمحاماة (MFI)، لندن، لتسليم ست حزم مواد لبناء غواصات فئة 214 لتركيا.
وتقدر قيمة العقد كما 2،5 مليار €. هناك٪ 80 تعويض الاتفاق. وسيتم بناء الغواصات في Gölcük البحرية لبناء السفن حيث 11 غواصة من نوع 209، بنيت سابقا.
وكان توقيع العقد في نهاية سلسلة طويلة من الإجراءات البيروقراطية التي بدأت في عام 2006
في جميع مشاريع إنتاج غواصة السابقة، كان إدخال تركية محدود. ولكن في إنتاج نوع 214، فإن العديد من الشركات الدفاعية التركية تزويد أنظمتها الخاصة.
بعض الشركات التركية المشاركة
HAVELSAN التركية مشاركة في إنشاء قيادة ومراقبة البرامج من الغواصات. في مشروع التصنيع اكتسبت هذه الشركة الكثير من الدراية للسفن السطح. مع المشاريع من النوع-214 التي سوف تكسب أيضا الدراية من تكامل البرمجيات وإنشاء نظم غواصة .
- كوش Savuma SISTEMLERI تطوير نظام طوربيد مضاد
- MİLSOFT تقديم Link11 / 22 نقل البيانات والبرمجيات
- TÜBİTAK تزويد نظامهم تحت الماء الهاتفية ونظم توقيعات الصوت للغواصة ونظم قياس اخري لتوقيعات الغواصة
- سوف تكسب STM الدراية في بناء غواصة وتكامل النظام.

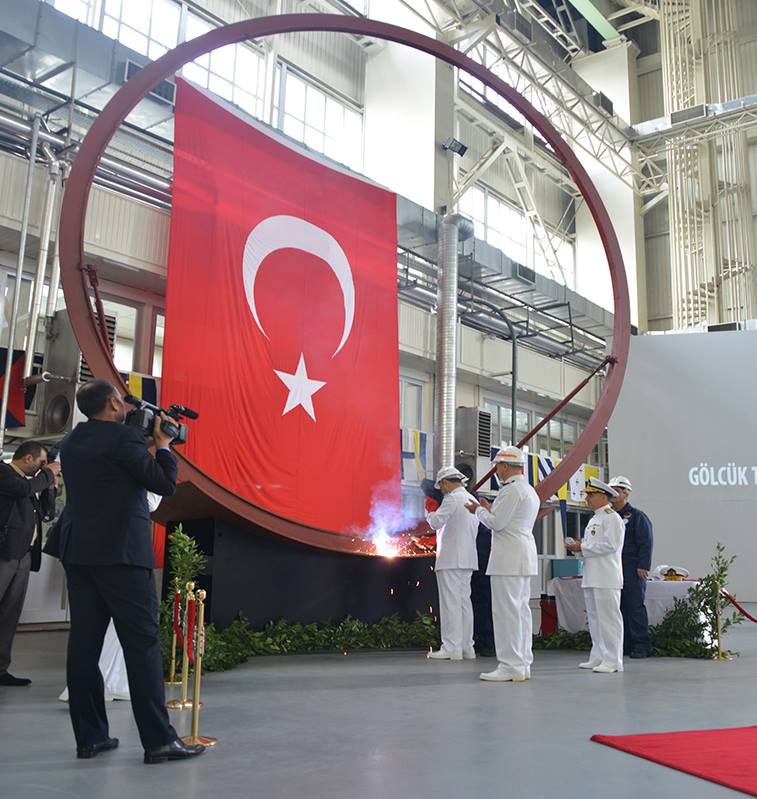

Admiral Bülent Bostanoğlu, making the first ceremonial welding.
الاميرال بلونت يجري طقس اول عملية لحام أكتوبر 2015
DEFENCE INDUSTRY
TURKISH NAVY STARTING CONSTRUCTION OF THE FIRST TYPE-214TN AIP SUBMARINE
BY GEORGETSIBOUKIS • OCTOBER 12, 2015 • 0 COMMENTS

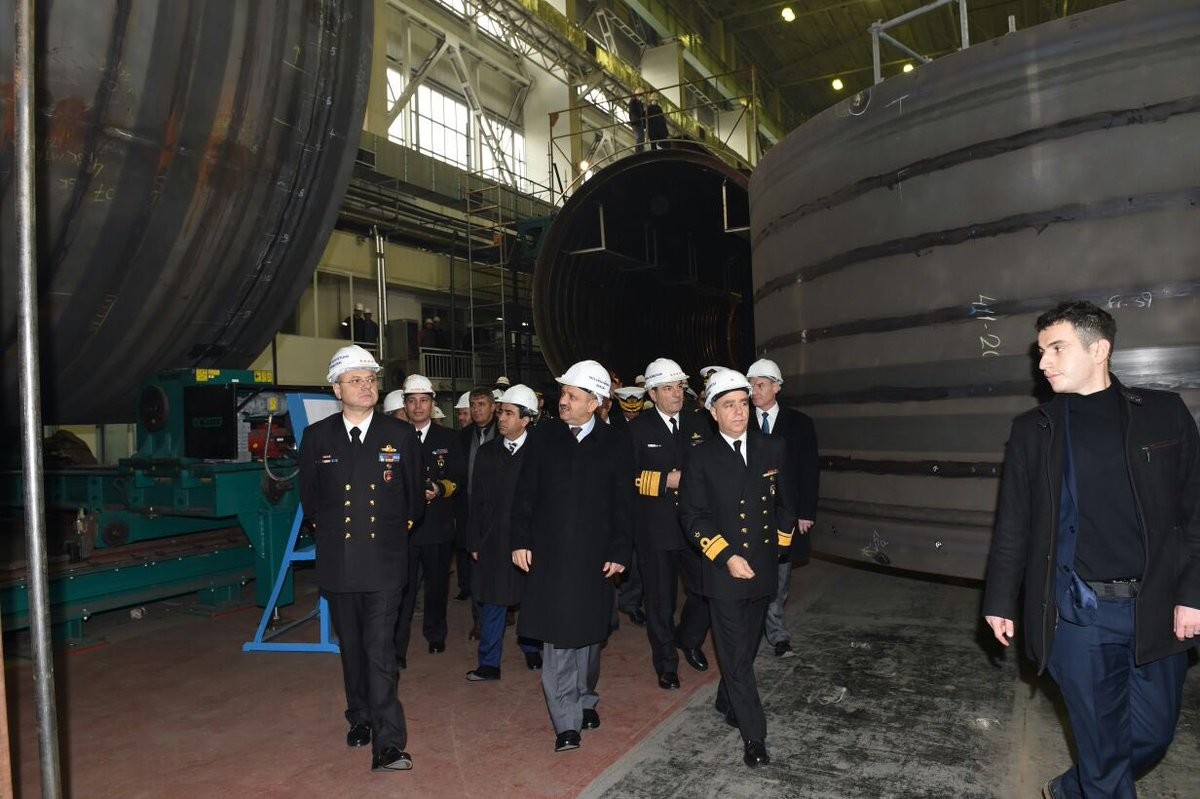

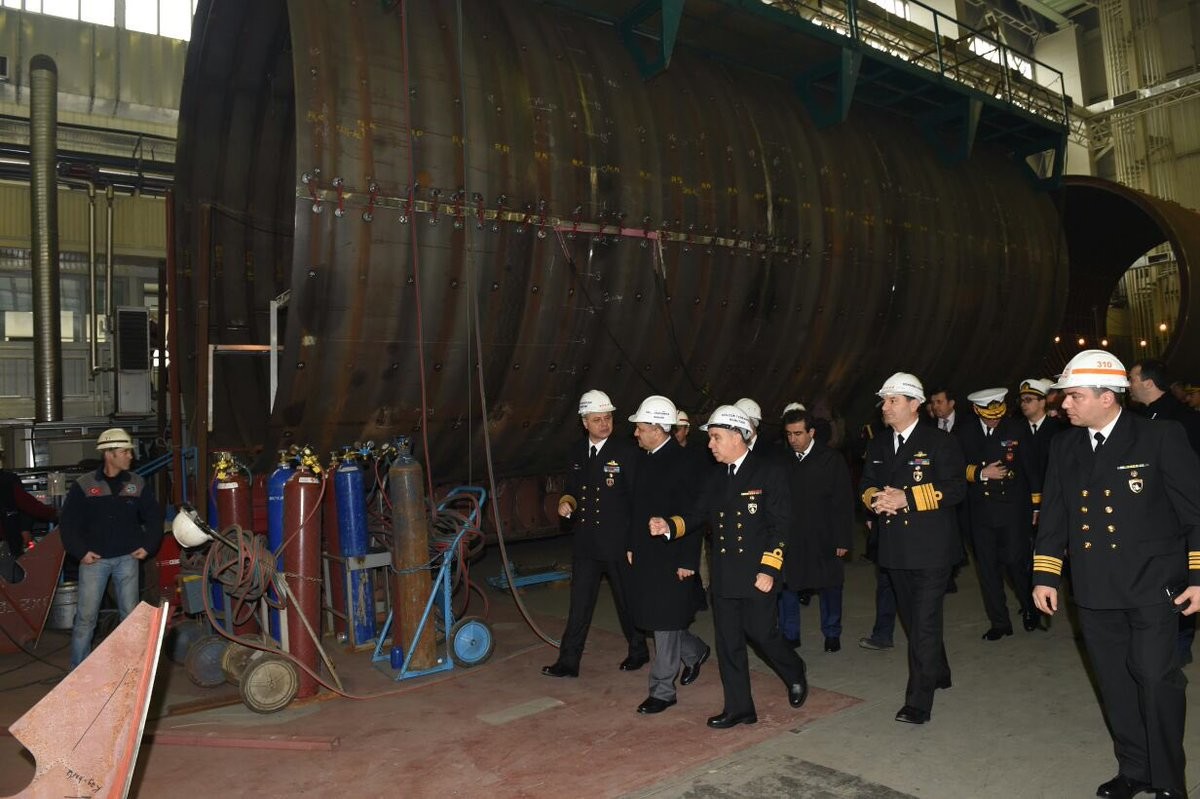

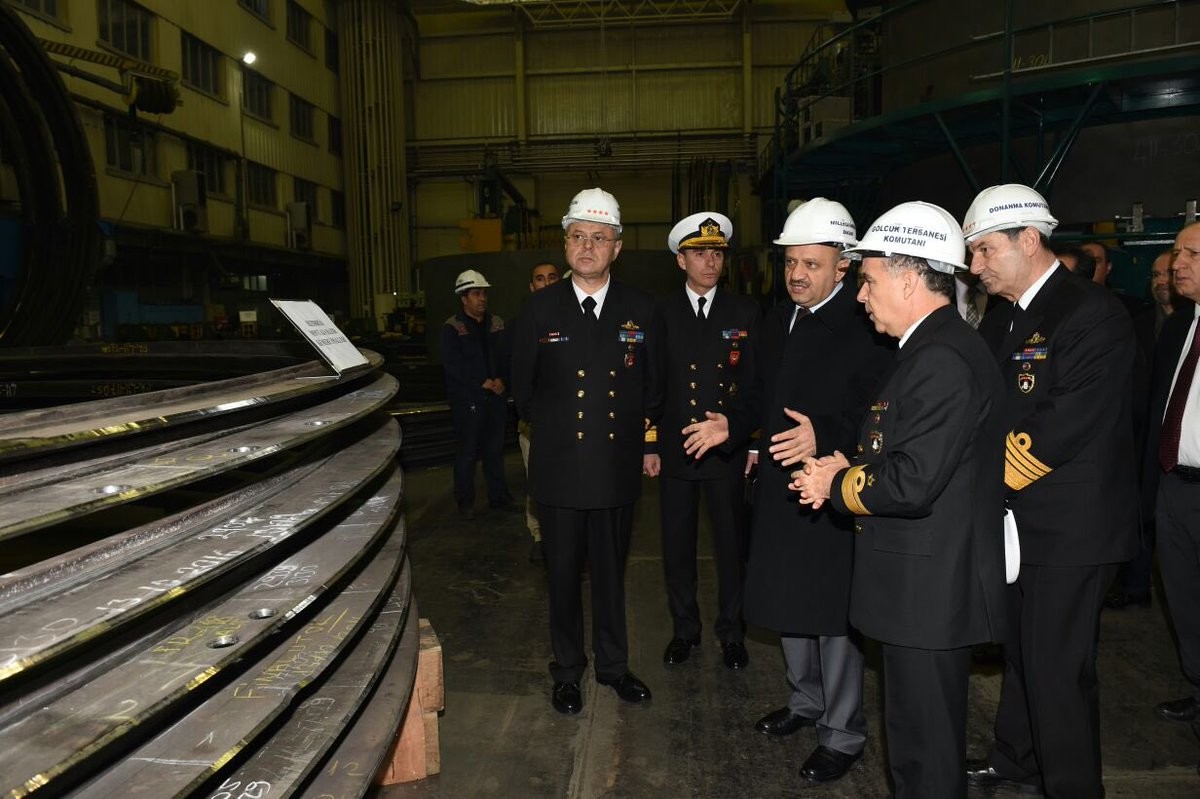

The Turkish Navy have announced the start of construction of the TCG Piri Reis, the first Type-214TN AIP submarine at the Gölcük Naval Shipyard in Turkey. Although the 2.5 billion Euro contract for the construction of six Type-214TNs was signed between the Turkish Navy and the German company HDW on the 2nd of July 2009, the construction of the first submarine was delayed due to economic and technical reasons.
According to the initial plan of the Turkish Navy, the construction of the TCG Piri Reis, the first submarine of the Reis-class, was supposed to start in 2011 and be delivered for operation in 2015. Because of the problems mentioned above the start of construction was postponed from 2011 to 2013 and then to 2015.
In the end, the official ceremony marking the start of construction took place last Friday, on the 9th of October 2015. The TCG Piri Reis is estimated to be delivered to the Turkish Navy in 2021, six years later than was initially planned.
The biggest challenge for the Gölcük Naval Shipyard and HDW will be the integration of the Turkish subsystems that the Turkish Navy has decided to install in the TCG Piri Reis.
According to the local media, the Turkish company, Aselsan, will build and integrate into the TCG Piri Reis, the ESM system ARES-2N, the LPI radar Alper, an integrated telecommunication system, a satellite (X-band) communication system and a thermal imaging camera for the submarine’s periscope.
Furthermore Aselsan has already signed a 95.5 million Euro contract with HDW, for the construction of the electronic subsystems of the six submarines.
Another Turkish company, Milsoft, will develop the Link-11/22 data transfer software for the six submarines at a cost of 17 million Euros, while the British company Ultra Electronics signed a 12.1 million Euro contract with the Turkish company Koç Savuma Sistemleri for the supply of the torpedo countermeasures Sea Crypsis system.
The Sea Crypsis system incorporates Ultra’s proven torpedo detection, classification and localization system, which is an augmented version of the Sea Sentor.
The most difficult part of the construction of the TCG Piri Reis will be the integration of Atlas Elektronik’s ISUS-90/72 Combat Management System with Havelsan’s SEDA system (Sonar integration and Control system) and TorAKS (Torpedo fire control system, which is part of the SEDA system).
The SEDA system offers three subsystems, providing the following features:
1. A Real-time Acoustic Processor Suite, with:
• Pre-filtering,
• Beam forming,
• Detection,
• Sonar track management,
• Target classification,
• Pulse processing & integrating,
• Range & doppler speed estimation.
2. A Command and Control Subsystem with:
• Tactical picture compilation & display,
• Target & own track history,
• Radar & sonar overlay on tactical picture,
• Threat & compatibility analysis,
• Navigation & tactical navigation,
• Track management,
• Target Motion Analysis (TMA),
• Course recommendation based on TMA,
• Non-acoustic sensor integration.
3. A Torpedo Fire Control (TORAKS) Subsystem with:
• Target assignment,
• Attack and engagement planning,
• Preset loading and prelaunch checking,
• Firing sequence execution,
• Torpedo guidance and data processing,
• Safety zone calculations.
The consoles of the Combat Management System will be built by the Turkish company, Ayesas, while the state research institute, TUBITAK-MAM, will develop the hydrophones, the vessel’s battery control system and the life support system of the submarines.
Another Turkish company, ROKETSAN, in co-operation with ARMERKOM, the research center of the Turkish Navy and TUBITAK-MAM, is developing a new 533mm torpedo called AKYA for the new submarines.
Finally, the state controlled engineering and technical consultant company, STM, will be responsible for the integration of 18,000 subsystems, the design of the batteries of the submarine and the establishment of the logistic support chain for the construction of the six submarines.

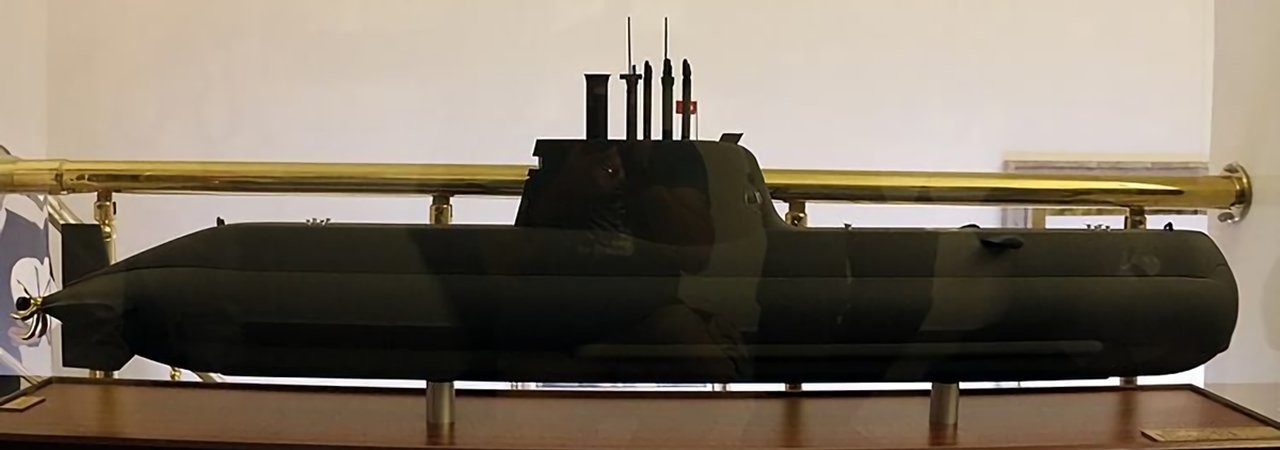

The length of the hull of the Type-214TN Reis-class submarine is 66.3 meters, the beam is 6.8 meters and its displacement is 1.845 tons surfaced and 2.023 tons submerged.
The Reis-class submarine will be able to reach 20kt speed submerged, 10kt surfaced, 12kt with the use of the snorkel and 6kt when using the fuel cell AIP system.
The vessel can travel for 12,000 nmi while it is surfaced, 420nmi with 8kt speed when submerged and 1,248nmi with 4kt speed when she is using the AIP system. The operating depth of the Reis-class submarine is estimated to be 400 meters and the endurance of a mission can be up to 12 weeks. The submarine will also have 8 x 533mm torpedo tubes and carry up to 4 UGM-84A harpoon missiles. Its complement will be 5 officers and 22 crew.
Image Sourced: Turkish Navy
تم نشره في 13/04/2016
اول غواصة من هذا الجيل ستكون في البحر 2020
