يعتبر الدفاع الجوي المصري هو القوة الرابعه بعد اعادة تاسيسة بعد نكسة 1967 و تعتبر قوات الدفاع الجوي هي صاحبة الخبرة القتالية الاهم نظرا لما مرت به من مصاعب و اعباء و ظروف تاسيسة تحت وقع القصف اليومي من العدو الاسرائيلي ما كان له بالغ الاثر في تكوين افراد الدفاع الجوي المصري الصلب و روحهم القتالية العنيده و التى تجلت فى حرب 1973 و شهدت قوات الدفاع الجوي المصري طفرة فى التحديث و التجهيز بعد الحرب و نالت اهتمام القيادات المتتابعه على حكم مصر و في الفترة الاخيره كان لها نصيب مهم جدا من التحديث و التطوير و تمتلك مصر منظومة شاملة و مفهوم شامل للدفاع الجوي بمكوناته من منظومات رادارية للانذار المبكر و طائرات للتحكم و السيطرة و انظمة دفاع جوي صاروخية قصيرة و متوسطة و بعيدة المدي و منظومات المدفعية المضادة للجو باعيرتها و انواعها المختلفة و الفرقاطات المجهزة لاداء دور الدفاع الجوي و الكشف المبكر للاهداف المعادية , كل هذه المكونات مدمجه بمنظومة قيادة موحدة من طراز C4I صنعت مكوناتها محليا بالشركة العربية العالمية للالكتروبصريات و شركة بنها للالكترونيات بالتعاون مع شركاء مصر الدوليين و يجري تطوير هذه المنظومة باستمرار و يجري تطوير هذه المنظومة حاليا الى مستوي C5 و تجهيزها بالاقمار الصناعية للاتصالات و للمراقبة لنحافظ عليها فى قمة الجاهزية التكنولوجية باعتبارها درعا للوطن و لن نبخل عليه ابدا .
أنظمة الدفاع الجوي المصري (الجزء الاول)
الانظمة قصيرة المدى :
1- نظام Crotale الفرنسي :
هذا النظام صناعة مصرية / فرنسية مخصص لضرب الاهداف الجوية على الارتفاعات المنخفضة.
- نظام ذاتي الحركة بعدد 16 بطارية ( تتكون البطارية الواحدة من 9 منصات اطلاق بعدد 4 صواريخ + صاروخين لاعادة التحميل) مرافقة للقوات البرية.
- المدى الافقي المؤثر يصل الى 11 كلم.
- يعمل الصاروخ على ارتفاع المؤثر 6 كلم.
- سرعة الصاروخ تصل الى 1200 م/ثانية او 4320 كلم/ساعة.
- انظمة توجيه بالرادار شبه النشط (Semi-sctive radar Guidance) + مجسات استشعار كهروبصرية (Electro-optical Sensor) + نظام بحث وتتبع بالاشعة تحت الحمراء (IRST Infrared Track & Scan).
2- نظام Chaparral الامريكي :
نظام امريكي مخصص للدفاع الجوي قصير المدى ذاتي الحركة مرافق للقوات البرية.
- حصلت مصر على 86 منصة ذاتية الحركة من هذا النظام وتم تحديثه بأنظمة قواعد بيانات واجهزة دعم جديدة بالاضافة لنظام تتبع آلي للاهداف لتحسين الاداء الليلي او في الاحوال الجوية السيئة ونظام قياس مسافات بالليزر يصل مداه الى 6كلم ونظام تمييز بين الاهداف الخداعية والحقيقية.
- المدى الافقي المؤثر 500 متر – 9 كلم (8 كلم ضد المروحيات).
- يعمل الصاروخ على ارتفاع 25 متر – 4 كلم.
- نظام توجيه بالاشعة تحت الحمراء لتتبع الانبعاث الحراري من مؤخرة الطائرة.
- سرعة الصاروخ تصل الى 1600 كلم/ساعة.
- بدأت مصر في تحديث هذا النظام بتحويله الى منصة اطلاق صواريخ مضادة للطائرات والدبابات بتغيير نوعية الصواريخ المحمولة عليه بصواريخ اكثر تطورا مضادة للطائرات منخفضة الارتفاع (مروحيات/طائرات بدون طيار/مقاتلات قاذفة) بالاضافة لتحميل انظمة صواريخ موجهة مضادة للدبابات.
3- نظام Avenger الامريكي :
وهو نظام دفاع جوي محمول على سيارات HMMWV الامريكية المتعددة المهام مخصص لصيد الاهداف الجوية منخفضة الارتفاع.
- حصلت مصر على 50 منصة اطلاق من هذا النوع وتم تجميعهم في مصر.
- تحتوي المنصة على 8 صواريخ ارض/ جو من نوع Stinger موجهة بالاشعة تحت الحمراء يبلغ مداها حوالي 4.8 كلم بالاضافة لمدفع آلي عيار 12.7ملم لزيادة الكثافة النيرانية مزود بنظام الكتروني للتحكم عن بعد من كابينة القيادة او يدويا أيضا وتبلغ كثافته النيرانية حوالي 950 – 1200 طلقة / دقيقة.
- النظام مزود بمستشعرات وانظمة كشف بصرية وليزرية لقياس المدى ونظام تهديف وكشف بالاشعة تحت الحمراء (FLIR Forward Looking Infrared Receiver).
- يمتلك هذا النظام ميزة اطلاق الصواريخ اثناء الحركة ويعتبر عدو الهيليوكوبترات الاول.
- النظام يصاحبه الرادار الامريكي ثلاثي الابعاد AN/MPQ-64 والمتخصص في كشف الاهداف الجوية على الارتفاعات المنخفضة والمدايات المتوسطة بما فيها الطائرات بدون طيار ويبلغ مداه الكاشف 40 كلم ويحتوي على تدابير الكترونية مضادة للتشويش (ECCM Electronic Counter-counter Measures) ونظام حماية مضاد للصواريخ المضادة للرادار (ARM Anti-Radiation Missile) بالاضافة لنظام التعرف على العدو والصديق (IFF).
4- نظام SAM-9/Gaskin الروسي :
نظام روسي للدفاع الجوي قصير المدى ذاتي الحركة محمول على مدرعات BRDM-2 البرمائية.
- تمتلك مصر 20 منصة اطلاق لهذا النوع مرافقة للقوات البرية.
- يمتلك هذا النظام مستشعرات سلبية الرصد تعمل على توجيه الصاروخ عن طريق الموجات الصادرة من رادارات الطائرات وليس العكس كما هو معروف في حالة رصد الطائرة عن طريق الاشعة الرادارية المنعكسة من على جسمها.
- يحتوي رأس الصاروخ على نظام اطباق حراري على المقاتلة من مقدمتها او مؤخرتها بالاشعة تحت الحمراء بالاضافة للتوجيه البصري.
- يبلغ المدى الافقي للصاروخ حولي 650 متر - 8 كلم.
- يعمل الصاروخ على ارتفاع 10 متر – 6.1كلم.
- تصل سرعة الصاروخ الى 2200كلم/ساعة.
- يتم توجيه الصاروخ بالاشعة تحت الحمراء.
5- نظام عين الصقر SAM-7/Grail Ain Al-Saqr :
وهو نظام روسي قصير المدى محمول على الكتف مضاد للاهداف الجوية المنخفضة/شديدة الانخفاض وحصلت عليه مصر قبل حرب اكتوبر واثبت كفاءة عالية في اصطياد الطيران الاسرائيلي في الارتفاعات المنتخفضة تحت مستوى الرادار.
- يتم الان تصنيعه في مصر (تم البدء في تصنيعه في الثمانينيات بالتعاون مع شركة بريتيش أيروسبيس البريطانية British Aerospace) تحت اسم عين الصقر واثبت كفاءة عالية ومتفوقة على نسخته الروسية باعتراف الروس انفسهم والمفاجأة ان مصر مدت المجاهدين الافغان بهذا النظام (بوساطة امريكية) اثناء حربهم ضد السوفييت وسجل نجاحات مذهلة في اسقاط المروحيات الروسية والمقاتلات في الارتفاعات المنخفضة ولكن تم تكذيب الامر في الاوساط الرسمية بالطبع.
- تم تزويد النظام باجهزة IFF لتعريف العدو والصديق وانظمة رؤية ليلية.
- يبلغ مدى الصاروخ 500 متر - 5.5كلم.
- يعمل الصاروخ على ارتفاع 18 متر – 4.5كلم.
- تبلغ سرعة الصاروخ 580 متر/ثانية.
6- نظام SAM-18/Igla الروسي :
وهو نسخة مشابهة لSAM-7 او عين الصقر روسي الصنع محمول على الكتف.
- يبلغ مداه 5.2كلم.
- يعمل الصاروخ على ارتفاع يصل الى 10 متر – 3.5كلم.
- الصاروخ موجه بالاشعة تحت الحمراء.
كما تسلمت مصر النسخ الاحدث منه و هي ايجلا سوبر و تتفاوض على منظومة فيربا ثلاثية القنوات الاحدث على الاطلاق
7- نظام Stinger الامريكي :
نظام امريكي محمول على الكتف مماثل للSAM-18/7 الروسي ونال شهرة واسعة جدا عنما استخدمه المجاهدون الافغان ضد الطائرات السوفييتية على الارتفاعات المنخفضة وحقق نتائج رائعة.
- يبلغ مدى الصاروخ 4.8 كلم وهو موجه بالاشعة تحت الحمراء.
- يعمل الصاروخ على ارتفاع يبلغ 3كلم.
- تبلغ سرعة الصاروخ 2700 كلم/ساعة.
8- نظام SAM-19/Tanguska-M1 الروسي :
وهو نظام صاروخي/مدفعي مخصص لضرب الاهداف الجوية المنخفضة وشديدة الانخفاض ويمتاز بكثافة نيرانية شديدة جدا ومقدرة عالية جدا لاسقاط الصواريخ الجوالة (Cruise) ويطلق عليه اسم السفاح.
- حصلت عليه مصر بأعداد غير معروفة.
- يحتوي النظام على رادار يرصد الاهداف من مسافة 18 كلم.
- يحتوي على 8 قاذفات صواريخ مضادة للطائرات موجهة بالموجات الراديوية يبلغ مداها 2.5 كلم – 10 كلم وتعمل على ارتفاع 15 متر – 3.5كلم.
- مدفعين عيار 30 ملم يبلغ مداهما 200 متر – 4كلم افقيا و3كلم رأسيا وتصل كثافتهما النيرانية الى 5000 طلقة/دقيقة.
- تصل سرعة رد فعل هذا النظام الى اقل من 10 ثواني.
9- نظام SAM-15/Tor-M1/M2 الروسي :
وهو نظام دفاع جوي محمول على مركبة مجنزرة متخصص في الدفاع الجوي قصير المدى مضاد للمقاتلات و المروحيات والصواريخ الجوالة والقنابل الموجهة بالليزر والقنابل الانزلاقية والطائرات بدون طيار وتبلغ نسبة اصابته 95% وهو يعتبر افضل الدفاعات الجوية قصيرة المدى المضادة للصواريخ والقنابل الموجهة.
- حصلت مصر على 16 منصة اطلاق لهذا النظام وغير معروف اعداد منصات Tor-M2.
- يبلغ المدى الراداري للنظام 25 كلم ويستطيع رصد والتعرف على 48 هدف جوي في وقت واحد ويستطيع تتبع 10 اهداف معا والاطلاق على هدفين في نفس الوقت.
- تتكون كل بطارية من 4 مركبات حاملة لمنصات اطلاق الصواريخ بعدد 8 صواريخ لكل مركبة ويصاحبها مركبة مزودة بنظام رصد وسيطرة وتحكم نيراني.
- الصواريخ موجهة بموجات الرادار ويبلغ مداها 1كلم – 12كلم وتصل لارتفاع 6كلم.
- تبلغ سرعة الصواريخ 3000كلم/ساعة.
10- نظام Rapier البريطاني :
وهو نظام دفاع جوي مركزي قصير المدى حصلت عليه مصر من بريطانيا في الثمانينيات بأعداد غير معروفة.
- يتميز النظام باحتوائه على رادار نابض ثلاثي الابعاد من شركة (BEA British Aerospace) البريطانية يعمل بنظام دوبلر في النطاق J-Band يبلغ مداه الراصد 15 كلم ويمكن ان يصل الى 32 كلم كخيار اضافي ويصل ارتفاعه الى 5 كلم ويستطيع رصد 75 تهديد جوي في الثانية الواحدة ويحتوي على نظام التعرف على العدو والصديق IFF.
- يمتلك النظام ميزة اغلاق اشارات الرادار في حالة رصد الصواريخ المضادة للرادار (ARM Anti-radiation Missile).
- يحتوي النظام ايضا على الرادار المتطور (Blind Fire Radar) وهو رادار تتبع واطلاق اوتوماتيكي يمكنه التعامل مع الاهداف في كل الاحوال الجوي لمسافة 15 كلم ويستطيع تفادي انظمة التشويش الراداري والاعاقة الالكترونية بالاضافة لوصلة اوامر تتيح امكانية الاطلاق النيراني المزدوج.
- نظام تتبع حراري سلبي للاهداف يعمل بواسطة مجسات كهروبصرية مسؤولة عن الكشف والاشتباك مع الاهداف الجوية في حالة اغلاق الرادار لوجود تشويش او اعاقة سلبية الكترونية فيما يعرف باسم العمل اثناء الصمت الراداري (Silent-Radar Operations).
- يبلغ مدى الصواريخ 6.8 كلم ويبلغ اقصى ارتفاع 3 كلم.
- لدي معلومة بدون مصدر ان النظام مطور بنفس معيار الامون بصواريخ AIM-7/Sparrow بمدى 35 كلم وارتفاع 4 كلم وبالتالي تكون شركة Raytheon الامريكية هي المسؤولة عن هذا التطوير كما حدث مع الامون.
الدفاع الجوى المصري (الجزء الثاني)
الانظمة متوسطة المدى :
1- نظام Hawk الامريكي :
نظام امريكي مركزي (مجرور) متخصص للدفاع الجوي متوسط المدى.
- امتلكت مصر 18 بطارية من هذا النظام (البطارية الواحدة تحتوي على 6 منصات اطلاق صواريخ بعدد 3 صواريخ لكل منصة) تم تطويرهم الى الجيل الثالث (Phase III).
- يحتوي هذا النظام على رادار نابض متخصص في رصد الاهداف الجوية ورادار اخر يعمل بنظام دوبلر متخصص في كشف الاهداف الجوية المنخفضة ورادار ثالث بنظام دوبلر متخصص لتتبع الاهداف والتصويب وتوجيه الصواريخ.
- يحتوي الرادار الراصد على نظام LASHE Low-Altitude Simultaneous Hawk Engagement)) وهو نظام متخصص في التصدي لهدفين مهاجمين من اتجاهين معاكسين على ارتفاع منخفض في وقت واحد.
- يبلغ مدى الصواريخ 45 كلم – 50 كلم.
- يبلغ اقصى ارتفاع للصواريخ حوالي 14 كلم.
- تبلغ سرعة الصواريخ 2900 كلم/ساعة.
2- نظام SAM-2/Volga Tayir El-Sabah :
هذه النظام هو في الاصل روسي الصنع تحت اسم SAM-2 حصلت عليه مصر قبل حرب اكتوبر وكان يمثل العامود الفقري للدفاع الجوي المصري وهو صاحب النصيب الاكبر في اسقاط الطيران الاسرائيلي على خط القناة.
- قام المهندسون المصريون وباستخدام الهندسة العكسية بتطوير هذا النظام الى النسخة SAM-2 Volga بزيادة القوة التدميرية في رأس الصاروخ وزيادة سرعته ومداه عن طريق تغيير المحرك بآخر أقوى وبدأت مصر في انتاجه محليا تحت اسم طير الصباح.
- هذا النظام مزود برادار FAN SONG للرصد والتتبع والاطلاق والتحكم النيراني ويستطيع رصد الاهداف الجوية من مسافة تبلغ 75كلم – 150كلم (مصر تملك النسخة الاحدث منه) حسب الظروف الجوية بالاضافة لامكانه تتبع 6 اهداف في وقت واحد وتم تطويره بهوائيات استشعار وانظمة مقاومة للتشويش الالكتروني للطيران المعادي (ECCM Electronic Counter-Countermeasures).
- النظام ملحق به ايضا رادار اخر SPOON REST للانذار المبكر والتتبع يبلغ مداه الكاشف حوالي 275 كلم.
- تبلغ سرعة الصواريخ 5500 كلم/ساعة ويبلغ مداها 7 - 70 كلم واقصى ارتفاع لها يصل الى 250متر – 30 كلم.
- تمتلك مصر 40 بطارية من هذا النوع (كل بطارية تحتوي على 6 وحدات اطلاق بعدد صاروخ لكل وحدة) وهو نظام مركزي ثابت , و مؤخرا ظهر التطوير الاخير للمنظومة بتزويدها برادارات و منظومة ادارة نيران الخاصة بالمنظومة الصينية HQ-9 أى لا يتبقي سوي استبدال منصات الصواريخ لتكون كاملا تم استبدالها بمنظومة النسخة الصينية من اس 300
3- نظام SAM-3/GOA الروسي :
حصلت مصر على هذا النظام في حرب اكتوبر وكان جزء من العامود الفقري في الدفاع الجوي المصري آنذاك.
- قامت مصر بتحديث هذا النظام الى النسخة Pechora-2M.
- النسخة المركزية من هذا النظام يرافقها رادار P-15/M1-Flat Face للرصد والمسح الجوي يبلغ مداه 150 كلم ورادار P-15/M2-Squat Eye ويبلغ مداه الراصد 128كلم ورادار Low Blow المتخصص في التحكم النيراني وتوجيه الصواريخ في مسافة 29كلم – 40كلم وايضا يبلغ مداه الراصد 40كلم – 85 كلم بالاضافة لاحتوائه على كاميرات تيليفيزيونية للتوجيه البشري للصواريخ لمسافة 25 كلم في حالة التشويش الالكتروني المعادي ويستطيع هذا الرادار ان يتتبع 6 اهداف في وقت واحد.
- تم تبديل الانظمة القديمة بأخرى رقمية حديثة (Digital) وايضا تم استبدال الكابلات القديمة بأخرى من الالياف الضوئية (Fiber Optics).
- تم اضافة نظام تعقب باشعة الليزر والاشعة تحت الحمراء في حالة عدم تشغيل الرادار لتجنب الرصد من قبل العدو او في حالة وجود تشويش الكتروني معادي على الرادارات ويسمى هذ النظام بالتعقب الصامت (Radio Silent Tracking) ويبلغ مداه الراصد 60 كلم نهارا و30 كلم ليلا هذا بجانب وجود كاميرا تعمل بالاشعة فوق البنفسجية للتعقب والاشتباك مع الاهداف بصريا.
- تم تغيير الرؤوس الحربية للصواريخ بأخرى مزودة ببواحث ولواقط حرارية بالاشعة تحت الحمراء وكاميرات توجيه تيليفيزيوني.
- تم تغيير محركات الصواريخ بأخرى ذات قوة دفع اقوى وسرعة أكبر.
- يبلغ مدى الصواريخ حوالي 3.5كلم - 35 كلم.
- يبلغ اقصى ارتفاع للصواريخ حوالي 100متر – 18كلم.
- تمتلك مصر حوالي 43 بطارية من هذه الصواريخ (والمقصود هنا النسخة المركزية وتحتوي كل بطارية على منصتي اطلاق بعدد 4 صواريخ لكل منصة).
4- نظام SAM-3/Pechora-2M :
وهو النسخة الحديثة المحمولة على المركبات من نظام SAM-3 ويعمل كمرافق للقوات البرية.
- النظام مزود بأنظمة كهروضوئية (Optronics) للرصد والتتبع والتعرف على الاهداف في مختلف الظروف الجوية.
- نظام حرب الكترونية KRTZ-125/2M للتشويش النشط مضاد للصواريخ الموجهة المعادية للرادار ونجح هذا النظام في تجربة سابقة في ابعاد صاروخ مضاد للرادار لمسافة 400 متر عن هدفه.
- النسخة المتحركة تحتوي نظام كهروبصري للتحكم عن بعد للتهديف والتتبع في حالة عدم تشغيل الرادار لتجنب الرصد او في حالة الشتويش المعادي.
- النظام يرافقه الرادار Low Blow السابق ذكره.
- الصواريخ الخاصة بالنسخة المتحركة تحتوي على نفس التجهيزات الخاصة بالنسخة المركزية من محركات ورؤوس حربية وانظمة توجيه وتتبع.
- اشترت مصر 70 بطارية من هذا النوع ويتم استلامهم على دفعات بدأت منذ 2009 وتنتهي في 2012.
- تحتوي كل بطارية على 4 قاذفات صواريخ بواقع صاروخين على كل مركبة حاملة لقاذف الصواريخ وهذا يعني ان مصر تمتلك 280 مركبة قاذفة لصواريخ Pechora-2M وهذا عدد كبير جدا.
*ملاحظات: انظمة Pechora-2M تستطيع العمل في بيئة كاملة من التشويش بدون اي تأثر بها لاحتوائها على انظمة الرصد والتصويب والاطلاق الليزرية والحرارية والبصرية البديلة للرادار.
*انظمة Pechora-2M تستطيع التصدي للصواريخ المضادة للرادار والراكبة للاشعاع بالاضافة للصواريخ الجوالة (Cruise Missile) والاهداف الطائرة ذات البصمة الشبحية (Stealth).
*النسخة القديمة من SAM-3 شاركت في حرب فيتنام واسقطت 4 آلاف طائرة امريكية من مختلف الانواع وبدون اية مبالغة وايضا اثناء قصف حلف الناتو لصربيا عام 1999 نجح صاروخ من هذا النظام في اسقاط طائرة F-117 الشبحية الامريكية وكانت فضيحة في هذا الوقت.
*بعض الدول تقوم بتطوير البتشورا بأنظمة حديثة بدلا من شراء الS-300 في حال عدم مقدرتها المادية على ذلك :
Some countries, which cannot afford to replace the S-125 with the more advanced S-300PMU SAM system, opt to upgrade it in line with modern standards and objectives because of substantially lower costs
* صواريخ البتشورا المصرية لا تشبه اية صواريخ دفاع جوي قصيرة او متوسطة المدى اخرى معروفة
A military parade was held in Cairo to mark Independence Day on July 29. Three-axle trucks, each carrying two missiles inside sloping bodies, rolled by the VIP grandstands.
These missiles did not look like any other known shorter- or intermediate-range missiles. Their pointed warheads and four rows of fins on each stage closely resembled the well-known S-125 Pechora (NATO reporting name, SA-3 Goa) surface-to-air missile (SAM) system
مصدر :
http://www.spacewar.com/…/Unique_Surface_To_Air_Missile_Baf…
وهذا يثير تساؤلا آخر : هل قامت مصر بادخال تطويرات معينة على البتشورا لتصبح موازية لقدرات الS-300 ؟
5- نظام SL-AMRAAM الامريكي :
وهو النسخة ارض/جو من صاروخ جو/جو AMRAAM الامريكي (SL-AMRAAM Surface-Launched Advanced Medium Range Air-to-Air Missile)
وهي نسخة مخصصة للدفاع الجوي متوسط المدى مرافقة للقوات الجوية محمولة على سيارات HMMWV متعددة المهام.
- حصلت عليه مصر بالتزامن مع دخوله الخدمة مع وحدات المارينز (مشاة البحرية) الامريكية بعدد 9 بطاريات (تحتوي كل بطارية على اربع مركبات HMMWV وكل مركبة مزودة بقاذف ل4 صواريخ)
- النظام يرافقه رادار للكشف والرصد الجوي يبلغ مداه الراصد 75 كلم بالاضافة لمركز للادارة والتحكم النيراني والتقييم العملياتي لنتائج الاشتباك مع الاهداف محمول على سيارات AM-General 4x4 الامريكية.
- يصل مدى الصواريخ الى 33كلم.
6- نظام SAM-6/Kvadrat الروسي :
كان SAM-6 من ضمن منظومة الدفاع الجوي المصرية في حرب اكتوبر ويتميز بقدرته المرعبة على المناورة ضد اي اهداف جوية مهما بلغت سرعتها او قدرتها على المناورة والافلات.
هذا النظام متحرك محمول على مركبات مجنزرة مرافقة للقوات البرية.
- تمتلك مصر 10 بطاريات من هذا النظام (تحتوي كل بطارية على 6 مركبات حاملة لقاذفات الصواريخ بعدد 3 صواريخ لكل مركبة).
- تم تطوير النظام بالكامل ورفعه الى الفئة BUK-M2 كلاتي :
1- تم تطوير المركبات المجنزرة الحاملة لقواذف الصواريخ بأنظمة رقمية بدلا من الانظمة التناظرية القديمة (Analog) واضافة شاشات بيانات LCD بدلا من شاشات الكاثود القديمة.
2- تم تغيير الصواريخ القديمة بأخرى حديثة مجهزة لضرب جميع انواع التهديدات الجوية من طائرات مقاتلة وهيليوكوبتر وطائرات بدون طيار بجانب الطائرات شديدة الانخفاض تحت مستوى الرادار وصواريخ جوالة وقنابل موجهة بالليزر وصواريخ مضادة للرادار والصواريخ الباليستية بالاضافة لامكانية ضرب الاهداف البرية والاهداف البحرية فوق سطح البحر.
3- الصواريخ مجهزة للعمل في بيئة كاملة من التشويش الالكتروني المعادي.
4- وصل المدى الهجومي للصواريخ الى 50 كلم بعد ان كان 24 كلم.
5- تستطيع الصواريخ ان تعمل على ارتفاع 25متر – 25كلم بعد ان كان 800 متر - 11كلم.
6- تستطيع الصواريخ ان تتعامل مع الاهداف البرية والبحرية فوق سطح البحر في مدى يصل الى 25 كلم في حين ان الصواريخ القديمة لم تكن لديها هذه القدرة.
- تبلغ سرعة الصواريخ 3600كلم/ساعة بعد ان كانت 3400كلم/ساعة.
7- نظام راداري يصل مداه الراصد الى 160كلم.
8- نظام ادارة نيرانية وتحكم وسيطرة مزود بهوائيات استشعار تستطيع التعامل مع 6 - 10 اهداف جوية في نفس الوقت وقديما كان يمكن التعامل مع هدف او هدفين فقط.
9- انظمة رصد وكشف جوي الكترونية وكهرووبصرية بالاضافة لانظمة تتبع اهداف تيليفزيونية ونظام تحديد مدى ليزري بجانب نظام تمييز العدو والصديق (IFF).
10- يمكن للنظام ان يطلق 3 صواريخ على التوالي ضد هدف واحد.
11- رؤوس الصواريخ تحتوي على شحنة تفجيرية مفتتة شديدة التدمير بالاضافة للواقط رادارية وكاميرات تيليفزيونية لتتبع الهدف والاطباق عليه.
12- الصواريخ مجهزة بامكانية رصد الهدف والاطباق عليه بعد الاطلاق لتجنب التشويش الالكتروني على رادار النظام.
- بهذه الامكانيات مضافا اليها قدرة المناورة المرعبة للصاروخ لا يمكن لأي هدف جوي ان يفلت من الاصابة الا في حالة قيام الطيار بمناورات جنونية تفوق قدرة المقاتلة ومن الممكن ان تؤدي لانهيار هيكلها او تعرض االطيار للغيبوبة او وفاته نتيجة لتوقف قلبه او الهبوط الحاد في الدورة الدموية.
*ملحوظة: المقاتلات لها قدرة معينة على المناورة لا تتعدى 10 مرات (10G) ضعف الجاذبية الارضية (G-Force) كحد اقصى والا يتعرض الهيكل للتفكك واما الصواريخ فيمكن ان تصل الى 40 مرة (40G) ضعف الجاذبية ولذلك لا يمكن ابدا الافلات من الصاروخ الا في حالة رصده من مدى بعيد واتخاذ الاجراءات اللازمة من تشغيل الحارق اللاحق (After Burner) والابتعاد عن المكان بأقصى سرعة (فقط في حالة رصد الصاروخ من مدى بعيد) او استخدام انظمة التشويش الالكترونية او اطلاق الاهداف الخداعية والشعلات الحرارية بالاضافة للمناورات المعقدة لمحاولة تفادي الصاروخ وهذه المناورات لا تنجح مع الصواريخ المزودة بأنظمة توجيه وتتبع كهروبصرية وتيليفيزيونية او التي لديها انظمة مقاومة للتشويش الالكتروني والتفريق بين الاهداف الخداعية والحقيقية.
7- نظام SAM-17/Buk-M2 الروسي :
وهو النظام الاحدث المبني على اساس الSAM-6 والمجهز بكل ماسبق ذكره فيما عدا ان المركبات الحاملة لقواذف الصواريخ مجهزة بأربعة صواريخ بدلا من 3.
- حصلت مصر على 12 بطارية من هذا النظام بعدد 48 منصة اطلاق صواريخ ليصبح العدد الكلي 22 بطارية صواريخ BUK-M2 متضمنة للSAM-6 المطور لنفس المعيار كما ذكرت سابقا.
ثم تعاقدت مصر على 8 بطاريات اخري بعد ثورة 30 يونيو و تسلمتها و ظهرت فى احتفالات اكتوبر 2014 ليصبح العدد 30 بطارية بوك و تجري مفاوضات على زيادة العدد
8- نظام آمون Sky Guard Amoun :
هذا النظام هو ايطالي الاصل يتكون من مزيج مشترك بين الصواريخ والمدفعية المضادة للطائرات وقد اثبت هذا النظام كفاءة قتالية ممتازة في حرب الفولكلاند بين بريطانيا والارجنتين ونجح في اسقاط مقاتلات بريطانية بواسطة مدافع اورليكون عيام 35ملم (Oerlikon) على الرغم من التفوق الجوي البريطاني.
طلبت مصر 18 بطارية Sky Gurad من ايطاليا في عام 1982 وتم تسليمهم بالكامل في عام 1987 وكانت صواريخ هذا النظام يبلغ مداها 20 كلم ويبلغ اقصى ارتفاع لها 3.5كلم.
ادخلت مصر 16 تعديلا خاص بها على هذه البطاريات من ضمنها هوائيات استشعار جديدة للرادار مضادة للشوشرة والاعاقة الالكترونية وتم البدء في تصنيع هذا النظام وتطويره في مصر تحت اسم آمون.
- تتكون البطارية الواحدة من مدفعينOerlikon عيار 35ملم ثنائي المواسير بجانب قاذفين للصواريخ بعدد 4 صواريخ لكل قاذف بالاضافة لرادار ادارة وتحكم نيراني.
- في حرب تحرير الكويت اشترك نظام آمون في التصدي لصواريخ سكود Scud وصواريخ Silk Worm الجوالة العراقية وحقق نسبة اصابة اعلى من الباتريوت الامريكي على الارتفاعات المنخفضة وكانت مفاجاة مذهلة ادت لشراء الكويت لستة بطاريات من هذا النظام من مصر.
- فيما بعد اصبح لدى مصر 40 بطارية من هذا النظام بعدد 80 منصة اطلاق صواريخ و80 مدفع Oerlikon ثنائي المواسير.
- في عام 2004 بدأت مصر تطوير انظمة آمون بتعاون أمريكي كالاتي :
1- ابدال صواريخ Aspide-2000 الايطالية بصاروخ AIM-7/M Sparrow ذات الاداء المتطور والقادر على الاشتباك مع الاهداف منخفضة الارتفاع ذات القدرة على المناورة العالية والتشويش الالكتروني.
2- زيادة مدى الصاروخ الى 35 كلم وزيادة الارتفاع الى 4 كلم بالاضافة لزيادة السرعة الى 4900كلم/ساعة.
3- اضافة نظام تتبع رقمي جديد (Digital Tracking Receiver) بدلا من نظام الانالوج القديم لتتبع الاهداف في حالات وجود اهداف اخرى خداعية او وجود شوشرة واعاقة الكترونية.
4- اضافة بود الكتروني جديد للتصدي للصواريخ الجوالة المتطورة (Advanced Cruise Missile).
وفي عام 2007 بعد الانتهاء من التطوير وتحت اشراف مسؤولين عسكريين مصريين ووفد من المهندسين التابعين لشركة رايثيون الامريكية (Raytheon) تمت عملية تجربة اطلاق صاروخٍ Sparrow AIM-7/M من نظام آمون المطور على هدف جوي بدون طيار ونجحت التجربة بنجاح تام بالاغلاق على الهدف واصابته بنسبة 100%.
- يستطيع النظام ان يطلق حتى 6 صواريخ في وقت واحد بالاضافة لامكانية الاشتباك مع 3 اهداف معا منقسمة الى هدفين بالصواريخ وهدف بالمدفعية الموجهة راداريا.
الانظمة بعيدة المدى :

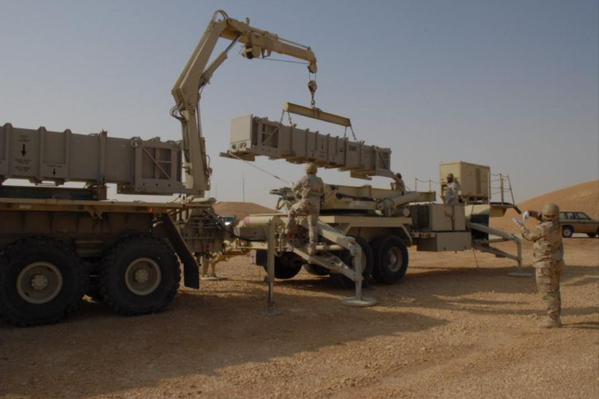

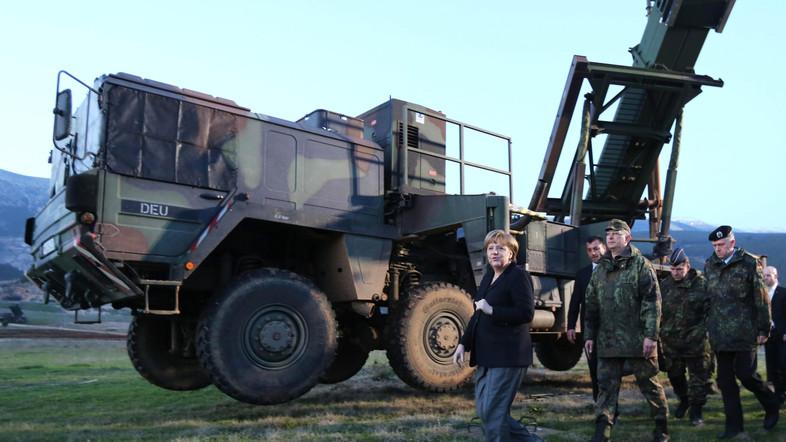

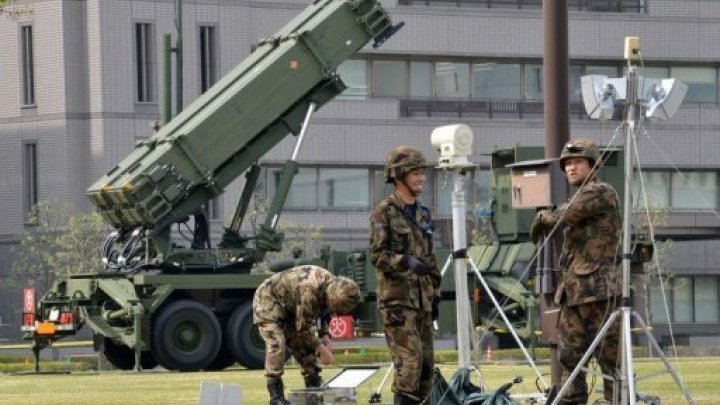

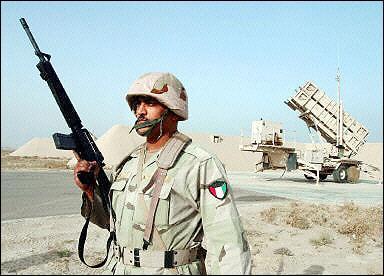

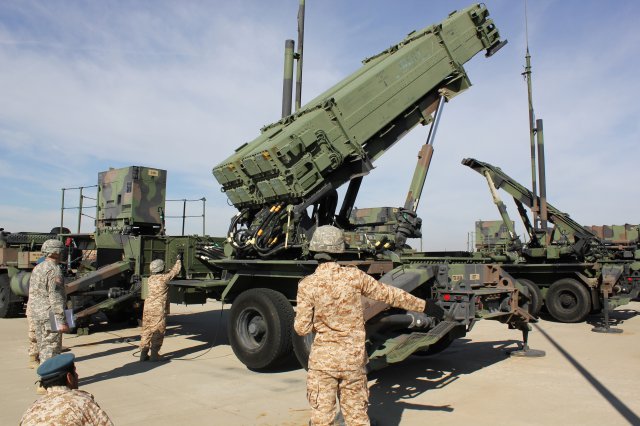

1- نظام Patriot PAC-3 :
وهوا نظام امريكي شهير جدا متخصص في التصدي للصواريخ الباليستية والطائرات في المدايات البعيدة.
- امتلكت مصر 4 بطاريات من هذا النظام (تحتوي كل بطارية على 4 قاذفات صواريخ بعدد 4 صواريخ لكل قاذف) مخصصة لحماية السد العالي.
- النسخة التي تملكها مصر مجهزة كالاتي :
1- الصواريخ من النوع GEM+ او Guidance Enhanced Missile وهذا النظام رفع قدرة الصواريخ الى التصدي للصواريخ والطائرات الشبحية او المنخفضة المقطع الراداري بالاضافة لتحسين قدرة الرأس الانفجاري للصاروخ وزيادة قدرة المناورة الى 45G واضافة باحث راداري منخفض الضوضاء لتجنب تداخل الاشارات الرادارية في مقدمة الصاروخ.
2- اضافة التعديل الاول او PAC-3 Configuration 1 للصواريخ باضافة نظام راداري بنظام دوبلر لتحديد المسافة الى الصاروخ المعادي المراد اعتراضه والتعرف على نوعية الشحنة الحربية في رأسه بالاضافة الى قدرات (ECM Eelectronic-Counter Measures) للتشويش الالكتروني.
3- اضافة التعديل الثاني PAC-3 Configuration 2 عن طريق اضافة نظام توزيع معلوماتي استراتيجي مشترك (Joint Tactical Information Destribution System) وهو نظام شبكات معلومات راديوية يستخدم في انظمة الدفاعات الجوية الصاروخية لمقاومة التشويش المعادي وتوفير اتصالات كمبيوترية مشفرة بين كافة انظمة الجيش.
- النظام يرافقه الرادار السلبي ثلاثي الابعاد AN/MPQ-53/65 يمتلك مدى راصد يصل الى 3 - 170 كلم ويستطيع رصد 100 هدف في وقت واحد والاشتباك مع 9 اهداف معا تصل سرعتهم الى 10.8آلاف كلم/ساعة بالاضافة لاحتوائه على نظام IFF لتعريف العدو والصديق ونظام الكتروني مضاد لانظمة التشويش الالكتروني (ECCM Electronic Counter-Counter Measures).
- الصواريخ يبلغ مداها 160 كلم ويصل اقصى ارتفاع لها الى 24 كلم.
- تبلغ سرعة الصواريخ 6100 كلم/ساعة.
بدات قصة Patriot Pac 2 فى مصر فى عام 1990
مع مجموعة صفقات امريكية كبيرة اخرى
توالت على مدار هذا العقد الذى حصلت مصر فيه على
كمية مهولة من الاسلحة الامريكية الحديثة و كان Patriot Pac 2 نصيب فيها
فى الفترة ما بين 1990 الى عام 1999
حصلت مصر على 384 صاروخ Patriot مع 48 قاذف
بحسبة بسيطة
بطارية Patriot تتكون من 6-8 قواذف
فاذا كانت البطارية المصرية مكونة من 6 قواذف و لدى مصر 48 قاذف
فمصر حصلت على 8 بطاريات Patriot فى الفترة ما بين 1990 الى 1999
و اذا كانت البطارية المصرية تتكون من 8 قواذف
اذا مصر حصلت على 6 بطاريات باتريوت من الفترة ما بين 1990 الى 1999
بجانب ما يقارب من 400 صاروخ patriot
عدد كبير من الصواريخ يدعم البطاريات المصرية
لتامين الاجواء من العدائيات المختلفة
و هذا كان حتى عام 1999
فى اواخر عام 1999 قامت مصر بعقد صفقة نوعية لصالح منظومة دفاعة الجوى
ضد الاخطار البالستية خصيصا
نعم انه هو
قامت مصر فى عام 1999 بعقد صفقة اسلحة امريكية كبيرة مع امريكا
قيمتها 3.2 مليار دولار
كان Patriot Pac 3 مشاركا فى الصفقة
فقد تعاقدت مصر على اول بطارية لها من هذا النوع
بعقد قيمته 1.2 مليار دولار
بحيث قامت امريكا بتزويد مصر بموجب العقد ببطارية Patriot pac 3
مكونة من 8 وحدات
كما زودت مصر بموجب العقد 32 صاروخ Patriot pac 3
و كانت هذة الصواريخ اكثر تطورا مما تملكها اسرائيل و السعودية و الكويد فى ذالك الوقت
بل كانت حتى فى مرحلة دخول الخدمة فى امريكا و مصر تتعاقد عليها
فى عام 2004 تداولت اخبار عن رغبة مصر
فى الحصول من الولايات المتحدة على المزيد من منظومات Patriot pac 3
و بالفعل تقرر انه عن طريق المساعدات العسكرية فى خلال 5 سنوات قادمة
من 2004 الى 2009
سترسل لمصر مزيد من الاسلحة منها
Avenger, Stinger Block, 1 extended-range MLRS
و الاهم ....
Patriot pac 3
يتزود امريكا مصر ببطارية فى عام 2009 من المساعدات الامريكية التى قيمتها
1.3 مليار دولار
من قيمة الصفقة يمكننا القول انها نفس سابقتها ..
اى بطارية Patriot pac 3 مزودة 32 صاروخ
ثم جاء موقع army-technology الشهير و قال ان مصر تعاقدت على صفقة Patriot بقيمة
1.2 مليار دولار ...
و لم يحدد ميعاد الصفقة او تاريخ التسليم او نوع المنظومة
هل هى Pac 2 او Pac 3 ؟
و لكنى ارشح ان تكون Pac 3 بقوة بسبب قيمة الصفقة المماثلة للصفقات السابقة
و العدد الجيد الذى تملكه مصر من Pac 2 ساء على صعيد البطاريات او الصواريخ ..
و الان السبب القوى الذى يثبت انه هذة البطارية هى Pac 3
انه فى عام 1999 حينما تم التوقيع على صفقة
كان هناك خيارا يعطى لمصر امكانية الحصول على بطاريتين اضافيتين
اى الاخبار التى ترددت ثلاث مرات حول منظومات Patriot
هى تكملة للصفقة الاولى اساسا ...
و بهذا لو اخذنا نفس المعدل بنفس قيمة الصفقات 1.2 مليار دولار
لوجدنا ان مصر تمتلك 3 منظومات Patriot Pac 3
بالاضافة الى 96 صاروخ
ثم ياتى الويكيبديا الانجليزية
ليقول ان مصر تمتلك 4 بطاريات Pac 3 كل واحدة مكونة من اربع وحدات و كل وحدة 16 صاروخ + صاروخان لكل وحة لاعادة التلقيم
بمعنى تقريبا 256 صاروخ Patriot Pac 3
من كل ما سبق الخلاصة
- مصر تمتلك من 6-8 بطاريات Patriot pac 2 مع 384 صاروخ
- مصر تمتلك 3-4 بطاريات Patriot Pac 3 مع حوالى 100 صاروخ على اقل تقدير
و بهذا فبحصول مصر على حوالى 4 بطاريات S300 V4
لينضموا للعمل بجانب بطاريات Patriot Pac 2-3
فنحن نتحدث هنا عن دفاع جوى بعيد المدى اقل ما يقال عنه انه فريد عالميا و ليس اقليميا فقط
http://en.wikipedia.org/wiki/Egyptian_Air_Defense_Forces
http://www.freerepublic.com/focus/f-news/1146501/posts
https://www.armscontrol.org/act/1999_03/armmr99
http://www.army-technology.com/projects/patriot
2- نظام SAM-23 انتاي 2500
وهو واحد من اقوي انظمة الدفاع الجوي فى العالم و ابعدها مدي و يتميز بحركيته العالية و مرافقة القوات البريه و مداه الذى يصل الى 350 كم ضد الاهداف مثل الاواكسي و طائرات النقل و القاذفات و 250 كم ضد الاهداف الايروديناميكية و اعلن الروس عن دمج الصاروخ 40N6 على المنظومة و هو بمدي 400 كم و اقصي ارتفاع 185 كم و مركز قيادة و سيطرة يدمج النظام مع منظومات بوك و تور ام 2 في منظومة قيادة واحدة لتوزيع المهام بالتبادل و توفير الحماية المتدرجه من قصير و متوسطة و بعيدة المتكاملة
3- نظام SAM-21/S-400 الروسي :
وهو نظام الدفاع الجوي الاحدث والاكثر تطورا في العالم ويتفوق حتى على نظام THAAD الامريكي الحديث للدفاع الجوي الفضائي.
اظهرت مصر اهتماما كبيرا بهذا النظام منذ عام 2009 طبقا لمصدرين احدهما ذكر وصول وفد عسكري مصري الى روسيا وقيامه بزيارة مصانع صواريخ S-300 وS-400 الروسية.
The sources said the delegation, which included Egyptian
Defense Ministry officials, also toured manufacturing facilities of the
S-300 and S-400.
http://menewsline.com/article-1173,3975-egypt-discusses-s-4…
http://missiledefense.wordpress.com/…/egypt-interested-in-…/
ومصدر من مجلة الدفاعية العسكرية :
Egypt wants S-400 to counter Iran
http://www.defaiya.com/defaiyaonline/index.php…
- يستطيع رادار هذا النظام ان يكتشف الاهداف الجوية حتى مسافة 500 كلم – 600 كلم.
- يبلغ مدى الصواريخ حوالي 400 كلم (مقابل 200 كلم للTHAAD الامريكي) وتستطيع ان تصل الى ارتفاع 185 كلم (مقابل 150 كلم للTHAAD الامريكي)!!!
- تبلغ سرعة الصواريخ 14600كلم/ساعة مقابل 10000 كلم/ساعة للTHAAD الامريكي!!!
باختصار يعتبر هذا النظام كدفاع جوي فضائي يستطيع وبدون مبالغة ان يسقط الصواريخ الباليستية خارج الغلاف الجوي.و انتشرت اخبار مؤخرا عن ان مصر و الجزائر و الصين طلبت هذا النظام و لكن التسليم لن يكون قبل 2018 بعد اكتفاء الجيش الروسي منه
كما ان هناك منظومات مثل بوك ام 3 و اس 350 سيكون لها مستقبلا اهتمام كبير من قبل القيادة المصرية و هي منظومات تستعمل صواريخ بتوجيه راداري ايجابي نشط و كثافتها تؤهلها بافضل الوضعيات للتصدي للاغراق الصاروخي
انتظروا الجزء الثاني عن مدفعية الدفاع الجوي و الرادارات
انظمة المدفعية المضادة للطائرات :
أولا انظمة المدفعية ذاتية الحركة (SPAAG Self-Propelled Anti-Aircraft Gun) :
1- نظام ZSU-23-4 Shilka الروسي :
اشهر نظام دفاع جوي مدفعي في العالم واكتسب شهرة واسعة جدا في حرب اكتوبر ولديه سجل مشرف في ارتكاب المجازر ضد الطيران الاسرائيلي على الارتفاعات المنخفضة.
- يتكون النظام من 4 مدافع عيار 23 ملم محمولة على مركبة مجنزرة ذات طلقات حارقة وخارقة للدروع وتبلغ كثافتها النيرانية 3000 – 4000 طلقة/دقيقة ويمكنه التعامل مع الاهداف البرية ايضا.
- تمتلك مصر 330 وحدة من هذا النظام تم تطويرهم الى المعيار ZSU-23-4M4 على النحو الاتي :
1- تغيير نظام الرادار بنظام احدث قادر على رصد الاهداف الجوية من مسافة 20 كلم بدلا من 12كلم.
2- تغير انظمة الكمبيوتر من الانالوج الى الانظمة الرقمية.
3- تم اضافة معدات اطلاق نيران اوتوماتيكية ذات نظام استقبال لبيانات خارجية من مركز القيادة عن الاهداف الجوية خارج مدى الكشف الراداري للنظام.
4- تعديل شامل لأنظمة التبريد للمحرك واضافة مراوح تهوية جديدة ووضع كاتم صوت لفتحات العادم لتقليل البصمة الحرارية.
5- تعديل انظمة التهوية والتكييف لطاقم القيادة.
6- تعديل شامل في انظمة القيادة والحركة للمركبة وزيادة سرعتها.
7- اضافة مستشعارت انبعاث تحذيرية لاشعة الليزر الموجهة من انظمة الصواريخ المعادية.
8- اضافة نظام كهروبصري وكاميرات تيليفيزيونية للرصد والمراقبة بجانب انظمة الرؤية والرصد الليلية بالاشعة تحت الحمراء.
9- اضافة نظام تتبع واشتباك مع الاهداف الجوية ذات القدرات المناورة.
10- اضافة انظمة IFF للتعرف على العدو والصديق.
- بعد اضافة الرادار الجديد اصبح التوجيه والتحكم النيراني راداري كامل لترتفع نسبة اصابة الاهداف الجوية ذات قدرات المناورة العالية من 7% - 12% الى 30% - 60%.
- قامت مصر حديثا بشراء 130 وحدة جديدة من المعيار ZSU-23-4M4 مجهزة بكل الامكانيات السابقة ولكن مضاف اليه 4 قاذفات صواريخ SAM-18/IGLA مضادة للطائرات لزيادة الكثافة النيرانية للنظام وبذلك تمتلك مصر 460 وحدة من هذا النظام كلهم مطورين الى احدث معيار.
- يبلغ اقصى مدى افقي للنظام حوالي 7 كلم واقصى مدى رأسي الى 5 كلم ولكن المدى الفعال (المدى الممكن تحقيق فيه اعلى نسبة اصابة ممكنة) يصل الى 3 كلم رأسيا و 1كلم افقيا ضد الاهداف البرية.
2- نظام M163 VADS Vulcan Air Defense System الامريكي :
وهو عبارة عن مدفع آلي سداسي المواسير (Gatling Gun) عيار 20 ملم محمول على المدرعة متعددة المهام M113 الامريكية.
- تمتلك مصر 108 وحدة من هذا النظام.
- المدفع مزود بنظام توجيه راداري وبصري مضافا اليه نظام رؤية وتهديف ليلي.
- يبلغ اقصى مدى للنظام حوالي 5 كلم والمدى المؤثر 3 كلم حسب نوعية الطلقات الخارقة للدروع المستخدمة.
- تبلغ الكثافة النيرانية للنظام حوالي 3000 طلقة/دقيقة.
3- انظمة سيناء-23 والنيل-23 المصرية :
تم البدء في تصنيع هذه الانظمة في الثمانينيات بالتعاون بين مصنع أبو زعبل للصناعات الهندسية وشركتي Thomson-CSF الامريكية و Dassault Electronique الفرنسية عن طريق تركيب مدفعين من نوع Zu-23-2 الروسي الذي تصنعه مصر على مدرعة M113/A2 الامريكية واضافة قاذفات صواريخ عين الصقر SAM-7 وبرج فرنسي التصميم مزود بأجهزة رؤية وتتبع للاهداف الطائرة.
وأيضا هناك مدرعة M113/A2 اخرى مكملة للنظام مزودة برادار رصد وتتبع فرنسي.
بعد ذلك قامت المصانع الحربية المصرية بتطوير هذا النظام على النحو الاتي :
- اضافة عربة ثالثة للنظام تحتوي على مدفعين ZU-23-2 واربع قاذفات لصواريخ Stinger الامريكية.
- اضافة اجهزة اكثر تطورا للقيادة والتحكم وتتبع الاهداف تيليفيزيونيا وحراريا لعربة الرادار لتصبح عربة قيادة وتحكم وسيطرة الكترونية.
- في النهاية اصبحت البطارية الواحدة من هذا النظام تحتوي على عربة قيادة وتحكم وسيطرة و 4 – 5 عربات اخرى مزودة بمدافع ZU-23-2 وصواريخ Stinger وعين الصقر.
- تم تسليم 40 بطارية من هذا النظام للجيش المصري.
4- نظام ZSU-57-2 الروسي :
يتكون هذا النظام من مدفع ثنائي المواسير عيار 57 ملم مضاد للطائرات محمول على شاسيه دبابة T-54 الروسية.
- تبلغ الكثافة النيرانية 210 – 240 طلقة/دقيقة وهي طلقات خارقة للدروع وتعتبر من اضخم الطلقات المضادة للطائرات.
- يصل اقصى مدى افقي للمدفع الى 12 كلم مع مدى مؤثر 4 كلم واقصى مدى رأسي 8.8 كلم مع مدى مؤثر 4.5 كلم.
- امتلكت مصر 100 وحدة من هذا المدفع قديما ولكن تبقى منها 40 وحدة تم تحديثهم في عام 2003 باضافة رادار رصد واطلاق وتحكم نيراني بالاضافة للحصول على طلقات انفجارية جديدة للمدفع من الصين.
ثانيا انظمة المدفعية المركزية (المجرورة) (TAAG Towed Anti-Aircraft Gun) :
1- نظام ZU-23-2 الروسي :
يتكون النظام من مدفع ثانئي المواسير عيار 23ملم مضاد للطائرات على الارتفاعات المنخفضة وتبلغ كثافته النيرانية 2000 طلقة/دقيقة.
- يبلغ مداه المؤثر 2 كلم – 2.5 كلم واقصى ارتفاع مؤثر 1.5 كلم.
- تمتلك مصر 220 وحدة مدفعية محمولة على نظامي سيناء-23 والنيل-23 بالاضافة الى 650 وحدة مدفعية مجرورة تم تطويرهم الى المعيار ZS-23-M1 كالاتي :
1- نظام راداري متكامل يتكون من وحدة رصد كهروبصرية وكاميرا تيليفيزيونية ونظام تحديد مسافة بالليزر (Laser Range-Finder) ووحدة تصوير حراري بالاشعة تحت الحمراء ووحدة تتبع اوتوماتيكي (Automatic Tracker) للاهداف بالاضافة لوحدة التحكم النيراني.
2- اضافة قاذفين لصواريخ عين الصقر او SAM-18/Igla لزيادة الكثافة النيرانية والمدى الهجومي للمدفع.
3- نظام ميكانيكي لدعم الحركة والالتفاف للمدفع.
4- شاشة تحكم وعرض بيانات.
5- انظمة اتصالات راديوية ومعدات استقبال بيانات تحديد للاهداف.
2- نظام Oerlikon 35 السويسري :
يتكون النظام من مدفع ثنائي المواسير عيار 35 ملم مضاد للطائرات مزود بطلقات انفجارية حارقة وخارقة للدروع بالاضافة للطلقات المضادة للصواريخ والمصنعة من التنجستين.
تتكون البطارية من مدفعين Oerlikon-35 بالاضافة لرادار تتبع واطلاق وتحكم نيراني يعمل بنظام دوبلر ومزود بكاميرات تيليفيزيونية.
تمتلك مصر 80 بطارية من النوع Sky Guard تم دمجها مع بطاريات صواريخ AIM-7M Sparrow تحت اسم نظام آمون السابق ذكره.
3- نظام M167 VADS Vulcan Air Defense System الامريكي :
وهو النسخة المركزية المجرورة من مدفع M163 سداسي المواسير 20 ملم المحمول على المركبات.
- النظام مزود برادار تهديف ونظام رصد بصري ورؤية ليلية.
- تمتلك مصر 72 وحدة من هذا النظام
4- نظام AZP S-60-57 الروسي :
وهو النسخة المجرورة احادية المواسير من المدفع ZSU-57-2.
اشترك هذا المدفع في حرب اكتوبر ضد الطيران الاسرائيلي المنخفض الارتفاع.
- تبلغ الكثافة النيرانية للمدفع 105 – 120 طلقة/دقيقة وهي طلقات خارقة للدروع.
- تمتلك مصر 600 وحدة من هذا المدفع تم تحديثهم جميعا باضافة رادار رصد وتحكم نيراني ادى لزيادة المدى القتالي للمدفع الى 6 كلم بعد ان كان 4 كلم بالاضافة للحصول على الطلقات الصينية الجديدة الخارقة للدروع.
5- نظام M1939 الروسي :
مدفع مضاد للطائرات عيار 37 ملم يتم تصنيع طلقاته في مصر وهي من النوع الانفجاري المتطور الخارق للدروع.
- تم تطوير المدفع كالاتي :
1- زيادة الكثافة النيرانية من 80 طلقة / دقيقة الى 170 طلقة / دقيقة.
2- اضافة نظام تحديد اتجاه ومسار بأشعة الليزر (Laser Course Director).
3- اضافة نظام توجيه كهروبصري (Electro-Optical Director) ودعم لميكانيكية الحركة للمدفع.
4- اضافة رادار رصد وتهديف اوتوماتيكي.
5- زيادة سرعة قصف فوهة المدفع الى 1000 متر/ثانية.
- يصل اقصى مدى افقي للمدفع الى 9.5 كلم واقصى ارتفاع الى 6.7 كلم.
- تمتلك مصر 700 وحدة من هذا المدفع.
- تمتلك مصر ايضا النسخة عيار 85 ملم من هذا المدفع بعدد 400 وحدة مطورة برادار توجيه اوتوماتيكي ويصل مداه الرأسي الى 10.5كلم.
6- نظام KS-19 الروسي :
وهو مدفع مضاد للطائرات عيار 100 ملم يعتبر من اضخم المدفعية المضادة للطائرات (Flak Cannon).
- تمتلك مصر 200 وحدة من هذا المدفع تم تطويرهم برادارات توجيه اوتوماتيكية وطلقات انفجارية خارقة للدروع.
- يبلغ مداه الافقي 21 كلم ومداه الرأسي 12.7 كلم.
- تمتلك مصر ايضا النسخة KS-30 عيار 130 ملم بعدد 120 وحدة مطورين برادارات التوجيه الاوتوماتيكي وتعتبر الاضخم على الاطلاق في المدفعية المضادة للطائرات
*** قريبا جدا سيتم الحصول على منظومات بالما و سسنيا المدفعيه الصاروخيه للدفاع الجوي و منظومات بانتسير المجنزرة
انظمة رادرات الدفاع الجوي والانذار المبكر
*تمتلك مصر مجموعة كبيرة من الرادارات الراصدة ذات المدايات المختلفة وثنائية وثلاثية الابعاد وايجابية وسلبية الرصد لمختلف انواع التهديدات الجوية بما فيها الطائرات الشبحية والصواريخ الباليستية والصواريخ الجوالة.
1- رادار TPS-59(V)3 الامريكي :
وهو رادار ثلاثي الابعاد (Three-Dimensional Air Defense Radar) متخصص في كشف الصواريخ الباليستية والتكتيكية (Tactical Missile Defense radar).
- يعمل مع بطاريات صواريخ Patriot وصواريخ Hawk الامريكية.
- تمتلك مصر 5 رادارات منه بالاضافة ل9 رادارات اخرى من الفئة TPS-59M/34.
- يبلغ مدى الرادار 750 كلم ومدى مرعب بمعنى الكلمة فلو فرضنا انه موجود بالقاهرة اذا فسيكشف كامل الاراضي المصرية والفلسطينية والاردنية واللبنانية وجزء كبير من سوريا وجزء شرقي من ليبيا وشمال غرب السعودية.
- بالنسبة للطائرات المعادية فيصل مداه الى 550 كلم ويتستطيع الرادار رصد هدف ذو مقطع راداري منخفض من مسافة 370 كلم.
- يستطيع رصد الطائرات على ارتفاع 30 كلم اما الصواريخ الباليستية فيستطيع رصدها على ارتفاع 300 كلم وهذه من اكبر ميزات نظام الباتريوت وهي رصد الصواريخ الباليستية خارج الغلاف الجوي.
- تم تحديث الرادارات في القاهرة بأيدي مصرية خالصة.
2- رادار TPX-46A(V)7 الامريكي :
وهو رادار متخصص في عمليات التعرف على العدو والصديق (IFF Identification Friend-or-Foe Interrigator) يعمل مع بطاريات صواريخ Patriot وصواريخ Hawk المعدلة.
- يبلغ مدى الرادار 370 كلم.
- حصلت مصر على 6 وحدات من هذا الرادار.
3- رادار SPS-48 الامريكي :
وهو يعد واحدا من افضل الرادارات الامريكية ثلاثية الابعاد متخصص في كشف الاهداف الجوية بعيدة المدى وتحديد ارتفاعها واتجاهها ومداها وهذا الرادار العملاق يعمل على متن حاملات الطائرات الامريكية ويعمل على النطاق F-Band وE-Band.
- يستطيع رصد الصواريخ الباليستية فائقة السرعة الفوق صوتية خارج الغلاف الجوي على ارتفاع يصل الى 300 كلم بالاضافة لرصد الطائرات والصواريخ الجوالة على مختلف الارتفاعات حتى المنخفضة وشديدة الانخفاض منها بجانب قدرته على كشف الاهداف الجوية ذات المقطع الراداري المنخفض.
- يصل مدى الرادار الكاشف الى 400 كلم.
- الرادار مزود بأنظمة مضادة للتشويش والاعاقة السلبية بالاضافة لنظام التعرف على العدو الصديق.
- يعمل الرادار بكفاءة مع بطاريات صواريخ Hawk وPatriot وRAM البحرية.
- امتلكت مصر منه 6 رادارات وكانت اول دولة في العالم تحصل عليه بعد امريكا.
4- رادار TPS-63 الامريكي :
وهو رادارثنائي الابعاد للمسح الجوي وتوفير البيانات للعمليات الجوية امريكي متطور حصلت عليه مصر ثم بدأت في تجميعه محليا ثم تصنيعه بنسبة بدأت ب47% كمرحلة أولى ثم 75% في المرحلة الثانية واخيرا 95% في المرحلة الثالثة ويوجد منه 42 وحدة في مصر الآن.
- يبلغ المدى الراصد للرادار 280 كلم واقصى ارتفاع 12 كلم ويستطيع كشف الاهداف الجوية ذات المقطع الرداري المنخفض من مسافة 150 كلم.
- الرادار يستطيع العمل في بيئة كاملة من التشويش الالكتروني الكثيف بفضل نظام القفز الترددي الذي يقوم يتغيير الترددات باستمرار فيصعب تتبعها والتشويش عليها.
5- رادار Post 3M الروسي :
وهو رادار كشف سلبي ويعتبر من اقوى انواع الرادارات السلبية لقدرته على كشف جميع انواع الطائرات متضمنة الطائرات الشبحية والمقاتلات والقاذفات وطائرات الاستطلاع والانذار وطائرات النقل.
- يتميز هذا الرادار بقدرته على كشف جميع انواع ترددات الطائرات الحالية ويستطيع تحليلها وتحديد اتجاهها وسرعتها.
- يعتمد الرادار على خاصية الكشف السلبي بمعنى انه لا يقوم بارسال اية موجات كاشفة (الرادارات الايجابية تقوم بارسال موجات تصطدم بالاجسام وتنعكس على سطحها عائدة لمصدرها ومن خلالها يتم رصد الهداف) وانما يقوم برصد وكشف اية موجات صادرة من رادارات واجهزة اتصال الطائرات وعن طريقها يقوم بتحديد مكان واتجاه الطائرة وتسمى هذه الطريقة بالكشف الصامت ولا يمكن من خلالها كشف موقع الرادار.
- يمتلك الرادار خاصية (LPI Low Probability of Intercept) وهي خاصية تمتلكها الرادارات الحديثة تعتمد على التغيير السريع بين ترددات الموجات الرادارية فيصعب على اجهزة الانذار (RWR Radar Warning Receiver) الخاصة بالطائرات ان تكتشفها.
- يبلغ المدى الكاشف للرادار 500 كلم وتم تطويره ليصل الى 800 كلم.
- تمتلك مصر 13 رادارا منه يتم تحديثهم باستمرار.
6- رادار P-11 الروسي :
وهو رادار كشف جوي متخصص في رصد الاهداف شديدة الارتفاع ويبلغ مداه الراصد 300 كلم واقصى ارتفاع 34 كلم.
7- رادار P-12 Spoon Rest B الروسي :
وهو رادار روسي ثنائي الابعاد خاص بالانذار المبكر ويبلغ مداه 275 كلم ويصل الى ارتفاع 25 كلم.
- تمتلك مصر هذا الرادار بأعداد كبيرة غير معروفة حيث انه يعمل مصاحبا لبطاريات صواريخ SAM-2/Volga او طير الصباح.
- يتميز هذا الرادار بقدرته على العمل بالتزامن مع رادار مماثل وعلى نفس التردد لتكوين محطة رصد ذات مدى كاشف يصل الى ضعف المدى القياسي.
8- رادار P-14 Tall King A الروسي :
وهو رادار روسي ثنائي الابعاد مخصص للانذار المبكر ويصل مداه الراصد الى 600 كلم ويصل الى ارتفاع 50 كلم.
- الرادار تم تطويره بأنظمة حماية مضادة للتشويش والاعاقة السلبية (ECCM Electronic Counter-Countermeasures) بالاضافة لأنظمة معالجة بيانات وانظمة دعم وتبادل معلوماتي مع انظمة الدفاع الجوي والرادار الاخرى.
- يستطيع الرادار ان يتعقب مصادر التشويش نفسها بجانب امكانية معالجة اوتوماتيكية لبيانات 120 هدف خلال 10 ثواني في دورة المسح الجوي الالكتروني الواحدة.
9- رادار P-15 الروسي :
تمتلكه مصر بأعداد كبيرة غير معروفة بفئتين :
1- P-15 M1 Flat face وهو رادار مسح جوي ورصد متخصص في كشف الاهداف على الارتفاعات المنخفضة ويبلغ مداه 220 كلم واقصى ارتفاع 6 كلم ويستطيع رصد هدف على ارتفاع 300 متر من مسافة 70 كلم.
2- P-15 M2 Squat Eye وهو رادار متخصص في البحث الجوي ويبلغ مداه 128 كلم.
- يعمل رادار P-15 مصاحبا لبطاريات صواريخ SAM-3 Pechora-2M.
- الرادار يحتوي على نظام IFF للتعرف على العدو والصديق.
10- رادار P-18 الروسي :
وهو رادار روسي مبني على الرادار P-12 في الاساس ولكن بقدرات اكبر.
- تم تطوير هذه الرادارات الى الفئة P-18-2 بالقدرات الاتية :
1- امكانية كشف الطائرات الشبحية (هذا الرادار استطاع ان يكشف طائرة الشبح الامريكية التي اسقطتها الدفاعات الجوية الصربية في كوسوفو سابقا).
2- تغيير هوائيات الاستشعار القديمة من نوعية الانابيب المفرغة (Vacuum Tubes) بأخرى حديثة من المواد الصلبة (Solid-State) لزيادة الاداء.
3- معالج رقمي لاشارات الرادار (Radar Signal Digital Processor) وآخر رقمي لتحديد الاهداف المتحركة (DMTI Digital Moving Target Indication) بالاضافة لأنظمة كمبيوترية لمعالجة البيانات واختبار الاداء.
4- معدات معالجة بيانات ووصلة بيانية بأنظمة التحكم النيراني الاوتوماتيكية الحديثة بالاضافة لنظام تحكم اوتوماتيكي للترددات.
5- نظام تصدي للتشويش والاعاقة الالكترونية المعادية ومعدات مضادة للتداخل الرقمي السلبي للاشارات.
- يصل مدى الكشف الراداري الى 270 كلم ويصل اقصى ارتفاع الى 35 كلم بالاضافة لأمكانية كشف هدف على ارتفاع 500 متر من مسافة 60 كلم بجانب امكانية رصد الاهداف الجوية المسؤولة عن عمليات الاعاقة والشوشرة الالكترونية وتتبعها بكفاءة تامة.
- الرادار يحتوي على نظام IFF للتعرف على العدو والصديق.
- تقوم مصر بعملية دمج لهذا الرادار مع رادار P-14 السابق ذكره لزيادة القدرة القصوى على كشف الطائرات الشبحية.
11- رادار P-35 الروسي :
وهو رادار متخصص في الانذار المبكر حصلت مصر على النسخة الصينية منه.
- يستطيع الرادار ان يرصد الاهداف الجوية من مسافة 370 كلم وعلى ارتفاع 25 كلم.
- تم تطوير الرادار باعادة تصميم هوائيات الاستشعار لزيادة سرعة المسح الجوي واضافة فلاتر استقطاب للموجات الكهرومغناطيسية (Polarization Filters) مانعة للتداخل السلبي للاشارت بجانب زيادة قدرة رصد الاهداف الجوية على ارتفاع اقل من 300 متر واخيرا اضافة قدرة ظبط الاشارات والنبضات لتبقى سليمة لأطول فترة ممكن ضد التشويش المعادي النشط.
- الرادار يحتوي على نظام IFF للتعرف على العدو والصديق.
12- رادار Lion البريطاني :
وهو رادار رصد جوي ثنائي الابعاد بريطاني الصنع.
- يبلغ اقصى مدى كاشف للرادار 500 كلم في دائرة كاملة ويبلغ اقصى ارتفاع له 25 كلم.
13- رادار TRS-2100 Tiger S الفرنسي :
وهو رادار دفاع جوي ثنائي الابعاد لرصد الاهداف الجوية المنخفضة الارتفاع ويحتوي على انظمة شديدة المقاومة للتشويش المعادي ويحتوي على نظام تعريف العدو والصديق IFF.
- يبلغ اقصى مدى للرادار 370 كلم.
14- رادار JY-9A الصيني :
وهو رادار دفاع جوي ثلاثي الابعاد متخصص في كشف الاهداف الجوية على الارتفاعات المنخفضة.
- يستطيع الرادار ان يعمل في بيئة كاملة من التشويش الالكتروني المعادي بالاضافة لخاصية الرصد الكامل في بيئة مليئة بالتضاريس العشوائية الصعبة.
- يصل اقصى مدى كاشف للرادار الى 150 كلم واقصى ارتفاع الى 10 كلم.
15- رادار YLC-6M المصري :
وهو رادار ثنائي الابعاد مصنع في المصانع الحربية المصرية مخصص لكشف جميع الاهداف الجوية على الارتفاعات المنخفضة والمتوسطة في مختلف الظروف الجوية.
- يحتوي على انظمة توجيه وظبط باستخدام ال GPSبالاضافة لأنظمة IFF للتعرف على العدو والصديق.
- يتميز بقدرة عالية على سد الثغرات في الرصد الجوي على الارتفاعات المنخفضة والشديدة الانخفاض.
- يمكن استخدام الرادار كمحطة قيادة وسيطرة لتوجيه المقاتلات لمهامها المختلفة.
- يستطيع التصدي لاعمال الاعاقة والتشويش المعادي (ECCM Electronic Eounter-Counter Measures).
- يبلغ المدى الكاشف للراادار حوالي 150 – 200 كلم حسب حجم وطبيعة الاهداف الجوية.
16 – رادار AN/MPQ-64 Sentinal الامريكي :
وهو رادار دفاع جوي قصير المدى يعمل مصاحبا لبطاريات Avenger ويستطيع تفادي الصواريخ المضادة للرادار والتصدي لاعمال الاعاقة الالكترونية ويعمل على النطاق X-Band.
- يصل مدى الرادار الى 40 كلم واقصى ارتفاع 20 كلم.
- تمتلك مصر 12 رادار من هذا النوع.
17- رادار Trackstar الامريكي :
وهو رادار دفاع جوي متخصص في تتبع الاهداف ويستطيع التقاط اهداف جوية بعدد 64 هدف ويعمل على النطاق D-Band.
- يبلغ مدى الرادار حوالي 30 – 60كلم ويستطيع رصد الاهداف الجوية على الارتفاعات المنخفضة ويحتوي على تظام IFF للتعرف على العدو والصديق.
بخلافا الرادارات التى تم التعاقد عليها مع فرنسا و روسيا و الصين و اوكرانيا فيما بعد 2013 المخصصة لرصد الشبحيات و التى لم تعلن تفاصيلها بشكل كامل بالاضافة الى انضمام طائرة هوك آي 2000 امريكية تاسعة هناك مفاوضات مع الصين على منظومة KJ-500 الاواكسي الصيني الحديث العامل على الحيز الترددي L-band و المخصص لرصد الشبحيات بفضل الطول الموجي الكبير و تتمتع بمدي موسع يقال انه من ابعد رادارات الانذار المبكر مدي فى العالم و تستعمل رادار ايسا ثلاثي الاوجه لا يدول حيث يغطي كل وجه من اوجه الرادار 120 درجة يتوفر الاوجه الثلاث تغطية شاملة 360 درجه .
أنظمة الدفاع الجوي المصري (الجزء الاول)
الانظمة قصيرة المدى :
1- نظام Crotale الفرنسي :
هذا النظام صناعة مصرية / فرنسية مخصص لضرب الاهداف الجوية على الارتفاعات المنخفضة.
- نظام ذاتي الحركة بعدد 16 بطارية ( تتكون البطارية الواحدة من 9 منصات اطلاق بعدد 4 صواريخ + صاروخين لاعادة التحميل) مرافقة للقوات البرية.
- المدى الافقي المؤثر يصل الى 11 كلم.
- يعمل الصاروخ على ارتفاع المؤثر 6 كلم.
- سرعة الصاروخ تصل الى 1200 م/ثانية او 4320 كلم/ساعة.
- انظمة توجيه بالرادار شبه النشط (Semi-sctive radar Guidance) + مجسات استشعار كهروبصرية (Electro-optical Sensor) + نظام بحث وتتبع بالاشعة تحت الحمراء (IRST Infrared Track & Scan).
2- نظام Chaparral الامريكي :
نظام امريكي مخصص للدفاع الجوي قصير المدى ذاتي الحركة مرافق للقوات البرية.
- حصلت مصر على 86 منصة ذاتية الحركة من هذا النظام وتم تحديثه بأنظمة قواعد بيانات واجهزة دعم جديدة بالاضافة لنظام تتبع آلي للاهداف لتحسين الاداء الليلي او في الاحوال الجوية السيئة ونظام قياس مسافات بالليزر يصل مداه الى 6كلم ونظام تمييز بين الاهداف الخداعية والحقيقية.
- المدى الافقي المؤثر 500 متر – 9 كلم (8 كلم ضد المروحيات).
- يعمل الصاروخ على ارتفاع 25 متر – 4 كلم.
- نظام توجيه بالاشعة تحت الحمراء لتتبع الانبعاث الحراري من مؤخرة الطائرة.
- سرعة الصاروخ تصل الى 1600 كلم/ساعة.
- بدأت مصر في تحديث هذا النظام بتحويله الى منصة اطلاق صواريخ مضادة للطائرات والدبابات بتغيير نوعية الصواريخ المحمولة عليه بصواريخ اكثر تطورا مضادة للطائرات منخفضة الارتفاع (مروحيات/طائرات بدون طيار/مقاتلات قاذفة) بالاضافة لتحميل انظمة صواريخ موجهة مضادة للدبابات.
3- نظام Avenger الامريكي :
وهو نظام دفاع جوي محمول على سيارات HMMWV الامريكية المتعددة المهام مخصص لصيد الاهداف الجوية منخفضة الارتفاع.
- حصلت مصر على 50 منصة اطلاق من هذا النوع وتم تجميعهم في مصر.
- تحتوي المنصة على 8 صواريخ ارض/ جو من نوع Stinger موجهة بالاشعة تحت الحمراء يبلغ مداها حوالي 4.8 كلم بالاضافة لمدفع آلي عيار 12.7ملم لزيادة الكثافة النيرانية مزود بنظام الكتروني للتحكم عن بعد من كابينة القيادة او يدويا أيضا وتبلغ كثافته النيرانية حوالي 950 – 1200 طلقة / دقيقة.
- النظام مزود بمستشعرات وانظمة كشف بصرية وليزرية لقياس المدى ونظام تهديف وكشف بالاشعة تحت الحمراء (FLIR Forward Looking Infrared Receiver).
- يمتلك هذا النظام ميزة اطلاق الصواريخ اثناء الحركة ويعتبر عدو الهيليوكوبترات الاول.
- النظام يصاحبه الرادار الامريكي ثلاثي الابعاد AN/MPQ-64 والمتخصص في كشف الاهداف الجوية على الارتفاعات المنخفضة والمدايات المتوسطة بما فيها الطائرات بدون طيار ويبلغ مداه الكاشف 40 كلم ويحتوي على تدابير الكترونية مضادة للتشويش (ECCM Electronic Counter-counter Measures) ونظام حماية مضاد للصواريخ المضادة للرادار (ARM Anti-Radiation Missile) بالاضافة لنظام التعرف على العدو والصديق (IFF).
4- نظام SAM-9/Gaskin الروسي :
نظام روسي للدفاع الجوي قصير المدى ذاتي الحركة محمول على مدرعات BRDM-2 البرمائية.
- تمتلك مصر 20 منصة اطلاق لهذا النوع مرافقة للقوات البرية.
- يمتلك هذا النظام مستشعرات سلبية الرصد تعمل على توجيه الصاروخ عن طريق الموجات الصادرة من رادارات الطائرات وليس العكس كما هو معروف في حالة رصد الطائرة عن طريق الاشعة الرادارية المنعكسة من على جسمها.
- يحتوي رأس الصاروخ على نظام اطباق حراري على المقاتلة من مقدمتها او مؤخرتها بالاشعة تحت الحمراء بالاضافة للتوجيه البصري.
- يبلغ المدى الافقي للصاروخ حولي 650 متر - 8 كلم.
- يعمل الصاروخ على ارتفاع 10 متر – 6.1كلم.
- تصل سرعة الصاروخ الى 2200كلم/ساعة.
- يتم توجيه الصاروخ بالاشعة تحت الحمراء.
5- نظام عين الصقر SAM-7/Grail Ain Al-Saqr :
وهو نظام روسي قصير المدى محمول على الكتف مضاد للاهداف الجوية المنخفضة/شديدة الانخفاض وحصلت عليه مصر قبل حرب اكتوبر واثبت كفاءة عالية في اصطياد الطيران الاسرائيلي في الارتفاعات المنتخفضة تحت مستوى الرادار.
- يتم الان تصنيعه في مصر (تم البدء في تصنيعه في الثمانينيات بالتعاون مع شركة بريتيش أيروسبيس البريطانية British Aerospace) تحت اسم عين الصقر واثبت كفاءة عالية ومتفوقة على نسخته الروسية باعتراف الروس انفسهم والمفاجأة ان مصر مدت المجاهدين الافغان بهذا النظام (بوساطة امريكية) اثناء حربهم ضد السوفييت وسجل نجاحات مذهلة في اسقاط المروحيات الروسية والمقاتلات في الارتفاعات المنخفضة ولكن تم تكذيب الامر في الاوساط الرسمية بالطبع.
- تم تزويد النظام باجهزة IFF لتعريف العدو والصديق وانظمة رؤية ليلية.
- يبلغ مدى الصاروخ 500 متر - 5.5كلم.
- يعمل الصاروخ على ارتفاع 18 متر – 4.5كلم.
- تبلغ سرعة الصاروخ 580 متر/ثانية.
6- نظام SAM-18/Igla الروسي :
وهو نسخة مشابهة لSAM-7 او عين الصقر روسي الصنع محمول على الكتف.
- يبلغ مداه 5.2كلم.
- يعمل الصاروخ على ارتفاع يصل الى 10 متر – 3.5كلم.
- الصاروخ موجه بالاشعة تحت الحمراء.
كما تسلمت مصر النسخ الاحدث منه و هي ايجلا سوبر و تتفاوض على منظومة فيربا ثلاثية القنوات الاحدث على الاطلاق
7- نظام Stinger الامريكي :
نظام امريكي محمول على الكتف مماثل للSAM-18/7 الروسي ونال شهرة واسعة جدا عنما استخدمه المجاهدون الافغان ضد الطائرات السوفييتية على الارتفاعات المنخفضة وحقق نتائج رائعة.
- يبلغ مدى الصاروخ 4.8 كلم وهو موجه بالاشعة تحت الحمراء.
- يعمل الصاروخ على ارتفاع يبلغ 3كلم.
- تبلغ سرعة الصاروخ 2700 كلم/ساعة.
8- نظام SAM-19/Tanguska-M1 الروسي :
وهو نظام صاروخي/مدفعي مخصص لضرب الاهداف الجوية المنخفضة وشديدة الانخفاض ويمتاز بكثافة نيرانية شديدة جدا ومقدرة عالية جدا لاسقاط الصواريخ الجوالة (Cruise) ويطلق عليه اسم السفاح.
- حصلت عليه مصر بأعداد غير معروفة.
- يحتوي النظام على رادار يرصد الاهداف من مسافة 18 كلم.
- يحتوي على 8 قاذفات صواريخ مضادة للطائرات موجهة بالموجات الراديوية يبلغ مداها 2.5 كلم – 10 كلم وتعمل على ارتفاع 15 متر – 3.5كلم.
- مدفعين عيار 30 ملم يبلغ مداهما 200 متر – 4كلم افقيا و3كلم رأسيا وتصل كثافتهما النيرانية الى 5000 طلقة/دقيقة.
- تصل سرعة رد فعل هذا النظام الى اقل من 10 ثواني.
9- نظام SAM-15/Tor-M1/M2 الروسي :
وهو نظام دفاع جوي محمول على مركبة مجنزرة متخصص في الدفاع الجوي قصير المدى مضاد للمقاتلات و المروحيات والصواريخ الجوالة والقنابل الموجهة بالليزر والقنابل الانزلاقية والطائرات بدون طيار وتبلغ نسبة اصابته 95% وهو يعتبر افضل الدفاعات الجوية قصيرة المدى المضادة للصواريخ والقنابل الموجهة.
- حصلت مصر على 16 منصة اطلاق لهذا النظام وغير معروف اعداد منصات Tor-M2.
- يبلغ المدى الراداري للنظام 25 كلم ويستطيع رصد والتعرف على 48 هدف جوي في وقت واحد ويستطيع تتبع 10 اهداف معا والاطلاق على هدفين في نفس الوقت.
- تتكون كل بطارية من 4 مركبات حاملة لمنصات اطلاق الصواريخ بعدد 8 صواريخ لكل مركبة ويصاحبها مركبة مزودة بنظام رصد وسيطرة وتحكم نيراني.
- الصواريخ موجهة بموجات الرادار ويبلغ مداها 1كلم – 12كلم وتصل لارتفاع 6كلم.
- تبلغ سرعة الصواريخ 3000كلم/ساعة.
10- نظام Rapier البريطاني :
وهو نظام دفاع جوي مركزي قصير المدى حصلت عليه مصر من بريطانيا في الثمانينيات بأعداد غير معروفة.
- يتميز النظام باحتوائه على رادار نابض ثلاثي الابعاد من شركة (BEA British Aerospace) البريطانية يعمل بنظام دوبلر في النطاق J-Band يبلغ مداه الراصد 15 كلم ويمكن ان يصل الى 32 كلم كخيار اضافي ويصل ارتفاعه الى 5 كلم ويستطيع رصد 75 تهديد جوي في الثانية الواحدة ويحتوي على نظام التعرف على العدو والصديق IFF.
- يمتلك النظام ميزة اغلاق اشارات الرادار في حالة رصد الصواريخ المضادة للرادار (ARM Anti-radiation Missile).
- يحتوي النظام ايضا على الرادار المتطور (Blind Fire Radar) وهو رادار تتبع واطلاق اوتوماتيكي يمكنه التعامل مع الاهداف في كل الاحوال الجوي لمسافة 15 كلم ويستطيع تفادي انظمة التشويش الراداري والاعاقة الالكترونية بالاضافة لوصلة اوامر تتيح امكانية الاطلاق النيراني المزدوج.
- نظام تتبع حراري سلبي للاهداف يعمل بواسطة مجسات كهروبصرية مسؤولة عن الكشف والاشتباك مع الاهداف الجوية في حالة اغلاق الرادار لوجود تشويش او اعاقة سلبية الكترونية فيما يعرف باسم العمل اثناء الصمت الراداري (Silent-Radar Operations).
- يبلغ مدى الصواريخ 6.8 كلم ويبلغ اقصى ارتفاع 3 كلم.
- لدي معلومة بدون مصدر ان النظام مطور بنفس معيار الامون بصواريخ AIM-7/Sparrow بمدى 35 كلم وارتفاع 4 كلم وبالتالي تكون شركة Raytheon الامريكية هي المسؤولة عن هذا التطوير كما حدث مع الامون.
الدفاع الجوى المصري (الجزء الثاني)
الانظمة متوسطة المدى :
1- نظام Hawk الامريكي :
نظام امريكي مركزي (مجرور) متخصص للدفاع الجوي متوسط المدى.
- امتلكت مصر 18 بطارية من هذا النظام (البطارية الواحدة تحتوي على 6 منصات اطلاق صواريخ بعدد 3 صواريخ لكل منصة) تم تطويرهم الى الجيل الثالث (Phase III).
- يحتوي هذا النظام على رادار نابض متخصص في رصد الاهداف الجوية ورادار اخر يعمل بنظام دوبلر متخصص في كشف الاهداف الجوية المنخفضة ورادار ثالث بنظام دوبلر متخصص لتتبع الاهداف والتصويب وتوجيه الصواريخ.
- يحتوي الرادار الراصد على نظام LASHE Low-Altitude Simultaneous Hawk Engagement)) وهو نظام متخصص في التصدي لهدفين مهاجمين من اتجاهين معاكسين على ارتفاع منخفض في وقت واحد.
- يبلغ مدى الصواريخ 45 كلم – 50 كلم.
- يبلغ اقصى ارتفاع للصواريخ حوالي 14 كلم.
- تبلغ سرعة الصواريخ 2900 كلم/ساعة.
2- نظام SAM-2/Volga Tayir El-Sabah :
هذه النظام هو في الاصل روسي الصنع تحت اسم SAM-2 حصلت عليه مصر قبل حرب اكتوبر وكان يمثل العامود الفقري للدفاع الجوي المصري وهو صاحب النصيب الاكبر في اسقاط الطيران الاسرائيلي على خط القناة.
- قام المهندسون المصريون وباستخدام الهندسة العكسية بتطوير هذا النظام الى النسخة SAM-2 Volga بزيادة القوة التدميرية في رأس الصاروخ وزيادة سرعته ومداه عن طريق تغيير المحرك بآخر أقوى وبدأت مصر في انتاجه محليا تحت اسم طير الصباح.
- هذا النظام مزود برادار FAN SONG للرصد والتتبع والاطلاق والتحكم النيراني ويستطيع رصد الاهداف الجوية من مسافة تبلغ 75كلم – 150كلم (مصر تملك النسخة الاحدث منه) حسب الظروف الجوية بالاضافة لامكانه تتبع 6 اهداف في وقت واحد وتم تطويره بهوائيات استشعار وانظمة مقاومة للتشويش الالكتروني للطيران المعادي (ECCM Electronic Counter-Countermeasures).
- النظام ملحق به ايضا رادار اخر SPOON REST للانذار المبكر والتتبع يبلغ مداه الكاشف حوالي 275 كلم.
- تبلغ سرعة الصواريخ 5500 كلم/ساعة ويبلغ مداها 7 - 70 كلم واقصى ارتفاع لها يصل الى 250متر – 30 كلم.
- تمتلك مصر 40 بطارية من هذا النوع (كل بطارية تحتوي على 6 وحدات اطلاق بعدد صاروخ لكل وحدة) وهو نظام مركزي ثابت , و مؤخرا ظهر التطوير الاخير للمنظومة بتزويدها برادارات و منظومة ادارة نيران الخاصة بالمنظومة الصينية HQ-9 أى لا يتبقي سوي استبدال منصات الصواريخ لتكون كاملا تم استبدالها بمنظومة النسخة الصينية من اس 300
3- نظام SAM-3/GOA الروسي :
حصلت مصر على هذا النظام في حرب اكتوبر وكان جزء من العامود الفقري في الدفاع الجوي المصري آنذاك.
- قامت مصر بتحديث هذا النظام الى النسخة Pechora-2M.
- النسخة المركزية من هذا النظام يرافقها رادار P-15/M1-Flat Face للرصد والمسح الجوي يبلغ مداه 150 كلم ورادار P-15/M2-Squat Eye ويبلغ مداه الراصد 128كلم ورادار Low Blow المتخصص في التحكم النيراني وتوجيه الصواريخ في مسافة 29كلم – 40كلم وايضا يبلغ مداه الراصد 40كلم – 85 كلم بالاضافة لاحتوائه على كاميرات تيليفيزيونية للتوجيه البشري للصواريخ لمسافة 25 كلم في حالة التشويش الالكتروني المعادي ويستطيع هذا الرادار ان يتتبع 6 اهداف في وقت واحد.
- تم تبديل الانظمة القديمة بأخرى رقمية حديثة (Digital) وايضا تم استبدال الكابلات القديمة بأخرى من الالياف الضوئية (Fiber Optics).
- تم اضافة نظام تعقب باشعة الليزر والاشعة تحت الحمراء في حالة عدم تشغيل الرادار لتجنب الرصد من قبل العدو او في حالة وجود تشويش الكتروني معادي على الرادارات ويسمى هذ النظام بالتعقب الصامت (Radio Silent Tracking) ويبلغ مداه الراصد 60 كلم نهارا و30 كلم ليلا هذا بجانب وجود كاميرا تعمل بالاشعة فوق البنفسجية للتعقب والاشتباك مع الاهداف بصريا.
- تم تغيير الرؤوس الحربية للصواريخ بأخرى مزودة ببواحث ولواقط حرارية بالاشعة تحت الحمراء وكاميرات توجيه تيليفيزيوني.
- تم تغيير محركات الصواريخ بأخرى ذات قوة دفع اقوى وسرعة أكبر.
- يبلغ مدى الصواريخ حوالي 3.5كلم - 35 كلم.
- يبلغ اقصى ارتفاع للصواريخ حوالي 100متر – 18كلم.
- تمتلك مصر حوالي 43 بطارية من هذه الصواريخ (والمقصود هنا النسخة المركزية وتحتوي كل بطارية على منصتي اطلاق بعدد 4 صواريخ لكل منصة).
4- نظام SAM-3/Pechora-2M :
وهو النسخة الحديثة المحمولة على المركبات من نظام SAM-3 ويعمل كمرافق للقوات البرية.
- النظام مزود بأنظمة كهروضوئية (Optronics) للرصد والتتبع والتعرف على الاهداف في مختلف الظروف الجوية.
- نظام حرب الكترونية KRTZ-125/2M للتشويش النشط مضاد للصواريخ الموجهة المعادية للرادار ونجح هذا النظام في تجربة سابقة في ابعاد صاروخ مضاد للرادار لمسافة 400 متر عن هدفه.
- النسخة المتحركة تحتوي نظام كهروبصري للتحكم عن بعد للتهديف والتتبع في حالة عدم تشغيل الرادار لتجنب الرصد او في حالة الشتويش المعادي.
- النظام يرافقه الرادار Low Blow السابق ذكره.
- الصواريخ الخاصة بالنسخة المتحركة تحتوي على نفس التجهيزات الخاصة بالنسخة المركزية من محركات ورؤوس حربية وانظمة توجيه وتتبع.
- اشترت مصر 70 بطارية من هذا النوع ويتم استلامهم على دفعات بدأت منذ 2009 وتنتهي في 2012.
- تحتوي كل بطارية على 4 قاذفات صواريخ بواقع صاروخين على كل مركبة حاملة لقاذف الصواريخ وهذا يعني ان مصر تمتلك 280 مركبة قاذفة لصواريخ Pechora-2M وهذا عدد كبير جدا.
*ملاحظات: انظمة Pechora-2M تستطيع العمل في بيئة كاملة من التشويش بدون اي تأثر بها لاحتوائها على انظمة الرصد والتصويب والاطلاق الليزرية والحرارية والبصرية البديلة للرادار.
*انظمة Pechora-2M تستطيع التصدي للصواريخ المضادة للرادار والراكبة للاشعاع بالاضافة للصواريخ الجوالة (Cruise Missile) والاهداف الطائرة ذات البصمة الشبحية (Stealth).
*النسخة القديمة من SAM-3 شاركت في حرب فيتنام واسقطت 4 آلاف طائرة امريكية من مختلف الانواع وبدون اية مبالغة وايضا اثناء قصف حلف الناتو لصربيا عام 1999 نجح صاروخ من هذا النظام في اسقاط طائرة F-117 الشبحية الامريكية وكانت فضيحة في هذا الوقت.
*بعض الدول تقوم بتطوير البتشورا بأنظمة حديثة بدلا من شراء الS-300 في حال عدم مقدرتها المادية على ذلك :
Some countries, which cannot afford to replace the S-125 with the more advanced S-300PMU SAM system, opt to upgrade it in line with modern standards and objectives because of substantially lower costs
* صواريخ البتشورا المصرية لا تشبه اية صواريخ دفاع جوي قصيرة او متوسطة المدى اخرى معروفة
A military parade was held in Cairo to mark Independence Day on July 29. Three-axle trucks, each carrying two missiles inside sloping bodies, rolled by the VIP grandstands.
These missiles did not look like any other known shorter- or intermediate-range missiles. Their pointed warheads and four rows of fins on each stage closely resembled the well-known S-125 Pechora (NATO reporting name, SA-3 Goa) surface-to-air missile (SAM) system
مصدر :
http://www.spacewar.com/…/Unique_Surface_To_Air_Missile_Baf…
وهذا يثير تساؤلا آخر : هل قامت مصر بادخال تطويرات معينة على البتشورا لتصبح موازية لقدرات الS-300 ؟
5- نظام SL-AMRAAM الامريكي :
وهو النسخة ارض/جو من صاروخ جو/جو AMRAAM الامريكي (SL-AMRAAM Surface-Launched Advanced Medium Range Air-to-Air Missile)
وهي نسخة مخصصة للدفاع الجوي متوسط المدى مرافقة للقوات الجوية محمولة على سيارات HMMWV متعددة المهام.
- حصلت عليه مصر بالتزامن مع دخوله الخدمة مع وحدات المارينز (مشاة البحرية) الامريكية بعدد 9 بطاريات (تحتوي كل بطارية على اربع مركبات HMMWV وكل مركبة مزودة بقاذف ل4 صواريخ)
- النظام يرافقه رادار للكشف والرصد الجوي يبلغ مداه الراصد 75 كلم بالاضافة لمركز للادارة والتحكم النيراني والتقييم العملياتي لنتائج الاشتباك مع الاهداف محمول على سيارات AM-General 4x4 الامريكية.
- يصل مدى الصواريخ الى 33كلم.
6- نظام SAM-6/Kvadrat الروسي :
كان SAM-6 من ضمن منظومة الدفاع الجوي المصرية في حرب اكتوبر ويتميز بقدرته المرعبة على المناورة ضد اي اهداف جوية مهما بلغت سرعتها او قدرتها على المناورة والافلات.
هذا النظام متحرك محمول على مركبات مجنزرة مرافقة للقوات البرية.
- تمتلك مصر 10 بطاريات من هذا النظام (تحتوي كل بطارية على 6 مركبات حاملة لقاذفات الصواريخ بعدد 3 صواريخ لكل مركبة).
- تم تطوير النظام بالكامل ورفعه الى الفئة BUK-M2 كلاتي :
1- تم تطوير المركبات المجنزرة الحاملة لقواذف الصواريخ بأنظمة رقمية بدلا من الانظمة التناظرية القديمة (Analog) واضافة شاشات بيانات LCD بدلا من شاشات الكاثود القديمة.
2- تم تغيير الصواريخ القديمة بأخرى حديثة مجهزة لضرب جميع انواع التهديدات الجوية من طائرات مقاتلة وهيليوكوبتر وطائرات بدون طيار بجانب الطائرات شديدة الانخفاض تحت مستوى الرادار وصواريخ جوالة وقنابل موجهة بالليزر وصواريخ مضادة للرادار والصواريخ الباليستية بالاضافة لامكانية ضرب الاهداف البرية والاهداف البحرية فوق سطح البحر.
3- الصواريخ مجهزة للعمل في بيئة كاملة من التشويش الالكتروني المعادي.
4- وصل المدى الهجومي للصواريخ الى 50 كلم بعد ان كان 24 كلم.
5- تستطيع الصواريخ ان تعمل على ارتفاع 25متر – 25كلم بعد ان كان 800 متر - 11كلم.
6- تستطيع الصواريخ ان تتعامل مع الاهداف البرية والبحرية فوق سطح البحر في مدى يصل الى 25 كلم في حين ان الصواريخ القديمة لم تكن لديها هذه القدرة.
- تبلغ سرعة الصواريخ 3600كلم/ساعة بعد ان كانت 3400كلم/ساعة.
7- نظام راداري يصل مداه الراصد الى 160كلم.
8- نظام ادارة نيرانية وتحكم وسيطرة مزود بهوائيات استشعار تستطيع التعامل مع 6 - 10 اهداف جوية في نفس الوقت وقديما كان يمكن التعامل مع هدف او هدفين فقط.
9- انظمة رصد وكشف جوي الكترونية وكهرووبصرية بالاضافة لانظمة تتبع اهداف تيليفزيونية ونظام تحديد مدى ليزري بجانب نظام تمييز العدو والصديق (IFF).
10- يمكن للنظام ان يطلق 3 صواريخ على التوالي ضد هدف واحد.
11- رؤوس الصواريخ تحتوي على شحنة تفجيرية مفتتة شديدة التدمير بالاضافة للواقط رادارية وكاميرات تيليفزيونية لتتبع الهدف والاطباق عليه.
12- الصواريخ مجهزة بامكانية رصد الهدف والاطباق عليه بعد الاطلاق لتجنب التشويش الالكتروني على رادار النظام.
- بهذه الامكانيات مضافا اليها قدرة المناورة المرعبة للصاروخ لا يمكن لأي هدف جوي ان يفلت من الاصابة الا في حالة قيام الطيار بمناورات جنونية تفوق قدرة المقاتلة ومن الممكن ان تؤدي لانهيار هيكلها او تعرض االطيار للغيبوبة او وفاته نتيجة لتوقف قلبه او الهبوط الحاد في الدورة الدموية.
*ملحوظة: المقاتلات لها قدرة معينة على المناورة لا تتعدى 10 مرات (10G) ضعف الجاذبية الارضية (G-Force) كحد اقصى والا يتعرض الهيكل للتفكك واما الصواريخ فيمكن ان تصل الى 40 مرة (40G) ضعف الجاذبية ولذلك لا يمكن ابدا الافلات من الصاروخ الا في حالة رصده من مدى بعيد واتخاذ الاجراءات اللازمة من تشغيل الحارق اللاحق (After Burner) والابتعاد عن المكان بأقصى سرعة (فقط في حالة رصد الصاروخ من مدى بعيد) او استخدام انظمة التشويش الالكترونية او اطلاق الاهداف الخداعية والشعلات الحرارية بالاضافة للمناورات المعقدة لمحاولة تفادي الصاروخ وهذه المناورات لا تنجح مع الصواريخ المزودة بأنظمة توجيه وتتبع كهروبصرية وتيليفيزيونية او التي لديها انظمة مقاومة للتشويش الالكتروني والتفريق بين الاهداف الخداعية والحقيقية.
7- نظام SAM-17/Buk-M2 الروسي :
وهو النظام الاحدث المبني على اساس الSAM-6 والمجهز بكل ماسبق ذكره فيما عدا ان المركبات الحاملة لقواذف الصواريخ مجهزة بأربعة صواريخ بدلا من 3.
- حصلت مصر على 12 بطارية من هذا النظام بعدد 48 منصة اطلاق صواريخ ليصبح العدد الكلي 22 بطارية صواريخ BUK-M2 متضمنة للSAM-6 المطور لنفس المعيار كما ذكرت سابقا.
ثم تعاقدت مصر على 8 بطاريات اخري بعد ثورة 30 يونيو و تسلمتها و ظهرت فى احتفالات اكتوبر 2014 ليصبح العدد 30 بطارية بوك و تجري مفاوضات على زيادة العدد
8- نظام آمون Sky Guard Amoun :
هذا النظام هو ايطالي الاصل يتكون من مزيج مشترك بين الصواريخ والمدفعية المضادة للطائرات وقد اثبت هذا النظام كفاءة قتالية ممتازة في حرب الفولكلاند بين بريطانيا والارجنتين ونجح في اسقاط مقاتلات بريطانية بواسطة مدافع اورليكون عيام 35ملم (Oerlikon) على الرغم من التفوق الجوي البريطاني.
طلبت مصر 18 بطارية Sky Gurad من ايطاليا في عام 1982 وتم تسليمهم بالكامل في عام 1987 وكانت صواريخ هذا النظام يبلغ مداها 20 كلم ويبلغ اقصى ارتفاع لها 3.5كلم.
ادخلت مصر 16 تعديلا خاص بها على هذه البطاريات من ضمنها هوائيات استشعار جديدة للرادار مضادة للشوشرة والاعاقة الالكترونية وتم البدء في تصنيع هذا النظام وتطويره في مصر تحت اسم آمون.
- تتكون البطارية الواحدة من مدفعينOerlikon عيار 35ملم ثنائي المواسير بجانب قاذفين للصواريخ بعدد 4 صواريخ لكل قاذف بالاضافة لرادار ادارة وتحكم نيراني.
- في حرب تحرير الكويت اشترك نظام آمون في التصدي لصواريخ سكود Scud وصواريخ Silk Worm الجوالة العراقية وحقق نسبة اصابة اعلى من الباتريوت الامريكي على الارتفاعات المنخفضة وكانت مفاجاة مذهلة ادت لشراء الكويت لستة بطاريات من هذا النظام من مصر.
- فيما بعد اصبح لدى مصر 40 بطارية من هذا النظام بعدد 80 منصة اطلاق صواريخ و80 مدفع Oerlikon ثنائي المواسير.
- في عام 2004 بدأت مصر تطوير انظمة آمون بتعاون أمريكي كالاتي :
1- ابدال صواريخ Aspide-2000 الايطالية بصاروخ AIM-7/M Sparrow ذات الاداء المتطور والقادر على الاشتباك مع الاهداف منخفضة الارتفاع ذات القدرة على المناورة العالية والتشويش الالكتروني.
2- زيادة مدى الصاروخ الى 35 كلم وزيادة الارتفاع الى 4 كلم بالاضافة لزيادة السرعة الى 4900كلم/ساعة.
3- اضافة نظام تتبع رقمي جديد (Digital Tracking Receiver) بدلا من نظام الانالوج القديم لتتبع الاهداف في حالات وجود اهداف اخرى خداعية او وجود شوشرة واعاقة الكترونية.
4- اضافة بود الكتروني جديد للتصدي للصواريخ الجوالة المتطورة (Advanced Cruise Missile).
وفي عام 2007 بعد الانتهاء من التطوير وتحت اشراف مسؤولين عسكريين مصريين ووفد من المهندسين التابعين لشركة رايثيون الامريكية (Raytheon) تمت عملية تجربة اطلاق صاروخٍ Sparrow AIM-7/M من نظام آمون المطور على هدف جوي بدون طيار ونجحت التجربة بنجاح تام بالاغلاق على الهدف واصابته بنسبة 100%.
- يستطيع النظام ان يطلق حتى 6 صواريخ في وقت واحد بالاضافة لامكانية الاشتباك مع 3 اهداف معا منقسمة الى هدفين بالصواريخ وهدف بالمدفعية الموجهة راداريا.
الانظمة بعيدة المدى :
1- نظام Patriot PAC-3 :
وهوا نظام امريكي شهير جدا متخصص في التصدي للصواريخ الباليستية والطائرات في المدايات البعيدة.
- امتلكت مصر 4 بطاريات من هذا النظام (تحتوي كل بطارية على 4 قاذفات صواريخ بعدد 4 صواريخ لكل قاذف) مخصصة لحماية السد العالي.
- النسخة التي تملكها مصر مجهزة كالاتي :
1- الصواريخ من النوع GEM+ او Guidance Enhanced Missile وهذا النظام رفع قدرة الصواريخ الى التصدي للصواريخ والطائرات الشبحية او المنخفضة المقطع الراداري بالاضافة لتحسين قدرة الرأس الانفجاري للصاروخ وزيادة قدرة المناورة الى 45G واضافة باحث راداري منخفض الضوضاء لتجنب تداخل الاشارات الرادارية في مقدمة الصاروخ.
2- اضافة التعديل الاول او PAC-3 Configuration 1 للصواريخ باضافة نظام راداري بنظام دوبلر لتحديد المسافة الى الصاروخ المعادي المراد اعتراضه والتعرف على نوعية الشحنة الحربية في رأسه بالاضافة الى قدرات (ECM Eelectronic-Counter Measures) للتشويش الالكتروني.
3- اضافة التعديل الثاني PAC-3 Configuration 2 عن طريق اضافة نظام توزيع معلوماتي استراتيجي مشترك (Joint Tactical Information Destribution System) وهو نظام شبكات معلومات راديوية يستخدم في انظمة الدفاعات الجوية الصاروخية لمقاومة التشويش المعادي وتوفير اتصالات كمبيوترية مشفرة بين كافة انظمة الجيش.
- النظام يرافقه الرادار السلبي ثلاثي الابعاد AN/MPQ-53/65 يمتلك مدى راصد يصل الى 3 - 170 كلم ويستطيع رصد 100 هدف في وقت واحد والاشتباك مع 9 اهداف معا تصل سرعتهم الى 10.8آلاف كلم/ساعة بالاضافة لاحتوائه على نظام IFF لتعريف العدو والصديق ونظام الكتروني مضاد لانظمة التشويش الالكتروني (ECCM Electronic Counter-Counter Measures).
- الصواريخ يبلغ مداها 160 كلم ويصل اقصى ارتفاع لها الى 24 كلم.
- تبلغ سرعة الصواريخ 6100 كلم/ساعة.
بدات قصة Patriot Pac 2 فى مصر فى عام 1990
مع مجموعة صفقات امريكية كبيرة اخرى
توالت على مدار هذا العقد الذى حصلت مصر فيه على
كمية مهولة من الاسلحة الامريكية الحديثة و كان Patriot Pac 2 نصيب فيها
فى الفترة ما بين 1990 الى عام 1999
حصلت مصر على 384 صاروخ Patriot مع 48 قاذف
بحسبة بسيطة
بطارية Patriot تتكون من 6-8 قواذف
فاذا كانت البطارية المصرية مكونة من 6 قواذف و لدى مصر 48 قاذف
فمصر حصلت على 8 بطاريات Patriot فى الفترة ما بين 1990 الى 1999
و اذا كانت البطارية المصرية تتكون من 8 قواذف
اذا مصر حصلت على 6 بطاريات باتريوت من الفترة ما بين 1990 الى 1999
بجانب ما يقارب من 400 صاروخ patriot
عدد كبير من الصواريخ يدعم البطاريات المصرية
لتامين الاجواء من العدائيات المختلفة
و هذا كان حتى عام 1999
فى اواخر عام 1999 قامت مصر بعقد صفقة نوعية لصالح منظومة دفاعة الجوى
ضد الاخطار البالستية خصيصا
نعم انه هو
قامت مصر فى عام 1999 بعقد صفقة اسلحة امريكية كبيرة مع امريكا
قيمتها 3.2 مليار دولار
كان Patriot Pac 3 مشاركا فى الصفقة
فقد تعاقدت مصر على اول بطارية لها من هذا النوع
بعقد قيمته 1.2 مليار دولار
بحيث قامت امريكا بتزويد مصر بموجب العقد ببطارية Patriot pac 3
مكونة من 8 وحدات
كما زودت مصر بموجب العقد 32 صاروخ Patriot pac 3
و كانت هذة الصواريخ اكثر تطورا مما تملكها اسرائيل و السعودية و الكويد فى ذالك الوقت
بل كانت حتى فى مرحلة دخول الخدمة فى امريكا و مصر تتعاقد عليها
فى عام 2004 تداولت اخبار عن رغبة مصر
فى الحصول من الولايات المتحدة على المزيد من منظومات Patriot pac 3
و بالفعل تقرر انه عن طريق المساعدات العسكرية فى خلال 5 سنوات قادمة
من 2004 الى 2009
سترسل لمصر مزيد من الاسلحة منها
Avenger, Stinger Block, 1 extended-range MLRS
و الاهم ....
Patriot pac 3
يتزود امريكا مصر ببطارية فى عام 2009 من المساعدات الامريكية التى قيمتها
1.3 مليار دولار
من قيمة الصفقة يمكننا القول انها نفس سابقتها ..
اى بطارية Patriot pac 3 مزودة 32 صاروخ
ثم جاء موقع army-technology الشهير و قال ان مصر تعاقدت على صفقة Patriot بقيمة
1.2 مليار دولار ...
و لم يحدد ميعاد الصفقة او تاريخ التسليم او نوع المنظومة
هل هى Pac 2 او Pac 3 ؟
و لكنى ارشح ان تكون Pac 3 بقوة بسبب قيمة الصفقة المماثلة للصفقات السابقة
و العدد الجيد الذى تملكه مصر من Pac 2 ساء على صعيد البطاريات او الصواريخ ..
و الان السبب القوى الذى يثبت انه هذة البطارية هى Pac 3
انه فى عام 1999 حينما تم التوقيع على صفقة
كان هناك خيارا يعطى لمصر امكانية الحصول على بطاريتين اضافيتين
اى الاخبار التى ترددت ثلاث مرات حول منظومات Patriot
هى تكملة للصفقة الاولى اساسا ...
و بهذا لو اخذنا نفس المعدل بنفس قيمة الصفقات 1.2 مليار دولار
لوجدنا ان مصر تمتلك 3 منظومات Patriot Pac 3
بالاضافة الى 96 صاروخ
ثم ياتى الويكيبديا الانجليزية
ليقول ان مصر تمتلك 4 بطاريات Pac 3 كل واحدة مكونة من اربع وحدات و كل وحدة 16 صاروخ + صاروخان لكل وحة لاعادة التلقيم
بمعنى تقريبا 256 صاروخ Patriot Pac 3
من كل ما سبق الخلاصة
- مصر تمتلك من 6-8 بطاريات Patriot pac 2 مع 384 صاروخ
- مصر تمتلك 3-4 بطاريات Patriot Pac 3 مع حوالى 100 صاروخ على اقل تقدير
و بهذا فبحصول مصر على حوالى 4 بطاريات S300 V4
لينضموا للعمل بجانب بطاريات Patriot Pac 2-3
فنحن نتحدث هنا عن دفاع جوى بعيد المدى اقل ما يقال عنه انه فريد عالميا و ليس اقليميا فقط
http://en.wikipedia.org/wiki/Egyptian_Air_Defense_Forces
http://www.freerepublic.com/focus/f-news/1146501/posts
https://www.armscontrol.org/act/1999_03/armmr99
http://www.army-technology.com/projects/patriot
2- نظام SAM-23 انتاي 2500
وهو واحد من اقوي انظمة الدفاع الجوي فى العالم و ابعدها مدي و يتميز بحركيته العالية و مرافقة القوات البريه و مداه الذى يصل الى 350 كم ضد الاهداف مثل الاواكسي و طائرات النقل و القاذفات و 250 كم ضد الاهداف الايروديناميكية و اعلن الروس عن دمج الصاروخ 40N6 على المنظومة و هو بمدي 400 كم و اقصي ارتفاع 185 كم و مركز قيادة و سيطرة يدمج النظام مع منظومات بوك و تور ام 2 في منظومة قيادة واحدة لتوزيع المهام بالتبادل و توفير الحماية المتدرجه من قصير و متوسطة و بعيدة المتكاملة
3- نظام SAM-21/S-400 الروسي :
وهو نظام الدفاع الجوي الاحدث والاكثر تطورا في العالم ويتفوق حتى على نظام THAAD الامريكي الحديث للدفاع الجوي الفضائي.
اظهرت مصر اهتماما كبيرا بهذا النظام منذ عام 2009 طبقا لمصدرين احدهما ذكر وصول وفد عسكري مصري الى روسيا وقيامه بزيارة مصانع صواريخ S-300 وS-400 الروسية.
The sources said the delegation, which included Egyptian
Defense Ministry officials, also toured manufacturing facilities of the
S-300 and S-400.
http://menewsline.com/article-1173,3975-egypt-discusses-s-4…
http://missiledefense.wordpress.com/…/egypt-interested-in-…/
ومصدر من مجلة الدفاعية العسكرية :
Egypt wants S-400 to counter Iran
http://www.defaiya.com/defaiyaonline/index.php…
- يستطيع رادار هذا النظام ان يكتشف الاهداف الجوية حتى مسافة 500 كلم – 600 كلم.
- يبلغ مدى الصواريخ حوالي 400 كلم (مقابل 200 كلم للTHAAD الامريكي) وتستطيع ان تصل الى ارتفاع 185 كلم (مقابل 150 كلم للTHAAD الامريكي)!!!
- تبلغ سرعة الصواريخ 14600كلم/ساعة مقابل 10000 كلم/ساعة للTHAAD الامريكي!!!
باختصار يعتبر هذا النظام كدفاع جوي فضائي يستطيع وبدون مبالغة ان يسقط الصواريخ الباليستية خارج الغلاف الجوي.و انتشرت اخبار مؤخرا عن ان مصر و الجزائر و الصين طلبت هذا النظام و لكن التسليم لن يكون قبل 2018 بعد اكتفاء الجيش الروسي منه
كما ان هناك منظومات مثل بوك ام 3 و اس 350 سيكون لها مستقبلا اهتمام كبير من قبل القيادة المصرية و هي منظومات تستعمل صواريخ بتوجيه راداري ايجابي نشط و كثافتها تؤهلها بافضل الوضعيات للتصدي للاغراق الصاروخي
انتظروا الجزء الثاني عن مدفعية الدفاع الجوي و الرادارات
انظمة المدفعية المضادة للطائرات :
أولا انظمة المدفعية ذاتية الحركة (SPAAG Self-Propelled Anti-Aircraft Gun) :
1- نظام ZSU-23-4 Shilka الروسي :
اشهر نظام دفاع جوي مدفعي في العالم واكتسب شهرة واسعة جدا في حرب اكتوبر ولديه سجل مشرف في ارتكاب المجازر ضد الطيران الاسرائيلي على الارتفاعات المنخفضة.
- يتكون النظام من 4 مدافع عيار 23 ملم محمولة على مركبة مجنزرة ذات طلقات حارقة وخارقة للدروع وتبلغ كثافتها النيرانية 3000 – 4000 طلقة/دقيقة ويمكنه التعامل مع الاهداف البرية ايضا.
- تمتلك مصر 330 وحدة من هذا النظام تم تطويرهم الى المعيار ZSU-23-4M4 على النحو الاتي :
1- تغيير نظام الرادار بنظام احدث قادر على رصد الاهداف الجوية من مسافة 20 كلم بدلا من 12كلم.
2- تغير انظمة الكمبيوتر من الانالوج الى الانظمة الرقمية.
3- تم اضافة معدات اطلاق نيران اوتوماتيكية ذات نظام استقبال لبيانات خارجية من مركز القيادة عن الاهداف الجوية خارج مدى الكشف الراداري للنظام.
4- تعديل شامل لأنظمة التبريد للمحرك واضافة مراوح تهوية جديدة ووضع كاتم صوت لفتحات العادم لتقليل البصمة الحرارية.
5- تعديل انظمة التهوية والتكييف لطاقم القيادة.
6- تعديل شامل في انظمة القيادة والحركة للمركبة وزيادة سرعتها.
7- اضافة مستشعارت انبعاث تحذيرية لاشعة الليزر الموجهة من انظمة الصواريخ المعادية.
8- اضافة نظام كهروبصري وكاميرات تيليفيزيونية للرصد والمراقبة بجانب انظمة الرؤية والرصد الليلية بالاشعة تحت الحمراء.
9- اضافة نظام تتبع واشتباك مع الاهداف الجوية ذات القدرات المناورة.
10- اضافة انظمة IFF للتعرف على العدو والصديق.
- بعد اضافة الرادار الجديد اصبح التوجيه والتحكم النيراني راداري كامل لترتفع نسبة اصابة الاهداف الجوية ذات قدرات المناورة العالية من 7% - 12% الى 30% - 60%.
- قامت مصر حديثا بشراء 130 وحدة جديدة من المعيار ZSU-23-4M4 مجهزة بكل الامكانيات السابقة ولكن مضاف اليه 4 قاذفات صواريخ SAM-18/IGLA مضادة للطائرات لزيادة الكثافة النيرانية للنظام وبذلك تمتلك مصر 460 وحدة من هذا النظام كلهم مطورين الى احدث معيار.
- يبلغ اقصى مدى افقي للنظام حوالي 7 كلم واقصى مدى رأسي الى 5 كلم ولكن المدى الفعال (المدى الممكن تحقيق فيه اعلى نسبة اصابة ممكنة) يصل الى 3 كلم رأسيا و 1كلم افقيا ضد الاهداف البرية.
2- نظام M163 VADS Vulcan Air Defense System الامريكي :
وهو عبارة عن مدفع آلي سداسي المواسير (Gatling Gun) عيار 20 ملم محمول على المدرعة متعددة المهام M113 الامريكية.
- تمتلك مصر 108 وحدة من هذا النظام.
- المدفع مزود بنظام توجيه راداري وبصري مضافا اليه نظام رؤية وتهديف ليلي.
- يبلغ اقصى مدى للنظام حوالي 5 كلم والمدى المؤثر 3 كلم حسب نوعية الطلقات الخارقة للدروع المستخدمة.
- تبلغ الكثافة النيرانية للنظام حوالي 3000 طلقة/دقيقة.
3- انظمة سيناء-23 والنيل-23 المصرية :
تم البدء في تصنيع هذه الانظمة في الثمانينيات بالتعاون بين مصنع أبو زعبل للصناعات الهندسية وشركتي Thomson-CSF الامريكية و Dassault Electronique الفرنسية عن طريق تركيب مدفعين من نوع Zu-23-2 الروسي الذي تصنعه مصر على مدرعة M113/A2 الامريكية واضافة قاذفات صواريخ عين الصقر SAM-7 وبرج فرنسي التصميم مزود بأجهزة رؤية وتتبع للاهداف الطائرة.
وأيضا هناك مدرعة M113/A2 اخرى مكملة للنظام مزودة برادار رصد وتتبع فرنسي.
بعد ذلك قامت المصانع الحربية المصرية بتطوير هذا النظام على النحو الاتي :
- اضافة عربة ثالثة للنظام تحتوي على مدفعين ZU-23-2 واربع قاذفات لصواريخ Stinger الامريكية.
- اضافة اجهزة اكثر تطورا للقيادة والتحكم وتتبع الاهداف تيليفيزيونيا وحراريا لعربة الرادار لتصبح عربة قيادة وتحكم وسيطرة الكترونية.
- في النهاية اصبحت البطارية الواحدة من هذا النظام تحتوي على عربة قيادة وتحكم وسيطرة و 4 – 5 عربات اخرى مزودة بمدافع ZU-23-2 وصواريخ Stinger وعين الصقر.
- تم تسليم 40 بطارية من هذا النظام للجيش المصري.
4- نظام ZSU-57-2 الروسي :
يتكون هذا النظام من مدفع ثنائي المواسير عيار 57 ملم مضاد للطائرات محمول على شاسيه دبابة T-54 الروسية.
- تبلغ الكثافة النيرانية 210 – 240 طلقة/دقيقة وهي طلقات خارقة للدروع وتعتبر من اضخم الطلقات المضادة للطائرات.
- يصل اقصى مدى افقي للمدفع الى 12 كلم مع مدى مؤثر 4 كلم واقصى مدى رأسي 8.8 كلم مع مدى مؤثر 4.5 كلم.
- امتلكت مصر 100 وحدة من هذا المدفع قديما ولكن تبقى منها 40 وحدة تم تحديثهم في عام 2003 باضافة رادار رصد واطلاق وتحكم نيراني بالاضافة للحصول على طلقات انفجارية جديدة للمدفع من الصين.
ثانيا انظمة المدفعية المركزية (المجرورة) (TAAG Towed Anti-Aircraft Gun) :
1- نظام ZU-23-2 الروسي :
يتكون النظام من مدفع ثانئي المواسير عيار 23ملم مضاد للطائرات على الارتفاعات المنخفضة وتبلغ كثافته النيرانية 2000 طلقة/دقيقة.
- يبلغ مداه المؤثر 2 كلم – 2.5 كلم واقصى ارتفاع مؤثر 1.5 كلم.
- تمتلك مصر 220 وحدة مدفعية محمولة على نظامي سيناء-23 والنيل-23 بالاضافة الى 650 وحدة مدفعية مجرورة تم تطويرهم الى المعيار ZS-23-M1 كالاتي :
1- نظام راداري متكامل يتكون من وحدة رصد كهروبصرية وكاميرا تيليفيزيونية ونظام تحديد مسافة بالليزر (Laser Range-Finder) ووحدة تصوير حراري بالاشعة تحت الحمراء ووحدة تتبع اوتوماتيكي (Automatic Tracker) للاهداف بالاضافة لوحدة التحكم النيراني.
2- اضافة قاذفين لصواريخ عين الصقر او SAM-18/Igla لزيادة الكثافة النيرانية والمدى الهجومي للمدفع.
3- نظام ميكانيكي لدعم الحركة والالتفاف للمدفع.
4- شاشة تحكم وعرض بيانات.
5- انظمة اتصالات راديوية ومعدات استقبال بيانات تحديد للاهداف.
2- نظام Oerlikon 35 السويسري :
يتكون النظام من مدفع ثنائي المواسير عيار 35 ملم مضاد للطائرات مزود بطلقات انفجارية حارقة وخارقة للدروع بالاضافة للطلقات المضادة للصواريخ والمصنعة من التنجستين.
تتكون البطارية من مدفعين Oerlikon-35 بالاضافة لرادار تتبع واطلاق وتحكم نيراني يعمل بنظام دوبلر ومزود بكاميرات تيليفيزيونية.
تمتلك مصر 80 بطارية من النوع Sky Guard تم دمجها مع بطاريات صواريخ AIM-7M Sparrow تحت اسم نظام آمون السابق ذكره.
3- نظام M167 VADS Vulcan Air Defense System الامريكي :
وهو النسخة المركزية المجرورة من مدفع M163 سداسي المواسير 20 ملم المحمول على المركبات.
- النظام مزود برادار تهديف ونظام رصد بصري ورؤية ليلية.
- تمتلك مصر 72 وحدة من هذا النظام
4- نظام AZP S-60-57 الروسي :
وهو النسخة المجرورة احادية المواسير من المدفع ZSU-57-2.
اشترك هذا المدفع في حرب اكتوبر ضد الطيران الاسرائيلي المنخفض الارتفاع.
- تبلغ الكثافة النيرانية للمدفع 105 – 120 طلقة/دقيقة وهي طلقات خارقة للدروع.
- تمتلك مصر 600 وحدة من هذا المدفع تم تحديثهم جميعا باضافة رادار رصد وتحكم نيراني ادى لزيادة المدى القتالي للمدفع الى 6 كلم بعد ان كان 4 كلم بالاضافة للحصول على الطلقات الصينية الجديدة الخارقة للدروع.
5- نظام M1939 الروسي :
مدفع مضاد للطائرات عيار 37 ملم يتم تصنيع طلقاته في مصر وهي من النوع الانفجاري المتطور الخارق للدروع.
- تم تطوير المدفع كالاتي :
1- زيادة الكثافة النيرانية من 80 طلقة / دقيقة الى 170 طلقة / دقيقة.
2- اضافة نظام تحديد اتجاه ومسار بأشعة الليزر (Laser Course Director).
3- اضافة نظام توجيه كهروبصري (Electro-Optical Director) ودعم لميكانيكية الحركة للمدفع.
4- اضافة رادار رصد وتهديف اوتوماتيكي.
5- زيادة سرعة قصف فوهة المدفع الى 1000 متر/ثانية.
- يصل اقصى مدى افقي للمدفع الى 9.5 كلم واقصى ارتفاع الى 6.7 كلم.
- تمتلك مصر 700 وحدة من هذا المدفع.
- تمتلك مصر ايضا النسخة عيار 85 ملم من هذا المدفع بعدد 400 وحدة مطورة برادار توجيه اوتوماتيكي ويصل مداه الرأسي الى 10.5كلم.
6- نظام KS-19 الروسي :
وهو مدفع مضاد للطائرات عيار 100 ملم يعتبر من اضخم المدفعية المضادة للطائرات (Flak Cannon).
- تمتلك مصر 200 وحدة من هذا المدفع تم تطويرهم برادارات توجيه اوتوماتيكية وطلقات انفجارية خارقة للدروع.
- يبلغ مداه الافقي 21 كلم ومداه الرأسي 12.7 كلم.
- تمتلك مصر ايضا النسخة KS-30 عيار 130 ملم بعدد 120 وحدة مطورين برادارات التوجيه الاوتوماتيكي وتعتبر الاضخم على الاطلاق في المدفعية المضادة للطائرات
*** قريبا جدا سيتم الحصول على منظومات بالما و سسنيا المدفعيه الصاروخيه للدفاع الجوي و منظومات بانتسير المجنزرة
انظمة رادرات الدفاع الجوي والانذار المبكر
*تمتلك مصر مجموعة كبيرة من الرادارات الراصدة ذات المدايات المختلفة وثنائية وثلاثية الابعاد وايجابية وسلبية الرصد لمختلف انواع التهديدات الجوية بما فيها الطائرات الشبحية والصواريخ الباليستية والصواريخ الجوالة.
1- رادار TPS-59(V)3 الامريكي :
وهو رادار ثلاثي الابعاد (Three-Dimensional Air Defense Radar) متخصص في كشف الصواريخ الباليستية والتكتيكية (Tactical Missile Defense radar).
- يعمل مع بطاريات صواريخ Patriot وصواريخ Hawk الامريكية.
- تمتلك مصر 5 رادارات منه بالاضافة ل9 رادارات اخرى من الفئة TPS-59M/34.
- يبلغ مدى الرادار 750 كلم ومدى مرعب بمعنى الكلمة فلو فرضنا انه موجود بالقاهرة اذا فسيكشف كامل الاراضي المصرية والفلسطينية والاردنية واللبنانية وجزء كبير من سوريا وجزء شرقي من ليبيا وشمال غرب السعودية.
- بالنسبة للطائرات المعادية فيصل مداه الى 550 كلم ويتستطيع الرادار رصد هدف ذو مقطع راداري منخفض من مسافة 370 كلم.
- يستطيع رصد الطائرات على ارتفاع 30 كلم اما الصواريخ الباليستية فيستطيع رصدها على ارتفاع 300 كلم وهذه من اكبر ميزات نظام الباتريوت وهي رصد الصواريخ الباليستية خارج الغلاف الجوي.
- تم تحديث الرادارات في القاهرة بأيدي مصرية خالصة.
2- رادار TPX-46A(V)7 الامريكي :
وهو رادار متخصص في عمليات التعرف على العدو والصديق (IFF Identification Friend-or-Foe Interrigator) يعمل مع بطاريات صواريخ Patriot وصواريخ Hawk المعدلة.
- يبلغ مدى الرادار 370 كلم.
- حصلت مصر على 6 وحدات من هذا الرادار.
3- رادار SPS-48 الامريكي :
وهو يعد واحدا من افضل الرادارات الامريكية ثلاثية الابعاد متخصص في كشف الاهداف الجوية بعيدة المدى وتحديد ارتفاعها واتجاهها ومداها وهذا الرادار العملاق يعمل على متن حاملات الطائرات الامريكية ويعمل على النطاق F-Band وE-Band.
- يستطيع رصد الصواريخ الباليستية فائقة السرعة الفوق صوتية خارج الغلاف الجوي على ارتفاع يصل الى 300 كلم بالاضافة لرصد الطائرات والصواريخ الجوالة على مختلف الارتفاعات حتى المنخفضة وشديدة الانخفاض منها بجانب قدرته على كشف الاهداف الجوية ذات المقطع الراداري المنخفض.
- يصل مدى الرادار الكاشف الى 400 كلم.
- الرادار مزود بأنظمة مضادة للتشويش والاعاقة السلبية بالاضافة لنظام التعرف على العدو الصديق.
- يعمل الرادار بكفاءة مع بطاريات صواريخ Hawk وPatriot وRAM البحرية.
- امتلكت مصر منه 6 رادارات وكانت اول دولة في العالم تحصل عليه بعد امريكا.
4- رادار TPS-63 الامريكي :
وهو رادارثنائي الابعاد للمسح الجوي وتوفير البيانات للعمليات الجوية امريكي متطور حصلت عليه مصر ثم بدأت في تجميعه محليا ثم تصنيعه بنسبة بدأت ب47% كمرحلة أولى ثم 75% في المرحلة الثانية واخيرا 95% في المرحلة الثالثة ويوجد منه 42 وحدة في مصر الآن.
- يبلغ المدى الراصد للرادار 280 كلم واقصى ارتفاع 12 كلم ويستطيع كشف الاهداف الجوية ذات المقطع الرداري المنخفض من مسافة 150 كلم.
- الرادار يستطيع العمل في بيئة كاملة من التشويش الالكتروني الكثيف بفضل نظام القفز الترددي الذي يقوم يتغيير الترددات باستمرار فيصعب تتبعها والتشويش عليها.
5- رادار Post 3M الروسي :
وهو رادار كشف سلبي ويعتبر من اقوى انواع الرادارات السلبية لقدرته على كشف جميع انواع الطائرات متضمنة الطائرات الشبحية والمقاتلات والقاذفات وطائرات الاستطلاع والانذار وطائرات النقل.
- يتميز هذا الرادار بقدرته على كشف جميع انواع ترددات الطائرات الحالية ويستطيع تحليلها وتحديد اتجاهها وسرعتها.
- يعتمد الرادار على خاصية الكشف السلبي بمعنى انه لا يقوم بارسال اية موجات كاشفة (الرادارات الايجابية تقوم بارسال موجات تصطدم بالاجسام وتنعكس على سطحها عائدة لمصدرها ومن خلالها يتم رصد الهداف) وانما يقوم برصد وكشف اية موجات صادرة من رادارات واجهزة اتصال الطائرات وعن طريقها يقوم بتحديد مكان واتجاه الطائرة وتسمى هذه الطريقة بالكشف الصامت ولا يمكن من خلالها كشف موقع الرادار.
- يمتلك الرادار خاصية (LPI Low Probability of Intercept) وهي خاصية تمتلكها الرادارات الحديثة تعتمد على التغيير السريع بين ترددات الموجات الرادارية فيصعب على اجهزة الانذار (RWR Radar Warning Receiver) الخاصة بالطائرات ان تكتشفها.
- يبلغ المدى الكاشف للرادار 500 كلم وتم تطويره ليصل الى 800 كلم.
- تمتلك مصر 13 رادارا منه يتم تحديثهم باستمرار.
6- رادار P-11 الروسي :
وهو رادار كشف جوي متخصص في رصد الاهداف شديدة الارتفاع ويبلغ مداه الراصد 300 كلم واقصى ارتفاع 34 كلم.
7- رادار P-12 Spoon Rest B الروسي :
وهو رادار روسي ثنائي الابعاد خاص بالانذار المبكر ويبلغ مداه 275 كلم ويصل الى ارتفاع 25 كلم.
- تمتلك مصر هذا الرادار بأعداد كبيرة غير معروفة حيث انه يعمل مصاحبا لبطاريات صواريخ SAM-2/Volga او طير الصباح.
- يتميز هذا الرادار بقدرته على العمل بالتزامن مع رادار مماثل وعلى نفس التردد لتكوين محطة رصد ذات مدى كاشف يصل الى ضعف المدى القياسي.
8- رادار P-14 Tall King A الروسي :
وهو رادار روسي ثنائي الابعاد مخصص للانذار المبكر ويصل مداه الراصد الى 600 كلم ويصل الى ارتفاع 50 كلم.
- الرادار تم تطويره بأنظمة حماية مضادة للتشويش والاعاقة السلبية (ECCM Electronic Counter-Countermeasures) بالاضافة لأنظمة معالجة بيانات وانظمة دعم وتبادل معلوماتي مع انظمة الدفاع الجوي والرادار الاخرى.
- يستطيع الرادار ان يتعقب مصادر التشويش نفسها بجانب امكانية معالجة اوتوماتيكية لبيانات 120 هدف خلال 10 ثواني في دورة المسح الجوي الالكتروني الواحدة.
9- رادار P-15 الروسي :
تمتلكه مصر بأعداد كبيرة غير معروفة بفئتين :
1- P-15 M1 Flat face وهو رادار مسح جوي ورصد متخصص في كشف الاهداف على الارتفاعات المنخفضة ويبلغ مداه 220 كلم واقصى ارتفاع 6 كلم ويستطيع رصد هدف على ارتفاع 300 متر من مسافة 70 كلم.
2- P-15 M2 Squat Eye وهو رادار متخصص في البحث الجوي ويبلغ مداه 128 كلم.
- يعمل رادار P-15 مصاحبا لبطاريات صواريخ SAM-3 Pechora-2M.
- الرادار يحتوي على نظام IFF للتعرف على العدو والصديق.
10- رادار P-18 الروسي :
وهو رادار روسي مبني على الرادار P-12 في الاساس ولكن بقدرات اكبر.
- تم تطوير هذه الرادارات الى الفئة P-18-2 بالقدرات الاتية :
1- امكانية كشف الطائرات الشبحية (هذا الرادار استطاع ان يكشف طائرة الشبح الامريكية التي اسقطتها الدفاعات الجوية الصربية في كوسوفو سابقا).
2- تغيير هوائيات الاستشعار القديمة من نوعية الانابيب المفرغة (Vacuum Tubes) بأخرى حديثة من المواد الصلبة (Solid-State) لزيادة الاداء.
3- معالج رقمي لاشارات الرادار (Radar Signal Digital Processor) وآخر رقمي لتحديد الاهداف المتحركة (DMTI Digital Moving Target Indication) بالاضافة لأنظمة كمبيوترية لمعالجة البيانات واختبار الاداء.
4- معدات معالجة بيانات ووصلة بيانية بأنظمة التحكم النيراني الاوتوماتيكية الحديثة بالاضافة لنظام تحكم اوتوماتيكي للترددات.
5- نظام تصدي للتشويش والاعاقة الالكترونية المعادية ومعدات مضادة للتداخل الرقمي السلبي للاشارات.
- يصل مدى الكشف الراداري الى 270 كلم ويصل اقصى ارتفاع الى 35 كلم بالاضافة لأمكانية كشف هدف على ارتفاع 500 متر من مسافة 60 كلم بجانب امكانية رصد الاهداف الجوية المسؤولة عن عمليات الاعاقة والشوشرة الالكترونية وتتبعها بكفاءة تامة.
- الرادار يحتوي على نظام IFF للتعرف على العدو والصديق.
- تقوم مصر بعملية دمج لهذا الرادار مع رادار P-14 السابق ذكره لزيادة القدرة القصوى على كشف الطائرات الشبحية.
11- رادار P-35 الروسي :
وهو رادار متخصص في الانذار المبكر حصلت مصر على النسخة الصينية منه.
- يستطيع الرادار ان يرصد الاهداف الجوية من مسافة 370 كلم وعلى ارتفاع 25 كلم.
- تم تطوير الرادار باعادة تصميم هوائيات الاستشعار لزيادة سرعة المسح الجوي واضافة فلاتر استقطاب للموجات الكهرومغناطيسية (Polarization Filters) مانعة للتداخل السلبي للاشارت بجانب زيادة قدرة رصد الاهداف الجوية على ارتفاع اقل من 300 متر واخيرا اضافة قدرة ظبط الاشارات والنبضات لتبقى سليمة لأطول فترة ممكن ضد التشويش المعادي النشط.
- الرادار يحتوي على نظام IFF للتعرف على العدو والصديق.
12- رادار Lion البريطاني :
وهو رادار رصد جوي ثنائي الابعاد بريطاني الصنع.
- يبلغ اقصى مدى كاشف للرادار 500 كلم في دائرة كاملة ويبلغ اقصى ارتفاع له 25 كلم.
13- رادار TRS-2100 Tiger S الفرنسي :
وهو رادار دفاع جوي ثنائي الابعاد لرصد الاهداف الجوية المنخفضة الارتفاع ويحتوي على انظمة شديدة المقاومة للتشويش المعادي ويحتوي على نظام تعريف العدو والصديق IFF.
- يبلغ اقصى مدى للرادار 370 كلم.
14- رادار JY-9A الصيني :
وهو رادار دفاع جوي ثلاثي الابعاد متخصص في كشف الاهداف الجوية على الارتفاعات المنخفضة.
- يستطيع الرادار ان يعمل في بيئة كاملة من التشويش الالكتروني المعادي بالاضافة لخاصية الرصد الكامل في بيئة مليئة بالتضاريس العشوائية الصعبة.
- يصل اقصى مدى كاشف للرادار الى 150 كلم واقصى ارتفاع الى 10 كلم.
15- رادار YLC-6M المصري :
وهو رادار ثنائي الابعاد مصنع في المصانع الحربية المصرية مخصص لكشف جميع الاهداف الجوية على الارتفاعات المنخفضة والمتوسطة في مختلف الظروف الجوية.
- يحتوي على انظمة توجيه وظبط باستخدام ال GPSبالاضافة لأنظمة IFF للتعرف على العدو والصديق.
- يتميز بقدرة عالية على سد الثغرات في الرصد الجوي على الارتفاعات المنخفضة والشديدة الانخفاض.
- يمكن استخدام الرادار كمحطة قيادة وسيطرة لتوجيه المقاتلات لمهامها المختلفة.
- يستطيع التصدي لاعمال الاعاقة والتشويش المعادي (ECCM Electronic Eounter-Counter Measures).
- يبلغ المدى الكاشف للراادار حوالي 150 – 200 كلم حسب حجم وطبيعة الاهداف الجوية.
16 – رادار AN/MPQ-64 Sentinal الامريكي :
وهو رادار دفاع جوي قصير المدى يعمل مصاحبا لبطاريات Avenger ويستطيع تفادي الصواريخ المضادة للرادار والتصدي لاعمال الاعاقة الالكترونية ويعمل على النطاق X-Band.
- يصل مدى الرادار الى 40 كلم واقصى ارتفاع 20 كلم.
- تمتلك مصر 12 رادار من هذا النوع.
17- رادار Trackstar الامريكي :
وهو رادار دفاع جوي متخصص في تتبع الاهداف ويستطيع التقاط اهداف جوية بعدد 64 هدف ويعمل على النطاق D-Band.
- يبلغ مدى الرادار حوالي 30 – 60كلم ويستطيع رصد الاهداف الجوية على الارتفاعات المنخفضة ويحتوي على تظام IFF للتعرف على العدو والصديق.
بخلافا الرادارات التى تم التعاقد عليها مع فرنسا و روسيا و الصين و اوكرانيا فيما بعد 2013 المخصصة لرصد الشبحيات و التى لم تعلن تفاصيلها بشكل كامل بالاضافة الى انضمام طائرة هوك آي 2000 امريكية تاسعة هناك مفاوضات مع الصين على منظومة KJ-500 الاواكسي الصيني الحديث العامل على الحيز الترددي L-band و المخصص لرصد الشبحيات بفضل الطول الموجي الكبير و تتمتع بمدي موسع يقال انه من ابعد رادارات الانذار المبكر مدي فى العالم و تستعمل رادار ايسا ثلاثي الاوجه لا يدول حيث يغطي كل وجه من اوجه الرادار 120 درجة يتوفر الاوجه الثلاث تغطية شاملة 360 درجه .
