صناعة المدرعات المجنزرة التركية

هل هناك دولة عربية تنافس تركيا في هذا المجال ؟


  • مجموع المصوتين
    26
  • الاستطلاع مغلق .
إنضم
11 أبريل 2016
المشاركات
459
التفاعل
1,464 1 0

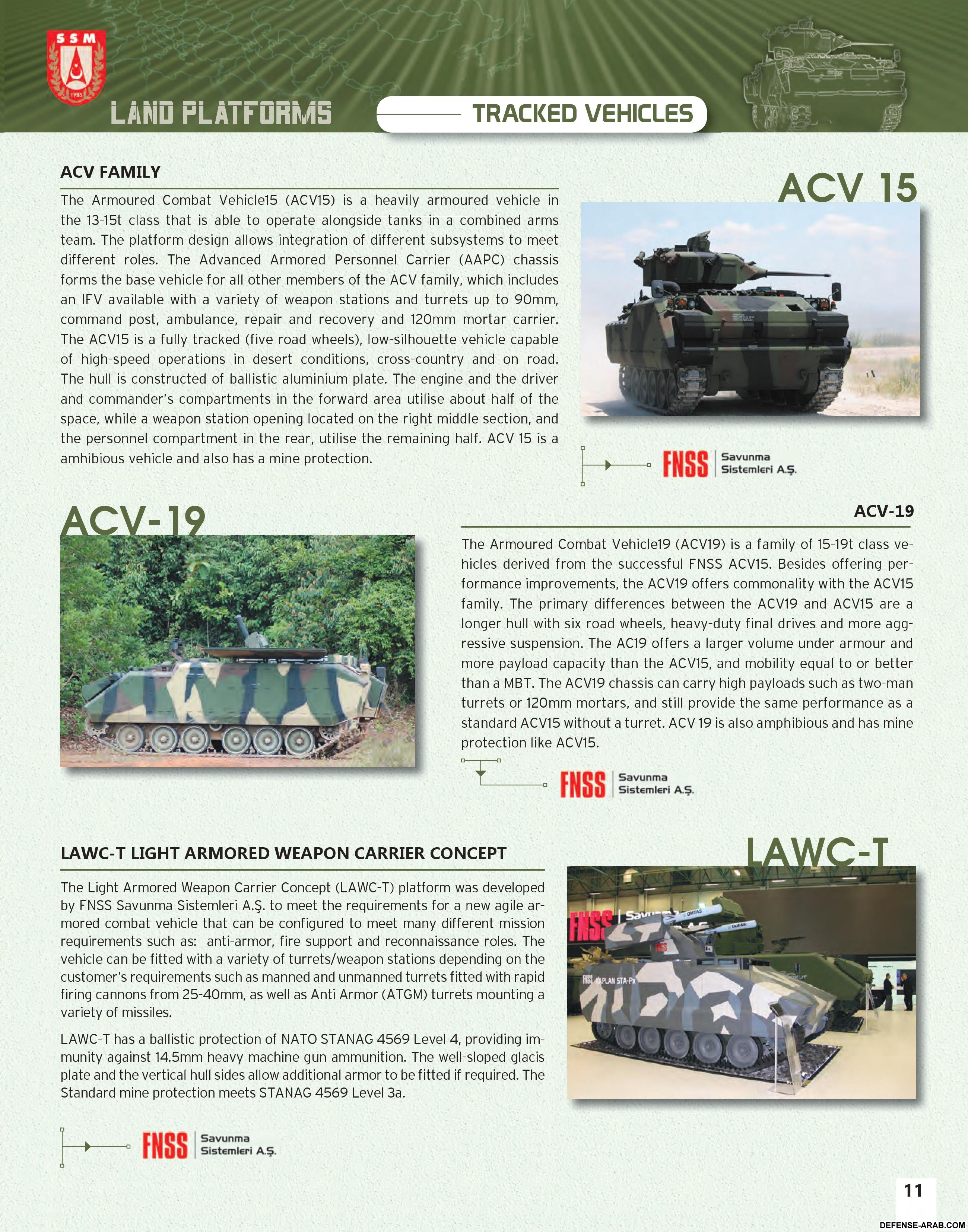

54831


ACV FAMILY عائلة المركبة القتال المدرعة



ACV 15 مدرعة القتال 15
الصورة الاولى


مدرعة القتال (ACV15) هي مركبة مدرعة في فئة 13-15 طن قادرا على العمل جنبا إلى جنب مع الدبابات في فريق الأسلحة المجتمعة. تصميم المنصة يسمح تكامل الأنظمة الفرعية المختلفة لتلبية أدوار مختلفة. شاصية العربة المدرعة ناقلة الافراد المتقدمة (AAPC)هي قاعدة المركبة لجميع افراد اسرة ACV، والذي يتضمن IFV(مركبة مشاة قتالية مدرعة) متاحة مع مجموعة متنوعة من محطات سلاح والأبراج حتى 90mm، مقر القيادة والإسعاف والإصلاح والتعافي و وناقلة 120MM هاون. وACV15 هي مجنرزة بالكامل (خمسة عجلات طريق)، وانخفاض ارتفاع العربة قادرة على عمليات عالية السرعة في ظروف صحراوية، عبر البلاد وعلى الطريق. يتم إنشاء الهيكل من الواح الألمنيوم البالستية. المحرك والسائق وحجرات قائد في المنطقة إلى الأمامية تستغل ما يقرب من نصف مساحة، في حين منصة السلاح تقع في الجزء الأوسط تماما، ومقصورة الافراد في الخلف، تشغل النصف المتبقي , المدرعة متعددة الاوجهة والاستخدمات ولديها حماية من الالغام
قد يكون هناك خطاء كتابي من الكاتب وتتحول الترجمة الى برمائية






عربة القتال المدرعة (Vehicle19 )(ACV19)

الصورة الثانية


عربة القتال المدرعة (Vehicle19 )(ACV19) هي عائلة من المركبات الفئة 15-19 طن المستمدة من النجاح FNSS ACV15. بالإضافة إلى تقديم تحسينات في الأداء، وACV19 تقدم القواسم المشتركة مع الأسرة ACV15. . الفروق الأساسية بين ACV19 وACV15 هي بدن أطول مع عجلات ستة ، ومحرك لوجابات اقسى وتعليق أكثر عنف. يقدم AC19 حجم أكبر تحت الدرع وأكثر قدرة للحمولة من ACV15، والتنقل مساوية أو أفضل من الدبابة الرئيسة. هيكل ACV19 يمكن أن يحمل حمولات عالية مثل ابراج لرجلين أو قاذف الهاون 120MM ، والتي لا تزال توفر نفس الأداء كما (ACV15 القياسية) بدون البرج. (ACV19) هي أيضا برمائية ولها حماية ضد الألغام مثل ACV15.





الصورة الثالثة
LAWC-T LIGHT ARMORED WEAPON CARRIER CONCEPT
مفهوم الناقلة المسلحة المدرعة الخفيفة


هل هذا الفديو هو المناسب ؟
تم تطوير مفهوم الناقلة المسلحة المدرعة الخفيفة (LAWC-T) منصة طورت بواسطة FNSS Savunma SISTEMLERI فنس التركية.
لتلبية متطلبات عربة مدرعة رشيقة جديدة القتالية التي يمكن تهيئتها لتلبية متطلبات كثيرة مهمة مختلفة مثل: المضادة للدروع، الدعم الناري وادوار الاستطلاع. العربة يمكن تزويدها بمجموعة متنوعة من الأبراج محطات سلاح / اعتمادا على متطلبات العملاء مثل الأبراج المأهولة وغير المأهولة مزودة بمدافع اطلاق السريعة من 25-40mm، وكذلك ابراج صاروخ موجه مضاد للدروع(ATGM) و مجموعة متنوعة من الصواريخ. LAWC-T يمتلك حماية باليستية من حلف شمال الاطلسي STANAG 4569 مستوى 4، وتوفير الحصانة من ذخيرة مدفع رشاش عيار14.5MM الثقيل. الوح العازل المائل منحدر بشكل جيد الهيكل الرأسي على الاجناب تسمح للدروع إضافية لتركيبها إذا لزم الأمر. حماية الألغام القياسية تلبي مستوى STANAG 3A 4569 مستوى

تعريفات
صاروخ موجه مضاد للدروع ATGM
STANAG 4569 مستوى الحماية القياسي لناتو لعربات الخفيفة واللوجستية



:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::



مدرعات مجنزرة

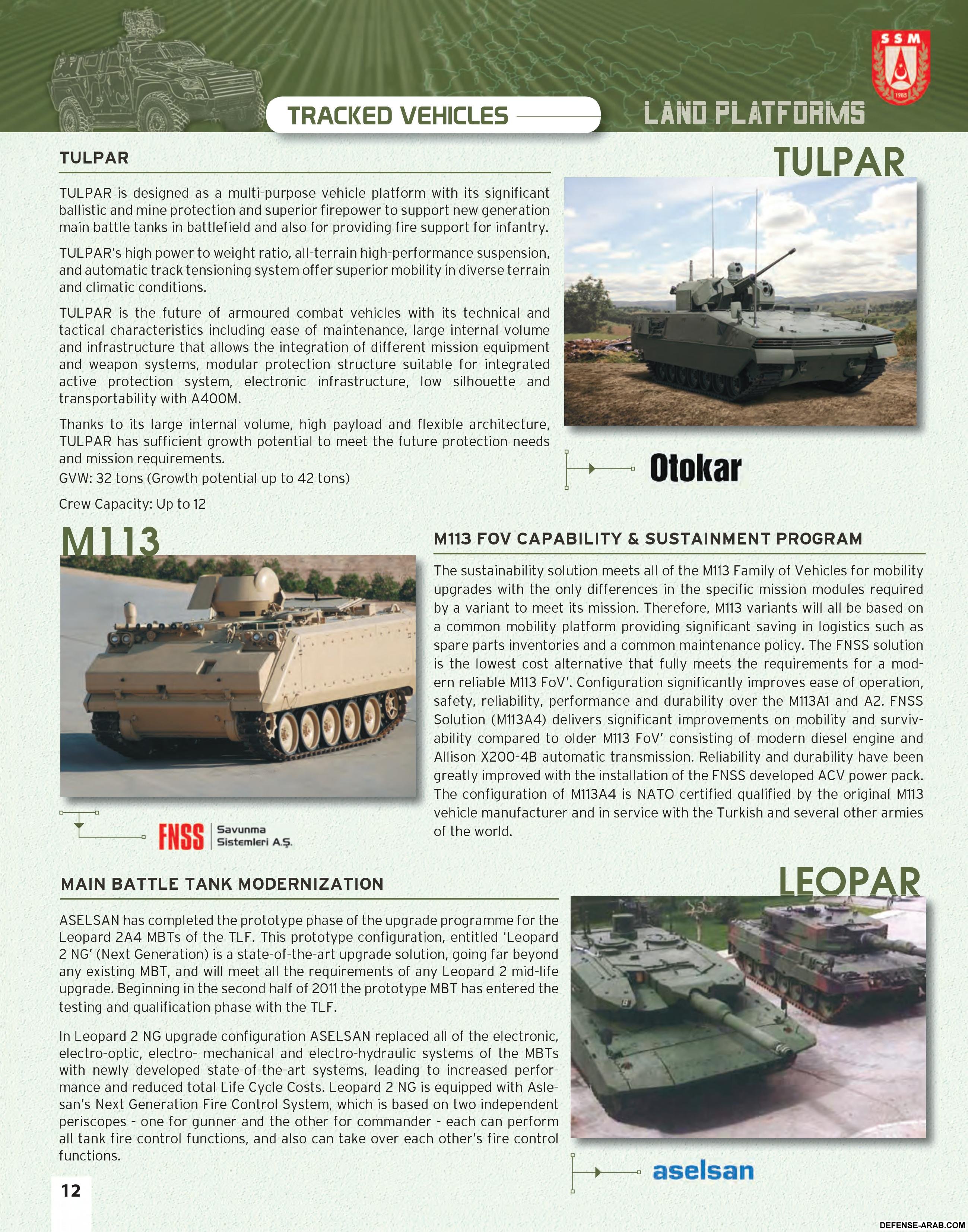

54834



(Tulpar (IFV تولبار

الصورة الاولى


تم تصميم تولبار كمنصة مركبة متعددة الأستخدامات مع حماية كبيرة لها باليستية ومقاومة الألغام و قوة النيران متفوقة لدعم الجيل الجديد من دبابات القتال الرئيسية في ساحة المعركة، وكذلك لتوفير الدعم الناري للمشاة. تولبار القوة العالية نسبتاً لوزنها، تعليق عالي الأداء في جميع التضاريس، ونظام شد(توتر) الجنزير الآلي تقدم قدرة تنقل متفوقة في التضاريس المتنوعة والظروف المناخية. تولبار هو مستقبل المركبات القتالية المدرعة ذات الخصائص الفنية والتكتيكية بما في ذلك سهولة الصيانة، وحجم داخلي كبير والبنية التحتية التي تسمح للتكامل المعدات المختلفة للمهمة ومنظومات الأسلحة، هيكل حماية مرن مناسب لنظام حماية فعال متكامل، والبنية التحتية الإلكترونية، وانخفاض الصورة ظلية وقابلية النقل مع A400M. وبفضل حجمها الكبير الداخلي، تتمتع بحمولة عالية وبنية مرنة، تولبار لديها امكانات نمو كافية لتلبية احتياجات الحماية واحتياجات المهمة في المستقبل. GVW: 32 طن (إمكانات نمو الوزن تصل إلى 42 طن) الطاقم : ما يصل إلى 12





M113

M113 FOV برنامج القدرة والاستدامة
الصورة الثانية


حل الاستدامة يلبي متطلبات جميع افراد عائلة مركبات M113 ترقيات المتُنقل (العربة ) مع الاختلاف فقط في نماذج المهمة الخاصة التي تختلف باختلاف نوع المهمة

ولذلك، فإن انواع M113 تستند على منصة تنقل مشتركة ( واحدة ) توفر وفورات كبيرة في مجال الخدمات اللوجستية مثل مخزون قطع الغيار وسياسة الصيانة المشتركة. M113 FOV الموثوقة هي الحل من FNSS هو البديل بأدنى تكلفة التي تلبي تماما المتطلبات . التكوين الجديد اعطى تحسن كبير في سهولة التشغيل والسلامة والموثوقية والأداء والمتانة مقارنتاً مع M113A1 و A2. الحل من FNSS
(M113A4) تقدم تحسينات كبيرة في التنقل والقدرة والبقائية بالمقارنة مع كبار السن M113FOV " و تتكون من محرك ديزل حديث وناقل حركة أوتوماتيكي أليسون X200-4B . الاعتمادية والمتانة قد تحسنت إلى حد كبير مع تنصيب FNSS حزمة طاقة ACV المتطورة..
تكوين M113A4 حاصلعلى شهادة تأهل منظمة حلف شمال الأطلسي من قبل الشركة المصنعة لعربات M113 وهي في الخدمة في تركيا ومع جيوش اخرى حول العالم






LEOPAR
برنامج تحديث دبابة القتال الرئيسية

الصورة الثالثة



أكملت اسيلسان مرحلة النموذج الأولي للبرنامج الترقية ليوبارد 2A4 . هذا النموذج التكويني ، بعنوان "ليوبارد 2 NG" (الجيل القادم) هو افضل ترقية تمت، ولقد ذهب الى ماهو ابعد من اي دبابة قتال رئيسية، وسوف يلبي جميع متطلبات ترقية منتصف العمر لأي ليوبارد 2. ابتداء من النصف الثاني من عام 2011 الدبابة النموذج دخلت الاختبار ومرحلة التأهيل مع TLF. في ليوبارد 2 NG ترقية التكوين من اسيلسان استبدالت كل من، الكترونيات الكهروبصرية، والأنظمة الكتروميكانيكية والكتروهيدروليكية لدبابة القتال الرئيسة بانمه هي الاحدث على الاطلاق ، مما يؤدي إلى زيادة الاداء وتخفيض تكلفة على مدى عمرها. وقد تم تجهيز ليوبارد 2 NG مع نظام اسيلسان لتحكم بالنيران من الجيل القادم، الذي يقوم على اثنين من المناظير مستقلة - واحد للمدفعجي والآخر للقائد - يمكن لكل واحد أداء جميع وظائف التحكم نيران الدبابة، وأيضا يمكن يمكن ان يتحكما مع بعض بوضائف التحكم باطلاق النار


............................................................................................................................................

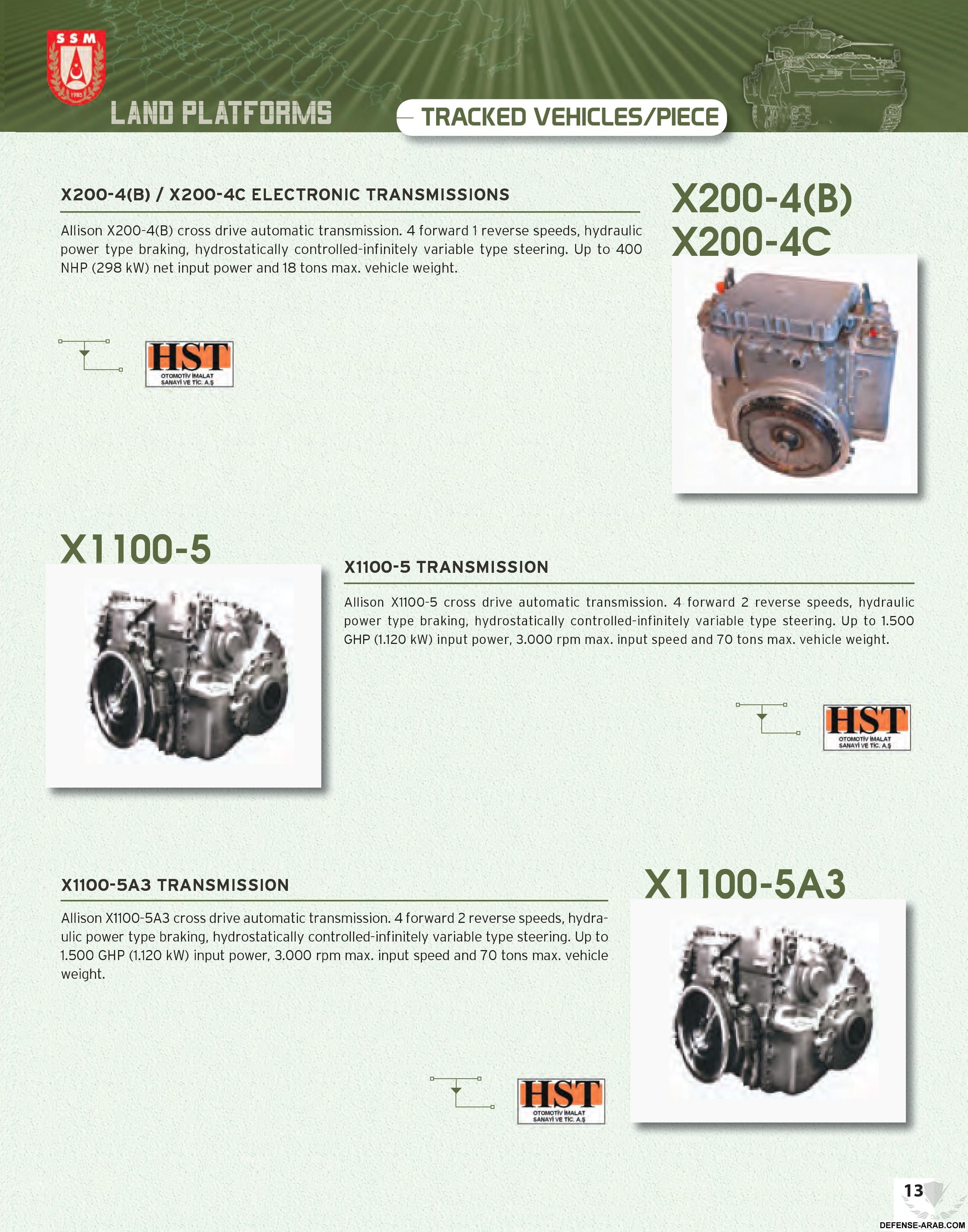

54835


قطع المجنزرات

ناقل حركة أوتوماتيكي أليسون X200-4B / X200-4C
الصورة الاولى

ناقل حركة أوتوماتيكي أليسون X200-4B .اربع سراعات ( غيرات تعشيق) الى الامام و واحد للوراء وفرامل هيدروليكية ,تحكم هيدروستاتيكلي لمختلف انواع القيادة بلاحدود, ما يصل الى 400 NHP
(298كيلوواط) صافي مدخلات الطاقة (القوةاو الطاقة القدرة POWER? فيزياء) و 18 طن كحد أقصى وزن العربة.




ناقل حركة X1100-5
الصورة الثانية
ناقل حركة أوتوماتيكي أليسون X1100-5 .اربع سراعات ( غيرات تعشيق) الى الامام و واثنين للوراء وفرامل هيدروليكية ,تحكم هيدروستاتيكلي لمختلف انواع القيادة بلاحدود ,ما يصل الى 1500 GHP
(1120كيلوواط) مدخلات الطاقة، 3.000 دورة في الدقيقة كحد أقصى (القوةاو الطاقة القدرة POWER? فيزياء) و 70 طن كحد أقصى وزن العربة.





ناقل حركة X1100-5A3
الصورة الثالثة
ناقل حركة أوتوماتيكي أليسون X1100-5A3.اربع سراعات ( غيرات تعشيق) الى الامام و واثنين للوراء وفرامل هيدروليكية ,تحكم هيدروستاتيكلي لمختلف انواع القيادة بلاحدود ,ما يصل الى 1500 GHP
(1120كيلوواط) مدخلات الطاقة، 3.000 دورة في الدقيقة كحد أقصى (القوةاو الطاقة القدرة POWER? فيزياء) و 70 طن كحد أقصى وزن العربة.




......................................................................................................................

هذة المدراعات المجنزرة من مجلد صناعة الدفاع
هناك مدرعات اخرى مجنزرة تمت بعد اصدار هذا المجلد
هل لديك اضافة في هذا الجانب شاركنا

مثلا هذه لم تذكر
Kaplan-20 ACV



وهذه


FNSS - ACV 30 Self-Propelled Anti-Air Gun



حبر على ورق @حبر على ورق

الصورة الثالثه في ناقل ركة بيني وبينك انا في هالامور مو كويس لو في خطاء صححه لو سمحت لان مصطلحات هندسة وفيزياء مو تمام انا هنا شان اعدل في المجلد

ممكن مواصفات تولبار ؟ هل هي صناعه تركيه بالكامل ؟

هذة المدراعات المجنزرة من مجلد صناعة الدفاع
هناك مدرعات اخرى مجنزرة تمت بعد اصدار هذا المجلد
هل لديك اضافة في هذا الجانب شاركنا

مثلا هذه لم تذكر
Kaplan-20 ACV



وهذه


FNSS - ACV 30 Self-Propelled Anti-Air Gun



يبدو انها كونفجريشنز للمدراعات في الاعلى

configuration تعديل الشكل التكويني لمادة لتلبي متطلبات وضيفة معينة

ممكن مواصفات تولبار ؟ هل هي صناعه تركيه بالكامل ؟

نعم صناعة تركية بنيت كي تعمل الى جانب دبابة التاي التركية وهي مبنية من قبل شركة اوتوكار المنتجة للدبابة
الحمولة: قائد مدفعي سائق +9 جنود
مدفع : 30 ملم + مدفع ثانوي 7 ملم
تحمل صواريخ مضادة للدبابات
الوزن من 35 الى 45 طن حسب التجهيزات والدروع
70 كلم في الساعة
700 المدى كلم
فيديو


Tulpar_tracked_armoured_infantry_fighting_vehicle_Otokar_Turkey_Turkish_defense_industry_military_technology_002.jpg




نعم صناعة تركية بنيت كي تعمل الى جانب دبابة التاي التركية وهي مبنية من قبل شركة اوتوكار المنتجة للدبابة
الحمولة: قائد مدفعي سائق +9 جنود
مدفع : 30 ملم + مدفع ثانوي 7 ملم
تحمل صواريخ مضادة للدبابات
الوزن من 35 الى 45 طن حسب التجهيزات والدروع
70 كلم في الساعة
700 المدى كلم
فيديو


Tulpar_tracked_armoured_infantry_fighting_vehicle_Otokar_Turkey_Turkish_defense_industry_military_technology_002.jpg

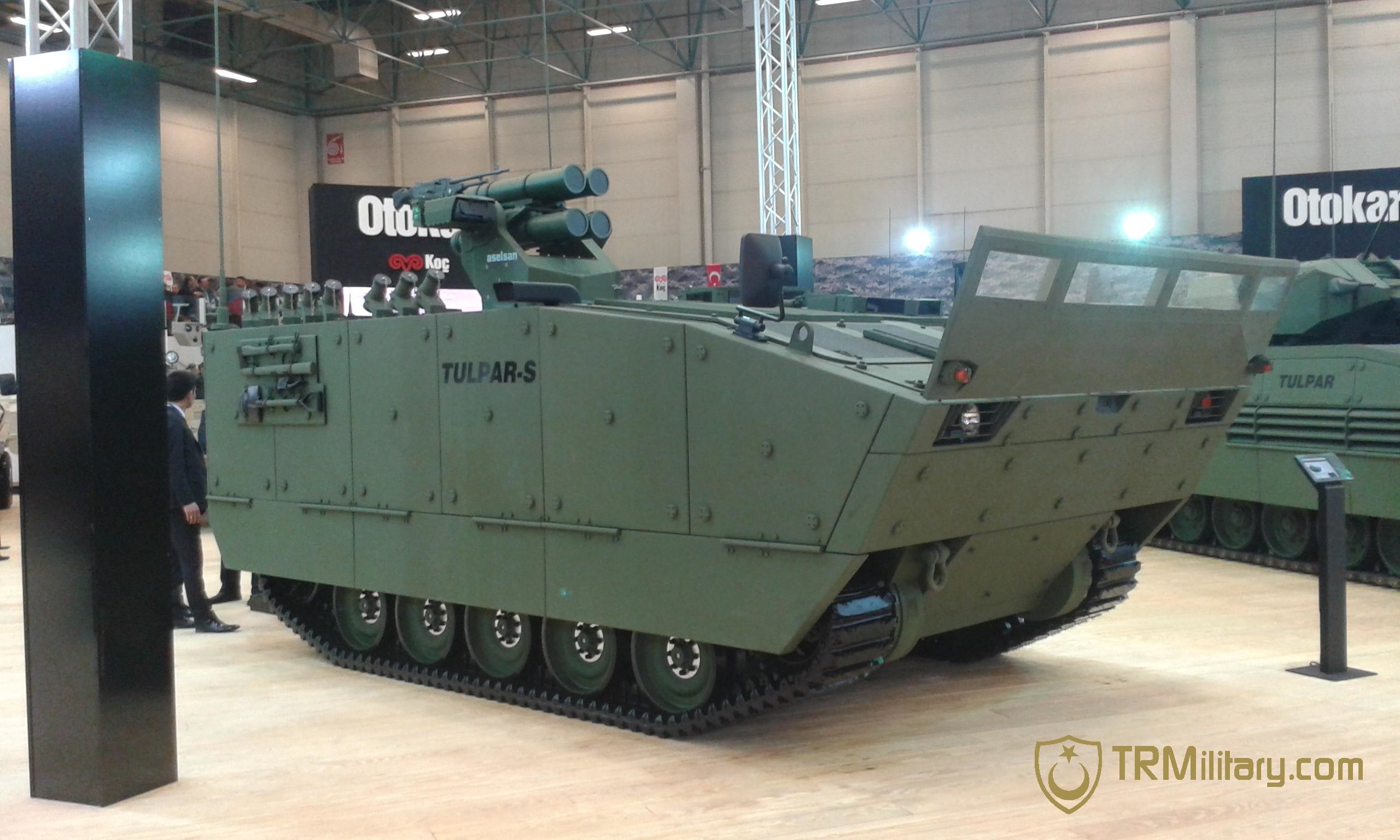

الصور الاخيرة تولبار نموذج برمائية

ابداع تركي في المدرعات والدبابة

رغم تخصصهم في انظمة التسليح والالكترونيات والردارت الحرب

الصور الاخيرة تولبار نموذج برمائية

ابداع تركي في المدرعات والدبابة

رغم تخصصهم في انظمة التسليح والالكترونيات والردارت الحرب

نعم نموذج برمائية محملة بنظام التركي المطور المضاد للدروع
هناك موضوع للاخ فادي الشام يخص النظام

نظام إطلاق الصواريخ مضادة للدبابات من شركة Aselsan التركية

نعم صناعة تركية بنيت كي تعمل الى جانب دبابة التاي التركية وهي مبنية من قبل شركة اوتوكار المنتجة للدبابة
الحمولة: قائد مدفعي سائق +9 جنود
مدفع : 30 ملم + مدفع ثانوي 7 ملم
تحمل صواريخ مضادة للدبابات
الوزن من 35 الى 45 طن حسب التجهيزات والدروع
70 كلم في الساعة
700 المدى كلم
فيديو


Tulpar_tracked_armoured_infantry_fighting_vehicle_Otokar_Turkey_Turkish_defense_industry_military_technology_002.jpg






حسب المواصفات تتفوق على البرادلي بجداره ،، هل نظام القتل الصعب مركب عليها ؟

أتمنى ان نتعاقد عليها مع الالتاي بعدد لا يقل عن 2000 حتى نخرج الام 113 من الخدمة .

حسب المواصفات تتفوق على البرادلي بجداره ،، هل نظام القتل الصعب مركب عليها ؟

أتمنى ان نتعاقد عليها مع الالتاي بعدد لا يقل عن 2000 حتى نخرج الام 113 من الخدمة .

الانظمة تركبها على جيب شيروكي اذا في مجال( مساحة ) واذا متوفره فلوس
اي نظام حماية سلاح الكترونيات تدريع ... الخ يعتبر ترقية
على رغبة والمتطلبات
بالعربي سيارة سياحي وسيارة فل كامل الفرق كبير بس في فرق بسعر

حسب المواصفات تتفوق على البرادلي بجداره ،، هل نظام القتل الصعب مركب عليها ؟

أتمنى ان نتعاقد عليها مع الالتاي بعدد لا يقل عن 2000 حتى نخرج الام 113 من الخدمة .

يركب عليها حسب المشتري وامكانياتة المادية
النظام التركي سيتم تركيبة على دبابة التاي والمدرعات التركية الاخرى حسب الحاجة
هيا اقرب الى المدرعة الالمانية البوما
من ناحية المواصفات والاعتمادية
مواصفات البوما
السرعة 70 كم
المدى 600 كم
الحمولة قائد سائق رامي + 8
تتحمل القدائف من عيار 30 ملم
من جميع الجوانب تتحمل القدائف 14 ملم
تتحمل العبوات الناسفة وزن 10 كليو
قريبة من مواصفات تولبار

التعديل الأخير:
اعتقد دعم دولة زى الامارات فى مشاريعها العسكرية ووضع ميزانيات كبيرة زى الغرب مع شركاتها افضل بكتير من نقل التقنيات التركية بل على العكس انت هتكون المصنع من الابرة للصاروخ فى منطقتك ومش بعيد تصدر لل 22 دولة عربية افضل !
اتمنى الخليج عمل شركات تصنيع اسلحة موحدة زى لوكهيد او نورثورب جرومان لها فروع فى الخليج ودعمها ويا حبذا لو الخليج اتحد فى تصنيع دبابة تجمع افضل التقنيات توفر المواصفات المطلوبة للبيئة الخليجية الصحراوية وهتلاقى صدى كويس ّتحّ

اعتقد دعم دولة زى الامارات فى مشاريعها العسكرية ووضع ميزانيات كبيرة زى الغرب مع شركاتها افضل بكتير من نقل التقنيات التركية بل على العكس انت هتكون المصنع من الابرة للصاروخ فى منطقتك ومش بعيد تصدر لل 22 دولة عربية افضل !
اتمنى الخليج عمل شركات تصنيع اسلحة موحدة زى لوكهيد او نورثورب جرومان لها فروع فى الخليج ودعمها ويا حبذا لو الخليج اتحد فى تصنيع دبابة تجمع افضل التقنيات توفر المواصفات المطلوبة للبيئة الخليجية الصحراوية وهتلاقى صدى كويس ّتحّ




اعتقد القرار سياسي الذي ينقصنا
اردوغان واغلوا صرحوا مرار وتكرار انهم يرغبون بالاكتفاء في التسليح في السنوات القليلة القادمة والتصدير

هنيئا لتركيا بقادتها

وحفظ الله المملكة ودول الخليج والمسلمين من كل مكروه

اعتقد دعم دولة زى الامارات فى مشاريعها العسكرية ووضع ميزانيات كبيرة زى الغرب مع شركاتها افضل بكتير من نقل التقنيات التركية بل على العكس انت هتكون المصنع من الابرة للصاروخ فى منطقتك ومش بعيد تصدر لل 22 دولة عربية افضل !
اتمنى الخليج عمل شركات تصنيع اسلحة موحدة زى لوكهيد او نورثورب جرومان لها فروع فى الخليج ودعمها ويا حبذا لو الخليج اتحد فى تصنيع دبابة تجمع افضل التقنيات توفر المواصفات المطلوبة للبيئة الخليجية الصحراوية وهتلاقى صدى كويس ّتحّ

اعطنا نماذج لمدرعات مجنزرة عربية تضاهي هذه الصناعات التركية
هل يوجد تولبار عربي ؟ صناعة وطنية تركية تولبار





الاردن



مصر




لم توفق في وجهة نظري

تولبار ليست M113
FNSS التركية تدعمهم
In addition to vehicle sales, FNSS realizes sales of spare parts, kits, subsystems and logistics packages. In this context, the company signed a long term contract with Belgium Army to provide logistics and technical support to their existing M113 and AIFV type vehicles. FNSS also exported parts and subsystems to the countries such as Canada, USA, Chile, Australia, Pakistan, Egypt, Jordan, Saudi Arabia and continues sales to NAMSA (NATO Maintenance and Supply Agency).

https://www.nurol.com.tr/en/defensive-and-fabrication-sector/fnss-defense-systems-co-inc.html
موقع الشركة

التطوير الإسرائيلي للإم 60 التركية تصدى لصاروخ مضاد للدروع بجدارة

للاسف تمجدون الاتراك لحلف سياسى فقط
لكن الواقع بيقول ان معظم علماء العرب خارج بلدانهم !! هم الافضل بلا استثناء تركيا ليست افضل
الواقع بيقول وفر الامور المادية وعلاقات جيدة مع مصنعى السلاح وانقل التقنيات وضيف عليها الى ان تصل للغرض المطلوب من يريد ذلك فلديه جنوب افريقية بصفقة مالية مميزة يستطيع نقل تقنيه +من يريد تصنيع صاروخ بسيطة بعلاقات وصفقة مالية يستطيع نقل من الصين او دول جنوب شرق اسيا الدول الناشئة فى تصنيع السلاح غرضها الاول المال فقط تستطيع جلب التكنلوجيا العسكرية او ابجديات التصنيع العسكرى ومن ثم تطلب صفقات مع الغرب بنقل فى حدود بما هومتاح نقله والباقى تكون جبته من شركات اخرى وتدمجه فى منظومه واحدة حتى لو كان اقل نسبيا لكن مع التطوير هتوصل لسلاح فعال اقل من الغربى لكن تصنيع عربى ودا تفرق كتير
مثلا الاردنين مشهود لهم بتطوير التدريع والمدرعات والمضادات لو تم دعم شركة هناك هتوفر المضادات مع نقل تقنيتها مجانا
الامارات نفس الحال فى تصنيع كورفيتات متوسطة ودرونات
تونس نفسها مشهود لها بتصنيع درونات
المغرب نفسها فى تصنيع السيارات والمحركات
اللى عاوز يبتدى ويثنع بنفسه مش مستنى ان الاتراك يدوله نقل تقنيه بل على العكس بل انت من ستبيع التقنية لهم بعد كدا ودى تفرق كتير

التطوير الإسرائيلي للإم 60 التركية تصدى لصاروخ مضاد للدروع بجدارة

هم الوحيدين الي استفادو من اسرائيل من دول التي تربطها علاقة باسرائيل اسلاميا
بس الان لهم كم سنة متباعدين

لم توفق في وجهة نظري

تولبار ليست M113
FNSS التركية تدعمهم
In addition to vehicle sales, FNSS realizes sales of spare parts, kits, subsystems and logistics packages. In this context, the company signed a long term contract with Belgium Army to provide logistics and technical support to their existing M113 and AIFV type vehicles. FNSS also exported parts and subsystems to the countries such as Canada, USA, Chile, Australia, Pakistan, Egypt, Jordan, Saudi Arabia and continues sales to NAMSA (NATO Maintenance and Supply Agency).

https://www.nurol.com.tr/en/defensive-and-fabrication-sector/fnss-defense-systems-co-inc.html
موقع الشركة

وش دخل موضوع توريد قطع غيار المدرعة M113 الجيش الامريكي والجيوش العربية في الموضوع
