بسم الله الرحمن الرحيم





CAR 816



( نظرة عامة )

هي سلاح تكتيكي يعمل بمكبس للغاز مع مزلاج بالية دوارة بعيار 5.56x45 ملم ناتو، مصممة للقوات العسكرية وقوات الشرطة الخاصة.

يتم التحكم بنظام الغاز بواسطة صمام قابل للتعديل بثلاث وضعيات:

الوضعية الأولى: للاستعمال في الظروف الاعتيادية.

الوضعية الثانية: للاستعمال في الظروف القاسية، استعمال ذخيرة ذات دفع منخفض أو وجود عوائق تمنعها من الأداء بفعالية.

الوضعية الثالثة: للاستعمال عند تركيب كاتم للصوت لضمان العمل بسلاسة.

وتتوفر البندقية بسبطانة ذات أطوال مختلفة تتراوح من 7.5"، 10.5" 14.5" و 16


( المواصفات الفنية )



العيار : 5,56x45 مم ناتو

الطول الكلي (أخمص ممتد) : 880mm

طول السبطانة : 7.5 انش , 10.5 انش , 14.5 انش , 16 انش

متوسط دوران الطلقة داخل السبطانة : 1:7 / 178 مم

الوزن بدون المخزن : 3,6 كجم

وزن الزناد : نوع 3,7 كجم و نوع 5,2 كجم

قياس حلقات الفوهة : ½ - 28 UNEF

سعة المخزن : 30

الأخمص : 6 أوضاع تلسكوبية

المقبض : A2

الزناد : مواصفات عسكرية قياسية

التحكم في وضع الأمان : آلي , نصف آلي , امان

مثبت الأقسام : الجهة اليسرى فقط

مثبت المخزن : الجهة اليمنى فقط


( بعض الصور )














في امان الله




عفواً خطاء في العنوان

نوع السلاح CAR 816 مب CAR 814​

ماشاء الله عليكم يا اولاد العم شغل مضبوط ّتحّ

عاد لا تنسونا ;)

مكبس الغاز ماذا تعني بها
1-ضغط الغاز المباشر على الكتلة مثل M16
2-ام عمود المدق القصير مثل G36

مكبس الغاز ماذا تعني بها
1-ضغط الغاز المباشر على الكتلة مثل M16
2-ام عمود المدق القصير مثل G36

مثل الM16 تماماً

السلاح مصمم على ان يكون مثل الm16


مثل الM16 تماماً

السلاح مصمم على ان يكون مثل الm16

السلاح مصمم على اساس CAR_15
اسلوب ضعط المباشر للغازات على الكتلة لاكمال الحركة الميكانيكية من احكام اغلاق الى فك الاغلاق
لكن لها عيوب بدا يتضح وهي استقرار الاوساخ داخل بدن السلاح يتسبب بالاعطال وتوقف السلاح
لذالك توجه امريكا لشراء السلاح الالماني HK 416 يستخدم تقنية عمود المدق القصير لدفع الكتلة يكون عمود المدق منفصل عن الكتلة هناك العديد من الدول التي تستخدم هذه التقنية مثل G36 و FN FAL و ودريغنوف و HK 416

مكبس الغاز ماذا تعني بها
1-ضغط الغاز المباشر على الكتلة مثل M16
2-ام عمود المدق القصير مثل G36

اتمنى لو ان كان هناك تعريب لأجزاء البنادق اذا كان لديك مرجع

للمصطلحات العربيه اتمنى ان تدلنا عليه مشكوراً.

السلاح مصمم على اساس CAR_15
اسلوب ضعط المباشر للغازات على الكتلة لاكمال الحركة الميكانيكية من احكام اغلاق الى فك الاغلاق
لكن لها عيوب بدا يتضح وهي استقرار الاوساخ داخل بدن السلاح يتسبب بالاعطال وتوقف السلاح
لذالك توجه امريكا لشراء السلاح الالماني HK 416 يستخدم تقنية عمود المدق القصير لدفع الكتلة يكون عمود المدق منفصل عن الكتلة هناك العديد من الدول التي تستخدم هذه التقنية مثل G36 و FN FAL و ودريغنوف و HK 416


النسخه car-814 تعمل بنفس طريقة ال m16 وهي كما تفضلت تحتاج للتنظيف بشكل

دوري ، ولكن النسخه المذكوره بالموضوع هي car-816 لاتعاني من هذه المشكله

اول نسخه عرضت كانت تعتمد نظام غاز مشابه ل G36 ولكن الآن تم تغييره لنظام

احدث يعزل الاوساخ عن بدن السلاح ويملك ميزة التحكم بالغاز بثلاث وضعيات

اسم النظام short stroke pushrod gas piston system


وهو معتمد على بنادق sig 516 و sig 716 السويسريه

هذه الصوره كمثال تبين الفرق بين car 814 (العلويه) و car 816

(السفليه)


هناك توجه اخر لتقنية قديمة جديدة
وهى عمود المدق الطويل مثل AK
بسبب قدرة التحمل العالية لهذه التقنية في الزخم الناري وسبب دفع الغازات الغير مباشرة على الكتلة





هناك توجه اخر لتقنية قديمة جديدة
وهى عمود المدق الطويل مثل AK
بسبب قدرة التحمل العالية لهذه التقنية في الزخم الناري وسبب دفع الغازات الغير مباشرة على الكتلة

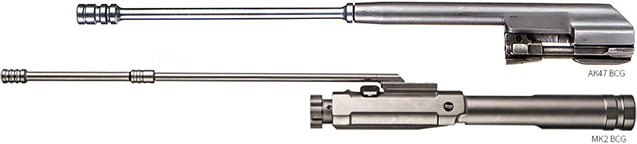

تصميم السلاح AK-47 يلجأ لآلية عمل ميكانيكية يطلق عليها "المكبس ذو الشوط الطويل" Long-stroke piston وهي آلية مستخدمة في الكثير من الأسلحة النارية الأخرى مثل FN MAG وTavor وغيرهما . مع هذا النظام المكبس يثبت ميكانيكيا إلى مجموعة المزلاج ويتحرك خلال كامل دورة التشغيل operating cycle . الفائدة الرئيسة لنظام الشوط الطويل ، بالإضافة إلى بساطة التصميم وصلابته ، هو أن كتلة ذراع المكبس تضاف إلى قوة دفع ناقل المزلاج bolt carrier ، مما يتيح خاصية أكثر إيجابية لانتزاع الخراطيش وكذلك الأمر بالنسبة للتذخير واللفظ والقفل . أيضاً ، ولكون الغاز لا يوجه أو يدفع بشكل راجع إلى حجرة النار chamber ، فإن السلاح يبقى نظيف لأطول فترة ممكنة ، بحيث يخفض هذا الأمر من احتمالية الأعطال الميكانيكية أو الخلل التشغيلي (المأخذ الرئيس على نظام المكبس ذو الشوط الطويل يكمن في استخدامه أجزاء متحركة ذات كتل كبيرة نسبياً مما يتطلب المزيد من الغاز لتشغيل النظام) .

كلام جميل ضعت بالتفاصيل لاكن السلاح جميل ومافي مشكله مالها حل
بالتوفيق
