بـــسم الله الـرحمن الـــرحيم

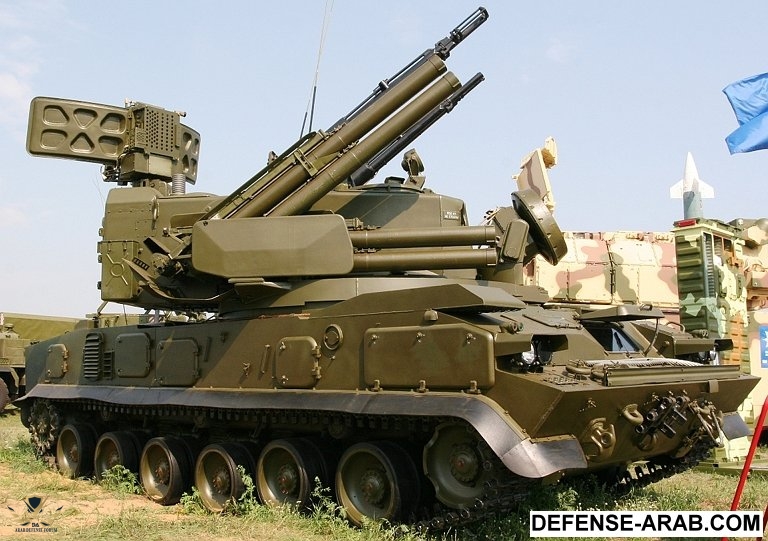

ﻧﻈﺎﻡ ﺍﻟﺪﻓﺎﻉ ﺍﻟﺠﻮﻱ ﺍﻟﺮﻭﺳي (TUNGUSKA 2SA) القصير المدى المستخدم ضد ضد الأهداف التى تطير على اﻼﺭﺗﻔﺎعات ﺍلمنخفضة .. ﺗﻨﺘﺠﻪ ﺷﺮﻛﺔ (ULYANOVSK) ﺍﻟﺮﻭﺳﻴﺔ .. طبعاََ هذا النظام يعرف حسب مسميات حلف الأطلسى الـ (NATO) بإسم (SA-19 GRISON) وقد قامت الشركة المنتجة فى الأساس بإنتاج (TUNGUSKA 2SA) ليحل محل المظومات القصيرة المدى الأقدم وهى (SHILKA ZSU-23-4) و (STRELA-1) و (STRELA-1M2) ..
ﻧﻈﺎﻡ الـ (TUNGUSKA 2SA) هو نظام ﻣﺸﺘﺮﻙ ﻣﻦ ﺍﻟﻤﺪﺍﻓﻊ ﻭﺍﻟﺼﻮﺍﺭﻳﺦ .. ﻭﻳﻤﻜﻨﻪ ﺍﻻﺷﺘﺒﺎﻙ ﻣﻊ ﺍﻷﻫﺪﺍﻑ ﺍﻟﻤﻬﺎﺟﻤﺔ ﻣﻦ ﻭﺿﻊ ﺍﻟﺜﺒﺎﺕ ﺃﻭ ﻣﻦ ﻭﺿﻊ ﺍﻟﺤﺮﻛﺔ ﻣﺴﺘﺨﺪﻣﺎً ﺍﻟﺼﻮﺍﺭﻳﺦ ﻟﻸﻫﺪﺍﻑ ﺍﻟﺒﻌﻴﺪﺓ ﻭﺍﻟﻤﺪﺍﻓﻊ ﻟﻠﺪﻓﺎﻉ ﺍﻟﻤﺮﻛﺰﻱ ﻋﻦ ﺗﺠﻤﻊ ﺍﻟﻘﻮﺍﺕ ..
ﻭﻳﻤﻜﻨﻪ ﺍﻟﺘﻌﺎﻣﻞ ﻣﻊ ﺍﻟﻄﺎﺋﺮﺍﺕ ﺍﻟﺘﻘﻠﻴﺪﻳﺔ كالمقاتلات ﺃﻭ ﺍﻟﻄﺎﺋﺮﺍﺕ ﺍﻟﻌﻤﻮﺩﻳﺔ ﻛﻤﺎ ﻳﻤﻜﻦ إﺳﺘﺨﺪﺍﻣﻪ ﺿﺪ ﺍﻷﻫﺪﺍﻑ ﺍﻟﺒﺮﻳﺔ .. وقد ﺍﻟﻨﻈﺎﻡ ﺩﺧﻞ ﺍﻟﺨﺪﻣﺔ فى البداية ﻓﻲ ﺍﻟﻘﻮﺍﺕ ﺍﻟﺒﺮﻳﺔ ﺍﻟﺮﻭﺳﻴﺔ ﻭﺍﻟﻘﻮﺍﺕ ﺍﻟﻬﻨﺪﻳﺔ ثم تم بيعه لعدة دول أخرى ..
تم البدء فى التفكير فى سنة (1970) فى صناعة نظام الـ (TUNGUSKA 2SA) بناء على طلب وزارة الدفاع السوفيتية وقد تم التفكير فى هذا النظام بعد أن رأى الخبراء السوفييت أن الذخيره المستعمله في المدفع (ZSU-23-4) وهي ذخائر من عيار (23) ملم أصبحت غير فعاله تجاه بعض الطائرات الاحدث مثل (A-10 ThUNDERBOLT II) الأمريكية الشهيرة وقد رأى الخبراء أن المدافع من عيار (30) ملم يمكن أن تكون فعاله اكثر ضد هذه الأهداف الجوية المدرعة إلى حد ما ..
المشروع إلى حد ما توقف أو تم إبطاء وتيرته بين عامى (1975) و عام (1977) بعد أن تم إنتاج منظومة الدفاع الجوى قصيرة المدى أيضاََ (9K33 OSA) والتى قد رأى البعض أنها تفى بنفس الأغراض التى تم التفكير فى التنجوسكا كى يلبيها وفى عامى (1980-1981) تم عمل الإختبارات اللازمة للنظام وفى سنة (1982) تم دخول النظام للخدمة وبدء الإنتاج الفعلى للمنظومة لدى الجيش السوفيتى وكانت النسخة الأولى هى (2K22) وتم عمل تحسينات عليها وأطلق على النسخة المحسنة المعدلة (2K22M/2S6M) وكانت فى البداية تملك (4) صواريخ فقط (2) صاروخ فى كل جنب ..
وفى سنة (1990) تم إنتاج النسخة (2K22M/2S6M) والتى كان عليها العديد من التحسينات وأهمها هو أن النسخة الجديدة أصبحت تحتوى على (8) صواريخ (4) صاروخ فى كل جنب وتم تطوير أنظمة إدارة النيران والصواريخ والقدرة الكاملة للمنظومة ..
وفى سنة (2003) دخلت النسخة الأحدث (TUNGUSKA-M1 or 2K22M1) والتى تم تطوير الصواريخ الخاصة بها وأصبحت تحتوى على (8) صواريخ من طراز (9M311-M1) والذى تم عمل عدة تطويرات له وأصبح له القدرة على الإشتباك مع الأهداف ذات المقطع الصغير مثل الصواريخ (CRUISE) وذلك عن طريق إحلال الـ (THE 8-BEAM LASERR) وهى الـ (PROXIMITY FUZE) بالـ (RADIO FUZE) وأيضاََ أصبح له قدرات عالية فى التغلب على الأنظمة المضادة للصواريخ الحرارية عن طريق تركيب (PULSED IR BEACON) الخاصة بالتتبع .. أيضاََ تم زيادة مدى الصاروخ من (8) كلم إلى مدى (10) كلم .. أيضاََ تم عمل تعديلات أخرى على المنظومة ككل من أنظمة إتصالات (1V116 intercom) و أيضاََ أجهزة إتصالت (R-173) أنظمة الرؤيا الليلية (NIGHT VISION AIDS) وأيضاََ شاشات (LCD) وأيضاََ أصبحت المنظومة أكثر حماية ضد الأسلحة الكيميائية والبيولوجية والنووية عن طريق تطوير أنظمة الـ (NBC) ..
منظومة الـ (TUNGUSKA-M1) تستطيع العمل فى الوضع السلبى أو الـ (PASSIVE MODE) سواء فى الليل أو النهار وفى كل الأحوال الجوية ..
المنظومة تستطيع أن تستقبل المعلومات الخاصة بالتجم النيرانى والأهداف بشكل أوتوماتيكى عن طريق (RADIO LINK) مما يسمح بالتنسيق وعدم التداخل بين الوحدات وأيضاََ تستطيع المنظومة أن تتلقى البيانات عن طريق الرادارت الأرضية المختلفة وأيضاََ طائرات الإنذار المبكر (AWACES) .
_____________________________________________
منظومة الـ (TUNGUSKA) لها عدة نسخ كما ذكرنا فى الأعلى وهى كالتالى ,,
النسخة الأولية (2K22) و كانت تحتوى على صواريخ (9M311 - 9M311K (3M87) 9M311-1) وكانت هذه الصواريخ بمدى (8) كلم ..
النسخة الثانية (2K22M) فى سنة (1990) وكانت تحمل الصواريخ ( (9M311M (3M88 ) وأيضاََ كانت محملة على مدرعة جديدة من طراز (GM-352M) وعرية تحميل (2F77M) وعربة إصلاح ( 2V110-1) ..
النسخة الثالثة (2K22M1) فى سنة (2003) وكانت تحتوى على عدة تطويرات حيث تم تطوير العربة المدرعة الحاملة للمنظومة وأصبحت من طراز (GM-5975) وأيضاََ أصبحت تستخدم الصواريخ (9M311-M1) بمدى (10) كلم ..
النسخة الرابعة والأخيرة (2K22M) والتى تم تطويرها تطويراََ شاملاََ وأصبحت تستخدم الصواريخ (57E6) بمدى (18) كلم وأيضاََ تم تركيب رادار جديد بمدى كشف (38) كلم ومدى تعقب(30) كلم ..
____________________________________________________________

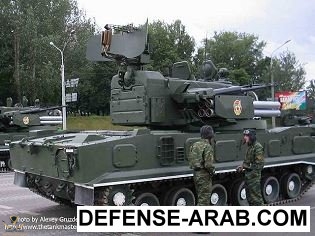

ﺗﺤﻤﻞ ﺍﻟﻌﺮﺑﺔ (TUNGUSKA M1) عدد (8) ﺻﻮﺍﺭﻳﺦ (9M 311–M1) ﻭﻫﻮ ﺻﺎﺭﻭﺥ ﺫﻭ ﺗﻮﺟﻴﻪ ﺭﺍﺩﺍﺭﻱ ﻧﺼﻒ ﺇﻳﺠﺎﺑﻲ أو (SEMI ACTIVE RADAR) ﺑﺎﻷﻭﺍﻣﺮ ﻣﻦ ﺧﻼﻝ ﻭﺿﻮﺡ ﺧﻂ ﺭﺅﻳﺔ ﻣﺒﺎﺷﺮﺓ ﻭﻳﺰﻥ ﺍﻟﺼﺎﺭﻭﺥ (40) ﻛﺠﻢ ﻭﻳﺰﻥ ﺍﻟﺮﺃﺱ ﺍﻟﺤﺮﺑﻲ (9) ﻛﺠﻢ ..
ﺍﻟﻌﺮﺑﺔ ﻣﺰﻭﺩﺓ ﺑﻤﺪﻓﻊ ﺛﻨﺎﺋﻲ ﺍﻟﺴﺒﻄﺎﻧﺔ ﻋﻴﺎﺭ (30) ﻣﻢ ﻭﺗﺴﺘﺨﺪﻡ ﺭﺍﺩﺍﺭﺍً ﻻﻛﺘﺸﺎﻑ ﻭﺗﺨﺼﻴﺺ ﻭﺗﺘﺒﻊ ﺍﻷﻫﺪﺍﻑ ﺇﺿﺎﻓﺔ ﺇﻟﻰ ﻣﻌﺪﺍﺕ كهرو بصرية (E-O) ﻭ كمبيوتر (FIRE CONTROL COMP) ﻹﺩﺍﺭﺓ ﺍﻟﻨﻴﺮﺍﻥ ﻳﺒﻠﻎ ﻣﺪﻯ ﺍﻟﻜﺸﻒ ﻟﻠﺮﺍﺩﺍﺭ (18) ﻛلم ﻭﻣﺪﻯ ﺍﻟﺘﺘﺒﻊ ﻟﻸﻫﺪﺍﻑ (16)ﻛﻢ ..
ﺍﻟﻨﻈﺎﻡ ﻣﺠﻬﺰ ﻋﻠﻰ ﺍﻟﻌﺮﺑﺔ ﺫﺍﺕ ﺍﻟﺠﻨﺰﻳﺮ ﺍﻟﻤﺪﺭﻋﺔ ﺍﻟﺘﻲ ﺗﺰﻥ (34) ﻃﻨﺎً ﻭﻟﻬﺎ ﻣﺤﺮﻙ ﻣﺘﻌﺪﺩ ﺃﻧﻮﺍﻉ ﺍﻟﻮﻗﻮﺩ ﻭﺁﻟﻴﺔ ﻧﻘﻞ ﻟﻠﺤﺮﻛﺔ ﻣﻦ ﺍﻟﻨﻮﻉ ﺍﻵﻟﻲ ﻭﻧﻈﺎﻡ ﺗﻌﻠﻴﻖ ﻣﺘﻐﻴﺮ ﺍﻻﺭﺗﻔﺎﻉ ﻟﻴﻨﺎﺳﺐ ﺍﻟﺘﺤﺮﻙ ﻋﻠﻰ ﺃﻧﻮﺍﻉ ﻣﺨﺘﻠﻔﺔ ﻣﻦ ﺍﻟﻄﺮﻕ ..
ﺗﺘﻜﻮﻥ ﺑﻄﺎﺭﻳﺔ ﻨﻈﺎﻡ الـ (TUNGUSKA M1) ﻣﻦ (6) ﻋﺮﺑﺎﺕ ﻭﻋﺮﺑﺔ ﻟﺤﻤﻞ ﺍﻟﺼﻮﺍﺭﻳﺦ ﻭﻋﺮﺑﺔ ﻟﻠﺼﻴﺎﻧﺔ ..
ﻟﻀﻤﺎﻥ ﺳﺮﻋﺔ ﺣﺮﻛﻴﺔ ﺍلـ (TUNGUSKA M1) ﺗﻢ ﺍﺳﺘﺨﺪﺍﻡ العربة (GM-352M) ﺍﻟﺨﻔﻴﻒ ﻛﺤﺎﻣﻞ ﻟﻠﻨﻈﺎﻡ ..
ﺗﻌﻤﻞ ﺍلـ (TUNGUSKA M1) ﺑﺸﻜﻞ ﺫﺍﺗﻲ ﻭﻣﺴﺘﻘﻞ ﺃﻱ ﺃﻧﻬﺎ ﺗﻘﻮﻡ ﺑﻌﻤﻠﻴﺎﺕ ﺍﻟﻤﺴﺢ ﺍﻟﺮﺍﺩﺍﺭﻱ ﻭﺍﻟﺮﺻﺪ ﻭﺍﻟﻬﺠﻮﻡ ﺩﻭﻥ ﺃﻱ ﺩﻋﻢ ﺧﺎﺭﺟﻲ ﻭﻫﻲ ﻣﺰﻭﺩﺓ ﺑﻮﺳﺎﺋﻞ ﻟﻺﺗﺼﺎﻝ ﺭﺅﻳﺔ ﻟﻴﻠﻴﺔ ﻧﻈﺎﻡ (GPS) ﻭﻧﻈﺎﻡ ﺃﻭﺗﻮﻣﺎﺗﻴﻜﻲ ﻹﻃﻔﺎﺀ ﺍﻟﺤﺮﺍﺋﻖ ..
يعتبر نظام الـ (TUNGUSKA) هو الأب الشرعى للنظتم الحديث (PANTSIR S1) والذى دخل الخدمة لإحلال النظام الأقدم الـ (TUNGUSKA) وهو بالطبع أقوى منه جداََ وأيضاََ بعدد صواريخ أكثر (12) صاروخ ..
___________________________________________________

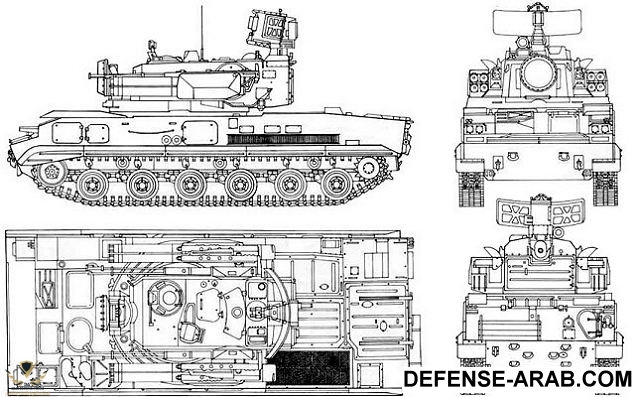

(( التوصيف الكامل لنظام الـ (TUNGUSKA) الروسى ))
{{ أولاََ التــــسليح }}
تسليح المنظومه (2S6/TUNGUSKA) يتكون من مدفعين من نوع (2A38) عيار (30) ملم من كل جهه وقد تم إحلال هذه المدفعين بمدفعين من طراز (2A38M) بالإضافة إلى مع (8) صواريخ (أرض - جو) متعدةة الأنواع .. هذه المدافع مشابهه للمدافع التي تتسلح بها المقاتلات ويبلغ معدل سرعة الرمي بها حوالى من (3900) إلى (5000) طلقة / الدقيقه ..
أيضاََ يصل مدى المدفعين (0.2) إلى (4.0) كلم .. وإرتفاع يصل إلى حوالى (3) كلم .. و نوع الذخيره التي تستعملها هذه المدافع هي (HE-T) و (HE-I) وتصل دقه الاصابه الى (80)%
منظومة (2S6/TUNGUSKA) لها نظامين للتشغيل وهما (RADAR - OPTICAL MODES) فى وضع الـ (RADAR MODE) يتم البحث والتتبع بشكل ألى وأيضاََ يتم تغذية النظام المدفعى بالبيانات من الرادار ألياََ .. أما فى الوضع الأخر وهو النظام البصرى (OPTICAL MODE) يتم التتبع بشكل يدوى عن طريق المشغلين ..
تستطيع منظومة (2S6/TUNGUSKA)أن تقوم بالرمي من مدافعها في حالة الحركه لكن لاتستطيع اطلاق الصواريخ إلا في حالة التوقف الكامل .. أيضاََ تستطيع المنظومة الإشتباك مع أهداف تصل سرعتها الى (500) متر/الثانيه وبسرعة رد فعل تصل إلى أو من (6 - 8) ثانية فقط ..
أما صواريخ (9M331) فيصل دقه اصابتها الى (65) % وهي مزوده براس حربي متشظي وفيوزات يتم تشغيلها عند اقتراب الصاروخ من الهدف .. أما الصواريخ من طراز (57E6) فيصل مداها إلى (18) كلم ..
______________________________
{{ الحركية والطاقة }}
فى البداية كانت المنظومة تستخدم العربة (GM-352) ثم لاحقاََ العربة (GM-352M) والتى يتم إنتاجها عن طريق شركة
(MTZ) ..
وتجتوى العربة على (6) عجلات طريق و محرك المنظومه من نوع (V-46-6-MS) ديزل (TURBO CHARGE) مع عدد (V-12) أسطوانة بسرعة دوران ( (2000)-RPM ) ويمكن استعمال انواع مختلفه من الوقود لتشغيله ذو قدرة (780) وهناك نسخة أخرى بقدرة (840) حصان .. ونظام تبريد بالماء وبستطيع العمل فى درجات حرارة من (-5) إلى (+50) درجة مئوية .. يصل مدى العربة إلى (580) كلم وبسرعة تصل إلى (65) كلم/الساعة .. أيضاََ المنظومه لها نظام تعليق هوائي مائي مما يساعد على انسيابيه حركتها في مختلف التضاريس .. أيضاََ المنظومه تحمل منظومة طاقه احتياطيه تقوم بتشغيل اجهزة المنظومه عند اطفاء المحرك ..
______________________________
{{ التدريع والحمايه ARMOUR }}
فى النسخة (M-1) يغطى الرادار مدى البحث بزاوية (160) درجة والرادار ستطيع العمل بينما العربة تتحرك وبسرعتها القصوى .. أيضاََ الرادار يستطيع العمل حتى مع وجود جبال ومرتفاعات فى المجال وهو محمى شكل كبير ضد معظم أنواع التداخلات البينية ..
أيضاََ تحتوى المنظومة على (computerized fire control system) و نظام للتدفئة (heating) و نظام للتهوية للطاقم (ventilation) و نظام (NBC system) ونظم كشف وإطفاء للحراق يعمل بشكل ألى (AFDASS).. أيضاََ أنظمة ملاحة حديثة (navigational equipment) وأنظمة رؤية ليلية (night vision aids) وأنظمة إتصالات متطور وأنظمة تبادل المعلومات (1V116 intercom) ونظام إتصالات خارجى (R-173) ..
_______________________________
{{ مكونات البطارية الواحدة }}
(( روسيا - ألمانيا - الهند - المغرب - اوكرانيا - بيلاروسيا - سوريا - اليمن - مصر ))
يملك المغرب الشقيق عدد (12) منظومة من النسخة (2K22-M1) مع صواريخ (9M311-M1) ..
________________________________________________________
{{ المواصفات العامه }}
الطاقم : (4) " القائد والرامي والسائق ومشغل الرادار "
الوزن : (34.8) طن
الطول : (7.93) متر
الارتفاع : (4.02) متر " في الوضعيه القتاليه
العرض : (3.24) متر
السرعه القصوى على الطرق : (65) كم / الساعه
المدى العملياتي : (580) كم
_________________________________________________
___________________________________________________
خــــــــــــــاص بمنتدى الدفاع العربى
أخوكم
JACK.BETON.AGENT
مشرف قسم الدفاع الجوى والقسم العام
ﻧﻈﺎﻡ ﺍﻟﺪﻓﺎﻉ ﺍﻟﺠﻮﻱ ﺍﻟﺮﻭﺳي (TUNGUSKA 2SA) القصير المدى المستخدم ضد ضد الأهداف التى تطير على اﻼﺭﺗﻔﺎعات ﺍلمنخفضة .. ﺗﻨﺘﺠﻪ ﺷﺮﻛﺔ (ULYANOVSK) ﺍﻟﺮﻭﺳﻴﺔ .. طبعاََ هذا النظام يعرف حسب مسميات حلف الأطلسى الـ (NATO) بإسم (SA-19 GRISON) وقد قامت الشركة المنتجة فى الأساس بإنتاج (TUNGUSKA 2SA) ليحل محل المظومات القصيرة المدى الأقدم وهى (SHILKA ZSU-23-4) و (STRELA-1) و (STRELA-1M2) ..
ﻧﻈﺎﻡ الـ (TUNGUSKA 2SA) هو نظام ﻣﺸﺘﺮﻙ ﻣﻦ ﺍﻟﻤﺪﺍﻓﻊ ﻭﺍﻟﺼﻮﺍﺭﻳﺦ .. ﻭﻳﻤﻜﻨﻪ ﺍﻻﺷﺘﺒﺎﻙ ﻣﻊ ﺍﻷﻫﺪﺍﻑ ﺍﻟﻤﻬﺎﺟﻤﺔ ﻣﻦ ﻭﺿﻊ ﺍﻟﺜﺒﺎﺕ ﺃﻭ ﻣﻦ ﻭﺿﻊ ﺍﻟﺤﺮﻛﺔ ﻣﺴﺘﺨﺪﻣﺎً ﺍﻟﺼﻮﺍﺭﻳﺦ ﻟﻸﻫﺪﺍﻑ ﺍﻟﺒﻌﻴﺪﺓ ﻭﺍﻟﻤﺪﺍﻓﻊ ﻟﻠﺪﻓﺎﻉ ﺍﻟﻤﺮﻛﺰﻱ ﻋﻦ ﺗﺠﻤﻊ ﺍﻟﻘﻮﺍﺕ ..
ﻭﻳﻤﻜﻨﻪ ﺍﻟﺘﻌﺎﻣﻞ ﻣﻊ ﺍﻟﻄﺎﺋﺮﺍﺕ ﺍﻟﺘﻘﻠﻴﺪﻳﺔ كالمقاتلات ﺃﻭ ﺍﻟﻄﺎﺋﺮﺍﺕ ﺍﻟﻌﻤﻮﺩﻳﺔ ﻛﻤﺎ ﻳﻤﻜﻦ إﺳﺘﺨﺪﺍﻣﻪ ﺿﺪ ﺍﻷﻫﺪﺍﻑ ﺍﻟﺒﺮﻳﺔ .. وقد ﺍﻟﻨﻈﺎﻡ ﺩﺧﻞ ﺍﻟﺨﺪﻣﺔ فى البداية ﻓﻲ ﺍﻟﻘﻮﺍﺕ ﺍﻟﺒﺮﻳﺔ ﺍﻟﺮﻭﺳﻴﺔ ﻭﺍﻟﻘﻮﺍﺕ ﺍﻟﻬﻨﺪﻳﺔ ثم تم بيعه لعدة دول أخرى ..
تم البدء فى التفكير فى سنة (1970) فى صناعة نظام الـ (TUNGUSKA 2SA) بناء على طلب وزارة الدفاع السوفيتية وقد تم التفكير فى هذا النظام بعد أن رأى الخبراء السوفييت أن الذخيره المستعمله في المدفع (ZSU-23-4) وهي ذخائر من عيار (23) ملم أصبحت غير فعاله تجاه بعض الطائرات الاحدث مثل (A-10 ThUNDERBOLT II) الأمريكية الشهيرة وقد رأى الخبراء أن المدافع من عيار (30) ملم يمكن أن تكون فعاله اكثر ضد هذه الأهداف الجوية المدرعة إلى حد ما ..
المشروع إلى حد ما توقف أو تم إبطاء وتيرته بين عامى (1975) و عام (1977) بعد أن تم إنتاج منظومة الدفاع الجوى قصيرة المدى أيضاََ (9K33 OSA) والتى قد رأى البعض أنها تفى بنفس الأغراض التى تم التفكير فى التنجوسكا كى يلبيها وفى عامى (1980-1981) تم عمل الإختبارات اللازمة للنظام وفى سنة (1982) تم دخول النظام للخدمة وبدء الإنتاج الفعلى للمنظومة لدى الجيش السوفيتى وكانت النسخة الأولى هى (2K22) وتم عمل تحسينات عليها وأطلق على النسخة المحسنة المعدلة (2K22M/2S6M) وكانت فى البداية تملك (4) صواريخ فقط (2) صاروخ فى كل جنب ..
وفى سنة (1990) تم إنتاج النسخة (2K22M/2S6M) والتى كان عليها العديد من التحسينات وأهمها هو أن النسخة الجديدة أصبحت تحتوى على (8) صواريخ (4) صاروخ فى كل جنب وتم تطوير أنظمة إدارة النيران والصواريخ والقدرة الكاملة للمنظومة ..
وفى سنة (2003) دخلت النسخة الأحدث (TUNGUSKA-M1 or 2K22M1) والتى تم تطوير الصواريخ الخاصة بها وأصبحت تحتوى على (8) صواريخ من طراز (9M311-M1) والذى تم عمل عدة تطويرات له وأصبح له القدرة على الإشتباك مع الأهداف ذات المقطع الصغير مثل الصواريخ (CRUISE) وذلك عن طريق إحلال الـ (THE 8-BEAM LASERR) وهى الـ (PROXIMITY FUZE) بالـ (RADIO FUZE) وأيضاََ أصبح له قدرات عالية فى التغلب على الأنظمة المضادة للصواريخ الحرارية عن طريق تركيب (PULSED IR BEACON) الخاصة بالتتبع .. أيضاََ تم زيادة مدى الصاروخ من (8) كلم إلى مدى (10) كلم .. أيضاََ تم عمل تعديلات أخرى على المنظومة ككل من أنظمة إتصالات (1V116 intercom) و أيضاََ أجهزة إتصالت (R-173) أنظمة الرؤيا الليلية (NIGHT VISION AIDS) وأيضاََ شاشات (LCD) وأيضاََ أصبحت المنظومة أكثر حماية ضد الأسلحة الكيميائية والبيولوجية والنووية عن طريق تطوير أنظمة الـ (NBC) ..
منظومة الـ (TUNGUSKA-M1) تستطيع العمل فى الوضع السلبى أو الـ (PASSIVE MODE) سواء فى الليل أو النهار وفى كل الأحوال الجوية ..
المنظومة تستطيع أن تستقبل المعلومات الخاصة بالتجم النيرانى والأهداف بشكل أوتوماتيكى عن طريق (RADIO LINK) مما يسمح بالتنسيق وعدم التداخل بين الوحدات وأيضاََ تستطيع المنظومة أن تتلقى البيانات عن طريق الرادارت الأرضية المختلفة وأيضاََ طائرات الإنذار المبكر (AWACES) .
_____________________________________________
منظومة الـ (TUNGUSKA) لها عدة نسخ كما ذكرنا فى الأعلى وهى كالتالى ,,
النسخة الأولية (2K22) و كانت تحتوى على صواريخ (9M311 - 9M311K (3M87) 9M311-1) وكانت هذه الصواريخ بمدى (8) كلم ..
النسخة الثانية (2K22M) فى سنة (1990) وكانت تحمل الصواريخ ( (9M311M (3M88 ) وأيضاََ كانت محملة على مدرعة جديدة من طراز (GM-352M) وعرية تحميل (2F77M) وعربة إصلاح ( 2V110-1) ..
النسخة الثالثة (2K22M1) فى سنة (2003) وكانت تحتوى على عدة تطويرات حيث تم تطوير العربة المدرعة الحاملة للمنظومة وأصبحت من طراز (GM-5975) وأيضاََ أصبحت تستخدم الصواريخ (9M311-M1) بمدى (10) كلم ..
النسخة الرابعة والأخيرة (2K22M) والتى تم تطويرها تطويراََ شاملاََ وأصبحت تستخدم الصواريخ (57E6) بمدى (18) كلم وأيضاََ تم تركيب رادار جديد بمدى كشف (38) كلم ومدى تعقب(30) كلم ..
____________________________________________________________
ﺗﺤﻤﻞ ﺍﻟﻌﺮﺑﺔ (TUNGUSKA M1) عدد (8) ﺻﻮﺍﺭﻳﺦ (9M 311–M1) ﻭﻫﻮ ﺻﺎﺭﻭﺥ ﺫﻭ ﺗﻮﺟﻴﻪ ﺭﺍﺩﺍﺭﻱ ﻧﺼﻒ ﺇﻳﺠﺎﺑﻲ أو (SEMI ACTIVE RADAR) ﺑﺎﻷﻭﺍﻣﺮ ﻣﻦ ﺧﻼﻝ ﻭﺿﻮﺡ ﺧﻂ ﺭﺅﻳﺔ ﻣﺒﺎﺷﺮﺓ ﻭﻳﺰﻥ ﺍﻟﺼﺎﺭﻭﺥ (40) ﻛﺠﻢ ﻭﻳﺰﻥ ﺍﻟﺮﺃﺱ ﺍﻟﺤﺮﺑﻲ (9) ﻛﺠﻢ ..
ﺍﻟﻌﺮﺑﺔ ﻣﺰﻭﺩﺓ ﺑﻤﺪﻓﻊ ﺛﻨﺎﺋﻲ ﺍﻟﺴﺒﻄﺎﻧﺔ ﻋﻴﺎﺭ (30) ﻣﻢ ﻭﺗﺴﺘﺨﺪﻡ ﺭﺍﺩﺍﺭﺍً ﻻﻛﺘﺸﺎﻑ ﻭﺗﺨﺼﻴﺺ ﻭﺗﺘﺒﻊ ﺍﻷﻫﺪﺍﻑ ﺇﺿﺎﻓﺔ ﺇﻟﻰ ﻣﻌﺪﺍﺕ كهرو بصرية (E-O) ﻭ كمبيوتر (FIRE CONTROL COMP) ﻹﺩﺍﺭﺓ ﺍﻟﻨﻴﺮﺍﻥ ﻳﺒﻠﻎ ﻣﺪﻯ ﺍﻟﻜﺸﻒ ﻟﻠﺮﺍﺩﺍﺭ (18) ﻛلم ﻭﻣﺪﻯ ﺍﻟﺘﺘﺒﻊ ﻟﻸﻫﺪﺍﻑ (16)ﻛﻢ ..
ﺍﻟﻨﻈﺎﻡ ﻣﺠﻬﺰ ﻋﻠﻰ ﺍﻟﻌﺮﺑﺔ ﺫﺍﺕ ﺍﻟﺠﻨﺰﻳﺮ ﺍﻟﻤﺪﺭﻋﺔ ﺍﻟﺘﻲ ﺗﺰﻥ (34) ﻃﻨﺎً ﻭﻟﻬﺎ ﻣﺤﺮﻙ ﻣﺘﻌﺪﺩ ﺃﻧﻮﺍﻉ ﺍﻟﻮﻗﻮﺩ ﻭﺁﻟﻴﺔ ﻧﻘﻞ ﻟﻠﺤﺮﻛﺔ ﻣﻦ ﺍﻟﻨﻮﻉ ﺍﻵﻟﻲ ﻭﻧﻈﺎﻡ ﺗﻌﻠﻴﻖ ﻣﺘﻐﻴﺮ ﺍﻻﺭﺗﻔﺎﻉ ﻟﻴﻨﺎﺳﺐ ﺍﻟﺘﺤﺮﻙ ﻋﻠﻰ ﺃﻧﻮﺍﻉ ﻣﺨﺘﻠﻔﺔ ﻣﻦ ﺍﻟﻄﺮﻕ ..
ﺗﺘﻜﻮﻥ ﺑﻄﺎﺭﻳﺔ ﻨﻈﺎﻡ الـ (TUNGUSKA M1) ﻣﻦ (6) ﻋﺮﺑﺎﺕ ﻭﻋﺮﺑﺔ ﻟﺤﻤﻞ ﺍﻟﺼﻮﺍﺭﻳﺦ ﻭﻋﺮﺑﺔ ﻟﻠﺼﻴﺎﻧﺔ ..
ﻟﻀﻤﺎﻥ ﺳﺮﻋﺔ ﺣﺮﻛﻴﺔ ﺍلـ (TUNGUSKA M1) ﺗﻢ ﺍﺳﺘﺨﺪﺍﻡ العربة (GM-352M) ﺍﻟﺨﻔﻴﻒ ﻛﺤﺎﻣﻞ ﻟﻠﻨﻈﺎﻡ ..
ﺗﻌﻤﻞ ﺍلـ (TUNGUSKA M1) ﺑﺸﻜﻞ ﺫﺍﺗﻲ ﻭﻣﺴﺘﻘﻞ ﺃﻱ ﺃﻧﻬﺎ ﺗﻘﻮﻡ ﺑﻌﻤﻠﻴﺎﺕ ﺍﻟﻤﺴﺢ ﺍﻟﺮﺍﺩﺍﺭﻱ ﻭﺍﻟﺮﺻﺪ ﻭﺍﻟﻬﺠﻮﻡ ﺩﻭﻥ ﺃﻱ ﺩﻋﻢ ﺧﺎﺭﺟﻲ ﻭﻫﻲ ﻣﺰﻭﺩﺓ ﺑﻮﺳﺎﺋﻞ ﻟﻺﺗﺼﺎﻝ ﺭﺅﻳﺔ ﻟﻴﻠﻴﺔ ﻧﻈﺎﻡ (GPS) ﻭﻧﻈﺎﻡ ﺃﻭﺗﻮﻣﺎﺗﻴﻜﻲ ﻹﻃﻔﺎﺀ ﺍﻟﺤﺮﺍﺋﻖ ..
يعتبر نظام الـ (TUNGUSKA) هو الأب الشرعى للنظتم الحديث (PANTSIR S1) والذى دخل الخدمة لإحلال النظام الأقدم الـ (TUNGUSKA) وهو بالطبع أقوى منه جداََ وأيضاََ بعدد صواريخ أكثر (12) صاروخ ..
___________________________________________________
(( التوصيف الكامل لنظام الـ (TUNGUSKA) الروسى ))
{{ أولاََ التــــسليح }}
تسليح المنظومه (2S6/TUNGUSKA) يتكون من مدفعين من نوع (2A38) عيار (30) ملم من كل جهه وقد تم إحلال هذه المدفعين بمدفعين من طراز (2A38M) بالإضافة إلى مع (8) صواريخ (أرض - جو) متعدةة الأنواع .. هذه المدافع مشابهه للمدافع التي تتسلح بها المقاتلات ويبلغ معدل سرعة الرمي بها حوالى من (3900) إلى (5000) طلقة / الدقيقه ..
أيضاََ يصل مدى المدفعين (0.2) إلى (4.0) كلم .. وإرتفاع يصل إلى حوالى (3) كلم .. و نوع الذخيره التي تستعملها هذه المدافع هي (HE-T) و (HE-I) وتصل دقه الاصابه الى (80)%
منظومة (2S6/TUNGUSKA) لها نظامين للتشغيل وهما (RADAR - OPTICAL MODES) فى وضع الـ (RADAR MODE) يتم البحث والتتبع بشكل ألى وأيضاََ يتم تغذية النظام المدفعى بالبيانات من الرادار ألياََ .. أما فى الوضع الأخر وهو النظام البصرى (OPTICAL MODE) يتم التتبع بشكل يدوى عن طريق المشغلين ..
تستطيع منظومة (2S6/TUNGUSKA)أن تقوم بالرمي من مدافعها في حالة الحركه لكن لاتستطيع اطلاق الصواريخ إلا في حالة التوقف الكامل .. أيضاََ تستطيع المنظومة الإشتباك مع أهداف تصل سرعتها الى (500) متر/الثانيه وبسرعة رد فعل تصل إلى أو من (6 - 8) ثانية فقط ..
أما صواريخ (9M331) فيصل دقه اصابتها الى (65) % وهي مزوده براس حربي متشظي وفيوزات يتم تشغيلها عند اقتراب الصاروخ من الهدف .. أما الصواريخ من طراز (57E6) فيصل مداها إلى (18) كلم ..
______________________________
{{ الحركية والطاقة }}
فى البداية كانت المنظومة تستخدم العربة (GM-352) ثم لاحقاََ العربة (GM-352M) والتى يتم إنتاجها عن طريق شركة
(MTZ) ..
وتجتوى العربة على (6) عجلات طريق و محرك المنظومه من نوع (V-46-6-MS) ديزل (TURBO CHARGE) مع عدد (V-12) أسطوانة بسرعة دوران ( (2000)-RPM ) ويمكن استعمال انواع مختلفه من الوقود لتشغيله ذو قدرة (780) وهناك نسخة أخرى بقدرة (840) حصان .. ونظام تبريد بالماء وبستطيع العمل فى درجات حرارة من (-5) إلى (+50) درجة مئوية .. يصل مدى العربة إلى (580) كلم وبسرعة تصل إلى (65) كلم/الساعة .. أيضاََ المنظومه لها نظام تعليق هوائي مائي مما يساعد على انسيابيه حركتها في مختلف التضاريس .. أيضاََ المنظومه تحمل منظومة طاقه احتياطيه تقوم بتشغيل اجهزة المنظومه عند اطفاء المحرك ..
______________________________
{{ التدريع والحمايه ARMOUR }}
تدريع المنظومه يعطيها حماية من نيران الاسلحه الصغيره وشظايا المدفعيه الصغيره من عيار (7.62) ملم ..
المنظومة مجهزة بنظام اوتوماتيكي لاطفاء الحرائق مع نظام للحمايه من التأثيرات النوويه (NBC) ..
______________________________
{{ نظام الرادار والتهديف RADAR AND FIRE CONTROL SYSTEM }}
رادار البحث يصل مداه الى (17) كلم بينما رادار التتبع يبلغ مداه (11-16) كم علما انه منذ انتاج المنظومه تم استخدام (4) انواع من رادارات البحث في النسخ المختلفه وفى النسخة الحديثة يصل مدى رادار البحث إلى (38) كلم ورادار التعقب يصل مداه إلى (30) كلم ..
ﺑﺎﻟﻨﺴﺒﺔ ﻟﻠﻨﻈﺎﻡ ﺍﻟﺮﺍﺩﺍﺭﻱ ﻓﻬﻮ ﻳﺘﻜﻮﻥ ﻣﻦ ﺭﺍﺩﺍﺭ ﻣﺴﺢ ﻛﺒﻴﺮ(E-Band) بقدرة بث بطاقة (10) كيلو/واط ﻋﻠﻰ ﺍﻟﺠﻬﺔ ﺍﻟﺨﻠﻔﻴﺔ ﻟﻠﺒﺮﺝ ﻳﺒﻠﻎ ﻣﺪﻯ ﺗﻐﻄﻴﺘﻪ (18) ﻛﻠﻢ ﻭﺭﺍﺩﺍﺭ ﺗﻮﺟﻴﻪ ﻟﻠﻨﻴﺮﺍﻥ (J-Band) ﻣﻦ ﻧﻮﻉ (1RL144M) بقدرة بث بطاقة (150) كيلو/واط ﻳﺒﻠﻎ ﻣﺪﻯ ﺗﻐﻄﻴﺘﻪ (16) ﻛﻠﻢ ﻭﻳﺴﺘﻄﻴﻊ ﻫﺬﺍ ﺍﻟﻨﻈﺎﻡ ﺭﺻﺪ ﺃﻫﺪﺍﻑ ﺗﻄﻴﺮ ﻋﻠﻰ ﻋﻠﻮ 10 ﺃﻣﺘﺎﺭ ﻛﻤﺎ ﺃﻧﻪ ﻣﺰﻭﺩ ﺑﺎلـ (IFF). المنظومة مجهزة بنظام اوتوماتيكي لاطفاء الحرائق مع نظام للحمايه من التأثيرات النوويه (NBC) ..
______________________________
{{ نظام الرادار والتهديف RADAR AND FIRE CONTROL SYSTEM }}
رادار البحث يصل مداه الى (17) كلم بينما رادار التتبع يبلغ مداه (11-16) كم علما انه منذ انتاج المنظومه تم استخدام (4) انواع من رادارات البحث في النسخ المختلفه وفى النسخة الحديثة يصل مدى رادار البحث إلى (38) كلم ورادار التعقب يصل مداه إلى (30) كلم ..
فى النسخة (M-1) يغطى الرادار مدى البحث بزاوية (160) درجة والرادار ستطيع العمل بينما العربة تتحرك وبسرعتها القصوى .. أيضاََ الرادار يستطيع العمل حتى مع وجود جبال ومرتفاعات فى المجال وهو محمى شكل كبير ضد معظم أنواع التداخلات البينية ..
أيضاََ تحتوى المنظومة على (computerized fire control system) و نظام للتدفئة (heating) و نظام للتهوية للطاقم (ventilation) و نظام (NBC system) ونظم كشف وإطفاء للحراق يعمل بشكل ألى (AFDASS).. أيضاََ أنظمة ملاحة حديثة (navigational equipment) وأنظمة رؤية ليلية (night vision aids) وأنظمة إتصالات متطور وأنظمة تبادل المعلومات (1V116 intercom) ونظام إتصالات خارجى (R-173) ..
_______________________________
{{ مكونات البطارية الواحدة }}
بطارية الـ (TUNGUSKA 2K22) تتكون من (6) عربات (2S6) عربة الاطلاق (2S6 combat vehicles) مع الصواريخ أرض جو (9M311) ..مع (6) عربات اعادة تذخير (2F77) مع (5) انواع من عربات الدعم تشمل :
1 - عربة اصلاح وصيانه من طراز (2F55-1R10 and 2V110 repair and maintenance vehicles) .

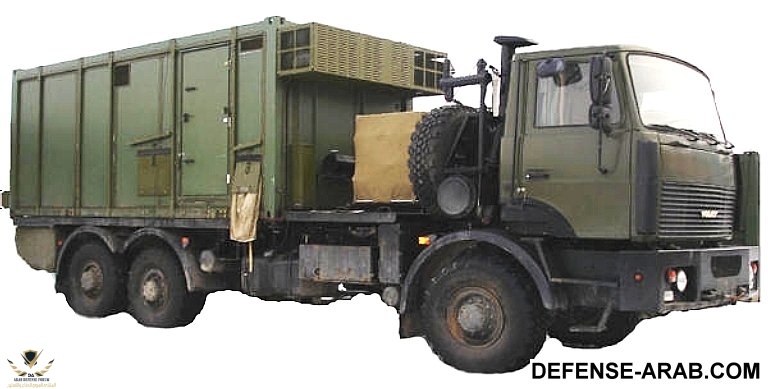

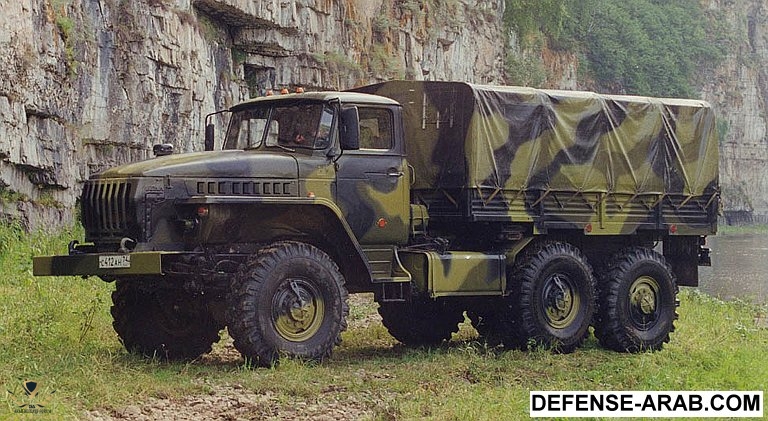

2 - عربة ورشه متحركه (MTO-AGZ workshop) .
3 - عربة اختبار للصواريخ (9V921 test vehicle) ..
4 - عربة قياده نوع (Ranzhir) تقوم بالسيطره على اطلاق النيران للبطاريه ..
_______________________________

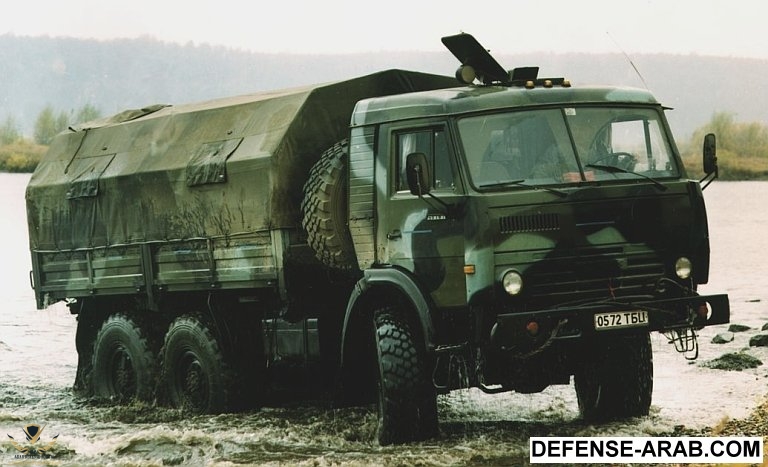

{{ الصواريخ MISSILES }}

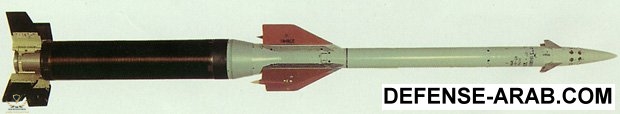

النظام يستخدم الصاروخ (9M311) أو (NATO SA-19/SA-N-11) وهى نفس عائلة الصواريخ البحرية المستخدمة فى منظومة الـ (CIWS) نظام الـ (KASHTAN) والذى يبلغ مداه من (1.5 - 8) كلم وبإرتفاع من (5) متر إلى (3.5) كلم ..
