- هام جداً | شرح مفصل للغواصة الهجومية المصرية تايب 209 / 1400 مود .
- الإصدار تايب ٢٠٩ / ١٤٠٠ مود هو أحدث و أخر إصدار من الفئة تايب- ٢٠٩ .
- يتميز هذا الإصدار ببصمة صوتية بالغة الإنخفاض ، بالإضافة إلى قدرات قتالية جديدة و منظومات مُحسنة لإدارة القتال و الإستطلاع و الإستخبار الإلكترونى كذلك تجهيزات مُخصصة لوحدات القوات الخاصة من الضفادع البشرية و أخيراً و هو الأهم إمكانية تضمين و إضافة نظام الدفع اللاهوائي AIP و الذي يختلف عن محركات الديزل في عدم حاجته للهواء فوق سطح البحر ، لحرق الوقود ،، إنما يعتمد على خلايا الأوكسجين ، و الهيدروجين في توليد الطاقة ، و التهوية بالغواصة ، و تميز الإصدار تايب ٢٠٩ / ١٤٠٠ بقدرته على حمل كمية أكبر من خلايا الطاقة و هو ما يعنى ضمان لفترة بقائية أكبر تحت الماء من دون الحاجة للصعود فوق سطح الماء .
- المواصفات العامة :
▬▬▬▬▬▬▬▬▬
- الإزاحة القصوى : 1586 طن في الأعماق .
- الإزاحة فى حالة الطفو : 1450 طن .
- الطول : 62 متر .
- العرض : 6.25 متر .
- الإرتفاع : 12.5 متر .
- الدفع : 4 محركات ديزل تولد قوة قدرها 6100 حصان بالإضافة إلى منظومة الدفع اللاهوائي AIP و التى تعنى بالإنجليزية Air-Independent Propulsion .
- السرعة القصوى : 40 كلم / ساعة .
- المدى الأقصى : 15 ألف كلم في وضع الغطس .
- أقصى عمق : 500 متر .
- عدد أفراد الطاقم : 30 .
- التجهيز الإلكتروني :
▬▬▬▬▬▬▬▬▬

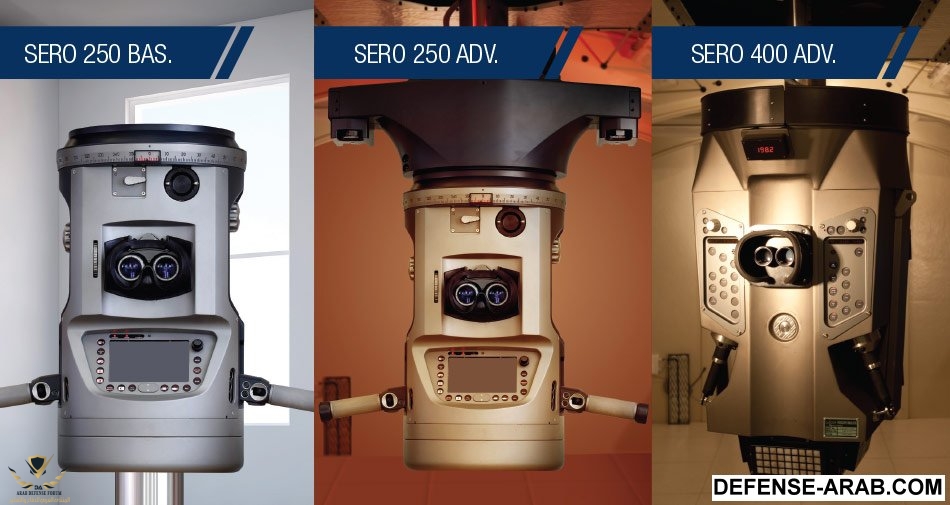

- أجهزة بيروسكوب للمراقبة فوق الماء ، مزودة بكاميرا تليفزيونية ملونة عالية الدقة و نظام تصوير حراري من الجيل الثالث المتطور و نظام تحديد المسافات بالليزر و جميعها مُقدمة من شركة كارل زيس للكهروبصريات .
- رادار ببحث البحري فوق السطح يعمل على النطاق I-band .

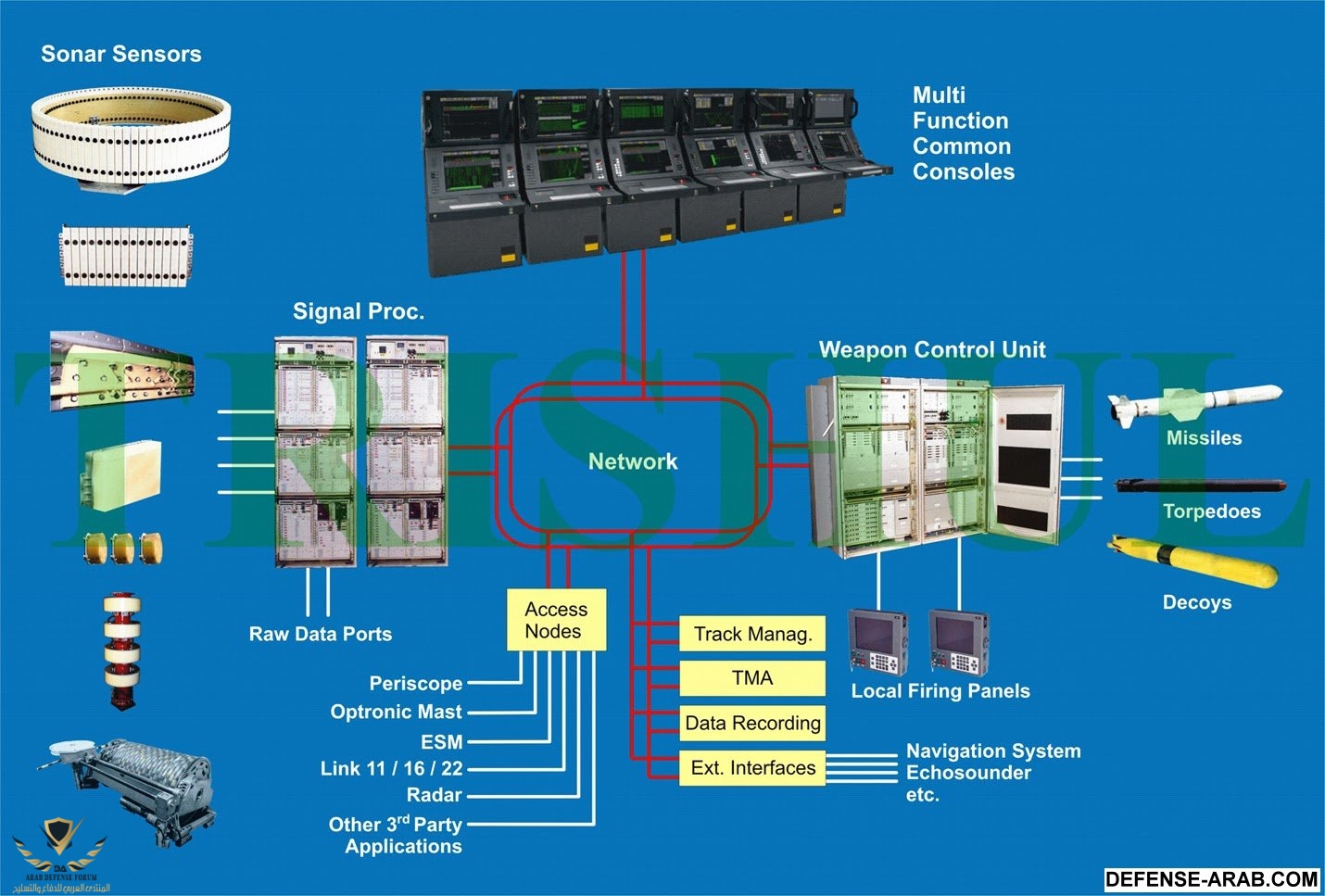

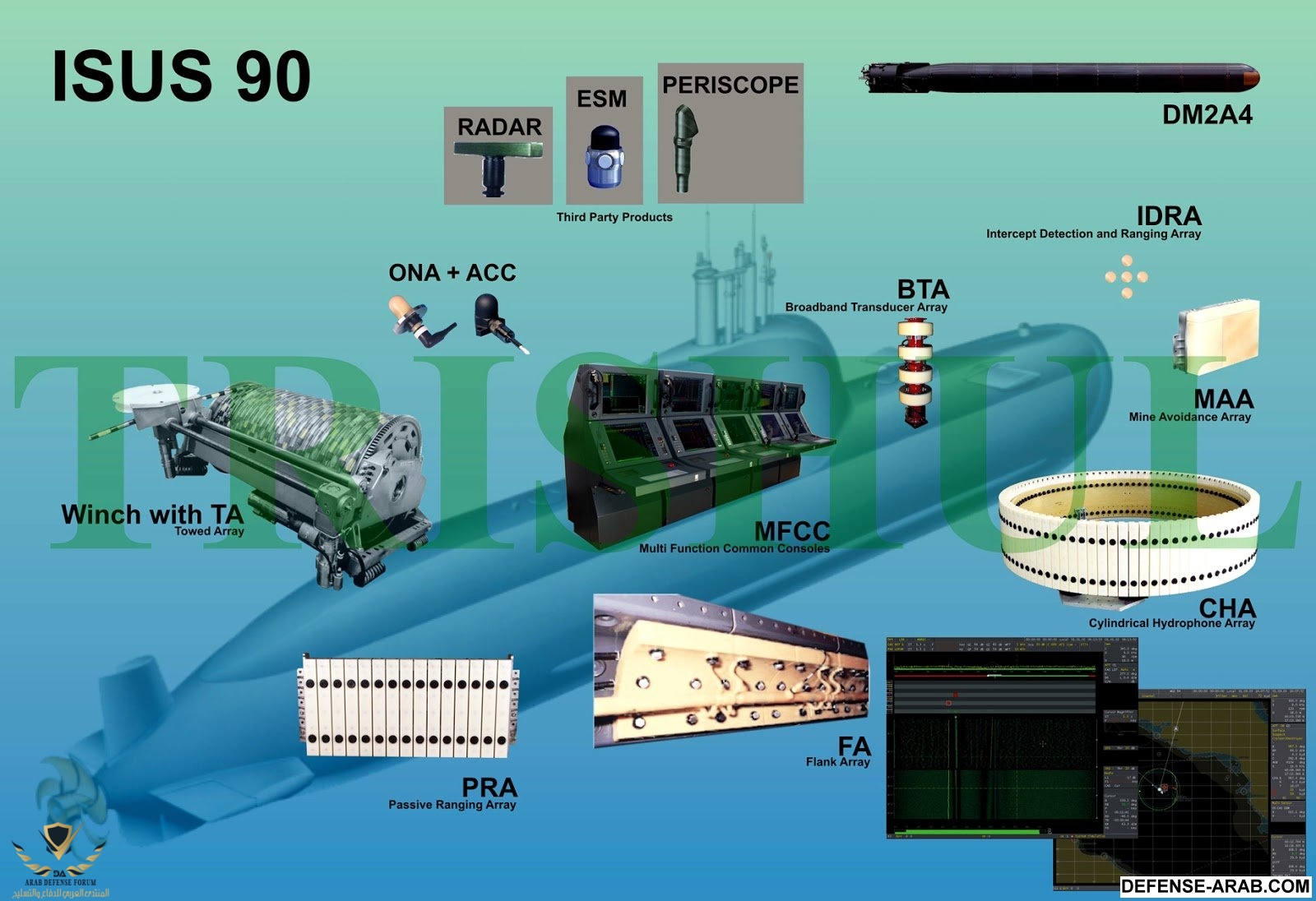

- حزمة السونارات تتضمن سونار Atlas Elektronik CSU 90 سلبي / إيجابي للبحث و الهجوم بخلاف مصفوفة سونار للكشف من الأجناب .
- حزمة إستخبار إلكتروني ELINT Electronic Intelligence لإعتراض الإشارات الرادارية و الإتصالات اللاسلكية .
- التسليح :
▬▬▬▬▬
- 8 أنابيب عيار 533 مم لإطلاق :
- طوربيدات طراز DM2A4 الثقيلة الحاملة لرأس حربي زنة 255 كلج و التى يصل مداها إلى [50] كيلو متر ، و سرعتها القصوى 92 كلم فى الساعة .
- طوربيدات Black Shark الثقيلة و التى يصل مداها إلى 50 كلم و سرعتها القصوى 92 كلم فى الساعة .
- صواريخ UGM-84L Harpoon Block II المُضادة للسفن و الأهداف البرية الساحلية و المُطلقة من الأعماق و التى يصل مداها إلى 140 كيلو متر .
- ألغام بحرية مضادة للسفن و الغواصات .
- و الأن شرح مفصل عن التسليح الذى يمكن إستخدامه على الغواصة :
- هام | بالتفصيل تسليح الغواصه TYPE-209 :
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬
- تتميز الغواصة الألمانية تايب ٢٠٩ / ١٤٠٠ مود بإمكانية تسليحها بأنواع عدة من الأسلحه خاصة الطوربيدات الغربية المتاحه للتصدير ، و التي يمكن إختيار أياً منها للعمل عليها ، و سنستعرض معكم حزمة التسليح الكاملة للغواصة :
- أولاً : الطوربيدات الهجومية :
▬▬▬▬▬▬▬▬▬▬▬▬
1- الطوربيد الألماني DM2A4 :
▬▬▬▬▬▬▬▬▬▬▬▬
- يعرف أيضاً بإسم تصديري يطلق عليه SeaHake mod 4 و هو طوربيد ثقيل يبلغ وزنه 1.37 طن ، و يحمل رأس حربي يزن 255 كجم ،، يمكن إطلاقه من الغواصات أو السفن ، و هو من إنتاج شركة Atlas Elektronik الألمانية ،، يتم توجيهه بالسلك و تبلغ سرعته 92 كلم / ساعة و مداه أكثر من 50 كيلو متر .
- و هناك إصدار حديث ذو مدي موسع ، يحمل إسم SeaHake Mod 4 ER Extended Range و هو أقوي طوربيد في العالم الأن و يمتلك نمطين للتوجيه علي النحو التالي :
- التوجيه بالقمر الصناعي :
- حيث يمتلك الطوربيد أنظمه ملاحة و إتصالات بالقمر الصناعي تمنحه مدي يصل إلى 140 كلم علي سرعة قصوي تزيد عن 74 كيلو متر فى الساعة ،،
- التوجيه بالسلك : و يصل مداه في هذه الحالة إلى 50 كيلو متر .
2- الطوربيد الإيطالي Black Shark :
▬▬▬▬▬▬▬▬▬▬▬▬▬▬
بلاك شارك تعني بالعربية القرش الأسود و هو طوربيد ثقيل من الجيل الجديد متعدد المهام يطلق من الغواصات بشكل رئيسي و السفن صمم ليحل محل الطوربيد القديم A-184 بالبحرية الإيطالية ، و هو من إنتاج شركه Whitehead Alenia Sistemi Subacquei WASS الإيطالية ،، و يمكن للطوربيد العمل علي غواصات سكوربين الفرنسية و غواصات التايب 209 و 212 و 214 الألمانية ،،
- و يمكن توجيهه بالسلك أو توجيه ذاتي ،و يحمل رأس حربي ثقيل شديد الإنفجار ، و تبلغ سرعته القصوي 92 كيلو متر فى الساعة ، و مداه 50 كلم .
3- الطوربيد الفرنسي F-21 :
▬▬▬▬▬▬▬▬▬▬▬▬
- و هو طوربيد فرنسي ثقيل فعال ضد السفن و الغواصات ، و قد تم تصميمه ليحل محل طوربيدات F-17 القديمة العاملة بالبحرية الفرنسية يمكن للطوربيد العمل علي كافه أنواع الغواصات سواء ديزل تقليديه أو نوويه ،، و يمتلك رأس حربي من الجيل الجديد المتطور من إنتاج شركه Thales الفرنسية .
- يحتفظ الطوربيد بصورة واضحة للهدف لضمان الإصابة ، و تجنب الإصطدام بهدف أخر في حالة إستهداف الهدف المعادي في بيئة مزدحمة يتم توجيهه أوتوماتيكياً Auto Guided أو بالسلك Wire Guided ، كما لديه قدرة كبيرة علي تخطي أنظمة التضليل المعادية Decoys ، و يصل الطوربيد لسرعته القصوي عند إقترابه من الهدف في مرحله ما قبل الإصابة و تبلغ سرعته 92 كيلو متر فى الساعة ، و مداه أكثر من 50 كيلو متر .
- ثانياً | الطوربيدات الدفاعية :
▬▬▬▬▬▬▬▬▬▬▬▬
- الطوربيد الألماني Sea Spider :
▬▬▬▬▬▬▬▬▬▬▬▬▬
و هو طوربيد مضاد للطوربيدات صمم لحماية السفن و الغواصات من هجمات الطوربيدات المعادية من إنتاج شركة Atlas Elektronik الألمانية يستخدم نمط القتل الصعب و هو الإصطدام المباشر بالطوربيد المعادي ، و هو يختلف بذلك عن أنظمة القتل السهل التي تستخدم الأنظمة المؤثرة المضللة للطوربيدات
- ثالثاً | الصواريخ الهجومية :
▬▬▬▬▬▬▬▬▬▬▬▬
- التسليح الرسمي الصاروخي لغواصات التايب ٢٠٩ / ١٤٠٠ مود هو صاروخ Harpoon Block II الأمريكى المطلق من الأعماق ، و البالغ مداه [140] كلم .
- و هو صاروخ مضاد للسفن و الأهداف البرية الساحلية ، يعمل بنمط الطيران المنخفض علي إرتفاع 2: 4 متر بحد أقصي فوق سطح البحر لإصابة الهدف .
- رابعاً | الدفاع الجوي :
▬▬▬▬▬▬▬▬▬
- الصاروخ الألماني IDAS :
▬▬▬▬▬▬▬▬▬▬▬
- و هو صاروخ موجه مطلق من الغواصات متعدد الوظائف مبني علي الصاروخ الشهير IRES-T من إنتاج شركة Diehl الألمانية ، صُمم لضرب الأهداف الجوية في المقام الأول و أيضاً لديه قدرة ضرب السفن و الأهداف البرية القريبة يتم إطلاقه من فتحات الطوربيد الأمامية الموجودة فى الغواصة ،، و مع ذلك يعتبر الـIDAS أول صاروخ موجه يطلق من الأعماق من دون كبسولة وقائية و هو ما يجعله صاروخ موفر في تكاليفه ،،
- و الصاروخ الألمانى IDAS مزود بباحث حراري - كاميرا للتصوير للملاحة و التوجيه الذاتي و بفضل وصله بيانات الألياف البصرية Fiber-Optic Data Link التي تنقل صور الأهداف بشكل مستمر للغواصة يمكن للمشغل التحكم في الصاروخ في مراحل إطلاقه و فى لحظات خروجه من الماء و طيرانه ليستطيع تغيير مساره أو تصحيحه أو إحباط المهمة لضمان أقصي درجه من الفاعلية و الدقه و يبلغ مداه 20 كيلو متر .
- خامساً | الألغام :
▬▬▬▬▬▬▬▬
- تحمل الغواصة ألغام بحرية مضادة للسفن و الغواصات .
- غير معلوم حتى الأن أنواع الأسلحه التي ستعمل علي الغواصة المصرية تايب ٢٠٩ / ١٤٠٠ مود و لكن بوجه عام واضح جداً توجه القيادة في الفترة الأخيره في طلب أحدث ما هو متاح للتصدير فعلي سبيل المثال طلبت مصر النسخه تايب- ٢٠٩ / ١٤٠٠ مود من الغواصة ،، و التي تعتبر أحدث نسخة متاحة ، لذلك من المؤكد أن تطلب مصر أحدث بل أفضل ترسانة تسليحية لغواصات التايب الهجومية المصرية و التي لن تخرج عن ما سردناه أمامكم .
- يُذكر أن مصر تعاقدت على 4 غواصات من الطراز الإصدار تايب ٢٠٩ / ١٤٠٠ مود ، حيث تم إنزال أول غواصة للماء يوم 10 ديسمبر 2015 الماضى بألمانيا .
وللامانة منقول عن احدى الاعضاء احدى المنتديات العسكرية
