الصاروخ الروسي المضاد للسفن Kh-35

إنضم
23 مارس 2015
المشاركات
4,084
التفاعل
14,061 0 0

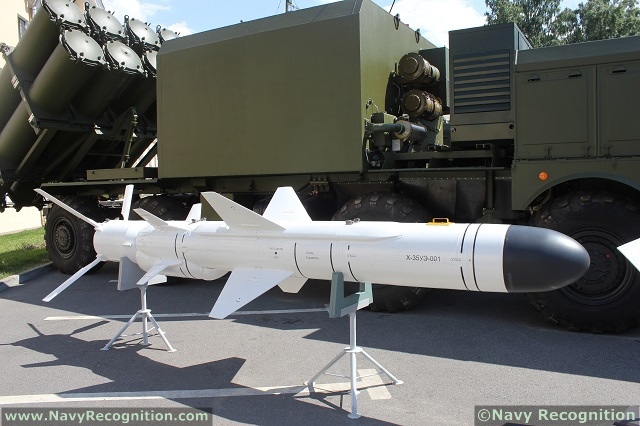

الصاروخ الروسي المضاد للسفن Kh-35

يعد الصاروخ الروسي kh-35 واحد من اهم الصواريخ المضادة للسفن في العالم
بدأ التفكير في الصاروخ والعمل بة عبر مؤسسة Zvezda منذ العام 1983ظهرت منة نسخة تصديرية في العام 1996

لكنة دخل الخدمة فعليا في العام 2003 يعد من فئة الصواريخ سطح-سطح و جو-سطح وخضع لتطوير كبير علي مستوي المدي والقدرة بدأت تدخل الخدمة في العام 2015
ويمتاز بامكانية اطلاقة من اكثر من منصة سواء المقاتلات او الهليكوبتر او السفن او منصات الدفاع الساحلي
ولذلك يوجد العديد من النسخ والمسميات للصاروخ
نستعرضها معكم كالأتي:

  • (kh-35 (3m-24 تعد النسخة البحرية الروسية المنتجة في العام 2003 حيث تمتاز بمدي 130كم ومداها القاتل 20كم
  • kh-35e النسخة التصديرية من الصاروخ العام 1996
  • kh-35u النسخة المطورة من الصاروخ حيث تمتاز بمدي من 260-300كم ومدي قاتل يصل الي 50كم ونظام توجية ملاحي عبر الاقمار الصناعية بالاضافة الي active-passive radar تم انتاجها 1 يوليو2015 تمتاز ايضا تلك النسخة باطلاقها من اي منصة حيث ان النسخة القديمة كانت تختلف في الابعاد في اصدار الدفاع الساحلي عن باقي الاصدارات
  • kh-35ue النسخة التصديرية من الصاروخ والمنتظر ان تحصل عليها مصر مع الميج35 اذا ارادت
  • Kh-35V نسخة مخصصة لروسيا للاطلاق من الهليكوبتر
  • 3M-24EMV نسخة تم تصديرها الي فيتنام بدون رأس حربي
  • Kh-35 Uran/Uran-E هو الصاروخ المطلق من السفن عبر منصة الاطلاق uran
  • hqdefault.jpg
  • Bal/Bal-E النسخة المطلقة من منصة الدفاع الساحلي Bal


  • KN-09 النسخة التصديرية من الصاروخ لكوريا الشمالية

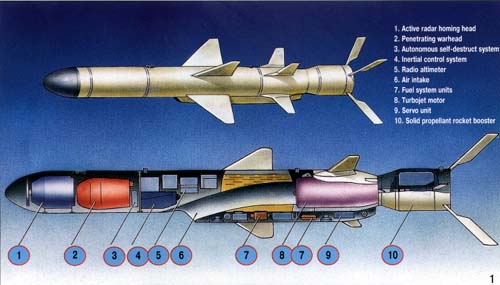

يمتاز الصاروخ kh-35 بتصميم ايروديناميكي بابعاد صغيرة نسبيا ومحرك مروحي turbofan engine
وسرعة دون صوتية ويعتمد في توجيهه في المرحلة الاخيرة علي active radar homing head و radio altimeter ويمكن إدخال البيانات تحديد الهدف في الصاروخ من الطائرة الإطلاق أو سفينة أو مصادر خارجية. يتم إدخال بيانات مهمة الرحلة الى نظام مراقبة الصواريخ بعد إدخال إحداثيات الهدف. يتم التحكم بالصاروخ بالقصور الذاتي، وتستقر على ارتفاع مناسب لمباغتة الهدف وتدميرة.حيث يقوم الردار بالعمل وتتبع واستهداف الاهداف المعادية بعدما يقوم نظام التحكم بوضع الصاروخ علي مسار منخفض للغاية ليصعب مسئلة كشفة واستهدافة
يعمل الصاروخ في الظروف الجوية السيئة وتحت التدابير الالكترونية المضادة ليلا ونهارا بكفاءة عالية
من ضمن التطويرات الاساسية للصاروخ تحسين اداءة الايروديناميكي لضمان مسار منخفض بموازاة سطح البحر لاكتساب بصمة منخفضة بالاضافة لزيادة المدي دون تاثير كبير علي ابعاد الصاروخ بالاضافة لتغيير ARGS-35E active radar
ذو مدي تتبع 20كم بردار جديدGran-KE الذي يمنح الصاروخ مدي تتبع 50كم

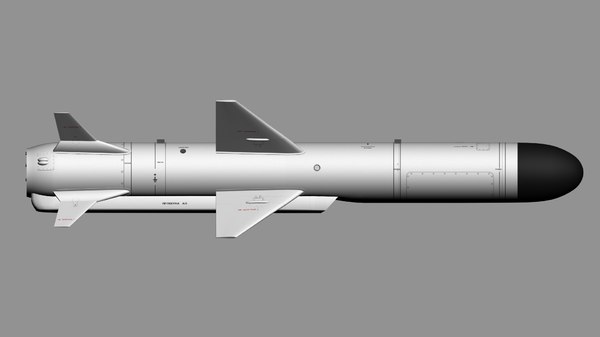

خواص الصاروخ
  • (Weight 520 kg (1,150 lb
  • (Length 385 cm (152 in
  • (Diameter 42.0 cm (16.5 in
  • Warhead weight 145 kg
  • Engine turbofan 450 kgf
  • Wingspan 133 cm
  • Propellant kerosene
  • opertional range 260km
  • Flight altitude 10-15 m en route and about 4 m at terminal area
  • Speed Mach 0.8
  • Launch
    platform

    Su-24, MiG-29M, MiG-29K, Su-27SM, Su-30MKI, Su-34, HAL Tejas, Ka-27, Ka-28,[2] also ships boats , maybe fitted in submarine VLS or torpedo tube , there is coastal , AShM , LACM , TEL variants and is integrated also on club systems

الدول المستخدمة للصاروخ
روسيا- الهند - الجزائر - ايران - اذربيجان - كوريا الشمالية - فنزويلا - ميانمار - فيتنام - وان شاء الله مصر








The Egyptian Force

هذه الصواريخ سهل التصدي لها من الغرب وذكرت لماذا في احد المواضيع الاستر-30 استطاع التصدي لما هو اشيط منه وكان يعمل بنمط سي سكامنج بارتفاع 5 متر تصدى له بخاصيه HTK اصابه الراس 100%

هذه الصواريخ سهل التصدي لها من الغرب وذكرت لماذا في احد المواضيع الاستر-30 استطاع التصدي لما هو اشيط منه وكان يعمل بنمط سي سكامنج بارتفاع 5 متر تصدى له بخاصيه HTK اصابه الراس 100%
يا راجل !! :D
ظلمت نفسك بالتواجد معنا فى المنتدى , نابغه فعلا

يا راجل !! :D
ظلمت نفسك بالتواجد معنا فى المنتدى , نابغه فعلا

استاذ انت روسي بالدم هههههههههههههههههههههههه هل تعترض على كلامي ام ماذا

استاذ انت روسي بالدم هههههههههههههههههههههههه هل تعترض على كلامي ام ماذا
لا انا مش معترض خالص , لن تقف عليك , المنتدى اصبح مثير للسخريه

لماذا اصبح مثير للشفقه بسببي :(:(
ليس بسببك , ولكن لان كل من يضع تعليق يحوله من رأى الى واقع وحقيقه بدون اى مصدر , مأساه المنتدى مؤخرا

ليس بسببك , ولكن لان كل من يضع تعليق يحوله من رأى الى واقع وحقيقه بدون اى مصدر , مأساه المنتدى مؤخرا

اتمنى ان لاتقف اذا رايت اي خطا عدل لي مباشره انا اتقبل الانتقادرات شوف استاذ انا قلت كلامي بناء على تجربه البحريه الفرنسيه للتصدي لصاروخ من نوع GQM-163 وباقي الاسم معروف هذه صوره له بنمط سي سكامينج

الصاروخ اخطر من هذا الصاروخ بكثير مدى سرعه لااعلم لماذا نحتاج لمصادر ناقشني في هذا الامر


هذه الصواريخ سهل التصدي لها من الغرب وذكرت لماذا في احد المواضيع الاستر-30 استطاع التصدي لما هو اشيط منه وكان يعمل بنمط سي سكامنج بارتفاع 5 متر تصدى له بخاصيه HTK اصابه الراس 100%
الامر صعب للغاية الصاروخ من هذة النوعية لايمكن تدميرة بسهولة بالاضافة ان بصمتة منخفضة
كمان الصاروخ قادر علي تتبع الهدف من ٥٠كم
تحت تشويش الكتروني
دة طبعا لو ضربت الصاروخ من مداه الاقصي
اغلب العمليات المسجله باستخدام هذة الصواريخ تمت من مسافات قريبة للغاية

الامر صعب للغاية الصاروخ من هذة النوعية لايمكن تدميرة بسهولة بالاضافة ان بصمتة منخفضة
كمان الصاروخ قادر علي تتبع الهدف من ٥٠كم
تحت تشويش الكتروني
دة طبعا لو ضربت الصاروخ من مداه الاقصي
اغلب العمليات المسجله باستخدام هذة الصواريخ تمت من مسافات قريبة للغاية

غير صحيح بصمته مرتفعه الحراريه كبيره جدا واذا كان قادر على تتبع الهدف من 50 كيلومتر تحت تشويش هل تعلم اي نوع تشويش سيجده عندما يواجه اساطيل امريكيه انا لااريد اطاله الجدال لان اخونا زعل مني دعنى نقل تم ظربه من مسافه قريبه اخطر نمط لايمكن تطبيقه ابدا الى وهو سي سكامنج لا طبعا لايمكن

يااحبتي الصاروخ في اخطر منه لدى الروس ولن اجادل به الاستر-30 قادر على تصدي لصواريخ بسرعه اكبر من KH-35 وبنمط طيران سي سكامينج على ارتفاع 5 متر اما اطلاق الصاروخ من مسافه قريبه من الهدف المطلوب فريم مثلا فهذا غير دقيق تحوله لنمط سي سكامينج لن يحصل من بدايه الاطلاق والسؤال سي سكامينج بارتفاع كم

اتمنى ان لاتقف اذا رايت اي خطا عدل لي مباشره انا اتقبل الانتقادرات شوف استاذ انا قلت كلامي بناء على تجربه البحريه الفرنسيه للتصدي لصاروخ من نوع GQM-163 وباقي الاسم معروف هذه صوره له بنمط سي سكامينج

الصاروخ اخطر من هذا الصاروخ بكثير مدى سرعه لااعلم لماذا نحتاج لمصادر ناقشني في هذا الامر

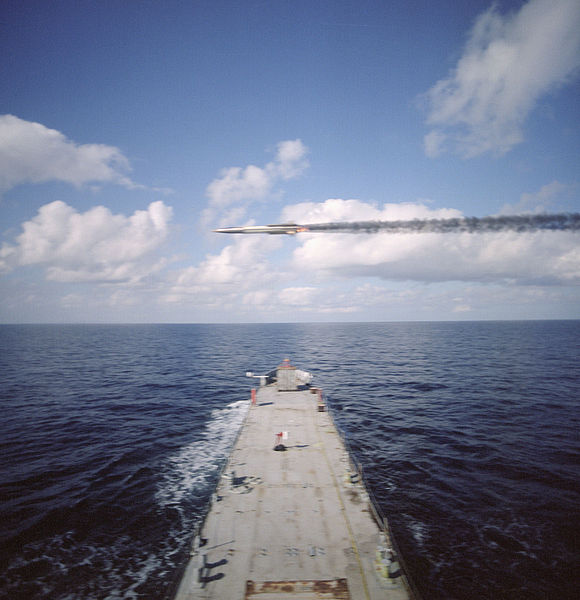

هذه الصوره هي من الاختبار الي تكلمت عنه
وهذه صوره للتصدي ظرب لراس الصاروخ وتحقيق اصابه بنسبة 100%


صوره اوظح للصاروخ

هذه هي الصور
http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/imagehosting/592532ce2dc051f4.jpg
http://defense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.comdefense-arab.com/imagehosting/592532ce2dc0943e.jpg​

غير صحيح بصمته مرتفعه الحراريه كبيره جدا واذا كان قادر على تتبع الهدف من 50 كيلومتر تحت تشويش هل تعلم اي نوع تشويش سيجده عندما يواجه اساطيل امريكيه انا لااريد اطاله الجدال لان اخونا زعل مني دعنى نقل تم ظربه من مسافه قريبه اخطر نمط لايمكن تطبيقه ابدا الى وهو سي سكامنج لا طبعا لايمكن
اولا اغلب الفئة دي بصمتها الحرارية عالية لكن تظل الرداريةمنخفضة ناهيك عن ان ابعادة اقل من الصاروخ اللي ذكرته
اما بالنسبة للتشويش انت ايضا لاتعلم قدرة الصاروخ علي العمل تحت تشويش عالي
قد يكون سي سكامنج لن يتم تطبيقة من مسافة قريبة لكن ايضا فرص الكشف والتعامل ستكون محدودة للغاية

اولا اغلب الفئة دي بصمتها الحرارية عالية لكن تظل الرداريةمنخفضة ناهيك عن ان ابعادة اقل من الصاروخ اللي ذكرته
اما بالنسبة للتشويش انت ايضا لاتعلم قدرة الصاروخ علي العمل تحت تشويش عالي
قد يكون سي سكامنج لن يتم تطبيقة من مسافة قريبة لكن ايضا فرص الكشف والتعامل ستكون محدودة للغاية

كلامك مع احترامي لك ايضا غير صحيح افضل نمط لاصابه العدو سي سكامينج اما الانماط الاخرى فالتعامل معها سهل جدا هذه نقطه الثانيه هي كم بصمته الراداريه لانه اذا تريد مني تصديق ان الصاروخ لن يكشف من 50-100 كيلومتر فساضع؟؟؟؟؟ التشويش ضد كمبيوتر صاروخ ليس سهل وليس صعب انت تواجه رادارات قويه جدا عموما صح نحن يجب ان نتكلم عن الرادار بعدها نقرر لماذا محدوده للمعلوميه الصاروخ الي وضعته اذا لم تعلم سرعته 3000 كيلومتر سوبر سونيك

يااحبتي الصاروخ في اخطر منه لدى الروس ولن اجادل به الاستر-30 قادر على تصدي لصواريخ بسرعه اكبر من KH-35 وبنمط طيران سي سكامينج على ارتفاع 5 متر اما اطلاق الصاروخ من مسافه قريبه من الهدف المطلوب فريم مثلا فهذا غير دقيق تحوله لنمط سي سكامينج لن يحصل من بدايه الاطلاق والسؤال سي سكامينج بارتفاع كم
يبدأ بارتفاع 10 م وفي اخر 50كم يصل الي 4م

كلامك مع احترامي لك ايضا غير صحيح افضل نمط لاصابه العدو سي سكامينج اما الانماط الاخرى فالتعامل معها سهل جدا هذه نقطه الثانيه هي كم بصمته الراداريه لانه اذا تريد مني تصديق ان الصاروخ لن يكشف من 50-100 كيلومتر فساضع؟؟؟؟؟ التشويش ضد كمبيوتر صاروخ ليس سهل وليس صعب انت تواجه رادارات قويه جدا عموما صح نحن يجب ان نتكلم عن الرادار بعدها نقرر لماذا محدوده للمعلوميه الصاروخ الي وضعته اذا لم تعلم سرعته 3000 كيلومتر سوبر سونيك
الصاروخ اللي بتتكلم عنة سرعتة كبيرة لكن هي الفكرة تم اطلاقة من اي مدي اطلاق الصاروخ من مدي كبير ممكن يسهل عملية الاصابة
يعني اطلاق الصاروخ من 200كم غير اطلاقة من 60كم

الصاروخ اللي بتتكلم عنة سرعتة كبيرة لكن هي الفكرة تم اطلاقة من اي مدي اطلاق الصاروخ من مدي كبير ممكن يسهل عملية الاصابة
يعني اطلاق الصاروخ من 200كم غير اطلاقة من 60كم

صحيح لم نقل شيء وهو حقيقه معلومات شبه منعدمه عن العمليه لاكن حتى لو حصل وتم اطلاق صاروخ من 60 كيلومتر لن يصل لاسلوب سي سكامينج الى وتم كشفه والتعامل معه بسهوله
