بعض التجهيزات المتوقعة للغواصة تايب 209 المصرية

[bob]

HDW Fuel Cell AIP System​

Silent power for submarine application​

Since the early days of submarine construction, increasing the submerged endurance has always been one of the most important objectives of engineering research and development activities. The dream of staying submerged for an almost unlimited period of time has become reality for non-nuclear submarines thanks to air-independent propulsion (AIP). ThyssenKrupp Marine Systems provides AIP systems both for direct integration into new submarine designs and as retrofit into already operational submarine during modernisation​

منذ الأيام الأولى لبناء الغواصة، قد تم زيادة القدرة على التحمل المغمورة دائما واحدة من أهم أهداف أنشطة البحوث الهندسية والتنمية. واصبح حلم البقاء مغمورة لمدة غير محدودة تقريبا من الزمن حقيقة واقعة للغواصات غير النووية وذلك بفضل الدفع المستقل (AIP).
يوفر تيسن كروب للأنظمة البحرية أنظمة متكاملة على حد سواء لتحقيق التكامل المباشر في التصاميم للغواصات الجديدة و ايضا التحديثات للغواصات العاملة

Fuel cells are energy converters that transform chemical energy directly to electrical current without noise or combustion. In submarine application, they use hydrogen and liquid oxygen which are stored on board​

خلايا الوقود هي محولات الطاقة التي تحول الطاقة الكيميائية مباشرة إلى التيار الكهربائي من دون ضجيج أو احتراق.
في تطبيقات الغواصة، فإنها تستخدم الهيدروجين والاوكسجين السائل التي يتم تخزينها على متن الغواصة.

In the fuel cells, hydrogen and oxygen combine to produce water while giving off electricity (DC). This operating principle is the reversal of water electrolysis
The electrical energy is fed directly into the submarine’s main switchboard. The HDW fuel cell plant is designed as a special, silent energy converter and the extension of a conventional propulsion system. Its modular layout is just as simple as the principle itself. With its two highlight features of no exhaust gas production at all and extremely low dissipated heat,
the HDW fuel cell system is the only AIP system that can be performed in a closed boat, irrespective of diving pressure and with no deteriorating influence on the submarine’s signature​

في خلايا الوقود والهيدروجين والأكسجين تجمع لإنتاج المياه في حين يعطي التيار الكهربائي (DC). هذا المبدأ المعمول به هو عكس التحليل الكهربائي للماء.
ويتم تغذية الطاقة الكهربائية مباشرة إلى لوحة المفاتيح الرئيسية للغواصة.
تم تصميم HDW لمحطة خلايا الوقود باعتبارات خاصة، لتحويل الطاقة الصامتة وامتدادها لنظام الدفع التقليدية.
في تخطيط وحدات بسيطة مثل المبدأ نفسه. مع معالم تسليط الضوء على اثنين من أي إنتاج للغاز العادم على الإطلاق، وتبدد الحرارة المنخفضة للغاية،
HDW نظام خلية الوقود AIP هو النظام الوحيدة التي يمكن القيام به في قارب مغلقة، بغض النظر عن ضغط الغوص ودون أي تأثير او تدهور على بصمة الغواصة .

Meanwhile hardly any navy contemplating the acquisition of new non-nuclear submarines is prepared to do without the vast advantages of AIP. In addition, refit of HDW Class 209 submarines with a fuel cell plug-in section is state-of-the-art and can be carried out within the scope of a regular major overhaul. The large number of submarines already operating or under construction with HDW fuel cell propulsion systems is a clear indication of the extraordinary acceptance level of this technology by navies operating submarines throughout the world. Thanks to the advantages of low noise and low infrared signatures, high efficiency and low maintenance requirements, fuel cell plants are the ideal AIP solution for non-nuclear submarines​

وفي الوقت نفسه لا تكاد أي بحرية تفكر في اقتناء غواصات غير نووية جديدة مستعدة للاستغناء عن مزايا واسعة من نظام AIP. بالإضافة إلى ذلك مجددا من HDW لغواصات فئة 209 مع خلية الوقود المكونات في القسم هى مثال رائع للفن (للابداع) ويمكن القيام بها في نطاق إجراء إصلاح جذري منتظم.
عدد كبير من الغواصات التي تعمل بالفعل أو قيد الإنشاء مع أنظمة الدفع خلايا الوقود HDW هو مؤشر واضح على مستوى القبول الاستثنائي لهذه التكنولوجيا من قبل القوات البحرية التي تستعمل الغواصات في جميع أنحاء العالم. وبفضل مزايا انخفاض مستوى الضجيج والبصمة و الأشعة تحت الحمراء المنخفضة والكفاءة العالية ومتطلبات الصيانة المنخفضة ,
خلايا الوقود هي الحل المثالي للغواصات الغير نووية.

https://www.thyssenkrupp-marinesystems.com/en/hdw-fuel-cell-aip-system.html

يتبع ان شاء الله



[bob]

Rescue from great depths
الانقاذ من أعماق كبيرة​

Thanks to modern safety concepts, an accident where the submarine cannot return to the water surface on its own is extremely unlikely. Nevertheless, Navies demand solutions that allow crews to save themselves without any external assistance to the water surface once the submarine is lying on the ground​

بفضل مفاهيم السلامة الحديثة، لاى حادث غواصة حيث لا يمكن العودة إلى سطح الماء لوحدها من غير المرجح ,
ومع ذلك، فالبحريات بتطلب الحلول التي تسمح للطواقم لإنقاذ أنفسهم من دون أي مساعدة خارجية لسطح الماء مرة واحدة من الغواصة و هي ملقية على الأرض (فى قاع البحر).

While the more usually known free ascent operation is limited to depths of about 180 meters, HABETaS® allows a rescue from significantly greater depths. Internal analysis conducted by ThyssenKrupp Marine Systems have shown that submarine rescue from a depth of approximately 250 meters is possible. HABETaS® has been successfully tested unmanned in different depth ranges (280 meters up to 540 meters). The limiting factor is no longer the technology, but the human body.
The HABETaS® Team​

في حين أن عملية الصعود الحرة تعرف أكثر وعادة ما تقتصر على أعماق نحو 180 متر،
HABETaS® يسمح هذا بالانقاذ من أعماق أكبر بكثير. وقد أظهرت التحليل الداخلي الذي أجرته تيسن كروب للأنظمة البحرية التي إنقاذ الغواصات من عمق حوالي 250 متر ممكن.
HABETaS® تم اختبارها بنجاح في نطاقات مختلفة من العمق (280 متر حتى 540 متر). العامل المحدد لم يعد التكنولوجيا، ولكن الجسم البشري.
لفريق HABETaS®

Two companies are working together in the HABETaS® team and taking care of the following tasks:
ThyssenKrupp Marine Systems is the integrator of HABETaS® into the system „submarine" and takes responsibility for the marketing & sales.
Our partner, the British company Advanced Marine Innovation Technology Subsea (AMITS) develops and builds the complex HABETaS® valve technology​

شركتان يعملون معا في فريق HABETaS® ورعاية من المهام التالية:
تيسن كروب للأنظمة البحرية هو تكامل من HABETaS® في النظام "الغواصة"، ويأخذون المسؤولية عن التسويق والمبيعات.
وشريكنا، الشركة البريطانية المتقدم البحرية للتكنولوجيا والابتكار الغمري (AMITS) بتطور وتبني الصمام المعقدة تكنولوجيا HABETaS®.

"HABETaS®" stands for the initials of the three partners who originally started the development of this rescue system and the corresponding technology used: HDW AMITS BfA Escape Technology advanced SPES (Submarine Personal Escape Suit
"HABETaS®" تقف بالاحرف الاولى مع الشركاء الثلاثة الذي بدأ أصلا تطوير نظام الانقاذ و هذه التكنولوجيا المستخدمة المقبلة:
HDW وAMITS و SPES لتكنولوجيا الهروب المتقدم (تحت الماء بدلة الهروب الشخصية).

The target-oriented development work has shown success on the international market: The Royal Dutch Navy has decided to install HABETaS® onboard their Walrus class submarines. Besides the integration, the contract includes the supply of the hardware as well as the corresponding logistic measures. Furthermore, HABETaS® will be ThyssenKrupp Marine Systems' standard tower escape system for current and future submarine new buildings.​

وقد أظهرت أعمال التطوير الموجهة نحو هدفها النجاح في السوق الدولية:
و قررت البحرية الملكية الهولندية تثبيت HABETaS® على متن غواصات من فئة Walrus . إلى جانب التكامل مع العقد ويتضمن توريد الأجهزة وكذلك التدابير اللوجستية المقابلة.
وعلاوة على ذلك، سوف يكون نظام HABETaS® لبرج الهروب القياسى لتيسن كروب للأنظمة البحرية للغواصات الجديدة والحالية والمستقبلية.

In addition to the already proven submarine refit capability, the worldwide unique HABETaS® system can readily be incorporated into basically any new platform design, irrespective of whether the submarines have been built by ThyssenKrupp Marine Systems or other shipyards​

بالإضافة إلى قدرة الغواصة المجددة ثبتت بالفعل، يمكن بسهولة أن يدمج نظام HABETaS®الفريد من نوعه في جميع أنحاء العالم في الأساس على أي تصميم منصة جديدة، بغض النظر عن ما إذا كان قد تم بناء الغواصات التي انتجتها تيسن كروب للأنظمة البحرية أو أحواض بناء السفن الأخرى.

https://www.thyssenkrupp-marinesystems.com/en/hdw-fuel-cell-aip-system.html

يتبع ان شاء الله



[bob]

​

Torpedo Countermeasures TCM​

نظام مكافحة الطوربيدات (TCM)

Beside the traditional roles of non-nuclear submarines in terms of anti-surface and anti-submarine operations, modern naval requirements show an increasing trend to stipulate active torpedo defence​

بجانب الأدوار التقليدية للغواصات غير النووية من حيث عمليات مكافحة السفن السطحية و الغواصات،
وتبين متطلبات البحرية الحديثة اتجاها متزايدا لتنص على اشتراط الدفاع النشط.

Manifold choices​

Thus various types of TCM launchers and its decoys or effectors with different diameters and function principles have been successfully integrated by ThyssenKrupp Marine Systems (Business Unit HDW). The most complex system is fully integrated into the submarine command and weapon control system, which subsequently ensures automatic launch of the effectors​

خيارات متعددة
أنواع مختلفة من قاذفات TCM والشراك الخداعية، ومؤثرات بأقطار مختلفة وظيفة و تم دمجها بنجاح,
تيسن كروب للأنظمة البحرية (وحدة الأعمال HDW). تم دمج النظام الأكثر تعقيدا بشكل كامل في نظام القيادة والسيطرة ونظام التسليح للغواصة لكى يضمن لاحقا إطلاق التلقائي للمؤثرات.

Alternatively stand-alone solutions are available, where the TCM effectors are released manually.
Of course swing-out containers or fixed rack installations are possible; the fixed arrangement is marketed under the name MELS (Modular Effector Launching System). The launcher arrangement can be clustered in scalable container units, ranging from single to ten tubes.
The launching tubes benefit from the non-pyrotechnic thrust piston system which ensures rapid and reliable reaction without releasing tell-tale gas bubbles​

ومع ذلك تتوفر الحلول، حيث من الممكن ان يتم الافراج عن المؤثرات يدويا,
بالطبع الحاوية البديل أو المسبتة التركيب ممكنة. يتم تسويقها تحت اسم ميلز,
يمكن تجميعها بالترتيب فى قاذفة وحدات حاوية قابلة للملئ، بدءا من واحد إلى عشرة الأنابيب,
تفيد أنابيب إطلاق من التوجه بنظام المكبس (غير نارية) مما يضمن رد فعل سريع وموثوق به من دون الافراج عن فقاعات الغاز المنذرة.

In use with several partner navies
Within the last decade a broad variety of TCM solutions by ThyssenKrupp Marine Systems made their way into the submarine flotillas of several NATO and non-NATO allies. They are either in successful service or under production for customers of the renowned HDW Class 209 and Class 214 submarine families as well as further tailor-made submarine platforms.
Naturally TCM systems can be integrated onboard of new submarines or installed as part of refit programs of existing platforms​

في الاستخدام مع العديد من القوات البحرية الشريكة (الحليفة)
خلال العقد الماضي مجموعة واسعة من الخدمات و الحلول الناجحة التي انتجتها تيسن كروب للأنظمة البحرية شقت طريقها إلى أساطيل الغواصات العديد من الناتو و من الحلفاء الغير الاعضاء بحلف شمال الاطلسي. فهي إما في خدمة ناجحة أو قيد الإنتاج لعملاء الفئة تايب 209 و 214 من أسر الغواصة وكذلك المزيد من المنصات البحرية المصممة خصيصا.
وبطبيعة الحال أنظمة TCM يمكن أن تكون متكاملة على متن غواصات جديدة أو تثبيت كجزء من برامج مجددة من المنصات القائمة

https://www.thyssenkrupp-marinesystems.com/en/tcm.html
يتبع ان شاء الله



[bob]

Missile System IDAS
صواريخ النظام IDAS​

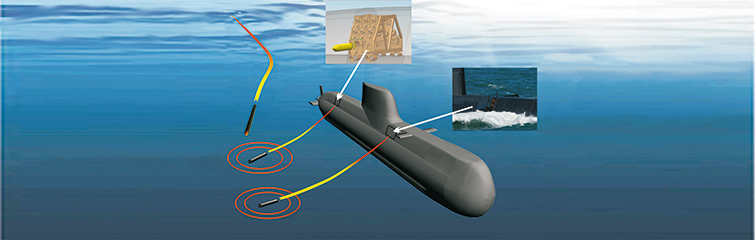

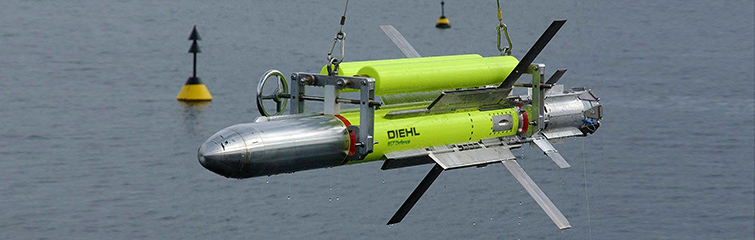

The innovative Interactive Defence and Attack System for Submarines (IDAS) is a lightweight fibre-optic guided missile for submarines.

Primarily conceived as a means of self-defence for the submarine against ASW helicopters, IDAS has been developed further into a multi-purpose weapon system that enables the submerged cruising submarine to engage airborne, surface and coastal targets with a high degree of precision.​

نظام الدفاع المبتكرة التفاعلي ونظام هجوم للغواصات (IDAS) هو الألياف البصرية الموجهة للصواريخ خفيفة الوزن للغواصات.
في المقام الأول كوسيلة للدفاع عن النفس للغواصة ضد المروحيات المضادة للغواصات،
وقد وضعت IDAS المزيد من نظام السلاح المتعدد الأغراض التي يمكن الغواصة الغاطسة و المبحرة إلى استخدام و استهداف الانظمة المحمولة جوا، والاهداف السطحية والاهداف الساحلية مع وجود درجة عالية من الدقة.

Within the IDAS Consortium, the missile as well as the fibre-optic system are produced by Diehl BGT Defence. ThyssenKrupp Marine Systems is in charge of the launching container and the system integration into the submarine. Moreover, ThyssenKrupp Marine Systems is speaker of the IDAS Consortium.​

ضمن كونسورتيوم IDAS، الصواريخ فضلا عن نظام الألياف الضوئية تنتجها BGT للدفاع.
تيسن كروب للأنظمة البحرية هو المسؤول عن الحاوية الاطلاق وتكامل النظام في الغواصة. وعلاوة على ذلك، تيسن كروب للأنظمة البحرية هى المتحدث باسم اتحاد IDAS.
​

The uniqueness of IDAS is founded on the missile’s ability to be linked to the submarine’s combat operations centre via a fibre-optic cable link during the entire duration of the mission. Its imaging IR-seeker transmits images continuously via the fibre-optic link down to the operator’s console. As he is able to follow the missile’s flight visually, the operator is able – if required – to change the target or to choose a different point of impact. The extreme degree of precision of the missile means that a relatively small warhead is enough to achieve the desired effect. This enables collateral damage to be avoided in a way that is not possible when deploying torpedoes or heavyweight missiles.​

تفرد IDAS يقوم على القدرة الصاروخية لتكون مرتبطة إلى مركز العمليات القتالية للغواصة عن طريق وصلة كابل الألياف الضوئية خلال كامل مدة المهمة. في التصوير IR-طالب بإرسال الصور بشكل مستمر عن طريق وصلة الألياف البصرية وصولا الى وحدة المشغل. كما انه قادر على متابعة رحلة الصاروخ بصريا، المشغل قادر - إذا لزم الأمر - لتغيير الهدف أو أن يختار وجهة نظر مختلفة من التأثير. درجة متطرفة من دقة الصاروخ يعني أن رأس صغير نسبيا يكفي لتحقيق التأثير المطلوب. وهذا يتيح الأضرار الجانبية التي ينبغي تجنبها بطريقة غير ممكن عند نشر الطوربيدات أو الصواريخ الثقيل الوزن .

This missile system further expands the submarine’s ability to react flexibly to a wide range of situations. The IDAS concept has shown its feasibility in three successful firing tests. After having finalised its detailed design phase and qualification IDAS will be ready to go into series production​

يوسع هذا النظام الصاروخي من قدرة الغواصة على الاستجابة بمرونة لمجموعة واسعة من الحالات. وقد أظهرت مفهوم IDAS جدواه في ثلاثة اختبارات اطلاق ناجحة. بعد الانتهاء من مرحلته التصميم التفصيلي والتأهيل IDAS ستكون على استعداد للذهاب إلى سلسلة الإنتاج.​

https://www.thyssenkrupp-marinesystems.com/en/missile-system-idas.html
​

يتبع ان شاء الله



[bob]

AI&R Sonars
Acoustic Intercept and Ranging

​

الإعتراضات الصوتية والمدى للسونار

The Sonartech AI&R Sonar’s are a family of well-proven submarine sonar processing systems providing the ability to intercept, process and display all sonar transmissions.
The AI&R systems will localise and characterise the signal source for immediate and effective recognition. It also provides localisation solutions for many other sources of transient energy.

Bearing, range, course and speed of the signal source are provided to the Command Team without the need to conduct any own-ship manoeuvres. ​

The system is most effective against high Signal to Noise Ratio (SNR) contacts and will automatically produce highly reliable solutions from a single intercept. ​

Sonartech AI & R سونار لأسرة مكونة من أنظمة معالجة للسونار المجرب للغواصة وتوفير القدرة على اعتراض ومعالجة وعرض كل ارسالات السونار و ونظم AI & R ,

و تحد الموقع وتميز مصدر إشارة للاعتراض فوري وفعال,
كما يوفر حلول لتوطين الكثير من المصادر الأخرى للطاقة العابرة,
وتقدم بطبيعة الحال السرعة لمصدر الاشارات إلى فريق القيادة دون الحاجة إلى إجراء أي مناورات خاصة للغواصة,
هذا النظام هو الأكثر فعالية ضد إشارة ارتفاع نسبة الضوضاء (SNR)
و الاتصالات وسوف ينتج تلقائيا حلول موثوق بها للغاية من اعتراض ,
​

Typically, they will achieve at least three times the ranging performance of the transmitting sonar.
The Sonartech AI&R Sonar’s are currently in use with multiple Navies throughout the world including the Australian, Israel, Greece. The Sonartech Intercept Detection and Ranging Sonar (IDRS) has now been fully integrated with the Atlas Elektronik ISUS90 Submarine Combat System.
​

قياسا، فإنها ستحقق على الأقل ثلاثة أضعاف أداء السونار بدءا من الإرسال,​

وSonartech AI & R وهذا السونار قيد الاستخدام حاليا مع قوات البحرية متعددة في جميع أنحاء العالم بما في ذلك أستراليا وإسرائيل واليونان, ​

ومنظومة Sonartech للكشف و الاعتراض و مدى السونار ((IDRS)) الآن تم دمجها بشكل كامل مع نظام مكافحة الغواصات أطلس الكترونيك ISUS90.​

​

http://www.atlas-elektronik.com/what-we-do/surface-combatant-systems/air-sonars/

​

يتبع ان شاء الله



[bob]

​

ISUS® 100 Combat System

نظام القتال آيسس 100
System Architecture
The Integrated Sensor Underwater System ISUS 100 provides the complete functional chain from sensor to shooter control
Sonar allows for panoramic detection, analysis, and classification of surface vessels, submarines, torpedoes, and other contacts
Electromagnetic and optical sensors plus tactical data links deliver additional contact information
Contacts from any acoustic and non acoustic sensors are managed by command & control and are compiled into a comprehensive tactical picture. Particular control functions enable the operation of long range, wire guided torpedoes and missiles.
Various support functions complete the picture and open and modular system architecture guarantees maximum usability, availability, and flexibility

بنية النظام​

نظام الاستشعار المتكاملة تحت الماء لدى آيسس 100 يوفر سلسلة وظائف كاملة من أجهزة الاستشعار و السيطرة واطلاق النار .​

السونار يسمح بانورامية الكشف، وتحليل، وتصنيف السفن والغواصات والطوربيدات، وغيرها من

الاتصالات.​

أجهزة الاستشعار الكهرومغناطيسية والبصرية بالاضافة الى وصلات البيانات التكتيكية و تسليم معلومات الاضافية للإتصال .​

تدار اتصالات من أي أجهزة الاستشعار الصوتية الصوتية وغير من قبل القيادة والسيطرة ويتم تجميعها في صورة تكتيكية شاملة.​

وظائف التحكم معينة تمكن من عملية طويلة المدى، و التوجه بالسلك للطوربيدات والصواريخ.​

وظائف الدعم المختلفة و استكمال الصورة وبنية النظام مفتوحة وحدات تضمن سهولة الاستخدام القصوى، وتوافر المرونة.​

Capabilities
الامكانيات
Surveillance
مراقبة
Patrolling littoral waters bounded by hostile coasts and harbours over long periods of time.
تحرس وتراقب المياه الساحلية تحدها سواحل وموانئ عدائية على مدى فترات طويلة من الزمن.
Reconnaissance
استطلاع
Gathering information from acoustic, electromagnetic, and optronic sensors without being discovered. Participation in net centric operations making use of covert information networks
جمع المعلومات من الاجهزة الكهرومغناطيسية و الاستشعار الصوتي ، بدون أن تكتشف. و المشاركة في صافي عمليات مركزية و الاستفادة من شبكات المعلومات السرية.

The ISUS 100 Capabilities
قدرات آيسس 100
Engagement
الاشتباك
Deploying missiles, heavyweight torpedoes and unmanned underwater vehicles unanticipated by the enemy.
نشر الصواريخ والطوربيدات الثقيل الوزن والمركبات تحت الماء غير متوقعة من قبل العدو.
Self Protection
الحماية الذاتية
Self protection utilising forward looking active sonar. Integrated torpedo counter measure systems with soft-kill and hard-kill effectors for self defence
الحماية الذاتية باستخدام اجهزة السونار النشط المتكاملة و الانظمة المضادة للطوربيدات للقتل الصعب و السهل للدفاع عن النفس.

Main Features
الميزات الرئيسية
CONCISE REAL-TIME TACTICAL PICTURE TO SUPPORT EFFECTIVE COMMAND DECISIONS
انجاز فى الوقت الحقيقى للصورة التكتيكية لدعم قرارات فعالة للقيادة
A high level of situational awareness within the operational environment of a submarine is necessary to ensure that command decisions are as informed and as effective as possible.
ISUS 100 exploits data derived from multiple high resolution acoustic and non-acoustic sensors to build a clear, unambiguous, real time tactical picture of the operational arena.
New generation long range acoustic sensors extend the spatial envelope and resolution of the Commander’s situational awareness. The analysis and fusion of information derived from multiple sensors improves the accuracy, reliability of and confidence in the information within the tactical picture

هناك مستوى عال من الوعي بالأوضاع داخل البيئة التشغيلية للغواصة ضروري لضمان أن تكون قرارات القيادة واعية وفعالة قدر الإمكان.
البيانات لدى آيسس 100 المستمدة من عدة أجهزة الاستشعار عالية الدقة الصوتية وغير الصوتية وأجهزة الاستشعار لبناء صورة واضحة لا لبس فيها،و في الوقت الحقيقي لصورة تكتيكية من الساحة التشغيلية.
جيل جديد بعيد المدى وأجهزة الاستشعار الصوتية تمد القائد بالقرار الوعي و الظرف المكاني
تحليل ودمج المعلومات المستمدة من أجهزة استشعار متعددة يحسن الدقة والموثوقية والثقة في المعلومات داخل الصورة التكتيكية.

SUPERIOR SONAR SENSOR PERFORMANCE FOR COMPLEX LITTORAL WATERS
الأداء المتفوق لسونار الاستشعار للمياه الساحلية المعقدة


Improved detection ranges and target bearing accuracy in complex littoral environments are achieved with the new generation of high resolution acoustic sensors within ISUS 100. It can be configured for your specific operational needs and can include the following sensors
يتم تحقيق و تحسن نطاقات الكشف والهدف في البيئات الساحلية المعقدة مع الجيل الجديد من أجهزة الاستشعار الصوتية عالية الدقة ضمن آيسس 100.
ويمكن تهيئتها لتلبية الاحتياجات التشغيلية المحددة الخاصة بك ويمكن أن يشمل ذلك أجهزة الاستشعار التالية:
Intercept and ranging sonars for rapid detection and classification of off-platform sonars and transients, such as IDRS and CIA arrays.
اعتراض ومدى السونار للكشف السريع وتصنيف أجهزة السونار قبالة المنصة والعابرين، مثل IDRS وكالة المخابرات المركزية .
High performance medium frequency sonar with near 360° coverage – Enhanced Cylindrical Array Sonar (ECAS) with vertical beam steering capability.
عالية الأداء للتردد المتوسط للسونار مع قرب 360 درجة تغطية - تعزيز أسطواني صفيف سونار (ECAS) مع رأسية القدرة على توجيه شعاع.

Navigation aid sonars for operations in the littoral such as the Forward Look Active Sonar (FLAS) with sea bottom mapping, mine and collision avoidance capabilities
الملاحة لسونار المساعدات المقدمة للعمليات في الشريط الساحلي مثل توجيه نظرة السونار النشط (إف إل أي إس) مع تعيين قاع البحر، والألغام وقدرات تفادي الاصطدام.
Superior Sensor Sonar Performance
الأداء المتفوق لسونار الاستشعار

MINIMUM OPERATOR WORKLOAD AND MAXIMUM PERFORMANCE

ISUS 100 enables you to harness the full potential of modern high performance sensors to maximise your warfighting capability with fewer operators and less operator training
لدى آيسس 100 تمكنك من استغلال الإمكانات الكاملة من أجهزة الاستشعار عالية الأداء الحديثة لتحقيق أقصى قدر من القدرة القتالية الخاصة بك مع عدد أقل من المشغلين وأقل تدريب المشغلين.
Modern high resolution sensors and their associated processing generate large amounts of information that, unless managed, will easily overwhelm a team of combat system operators
أجهزة الاستشعار الحديثة عالية الدقة وتجهيزتها المرتبطة بها تولد كميات كبيرة من المعلومات التي، إذا لم تتم إدارته، سيكون من السهل تطغى فريق من مشغلي نظام القتال.
ISUS 100 applies intelligent management of the information flow within the
combat system and automation of tasks traditionally undertaken by an operator to ensure that operators‘ workload remains at levels that enable them to optimize their contribution to a submarine’s warfighting capability.
لدى آيسس 100 تطبيق إدارة ذكية من تدفق المعلومات داخل
نظام مكافحة وأتمتة المهام التي تقوم تقليديا من قبل المشغل للتأكد من أن حجم العمل المشغلين لاتزال عند مستويات التي تمكنهم من تحسين مساهمتها في القدرة القتالية للغواصة.
Heavy operator workload is also alleviated through the application of novel algorithms for the extraction of features with low signal to noise, rules based expert systems for target classification and the use of innovative displays which have been tested with submariners.
وتخفيف عبء العمل الثقيل للمشغل أيضا من خلال تطبيق خوارزميات جديدة لاستخراج الميزات مع إشارة إلى انخفاض الضوضاء، وقواعد النظم الخبيرة لتصنيف الهدف واستخدام شاشات العرض المبتكرة التي تم اختبارها مع الغواصات العاملة.

YOUR INDIVIDUALLY CUSTOMISED OPEN ARCHITECTURE SYSTEM
نظامك بنية بشكل فردي مفتوح يمكن تخصصة لنظامك الخاص
A COTS PC based modular open system architecture enables your ISUS 100 to:
أساس بنية النظام المفتوح PC المهود تمكن النظام الخاص بك ل آيسس 100 إلى:
Be configured to meet your specific operational and platform requirements
Have third party components and algorithms included within
Be cost effectively upgraded through life to extend capability to meet new requirements

Exploit the significant advances in COTS hardware to maximize processing performance whilst minimizing power consumption
Minimize through life costs and ensure cost effective capability upgrades and obsolescence management.
تهيئتها لتلبية الاحتياجات التشغيلية للمنصة المحددة,
على مكونات الطرف الثالث والخوارزميات المتضمنة في:
تكون تكلفة الترقية فعالة خلال الحياة لتمديد القدرة على تلبية المتطلبات الجديدة
استغلال التقدم الكبير في الأجهزة المهود إلى تحقيق أقصى قدر من الأداء والتجهيز حين تقليل استهلاك الطاقة,
تقليل التكاليف من خلال الحياة وضمان تكلفة ترقيات القدرة الفعالة وإدارة التقادم,

http://www.atlas-elektronik.com/what-we-do/submarine-systems/isusr-100/

يتبع ان شاء الله ​

​



[bob]

CIRCE Self Noise Monitoring System
CIRCE نظام رصد الضوضاء الذاتي

CIRCE is an easy use, accurate system that submairne crew can use to monitor and record self noise.
The system is made up of a number of Self Noise Hydrophones (SNH) that are external to the pressure hull, a computer processor and a display/control interface ​

The operator can monitor and record real-time acoustic data from the SNH correlated with machinery status information and Navigation data harvested from the Sonar network to:
Continuously monitor the own-ship self noise signature while at sea,
Immediately detect and therefore reduce the duration and impact of acoustic indiscretions,
Detect and localise abnormal noises which may be produced by
a cavitating propeller,
any piece of plant or machinery operating within the submarine,
any loose or unsecured items in the sail or casing,
an object fouling the hull,
Flow related structural resonances,
Degraded isolation between internal structures and hull.
Provide long term machine state monitoring and management of the mechanical noise-producing machinery on the submarine,
Allow collection of baseline signatures for comparison across hulls and over time​

نظام سهل الاستخدام ونظام دقيق لطاقم الغواصة يمكنها من استخدامه لرصد الضوضاء الذاتية وتسجلها .
ويتكون النظام من عدد من السماعات المائية للضوضاء الذاتية (SNH) الموجودة بالخارج على البدن المضغوط ومعالج كمبيوتر وشاشات العرض و السيطرة.
يمكن للمشغل مراقبة وتسجيل البيانات الصوتية في الوقت الحقيقي من SNH المترابطة مع مركز معلومات الآلات والبيانات ونقل حصاد بيانات الملاحة من شبكة سونار الى نظام المراقبة المستمر
الخاصة بصمة السفينة للضجيج الذاتي فى عرض البحر ،
الكشف الفورى وبالتالي تقليل مدة وتأثير الاصوات الشاذة,
كشف وحصر الأصوات الشاذة التي يمكن أن تنتج عن طريق المروحيات,
أي قطعة من المصنعة أو تشغيل الآلات داخل الغواصة،
أي بنود فضفاضة أو غير مضمونة في البدن أو غلافة، كائنات و قاذورات بالبدن،
تدفق الأصداء الهيكلية ذات الصلة، والعزل المتدهور بين الهياكل الداخلية والبدن.
توفير مراقبة حالة الجهاز على المدى الطويل وإدارة الآلات المنتجة للالضوضاء الميكانيكية على الغواصة،
والسماح بجمع التوقيعات الأساسية للمقارنة عبر الهيكل وعلى مر الزمن.

https://www.atlas-elektronik.com/what-we-do/submarine-systems/circe/
يتبع ان شاء الله



[batteryneon]

موضوع روعة مشاء الله



[خالد المصري]

أحسنت يا بوب.. جميل و يعلم



[adel dwedar]

موضوع شامل ومحترم
ياريت تستعين باحد لتقوم بتصحيح الترجمة بشكل جيد
بدلا من ترجمة جوجل لانها غير مفهومة اطلاقا خاصة



[batteryneon]

​

​

هذه التايب 214 لكن النظام يركب على اي اصدار للتايب



[bob]

UME-100
Tactical ESM and designated ELINT for submarines​

UME-100 التكتيكية, وسائل استخبارات مخصصة للغواصات ESM

Self-defence for submarines means knowing instantly whether anyone is observing you, and that requires keeping track of all types of signals out there. The UME-100 is a compact, high performance tactical ESM system with designated ELINT capabilities that can do just this, meeting today’s stringent operational EW requirements for submarines operating in dense signal environments​

الدفاع عن النفس للغواصات يعنى وسيلة لمعرفة ما إذا كان أي مصدر يراقبها ، وهذا يتطلب تتبع كل أنواع الإشارات هناك.
وUME-100 نظام مدمجة تكتيكي وعالى الأداء ل ESM مع قدرات ووسائل الاستخبارات المعينة التي يمكن أن تفعل هذا فقط،
وتلبية المتطلبات التشغيلية ل EW بصرامة للغواصات العاملة في بيئات إشارات كثيفة.

http://saab.com/naval/electronic-warfare/submarine-tactical-esm-and-elint-systems/ume-100/

يتبع ان شاء الله



[batteryneon]

انا عايز افضى للموضوع دا و اقراءه بتمعن ححضر الشيبسي و العدة و راجع



[jack.beton.agent]

موضوع ممتاز يا BOB تسلم إيدك ..



[batteryneon]

CIRCE Self Noise Monitoring System
CIRCE نظام رصد الضوضاء الذاتي

CIRCE is an easy use, accurate system that submairne crew can use to monitor and record self noise.
The system is made up of a number of Self Noise Hydrophones (SNH) that are external to the pressure hull, a computer processor and a display/control interface ​

The operator can monitor and record real-time acoustic data from the SNH correlated with machinery status information and Navigation data harvested from the Sonar network to:
Continuously monitor the own-ship self noise signature while at sea,
Immediately detect and therefore reduce the duration and impact of acoustic indiscretions,
Detect and localise abnormal noises which may be produced by
a cavitating propeller,
any piece of plant or machinery operating within the submarine,
any loose or unsecured items in the sail or casing,
an object fouling the hull,
Flow related structural resonances,
Degraded isolation between internal structures and hull.
Provide long term machine state monitoring and management of the mechanical noise-producing machinery on the submarine,
Allow collection of baseline signatures for comparison across hulls and over time​

نظام سهل الاستخدام ونظام دقيق لطاقم الغواصة يمكنها من استخدامه لرصد الضوضاء الذاتية وتسجلها .
ويتكون النظام من عدد من السماعات المائية للضوضاء الذاتية (SNH) الموجودة بالخارج على البدن المضغوط ومعالج كمبيوتر وشاشات العرض و السيطرة.
يمكن للمشغل مراقبة وتسجيل البيانات الصوتية في الوقت الحقيقي من SNH المترابطة مع مركز معلومات الآلات والبيانات ونقل حصاد بيانات الملاحة من شبكة سونار الى نظام المراقبة المستمر
الخاصة بصمة السفينة للضجيج الذاتي فى عرض البحر ،
الكشف الفورى وبالتالي تقليل مدة وتأثير الاصوات الشاذة,
كشف وحصر الأصوات الشاذة التي يمكن أن تنتج عن طريق المروحيات,
أي قطعة من المصنعة أو تشغيل الآلات داخل الغواصة،
أي بنود فضفاضة أو غير مضمونة في البدن أو غلافة، كائنات و قاذورات بالبدن،
تدفق الأصداء الهيكلية ذات الصلة، والعزل المتدهور بين الهياكل الداخلية والبدن.
توفير مراقبة حالة الجهاز على المدى الطويل وإدارة الآلات المنتجة للالضوضاء الميكانيكية على الغواصة،
والسماح بجمع التوقيعات الأساسية للمقارنة عبر الهيكل وعلى مر الزمن.

https://www.atlas-elektronik.com/what-we-do/submarine-systems/circe/
يتبع ان شاء الله

UME-100
Tactical ESM and designated ELINT for submarines​

UME-100 التكتيكية, وسائل استخبارات مخصصة للغواصات ESM

Self-defence for submarines means knowing instantly whether anyone is observing you, and that requires keeping track of all types of signals out there. The UME-100 is a compact, high performance tactical ESM system with designated ELINT capabilities that can do just this, meeting today’s stringent operational EW requirements for submarines operating in dense signal environments​

الدفاع عن النفس للغواصات يعنى وسيلة لمعرفة ما إذا كان أي مصدر يراقبها ، وهذا يتطلب تتبع كل أنواع الإشارات هناك.
وUME-100 نظام مدمجة تكتيكي وعالى الأداء ل ESM مع قدرات ووسائل الاستخبارات المعينة التي يمكن أن تفعل هذا فقط،
وتلبية المتطلبات التشغيلية ل EW بصرامة للغواصات العاملة في بيئات إشارات كثيفة.

http://saab.com/naval/electronic-warfare/submarine-tactical-esm-and-elint-systems/ume-100/

يتبع ان شاء الله

ISUS® 100 Combat System

نظام القتال آيسس 100
System Architecture
The Integrated Sensor Underwater System ISUS 100 provides the complete functional chain from sensor to shooter control
Sonar allows for panoramic detection, analysis, and classification of surface vessels, submarines, torpedoes, and other contacts
Electromagnetic and optical sensors plus tactical data links deliver additional contact information
Contacts from any acoustic and non acoustic sensors are managed by command & control and are compiled into a comprehensive tactical picture. Particular control functions enable the operation of long range, wire guided torpedoes and missiles.
Various support functions complete the picture and open and modular system architecture guarantees maximum usability, availability, and flexibility

بنية النظام​

نظام الاستشعار المتكاملة تحت الماء لدى آيسس 100 يوفر سلسلة وظائف كاملة من أجهزة الاستشعار و السيطرة واطلاق النار .​

السونار يسمح بانورامية الكشف، وتحليل، وتصنيف السفن والغواصات والطوربيدات، وغيرها من

الاتصالات.​

أجهزة الاستشعار الكهرومغناطيسية والبصرية بالاضافة الى وصلات البيانات التكتيكية و تسليم معلومات الاضافية للإتصال .​

تدار اتصالات من أي أجهزة الاستشعار الصوتية الصوتية وغير من قبل القيادة والسيطرة ويتم تجميعها في صورة تكتيكية شاملة.​

وظائف التحكم معينة تمكن من عملية طويلة المدى، و التوجه بالسلك للطوربيدات والصواريخ.​

وظائف الدعم المختلفة و استكمال الصورة وبنية النظام مفتوحة وحدات تضمن سهولة الاستخدام القصوى، وتوافر المرونة.​

Capabilities
الامكانيات
Surveillance
مراقبة
Patrolling littoral waters bounded by hostile coasts and harbours over long periods of time.
تحرس وتراقب المياه الساحلية تحدها سواحل وموانئ عدائية على مدى فترات طويلة من الزمن.
Reconnaissance
استطلاع
Gathering information from acoustic, electromagnetic, and optronic sensors without being discovered. Participation in net centric operations making use of covert information networks
جمع المعلومات من الاجهزة الكهرومغناطيسية و الاستشعار الصوتي ، بدون أن تكتشف. و المشاركة في صافي عمليات مركزية و الاستفادة من شبكات المعلومات السرية.

The ISUS 100 Capabilities
قدرات آيسس 100
Engagement
الاشتباك
Deploying missiles, heavyweight torpedoes and unmanned underwater vehicles unanticipated by the enemy.
نشر الصواريخ والطوربيدات الثقيل الوزن والمركبات تحت الماء غير متوقعة من قبل العدو.
Self Protection
الحماية الذاتية
Self protection utilising forward looking active sonar. Integrated torpedo counter measure systems with soft-kill and hard-kill effectors for self defence
الحماية الذاتية باستخدام اجهزة السونار النشط المتكاملة و الانظمة المضادة للطوربيدات للقتل الصعب و السهل للدفاع عن النفس.

Main Features
الميزات الرئيسية
CONCISE REAL-TIME TACTICAL PICTURE TO SUPPORT EFFECTIVE COMMAND DECISIONS
انجاز فى الوقت الحقيقى للصورة التكتيكية لدعم قرارات فعالة للقيادة
A high level of situational awareness within the operational environment of a submarine is necessary to ensure that command decisions are as informed and as effective as possible.
ISUS 100 exploits data derived from multiple high resolution acoustic and non-acoustic sensors to build a clear, unambiguous, real time tactical picture of the operational arena.
New generation long range acoustic sensors extend the spatial envelope and resolution of the Commander’s situational awareness. The analysis and fusion of information derived from multiple sensors improves the accuracy, reliability of and confidence in the information within the tactical picture

هناك مستوى عال من الوعي بالأوضاع داخل البيئة التشغيلية للغواصة ضروري لضمان أن تكون قرارات القيادة واعية وفعالة قدر الإمكان.
البيانات لدى آيسس 100 المستمدة من عدة أجهزة الاستشعار عالية الدقة الصوتية وغير الصوتية وأجهزة الاستشعار لبناء صورة واضحة لا لبس فيها،و في الوقت الحقيقي لصورة تكتيكية من الساحة التشغيلية.
جيل جديد بعيد المدى وأجهزة الاستشعار الصوتية تمد القائد بالقرار الوعي و الظرف المكاني
تحليل ودمج المعلومات المستمدة من أجهزة استشعار متعددة يحسن الدقة والموثوقية والثقة في المعلومات داخل الصورة التكتيكية.

SUPERIOR SONAR SENSOR PERFORMANCE FOR COMPLEX LITTORAL WATERS
الأداء المتفوق لسونار الاستشعار للمياه الساحلية المعقدة


Improved detection ranges and target bearing accuracy in complex littoral environments are achieved with the new generation of high resolution acoustic sensors within ISUS 100. It can be configured for your specific operational needs and can include the following sensors
يتم تحقيق و تحسن نطاقات الكشف والهدف في البيئات الساحلية المعقدة مع الجيل الجديد من أجهزة الاستشعار الصوتية عالية الدقة ضمن آيسس 100.
ويمكن تهيئتها لتلبية الاحتياجات التشغيلية المحددة الخاصة بك ويمكن أن يشمل ذلك أجهزة الاستشعار التالية:
Intercept and ranging sonars for rapid detection and classification of off-platform sonars and transients, such as IDRS and CIA arrays.
اعتراض ومدى السونار للكشف السريع وتصنيف أجهزة السونار قبالة المنصة والعابرين، مثل IDRS وكالة المخابرات المركزية .
High performance medium frequency sonar with near 360° coverage – Enhanced Cylindrical Array Sonar (ECAS) with vertical beam steering capability.
عالية الأداء للتردد المتوسط للسونار مع قرب 360 درجة تغطية - تعزيز أسطواني صفيف سونار (ECAS) مع رأسية القدرة على توجيه شعاع.

Navigation aid sonars for operations in the littoral such as the Forward Look Active Sonar (FLAS) with sea bottom mapping, mine and collision avoidance capabilities
الملاحة لسونار المساعدات المقدمة للعمليات في الشريط الساحلي مثل توجيه نظرة السونار النشط (إف إل أي إس) مع تعيين قاع البحر، والألغام وقدرات تفادي الاصطدام.
Superior Sensor Sonar Performance
الأداء المتفوق لسونار الاستشعار

MINIMUM OPERATOR WORKLOAD AND MAXIMUM PERFORMANCE

ISUS 100 enables you to harness the full potential of modern high performance sensors to maximise your warfighting capability with fewer operators and less operator training
لدى آيسس 100 تمكنك من استغلال الإمكانات الكاملة من أجهزة الاستشعار عالية الأداء الحديثة لتحقيق أقصى قدر من القدرة القتالية الخاصة بك مع عدد أقل من المشغلين وأقل تدريب المشغلين.
Modern high resolution sensors and their associated processing generate large amounts of information that, unless managed, will easily overwhelm a team of combat system operators
أجهزة الاستشعار الحديثة عالية الدقة وتجهيزتها المرتبطة بها تولد كميات كبيرة من المعلومات التي، إذا لم تتم إدارته، سيكون من السهل تطغى فريق من مشغلي نظام القتال.
ISUS 100 applies intelligent management of the information flow within the
combat system and automation of tasks traditionally undertaken by an operator to ensure that operators‘ workload remains at levels that enable them to optimize their contribution to a submarine’s warfighting capability.
لدى آيسس 100 تطبيق إدارة ذكية من تدفق المعلومات داخل
نظام مكافحة وأتمتة المهام التي تقوم تقليديا من قبل المشغل للتأكد من أن حجم العمل المشغلين لاتزال عند مستويات التي تمكنهم من تحسين مساهمتها في القدرة القتالية للغواصة.
Heavy operator workload is also alleviated through the application of novel algorithms for the extraction of features with low signal to noise, rules based expert systems for target classification and the use of innovative displays which have been tested with submariners.
وتخفيف عبء العمل الثقيل للمشغل أيضا من خلال تطبيق خوارزميات جديدة لاستخراج الميزات مع إشارة إلى انخفاض الضوضاء، وقواعد النظم الخبيرة لتصنيف الهدف واستخدام شاشات العرض المبتكرة التي تم اختبارها مع الغواصات العاملة.

YOUR INDIVIDUALLY CUSTOMISED OPEN ARCHITECTURE SYSTEM
نظامك بنية بشكل فردي مفتوح يمكن تخصصة لنظامك الخاص
A COTS PC based modular open system architecture enables your ISUS 100 to:
أساس بنية النظام المفتوح PC المهود تمكن النظام الخاص بك ل آيسس 100 إلى:
Be configured to meet your specific operational and platform requirements
Have third party components and algorithms included within
Be cost effectively upgraded through life to extend capability to meet new requirements

Exploit the significant advances in COTS hardware to maximize processing performance whilst minimizing power consumption
Minimize through life costs and ensure cost effective capability upgrades and obsolescence management.
تهيئتها لتلبية الاحتياجات التشغيلية للمنصة المحددة,
على مكونات الطرف الثالث والخوارزميات المتضمنة في:
تكون تكلفة الترقية فعالة خلال الحياة لتمديد القدرة على تلبية المتطلبات الجديدة
استغلال التقدم الكبير في الأجهزة المهود إلى تحقيق أقصى قدر من الأداء والتجهيز حين تقليل استهلاك الطاقة,
تقليل التكاليف من خلال الحياة وضمان تكلفة ترقيات القدرة الفعالة وإدارة التقادم,

http://www.atlas-elektronik.com/what-we-do/submarine-systems/isusr-100/

يتبع ان شاء الله ​

​

AI&R Sonars
Acoustic Intercept and Ranging

​

الإعتراضات الصوتية والمدى للسونار

The Sonartech AI&R Sonar’s are a family of well-proven submarine sonar processing systems providing the ability to intercept, process and display all sonar transmissions.
The AI&R systems will localise and characterise the signal source for immediate and effective recognition. It also provides localisation solutions for many other sources of transient energy.

Bearing, range, course and speed of the signal source are provided to the Command Team without the need to conduct any own-ship manoeuvres. ​

The system is most effective against high Signal to Noise Ratio (SNR) contacts and will automatically produce highly reliable solutions from a single intercept. ​

Sonartech AI & R سونار لأسرة مكونة من أنظمة معالجة للسونار المجرب للغواصة وتوفير القدرة على اعتراض ومعالجة وعرض كل ارسالات السونار و ونظم AI & R ,

و تحد الموقع وتميز مصدر إشارة للاعتراض فوري وفعال,
كما يوفر حلول لتوطين الكثير من المصادر الأخرى للطاقة العابرة,
وتقدم بطبيعة الحال السرعة لمصدر الاشارات إلى فريق القيادة دون الحاجة إلى إجراء أي مناورات خاصة للغواصة,
هذا النظام هو الأكثر فعالية ضد إشارة ارتفاع نسبة الضوضاء (SNR)
و الاتصالات وسوف ينتج تلقائيا حلول موثوق بها للغاية من اعتراض ,
​

Typically, they will achieve at least three times the ranging performance of the transmitting sonar.
The Sonartech AI&R Sonar’s are currently in use with multiple Navies throughout the world including the Australian, Israel, Greece. The Sonartech Intercept Detection and Ranging Sonar (IDRS) has now been fully integrated with the Atlas Elektronik ISUS90 Submarine Combat System.
​

قياسا، فإنها ستحقق على الأقل ثلاثة أضعاف أداء السونار بدءا من الإرسال,​

وSonartech AI & R وهذا السونار قيد الاستخدام حاليا مع قوات البحرية متعددة في جميع أنحاء العالم بما في ذلك أستراليا وإسرائيل واليونان, ​

ومنظومة Sonartech للكشف و الاعتراض و مدى السونار ((IDRS)) الآن تم دمجها بشكل كامل مع نظام مكافحة الغواصات أطلس الكترونيك ISUS90.​

​

http://www.atlas-elektronik.com/what-we-do/surface-combatant-systems/air-sonars/

​

يتبع ان شاء الله

اهم اسباب اختيار التايب براي
نظام تشغيل متطور و قابل للدمج بوعي محيطي عال
تكنولوجيا المراقبة للبصمة الذاتية
سونارات متطورة و اجهزة استشعار متعدده
ew محترم



[bob]

Optronics Mast

An Optronic Mast is the 21st Century replacement for the submarine periscope and consists of a sensor head unit fitted with a range of advanced electro-optic sensors, mounted in a nonhull penetrating mast raising equipment. It is controlled from a suite of in-hull electronics including a remote operation and high-resolution display console. The Thales CM family of Optronic Masts incorporates a range of high-resolution, 3- axis stabilised sensors in a sensor head unit that has unique stealth features to provide maximum range advantage and a low risk of counter detection​

الصاري هو استبدال القرن ال21 لمنظار الغواصة ويتكون من وحدة استشعار مزودة بمجموعة من أجهزة الاستشعار الالكترونية البصرية المتقدمة، التي ركبت في nonhull المخترقة للصاري رافع المعدات.
يتم السيطرة عليه من مجموعة من الأجهزة الإلكترونية في البدن بما في ذلك تشغيل عن بعد و وحدة عرض عالية الدقة.
اسرة تاليس CM للصوارى تتضمن مجموعة هوائيات عالية الدقة، ل 3- محاور مستقرة و أجهزة استشعار في وحدة رئيس و جهاز استشعار يحتوي على ميزات شبحية فريدة من نوعها لتوفير أقصى قدر من الاستفادة فى نطاق وانخفاض مخاطر الكشف المضادة.

http://www.scottishtechnologyprize.co.uk/about-thales/our-products/
يتبع ان شاء الله



[bob]

واخيرا نبذة بسيطة عن Type-209 / 1400 mod

هى غواصه هجوميه المانيه الصنع من فئه الغواصات التى تعمل بالديزل والكهرباء تعاقدت مصر على اربعه غواصات من طراز Type-209 / 1400 mod وهو الاصدار الاحدث من غواصات الفئة Type-209 ويتميز هذا الاصدار ببصمه صوتيه منخفضه جدا بالإضافة إلى قدرات قتالية جديدة و منظومات مُحسنة لإدارة القتال و الاستطلاع و الإستخبار الإلكترونى كذلك تجهيزات مُخصصّة لوحدات القوات الخاصة من الضفادع البشرية و أخيراً و هو الأهم إمكانية تضمين و إضافة نظام الدفع اللاهوائي AIP و الذي يختلف عن محركات الديزل في عدم حاجته للهواء فوق سطح البحر لحرق الوقود ، إنما يعتمد على خلايا الأوكسجين و الهيدروجين في توليد الطاقة و التهوية بالغواصة ، و تميز الإصدار 1400 mod بقدرته على حمل كمية أكبر من خلايا الطاقة و هو ما يعنى ضمان لفترة بقائية أكبر تحت الماء دون الحاجة للصعود فوق سطح الماء .

المواصفات العامه للغواصه Type-209 / 1400 mod:-

الإزاحة القصوى
- 1600 طن في الأعماق .
- 1450 طن في حالة الطفو فوق سطح البحر .
2-الطول : 62 متر
3-العرض : 7.6 متر .
4-الإرتفاع : 5.8 متر "12.5 متر متضمنة البرج" .
5- الدفع : 4 محركات ديزل MTU 12V 396 diesel engines + منظومة الدفع AIP
6- السرعة القصوى : 40 كلم / ساعة .
7- المدى الأقصى : 15 ألف كلم في وضع الغطس .
8- أقصى عمق للغوص : 500 متر .
9- عدد أفراد الطاقم : 30 .
التسليح :
- 8 أنابيب عيار 533 مم لإطلاق :
- طوربيدات طراز DM2A4 الثقيلة الحاملة لرأس حربي زنة 255 كلج و يصل مداها إلى 50 كلم و سرعتها القصوى 92 كلم / ساعة .
- طوربيدات Black Shark الثقيلة و التى يصل مداها إلى 50 كلم و سرعتها القصوى 92 كلم / ساعة .
- صواريخ UGM-84L Harpoon Block II الجوالة المضادة للسفن و المزودة بمنظومة GPS بمدى إلى 140 كلم .
- ألغام بحرية مضادة للسفن و الغواصات .

التجهيز الإلكتروني
- أجهزة بيروسكوب للمراقبة فوق الماء مزودة بكاميرا تليفزيونية ملونة عالية الدقة و نظام تصوير حراري من الجيل الثالث المتطور و نظام تحديد المسافات بالليزر و جميعها مُقدمة من شركة , Carl Zeiss optical
- رادار ببحث البحري فوق السطح يعمل على النطاق I-band .
- حزمة السونارات تتضمن سونار Atlas Elektronik CSU 90 سلبي / إيجابي للبحث و الهجوم بخلاف مصفوفة سونار للكشف من الأجناب .
- حزمة إستخبار إلكتروني ELINT Electronic Intelligence لإعتراض الإشارات الرادارية و الإتصالات اللاسلكية



[abu nady]

الموضوع ممتاز
وانت استاذ



[Shahenaky]

أخوانى حد من أصحاب الخبرة يشرح أو يبين طريقة أطلاق للصاروخ الهاربون بلوك 2 :
أفقى مثل الطوربيدات أم أطلاق رأسى من خلال خلايا الأطلاق مثل الغواصه الأسرائيلية.



[Hektor]

الغواصات المصرية تايب٢٠٩ لن تكون نزودة بنظام AIP ولا بأنظمة إطلاق صواريخ عمق/جو العاملة بنظام الFibro-optic وده على حد علمي من الحاجات اللي رفضها الألمان وقت المفاوضات معهم على الصفقة ، على الأقل بالنسبة لنظام AIP اللي إترفض التفاوض عليه من الأساس .
