De Zeven Provinciën-class frigate

  • بادئ الموضوع تم حذف العضو 36085
  • تاريخ البدء
ت

تم حذف العضو 36085

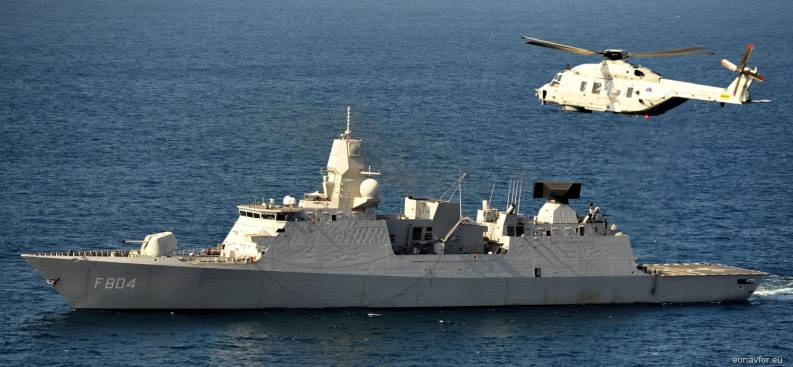

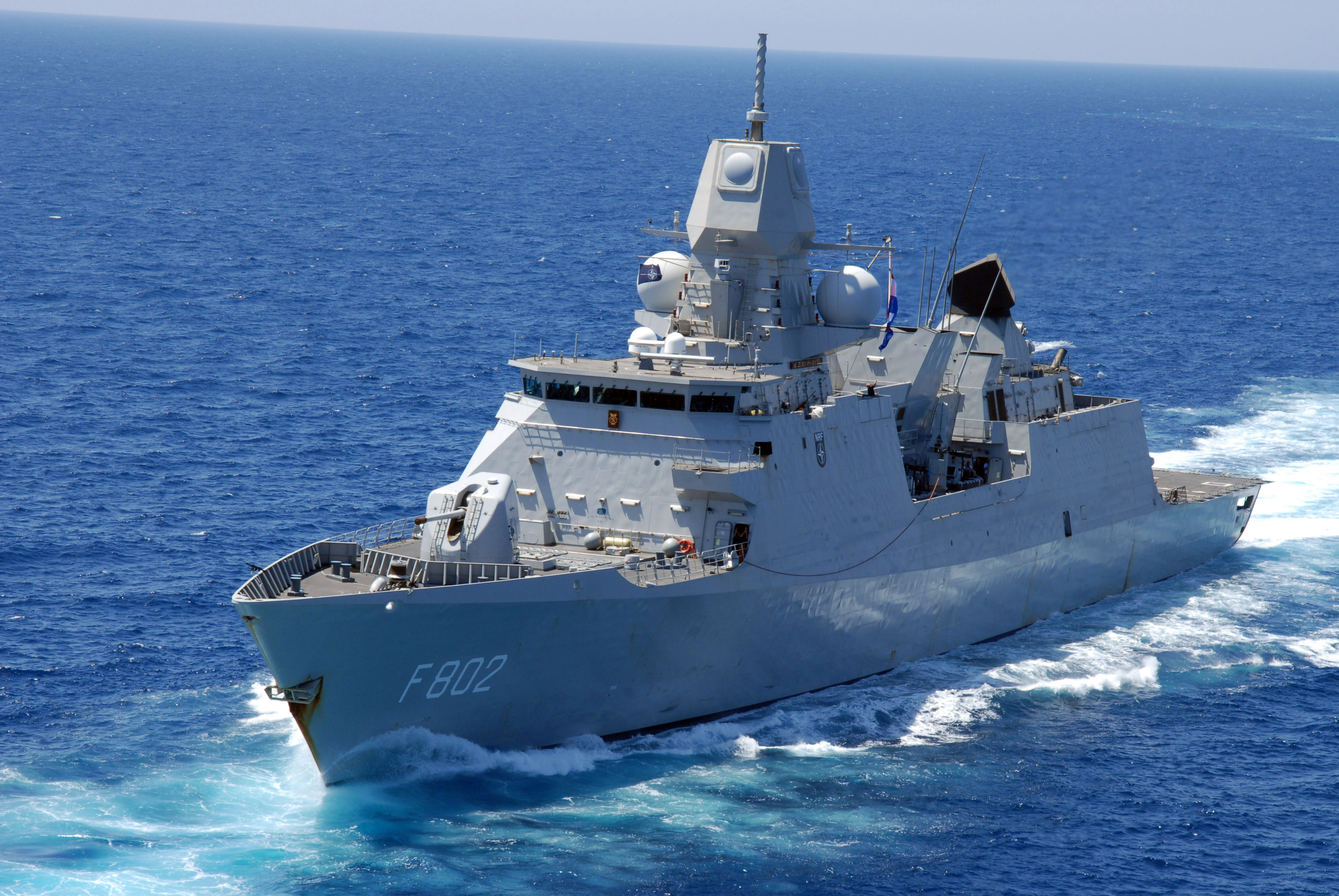

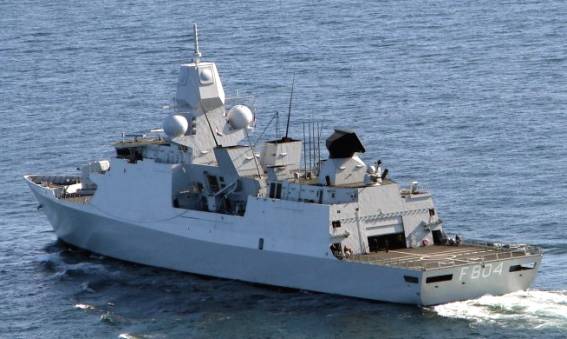

اليوم سنتحدث عن فرقاطه من اقوي الفرقاطات في العالم في مجال الدفاع الجوي Anti-Aircraft warefare AAW : الفرقاطه الهولنديه السبع مناطق De Zeven Provinciën-class frigate







النوع : فرقاطه دفاع جوي و قياده
الدول المشغله : البحريه الملكيه الهولنديه
في الخدمه منذ : 2002
عدد الوحدات التي بنيت : 4
عدد الوحدات العامله : 4
سعر القطعه : 600 مليون يورو

المواصفات

الازاحه: 6050 طن

الطول: 144.4 متر
عرض الغاطس: 18.8متر
الغاطس: 5.18 متر

المحرك : تعتمد علي نظام الدفع المزدوج من الديزل و الغاز
2 محرك : Warstila 16 V26 diesel engines MW (5600hp)each 4.2
2 محرك : Roles Royce Spey SM 1C gas turbines, 18.5 MW (24,800 hp) each
4 مولدات ديزل : Wartsila Deutz D620 V12 diesel generator, 1,680 kW (2,250 hp) each

السرعه: 30 عقده
المدي : 7400km

الرادار:

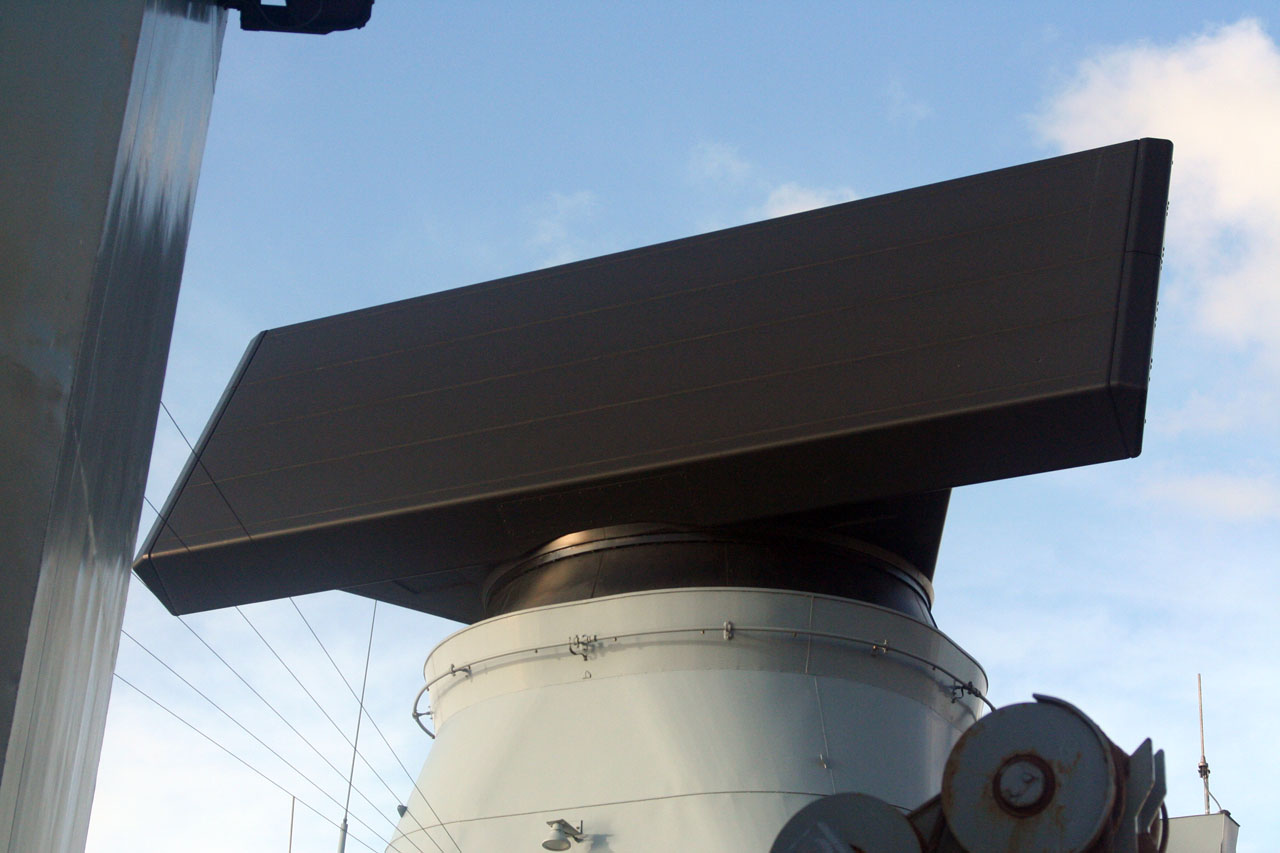

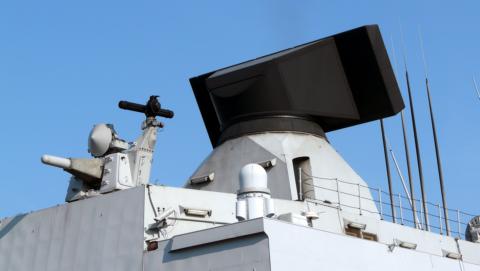

1- رادار Smart-L المشهور ذو المدي 400km
Smart-L long-range air and surface surveillance radar
(Smart-L (Signaal Multibeam Acquisition Radar for Tracking, L Band

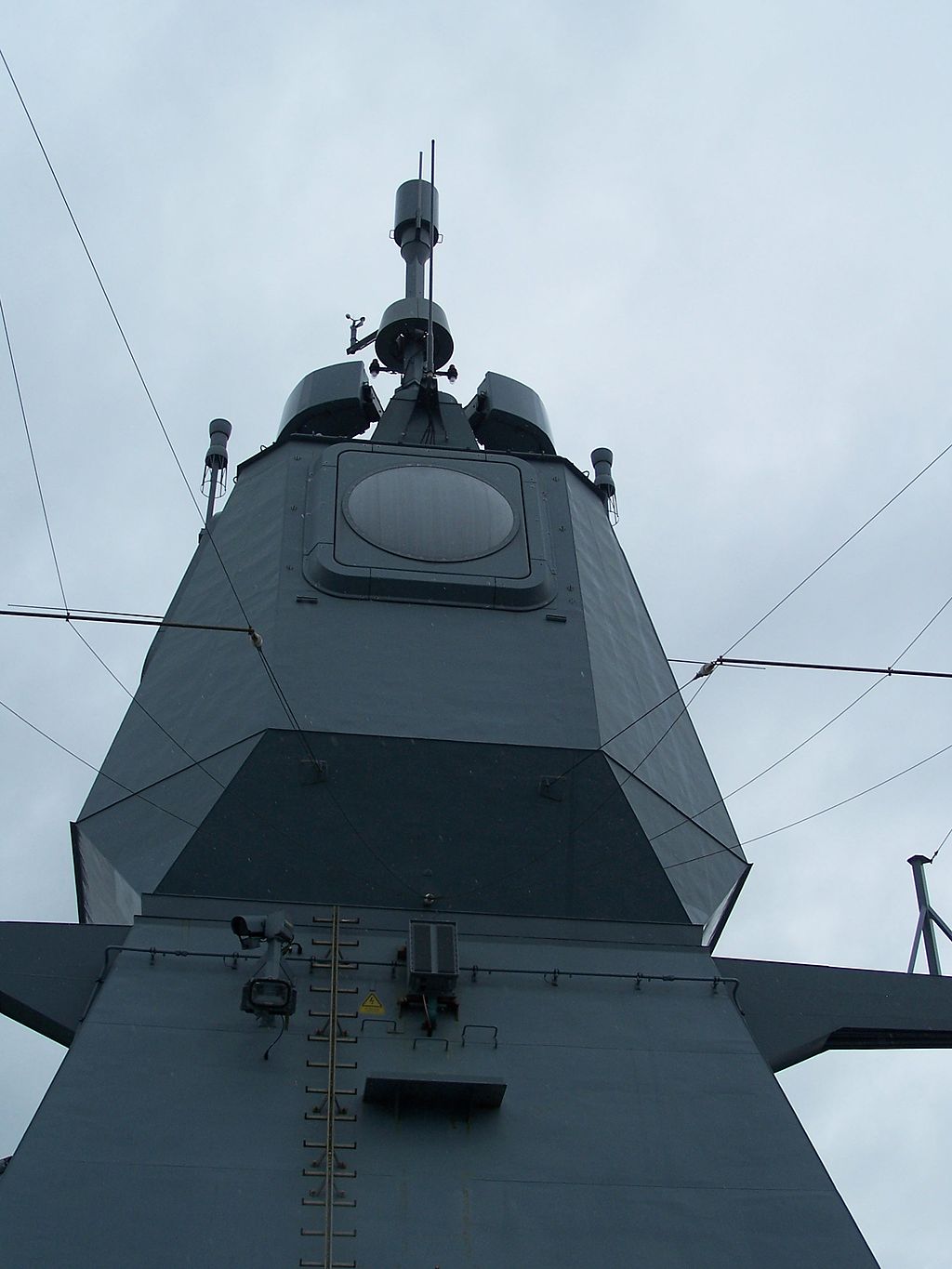

2- رادار APAR ال 3D من Thales ذو القدره علي تعقب 200 هدف في مدي150km

Thales Nederland APAR air and surface search, tracking and guidance radar
(APAR (Active Phased Array Radar

3- DECCA NAV navigation radar
Thales Nederland Scout (Low Probability of Intercept)surface search/navigation radar
4- Thales Nederland Sirius IRST long-range Infrared surveillance and tracking system
5- Thales Nederland Mirador optical surveillance and tracking system
6- Atlas Elektronik DSQS-24C hull-mounted sonar
7- MK XII IFF system



التسليح :
1- Oto Malera 127mm/54 dual purpose gun

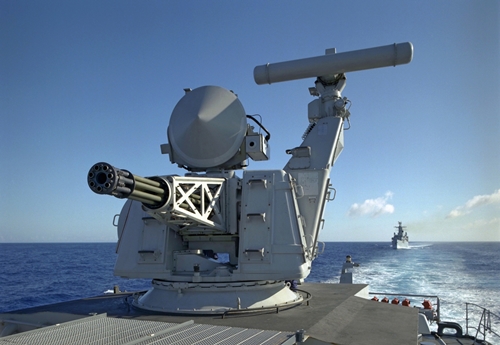

2- GoalKeeper CIWS


40 خليه MK41 vertical launch system
US_Navy_030303-N-3235P-503_A_topside_view_of_the_forward_MK-41_Vertical_Launching_System_(VLS)_aboard_the_guided_missile_cruiser_USS_San_Jacinto_(CG_56).jpg


32SM-2 IIIA surface-to-Air missiles مداه 167 كم

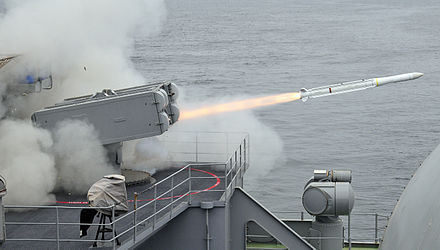

32Sea Sparrow Missile
440px-US_Navy_100723-N-5528G-014_An_Evolved_Sea_Sparrow_missile_is_launched_from_the_aircraft_carrier_USS_Carl_Vinson_(CVN_70).jpg


8Harpoon Anti-Ship missiles

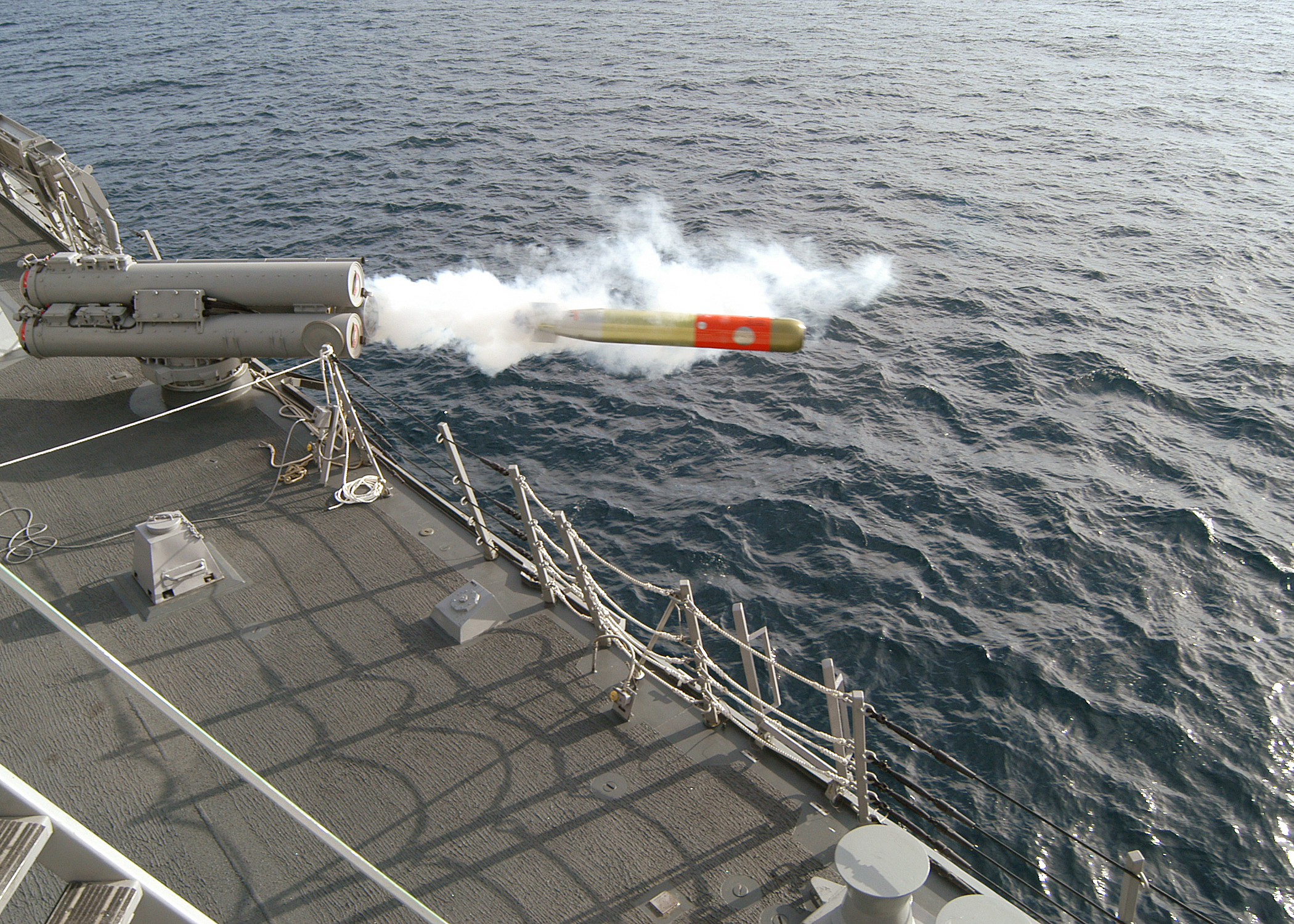

2 twin MK32 Mod 9 Torpedo launchers with Raytheon MK46 Mod 5 torpedoes

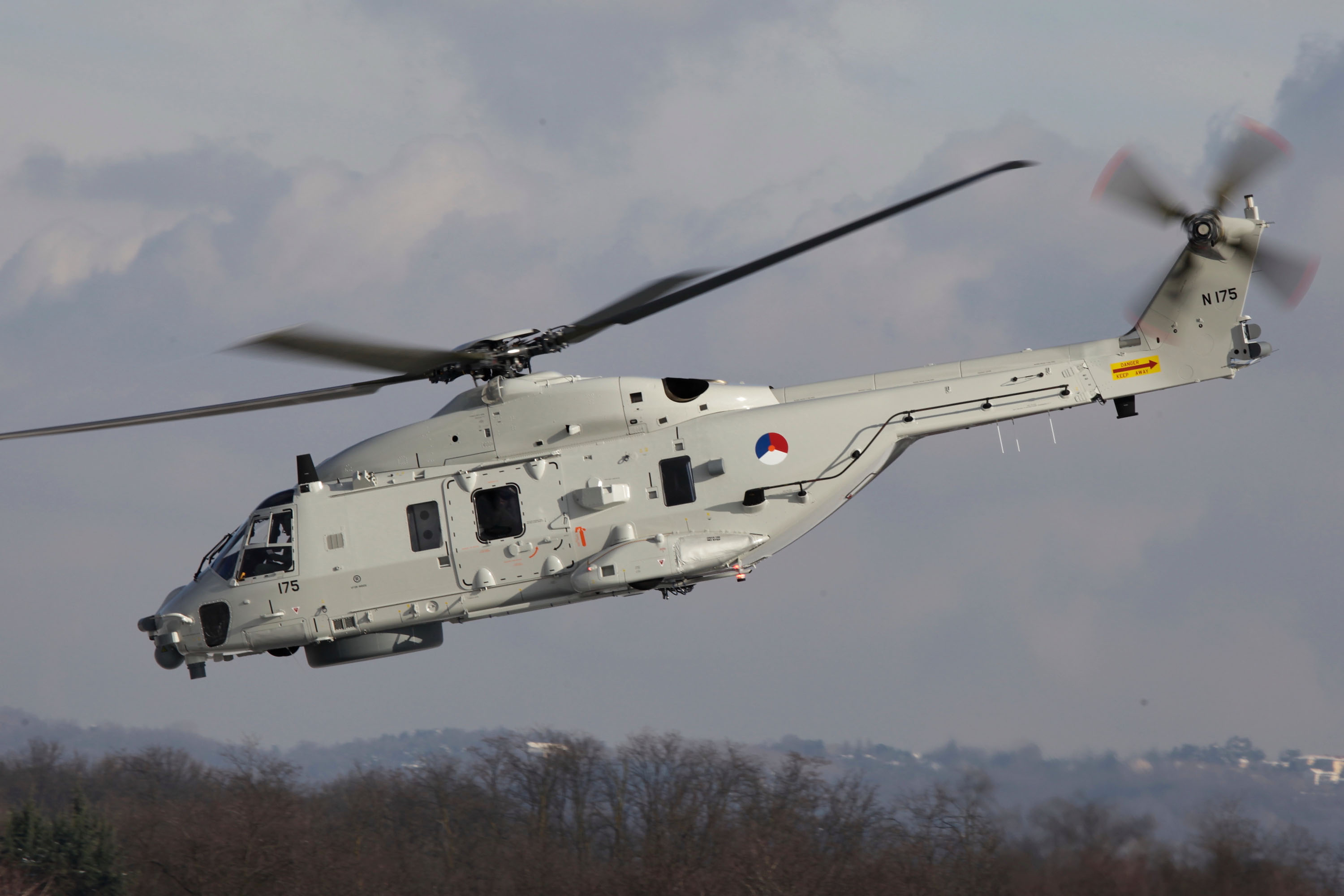

تحمل مروحيه NH-90​





شكر خاص للاستاذ EGY THUNDERBOLT @EGY THUNDERBOLT لأنني و للامانه نقلت بعض المعلومات التي ذكرها خلال نقاشنا

ارجو ان ينال الموضوع اعجابكم و اي تعديل او تصحيح سأسعد به

التعديل الأخير بواسطة المشرف:
اليوم سنتحدث عن فرقاطه من اقوي الفرقاطات في العالم في مجال الدفاع الجوي Anti-Aircraft warefare AAW : الفرقاطه الهولنديه السبع مناطق De Zeven Provinciën-class frigate







النوع : فرقاطه دفاع جوي و قياده
الدول المشغله : البحريه الملكيه الهولنديه
في الخدمه منذ : 2002
عدد الوحدات التي بنيت : 4
عدد الوحدات العامله : 4
سعر القطعه : 600 مليون يورو

المواصفات

الازاحه: 6050 طن

الطول: 144.4 متر
عرض الغاطس: 18.8متر
الغاطس: 5.18 متر

المحرك : تعتمد علي نظام الدفع المزدوج من الديزل و الغاز
2 محرك : Warstila 16 V26 diesel engines MW (5600hp)each 4.2
2 محرك : Roles Royce Spey SM 1C gas turbines, 18.5 MW (24,800 hp) each
4 مولدات ديزل : Wartsila Deutz D620 V12 diesel generator, 1,680 kW (2,250 hp) each

السرعه: 30 عقده
المدي : 7400km

الرادار:
1- رادار Smart-L المشهور ذو المدي 400km
Smart-L long-range air and surface surveillance radar
(Smart-L (Signaal Multibeam Acquisition Radar for Tracking, L Band





2- رادار APAR ال 3D من Thales ذو القدره علي تعقب 200 هدف في مدي150km

Thales Nederland APAR air and surface search, tracking and guidance radar
(APAR (Active Phased Array Radar

3- DECCA NAV navigation radar
Thales Nederland Scout (Low Probability of Intercept)surface search/navigation radar
4- Thales Nederland Sirius IRST long-range Infrared surveillance and tracking system
5- Thales Nederland Mirador optical surveillance and tracking system
6- Atlas Elektronik DSQS-24C hull-mounted sonar
7- MK XII IFF system



التسليح :
1- Oto Malera 127mm/54 dual purpose gun




2- GoalKeeper CIWS


40 خليه MK41 vertical launch system
US_Navy_030303-N-3235P-503_A_topside_view_of_the_forward_MK-41_Vertical_Launching_System_(VLS)_aboard_the_guided_missile_cruiser_USS_San_Jacinto_(CG_56).jpg


32SM-2 IIIA surface-to-Air missiles مداه 167 كم


32Sea Sparrow Missile
440px-US_Navy_100723-N-5528G-014_An_Evolved_Sea_Sparrow_missile_is_launched_from_the_aircraft_carrier_USS_Carl_Vinson_(CVN_70).jpg


8Harpoon Anti-Ship missiles

2 twin MK32 Mod 9 Torpedo launchers with Raytheon MK46 Mod 5 torpedoes



تحمل مروحيه NH-90​





شكر خاص للاستاذ EGY THUNDERBOLT @EGY THUNDERBOLT لأنني و للامانه نقلت بعض المعلومات التي ذكرها خلال نقاشنا

ارجو ان ينال الموضوع اعجابكم و اي تعديل او تصحيح سأسعد به


موضوع ممتاز يا سام 7

الفرقاطة مواصفاتها قوية

موضوع ممتاز يا سام 7

الفرقاطة مواصفاتها ممتازة

شكرا يا ابو برين
الفرقاطه زي الفل لاكن تسليحها كله امريكي و مستحيل الامريكان يوافقوا زي ما قال الاستاذ ثاندر و خليني اقتبس كلامه :


ابعد عن هولندا وماتفكرش فيها لأن تسليحها امريكي :)

الفرقاطة De Zeven Provinciën عالية الاختصاص في مهام الدفاع الجوي مجهزة بـ40 خلية Mk 41 مزودة بـ32 صاروخ SM2 Block IIIA مداها 167 كم + 32 صاروخ RIM-162 مداه 50 كم ومستحيل امريكا تديلك الـSM-2 Block III

طبعا الرادار الرئيسي SMART L الموجود على الهورايزون والتايب 45 ومعاه رادار APAR متعدد المهام

أفضل خيارات لمصر هي فرنسا وإيطاليا لأنهم الدولتين الاوروبيتين الوحيدتين المُصنعين لقطع سطح بكامل تجهيزاتها دون الاستعانة بأي تسليح او تجهيز إلكتروني أمريكي على عكس ألمانيا أو إسبانيا أو هولندا ..

يعيبها السليح الامريكي فقط ليس لعدم قدرته لكن
لأمكانية نقله إلى مصر مثلاً

يعيبها السليح الامريكي فقط ليس لعدم قدرته لكن
لأمكانية نقله إلى مصر مثلاً
للاسف
مع ان سعرها ارخص من الهورايزون بحوالي 200 مليون يورو لاكن تؤدي نفس المهمه بنفس الكفائه

للاسف
مع ان سعرها ارخص من الهورايزون بحوالي 200 مليون يورو لاكن تؤدي نفس المهمه بنفس الكفائه
ده سعر 2002 باسعار 2016 هتكون 1.5-2 مليار يورو

هيا أرخص من الهورايزون عامتا يا كبير
الا لو كان في كلام تاني
تقريبا التقديرات الاوليه للهورايزون كان 1.5 مليار يورو عند طلب مصر عرض من فرنسا لعدد 2 قطعه و لكن العرض اقترب من 3 مليار شامل التعديلات المصريه و التسليح و التدريب و عقد دعم و صيانه لمده 5 سنوات فغالبا السعر سيكون متقارب بين المدمرتين فهم تقريبا متشابهتين في القدرات الخلاف في التسليح فقط

والعرض الفرنسى بنفس المواصفات الفرنسية ومع تعديلات اضافية مصرية
ولا عرض مخفض من المواصفات الفرنسية بالاضافة للتعديلات المصرية؟

والعرض الفرنسى بنفس المواصفات الفرنسية ومع تعديلات اضافية مصرية
ولا عرض مخفض من المواصفات الفرنسية بالاضافة للتعديلات المصرية؟
الفرنسيين طلبوا بعض التخفيض في القدرات بس مش عارف تفاصيل

تسلم ايدك اسلام موضوع رائع لكنها امريكية تصنع في هولندا فقط بجانب ان هي والهويزيون تقريبا نفس السعر وكمان تتفوق بالنسبة لينا انها فرنسيا بدون قيود ام موضوع التخفيض اعتقد ان الفرنساويين ممكن يوفقو علي عدم التخفيض مقابل اساعر مرتفعة جدا

تسلم ايدك اسلام موضوع رائع لكنها امريكية تصنع في هولندا فقط بجانب ان هي والهويزيون تقريبا نفس السعر وكمان تتفوق بالنسبة لينا انها فرنسيا بدون قيود ام موضوع التخفيض اعتقد ان الفرنساويين ممكن يوفقو علي عدم التخفيض مقابل اساعر مرتفعة جدا

الله يكرمك يا عمور

لاكن الفكره انك هاتاخد ال SM2 و من غير AEGIS
ال SM2 احسن كتير من الاستر 30

البحرية المغربية هي احد اكبر المرشحين للتعاقد عليها في المستقبل
نظرا للعلاقة الجيدة مع شركة DAMEN

-المواصفات التقنية :



البحرية المغربية هي احد اكبر المرشحين للتعاقد عليها في المستقبل
نظرا للعلاقة الجيدة مع شركة DAMEN

-المواصفات التقنية :

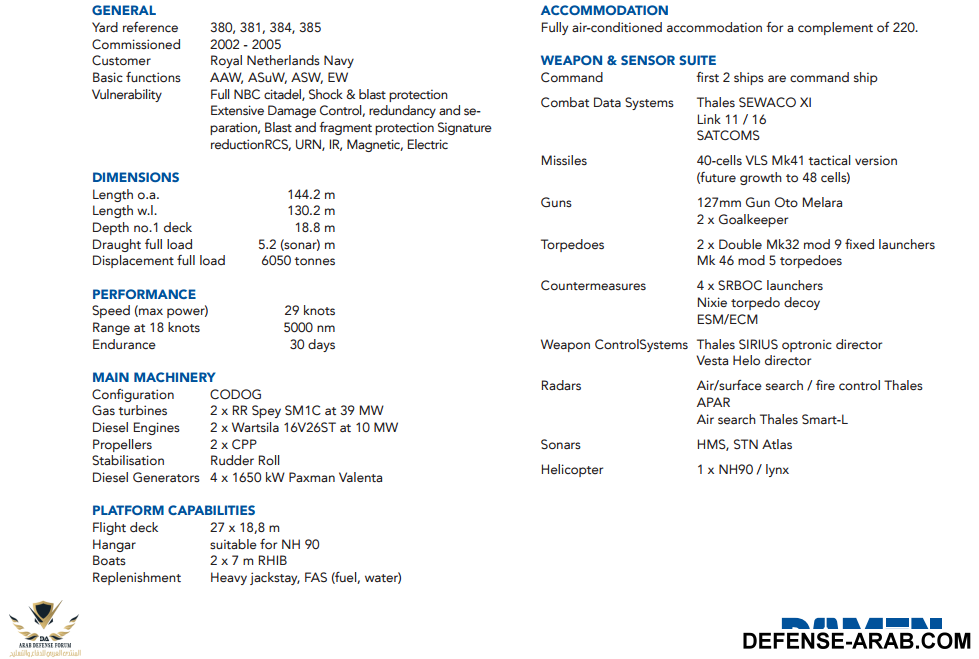

مشاهدة المرفق 53240

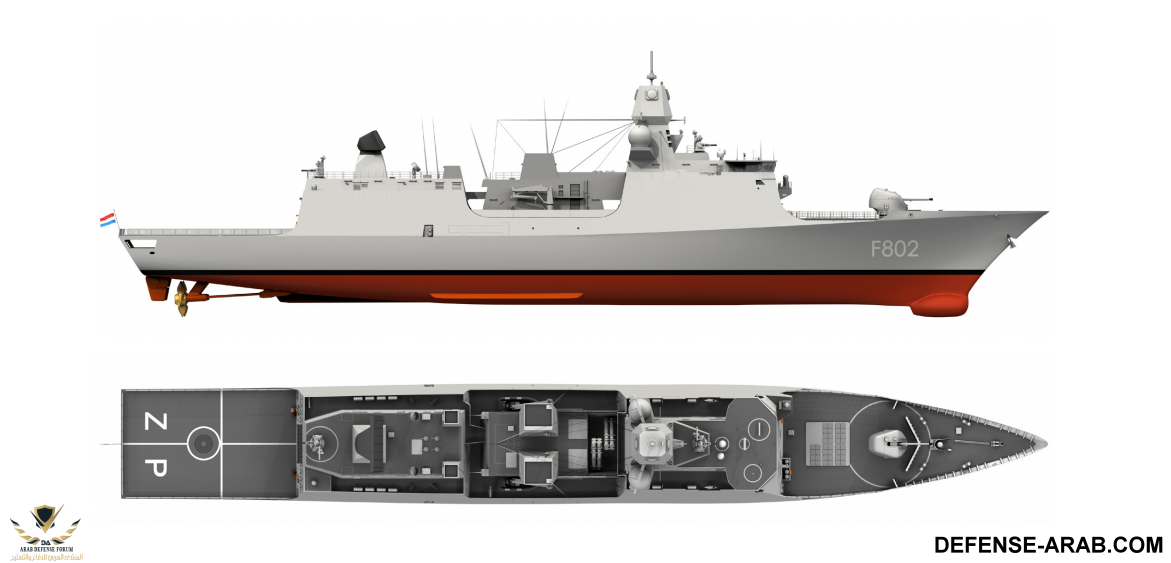

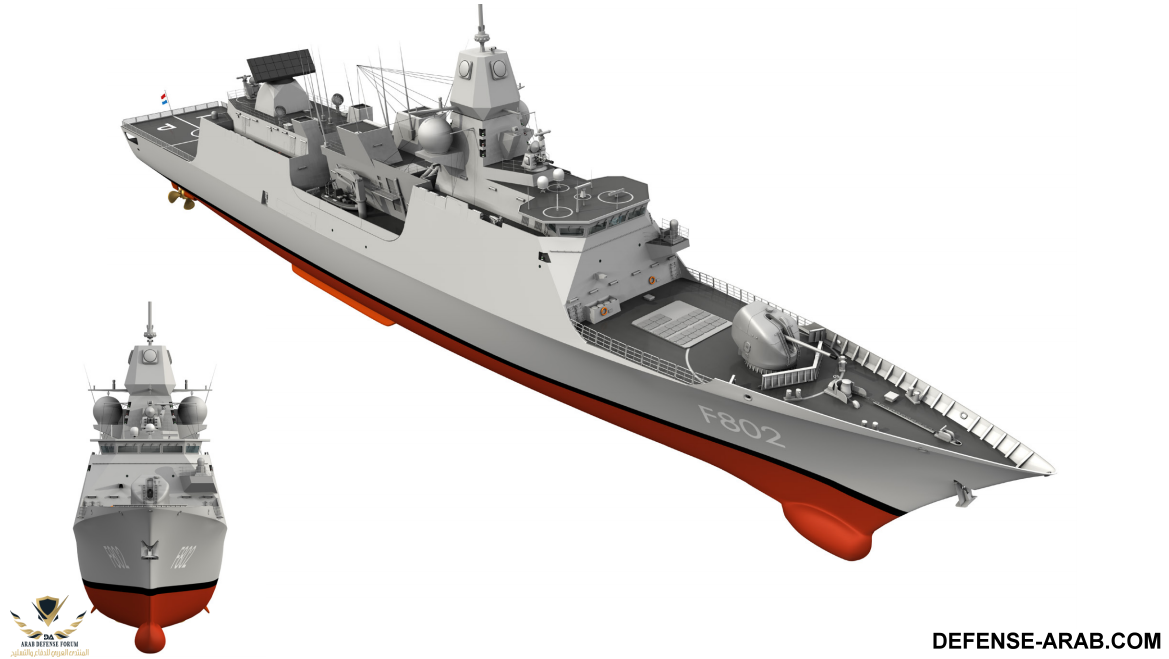

مشاهدة المرفق 53241 مشاهدة المرفق 53242

و علاقه لازم تكون ممتازه مع امريكا لان التسليح امريكي

نتمني الافضل للمغرب ان شاء الله

و علاقه لازم تكون ممتازه مع امريكا لان التسليح امريكي

نتمني الافضل للمغرب ان شاء الله

ليس بالضبط يا اخي يمكن استبدال الاسلحة الامريكية بما هو اوروبي متل استر-15 و استر-30 , اكزوسيت و طوربيدات MU90​


ليس بالضبط يا اخي يمكن استبدال الاسلحة الامريكية بما هو اوروبي متل استر-15 و استر-30 , اكزوسيت و طوربيدات MU90​

لو استبدلت الانظمه الامريكيه باوروبيه ستصبح هورايزون و ليس ال De Zeven
فاذا اردت الاستر ستتوجه لفرنسا او ايطاليا للحصول علي نفس الامكانيات و هي الهورايزون
النسخه الهولنديه خرجت بتسليح امريكي كامل و لا اعرف صراحه ان كان يمكن استبدال الانظمه الامريكيه باخري اوروبيه و ان كنت اظن انها طريقه طويله ( بتلف و تدور ) بينما الذهاب لفرنسا او ايطاليا اسرع

الله يكرمك يا عمور

لاكن الفكره انك هاتاخد ال SM2 و من غير AEGIS
ال SM2 احسن كتير من الاستر 30
صعب جدا مش عاوز اقول مستحيل الا لو هيلاري قررات تعود بالعلاقات لعام 79وبداية البذخ الامريكي وده في الوضع الحالي صعب الخناقه خرجة من اروقت المكاتب الي صفحات الجرائد والبرلمنات والخناقة كبرة وموضوع تطوير الاف 16 ده بضغط من الدفاع والمخابرات الامريكيا لكن بعض رجال الادارة قالو من ايام بشكل صريح لولا البنتاجون لاعطينا مصر درس لن تنساه ابدا الامور الي تدهور ومش بعيد يتلغي التطوير الا ضاغط علي اتماما البنتاجون بكل قوة

صعب جدا مش عاوز اقول مستحيل الا لو هيلاري قررات تعود بالعلاقات لعام 79وبداية البذخ الامريكي وده في الوضع الحالي صعب الخناقه خرجة من اروقت المكاتب الي صفحات الجرائد والبرلمنات والخناقة كبرة وموضوع تطوير الاف 16 ده بضغط من الدفاع والمخابرات الامريكيا لكن بعض رجال الادارة قالو من ايام بشكل صريح لولا البنتاجون لاعطينا مصر درس لن تنساه ابدا الامور الي تدهور ومش بعيد يتلغي التطوير الا ضاغط علي اتماما البنتاجون بكل قوة

ما احنا بنقول لو الامريكان يوافقوا يبقا ناخد ال SM2 احسن من الاستر 30
و بعدين الاستر 30 في علم الغيب ...لسه هانطور الرادار علشان يشغله بمداه الكامل و ياعالم
لو الامريكي متاح يبقا مفيش كلام او تفكير نخلص و تمنه فيه و مش هايفرق كتير عن سعر الاستر 30

ما احنا بنقول لو الامريكان يوافقوا يبقا ناخد ال SM2 احسن من الاستر 30
و بعدين الاستر 30 في علم الغيب ...لسه هانطور الرادار علشان يشغله بمداه الكامل و ياعالم
لو الامريكي متاح يبقا مفيش كلام او تفكير نخلص و تمنه فيه و مش هايفرق كتير عن سعر الاستر 30
طبعا لو الامركان وفقو يبقا بدون تردد خالص ولكن من باب التنوع انت خلاص تقريبا الاثنين فريم خلاص وبالاستر30 لكن مش كفاية محتاج حاجه زاي القطعة ده او قطعة امريكية صرف علي الاقل ربنا يكرم والامور تمشي
