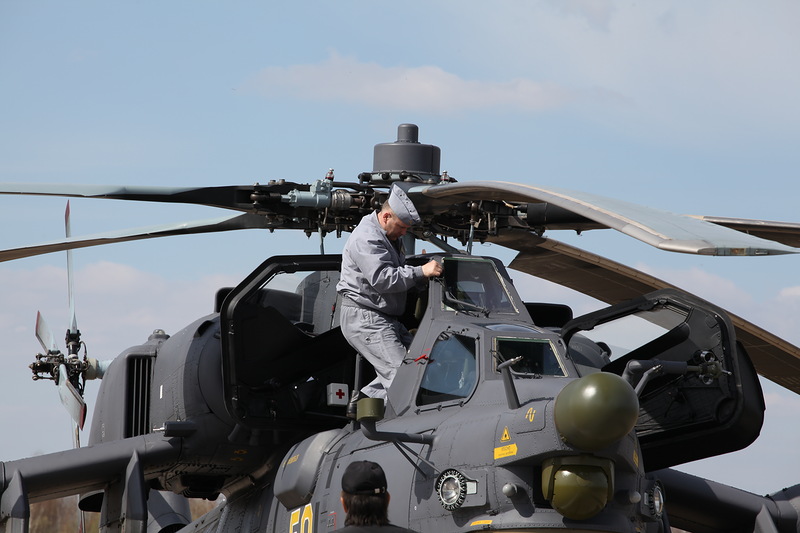

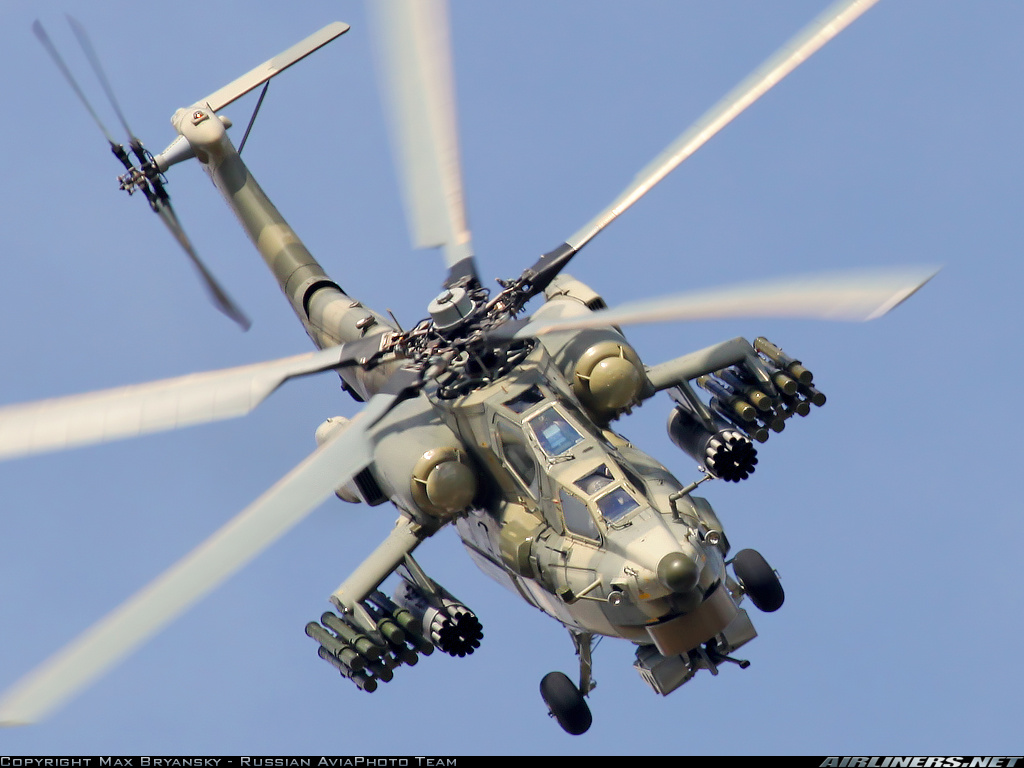

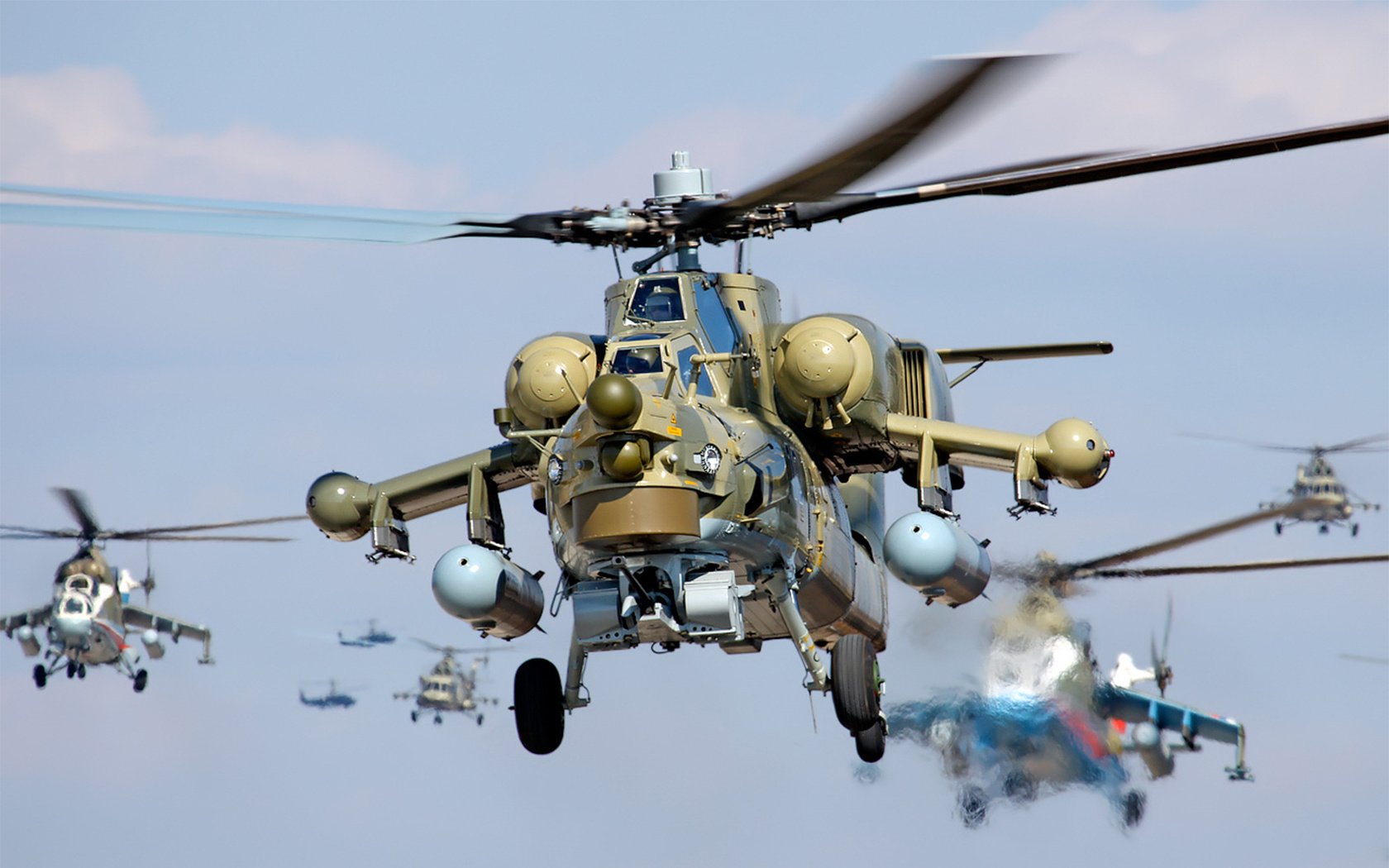

المروحية الروسية Mi-28 NIGHT HUNTER
الطائرة العمودية مي 28، تشبه كثيراً الطائرة الأمريكية Apache. وقد سُلِّحت تسليحاً، يرفعها إلى الجيل الثالث، وخاصة بعد تطويرها بالنموذج Mi-28N (صياد الليل)، وتغطية مقصورتها بغطاء من الدروع، لحماية طاقمها، الذي يتكون من طيارَين. و الاسلحة محملة على نقطتَي تعليق، أسفل الجناحَين. أهمها صواريخ مضادة للدبابات، وصواريخ جو/ جو، وحاضنات لصواريخ، عيار 80 مم أو 122 مم؛ وحاضنات لمدافع، عيار 23 مم، و30 مم، في برج أسفل المقدمة.يمكن تمييزها من خلال مروحة كبيرة، قطرها أكبر من 17 متراً. وبدن الطائرة زاوي. والمروحة الذيلية إلى اليمين. ويبلغ ارتفاعها 4.7 أمتار. والطائرة Mi-28 تحمل محركَين مروحيَّين توربينيَّين، من نوع إسوتوف Isotov؛ تقدر قوة كلّ منهما بنحو 2500 قدرة حصانية. أمّا الطائرة Mi-28N، فإنها تحمل محركَين توربينيَّين غازيَّين، على جانبَي الجسم، من نوع كليموف Klimov. والنوعان يحملان عجلات هبوط ثابتة، أسفل البدن.
طائرة عمودية هجومية، متوسطة، لمهمات الدعم والمساندة التكتية، ومقاومة الدروع، والمهمات جو/ جو المضادة للطائرات العمودية. والنوع Mi-28N، تمكنه عمليات الهجوم المسلحة؛ إذ أنه يعمى على وسائل الدفاع الجوي؛ ومقصورة طاقمه مغطاة بالدروع.
- الطاقم :. طياران
طول الهيكل: 17.5 متراً.
قطر المروحة الرئيسية: 17 متراً.
الارتفاع: 4.7 أمتار.
الاوزان :
الوزن فارغة: 8000 كجم.
وزن الإقلاع النموذجي: 10.000 كجم.
وزن الإقلاع الأقصى: 12.000 كجم.
محركان توربينيان غازيان، من نوع كليموف Klimov TV3-117 VMA
أقصى سرعة طيران، في ارتفاع سطح البحر:350كم/ ساعة السرعة النموذجية، في ارتفاع سطح البحر: 300 كم/ ساعة.ب. معدل التسلق الأقصى: 20 متراً/ ثانية.
الارتفاعات
الارتفاع التحويمي (ضمن تأثير الأرض): 4500 متر.
الارتفاع التحويمي (خارج تأثير الأرض): 2500 متر.
الارتفاع العملي: 6 آلاف متر.
المديات
المدى، بحمولة قصوى: 500 كم.
المدى النموذجي: 800 كم.
المدى الأقصى: 1000 كم.
لتسليح
المدافع الداخلية: مدفع عيار 30 مم، في برج، أسفل المقدمة
نقاط التعليق: برجان، أسفل كلّ من الجناحَين (أربع نقاط تعليق).
الأسلحة النموذجية و صواريخ موجهة مضادة للدبابات، من نوع فيجر، أو إيجلا، أو سبايرل. حاضنات لصواريخ، عيار 80 مم، أو 122 مم حاضنات لمدافع، عيار 23 مم موزعات ألغام .
الرادار و الالكترونيات.
تركيب المحطة الرادارية طراز Arbalet من تصنيع شركة Phazatron للبحث عن الأهداف الجوية و الأرضية و أطلاق الصواريخ الموجهة عليها ،وكشف الموانع الأرضية مثل الأشجار المتفرقة وأعمدة الكهرباء ،وكذلك المساعدة على تنفيذ الطيران في كافة الأوقات على الارتفاعات المنخفضة 5-15 متر وتنفيذ الألعاب الجوية يحتوي طاقم المنظومات المتكاملة على ما يلي :
محطة رادارية للكشف و توجيه الصواريخ.
محطة كشف وتسديد مثبتة على منصة الملاح المقاتل.
محطة تلفزيونية حرارية مع جهاز مدى ليزري للطيار.
منظومة الخوذة لإلتقاط وتبين الهدف و التسديد للطيار.
نظارات الرؤية الليلية للطيار.
منظومة ملاحية متكاملة ومنظومة تتبع التضاريس.
طقم حاسبات لمعالجة المعلومات.
منظومة رسم الخرائط الأرضية المجسمة .
منظومة الخارطة المتحركة.
منظومة التحذير من الاشعاع.
منظومة التعارف.
طاقم الإتصال وتبادل المعلومات .
منظومة التحكم بالتسليح.
منظومة الفحص الذاتي للمحرك ومنظومات الطائرة الجسم مصنوع من سبائك الألمنيوم والليثيوم ،كما استخدمت بنسبة كبيرة المواد المركبة Composite Materials ، يقسم الجسم إلى 3 أجزاء تم وضع درع لحماية المنظومات و المعدات المهمة لسلامة المروحية وإمكانية عودتها إلى المطار في حالة تعرضها لطلقات خارقة حارقة عيار 12,7
ملم وطلقات عادية عيار 20-23 ملم،وتم تبديل ناقلات الحركة الهيدروليكية المعرضة لحظر الحريق إلى هوائية ،بالإضافة إلى أنه تم تركيب حهازين من كل من المعدات المهمة عناصر منظومة التحكم و المنظومات الكهربائية و توزيعها على جانبي جسم المروحية لتفادي إصابتها بضربة واحدة.
الطائرة العمودية مي 28، تشبه كثيراً الطائرة الأمريكية Apache. وقد سُلِّحت تسليحاً، يرفعها إلى الجيل الثالث، وخاصة بعد تطويرها بالنموذج Mi-28N (صياد الليل)، وتغطية مقصورتها بغطاء من الدروع، لحماية طاقمها، الذي يتكون من طيارَين. و الاسلحة محملة على نقطتَي تعليق، أسفل الجناحَين. أهمها صواريخ مضادة للدبابات، وصواريخ جو/ جو، وحاضنات لصواريخ، عيار 80 مم أو 122 مم؛ وحاضنات لمدافع، عيار 23 مم، و30 مم، في برج أسفل المقدمة.يمكن تمييزها من خلال مروحة كبيرة، قطرها أكبر من 17 متراً. وبدن الطائرة زاوي. والمروحة الذيلية إلى اليمين. ويبلغ ارتفاعها 4.7 أمتار. والطائرة Mi-28 تحمل محركَين مروحيَّين توربينيَّين، من نوع إسوتوف Isotov؛ تقدر قوة كلّ منهما بنحو 2500 قدرة حصانية. أمّا الطائرة Mi-28N، فإنها تحمل محركَين توربينيَّين غازيَّين، على جانبَي الجسم، من نوع كليموف Klimov. والنوعان يحملان عجلات هبوط ثابتة، أسفل البدن.
طائرة عمودية هجومية، متوسطة، لمهمات الدعم والمساندة التكتية، ومقاومة الدروع، والمهمات جو/ جو المضادة للطائرات العمودية. والنوع Mi-28N، تمكنه عمليات الهجوم المسلحة؛ إذ أنه يعمى على وسائل الدفاع الجوي؛ ومقصورة طاقمه مغطاة بالدروع.
- الطاقم :. طياران
طول الهيكل: 17.5 متراً.
قطر المروحة الرئيسية: 17 متراً.
الارتفاع: 4.7 أمتار.
الاوزان :
الوزن فارغة: 8000 كجم.
وزن الإقلاع النموذجي: 10.000 كجم.
وزن الإقلاع الأقصى: 12.000 كجم.
محركان توربينيان غازيان، من نوع كليموف Klimov TV3-117 VMA
أقصى سرعة طيران، في ارتفاع سطح البحر:350كم/ ساعة السرعة النموذجية، في ارتفاع سطح البحر: 300 كم/ ساعة.ب. معدل التسلق الأقصى: 20 متراً/ ثانية.
الارتفاعات
الارتفاع التحويمي (ضمن تأثير الأرض): 4500 متر.
الارتفاع التحويمي (خارج تأثير الأرض): 2500 متر.
الارتفاع العملي: 6 آلاف متر.
المديات
المدى، بحمولة قصوى: 500 كم.
المدى النموذجي: 800 كم.
المدى الأقصى: 1000 كم.
لتسليح
المدافع الداخلية: مدفع عيار 30 مم، في برج، أسفل المقدمة
نقاط التعليق: برجان، أسفل كلّ من الجناحَين (أربع نقاط تعليق).
الأسلحة النموذجية و صواريخ موجهة مضادة للدبابات، من نوع فيجر، أو إيجلا، أو سبايرل. حاضنات لصواريخ، عيار 80 مم، أو 122 مم حاضنات لمدافع، عيار 23 مم موزعات ألغام .
الرادار و الالكترونيات.
تركيب المحطة الرادارية طراز Arbalet من تصنيع شركة Phazatron للبحث عن الأهداف الجوية و الأرضية و أطلاق الصواريخ الموجهة عليها ،وكشف الموانع الأرضية مثل الأشجار المتفرقة وأعمدة الكهرباء ،وكذلك المساعدة على تنفيذ الطيران في كافة الأوقات على الارتفاعات المنخفضة 5-15 متر وتنفيذ الألعاب الجوية يحتوي طاقم المنظومات المتكاملة على ما يلي :
محطة رادارية للكشف و توجيه الصواريخ.
محطة كشف وتسديد مثبتة على منصة الملاح المقاتل.
محطة تلفزيونية حرارية مع جهاز مدى ليزري للطيار.
منظومة الخوذة لإلتقاط وتبين الهدف و التسديد للطيار.
نظارات الرؤية الليلية للطيار.
منظومة ملاحية متكاملة ومنظومة تتبع التضاريس.
طقم حاسبات لمعالجة المعلومات.
منظومة رسم الخرائط الأرضية المجسمة .
منظومة الخارطة المتحركة.
منظومة التحذير من الاشعاع.
منظومة التعارف.
طاقم الإتصال وتبادل المعلومات .
منظومة التحكم بالتسليح.
منظومة الفحص الذاتي للمحرك ومنظومات الطائرة الجسم مصنوع من سبائك الألمنيوم والليثيوم ،كما استخدمت بنسبة كبيرة المواد المركبة Composite Materials ، يقسم الجسم إلى 3 أجزاء تم وضع درع لحماية المنظومات و المعدات المهمة لسلامة المروحية وإمكانية عودتها إلى المطار في حالة تعرضها لطلقات خارقة حارقة عيار 12,7
ملم وطلقات عادية عيار 20-23 ملم،وتم تبديل ناقلات الحركة الهيدروليكية المعرضة لحظر الحريق إلى هوائية ،بالإضافة إلى أنه تم تركيب حهازين من كل من المعدات المهمة عناصر منظومة التحكم و المنظومات الكهربائية و توزيعها على جانبي جسم المروحية لتفادي إصابتها بضربة واحدة.
