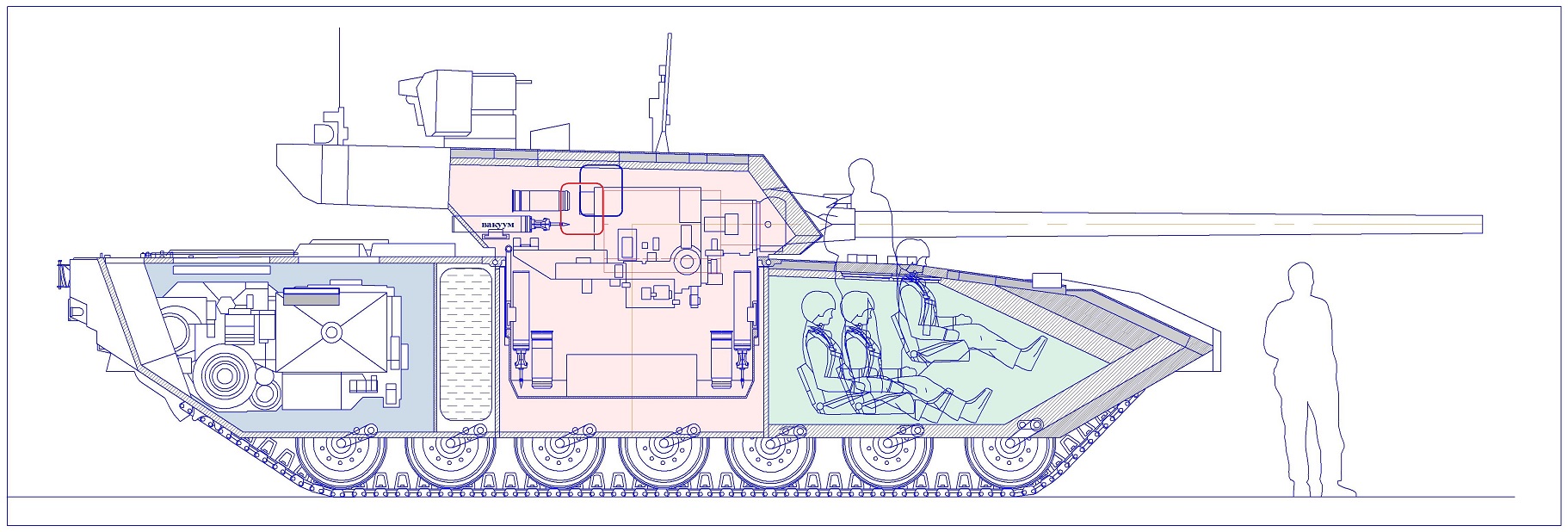

أول مخطط واقعي لتركيب الأرماتا !!

anwaralsharrad

خـــــبراء المنتـــــدى
إنضم
18 مايو 2013
المشاركات
11,737
التفاعل
53,309 960 17





سؤال أين الراحة والرفاهية الطاقم مقارنة بالدبابات الغربية

من ضمن النقد الذي وجه للدبابة كان التصميم المضغوط لحجرة الطاقم ، خصوصاً ونحن نتحدث عن ثلاثة أفراد يجلسون بالقرب من بعضهم البعض !! في التصميم التقليدي (ونحن نتحدث عن توزيع أفراد الطاقم) كان بالإمكان مشاهدة نجاة أحد أفراد الطاقم أو أكثر عند تعرض الدبابة لهجوم نافذ !! أما مع التصميم الروسي فأشك في ذلك !! نقطة أخرى تتحدث عن جلوس مجموع الطاقم في مقدمة هيكل الدبابة ، مما يعني ببساطة أنهم يسكنون في المكان الأكثر عرضة للهجوم وهو المقدمة !! دراسات عديدة تناولت مراتب ومواضع الهجوم المحتمل الذي من الممكن أن تتعرض لها دبابات المعركة الرئيسة MBT والعربات المدرعة الأخرى ، حيث تحدثت هذه وأكدت في معظمها أن مقطع القوس الأمامي ضمن 60 درجة هو الأكثر استهدافاً وتعرضاً للتهديد مقارنة بالمواضع الجانبية والخلفية .. الجلوس في هذا الموقع يعني أيضاً زيادة إحتمالية التعرض للألغام الأرضية وبالتالي خسارة مجمل الطاقم .

من ضمن النقد الذي وجه للدبابة كان التصميم المضغوط لحجرة الطاقم ، خصوصاً ونحن نتحدث عن ثلاثة أفراد يجلسون بالقرب من بعضهم البعض !! في التصميم التقليدي (ونحن نتحدث عن توزيع أفراد الطاقم) كان بالإمكان مشاهدة نجاة أحد أفراد الطاقم أو أكثر عند تعرض الدبابة لهجوم نافذ !! أما مع التصميم الروسي فأشك في ذلك !! نقطة أخرى تتحدث عن جلوس مجموع الطاقم في مقدمة هيكل الدبابة ، مما يعني ببساطة أنهم يسكنون في المكان الأكثر عرضة للهجوم وهو المقدمة !! دراسات عديدة تناولت مراتب ومواضع الهجوم المحتمل الذي من الممكن أن تتعرض لها دبابات المعركة الرئيسة MBT والعربات المدرعة الأخرى ، حيث تحدثت هذه وأكدت في معظمها أن مقطع القوس الأمامي ضمن 60 درجة هو الأكثر استهدافاً وتعرضاً للتهديد مقارنة بالمواضع الجانبية والخلفية .. الجلوس في هذا الموقع يعني أيضاً زيادة إحتمالية التعرض للألغام الأرضية وبالتالي خسارة مجمل الطاقم .
في تصميم السابق لعائلة تي72 كان الطاقم يجلس فوق الجحيم أما في الارماتا أليس يجلس وظهره للجحيم



ملاحظة على تخزين الذخيرة بشكل مقلوب يبدو أن الروس سينتقلون من الابراج الطائرة إلى دبابة الطائرة (في نهاية الارماتا حق تستطيع الطيران)

ملاحظة ثالثة ذخيرة الارماتا قطعة واحدة في هذا المخطط

في تصميم السابق لعائلة تي72 كان الطاقم يجلس فوق الجحيم أما في الارماتا أليس يجلس وظهره للجحيم

هو في مأمن الآن من ذخيرته الشخصية لكنه لم يعد بمأمن من ذخيرة الأعداء !!!

التصميم فعلاً بيطبق قاعدة ALL OR NONE

يا الطاقم كله هيعيش يا كله هيموت في حالة حدوث إختراق ناجح للدرع الأمامي للدبابة

العبرة الحقيقية في الدرع نفسه , لأنه في المعتاد عند حدوث إختراق فعال للدرع من سيخرج من هذا القبر الحديدي المسمى دبابة سيخرج بإصابة معجزة قد يفضل الموت عليها

المشكلة حتى مؤخرة البرج ! طريقة التصميم لاتعليق صراحة !

المشكلة حتى مؤخرة البرج ! طريقة التصميم لاتعليق صراحة !

ما مشكلتك مع مؤخرة البرج ؟؟

التصميم موديولار و ده في حد ذاته صناعياً يعتبر ثورة لأنك ممكن تعمل الف كونفيجيوريشن مختلف

ما مشكلتك مع مؤخرة البرج ؟؟

التصميم موديولار و ده في حد ذاته صناعياً يعتبر ثورة لأنك ممكن تعمل الف كونفيجيوريشن مختلف
ياراجل فجوة كهذه مشكلة !

إذا حدث اختراق من جانب الدبابة وإصابة مخزون القذائف ماذا سيحصل ؟

البرج صغير الحجم لذلك من المؤكد إنه حماية الأجناب هائلة حرفياً

البرج صغير الحجم لذلك من المؤكد إنه حماية الأجناب هائلة حرفياً
إذن لنقل ماذا سيحدف لو افجرت عبوة ناسفة للطن الدبابة
بالتأكيد ستطير. مع مخزون الذخائر المقلوبة

التعديل الأخير:
صمم بهذا الشكل ليكون مخزن المدفع عيار 30مم
لكن الفجوة هذه لو اصيب بشيء ؟! خاصة لو ان هناك قذيفة جاهزة للانطلاق ..

إذن لنقل ماذا سيحدف لو افجرت عبوة ناسفة للطن الدبابة
بالتأكيد ستطير. مع مخزون الذخائر المقلوبة

أي دبابة معرضة لذلك ببساطة

إي دبابة ستعطب كما حصل لي ام60 مصرية أما في عائلة تي72 برج طائرة و الارماتا الدبابة نفسها ستطير والأيام بيننا

فلننتظر و نرى

بشكل عام انا ارى انه الروس انتجوا تصميم ممتاز هذه المرة

افضل تصميم من ايام التي-55 و 34

فلننتظر و نرى

بشكل عام انا ارى انه الروس انتجوا تصميم ممتاز هذه المرة

افضل تصميم من ايام التي-55
الكتاب يقرأ من عنوانه
في حالة انفجار مخزون القذائف أين سيفرغ الانفجار قوته
انظرا اتجاه القذيفة
