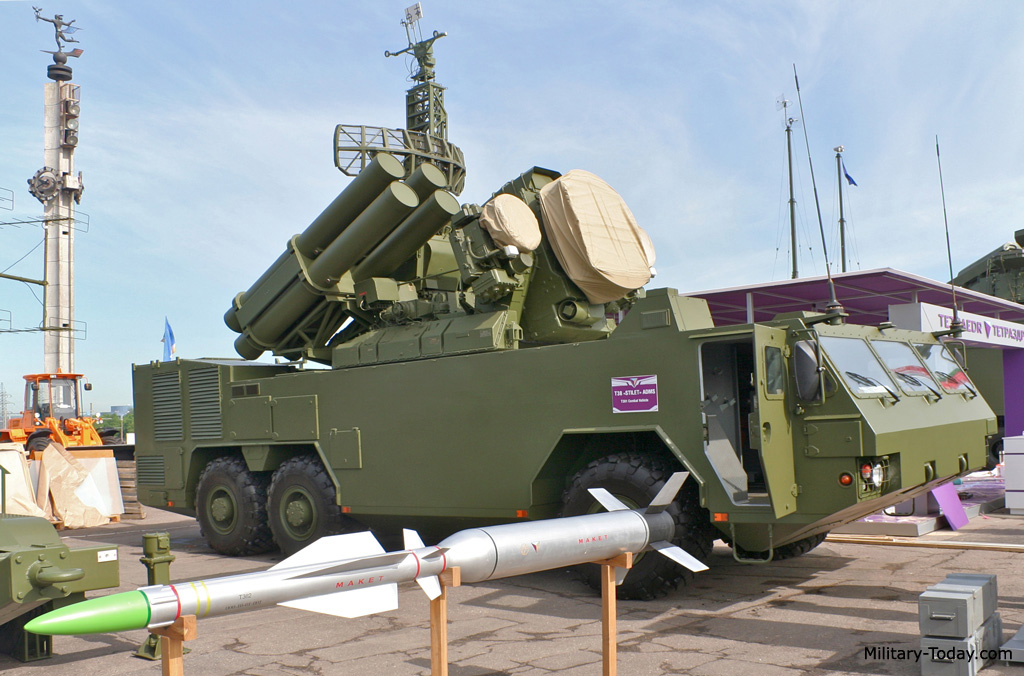

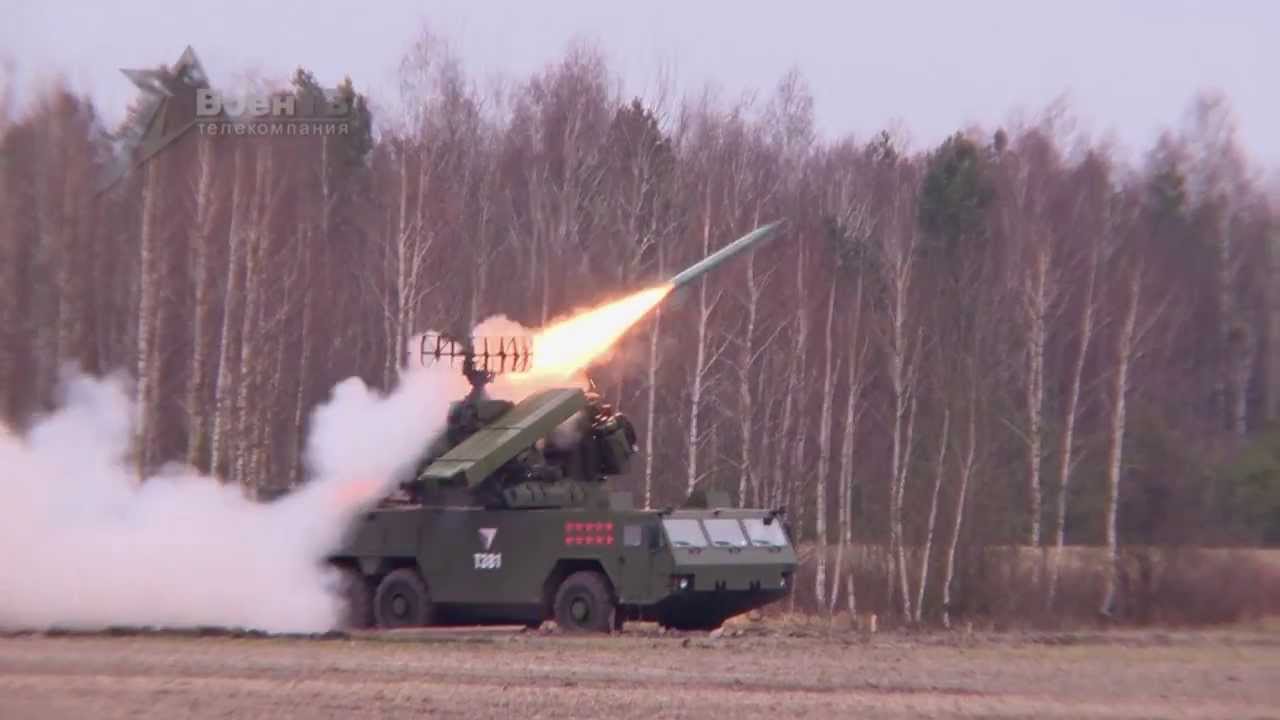

هو نظام دفاع جوى بيلاروسى قصير المدى صمم وطور بواسطة tetraedr هذا النظام تم تطويره من اجل تمديد مدة حياة نظام الاوسا المتقادم لان بيلاروسيا تمتلك عددا كبيرا منه الا انه فى النهاية ظهر هذا النظام كنظام جديد تماما عدا انه يستخدم نفس صواريخ نظام الاوسا على الرغم ان هذا النظام يعد اول نظام بيلاروسى للدفاع الجوى الا انه نظام طور من التطوير البيلاروسى للنظام اوسا النظام اوسا 1 t .فى النهاية هذا النظام يشبه نظام الاوسا القديم كثيرا الا ان هذا النظام يشبه الاوسا فقط فى الجزء العلوى منه لان النظام البيلاروسى يستخدم شاسيه جديد والشاسيه الجديد ال6x6 يملك حركية اكبر وقدرة اكبر على الحركة خارج الطرق الشاسيه يستخدم محرك ديزل تربو يوفر الطاقة للنظام كله

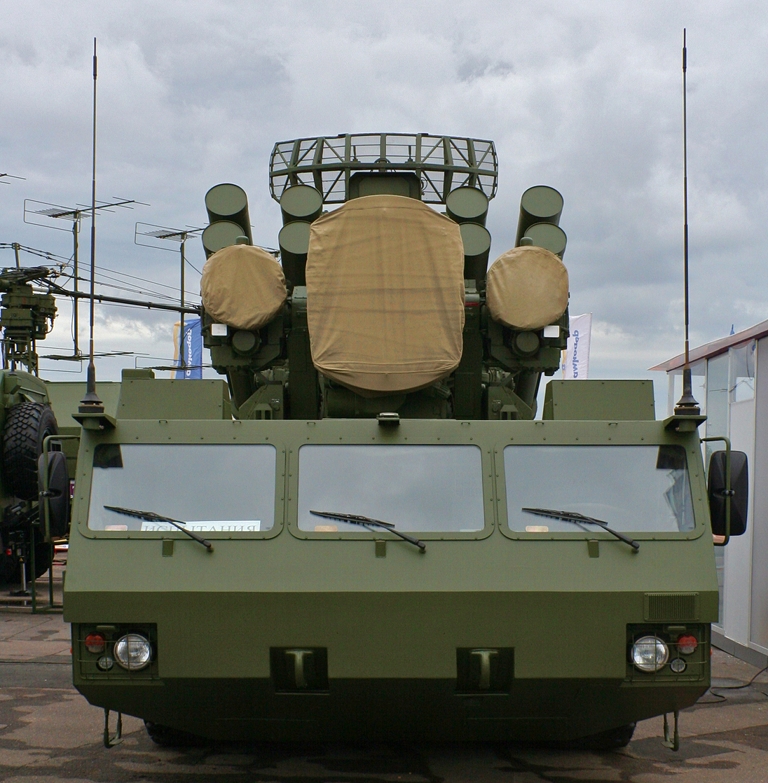

هذا النظام يحمل 8 صواريخ 4 على كل بود اطلاق النظام يمكنه اطلاق صواريخ 9M33M2 وصواريخ 9M33M3
الصواريخ لديها مدى من 12.5كم و20 كم على التوالى ويمكنها الوصول للاهداف من ارتفاعات 250 م الى 10 كم
المطورون لهذا النظام ادعوا انه قادر على اصابة هدفين فى وقت واحد
حركية هذا النظام زادت بنسبة 80 بالمائة مقارنة بالاوسا
النظام يمكنه العمل فى الليل وفى احوال الجو السيئة
على عكس الاوسا النظام يستخدم وسائل متعددة مثل التوجيه الحرارى والراديوى والتلفزيونى لتعقب واصابة الاهداف
بعد نشر هذا النظام يمكنه اطلاق النار خلال 5 دقائق

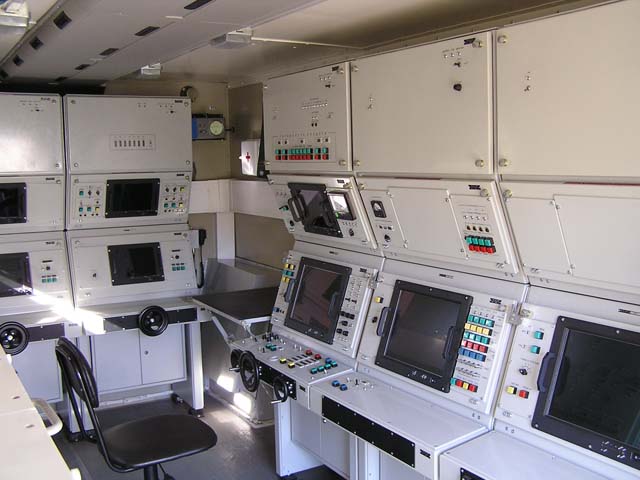

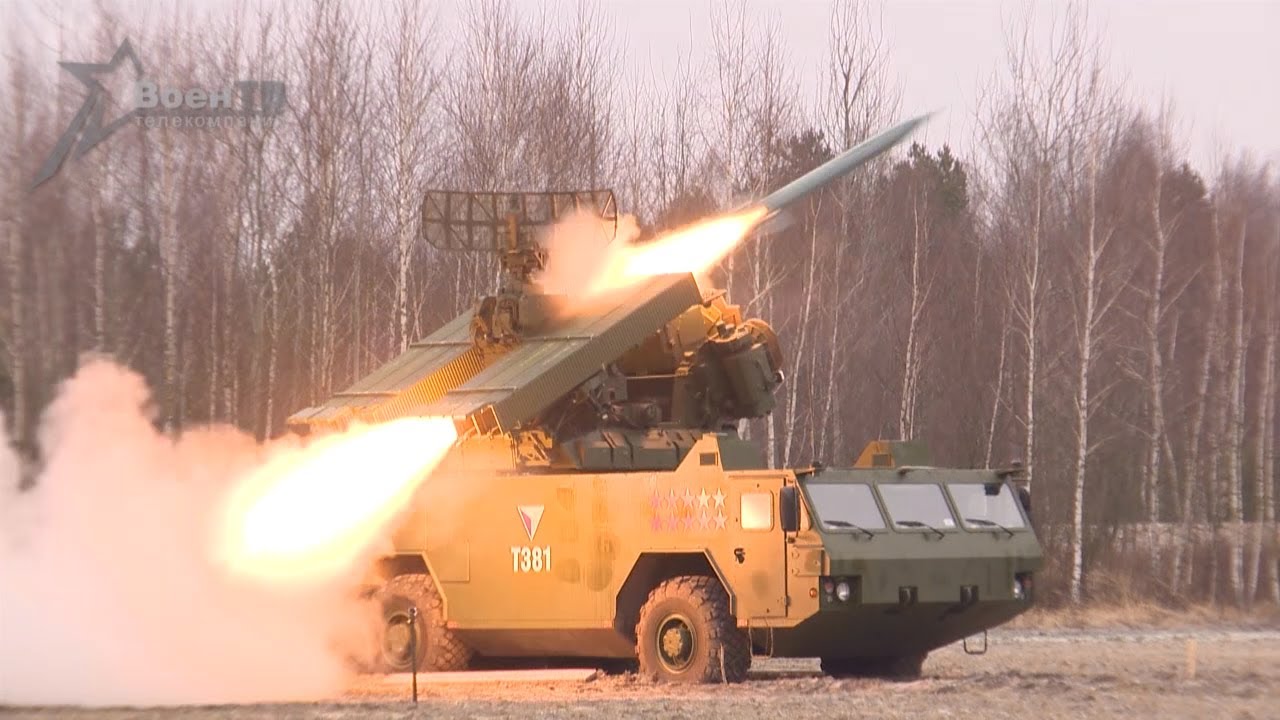

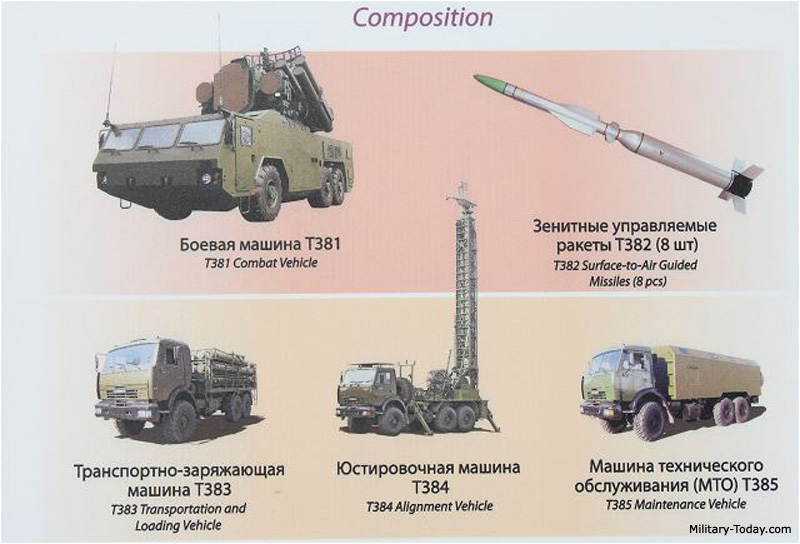

البطارية الواحدة من هذا النظام تتكون من عربات متعددة فهو يتكون من 6 شاحنات كراز فهى تتكون من عربة قيادة متنقلة عربة اعادة تذخير وعربة صيانة وعربات دعم اخرى. النظام كشف عنه لاول مرة عام 2010 واول تجربة له 2014 عندما اصاب النظام مقلد لهدفين واحد صاروخ كروز وهدف محلق
حاليا هناك 4 divisions من هذا النظام تعمل فى بيلاروسيا وتم تصديره لاذربيجان وعدة دول اخرى يحتمل انه سيتم تبنى النظام من قبل روسيا وعدة دول تستخدم الاوسا فى المستقبل القريب كما ان السعودية ابدت اهتماما به
والان المواصفات الفنية
تاريخ دخول الخدمة 2014
الطاقم 4
الوزن30طن
الطول 9م
العرض 3.3 م
الارتفاع 5.1 م

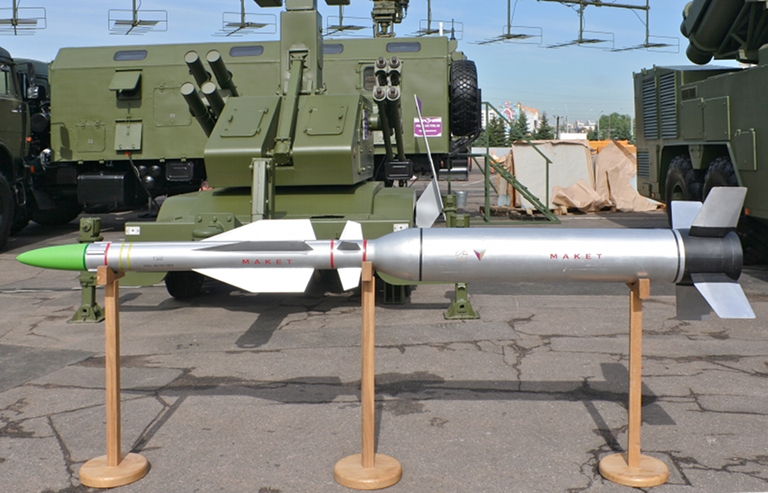

بالنسبة للصاروخ 9k33m3
فهو يملك وزن يقدر ب126 كجم وراس حربى وزنه 26 كجم
المحرك ديزل بقوة 480 حصان
السرعة من 65 الى 80 كم س
المدى 840 كم




ذكاء من بيلاروسيا استغلال الاعداد الكبيرة من الاوسا هكذا بدلا من اخراجها كلها

الـخـنـجـر T38

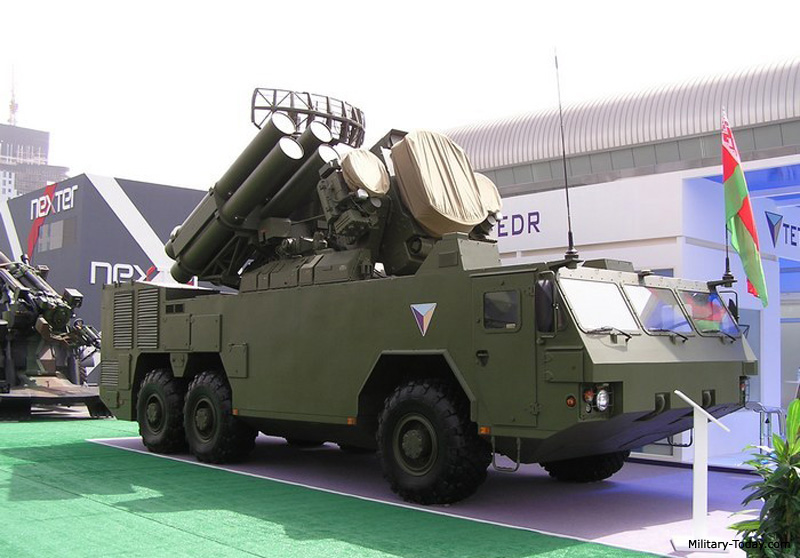

T38 Stilet

file.php


Short-range air defense missile system




نـظـام دفـاع جـوي صـاروخـي قـصـيـر الـمـدى



صناعة بيلاروسيا - 2014



أول نظام دفاع جوي بيلاروسي 100%



يشبه النظام الروسي أوسا ( يخلق من الشبه أربعين )



نظام الدفاع الجوي الصاروخي T38 مضاد للصواريخ و الطائرات بطيار أو بدونه

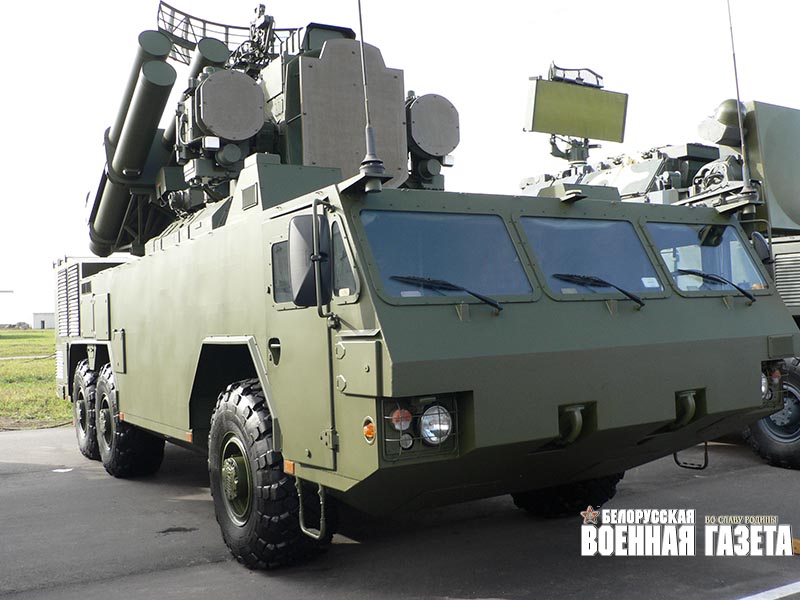

المركبة تحمل 8 صواريخ في بيت النار من نوع Missile 9K33 M3

T38_Stilet_short_range_air_defense_missile_system_Belarus_defence_industry_military_technology_003.jpg


الصواريخ لا تحتاج للصيانة و يمكن تخزينها لمدة 25 سنة دون أن تتلف

Belarus_Company_TETRAEDR_has_delivered_T38_Stilet_air_defense_missile_systems_to_Azerbaijan_640_001.jpg


نظام T38 Stilet يمكنه إعتراض هدفين بوقت واحد



يمكنه التعامل مع الأهداف المنخفضة الارتفاع

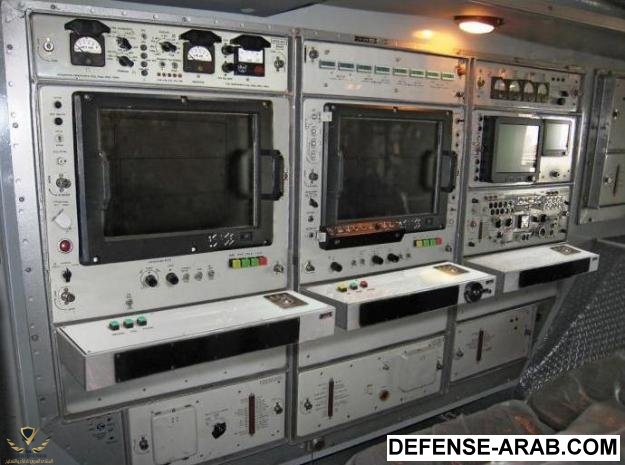

مُجهزة برادار متقدم يكتشف الأهداف ذات المقطع العرضي أقل من 0،02-0،03 متر مربع
و يمكنه الاغلاق و إعتراض الأهداف الجوية التي تطير بسرعة 900 م / ثا









نظام T38
يعمل في الليل و النهار و في كافة الظروف الجوية




المواصفات الفنية للمركبة :

  • الطاقم : 4
  • الوزن : 30 طن
  • الطول : 9 م
  • العرض : 3 م
  • الارتفاع : 5 م
  • السرعة : 80 كم / سا
  • المدى : 850 كم
  • إجتياز الموانع المائية : 1.2 م

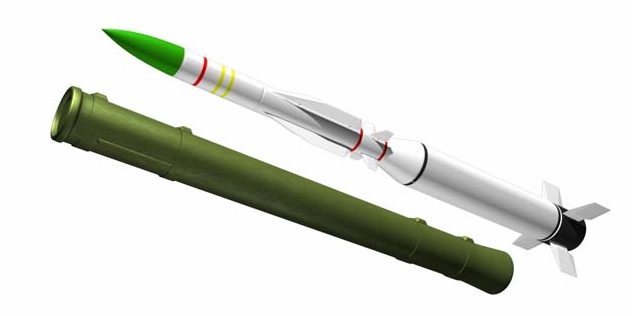

المواصفات الفنية للصاروخ 9K33M3 :

  • الطول : 3 م
  • الوزن : 126 كغ
  • وزن الرأس الحربي : 20 كغ
  • نوع الرأس الحربي : HE-FRAG
  • المدى العملياتي للصاروخ : 20 كم
  • إرتفاع النار : 10 كم


السعودية أبدت إهتمام شديد بنظام T38 Stilet الصاروخي



خاص للمنتدى العربي للدفاع و التسليح - فادي الشام




هذا الموضوع إهداء للصديق

Tayga

شغل بيلاروسي عالي المستوى

أتوقع هنشوف تعاون مصري بيلاروسي يخصه

التعاون معهم من سنة 1998 كبير جداً للعلم خصوصاً في الدفاع الجوي و القوات الجوية للشق الشرقي الموجود في الجيش

اتمنها للسودان في القريب العاجل الي اعرفه في اتفاقية كبيره بين السودان وبلاروسيا للدفاع الجوي

إذا كان النظام موثوق وتم إجراء تجارب عليه وفق سيناريوهات صعبة وواقعية وأكثر من واقعية قليلا من ناحية الصعوبة،
وأعطى نتائج إيجابية وممتازة،
فأظن أنه مكسب كبير لدولنا العربية خاصة مصر والجزائر والأردن والسودان والجيش السوري
"بعد انتهاء الأزمة وانتصار الشعب بإذن الله"
بالطبع النظام لابد أن يكون قويا في مواجهة التشويش والا فإنه لابد من تطعيمه بإلكترونيات فرنسية أو أمريكية،
واذا وصلنا الى هذه النقطة بالذات فسترتفع تكاليفه،
وشراء الروسي يبقى الخيار الأفضل دائما

وزير الدفاع السوداني اثناء تفقدة للمنظومة
وذكرت مصادر ان السودان تعاقد علي اسلحة من بلاروسيا
انا اعتقد ان من ضمنها
لانة بيننا وبين بلاروسيا اتفاقية تعرف بدرع السودان
