بـــــــــــــــــــــــــــــــــسم اللــــــــــــــــه الرحمـــــــــــــــــــــــــــــن الرحيـــــــــــــــــــــــم

دراسة هامة جداََ لتوضيح أهمية إستخدام المناطيد فى النواحى العسكرية نظراََ لأداءها العملياتى العالى جداََ وسهولة الحصول عليها وإنخفاض تكلفة التشغيل وأيضاََ القدرة العالية جداََ فى كشف الأهدف التى تطير على الإرتفاعات المنخفضة جداََ ...

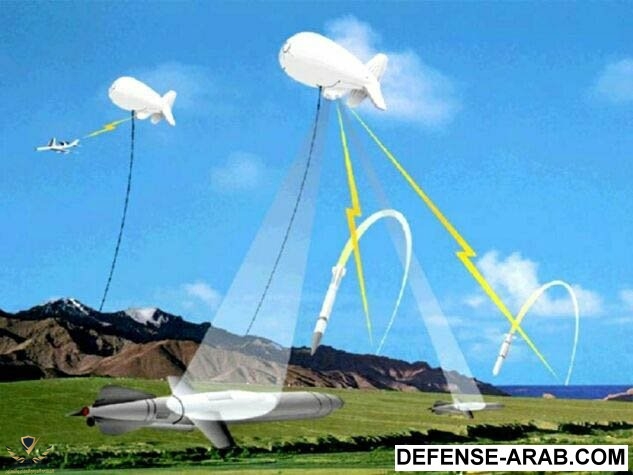

" أنظمة الرادار المحمولة جوا في منطاد "

أ - بدا استخدام المناطيد في أعمال الاستطلاع والمراقبة منذ الحرب العالمية الأولي عندما تولت مناطيد مراقبة صغيرة حماية الأساطيل و القيام بعمليات قصف جوي وخلال الحرب العالمية الثانية استخدامها الحلفاء لتوجيه قوافل السفن الحربية و استطلاع مسرح العمليات البحرية و كذلك استخدامها الألمان لأعمال المراقبة عبر الحدود الألمانية فوق الدول المجاورة و إسقاط بعض القنابل.

:D:D:D:D

ب - أثناء حقبة التسعينات تنوعت استخدامات المناطيد في المهام العسكرية وأبرز هذه المهام هي الإنذار المبكر بتزويدها برادارات مراقبة وكذلك الاستطلاع الكهروبصري التلفزيوني و الحراري بتجهيزها بكاميرات تلفزيونية و تلسكوبات رؤية ومستشعرات للأشعة تحت الحمراء بالإضافة إلى مهام الاتصالات كمحطة إعادة إذاعة ونقل معلومـات من مـراكـز أرضيـة إلى مديات بعيدة.

:D:D:D:D

جـ - تتميز المناطيد بانخفاض السعر وتكلفة التشغيل بالمقارنة بتنفيذ نفس المهام باستخدام الطائرات إلا أن الأخيرة ما زالت قادرة علي تحقيق كثير من المزايا عن المناطيد خاصة في السرعة و خفة الحركة والقدرة علي المناورة وغيرها.

:D:D:D:D


" إستخدامات المناطيد في المجال العسكري "

أ - الإنذار المبكر المحمول جواً باستخدام رادارات مراقبة متطورة .

ب - القيادة والسيطرة والاتصالات المحمولة جواً .

جـ - دعم عمل البحث والإنقاذ البرى والبحري .

د - دعم عمليات القوات البحرية باكتشاف و تتبع الأهداف الجوية المنخفضة والصواريخ
سطح/ سطح ذات البصمة الرادارية الصغيرة.

هـ - مراقبة الحدود البرية والساحلية لكشف المتسللين.

و - مهام إعادة الاتصالات كمحطة إعادة إذاعة و نقل المعلومات.

ز - توجيه وتصحيح نيران الأسلحة الأرضية.


" مميزات استخدام المناطيد "

أ - يمكنها حمل هوائيات رادار كبيرة الحجم بالإضافة لحمولات أخري متنوعة بفاعلية كبيرة نتيجة ضخامة غلافها وقوة تحملها وكذلك فان حجم وشكل هوائي الرادار في المنطاد لا يتطلب قيوداً معينة التي تفرضها المتطلبات الأيروديناميكية لأنظمة الرادار المحمولة في الطائرات العادية.

ب - توفر المناطيد المتحركة مميزات لا تستطيع الطائرات التقليدية أن تجاريها كحجم الحمولة وفترة الوقوف فوق الهدف والتكلفة البسيطة .

جـ - يتيح التحليق الثابت للمنطاد وبسرعة بطيئة تشغيل أنظمة المراقبة المحمولة بكفاءة أكبر وكذلك ظروف الطيران المستقرة الخالية من الاهتزازات تسمح باستخدام معدات فائقة الحساسية ومستشعرات أكثر دقة.

د - تستطيع المناطيد ذات المحرك أن تعمل في منطقة واحدة في مهام تصل إلى
(30) يوم مع التزويد بالوقود مرة كل (30:7) يوم طبقا لحجمه.

هـ - توفير المعلومات الدقيقة واللحظية عن الأهداف الجوية المقتربة علي الارتفاعات المنخفضة والمنخفضة جداً والتي يصعب كشفها بالوسائل الرادارية التقليدية.

و - إمكانية تجهيزه كمركز طائر لإدارة الأزمات.


ز - العمر الافتراضي للمنطاد من (10: 12) سنه.



" العوامل المؤثرة على استخدام المناطيد "

أ - يتأثر المنطاد أثناء عملة بالعوامل الجوية ومن أهمها :

(1) درجة حرارة الجو المحيط.

(2) سرعة الرياح في طبقات الجو العليا.

(3) الأمطار والعواصف والصواعق.

(4) عدم وضوح الرؤية في حالة استخدام أنظمة المراقبة الكهروبصرية.

ب - التعرض لوسائل النيران المعادية أثناء تحليقها بميدان المعركة .

جـ - التعرض للأشعة فوق البنفسجية لفترات طويلة يؤدى إلى تشقق الجسم الخارجي مما يلزم معالجته كيميائيا للحماية.

د - لتحديد نوع المنطاد المناسب لأداء المهمة والمعدات المفروض تجهيزه بها يجب اخذ النقاط التالية فى الاعتبار :

(1) متطلبات المهمة.

(2) حجم الحمولة المطلوبة ووزنها.

(3) ارتفاع العمل المطلوب.

(4) أقصى سرعة تحليق مطلوبة.

(5) مدة المهمة والمسافة المقطوعة.

(6) فرص التزود بالوقود.

(7) متطلبات الاتصالات.

" عيوب استخدام المناطيد "

أ - إمكانية تعرض النظام للإصابة بطلقات مدفعية والصواريخ علاوة على إمكان تعرضه لهجمات العدو الجوى نظرا لكبر حجمه.

ب - اعتماد المنطــاد على غاز الهليــوم كسلعــة إستراتيجية تنتج بواسطــة دول كبرى معينة.

جـ - صعوبة المناورة بالنظام في مواقع مجهزة مسبقاً.


"" هنا نأتى لأفضل إسلوب لإستخدام عناصر الاستطلاع للأهداف المنخفضة والمنخفضة جداً خارج الحقل الراداري بما فيهم المناطيد ""
1- وسائل استطلاع المجال الجوي :

أ - أجهزة رادار كشف فيما وراء الأفق ( ذات الموجات السطحية ) لكشف الأهداف المنخفضة والمنخفضة جداًَ لتدعيم التجميع الراداري الأرضي .

ب - الإنذار المحمول جواً :

(1) نظام الإنذار الطائر " E-2C " .

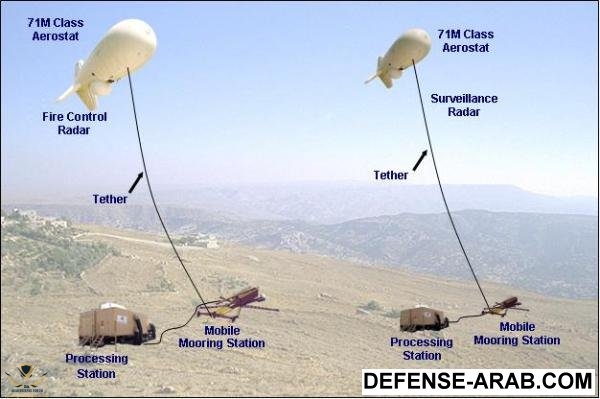

(2) نظام الإنذار المحمول جواً في منطاد .

جـ - إستخدام شبكات المراقبة الجوية بالنظر مع تزويدها بأفضل المستشعرات سواء الصوتية أو الحرارية والأجهزة الكهروبصرية .

2- نظام القيادة والسيطرة ويشمل :

أ - مراكز قيادة لوحدات / وحدات فرعية الرادار، والمراقبة الجوية بالنظر.

ب - مراكز الإنذار ضمن مراكز قيادة قوات / تشكيلات الدفاع الجوي .

جـ - نظام المواصلات الإشارية بجميع أنواعها ووسائلها .

3- مطالـب تشكيـل أى تنظيم للقتــال :

أ - يجب أن يحقق تشكيل القتال المطلوب الشروط اللازمة للحد السفلى والحد العلوي للحقل الراداري في نطاق عمل وحدة الرادار.

ب - يجب أن يحقق التأمين الراداري لأعمال قتال المقاتلات الاعتراضية والصواريخ والمدفعية المضادة للطائرات لذلك يجب أن تتمركز الأجهزة السنتميترية بجوار مراكز القيادة المشتركة ونقط التوجيه وتتمركز الأجهزة المترية بجوار مراكز قيادة الصواريخ والمدفعية المضادة للطائرات.

جـ - يجب أن يتميز تشكيل القتال بالحيوية والاستمرار ويحقق التوازن والسيطرة المستمرة على الوحدات الفرعية من مركز القيادة وذلك بتنظيم مواصلات خطيه ولاسلكية جيدة وأن يتوسط مركز القيادة تشكيل القتال.

د - يجب أن يحقق تشكيل القتال التعاون المستمرين المواقع المتجاورة بالآتي :

(1) مواقع الرادار المتجاورة على الحدود يتم تنظيمها بحيث يكون هناك تغطية متبادلة بين مناطق الكشف.

(2) تنظيم عملية تسليم وتسلم الأهداف الجوية من وحدة إلى أخرى.

(3) تبادل المعلومات عن الموقف الجوى بالنسبة للوحدات المتجاورة.

ه - إستخدام أجهزة رادار كشف فيما وراء الأفق ذات الموجات السطحية مع الرقابة الصارمة على إستخدام مثل هذه النوعية من الرادارات :

يبلغ مدى الكشف لجهاز الرادار حوالي " 300 كيلو متر " للارتفاعات المنخفضة ، وبفرض توفير التغطية المتبادلة بين مواقع أجهزة الرادار ، فإنه يجب ألا تزيد المسافة بين المواقع عن " 200 كيلو متر " ونظراً لطبيعة عمل هذه الأجهزة التي يجب احتلالها على ساحل البحر


" تلخيص الإستخدام الأمثل لنظام الإنذار المحمول جواً في منطاد "

أ - أسس التخطيط لاستخدام نظام المنطاد :

(1) ضرورة تحقيق التكامل مع الحقل الراداري الأرضي خاصة في المناطق التي يصعب تغطيتها رادارياً وبما يحقق مطالب الإنذار وتأمين أعمال قتال عناصر الدفاع الجوي الإيجابية وتأمين أعمال المقاتلات .

(2) مراعاة أن سقف الحقل الراداري المكون من بواسطة النظام المنطاد لا يزيد كثيراً عن ارتفاع تحليق المنطاد وبالتالي يجب استكمال السقف المخطط للحقل الراداري بواسطة التجمع الراداري الأرضي .

(3) تمركز أنظمة المنطاد في مواقع قريبة من موقع كتيبة رادار أرضية لتحقيق الربط مع نظام القيادة والسيطرة الحالي سواء كان آلياً / يدوياً.

(4) توفير التأمين الشامل لاستخدام المنطاد خاصة :

( أ ) الدفاع المضاد للطائرات والدفاع الأرضي .

(ب) البعد عن مدى تأثير جميع وسائل النيران المعادية أو المدفعية الصديقة.

(جـ) التجهيز الهندسي طبقاً لمطالب النظام مع إعداد موقع تبادلي للمناورة .


"" يتم حساب عدد أنظمة الرادار المحمولة جواً في منطاد على ضوء إنشاء خطوط للإنذار بهذه الأنظمة على طول السواحل و بفرض أن متوسط مدى الكشف الراداري لنظام المنطاد على الارتفاعات المنخفضة جداًَ على مواقع حوالي 200 كيلو متر فيتم حساب العدد اللازم بناء على مدى الرادار أو الأنظمة الإستطلاعية المركبة على المنطاد مع حساب طول السواحل للدولة بإفتراض أن أفضل مكان لنشرة على السواحل ويجل الأخذاً في الاعتبار أسس التخطيط لاستخدام وتأمين المنطاد "" .


one big issue:
easy to discover, easy to destroy

still a cheap way to scan an area in emergency "with no air defense"

ــــــــــــــــــــــــــــــــــــــــــــــــ

الترجمة

احدى اكبر مشاكله
سهوله اكتشافه و تدميره

"ولاكنه لايزال وسيلة رخيصة لمسح المناطق في الحالات الطارئة ... في حال عدم وجود انظمة دفاع جوي "

تم الترجمة بواسطة "المشرف"
وشكرا

التعديل الأخير بواسطة المشرف:
موضوع مميز يا اخى
بس ياريت تستعرضلنا موديلات وكده
