أخواني هل تعلمون أن أقلام الليزر العاديه التي تباع في الأسواق والسي دي روم المستعمل في الكمبيوترات واجهزه الفيديو ال DVD تستطيعون استعمالها لصنع سلاح ليزر بسيط تقدرون ان تحرقوا به اي شي ؟

اروجوا من الأخوه ذات الميول الأبداعيه والمخترعيين متابعه افلام الفيديو المرفقه وذلك للحصول علي طريقه صنعها ، أملا في ان يقوم احدكم في المستقبل القريب انشاء الله بتطويره وصنع سلاح ليزر عربي يمكن استعماله في الأغراض المدنيه والعسكريه علي السواء.

طريقه رقم 1 ، استعمال اقلام الليزر كأساس للعمليه
[youtube]Sf3M-_RUSCM[/youtube]

طريقه رقم 2 ، استعمال السي دي روم كأساس للعمليه
[youtube]a2yekmisAlc[/youtube]


مارشــال

خبراء المنتدى
خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
5,165
الإعجابات
16,229
النقاط
12,996
الدولة
Egypt
#2
ههههه

ميولك صارت عدوانية:laugh: :laugh: :laugh: :laugh: :laugh: :laugh: :laugh: :laugh: :laugh: :laugh: :laugh:


اسد جرجرة

رئــيـــس الأركان
إنضم
3 أبريل 2008
المشاركات
1,299
الإعجابات
166
النقاط
407
#3
رائع رائع شكرا جزيلا على الموضوع منذ مدة وانا ادرس الليزر ولم اعرف عن هته الاشياءبارك الله فيك


k.g.b

صقور الدفاع
صقور الدفاع
إنضم
30 يوليو 2008
المشاركات
3,737
الإعجابات
224
النقاط
414
#4
السلام عليكم

شرح مفصل

لتحويل قلم الليزر العادى 5mw إلى
قلم ليزر حارق بقوة100mw






للبدأ تحتاج
إلى :


1- قلم ليزر يضيء أخضر green laser
pointer
2- زرادية
3- مكواة لحام عادية ذات سن رفيع
4- مقاومة 3.4 كيلو أوم أو 2x6.8 على التوازى
------------------------------------------------------------
عملية التحويل
تنقسم ألى 3 مراحل
1- زيادة قيمة المقاومة المتغيرة فى دائرة الليزر إلى
أقصى قيمة لها
2- إضافة مقاومة 3.4 كيلو بدل المقاومة
الأساسية 2 كيلو لزيادة سدة التيار المار فى الدايود
3- عمل شورت سيركت أو قطع دائرة عند العنصر03
فى الدائرة عن طريق التسخين
------------------------------------------------------------
نبتدى الخطوات
1- نفك قلم الليزر لتظهر محتواياتة

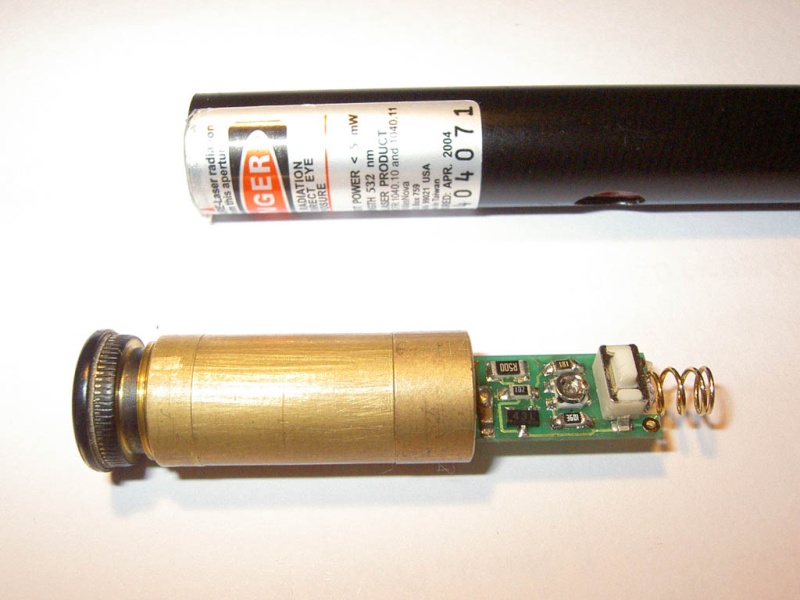

2- بعد الفك كلأتى

3- نلف المقاومة المتغيرة إلى أقصى قيمة لها
يعنى نربطها لأخرها

هاكذا المرحلة

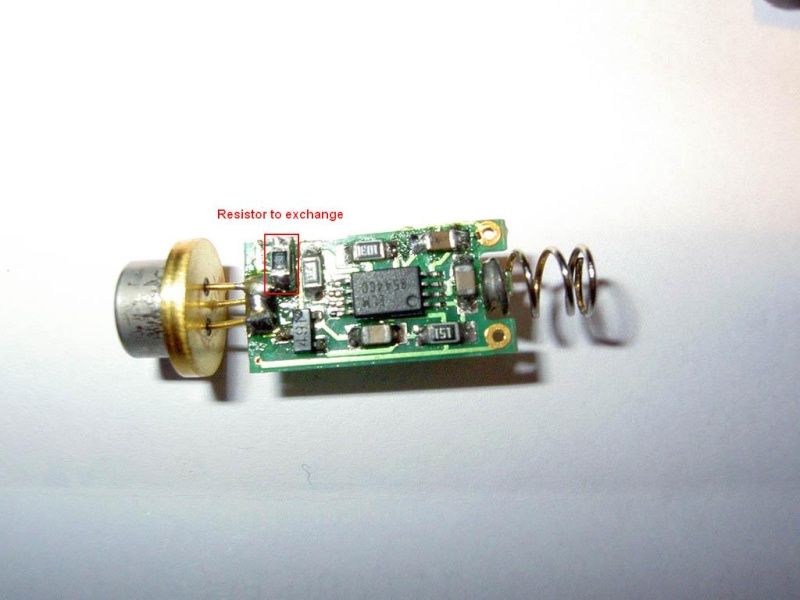

الأولى انتهت ندخل فى المرحلة الثانية5- نغير المقاومة الملصوقة بالدائرة بالمقاومة
إلى جبناها مع ملاحظة أنها لصق

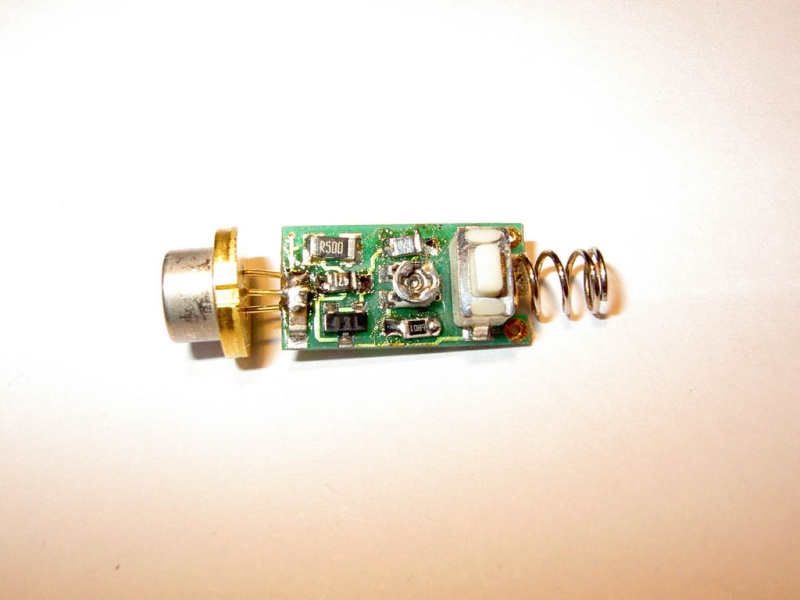

و هاته صورتها بعد ما أستبدلنا المقاومة

وهاكذا
أنتهت المرحلة الثانية وندخل فى الثالثة
6- نسخن الكاوية و نضعها على العنصر المرقم ب
03 لمدة 1 دقيقة حتى يتلف
7- نعيد تجميع الليزر و نجربه بتسليطه على
رأس عود ثقاب
و هذا
الفرق قبل و بعد


Base specification
Potentiometer turned to max
Resistor added
Short circuit with case
Current : 205 mA
Current : 320 mA
Current : 370 mA
Current : 570 mA
Power : 4mW
Power: ~ 30 mW
Power : ~ 40 mW
Power : ~ 110 mW



و لكن أحترسوا
لاتسلطوة على حد لأنة يسبب حروق و إذا سلط على العين قد يعمى

لاتصلطوه على عين مرشال​


صلاح الدين الأيوبي

خـــــبراء المنتـــــدى
خـــــبراء المنتـــــدى
إنضم
12 يوليو 2008
المشاركات
4,868
الإعجابات
2,792
النقاط
917
#7
ماتزعل مني فقط أمازحك..............عيد سعيد
اعلم يا اخي ، كل عام وانت بخير واعاده الله علي المسلمين باليمن والبركات


مارشــال

خبراء المنتدى
خـــــبراء المنتـــــدى
إنضم
25 مايو 2008
المشاركات
5,165
الإعجابات
16,229
النقاط
12,996
الدولة
Egypt
#8

volcan1988

نــقــيب
إنضم
18 أكتوبر 2011
المشاركات
200
الإعجابات
7
النقاط
30
#9
رد: كيف تصنع ليزر حارق ؟

مشكور:b070[1]:جزاك الله خير:b070[1]:

إنضم
23 نوفمبر 2011
المشاركات
421
الإعجابات
44
النقاط
30
#10
رد: كيف تصنع ليزر حارق ؟

السلام عليكم

شرح مفصل

لتحويل قلم الليزر العادى 5mw إلى
قلم ليزر حارق بقوة100mw






للبدأ تحتاج
إلى :


1- قلم ليزر يضيء أخضر green laser
pointer
2- زرادية
3- مكواة لحام عادية ذات سن رفيع
4- مقاومة 3.4 كيلو أوم أو 2x6.8 على التوازى
------------------------------------------------------------
عملية التحويل
تنقسم ألى 3 مراحل
1- زيادة قيمة المقاومة المتغيرة فى دائرة الليزر إلى
أقصى قيمة لها
2- إضافة مقاومة 3.4 كيلو بدل المقاومة
الأساسية 2 كيلو لزيادة سدة التيار المار فى الدايود
3- عمل شورت سيركت أو قطع دائرة عند العنصر03
فى الدائرة عن طريق التسخين
------------------------------------------------------------
نبتدى الخطوات
1- نفك قلم الليزر لتظهر محتواياتة

2- بعد الفك كلأتى

3- نلف المقاومة المتغيرة إلى أقصى قيمة لها
يعنى نربطها لأخرها

هاكذا المرحلة
الأولى انتهت ندخل فى المرحلة الثانية5- نغير المقاومة الملصوقة بالدائرة بالمقاومة
إلى جبناها مع ملاحظة أنها لصق


و هاته صورتها بعد ما أستبدلنا المقاومة

وهاكذا
أنتهت المرحلة الثانية وندخل فى الثالثة
6- نسخن الكاوية و نضعها على العنصر المرقم ب
03 لمدة 1 دقيقة حتى يتلف
7- نعيد تجميع الليزر و نجربه بتسليطه على
رأس عود ثقاب
و هذا
الفرق قبل و بعد


Base specification
Potentiometer turned to max
Resistor added
Short circuit with case
Current : 205 mA
Current : 320 mA
Current : 370 mA
Current : 570 mA
Power : 4mW
Power: ~ 30 mW
Power : ~ 40 mW
Power : ~ 110 mW



و لكن أحترسوا
لاتسلطوة على حد لأنة يسبب حروق و إذا سلط على العين قد يعمى

لاتصلطوه على عين مرشال​
هل هذه الطريقة مجربة ؟؟؟؟!!!!!:ANSmile04[1]::ANSmile04[1]::ANSmile04[1]:
