رادار القبض على الهدف AN/TPQ-53

فادي الشام

خـــــبراء المنتـــــدى
إنضم
11 سبتمبر 2016
المشاركات
18,068
التفاعل
64,169 10 0
الدولة
Syrian Arab Republic (Syria)

جيش الولايات المتحدة & شركة لوكهيد مارتن

يطلقون رادار AN/TPQ-53 المتخصص في القاء القبض على الأهداف



AN/TPQ-53 رادار متقدم يستخدم تكنولوجيا عالية التقنية

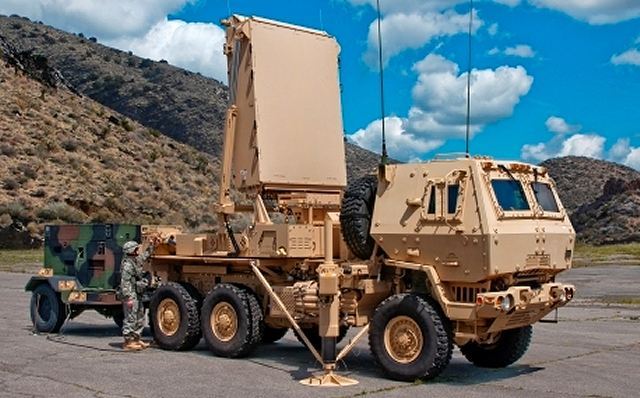

AN_TPQ-53_Q-53_counterfire_target_acquisition_radar_Lockheed_Martin_United_States_US_army_defense_industry_003.jpg


TPQ-53 Radar System
انه الجيل الجديد من رادارات اكتساب الاهداف و القبض عليها

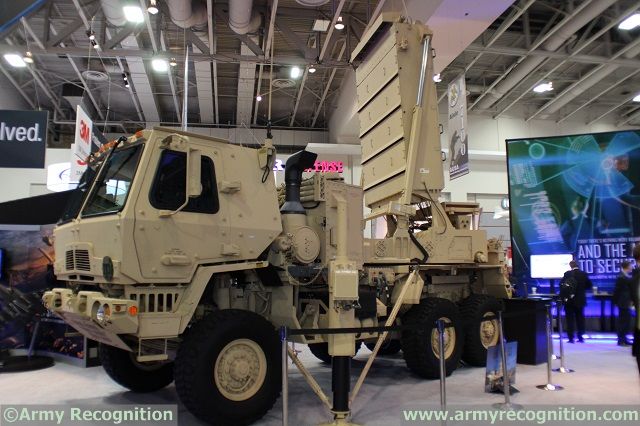

AN_TPQ-53_counterfire_target_acquisition_radar_Lockheed_Martin_United_States_US_army_defense_industry_details_001.jpg


يحدد بسرعة مكان و زمان و مسار الصواريخ و قذائف المدفعية و الهاونات
ضمن مجال 360 درجة



خلال ثواني يقوم بتحديد أماكن الاطلاق و مسار الطلقات
و يوجه الأسلحة الصديقة للتعامل معها



الرادار الجديد مرتبط و يتفاعل مع أنظمة القيادة و السيطرة للجيوش الأمريكية




رادار القبض على الهدف AN/TPQ-53
يراقب كل شاردة و واردة في ساحة المعركة اليوم

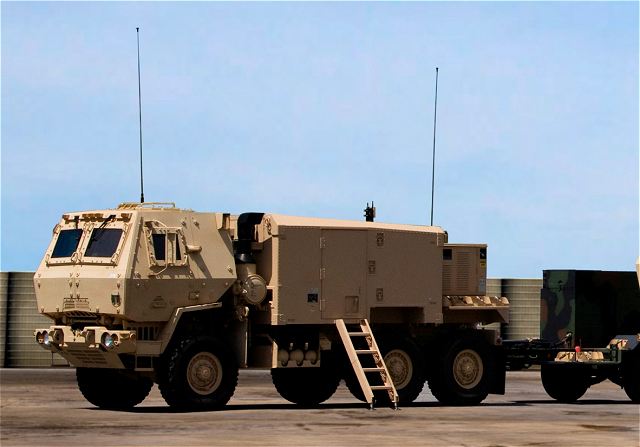

AN_TPQ-53_Q-53_support_vehicle_Sustainment_Group_FMTV_5-ton_United_States_US_Army_640_001.jpg


خاص للمنتدى العربي للدفاع و التسليح - فادي الشام

و اسمحلى اضيف ..

ان هذا النوع من الرادارات المخصصه لرصد و اكتشاف مواقع اطلاق الصواريخ ( بمختلف انواعها ) و مواقع المدفعيه المعاديه .. هذاالنوع موجود فعليا ومن اشهر انواعه .. AN/TPQ-37 !!
وها هى صوره للنظام القديم ..


الجديد فى هذا النظام عن النظام TPQ-37 السابق له .. انه يمكن التحكم فيه من بعد عن طريق laptop او كمبيوتر نقال !! او من عربه خاصه اخرى .. وايضا
زياده المدى .. وزياده سرعه نشره و تشغيله و ايضا سرعه اطفاءه و التحرك به من ارض المعركه .. و تقليل تكلقه التشغيل ..
واهم شىء يمكنه العمل بشكل كامل فى بيئه تشويش كامله.. بفضل راداره الجديد وهو من نوع .. Solid-state phased array radar ..

نظره على الرادارات العاملة بالجيش المصري (1)
الرادار الأمريكي : AN/TPQ-36 / AN/TPQ-37

هو نظام يُحمل جزء منه على عربات هامفي أو غيرها تجر الجزء الأخر المُحمل على مقطورات
لكشف وتحديد أماكن المدفعية المُعادية حيث يقوم بتحديد مواقعها بدقة ليسمح بتوجيه النيران المُضادة بسرعة
فور تشغيله يقوم يمسح المُحيط بزاوية قدرها 90 درجة أكثر من مرة في الثانية
أي قذيفة تعبر خلال تلك المظلة يتم كشفها فوراً ويتم تتبعها مع الإستمرار بالبحث عن أهداف جديدة
وبعد تسجيل جزء من مسار القذيفة يبدأ الكمبيوتر بإستنتاج وتحديد نقطة إنطلاقها
ثم يقوم بنقل المعلومات لمركز توجيه النيران الذي يقوم بدوره بنقل المعلومات للمدفعية الصديقة
التي تقوم وخلال فترة قصيرة بتوجيه النيران المُضادة على المدفعية المُعادية بعد تحديد موقعها
في البداية تلك المنظومات كانت تحمل خريطة ورقية وأجهزة تناظرية يتم تحديد الموقع عليها
لكن هذا كان قبل إدخال قواعد بيانات رقمية توفر عرض رقمي للخرائط والتضاريس

النظام AN/TPQ-37 له رادار يعمل في النطاق S ب15 تردد
أما النظام AN/TPQ-36 فرادارها يعمل في النطاق X ب32 تردد

بوسعه تحديد أماكن قاذفات الصواريخ والهاوتزر والمورتر من الطلقة الأولى

يتكون النظام AN/TPQ-37 من :
- مجموعة التحكم في التشغيل : Operational Control Group / OCG
OK-398 (V)6/TPQ V

- مجموعة الهوائي للإرسال والإستقبال : ATG / Antenna-Transceiver Group
OY-72(V)5/TPQ-37

- مجموعة توليد وتوزيع الطاقة : Generator Power Distribution Group / GPDG
مع عربة هامفي للإستطلاع وحمل الطاقم وعربة إضافية تحمل مولدات طاقة إحتياطية

أما النظام AN/TPQ-36 فيتكون من :
-مجموعة التحكم في التشغيل : OK-398/TPQ-36

-مجموعة الهوائي للإرسال والإستقبال : OY-71/TPQ-36

-مجموعة توليد وتوزيع الطاقة
مع عربة هامفي للإستطلاع تجر مقطورة تحمل مولدات إحتياطية

وكل المجموعات السابقة في النظامين يتم تحميلهم على عربات هامفي تجر باقي أجزاء المنظومة مُحملة على مقطورات
وقد تتعدد المقطورات والعربات نتيجة للتطوير المُستمر
إلا أن النُسخ الأخيرة قد إستقرت على عربات أكثر قدرة على المناورة مع إمكان نقلها بالطائرات


خضع النظام للعديد من التطويرات على مدى الزمن سواء فيما يخص التقنية أو فيما يخص بقدرة المناورة والعربات المُحمل عليها
ويُعد النظام TPQ-37 تطوير أحدث من سلفه TPQ-36 ويوجد بينهم الكثير من التداخل والتشابه في المكونات مع إختلاف في المدى والوزن
وتمتلك مصر النسخة الأحدث من النظام AN/TPQ-36(V)9
وتُعد النسخ الأخيرة من النظامين إجمالاً متطورة ومُتقاربة حيث تم عمل برامج تطوير متشابهة ومُتماثلة لكلاً من النظامين


والنُسخ الأخيرة تتضمن
-وزن أخف للنظام إجمالا
-مركز تشغيل بعيد عن المنظومة بنحو 100 متر
-تقليل وقت التركيب والتفعيل
-تعزيز الفُدرة على الكشف والتحديد للعدائيات
-زيادة سرعة الوصول للبيانات
-تعزيز قُدرة الذاكرة وتخزين خرائط رقمية لمُحيط العمل
-مُعالج جديد بسرعة أكبر
-القدرة على تحديد نوع الهدف والقذيفة
-زيادة المدى
-تطوير القدرة على مواجهة التشويش الإلكتروني
-إمكانية نقله بالطائرة C-130
-القدرة على كشف الأهداف السريعة والصغيرة وذات الزوايا الأكبر والأقصر مدى مثل المورتر

العدد الذي تمتلكه مصر من المنظومة :
عدد 2 من النُسخة AN/TPQ-37 في صفقة تمت عام 1986
عدد 6 من النسخة AN/TPQ-36(V)9 في صفقة تمت عام 2000

http://defense-arab.com/vb/threads/78244/

جيش الولايات المتحدة يوقع عقد مع شركة لوكهيد مارتن للحصول على رادارات
عداد النار TPQ-53
قيمة الصفقة 1.5 مليار دولار

رادار عداد النار TPQ-53 مدى الكشف:
20 كم على وضعية 360 درجة
60 كم على وضعية 90 درجة

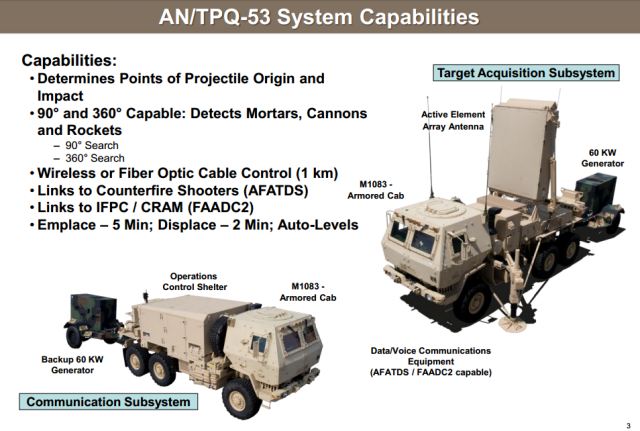

AN_TPQ-53_Q-53_counterfire_target_acquisition_radar_Lockheed_Martin_United_States_US_army_defense_industry_details_002.jpg

يا سلام

ضربة معلم وبقوه



باذن الله بعد دخول هالردار ينتهي شي اسمه تسلل او قصف بالهاون او بالكاتيوشا من الجبال

يعني سالفىة الحوثيين القديمه اللي يتسللون ويقصفون المناطق العسكريه والسكنيه سوف ينتهي للابد

سوف يكون اي شخص يطلق طلقه علي تراب ارضنا بوضع المنتحر


الاقتراب من الحدود السعوديه واطلاق اي غذاائف سوف يكون للفاعل انتحار بمعنى الكلمه


في الاشهر القادمة ستسلم لوكهيد مارتن النسخة المحسنة من الرادار لجيش الامريكي و التي تم استعمال فيها تقنية نتريد الجاليوم GaN



• المملكة 🇸🇦 تقوم بإنتاج وحدة التحكم لمنظومة AN / TPQ-53 في شركة التدريع


• الممكلة طلبت 14 رادار سيتم إضافتها إلى 26 رادار تم طلبه في عام 2017
