المدفع الكورى الجنوبي EVO-105,, 105 mm

adel dwedar

عضو
إنضم
15 فبراير 2008
المشاركات
13,443
التفاعل
36,379 0 0

Evo 105 South Korea 105mm Self Propelled Howitzer
===========

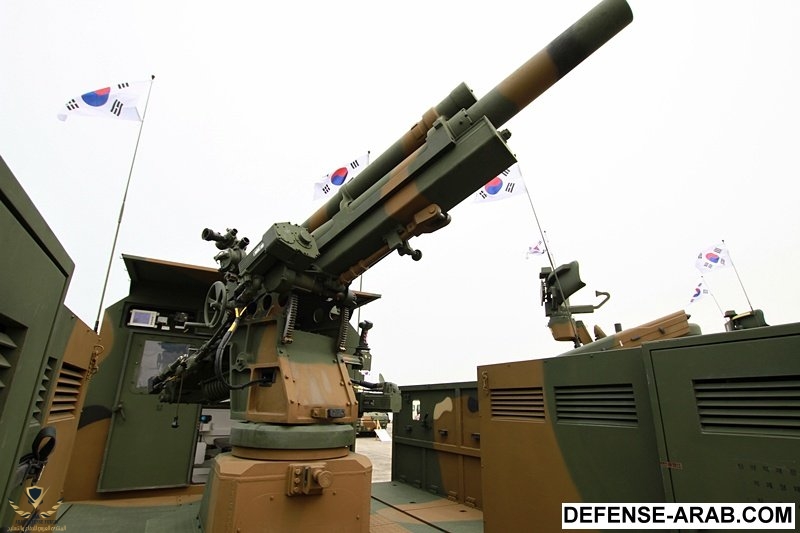

المدفع الكورى الجنوبي من انتاج شركة سامسونج المعروف باسم EVO-105
---------------
هو مدفع هاوتزر ذاتى الحركة
مبنى على اساس المدفع الامريكي m101 a1

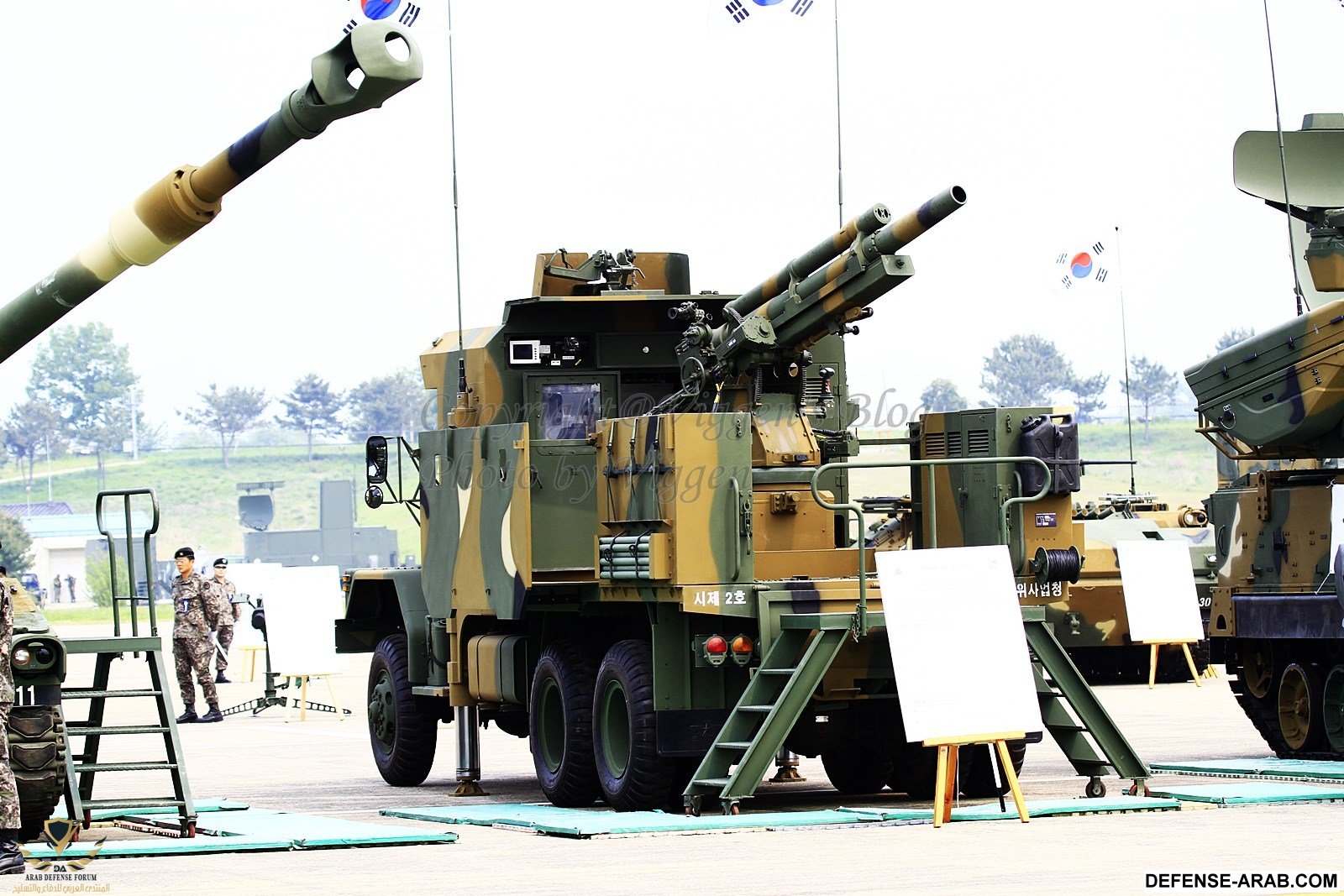

محمل على عربة 5 طن 6×6

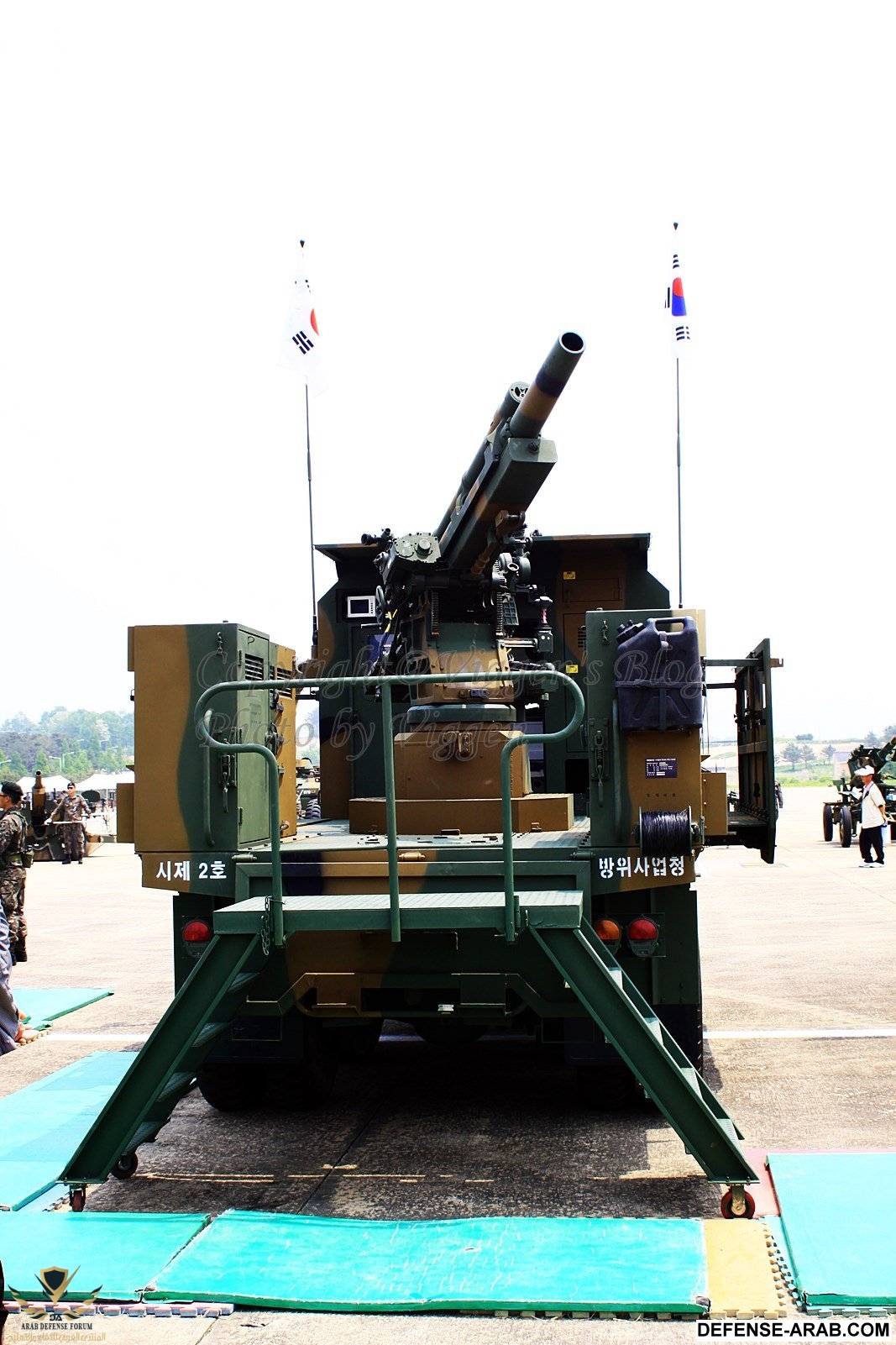

العربة مدرعة بشكل ممتاز وممكن تحريك الدروع فى الجوانب ورفعها وخفضها حسب الحاجة لحماية المدفع

يطلق قذائف عيار 105 مم
بداية المشروع وبداية تطويرة عام 2009
كان اول ظهور له عام 2011


يعمل بنظام تحكم بالنيران اتوماتيكي وشاشة تعمل باللمس تتحكم فى المدفع وفى الاطلاق
المدفع قادر على الدوران بشكل اتوماتيكي يعمل من خلال التحكم بناظام ادارة النيران الاتوماتيكي

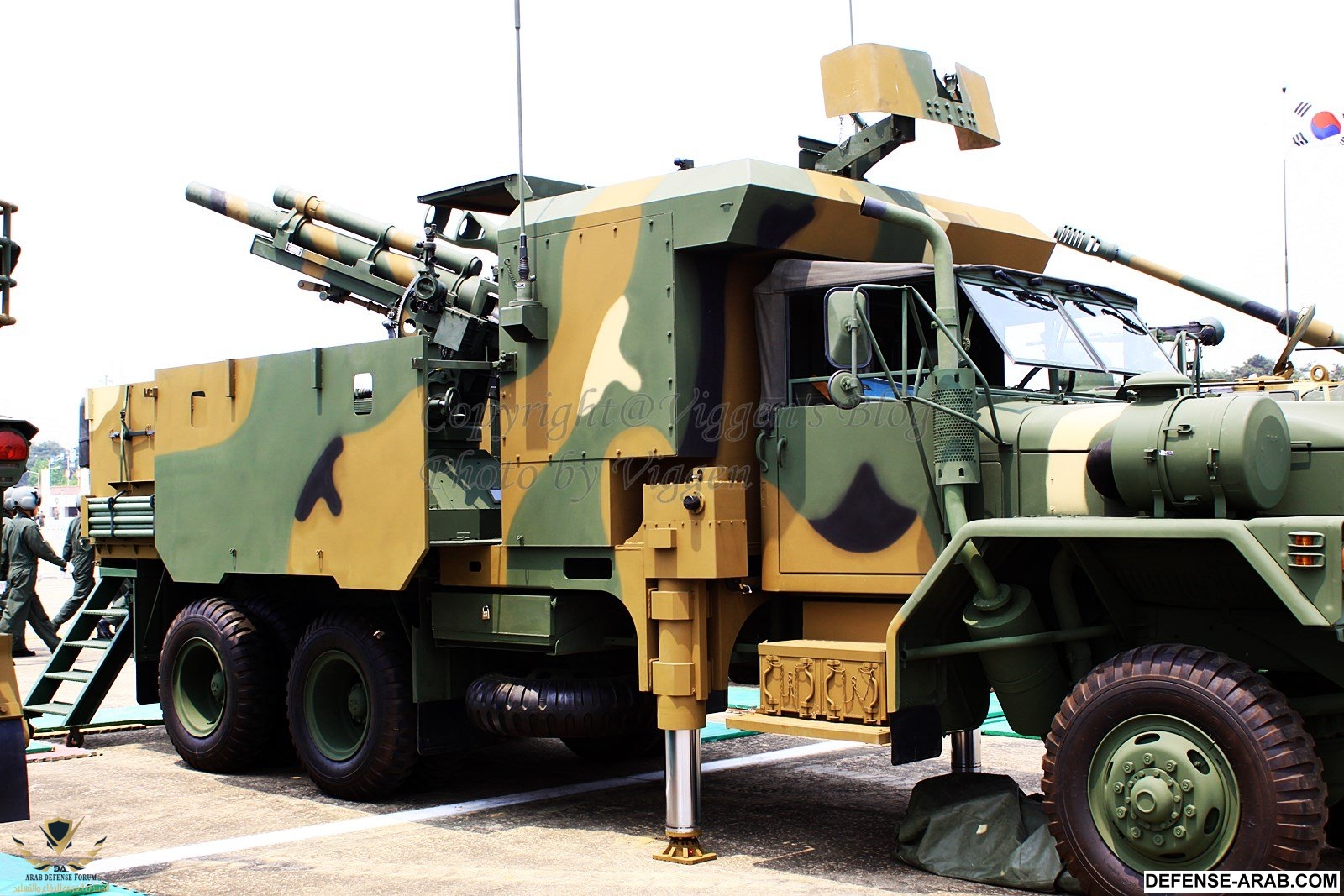

غرفة التحكم تقع خلف كابينة السائق

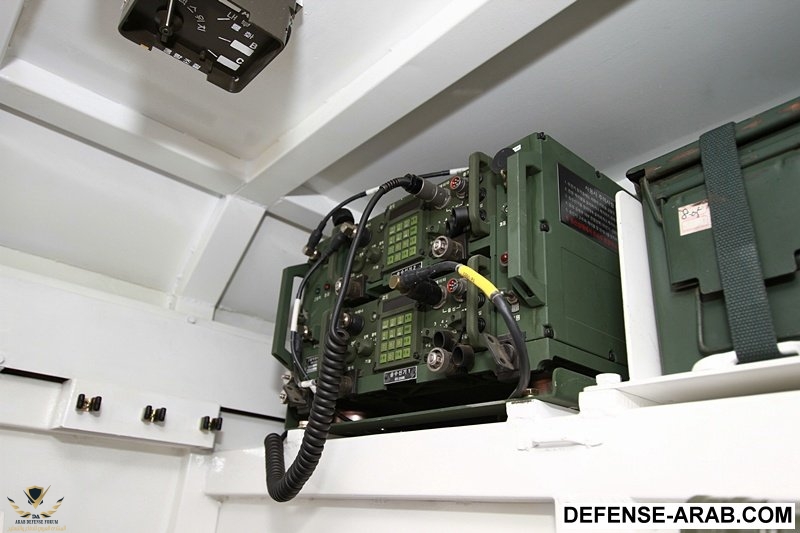

ومزودة بنظام اتصال عالى التقنية

المنظومة تحمل تسليح مدفع رشاش عيار 7.62 اعلى الكابينه
يعمل نظام ملاحى خليط GPS+INU(interial navigation unit)+VMS(Vhicle motion sensor)
العربة مدرعة بشكل ممتاز وممكن تحريك الدروع فى الجوانب ورفعها وخفضها حسب الحاجة لحماية المدفع

اقصي مدى للاطلاق للمدفع 12 كم
EVO-105_105_wheeled_self-propelled_howitzer_truck_chassis_KM500_Samsung_Techwin_South_Korea_Korean_army_industry_001.jpg

فيديو رائع يشرح امكانيات المنظومة بشكل رائع

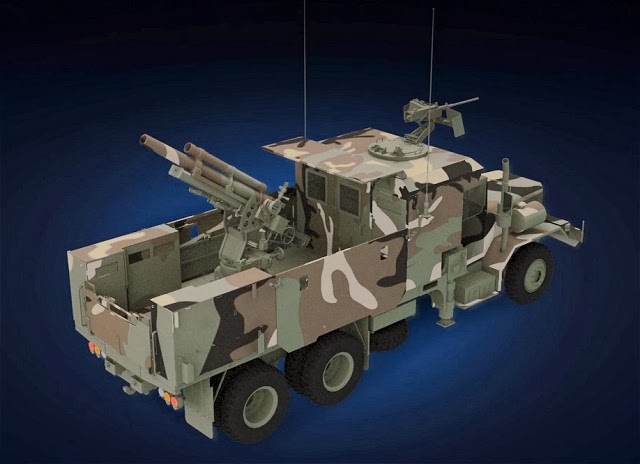

نفس الفكرة ولاكن من قبل كادبي في الاردن




SOFEX_2014_Special_Forces_Operations_Exhibition_Conference_May_2012_Amman_Jordan_024.JPG


SOFEX_2014_Special_Forces_Operations_Exhibition_Conference_May_2012_Amman_Jordan_019.JPG



مدفع ذاتي الحركة 105ملم تم تطويره من مدفع هاوتزر م102 المجرور التقليدي، و قد تم تعديله ليصبح محمولا على آلية مدولبة ذات دفع رباعي بهدف زيادة سرعة الحركة ومرونة التنقل بين مواقع الانتشار، تلبية لمتطلبات ميدان المعركة العصري من حيث: سرعة دخول المدفع للمهمة التكتيكية وإعادة الانتشار. وقد تم استيعاب الذخيرة والطاقم مع المدفع وذلك بتحميل طاقم المدفع و 36 قذيفة من ذخيرة الخط الأول على قاعدة آلية ذات دفع رباعي معدلة خصيصا لهذا الغرض.



المميزات
• منظومة مدفع ذاتي الحركة 105 ملم هي على قاعدة آلية دفع رباعي
• قدرة عالية في الآداء التكتيكي وتأمين الاسناد المدفعي و توصيل النيران
• ركائز دعم كهروهايدروليكية سهلة التشغيل
• تحقيق مفهوم "أضرب واهرب" من خلال مرونة النظام و تقليل الوقت اللازم للدخول و الخروج من العمل و في التنقل بين المواقع الدفاعية بسهولة .
• نظام غوارز كهرو هيدروليكي مع نظام يدوي احتياطي وذلك لزيادة السرعة في احتلال الموقع و زيادة الثبوتية أمام قوة الارتداد.
• نظام الكتروهيدروليكي فعال ودقيق للاتجاه و الارتفاع .
• توفير حماية محلية للطاقم والنظام بإضافة رشاش عيار 7،62 ملم أو 12،7 ملم

المواصفات الفنية

العيار

105 ملم

الطول الكلي للنظام

7.5 متر

العرض

3 م

ارتفاع النظام

3.7 م

الوزن الكلي بدون طاقم

11,165 كغم

زوايا الارتفاع

45° (800 ملز) يمين و 45° (800 ملز) يسار

أقصى مدى

11,500 متر

معدل الرماية

10 طلقات/د لأول 3 دقائق 3 طلقات /د

الذخيرة المحمولة

36 قذيفة

السرعة على الطرق

125 كم/س

سعة خزان الوقود

200 لتر

أعداد الطاقم

3+1











التعديل الأخير:
نفس الفكرة ولاكن من قبل كادبي في الاردن




المواصفات الفنية

العيار

105 ملم

الطول الكلي للنظام

7.5 متر

العرض

3 م

ارتفاع النظام

3.7 م

الوزن الكلي بدون طاقم

11,165 كغم

زوايا الارتفاع

45° (800 ملز) يمين و 45° (800 ملز) يسار

أقصى مدى

11,500 متر

معدل الرماية

10 طلقات/د لأول 3 دقائق 3 طلقات /د

الذخيرة المحمولة

36 قذيفة

السرعة على الطرق

125 كم/س

سعة خزان الوقود

200 لتر

أعداد الطاقم

3+1










تمام فكره مشابهه الى حد ما
ولكن تحتاج الى الترقية التكنولوجيه والتدريعية وستكون بنفس المواصفات الكورية
وعلى فكره التطبيقات التكنولوجية التى اضافتها سامسونج متاحة لاى دولة ممكن تقوم بها

ولكن العيار صغير
وكان فى كلام ان مصر هتصنع الثاندر 9؟؟؟؟؟؟
ايه الاخبار دلوقتى؟؟؟؟؟؟؟

سِعْر النّمُوذج الأوّلِي دُون إحْتِساب الذّخَائِر 450 ألف دُولاَر


- فِيدِيُو :


ولكن العيار صغير
وكان فى كلام ان مصر هتصنع الثاندر 9؟؟؟؟؟؟
ايه الاخبار دلوقتى؟؟؟؟؟؟؟
الحروب الحديثة اثبتت الحاجة الى هذه العيارات في معارك ذات النطاق الجغرافي المحدود

الحروب الحديثة اثبتت الحاجة الى هذه العيارات في معارك ذات النطاق الجغرافي المحدود
لو سمحت ممكن توضيح اكثر؟؟؟؟؟؟؟؟
مثلا فى الدبابات يحاولون زيادة العيار لزيادة قوة التفجير

ولكن العيار صغير
وكان فى كلام ان مصر هتصنع الثاندر 9؟؟؟؟؟؟
ايه الاخبار دلوقتى؟؟؟؟؟؟؟
العيارات الصغيرة مطلوبة
ولكل عيار حاجته ومهمة
مثال
كعيارات الهاون الصغيرة والكبيرة
فهل لايستخدمون الا العيارات الكبيرة ؟ لا بالطبع

لو سمحت ممكن توضيح اكثر؟؟؟؟؟؟؟؟
مثلا فى الدبابات يحاولون زيادة العيار لزيادة قوة التفجير
قذيفة المدفع قذيفة متشذية وبشكل عام مسحاة انتشار الشذاية في العيارات الكبير اكبر وقد تهدد القوات الصديقة في حالة تغطية النارية لقوات المشاة على سبيل المثال
عدا كون معظم العيارات الكبير مداه الادنى لايناسب دعم عمليات المشاة على سبيل المثال

تمام فكره مشابهه الى حد ما
ولكن تحتاج الى الترقية التكنولوجيه والتدريعية وستكون بنفس المواصفات الكورية
وعلى فكره التطبيقات التكنولوجية التى اضافتها سامسونج متاحة لاى دولة ممكن تقوم بها

انا قمت بتعديل مشاركتي واضفت المزيد من المعلومات تقريبا يتميز الكوري بدروع فقط
