SS-N 12 Bazalt ..الذئب المفترس

[Ibn zyad]

الصــاروخ P-500 BAZALT 4K-80 المضاد لحـاملات الطــائرات SS-N 12 SANDBOX

صاروخ كروز روسي بالوقود السائل فوق صوتي مضاد لتشكيلات حاملات الطائرات تم تصميمه في الستينات لخلافة الـ SS-N 3 SHADDOCK بالنسخة الاولية P350 BAZALT 4K77 ، ليطور في أواسط السبعينات الى P-500 BAZALT 4K-80 قادر على حمل رأس خارق زنة 1000 كلغ SAPHEI بمفعول مزدوج انفجاري و خارق ، أو رأس نووي عيار 350 كيلوطن و بمدى 550 كلم و توجيه ايجابي في المرحلة الأخيرة من الطيران ..

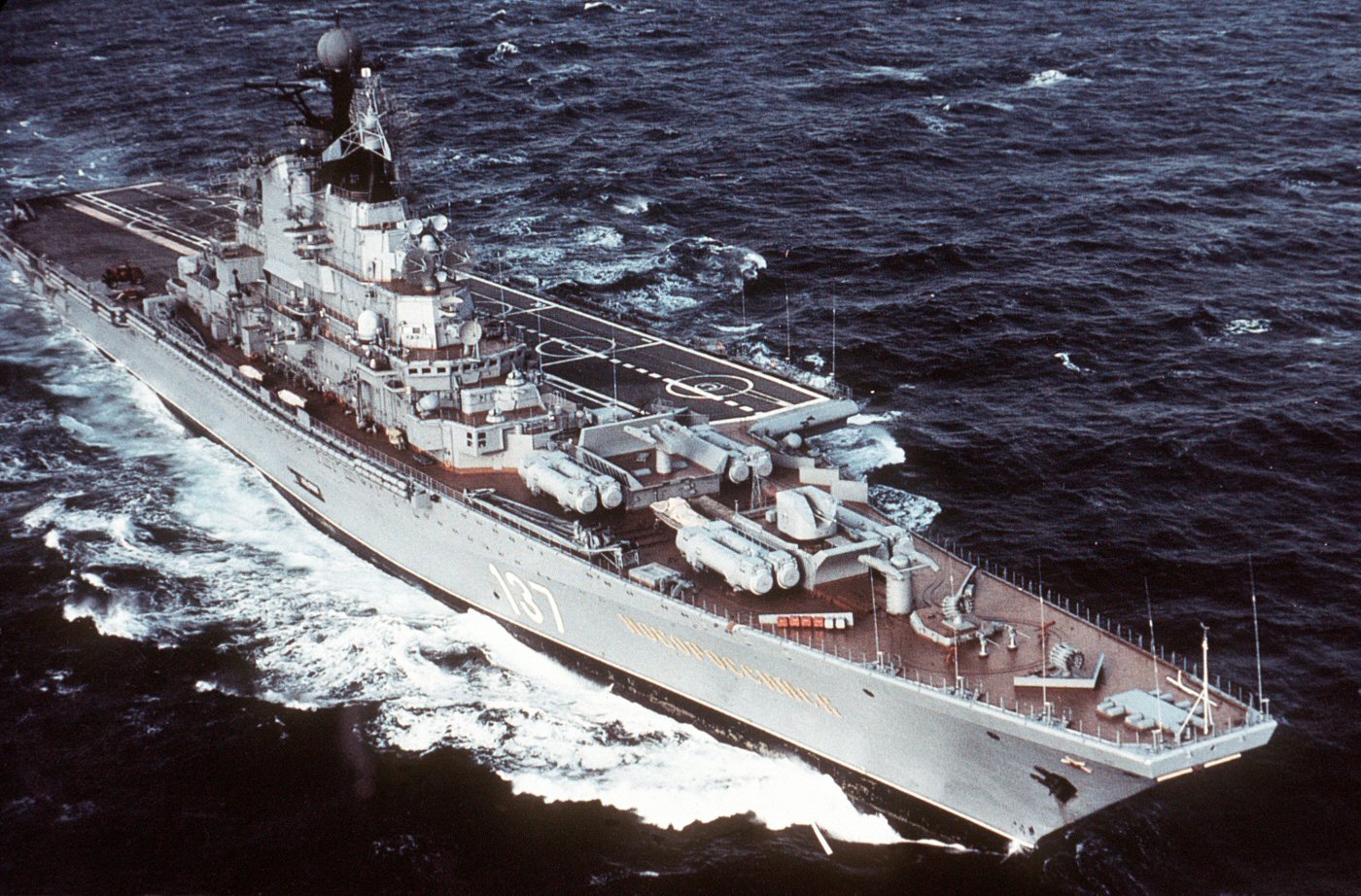

منصات البازالت على متن Novorossiysk Kiev-class

تم نشره أولا عام 1975 على متن حاملات الطائرات السوفياتية فئة كييف التي تحمل 4 منصات اطلاق مزدوجة لصواريخ البازالت ثم على كل من الغواصات class Echo 2 التي خرجت من الخدمة في منتصف الـ 90 و لاحقا الطرادات فئة class Slava .. الصاروخ يصل الى سرعة ماخ 2 في الارتفاع العالي و ماخ 1.5-1.6 على الارتفاع المنخفض من خلال محرك بالوقود السائل اضافة الى معزز صاروخ بالوقود الصلب ، نظام التوجيه في الصاروخ مؤلف من مستشعر راداري ايجابي يتحول دوريا للنمط السلبي إضافة الى DATA link للتنسيق بين الصواريخ المطلقة و استقبال البيانات الصادرة من رادار التوجيه المحمول جوا و للمرة الأولى وحدة كمبيوتر رقمية (Tsifrova Vichislenna Mashina) لمعالجة البيانات و رسم مسار الصاروخ ..

تطلق عادة 8 صواريخ بفارق زمني ضئيل و تطير فيما يشبه قطيع ذئاب مفترسة و على علو منخفض (حوالي 30 مترا) و توجه في المرحلة الأولى عبر مروحيات Kamov 27 أو طائرات Tupolev 95 D بقدرات ISR و الحاملة لرادار
Big BuldgeUspekh

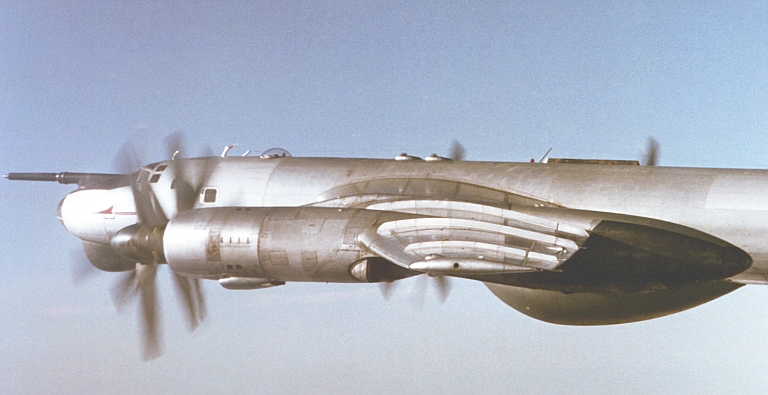

الــ Tu 95 D الحاملة لرادار uspekh

لمهام الاستطلاع و الإرشاد و التهديف خلف الأفق Over Horizon Targeting العامل على J/I band و البالغ مداه أكثر من 400 كلم ،و تبقى الصواريخ في صمت راداري مطبق .. بعدها يتولى صاروخ بشكل مبرمج قيادة التشكيل فيعتلي حتى 5000 الى 7000 متر ليضيئ الهدف على فترات من خلال راداره الخاص و يوجه الصواريخ الأخرى التي تبقى على علو منخفض ، في حال أسقط الصاروخ القائد فالتشكيل ينظم نفسه و يعتلي صاروخ آخر مجددا .. هذا التكتيك و العدد الكبير للصواريخ يعطي قطيع الذئاب هذا إمكانية عالية للوصول للهدف إذ في حال انقض أحدها على الحاملة فالصواريخ الاخرى تنقض تلقائيا على قطع التشكيل الأخرى .. بدن الصاروخ أيضا معزز بتدريع خاص ،و قدرته العالية على المناورة تزيد من بقائيته و نسب نجاحه في تخطي دفاعات العدو

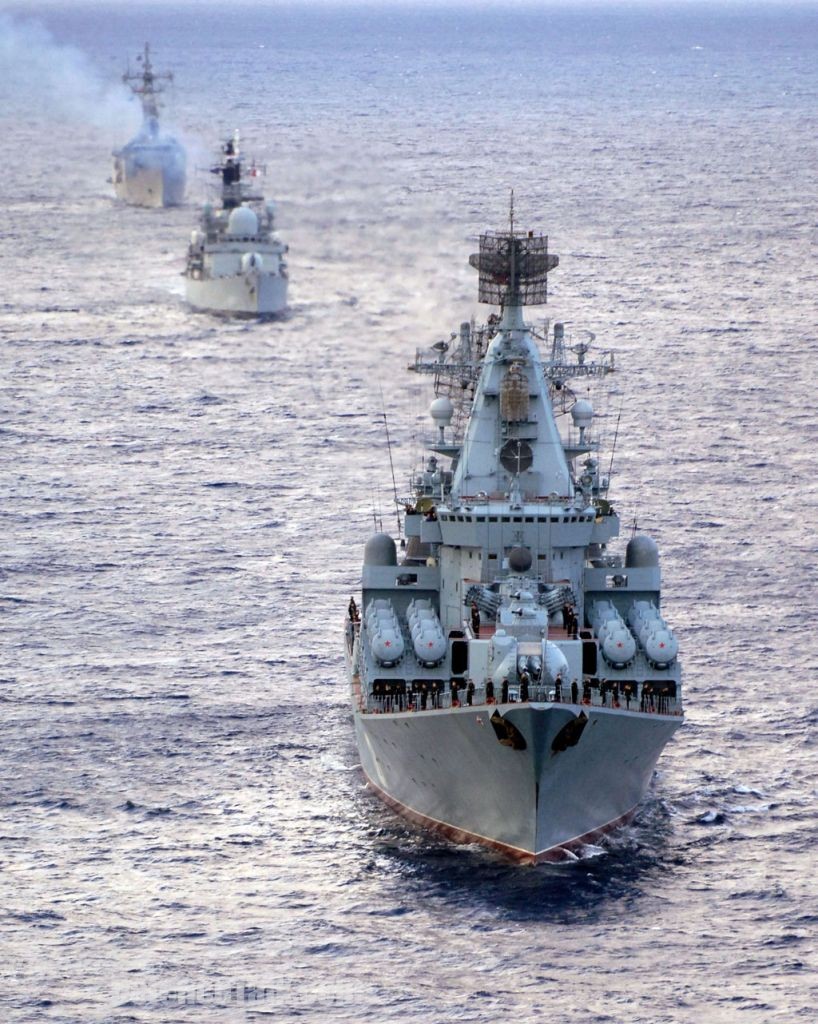

الطــراد Moskva class Slava

عام 1975 تم إدخاله على 10 غواصات من طراز project 675 Echo 2 مع نظام Kasatka –B لاستقبال المعطيات من رادار Uspekh المحمول جوا ،حيث تحمل كل واحدة 6 صواريخ بشحنة تقليدية و 2 بشحنة نووية .. كما أدخل على الحاملات الأربع من طراز كييف project 1143 و التي بقي منها 1 في الخدمة (الأدميرال جورشكوف) التي بيعت للهند .. آخر حاملي الـ Bazalt هي طرادات الفئة slava project 1164 مع 16 منصة إطلاق .. 2 من الفئة سلافا تحمل البازالت و هما الطراد موسكفا التابع لأسطول البحر الأسود و الطراد Ukraina التابع للبحرية الأوكرانية ..بينما الطراد Varyag العامل في أسطول الهادي و الطراد Marshal Ustinov العامل في أسطول الشمال فتحمل الـ P1000 الأحدث و الأكثر تطورا ، تجدر الإشارة الى أن كل صواريخ البازالت الباقية في الخدمة مزودة بالشحنة التقليدية فقط و ذلك منذ انهيار الاتحاد السوفياتي ..

المــواصفات العامة

P-500 Bazalt (4K80) / SS-N-12 Sandbox

إنتــاج: NPO Mashinostroenia Chelomey

الطـول : 11.7 م

القطر : 884 مم

باع الجناح : 2.6 م

الوزن عند الإطلاق : 4800 كلغ

الدفع : معززان بالوقود الصلب + محرك بالوقود السائل

السرعة : ماخ 2

التوجــيه : midcourse /active- passive radar seeker

الشحنة : رأس تقليدي خارق زنة 1000 كلغ Semi-armor-piercing high-explosive incendiary SAPHEI أو رأس نووي بقدرة تدميرية 350 كيلوطن

المدى : 550 كلم

منصات الإطلاق : Project 1143 (Kiev) aircraft carriers, Project 1164 (Slava),Project 675 (Echo 2)

الدول المستخدمة : روسيا ، أوكــرانيا
----------------------------------
تحيــــاتــي .. Ibn zyad



[الشبح]

بارك الله فيك اخي ابن زياد على الموضوع الرائع



[Ibn zyad]

بارك الله فيك اخي ابن زياد على الموضوع الرائع

الله يبـارك فيك و شكرا على مرورك أخي الشبــح ..تقبل تحيــاتي



[Trojan King]

قدرة ردع جبارة ضد الحاملات



[Ibn zyad]

قدرة ردع جبارة ضد الحاملات

يعتبر سلفا لكل صواريخ كروز الروسية الجبارة كالغرانيت P700 و الفولكان P1000 و حتى ال ss n 26 yakhont .. و رغم دخوله الخدمة قبل 40 عاما إلا أنه تقنيا كان يسبق عصره و ظل يشكل كابوسا و لغزا حتى انهيار الـ СССР .. و لا يزال في الخدمة في البحر الأسود على متن المــوسكفا



[rajji2]

سِعر المنُـــــظُومَة الواحِدَة أخِي الكرِيم كمَا ورَد في فاتُورة التّسلِيم الأخِيرة بتارِيخ 2010 هِي :
1.450 مليُون دُولاَر ، SS-N-12 Sandbox ، Generation 7

رخِيص الثّمَن رَغــم إمكانِيّاتِه الجبّارَة مُقارنة مع الأمرِيكِي BGM-109G من الجِيل الثّامِن وسِعرُه 3 مليُون دُولاَر للــمنُـــــظُومَة



[Ibn zyad]

سِعر المنُـــــظُومَة الواحِدَة أخِي الكرِيم كمَا ورَد في فاتُورة التّسلِيم الأخِيرة بتارِيخ 2010 هِي :
1.450 مليُون دُولاَر ، SS-N-12 Sandbox ، Generation 7

رخِيص الثّمَن رَغــم إمكانِيّاتِه الجبّارَة مُقارنة مع الأمرِيكِي BGM-109G من الجِيل الثّامِن وسِعرُه 3 مليُون دُولاَر للــمنُـــــظُومَة

نعم أخي لكن الصاروخ هو جزء من منظومة متكاملة من رادارات رصد و تهديف و أنظمة استقبال البيانات و منصات اطلاق ..و ذلك ما يجعله فعالا جدا و مستخدما الى حد الآن ..الرووس عباقرة في الصواريخ



[rajji2]

نعم أخي لكن الصاروخ هو جزء من منظومة متكاملة من رادارات رصد و تهديف و أنظمة استقبال البيانات و منصات اطلاق ..و ذلك ما يجعله فعالا جدا و مستخدما الى حد الآن ..الرووس عباقرة في الصواريخ

بكُل المَقَايِــــيــس السِّعر جَيِّد جدًّا ومقبُول ،وتِجارِيًّا نَاجِح ، ورَغم إمكانِيّاته الهائِلة وكميّة تجهِيزات منظومة كهذِه فسِعرُه نِصف سِعر منظومة أمرِيكِيّة قَـــد تقِل عنه في الإمكانِيَّات



[Ibn zyad]

بكُل المَقَايِــــيــس السِّعر جَيِّد جدًّا ومقبُول ،وتِجارِيًّا نَاجِح ، ورَغم إمكانِيّاته الهائِلة وكميّة تجهِيزات منظومة كهذِه فسِعرُه نِصف سِعر منظومة أمرِيكِيّة قَـــد تقِل عنه في الإمكانِيَّات

هو كان سلاح رادع و صمم في فترة لم يكن من المتصور أن يبيعه الاتحاد السوفياتي لأحد .. الغرب لم يعرف عنه الكثير الا بعد أكثر من 15 سنة من دخوله الخدمة ، فهو كان بالنسبة للسوفييت سلاحا استراتيجيا مع امكانية حمله لشحنة نووية و كونه مضادا للحاملات جعله مغلفا بنوع من السرية ... تحيـــاتـــي



[ابوقحط]

موضوع اكثر من رائع
شكرا للاخ @ Ibn zyad
تقييم
وشكرا ​



[Ibn zyad]

موضوع اكثر من رائع
شكرا للاخ @ Ibn zyad
تقييم
وشكرا ​

الشــكر لك أخي أبو قــحــط ..تحيــاتــي



[qewm1994]

مرعب جدا مشكور اخي على هالموضوع لرائع
