رادَار 80K6M

rajji2

صقور الدفاع
إنضم
22 مارس 2014
المشاركات
1,492
التفاعل
2,677 0 0
رادَار رصد وتتبُّع وإلتِقاط أرضِي صِناعة أُوكرَانِيّة عبر شرِكَة Iskra بزاوِية رُؤية 55 درجَة بِما يُمكّنه من إلتِقَاط أهدَاف بالِستِيَّة ،توقِيت الإعدَاد لا يتجاوَز 6 دقائِق ، مُؤهّلاته تُؤهّله لمُنافَسَة نُظرائِه الأمرِيكِي An/TPS78 والفرنسِي GM400 وبسِعر يبلُغ نصف سعر الرّادار الأمرِيكِي .


ما هي خصائصه ؟؟
نظام رادار متكامل لدعم الدفاع الجوي و الانذار المبكر و مراقبة الحركة الجوية مصمم لكشف الطائرات الصغيرة و الصواريخ البالستية يوفر الانذار المبكر للقوات البرية من هجمات السفن و الطائرات و المروحيات التي تحلق على ارتفاع منخفض وبِه نظام 3 D من الجيل الرابع يوفر بيانات دقيقة النطاق ، يمكن للرادار العمل بشكل مستقل أو ضمن نظام

نظام رادار متكامل لدعم الدفاع الجوي و الانذار المبكر و مراقبة الحركة الجوية مصمم لكشف الطائرات الصغيرة و الصواريخ البالستية يوفر الانذار المبكر للقوات البرية من هجمات السفن و الطائرات و المروحيات التي تحلق على ارتفاع منخفض وبِه نظام 3 D من الجيل الرابع يوفر بيانات دقيقة النطاق ، يمكن للرادار العمل بشكل مستقل أو ضمن نظام

شكرا ٫٫٫٫ لكن أريد معلومات بالأرقام ٫٫ لتعم الفائدة ٫٫٫ ما هو نطاق التردّد الذي يعمل به ٫٫٫٫٫ ؟؟ ما هو أقصى مدى للكشف ؟؟؟؟ ٫٫٫٫ ما هي وصلات البيانات المتوافق معها ؟؟؟ أقصى إرتفاع يمكن إكتشاف العدف منه ؟؟؟؟ ما هو أقل مقطع راداري للهدف يمكنه كشفه و من أي مسافة ؟؟؟ ٫٫٫

شكرا ٫٫٫٫ لكن أريد معلومات بالأرقام ٫٫ لتعم الفائدة ٫٫٫ ما هو نطاق التردّد الذي يعمل به ٫٫٫٫٫ ؟؟ ما هو أقصى مدى للكشف ؟؟؟؟ ٫٫٫٫ ما هي وصلات البيانات المتوافق معها ؟؟؟ أقصى إرتفاع يمكن إكتشاف العدف منه ؟؟؟؟ ما هو أقل مقطع راداري للهدف يمكنه كشفه و من أي مسافة ؟؟؟ ٫٫٫
منقُولة حرفِيًّا من بِطاقة بياناتِه
Wavelength range S
Number of frequencies 6
indicator range, km 400
Number 2 modes elevation angle
switching time from one mode, no more, c 0.1
Field of view in elevation, degrees
in mode 1 0 ... 35
in mode 2 0.55
Period review , 5, 10
Suppression clutter, dB> 50
Method digital beamforming
antenna 12 Rays
detection range aircraft with RCS 5m2 3 km
(with detection probability P = 0.8 and probability of false alarm F = 10-6)
at an altitude of 10 km 200
at an altitude of 100 m and 40
-mean-square error of measuring the coordinates in the absence of organized interference:
range, m 100
azimuth, 20 min
height, in the area for a distance of 100 km, m
mode 1300
mode 2400
Recovery time, 30 min
time, min 6
Operating temperature range, C -40 ... +50 C
Number of transport units 1

رادَار رصد وتتبُّع وإلتِقاط أرضِي صِناعة أُوكرَانِيّة عبر شرِكَة Iskra بزاوِية رُؤية 55 درجَة بِما يُمكّنه من إلتِقَاط أهدَاف بالِستِيَّة ،توقِيت الإعدَاد لا يتجاوَز 6 دقائِق ، مُؤهّلاته تُؤهّله لمُنافَسَة نُظرائِه الأمرِيكِي An/TPS78 والفرنسِي GM400 وبسِعر يبلُغ نصف سعر الرّادار الأمرِيكِي .

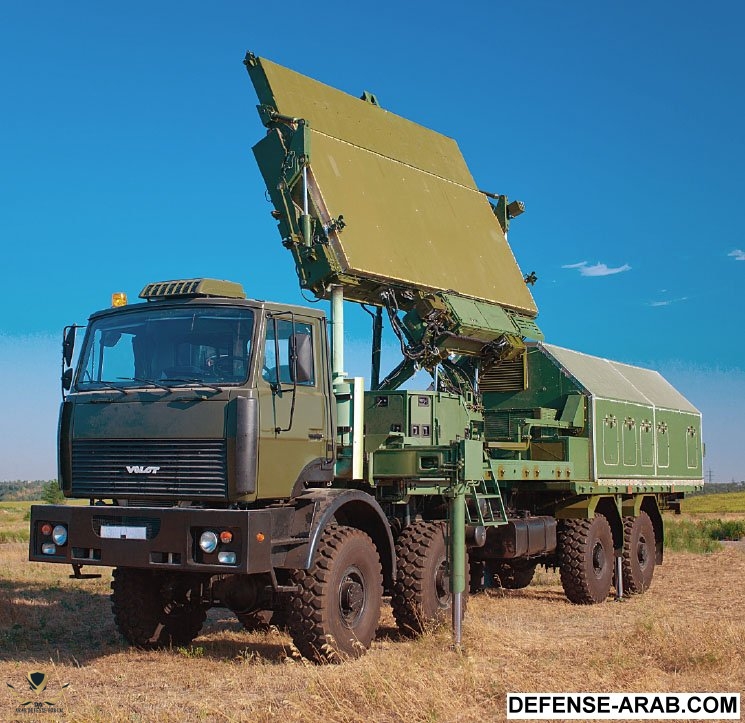

مشاهدة المرفق 5506

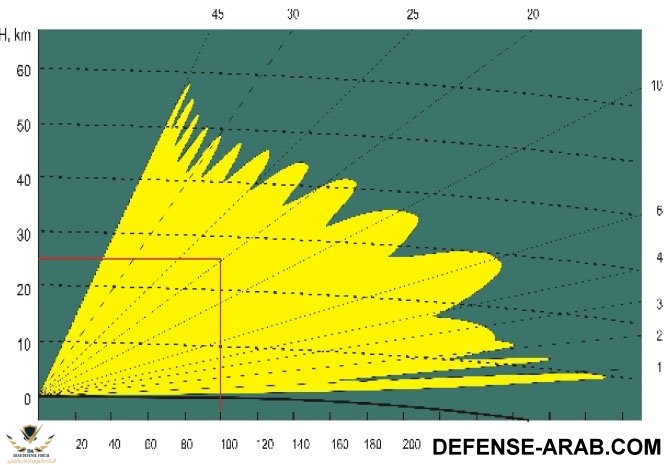

مشاهدة المرفق 5507

سؤال
هل هو من الردارات التي تستخدم الموجه X

هذَا الرّادَار إشترته القُوّات المُسلّحَة المِصرِيَّة لتوظِيفِه في الدِّفاع الجوِّي وطوَّرَته

هذَا الرّادَار إشترته القُوّات المُسلّحَة المِصرِيَّة لتوظِيفِه في الدِّفاع الجوِّي وطوَّرَته

لا أعتقد ذلك ٫٫٫ كيف تطوّره يا أخي و هو رادار حديث جدا ٫٫ و لم يدخل مرحلة التصدير إلاّ مؤخّرا ٫٫٫

لِتفعِيلِه مع أنظِمة ال
لا أعتقد ذلك ٫٫٫ كيف تطوّره يا أخي و هو رادار حديث جدا ٫٫ و لم يدخل مرحلة التصدير إلاّ مؤخّرا ٫٫٫
لإدخالِه منظُومة الدِّفاع الجوِّي المِصرِيّة مُتوسِّطة المَدَى كان لا بُد من تحوِيره بشكل جُزئِي وهذا يحصُل دائِمًا وهناك من يقُول أن التّطوِيل يطال فقط الشّفرة وما إلى ذلِك لِتفادِي التّشوِيش عليه

هذَا الرّادَار إشترته القُوّات المُسلّحَة المِصرِيَّة لتوظِيفِه في الدِّفاع الجوِّي وطوَّرَته

بحسب قرائتي البسيطة وجت ان هذا الرادر جزء من منظومة صواريخ الدفاع الجوي البوك ام
التي اشترتها مصر مؤخرا ولكني للاسف لم اجد صور شبيهه بالصور الموجودة في الموضوع

ولكن وجد صور مشابهه اخى ربما هذا ما قصدته بالتطوير اخي @ rajji2 rajji2


بحسب قرائتي البسيطة وجت ان هذا الرادر جزء من منظومة صواريخ الدفاع الجوي البوك ام
التي اشترتها مصر مؤخرا ولكني للاسف لم اجد صور شبيهه بالصور الموجودة في الموضوع

ولكن وجد صور مشابهه اخى ربما هذا ما قصدته بالتطوير اخي @ rajji2 rajji2


الله ينوّر علِيك ، هذا بالضّبط ما تحدّثتُ عنه وألف تحيّة لِـقُدرتك على إيجاد الصُّورة

بحسب قرائتي البسيطة وجت ان هذا الرادر جزء من منظومة صواريخ الدفاع الجوي البوك ام
التي اشترتها مصر مؤخرا ولكني للاسف لم اجد صور شبيهه بالصور الموجودة في الموضوع

ولكن وجد صور مشابهه اخى ربما هذا ما قصدته بالتطوير اخي @ rajji2 rajji2



أوّل من ربط نظام البوك بهذا الرادار الأكراني هي دولة بيلاروسيا ٫٫٫ إذا حذت مصر حذوها فهذا أمر رائه ٫٫٫ لأنّه دمج صاروخ قاتل برادار كشف و إنذار مبكّر قوي

أوّل من ربط نظام البوك بهذا الرادار الأكراني هي دولة بيلاروسيا ٫٫٫ إذا حذت مصر حذوها فهذا أمر رائه ٫٫٫ لأنّه دمج صاروخ قاتل برادار كشف و إنذار مبكّر قوي
التّعاقُد مَع مصر تم من مُدّة ولم أفهَم أيضًا كيفِيّة تطوِيرُه أو على الأصَحّ تطوِيعه في إطار منظُومات الدِّفاع الجوِّي إلا من خِلال هذِه الصُّورة

التّعاقُد مَع مصر تم من مُدّة ولم أفهَم أيضًا كيفِيّة تطوِيرُه أو على الأصَحّ تطوِيعه في إطار منظُومات الدِّفاع الجوِّي إلا من خِلال هذِه الصُّورة

ليس تطوير بالمعنى المعروف للكلمة ٫٫٫ لكن عملية ربط الرادار بمنظومة الدفاع الجوي BUK-m بواسطة DATA-LINK ٫٫ يعني وصلة بيانات ٫٫٫ و هذه الطريقة معمول بها في أغلب الدول ٫٫ حسب احتياجاتها و إمكانياتها ٫٫٫

ليس تطوير بالمعنى المعروف للكلمة ٫٫٫ لكن عملية ربط الرادار بمنظومة الدفاع الجوي BUK-m بواسطة DATA-LINK ٫٫ يعني وصلة بيانات ٫٫٫ و هذه الطريقة معمول بها في أغلب الدول ٫٫ حسب احتياجاتها و إمكانياتها ٫٫٫
الدّقِيقَة 2.30 الرّاحِل الفرِيق رِضَا حافِظ يتحدّث عن هذَا الرّادَار تحدِيدًا دُون أن يُسَــمِّيه
