بسم الله الرحمن الرحيم

فى موضوعنا الطويل سوف نتكلم بإذن الله عن القوات البرية الروسية قاطبة .. من دبابات معركة رئيسية إلى عربات مدرعة نوعيها (مجنزرة و مدولبة) و مدافع و العربات أستعادة و إصلاح و مضادات دبابات و موجهة و غير موجهة و قطع مدفعية بجميع العيارات و سوف نختمها الذخائر الروسية لجميع أنواع الأسلحة السابقة

و لكن رجاء و تنبيه إلى السادة أعضاء الموقع عدم وضع أى رد على الموضوع حتى أن أتمكن من إنهائه لو كتب لى الله لذلك - مهما طالت المدة -

و إن شاء الله سوف يكون الموضوع ثرى و مرجع قيم لجميع من رغب البحث عن عمالقة البر - الدب الروسى -

و بإذن الله سوف نبدأ بسلسلة الدبابات الروسية

و السلام عليكم و رحمة الله و بركاته ....

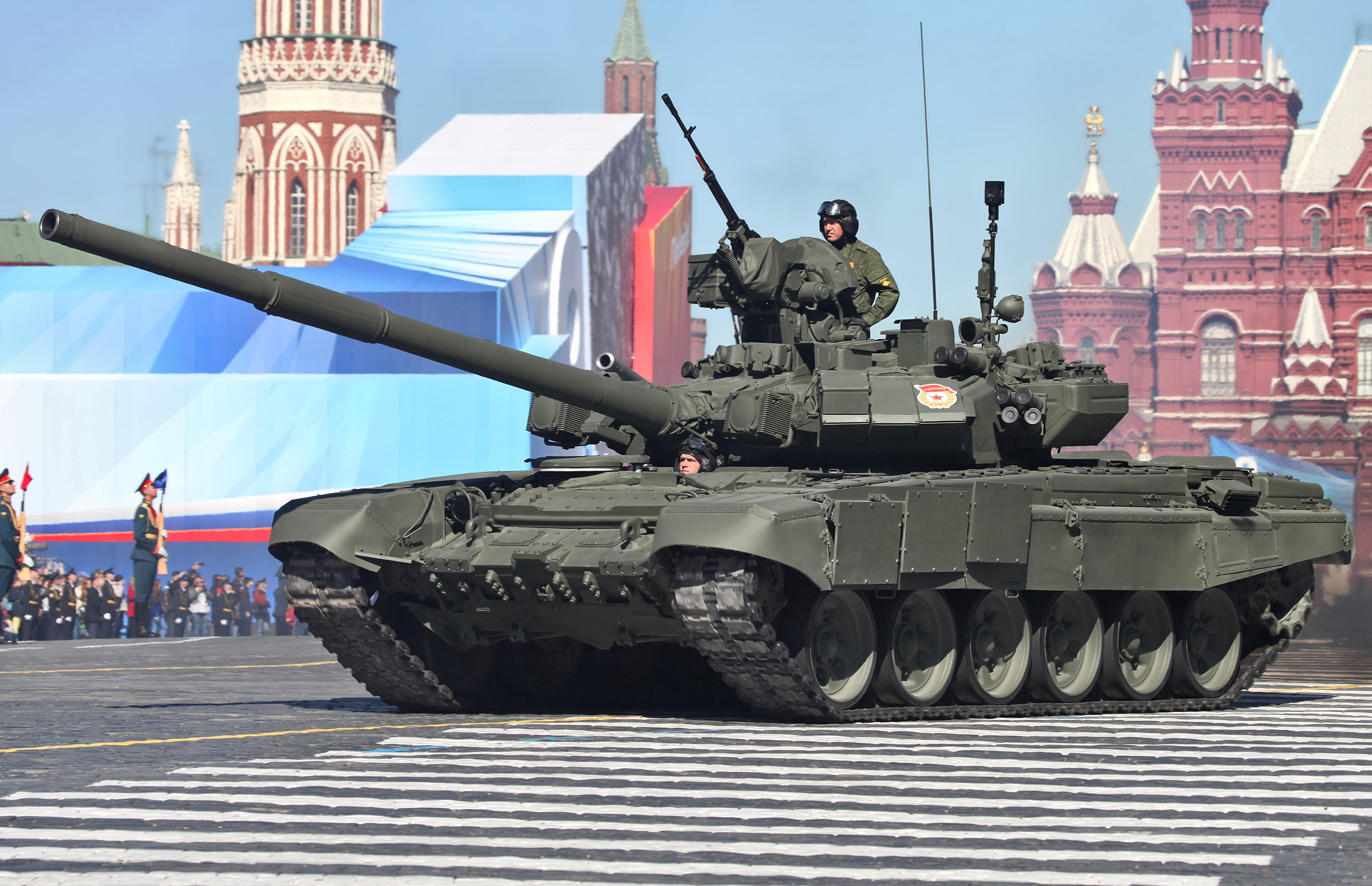

الدبابة T-90


الدبابة T-90 هى عبارة عن تطوير شامل و معمق للدبابة T-72 مع بعض اللمسات التكنولوجية من الدبابة T-80 , و لكن حتى الآن لم يظهر أى أختلاف فى التصميم بين الدبابتين T-90 و T-72 .

و تتميز الدبابة بالآتى :-
  • قدرة أعتمادية تشغيل عالية و كفاءة فى العمل مع مختلف أنواع الأسلحة
  • قدرة مدفعها ذو عيار 125 مم على إطلاق القذائف الموجهة
  • نظام تحكم بالنيران متطور
  • قدرة عالية على المناورة و القفز
  • قدرة عالية على تحمل الضربات من القذائف بنوعيها (الطاقة الكيميائة و الطاقة المتحركة)
  • طاقم صغير و مع سهولة التدريب و قصر مدته

نظام القتل السهل Shtora-1 مقترن بالدروع التفاعلية من نوع Kontakt-5 , يزيد من أحتمالية بقاء الدبابة سليمة فى أرض المعركة .


المواصفات العامة
الوزن القتالى : 46.5 طن
الطاقم : 3
نسبة الضغط : 0.94 كج / سم مربع
السرعة القصوى : 60 كم / ساعة
مدى العمل الأرضى : 500 - 650 كم
قوة المحرك : 1000 حصان
نسبة قوة المحرك : 21.5 حصان / طن
أعلى منحدر يمكن صعوده : 30 درجة
أعلى حائط يمكن العمل من خلفه : 0.85 متر
أوسع خندق يمكن عبوره : 2.8 متر
*التسليح
مدفع ذو سبطانة ملساء 125 مم من طراز 2A46
حمولة الذخيرة : 42 منهم 22 فى الملقم الآلى
أقصى مدى للأشتباك : 5 كم
مدفع محورى عيار 7.62 مم مضاد للمشاة
حمولة الذخيرة : 7000 طلقة
مدفع مضاد للطائرات عيار 12.7 مم
حمولة الذخيرة : 300 طلقة
نظام الصواريخ الموجهة 9K119 Reflex
محطتا أتزان من نوع 2E42-4
نظام للتحكم بالنيران مكون من محدد مدى بالليزر - كمبيوتر باليستى - منظار

يتبع ...

الدبابة T-80



هى واحدة من أفضل الدبابات السوفيتية و تمتاز بنموذج مشتق هو الأشهر تحت مسمى T-80U تعمل بمحرك غاز توربينى , و كالدبابة T-90 تتمكن أيضاً T-80 من إطلاق القذائف الموجهة .

و تتميز الدبابة بمستوى حماية عالى للبدن و البرج , مقترنة بنظام دروع تفاعلية (Kontakt-5 غالباً) , و الحماية فى المنطقة الأمامية من الدبابة فعالة ضد قذائف الطاقة الحركية و قذائف الطاقة الكيميائية , و تتميز الدبابة آلى لمقاومة الحرائق و نظام للحماية من الإشاعات النووية و البيولوجية و الكمياوية NBC .

و تعمل الدبابة بمحرك GTD-1250 الذى يوفر للدبابة مرونة و قدرة تسارع عالية , هذا بالإضافة إلى وحدات الطاقة المساعدة من طراز GT-18A الذى يعمل على توفير الطاقة لـ نظام التحكم بالنيران و الأتصالات و محسنات الأتزان بدون تشغيل المحرك الرئيسى , و تمتلك الدبابة معدات لحفر الخنادق و كشف الألغام , كما أنها تستخدم كذلك نظام Shtora-1 للحماية .

المواصفات العامة
الوزن : 46 طن
الطاقم : 3
نسبة الضغط : 0.93 كج / سم
قوة المحرك : 1250 حصان
السرعة القصوى : 70 كم / ساعة
مدى العمل الأرضى : 500 كم
أقصى ميل يمكن عبوره بزاوية 30 درجة
عائق رأسى : 1 متر
أوسع خندق : 2.85 متر
*التسليح
مدفع رئيس من نفس النوع 2A46 عيار 125 مم
حمولة الذخيرة : 45 من 28 فى الملقم الآلى
المدفع المحورى عيار 7.62 مم
حمولة الذخيرة : 1250 طلقة
المدفع المضاد للطائرات عيار 12.7 مم
حمولة الذخيرة : 500 طلقة
صواريخ موجهة من نوع 9K119 Reflex
محطتا أتزان
معدل إطلاق الذخيرة : 6 - 8 طلقة / دقيقة


يتبع ...

T-72 M1



النسخة المطورة من من الدبابة الأشهر T-72

حزمة التطوير
  • أسلحة موجهة
  • مدفع مضاد للطائرات يعمل بالتحكم عن بعد
  • منظار متعدد القنوات مع قدرة تتبع الهدف ذاتياً
  • زيادة الدقة
  • منظار ليلى - نهارى للقائد
  • مدفع من طراز 2A46M
  • دروع تفاعلية
  • أنظمة حماية إيجابية
  • نظام تطهير كهرومغناطيسى لتطهير حقول الألغام
  • معدات للملاحة بالقمر الصناعى
  • وسائل أتصالات حديثة
  • محرك بقوة 1000 حصان
  • شاسيه مطور
المواصفات العامة
الوزن : 45 طن
نسبة الدفع للوزن : 22.2 حصان / طن
معدل السرعة على الطرق غير الممهدة : 40 - 45 كم / ساعة
السرعة القصوى : 65 كم / ساعة
*التسليح
مدفع رئيسى عيار 125 مم من نوع 2A46M
أسلحة موجهة
مدفع مضاد للطائرات عيار 12.7 مم
المنظار الرئيسى
بصرى - تصوير حرارى - توجيه أسلحة مضادة للدبابات بالليزر - محددات مدى بالليزر
المنظار البديل : TPD-K1
مدى التعرف على الهدف : 3000 - 3500 متر
كمبيوتر باليستى رقمى
نوع المحرك : V-92S2
قوة المحرك : 1000 حصان

يتبع ...

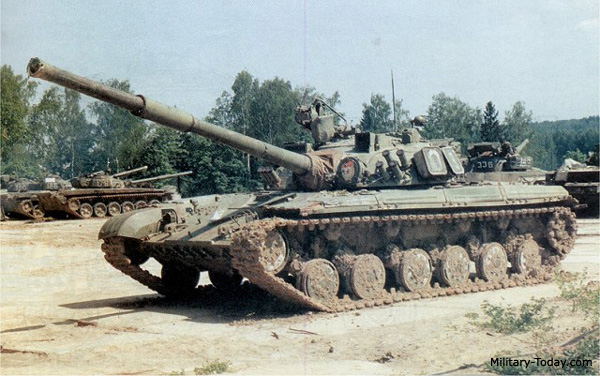

T-64



بدأ تطوير دبابة المعركة الرئيسية T-64 فى عام 1954 , و بدأ الإنتاج الكمى للدبابة فى عام 1963 , و تم أعتمادها رسمياً فى الجيش الأحمر فى عام 1967 , و ظهرت الدبابة للعامة فى عام 1970 , تم صنع أكثر من ستة آلاف دبابة من مختلف الطرازات , و فى عصرها كانت تعتبر دبابة متقدمة جداً لكنها كاننت تعانى من عدد من العيوب , لذلك لم يتم تصديرها إلى خارج الأتحاد السوفييتى مطلقاً .

فى الوقت الحالى تمتلكها عدد من دول الأتحاد السوفييتى السابق , مثلاً أوكرانيا تمتلكها بعدد 1500 , أوزباكستان بعدد 100 , و تمتلكها روسيا الأتحادية برقم يقدر بعدة آلاف جميعها فى المخازن , و تقدر بعض المصادر أنه تم التخلص من جميع الدبابات بحلول عام 2013 , و يُعتقد كذلك أنه فى بداية الألفية الثالثة قامت أوزباكستان بتصدير عدد 10 دبابات إلى أنجولا لكن هذا غير مؤكد , لكن المؤكد أنه فى هذا العام قامت أوكرانيا ببيع 50 دبابة إلى جمهورية الكنغو الديمقراطية كأول تصدير رسمى للدبابة .

و تمتلك الدبابة T-64 دروعاً تعتبر محسنة عن باقى دروع الدبابات السوفيتية , فهى أول دبابة سوفيتية تستخدم الدروع المركبة , كما أنها مجهزة بنظام آلى لإخماد الحرائق و نظام لمقاومة الإشعاعات النووية و البيولوجية و الكيماوية NBC .

أول نموذج من الدبابة كان مسلح بمدفع عيار 115 مم , لذلك يعتبر النموذج الأولى مجرد - دبابة متوسطة - , و كان هذا النموذج يستخدم مدفع محورى عيار 7.62 مم و لم تستخدم أية رشاشات آخرى , لذلك لم تصنع بأعداد كبيرة , و من الجدير بالذكر أن الدبابة T-64 هى أول دبابة سوفيتية تستخدم ملقم آلى , فى هذا الوقت لم تكن هناك دبابة آخرى تمتلك هذا الملقم غير السويدية STRV-103 , و بفضل الملقم الآلى تم خفض أرتفاع البرج و بالطبع لم يعد هناك حاجة إلى الفرد الملقم للذخيرة , و تطلق الدبابة T-64 الطلقات من النوع شديدة الأنفجار HE و شديدة الأنفجار المتشظية HE-Frag , و كذلك الطلقات الخراقة للدروع KE , بمعدل 10 طلقات لكل دقيقة .

و أستخدم النموذج الأول من الدبابة محركاً من نوع 4TPD يعمل بالديزل , و هو محاولة سوفيتية فاشلة لأستنساخ محطة الطاقة الإنجليزية العاملة على الدبابة تشفتين , و فى النماذج اللاحقة استخدمت المحركات من نوع 5TD و 5TDF , و اكنت هذه المحركات أكثر ملائمة للدبابة بسبب تصميمها , و من الجدير بالذكر أن مقصورة المحرك فى الدبابة T-64 أصغر بمرتين من تلك فى الدبابة T-54 .

الطرازات


النموذج المعدل T-64A , بدء إنتاجه فى العام 1969 , و على النقيض من الطراز الأصلى , تم إنتاج هذا الطراز بأعداد كبيرة , و كان يتميز هذا الطراز عن سابقه بحماية مدرعة أفضل , بحيث يمكن لمنطقة الجبهة من الدبابة تحمل طلقات بقدرات أختراق 100 مم , كما أنها سُلحت بمدفع جديد من العيار 125 مم ذو سبطانة ملساء , و تعتبر الدبابة T-64A أول دبابة سوفيتية بمعدل إطلاق نيران 6 - 8 طلقات فى الدقيقة , و يمتاز محرك هذا الطراز بفترة عمر أطول , كما ان هذا الطراز جُهز بمدفع مضاد للطائرات من عيار 12.7 مم .

دبابة القيادة T-64AK
دبابة بمحرك 6TD بقوة 1000 حصان دخلت الخدمة فى عام 1963 تحت أسم T-64AM
دبابة قادرة على إطلاق الصواريخ الموجهة T-64BK
نفس الدبابة السابقة بمحرك 1000 حصان T-64BM
نموذج محسن التدريع من الدبابة , مزود كذلك بدروع تفاعلية T-64BV , و هذه النسخة التى صدرت للكونغو



المواصفات العامة

الطاقم : 3
الوزن : 39 طن
الطول : 9.23 متر
العرض : 6.54 متر
الأرتفاع : 2.17 متر
*التسليح
مدفع رئيس عيار 125 مم
عدد الدانات : 36
نظام أسلحة موجهة من نوع AT-8 Songster
عدد الصواريخ : 4
مدفع رشاش عيار 12.7
عدد الطلقات : 300 طلقة
مدفع رشاش عيار 7.62
عدد الطلقات : 1250 طلقة
زاويا الضرب الرأسى : -6 - +14 درجة
زوايا الضرب الأفقى : 360 درجة
المحرك من نوع 5TDF ديزل
قوة المحرك : 700 حصان
السرعة القصوى : 60 كم / ساعة
مدى العمل الأرضى : 600 كم



يتبع ....

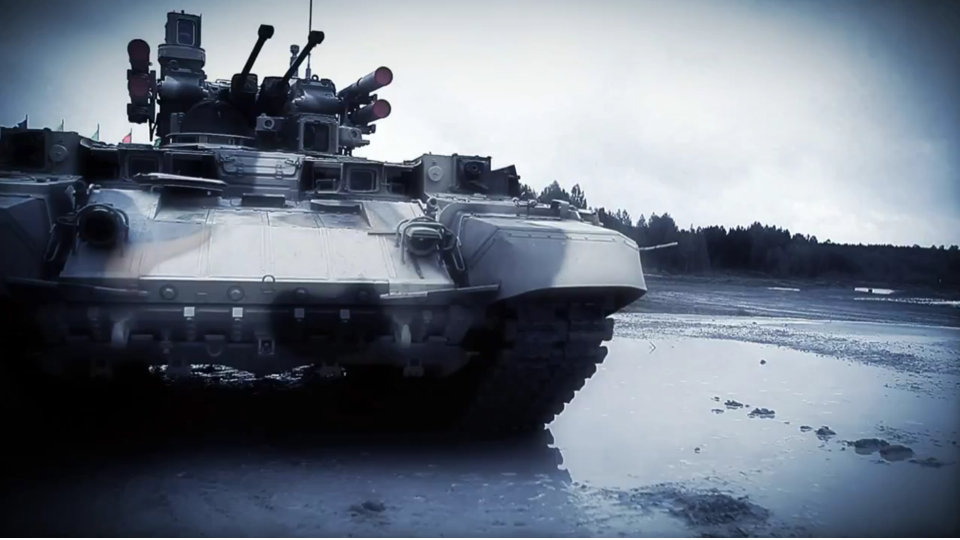

BMPT



عانى الروس من تجربتهم فى الشيشان , حيث كان أفراد المقاومة يتمكنون من تدمير الأرتال السوفيتية بسهولة عن طريق ضربها بالـ RPG فى منطقة السقف ضعيفة التدريع , لذلك أتجه الروس إلى تطوير عربات مدرعة مضادة للأفراد , حيث لم تكن تتمكن عربات الـ BMP-2 من الرد على المقاتلين الشيشان , و بحيث تعمل هذه العربة على التغطية على الدبابات من الأفراد المسلحين بمضادات الدروع , و أشتهرت هذه العربة بإسم Terminator , و يمكن لـ Terminator التعامل مع عدة أهداف فى نفس الوقت لكى تتمكن الدبابات المرافقة لها من التركيز على أهدافها الموكولة إليها .

صممت العربة BMPT على شاسيه الدبابة T-72 , و تستخدم نفس محرك الدبابة T-90 من نوع V-92S2 , و تمتلك قدرات دفاعية تضاهى تلك التى تملكها دبابات المعركة الرئيسية بل و تتفوق على بعضها أحياناً , فهى تمتلك نظام متكامل من الحماية السلبية و الإيجابية , كما انها مجهزة للتعامل مع الإشعاعات النووية و البيولوجية و الكيماوية NBC .

تتسلح العربة بتشكيلة متنوعة من الأسلحة فائقة القوة , حيث تمتلك مدفعان آليان عيار 30 مم من طراز 2A42 , و راشا محور عيار 7.62 مم , و قاذفتان للدخان من نوع AG-17D عيار 30 مم , و أربعة قاذفات للصواريخ الموجهة من طراز Ataka-T , و تتسلح الصواريخ بلوحة متنوعة من الرؤوس الحربية , منها الرؤوس الترادفية (الثنائية) شديدة الأنفجار التى يمكنها تدمير هدف بدروع تصل حتى 800 مم بعد الدرع التفاعلى , و منها الرؤوس الحرارية Thermobaric و الرؤوس المتشظية , و أنواع آخرى من الرؤوس الحربية التى تمكنها من التعامل مع أى دبابة معركة رئيسية حالية أو مستقبلية , الحصون القوية , و حتى الحوامات .


و تتمع العربة بنظام آلى للتحكم فى النيران مجهز بمنظار حرارى , يوفر قدرات قتالية و أستطلاعية عالية , و تتمكن العربة عالية التسليح و الحماية و الحركية من العمل على مدار اليوم , و على أى أرض حتى المناطق الحضرية .

المواصفات العامة

الطاقم : 5
الوزن : 47 طن
طول البدن : 6.9 متر
العرض : 3.8 متر
الأرتفاع : 3.4 متر
*التسليح
2 مدفع آلى عيار 30 مم
عدد الطلقات : 900 طلقة
4 صواريخ موجهة Ataka-T
مدفع رشاش عيار 7.62 مم
عدد الطلقات : 2000 طلقة
2 قواذف دخان عيار 30 مم من نوع AG-17D
عدد القذائف : 600
المحرك من نوع V-92S2
قوة المحرك : 1000 حصان
السرعة القصوى : 65 كم / ساعة
مدى العمل الأرضى : 550 كم
أعلى نسبة أنحدار يمكن تسلقها : 60%
أعلى نسبة أنحدار جانبية يمكن السير عليها : 40%
أعلى عائق رأسى : 0.85 متر

يتبع إن شاء الله ...

BMP-3



تختلف عربة المشاة القتالية BMP-3 عن باقى عربات فئتها , حيث يمكنها نقل القوات إلى أرض المعركة , و القتال مع الدبابات و المدرعات المعادية بل و هزمهم نظراً للأسلحة العتيدة التى تمتلكها , و هذا لم يأتى حساباً على الحماية أو الحركية .

من بين جميع عربات المشاة الثتالية تمتلك الـ BMP-3 هذا التسليح الهائل , حيث تمتلك مدفع رئيس عيار 100 مم يقترب من عيار الدبابات و يمكنه كذلك إطلاق الصواريخ الموجهة المضادة للدبابات ATGM , مدفع آلى عيار 30 مم 2A72 , و ثلاثة رشاشات آلية PKT عيار 7.62 مم مضادة للمشاة , يتم أستخدام هذا الأسلحة مجتمعة تحت قيادة منظومة متطورة لقيادة النيران و محطتا أتزان لضمان دقة الأستهداف , من دبابات و عربات مشاة قتالية و حاملات جنود مدرعة , و طائرات على أرتفاع منخفض و أفراد فى مدى 5000 متر , بل و يمكنها إيصال نيران غير مباشرة حتى مسافة 7000 متر , و يمكن إضافة منظار حرارى حسب طلب الزبون .

تستخدم العربة BMP-3 محرك بقوة 500 حصان ذو 10 أسطوانات , يستخدم المياه للتبريد , يمكنها من سرعة تصل حتى 70 كم / ساعة , مما يزيد من صعوبة أستهدافها , و يمكنها عبور بحر من الدرجة الثالثة بسرعة 10 كم / ساعة , و يمكنها إطلاق النيران من مدفعها الرئيسى فى بحر من الدرجة 1 , و تمكنت العربة BMP-3 من أجتياز جميع الأختبارات فى صحراء شبه الجزيرة العربية و مياه الخليج , مما جذب الأنتباه لها .

من المثير للأنتباه أن الروس قد قاموا ببرنامج تطوير لجميع نواحى العربة , من قدرة نيرانية و حماية مدرعة و حركية , و يشتمل هذا البرنامج على الآتى :-
  • منظار من طراز Vesna-K يعمل بالتصوير الحرارى و يمكنه متابعة الأهداف آلياً
  • منظار للرامى من نوع SOZh يضيف كثيراً للقدرات البصرية و يشمل كذلك محدد مدى بالليزر و يتيح عملية توجيه الصواريخ
  • نظام كهرومغناطيسى لتلقيم للأسلحة الموجهة
  • قذائف جديدة بقدرة أعلى لتدمير الأهداف
  • صفائح إضافية للتدريع
  • نظام الحماية الإيجابية Arena-E للقتل الصعب
  • محرك من طراز UTD-32
  • جهاز للسائق متعدد الوظائف من نوع TVK-1
  • نظام التحكم بالشاسيه IUSSH-688
  • تكييف KBM-3M


و قد تمت قامت أيضاً بعض البرامج التحديثية لتركيب نظام الإعاقة و التشويش الإلكترونى للقتل السهل Shtora-1 , بالإضافة إلى بعض العمليات الرقمية لمساعدة القائد و السائق , و مصدر طاقة مستقل للتكييف .

المواصفات العامة
الطاقم : 3 أفراد
حمولة الجنود : 7 أفراد
الوزن : 18.7 طن
الطول : 7.3 متر تقريباً
العرض : 3.23 متر
الأرتفاع : 2.45 متر
*التسليح
مدفع رئيس عيار 100 مم
حمولة الذخيرة : 40 قذيفة
نظام أسلحة موجهة 9M117 Bastion
عدد الصواريخ : 6
مدفع آلى عيار 30 مم
عدد الطلقات : 500 طلقة
3 مدافع راشاة عيار 7.62 مم
عدد الطلقات : 6000 طلقة
المحرك من نوع UTD-29 V-10 يعمل بالديزل
قوة المحرك : 500 حصان
السرعة القصوى : 70 كم / ساعة
السرعة القصوى فى الماء : 10 كم / ساعة
مدى العمل الأرضى : 600 كم
أقصى أنحدار رأسى : 60%
أقصى أنحدار جانبى : 30%
عائق عامودى : 0.8 متر
خندق : 2.5 متر

يتبع بإذن الله ....

BMP-2



دخلت عربة المشاة القتالية العديد من العمليات الحربية التى أثبتت فيها كفائتها القتالية , و كالعادة قام الروس بتقديم برنامج تطوير كبير للمدرعة لتلبية متطلبات القتال الحديث , هدف البرنامج إلى تحسين القدرات الرئيسية للمدرعة من قدرة نيرانية و حماية و حركية .

*برنامج التطوير
  • منظار للرامى من طراز BPK-3-42 مع مُضىء بالليزر , أو نظام الرصد الحرارى
  • جهاز الرؤية للقائد من نوع TKN-AI و مُضىء بنبضات الليزر و الذى يزيد من مدى أكتشاف الأهداف خاصة أثناء الليل و الظروف الجوية المضطربة
  • قاذفات دخان AG-17
  • تطوير نظام التحكم بالنيران
  • إضاف صفائح دروع إضافية
  • لوحات بطنية للحماية من الألغام
  • نظام آلى لإدارة النيران
  • محرك متععد الوقود UTD-23
  • جهاز متععد الأستعمالات TVK-1 للسائق
  • مكيف من طراز KBM-2

و تتم عمليات التطوير إما فى مصانع روسيا , أو فى منشآت الدولة المالكة بالأحتفاظ بمساعدة خبراء الدولة المُصنعة

المواصفات العامة
الوزن : 14.46 طن
الطاقم : 3
حمولة الجنود : 7 أفراد
مدى العمل الأرضى : 550 - 600 كم
المحرك من طراز UTD-23 ديزل متعدد الوقود
القوة : 360 حصان
*التسليح
مدفع رئيسى عيار 30 مم من طراز 2A42
عدد الطلقات : 500 طلقة فى حزامين
مدفع PKT عيار 7.62 مم
عدد الطلقات : 2000 طلقة فى حزام واحد
قواذف دخان من طراز AG-17 عيار 30 مم
عدد القذائف : 250
نظام صواريخ موجهة Konkurs-M
متزنات التسليح : محطتان من طراز 2E36-5

يتبع إن شاء الله ....

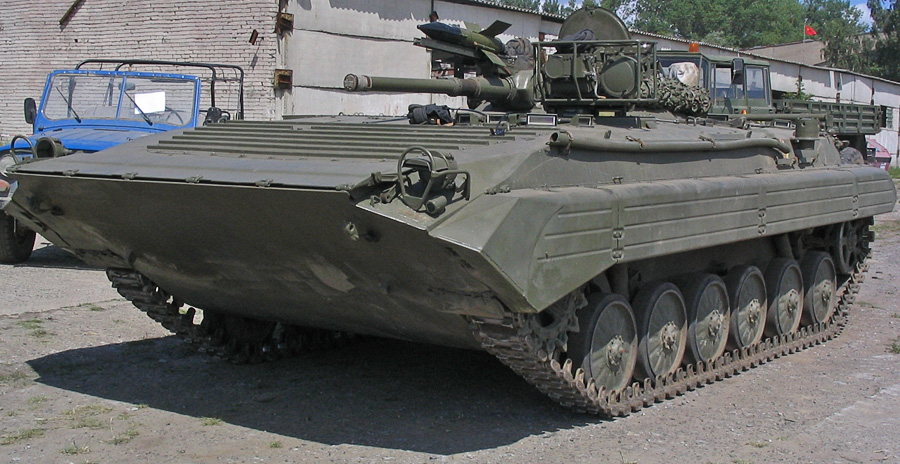

BMP-1



قامت المصانع الروسية بعمل برنامج تطويرى شامل لعربة المشاة القتالية الشهيرة BMP-1 , حيث تنتشر هذه المدرعة فى العديد من البلدان

*برنامج التطوير

• دمج منظومة قاذفات الدخان AG-17 إلى العربة
• أستبدال نظام الأسلحة الموجهة AT-3 Malyutka بالنظام الأحدث Konkurs
• تركيب جنزير و عجلات العربة BMP-2
• إدخال مقصورة الـ BMP-2 ذات الكرسيين , أو مصورة الـ BMD-2 ذات الكرسى الواحد• تطوير الشاسيه لزيادة حمولة العربة من الجنود
• نظام إزاحة المياه الخاص بالـ BMP-2

و يمكن أن يشتمل التطوير على الآتى حسب طلب الزبون :-
• تحسين حماية العربة ضد الأسلحة الفردية و الألغام

• تحسين القدرات النارية للعربة
• توفير راحة للجنود فى الحالات الصعبة و فى حالات تصل درجة الحرارة إلى 50 سيلزيوس
• زيادة قدرات الرصد الليلية بمقدار 3 مرات بإستخدام منظاير إيجابية و سلبية للرامى
• تحسين قدرات العربة الحركية و تخفيض معدلات الوقود بسبب أستخدام المحرك الجديد UTD-23 ذو القوة 360 حصان الذى يزيد عن قدرة المحرك الأصلى بـ 20%
المواصفات العامة

*ملحوظة الماصفات شاملة التطوير بمقصورة الـ BMP-2 و مقصورة الـ BMD-2


الوزن القتالى : 14.25 , 13.8 طن
الطاقم : 3 , 3
حمولة الجنود : 7 , 7 أفراد
*التسليح
مدفع رئيس عيار 30 مم 2A42 و نظام Konkurs
عدد الطلقات : 500 , 300 طلقة
عدد الصواريخ : 3 , 3

يتبع إن شاء الله .....

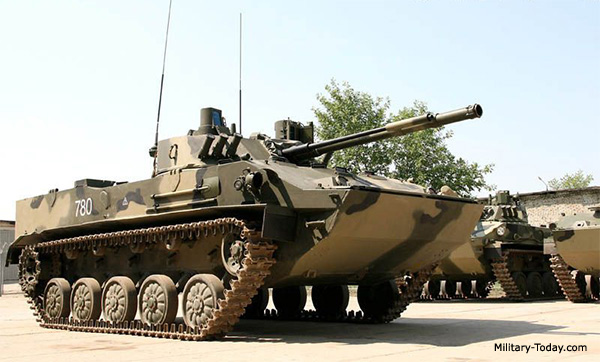

عربة الإسقاط الجوى BMD-4



دخلت عربة الإسقاط الجوى BMD-4 الخدمة فى عام 2005 , و تعمل هذه العربة على شاسيه سابقتها BMD-3 , لكنها بطبيعة الحال تحمل أسلحة أقوى منها , و فى بعض الحالات يمكن أن تعمل هذه العربة محل الدبابات و المدفعية بسبب إمكانية الإسقاط الجوى , و فى هذا الوقت يتم رفع مستوى بعض الوحدات من BMD-3 إلى BMD-4 , بينما يستمر الإنتاج البطىء لعدد من هذه الوحدات التى تعمل بعدد حالى 60 واحدة .


تحمل هذه العربة تسليح نفس تسليح القوية BMP-3 , فهى تملك المدفع الرئيسى عيار 100 مم و المحورى عيار 30 مم , يمكن للمدفع الرئيسى إطلاق الصواريخ الموجهة من طراز 9M117 Bastion , و يبلغ مدى هذا الصواريخ 5.5 كم و يمكنه إصابة المروحيات كذلك , بينما يبلغ مستوى القذائف العادية من عيار 100 حوالى 7 كم , و كعادة الروس يأتى المدفع الرئيسى مع ملقم آلى الذى يمكنه كذلك تحميل الصواريخ الموجهة , و يمكن للمدفع إطلاق القذائف بمعدل 10 - 15 قذيفة فى الدقيقة .

يمكن كذلك للعرب أن تحمل صواريخ 9M113 Konkurs , التسليح الإضافى عبارة عن مدفعين رشاشين من عيارى 7.62 و 5.45 مم و قاذف دخان آلى من عيار 40 مم , و تعتبر هذه العربة أثقل عربة تسليح فى فئتها فى العالم .

و توفر دروع العربة حماية ضد نيران القوات الصغيرة و شظايا المدفعية , كما أنها تمتلك نظام NBC للحماية النووية-البيولوجية-الكيميائية و نظام إخماد آلى للنيران و تحمل العربة حمولة 5 جنود بكامل عدتهم القتالية , بينما تمتلك العربة محطة دفع ديزل 2V-06-2 بقوة 450 حصان , و بالطبع يمكن إسقاط العربة و القوات بداخلها مما يوفر الوقت فى المواقف الحاسمة و المهمة , و يمكن كذلك إسقاطها مباشرة فى المياه و أستخدام جميع أسلحتها الثقيلة فى المياه من الدرجة الثانية , و تعمل فى المياه بمحركين للدفع .

المواصفات العامة

الطاقم : 3
الحمولة : 5
الوزن : 13.6 طن
الطول : 6.36 متر
العرض : 3.11 متر
الأرتفاع : 2.45 متر
*التسليح
مدفع رئيسى عيار 100 مم
صواريخ موجهة 9M117 أو 9M113
قاذف قنابل دخانية 40 مم
مدفعين عيار 7.62 , 5.45 مم
السرعة القصوى : 70 كم / ساعة
السرعة القصوى فى المياه : 10 كم / ساعة
مدى العمال الأرضى : 500 كم
أقصى ميل رأسى : 60%
أقصى ميل أفقى : 30%
خندق : 1.8 متر



يتبع إن شاء الله ....

عربة الإسقاط الجوى BMD-3




عربة BMD-3 هى عبارة عن مدرعة مجنزرة عالية المناورة , برمائية بقدرات ملاحة متميزة , و تمتاز بتسليح قوى يمكنها من التعامل مع اولحدات المدرعة الحديثة و أفراد المشاة , و يمكن للعربة إن يتم إسقاطها جوياً و الطاقم بداخلها .

تتسلح العربة بمدفع آلى عيار 30 مم من طراز 2A42 , صواريخ موجهة من طراز Kinkurs أو Konkurs-m , و قاذفات دخان عيار 30 مم من طراز AG-17 , و الرشاش المحورى من PKTM عيار 7.62 مم , و تمتلك العربة أربع فتحات لإطلاق النيران , واحد منها يتسع لرشاش آلى خفيف , و الباقى لبنادق التسليح الشخصى , و يمكن أستخدام شاسيه العربة لعائلة واسعة من غربات الإسقاط الجوى التى تزن 12 - 18 طن .

المواصفات العامة

الوزن : 12.5 طن
الطاقم : 2 + 5 حمولة أفراد
المحرك ديزل بقوة 450 حصان
نسبة الدفع للوزن : 26.45 حصان طن
*التسليح
مدفع آلى عيار 30 مم
عدد الطلقات : 500
صواريخ موجهة Konkurs
عدد القذائف : 4
قاذفت دخان 30 مم
عدد القذائف : 290
رشاش محورى 7.62 مم
عدد الطلقات : 2000 طلقة
السرعة القصوى : 70 كم / ساعة
السرعة القصوى فى المياه : 10 كم / ساعة
السرعة فى الطرق غير المعبدة : 40 - 45 كم / ساعة


يتبع إن شاء الله ....

ناقلة الجنود الثقيلة BTR-T



إن أستخدام العربات المدولبة فى المعارك الحديثة أظهرها ضعفها فى مقاومة أسلحة الـ ATGM التى يحملها الأفراد , حيث أصبحت هذه العربات هدف سهل لحاملى الصواريخ الموجهة و الغير الموجهة بل و حتى الضربات المباشرة من وحدات المدفعية لذلك كان من الضرورى تطوير وحدات تتمتع بتدريع يضاهى ذلك التى تمتلكه دبابات القتال الرئيسية MBT لزيادة فرصة بقائيتها فى أرض المعركة .

قام بعض البحوث التطويرية الفردية من هذا القبيل فى روسيا و إسرائيل من قبل المصممين , و وقع أختيار هؤلاء المصممين على الدبابة المتوسطة T-55 التى اصبحت متقادمة و لا يمكنها القتال فى ظروف متكافئة مع دبابات المعركة الحديثة , فتم إزالة البرج و المدفع الرئيسى و زيادة قوة التدريع مما هيأ عربة BTR-T للعمل بجانب دبابات المعركة الرئيسية , لكن يعيب على هذه الناقلات الثقيلة عدم أمكانيتها السير فى المياه , فقط يمكنها السير فى المياه الضحلة بعمق أقصى 1.4 متر , بعد ترتيبات معينة و أستخدام معدات خاصة يمكنها العمل بعمق أقصى 5 متر .

توجد مقصورة المحرك فى الجزء الخلفى من العربة , بينما تم إعادة تصميم الجزء الأمامى و المتوسط من العربة لمقصورتى القيادة و القتال , و يوجد فى الجزء الأيسر من البدن مقعد السائق بينما يوجد على يمينه برج منخفض يحمل التسليح الرئيسى للعربة , و تحمل العربة خمسة جنود بكامل تجهيزاتهم القتالية , و يستخدم هؤلاء الجنود فتحات فى سقف العربة للدخول و الخروج مما يزيد من أحتمالية الخسائر فى المعركة , و يختلف بدن العربة المغلق من جميع الجوانب عن التصميم الرئيسى للدبابة T-55 , أولاً بسبب إدماج قراميد دروع تفاعلية و زيادة التدريع لمقاومة الألغام , و يبلغ التدريع الجبهوى للعربة ما يساوى حوالى 600 مم .

و تمتلك العربة نظام تسليح قوى , يتكون من برج قابل للدوران كاملاً , و يمكن تبديل الأسلحة المتوجدة عليه , حيث فى أول ظهور لهذه المدرعة فى عام 1997 ظهرت العربة بقاذفات دخان 30 مم و صواريخ موجهة من طراز Konkurs , فيما بعد ظهر عدد من التطويرات لتشمل العربة واحدة من هذه النظم التسليحية حسب طلب الزبون :-
  • مدفع عيار 30 مم من نوع 2A42 و قاذفى Konkurs
  • مدفع عيار 30 مم من نوع 2A42 و قواذف دخان 30 مم AG-17
  • مدفع ثنائى السبطانة عيار 30 مم من نوع 2A38
  • مدفع رشاش مضاد للطائرات عيار 12.7 مم و قاذفى Konkurs
  • مدفع رشاش مضاد للطائرات عيار 12.7 مم و قواذف دخان 30 AG-17
  • و يمكن إضافة رشاش مضاد لأفراد المشاة من عيار 7.62 مم

جميع الأنماط التسليحية للعربة تمكنها من تدمير جميع العربات الخفيفة (باستثناء الأخير) , و فى معظم الأحيان يمكن تدمير العربات الثقيلة و الطائرات , و لكن يعيب على هذه العربة عدم إمكانية الجنود أستخدام أسلحتهم الفردية من داخل العربة و ذلك وفقاً للعقيدة السوفيتية/الروسية , و لكن من جهة آخرى هذه وفر للعربة إمكانية زيادة صفائح التدريع لأقصى حد , كذلك العربة مزودة بأنظمة لتفريغ قنابل الدخان فى الجزء الخلفى من البدن , لكن إعادة تصميم الدبابة T-55 لتصبح المدرعة BTR-T لم يأتى بأى تغيير على أنظمة التعليق أو الشاسيه , و بالطبع تم تزويد العربة بنظام إخماد آلى للحرائق و نظام NBC و معدات أتصال راديوية حديثة .

المواصفات العامة
الطاقم : 2
الحمولة : 5 جنود
الوزن : 38.5 طن
الطول : 6.2 متر
العرض : 3.27 متر
الأرتفاع : 2.5 متر تقريباً
*التسليح
مدفع رشاش عيار 30 مم بحمولة ذخيرة 200 طلقة
مدفع رشاش عيار 7.62 مم بحمولة ذخيرة 2000 طلقة
صواريخ موجهة كونكورس بعدد 3 صواريخ لكل قاذف
*المحرك
ديزل بقوة 580 حصان
السرعة : 50 كم / ساعة
مدى العمل الأرضى : 500 كم
*المناورة
أقصى ميل رأسى : 60%
أقصى ميل جانبى : 40%
عائق عمودى : 0.8 متر
خندق 2.7 متر

يرجى عدم الرد حتى أنهى الموضوع كاملاً حفاظاً على تنسيق الموضوع

MegaMind

يتبع إن شاء الله ...

ناقلة الجنود المدرعة BTR-50PK



العربة BTR-50PK هى مدرعة مجنزرة خفيفة برمائية يمكنها حمل ما يصل إلى 20 جنود بكامل العدة القتالية أو 2 طن مواد و معدات حربية , و على الرغم من أن هذه العربة تم تطويرها من مدة تقارب نصف قرن إلا أنها لاتزال فى الخدمة مع العديد من جيوش العالم .

و من أجل هذا تم القيام ببرنامج تطوير للمحرك و أنظمة النقل فى المدرعة فى عام 2000 , شمل هذا التطوير المحرك بقوة تزيد عن 300 حصان من نوع V6-BF , الذى يماثل فى تصميمه المحرك الأصلى للمدرعة , مما أدى إلى أزدياد سرعة المدرعة لم يساوى 60 كم / ساعة , كما يشمل التطوير زيادة عمر المدرعة و الآخريات التى على شاكلتها كالـ OT-62 , و بالطبع تم تحديث معدات الأتصال القديمة بأخرى حديثة , و بشكل العالم التطوير لا يشتمل تغيير فى تصميم المدرعة أو وزنها و قدرتها على العمل فى الأرض أو فى الماء .

المحرك الجديد يعمل بالديزل و يعطى المدرعة نسبة تدفع للوزن تقدر بـ 20.7 حصان / طن , و سرعة 60 كم / ساعة على الطرق المعبدة و 45 كم / ساعة على الطرق غير الوعرة , كما يمتاز المحرك الجديد بمعدل أستهلاك وقود أقل بنسبة 8% و معدل أستهلاك زيوت أقل بنسبة 53% , مما تسبب فى أرتفاع مدى العمل الأرضى للمدرعة , كما أشتمل التطوير على أشياء آخرى تزيد من كفاءة المدرعة فى أرض المعركة و تخفف من قدر الجهد الذى يبذله الطاقم .

المواصفات العامة

الوزن : 14.5 طن
الطول : 7.341 متر
العرض : 3.140 متر
الأرتفاع : 2.126 متر
الضغط : 0.51 كج / سم
السرعة القصوى : 60 كم / ساعة
السرعة الخلفية القصوى : 8 كم / ساعة
السرعة القصوى فى المياه : 10 كم / ساعة
مدى العمل الأرضى : 400 - 450 كم
مدى العمل فى المياه : 90 - 150 كم
أستهلاك الوقود لكل كيلومتر : 0.92 لتر
أستهلاك الزيت لكل كيلومتر : 0.028 لتر



يتبع إن شاء الله ....

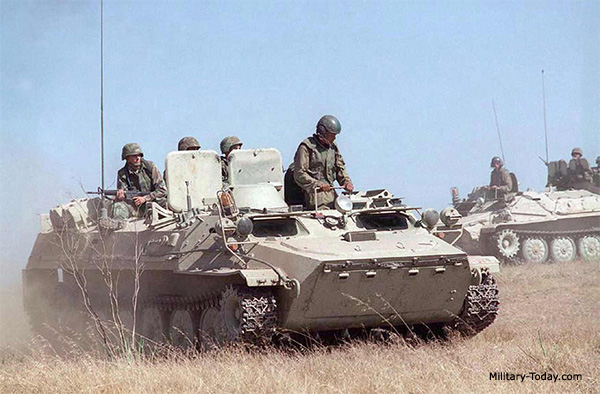

عربة الدعم الفنى MT-LB



العربة MT-LB هى ليست لنقل الجنود , بل هى عربة متعددة الأغراض تعمل بالجنزير و لها قدرات برمائية , ويعتبر الغرض الرئيسى منها هو توفير الدعم الفنى لباقى الوحدات أثناء المعركة عن طريق حمل معدات حربية تصل لـ 2 طن , و بالرغم من بساطة تصميمها , إلا أنها أثبتت الأعتمادية العالية للأستخدام , و من الجدير بالذكر أنها تم تطويرها لنسخ تعمل بكفاءة أعلى فى الأراضى الثلجية -الروسية- و الأراضى الرطبة و الرملية .

ظهرت أول مرة MT-LB فى العام 1970 و كانت تستخدم كجرار لوحدات المدفعية , لكن الآن نادراً ما تستخدم لهذا الغرض , و على الرغم من أنها عربة للدعم الفنى إلا أنها تتمتع بقابلية حمل 11 جندى غير الطاقم , و يمكن أن تتسلح بمدفع عيار 7.62 مم رشاش -فى النسخ الحديثة بمدافع 14.7 مم و ربما 30 مم- , و لكن تتمثل الوظيفة الأساسية فى نقل الذخائر و الوقود لقوات الأنساق الأولى , و يمكن كذلك أن توظف كمنصة لطائفة واسعة من الأسلحة و حتى كشاسيه لمدافع العيار 122 مم و هاونات 120 مم و حاملة للرادارات , كذلك كعربة أستطلاع , هندسة قتالية , إسعاف مدرع , عربة قيادة , منصة دفاع جوى , إصلاح و أستعادة , و نترك القائمة مفتوحة فبرما فاتتنا بعض المهام الآخرى .

فقط مثال واحد هنا يدل على مدى كقاءة هذه العربة , ففى العام 1993 أشترت السويد 800 وحدة من هذا الطراز من ألمانيا الشرقية -سابقا- و بأسعار بخسة , تم تحديث البعض , و البعض الآخر ركن للمخازن بسبب قطع الغيار , أستخدم الجيش السويدى الوحدات المطورة كعربة قيادة و منصة لذخائر الهاون , و قام السويديون كذلك بتركيب مدفع Bofors عيار 40 مم بالبرج على النسخة التى تنتجها بولندا برخصة للجيش البولندى .

المواصفات العامة

الطاقام : 2
حمولة الجنود : 11
الوزن : 11.9 طن
الطول : 6.45 متر
العرض : 2.88 متر
الأرتفاع :1.86 متر
*المحرك
من طراز YaMZ 238 V يعمل بالديزل بقوة 240 حصان
السرعة القصوى : 61 كم / ساعة
السرعة فى الماء : 4 - 5 كم / ساعة
مدى العمل الأرضى : 500 كم
*المناورة
أقصى ميل رأسى : 60%
أقصى ميل جانبى : 30%
عائق رأسى : 0.6 متر
خندق : 2.4 متر



يتبع إن شاء الله .....

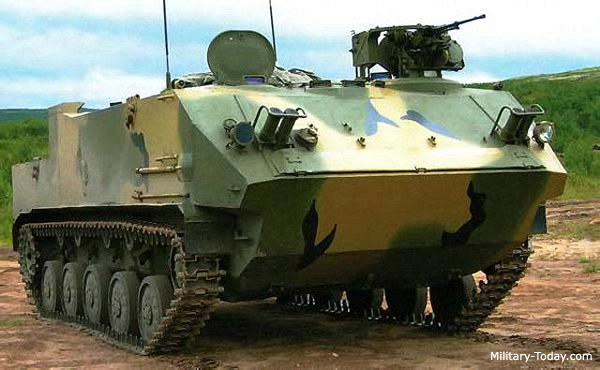

ناقلة الجنود المدرعة BTR-MD



صممت هذه العربة الجديدة للعمل خصيصاً لقوات الإبرار الجوى , حيث بدأ تطويرها فى العام 2009 , و دخل أول باتش من 10 عربات الخدمة فى عام 2013 , بجانب الـ BMD-4M , ستحل هذه العربات محل المتقادمة BTR-D , على أية حال , تبدو عملية الأستبدال لكامل الأسطول غير واقعية نظراً لمشاكل أقتصادية , و يعتقد أنه سيتم دخول عديد بسيط للخدمة , بجانب عملها مع مشاة البحرية الروسية .

تم بناء العربة الجديدة على شاسيه الـ BMD-4 , حيث تم إزالة البرج و أستطالة البدن , مما هيأها للعديد من المهام , على رأس حمل الجنود , النقل بجميع أنواعه للذخائر و الوقود و المعدات الحربية الآخرى , و تمتاز العربة بأنها برمائية تماماً و يمكن إسقاطها جواً , بينما يعيب على العربة الضعف التدريعى بسبب الحدود التى لا يجب أن يزيد عنها الوزن , حيث يصنع جسم المدرعة من صفائح الألومنيوم الملحوم , حيث لا تتحمل الدروع أكثر من نيران الأسلحة الصغيرة و شظايا قذائف المدفعية , و لزيادة قدرات بقائية العربة فى المعركة تم تجهيزها بقواذف دخان آلية و بالطبع نظام NBC و نظام إخماد آلى للحرائق و تتسلح العربة بمدفع رشاش عيار 7.62 يعمل بالتحكم عن بعد .

روعى عند التصميم توفير أكبر قدر من المساحة الداخلية , بحيق يمكن للعربة حمل معدات أو غيرها بوزن أقصى 2 طن , بينما يمكن للنسخة الناقلة للجنود بحمل 13 جندى يستخدمون باب خلفة و فتحات فى البدن للخروج و كذلك لإطلاق نيران أسلحتهم .

تستخدم المدرعة محرك يوضع فى الجزء الخلفى من طراز 2V-06-2 يعمل بالديزل , يعطى قوة 450 حصان , كذلك تم التجهيز بوحدة طاقة إضافية , و يمكن نقل مدرعتين بطائرة إليوشين IL-76 , أو مدرعة واحدة بمروحية النقل الثقيل MI-28 , و يمكن أستخدام العربة كمنصة حاملة لصواريخ AT-14 Kornet , أو عربة احلة لرادار أو عربة إسعاف .

المواصفات العامة

الطاقم : 2
حمولة الجنود : 13 فرد
الوزن : 13.2 طن
الطول : 6.1 متر
العرض : 3.1 متر
الأرتفاع : 2.5 متر

السرعة : 70 كم / ساعة
السرعة فى الماء : 10 كم / ساعة
المدى : 500 كم
أقصى ميل رأسى : 60%
أقصى ميل جانبى : 30%
عائق رأسى : 0.8 متر
خندق : 1.8 متر


يتبع إن شاء الله .....

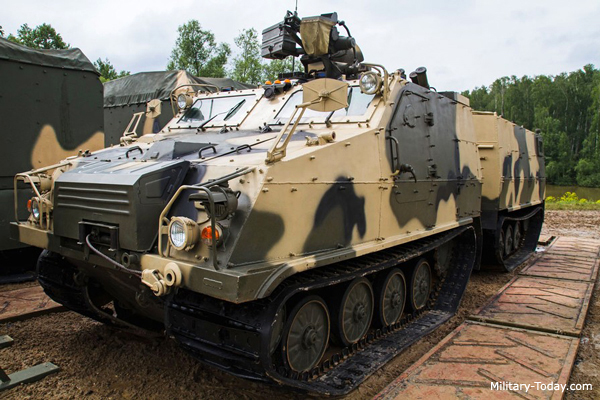

عربة جميع الأراضى DT-3PB



هذه العربة الحديثة ظهرت لأول مرة فى العام 2012 , و هى مشابهة فى التصميم للسويدية BV-206 , و كما يتضح من الصورة فهى مكونة من قسمين مجنزرين مما تسبب فى أستطالة للبدن فأصبحت العربة مهيأة لحمل 10 جنود أو 3 طن معدات حربية , و من مميزات هذا التصميم خفض مستوى الضغط على الأرض , و يأتى هذه التصميم لجعلها قابلة للعمل فى المناطق القطبية بكفاءة , فهى جد مميزة فى العمل على الثلوج و الطين و الرمال و المستنقعات , و على عكس الـ BTR-MD , فمحرك هذه المدرعة موجود بالجزء الأمامى , بينما يجلس الأفراد فى الخلف , و على الرغم من عدم الإفصاح عن المستوى التدريعى لها , إلا أنها يعتقد أنها لا توفر حماية تزيد عن نيران الأعيرة الصغيرة و شظايا المدفعية .

تحمل العربة مدفع وحيد 12.7 مم لمجابهة التهديدات الأرضية و الجوية , و كذلك تحمل العربة نظام NBC و نظام إخماد آلى للحرائق , و حتى الآن لم يتم الكشف عن طرز المحرك أو قوته , لكنه فى الغالب سيعمل بالديزل , و سيمكن للعربة العربة لمدة حالى 72 ساعة تعمل فى درجات الحراة من -50 إلى +50 , و كذلك إمكانية العمل فى الماء بدون أى تجهيزات .

المواصفات العامة

الطاقم : ؟؟
حمولة الجنود : 10
الوزن : ؟؟
الطول : ؟؟
العرض : ؟؟
الأرتفاع : ؟؟
السرعة : 55 كم تقريباً
السرعة فى الماء : 5 كم تقريباً
المدى : 500 كم تقريباً
أقصى ميل رأسى : 60%
أقصى ميل جانبى : 30%
عائق رأسى : 0.6 متر
خندق : 1.5 متر


يتبع إن شاء الله .....

عربة الأستطلاع المسلح BRM-3K RYS



تهدف عربة BRM-3K إلى القيام بعمليات الأستطلاع المسلح للواحدات البرية الآخرى خاصة المدفعية و كذلك الوحدات الساحلية و تعتبر المهمة الرئيسية هى التعرف على الأهداف و تحديد إحداثياتهم ثم الإغلاق عليهم و ربما الاشتباك معهم , و هى مصممة على أساس عربة المشاة القتالية BMP-3 بحيث توفر نفس القدر على المناورة و الحماية , و تعمل هذه العربة وسط التشكيلات البرية المقاتلة , و تمتاز بقدرة عالية على أجتياز الموانع و الخنادق و العمل فى المناطق الوعرة و لها القدرة على العمل فى عمق العدو لـ 100 كم .


تتسلح العربة بمدفع آلى من طراز 2A72 عيار 30 مم بحمولة 400 طلقة أما خارقة أو متفجرة بمدى أشتباك 1.5 - 2 كم للأهداف الأرضية و 4 كم للحوامات بمعدل إطلاق نيران 300 طلقة / دقيقة و مدفع رشاش محورى عيار 7.62 PKT بحمولة 2000 طلقة بمعدل إطلاق 250 طلقة / دقيقة ومدى فعال 1.5 كم على برج رئيسى بدرجة دوران أفقى 360 درجة و رأسى -5 إلى +60 و قاذفات دخان آلية عيار 81 مم , و يمكن للعربة الأشتباك مع الدبابات و المدرعات الثقيلة حيث تحمل أربعة صواريخ موجهة ATGW , و تمتاز العربة بفتحتين خلفيتين يستخدمهم الأفراد الستة لإطلاق النيران وهم القائد و قائد مجموعة الأستطلاع و الرامى و السائق/الميكانيكى و الملاح/قائد الكمبيوتر و المسئول عن الأتصالات اللاسلكية

تمتلك العربة معدات أستطلاع للبحث و الأكتشاف و تحديد موقع العدو فى الليل أو النهار و فى ظروف الرؤية الجوية الضعيفة , و تحليل و نقل المعلومات لوحدات القيادة التى تبعد حتى مسافة 100 كم (أو 350 كم فى الضرورة) , و يتكون جهاز إدارة النيران من منظار رؤية ليلى بقناة سلبية و قناة إيجابية من نوع BPK-42-2 , و منظار لرصد الطائرات من نوع PPB-2 و محطة أتزان للأسلحة من نوع 2E52-1 و تحتوى كذلك مقصورة القتال على جهاز البحث التليفزيونى 1PN71 و جهاز الإضاءة بالنبضات من نوع 1PN61 , محدد مدى ليزرى من نوع 1D14 و رادار مسح 1RL133-1 يمكن إدخال داخل العربة عن عدم الأستخدام و كمبيوتر لإدارة النيران من نوع 1V520 و يمكن إضافة معدات آخرى لزيادة القدرة الأستطلاعية .

و تستخد المدرعة نظام ملاحى متكامل من نوع TNA-4-6 لتحديد الموقع الرقمى للعربة و كذلك الموقع على خريطة طوبوغرافية عن طريق المسح الإلكترونى , كما تحتوى العربة على نظام الحماية النووية الكيميائية البيولوجية NBC , و يمكن للمعدات الكهرباية للعربة أن تعتمد على المحرك الرئيسى أو أستخدام وحدة تزويد طاقة مستقلة بقدرة 3 كيلووات , و يستخدم المحرك من نوع UTD-29M الديزل كوقود بقوة 500 .

المواصفات العامة

الوزن : 19 طن
الطاقم : 6
الطول : 7 متر
العرض : 3.15 متر
الأرتفاع : 2.37 متر
نسبة الضغط : 0.6 كجم / متر مربع
السرعة القصوى : 70 كم / ساعة
السرعة فى الماء : 10 كم / ساعة
المدى : 600 كم
مدى الأكتشاف الأقصى بالرادار : 13 كم
مدى الأكتشاف الأقصى بمحدد المدى الليزرى : 10 كم
مدى الأكتشاف الأقصى بالمنظار الحرارى : 3 كم
مدى الأتصال بموجات VHF/UHF : 40 كم
مدى الأتصال بموجات HF / 350 كم
أقصى ميل أمامى : 60%
أقصى ميل جانبى : 30%
عائق عمدى : 0.8 متر
خندق : 2.5 متر


يتبع إن شاء الله ......

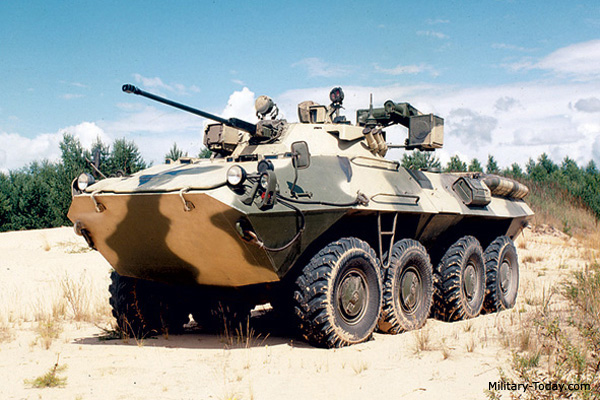

ناقلة الجنود المدرعة BTR-90



حاملة الجنود الجنود المدرعة BTR-90 تهدف إلى حمل الجنود و تقديم الدعم النارى من خلال أسلحتها الرئيسية , المدرعة يمكنها أستخدامها من خلال القوات البرية و القوات البحرية , المدرعة تمتلك بدن مكون من صفائح معدن قاس جداً , تم تصميم بدن المدرعة مع مراعاة أكتساب القدرة القتالية المدرعة و عدم إهمالها و قدرتها على العمل فى مناطق مختلفة العالم .

تم وضع محطة الطاقة فى الجزء الخلفى من المدرعة , أما مقصورة القيادة تم وضعها فى المنطقة الأمامية , بينما تم وضع مقصورة الجنود و العتاد فى المنطقة الوسطى من المدرعة , تصميم المدرعة بهذا الشكل ساعدها على توزيع الوزن عى عجلات المدرعة و مكنها كذلك من إمكانية إطلاق النار أثناء الحركة و بالتالى تم تركيز إمكانية إطلاق النار فى النصف الأمامى من المدرعة فقط .

تسليح المدرعة الذى هو عبارة عن مدفع عيار 30 مللى من طراز 2A42 و أخر محورى عيار 7.62 من طراز PKT و قاذف القنابل عيار 30 مللى من طراز AG-17 تم تركيبه على برج دوار , و كذلك تم تركيب أسلحة ATGM على البرج للتمكن من مهاجمة و تدمير الأهداف قاسية التدريع , الصواريخ كذلك يمكن إطلاقها بالتحكم عن بعد عن طريق ريموت تحكم فى القاذف .

نظام الـ FCS يتضمن منظار رؤية ليلية و نهارية من طراز BPK-3-42 و أخر للقائد من طراز 1P3-13 يمكن تركيبه على المدرعة حسب طلب الزبون , منظار الرامى من طراز BPK-M يمكن تجهيزه بنظام SAT الفرنسى للتصوير الحرارى Thermal Imager .

نظام التسليح يتيح لطاقم المدرعة تقديم الدعم النارى لقوات المشاة بحيث مهاجمة الأهداف خفيفة التدريع من مدى 2500 متر و مهاجمة الحوامات و المنشأت من مدى 2000 - 2500 متر و مهاجمة القوى البشرية المعادية فى الاراضى المفتوحة Open Terrain و الخنادق Trenches من مدى 4000 متر و أيضاً مهاجمة الأهداف الصغيرة كأطقم الـ ATGM و يمكن للمدرعة كذلك مهاجمة المدفعية المضادة للدبابات .

القدرات النيرانية Fire Power للمدرعة معززة بقدرات نيرانية أخرى متمثلة فى أسلحة الجنود التى تحمها المدرعة مثل البنادق Rifles و المدافع الرشاشة الخفيفة Light Machine Gun , الجنود المنقولين مذلك يمكن تجهيزهم بصواريخ الدفاع الجوى من طراز IGLA لمهاجمة الطائرات التى تطير على أرتفاع منخفض Low Flying Aircraft .

محرك الديزل القوى متعدد الوقود الذى تستخدمه المدرعة يهدف إلى تقديم دفع قوى للمدرعة مع قدرة عالية لتحمل الصدمات للعنل بأداء عالى فى العوائق مع نظام ضبط للضغ الهوائى يتيح للمدرعة العمل بسرعة قصوى تبلغ 100 كم و متوسطة تبلغ 50 كم مع قدرات عمل فى الأراضى الوعرة مثل العربات المجنزرة Tracked Vehicle .

المدرعة يمكنها العمل على أرتفاع 2.1 متر على زاوية قصوى تقدر بـ 30 درجة مع قدرات عمل فى المياه بسرع قصوى 9 كم / ساعة , المدرعة يمكن نقلها عن طريق القطارات أو الطائرات أو السفن أو الشاحنات العملاقة .

العجلات المحصنة ضد الرصاص و الشظايا تمكن المدرعة من تحمل إنفجار الألغام المضادة للأفراد , صفائح التدريع الأمامية فى البدن تحمى المدرعة من نيران المدافع صغيرة العيارات بينما صفائح التدريع الجانبى تحمى المدرعة من نيران المدافع الثقلية و و شظايا قذائف المدفعية , صفائح الدروع الإضافية تعزز من حماية المدرعة و قدرات نجاتها .

المدرعة مجهزة بجاهز حماية NBC و معدات إطفاء ألى فى حالة نشوب نيران , المدرعة مجهزة بأجهزة أتصال من طراز R-163-50U و معدات أستقبال من طراز R-163UP

الموصفات العامة
نوع المدرعة : مدولبة , 8*8
الوزن : 20920 كج
الطاقم و القوات المحمولة : 10
المحرك : تربو ديزل مبرد بالماء متعدد الوقود
القدرة الحصانية : 510 حصان
السرعة القصوى : 100 كم / ساعة
فى المياه : 9 كم / ساعة
المدى : 800 كم
التسليح
مدفع عيار 30 مللى من طراز 2A42
مدفع عيار 7.62 مللى من طراز PKT
قاذف قنابل ألى عيار 30 مللى من طراز AG-17
نظام صواريخ موجهة ATGM
حمولة الذخيرة
عيار 30 مللى : 500 طلقة
عيار 7.62 مللى : 2000 طلقة
القنابل عيار 30 مللى : 400 طلقة
الصواريخ الموجهة : 4


يتبع إن شاء الله .....

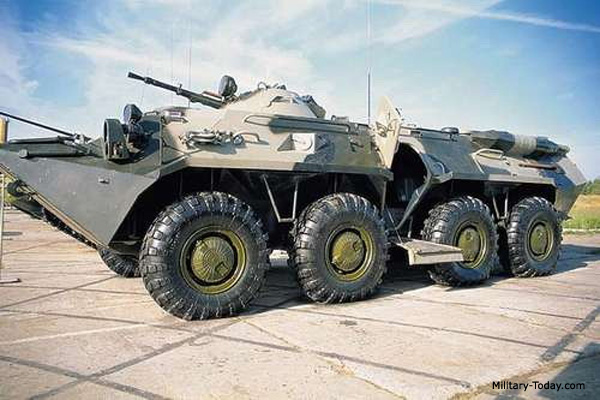

ناقلة الجنود المدرعة BTR-80



صممت العربة BTR-80 بشكل أساسى كناقلة جنود و تقديم الدعم النارى لهم , لكن يمكنها كذلك القيام بالمهام الأستطلاعية و عمليات الدورية و المراقبة و تمتاز العربة بعجل مقاوم للرصاص و الشظايا كما يمكنها العمل فى حالة تلف عجلتين من جهة واحدة , و دخلت الخدمة فى الثمانينات و أستخدمت فى عدة صراعات , كذلك أستخدمت فى عمليات حفظ السلام التابعة للأمم المتحدة UN , و من الجدير بالذكر أن هذه المدرعة لازالت فى خطوط الإنتاج حيث طلب الجيش الروسى عدد 100 وحدة منها فى عام 2006 .

تم اشتقاق طرازات عديدة منها فيوجد منها عربة الإصلاح و الأستعادة BREM-K , و الإسعاف المدرع BMM و عربة الأستطلاع الكيميائى RkhM-4-01 , كذلك تم تحميل الهاون Nona SVK من العيار 120 مم على الشاسيه حيث دخل الخدمة فى التسعينات , طبعاً العربة برمائية حيث يمكنها حمل 7 جنود غير الطاقم لكل واحد منهم كوة لإطلاق النيران منهم أربعة على اليمين و ثلاثة على اليسار , و تتجهز المدرعة بنظام مقاوم للإشعاعات NBC و نظام إخماد آلى للحرائق و أنظمة متكاملة للتمويه و ونش للأستعادة بقدرة جر 43120 - 60000 نيوتن .

يثبت على العربة برج من نوع BPU-1 يحمل مدفع آلى عيار 12.7 مم من طراز KPTV بمدى أقصى 2 كم و قدرة دوران أفقية 360 و أرتفاع رأسى أقصى 60 درجة مما يفيد فى الأرضى شديدة الأنحدار فى المناطق الحضرية بحمولة ذخيرة 500 طلقة و مدفع رشاش محورى من عيار 7.62 مم PKT بمدى فعال 1.5 كم و حمولة ذخيرة 2000 طلقة , كما تمتلك العربة 6 قواذف لقنابل دخانية عيار 81 مم من نوع 902V بعدد 3 قواذف لكل جانب , فيما تستخدم العربة لإدارة النيران منظار بصرى 1PZ-2 الذى يمكنه التعامل مع الأهداف الجوية و الأرضية , و يستخدم كذلك القائد و السائق أجهزة رؤية بصرية من نوع TNP-B و TKN-3

أما بالنسبة للحركة فتستخدم العربة محرك ديزل من نوع KamAZ-1403 بقوة 260 حصان ثمانى الأسطوانات مبرد بالماء يعطى للعربة سرعة 80 كم / ساعة و مدى 600 كم , بينما تبلغ السرعة فى الماء 9 كم / ساعة .


تخدم المدرعة فى جيوش عديدة هى : أفغانستان , الجزائر , أرمينيا , أذربيجان , بنجلاديش , روسيا البيضاء , كولومبيا , إيستونيا , فنلندا , جورجيا , المجر , كازاخستان , كوريا الجنوبية , كوريا الشمالية , قرغيزستان , مقدونيا , جزر المولدافا , سيريليون , سيريلانكا , السودان , طاجيكستان , تركيا , تركمنستان , أوكرانيا , أوزباكستان , بالإضافة لروسيا بالطبع .

المواصفات العامة


الوزن : 13.6 طن
الطول : 7.7 متر
العرض : 2.9 متر
الأرتفاع : 2.41 متر
النوع : 8×8
الطاقم : 3
حمولة الجنود : 7
نسبة الدفع للوزن : 19.12 حصان / طن
السرعة : 80 كم / ساعة
السرعة فى الماء : 9 كم / ساعة
المدى : 600 كم
أقصى ميل أمامى : 60%
أقصى ميل جانبى : 40%
عائق عمودى : 0.5 متر
خندق : 2 متر



يتبع إن شاء الله .....

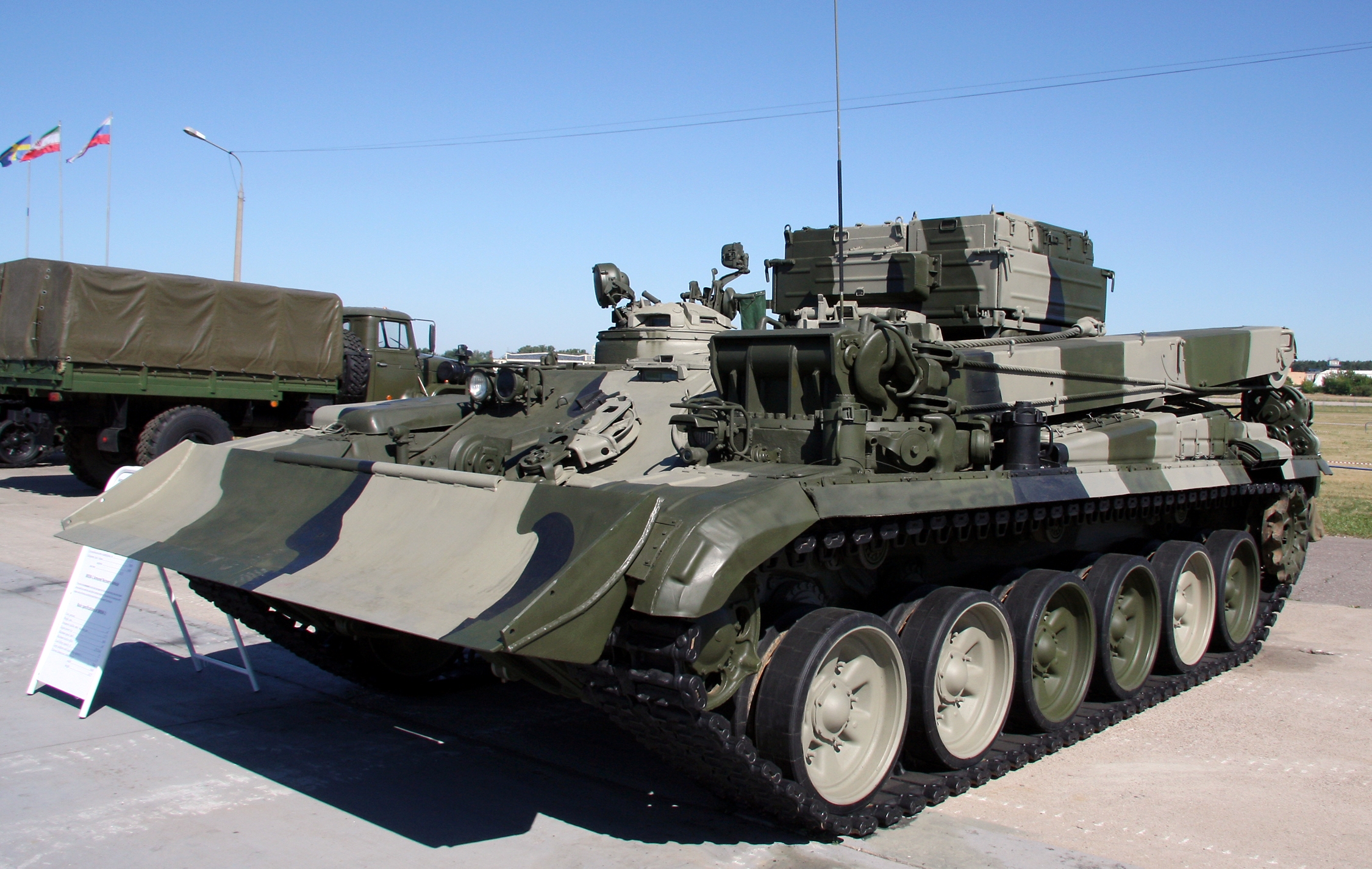

عربة الأستطلاع و الأستعادة BREM-1



صممت هذه العربة لأستعادة الدبابات و المدرعات التالفة جزئياً من أرض المعركة إلى مراكز و ورش التصليح و جر المركبات العالقة فى الأرض و تمتلك العربة التالى :-
  • جرار للسحب
  • رافعة
  • معدات لحام
  • منصة لحمل قطع الغيار
  • شفرة جرف لعمليات الحفر و إزالة الأنقاض

صممت هذه العربة على شاسيه الدبابة T-72 , و تستخدم مدفع رشاش عيار 12.7 , و نظام حماية NBC , و تستخدم محرك ديزل من طراز V-84MS بقوة 840 حصان .

المواصفات العامة

الوزن : 41 طن
الطاقم : 3
السرعة القصوى : 60 كم / ساعة
المدى : 700 كم
قدرة رفع : 12 طن
قدرة سحب : 25 طن

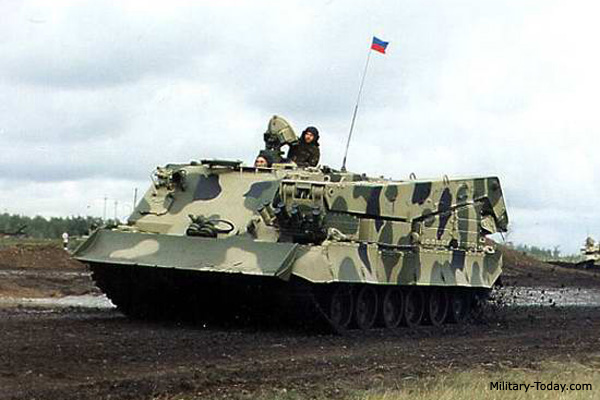

عربة الإصلاح و الأستعادة BREM-80U



صممت هذه العربة لأستعادة الدبابات و المدرعات التالفة جزئياً من أرض المعركة إلى مراكز و ورش التصليح و جر المركبات العالقة فى الأرض و التخديم على المركبات العسكرية خاصة الدبابة T-80 و تمتلك العربة التالى :-
  • جرار للسحب
  • رافعة
  • معدات لحام
  • منصة لحمل قطع الغيار
  • شفرة جرف لعمليات الحفر و إزالة الأنقاض
صممت هذه العربة على شاسيه الدبابة T-80 و تتسلح بمدفع رشاش عيار 12.7 مم و تستخدم محرك غاز توربينى .

المواصفات العامة
الوزن : 46 طن
الطاقم : 4+1
السرعة : 70 كم / ساعة
المدى : 500 كم
قدرة رفع : 18 طن و يمكن أن تصل لـ 30 طن
قدرة سحب : 35 طن و يمكن أن تصل لـ 140 طن

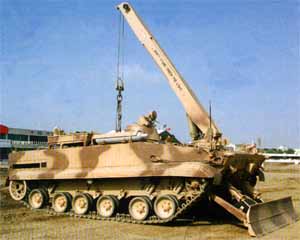

عربة الإصلاح و الأستعادة BREM-L



صممت هذه العربة لأستعادة العربات الخفيفة تحت نيران العدو و تقديم الدعم للطاقم فى عملية الإصلاح و يناط بها الآتى:-

  • أستعادة المركبات العالقة
  • جر العربات على مختلف الأراضى و فى المياه
  • القيام بعمليات اللحام و القطع
  • نقل قطع غيار
  • نقل محركات إلى المركبات
و تتسلح العربة بمدفع رشاش عيار 7.62 مم , و تستخدم محرك ديزل بقوة 450 حصان .

المواصفات العامة
الوزن : 18.7 طن
الطاقم : 3 + 2
السرعة : 71.5 كم / ساعة
السرعة فى الماء : 9 كم / ساعة
المدى : 600 كم
قدرة السحب للونش الرئيسى : 14 - 16 طن
قدرة الرافعة : 5 طن يمكن زيادتها إلى 11 طن

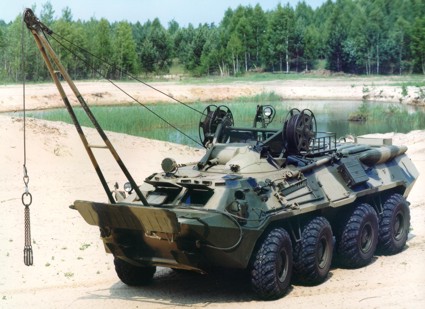

عربة الإصلاح و الأستعادة BREM-K



صممت هذه العربة لتقديم الدعم اللوجيستى للوحدات المسلحة بعربات BTR-80 , حيث توفر العربة عمليات الإصلاح و الرفع و اللحام الكهربى و سحب المركبات التالفة تماماً من أرض المعركة أو من الماء , و تستخدم هذه العربة شاسيه الـ BTR-80 و هى مجهزة ببرج يحمل مدفع رشاش عيار 7.62 مم و جهاز حماية NBC و جهاز إخماد آلى للنيران و تستخدم العربة محرك ديزل بقوة 260 حصان .

المواصفات العامة
الوزن : 14.5 طن
الطاقم : 4
السرعة : 80 كم / ساعة
السرعة فى الماء : 9 كم / ساعة
المدى : 600 كم
قدرة الرفع : 1.5 طن
قدرة السحب : 6 طن يمكن أن تصل إلى 15 طن

يتبع إن شاء الله .....

عودة
أعلى
