تدريع دبابات المعركة الرئيسية

[الفريد]

رد: تدريع دبابات المعركة الرئيسية

Leopard AS1

Armour protection:
Frontal Turret Armour: 209-273mm KE, 252-332mm vs HEAT. Vulnerable GPS area.
Frontal Hull Armour: Thin Steel armour







​



[الفريد]

رد: تدريع دبابات المعركة الرئيسية

T 90

T-90 turret projection without Kontakt-5 could thus be 38cm x 0.92 + 43.5cm x 0.56 = 59cm KE (the free edge effect will reduce this further to 0.95 x 59cm or 56cm KE) and 38cm + 43.5cm x 0.79 = 72cm HEAT.

Kontakt-5 coverage seems to be about 50%.

​



[الراية]

رد: تدريع دبابات المعركة الرئيسية

ماذا عن الدبابة T 90 ms ؟



[الفريد]

رد: تدريع دبابات المعركة الرئيسية

T-84M Oplot-M

vs KE mm
Turret: 850-1100
Glacis: 680-720

vs HEATmm
Turret: 1250-1600
Glacis: 960-1040

​



[الفريد]

Leclerc

vs KE (mm
Turret: 400-700+
Glacis: 600
vs HEAT (mm
Turret: 1400-1750 Glacis 1060​



[الفريد]

Leclerc

vs KE (mm
Turret: 400-700+
Glacis: 600
vs HEAT (mm
Turret: 1400-1750 Glacis 1060​

اعتذر ادرج كود صورة الخطأ وغير قادر على تعديل



[الفريد]

Chinese Type-99

vs KE /ERA
Turret: 740-800
Glacis: 450-630​

vs HEAT /ERA​

Turret: 1050
Glacis: 560-860
​



[هيثم محمد عبد الله]

بالنسبة لفاعلية التدريع ضد القذائف نريد مقارنة .................؟؟؟؟؟؟؟؟؟؟؟؟؟



[هيثم محمد عبد الله]

وماهي افضل الانواع من بين هؤلاء.....................؟؟؟؟؟؟؟؟؟؟؟؟



[MS]

رد: تدريع دبابات المعركة الرئيسية

M60A3 TTS

Armour protection:
Frontal Turret Armour: ~224-280mm
Side Turret Armour: ~146mm
Front Hull Armour: ~214mm
Side Hull Armour: ~66mm






​

هل متأكد أنها M60A3 TTS الفرق واضح بين التي في الصورة وهذه
M60A3 TTS مغربية



[هيثم محمد عبد الله]

ما هو الاعلى كفائة في الدروع من حيث التصميم بشكل عام



[الفريد]

هل متأكد أنها M60A3 TTS الفرق واضح بين التي في الصورة وهذه
M60A3 TTS مغربية

هي ذاتها ولاكن المغربية مضاف اليها درع تفاعلي



[الفريد]

ما هو الاعلى كفائة في الدروع من حيث التصميم بشكل عام

درع الابرامز الامريكية



[MS]

هي ذاتها ولاكن المغربية مضاف اليها درع تفاعلي

من أساسيات هذا التطوير هي الدروع التفاعلية باطبع إلى جانب Tank Thermal Sight وإمكانية إطلاق APFSDS لذالك تساءلت عن الصورة شكرا



[هيثم محمد عبد الله]

ارجو شرح معادلة الدروع مع المقذوفات بشكل مبسط ............ وشكرا على المجهود الرائع



[فلانكي]

رد: تدريع دبابات المعركة الرئيسية




m60 يا اخي من جيل t-62

ومن ثم قارن بين بين t-72 m &t-72b ستجد كم ان روس (السوفيات سابقا ) "نصابين" خاصة على العرب

يااخي لايوجد فرق بين النسختين

النسخة t-72 m هي نسخة مخففة معدة للتصدير

والفرق ان النسخة التصديرية لايحتوي برجها على الرمل



[TIGERSHARK]

السلام عليكم ورحمة الله وبركاته

رد: تدريع دبابات المعركة الرئيسية




اخي عندما يبعونك نسخة مخفضة المعاير من النسخة الاصلية ماذا تسمي هذا (يعني انت مفكر نفسك مشتري دبابة حديثة تقارع الدبابات الغربية الحديثة ولاكن امر ليس كذلك )

الأمور نسبية .. لا يوجد من يبيع أحدث تقنياته .. ومع ذلك منتجات السوفييت كانت متناسبة مع أسعارهم وذات أداء مقبول فى ساحات المعارك ...



[Sultan44]

رد: تدريع دبابات المعركة الرئيسية

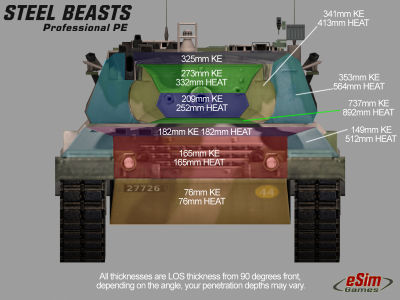

Leopard AS1

Armour protection:
Frontal Turret Armour: 209-273mm KE, 252-332mm vs HEAT. Vulnerable GPS area.
Frontal Hull Armour: Thin Steel armour







​

المعلومات هذي من Steel beasts .. لعبة رائعة وأنصح بها, وهي تحايك قتال الدبابات الحقيقي وتستخدم لتدريب العساكر في بعض البلدان



[عمر عمر]

ارجو شرح معادلة الدروع مع المقذوفات بشكل مبسط ............ وشكرا على المجهود الرائع

آلية ثقب الدرع mechanics of perforating تخضع لحسابات وعمليات معقدة لحد كبير ، التي حتى الآن لم توضح وتفسر بشكل كامل بالمعنى العلمي المجرد ، إلا أن مجموع العمليات المعادلة والمساوية للطاقة الحركية للمقذوف بالنسبة للعمل الحاصل والمتحقق في عملية الاختراق ثم الثقب النهائي لتدريع الهدف ، يمكن التعبير عنها رياضياً بالمعادلة التالية :

​

حيث أن = w وزن المقذوف بالرطل ، v = سرعة المقذوف (قدم/ثانية) ، = d قطر المقذوف (أنش) ، = t سمك اللوح المدرع الذي وقع عليه الاختراق (بوصة) ، = k مقدار ثابت يعتمد على المقذوف ولوح الدرع (عادة يساوي 106) ، = n مقياس ثابت (عادة يساوي 1.414) . وهكذا يمكن الاستنتاج من هذه المعادلة أنه يمكن تحسين القدرة على اختراق الدروع إما بزيادة سرعة الفوهة (v) أو بزيادة قطر المقذوف (d) .



[su33]

موضوع رائع شكراً
