يعتبر سلاح المدفعية الأميركي من أهم الأسلحة التكتيكية البرية و هو لا يقل شأنا
عن سلاح الجو و البحر الأميركي
و يضم مجموعة مميزة و متطورة من كافة أنواع قطع المدفعية هذا الموضوع يعرض أهم قطع سلاح المدفعية الأميركية
و هو محدث باستمرار

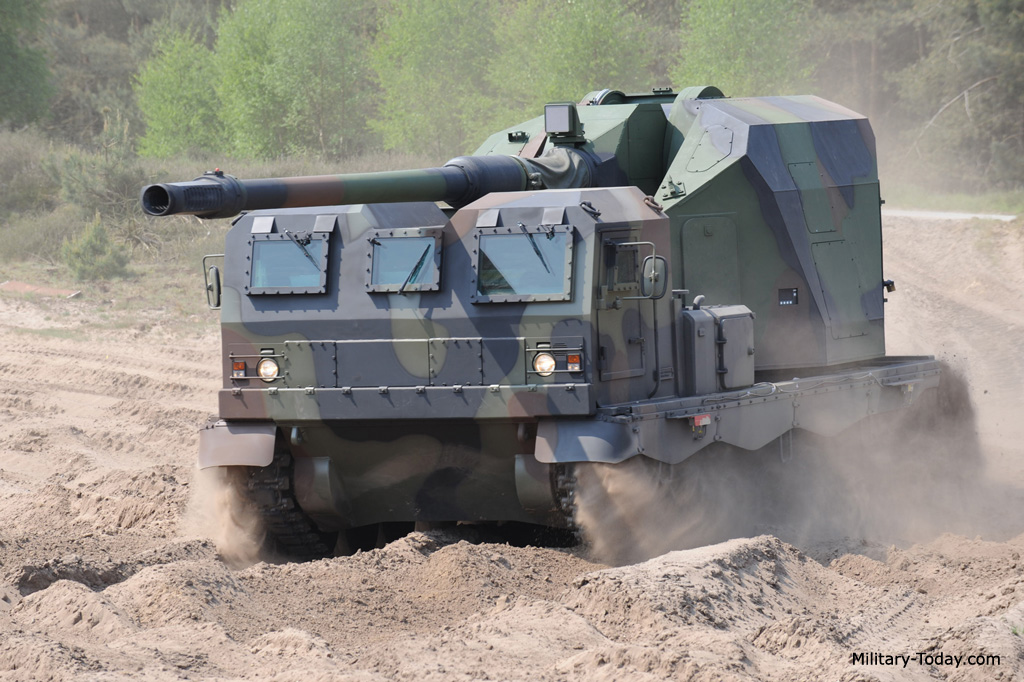

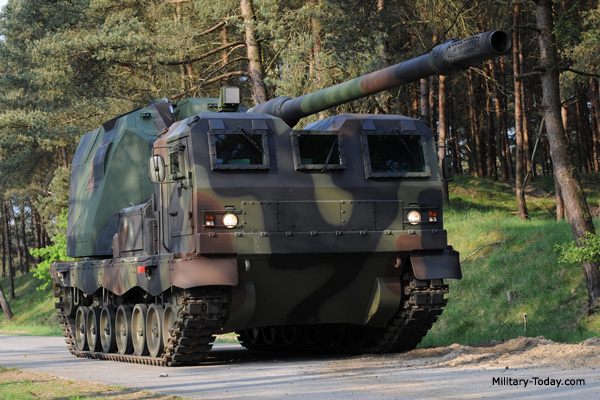

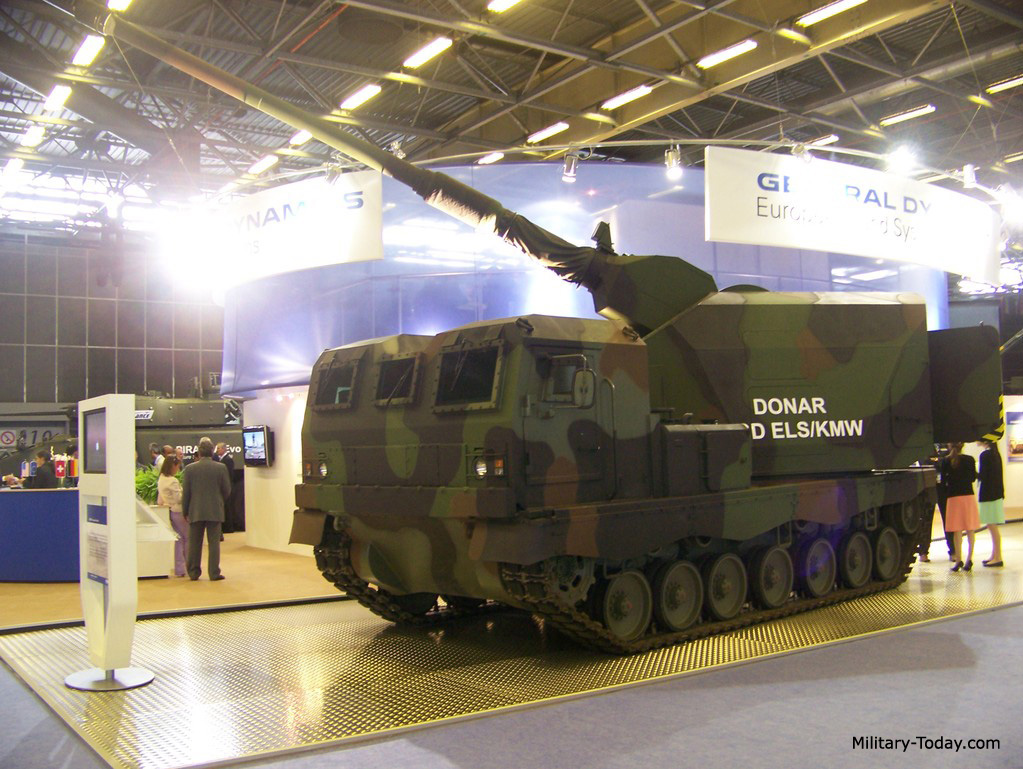

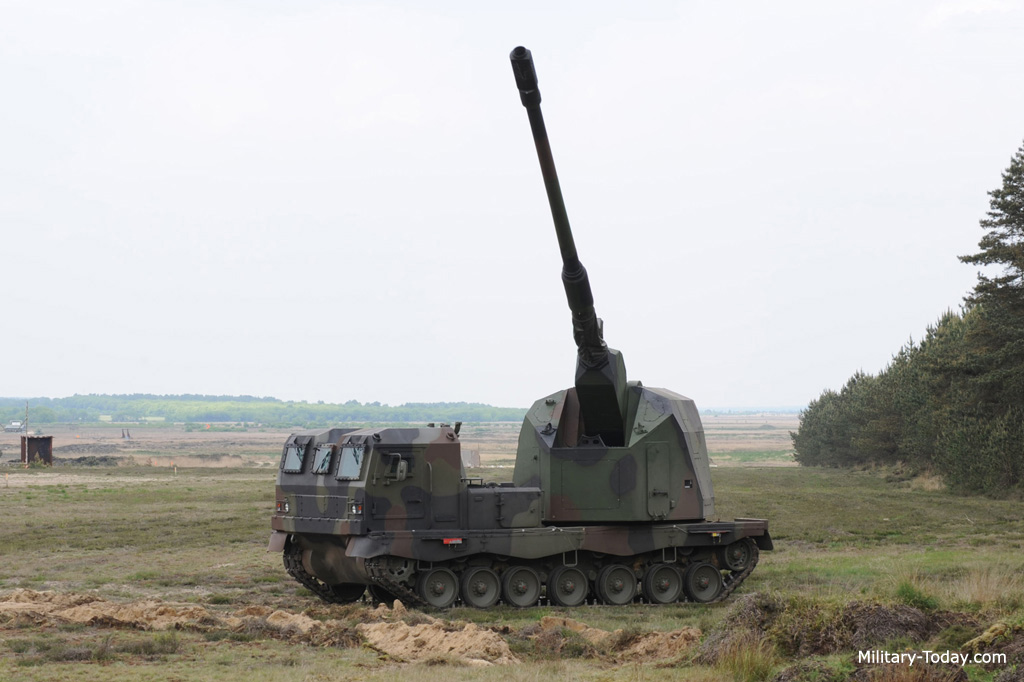

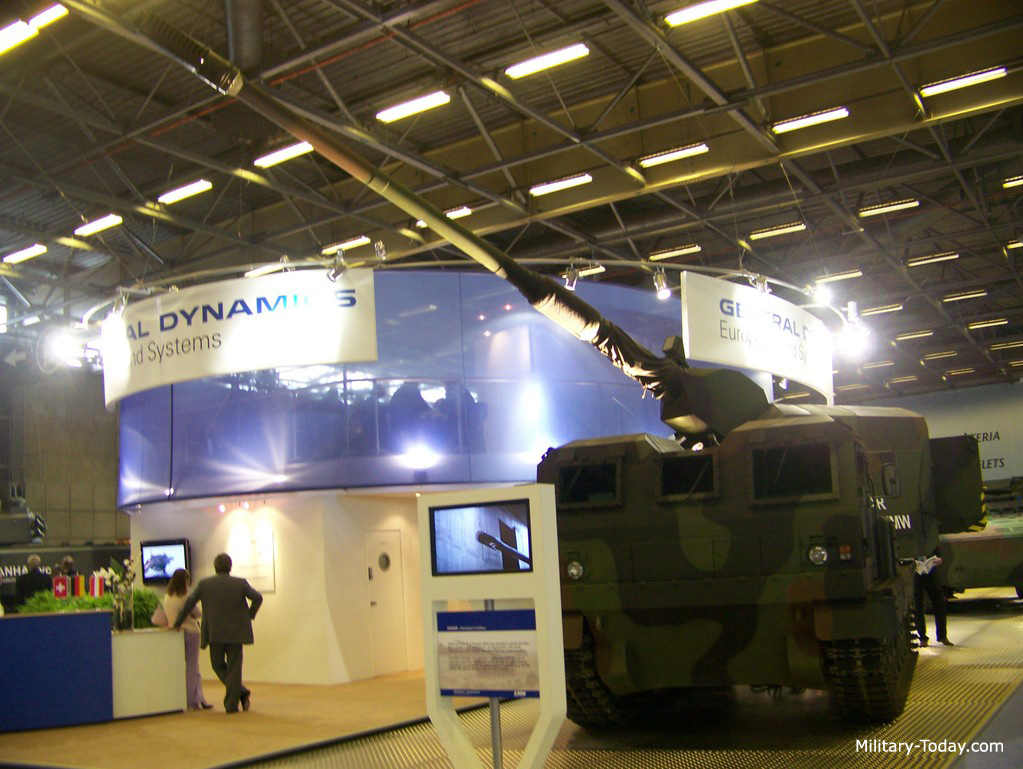

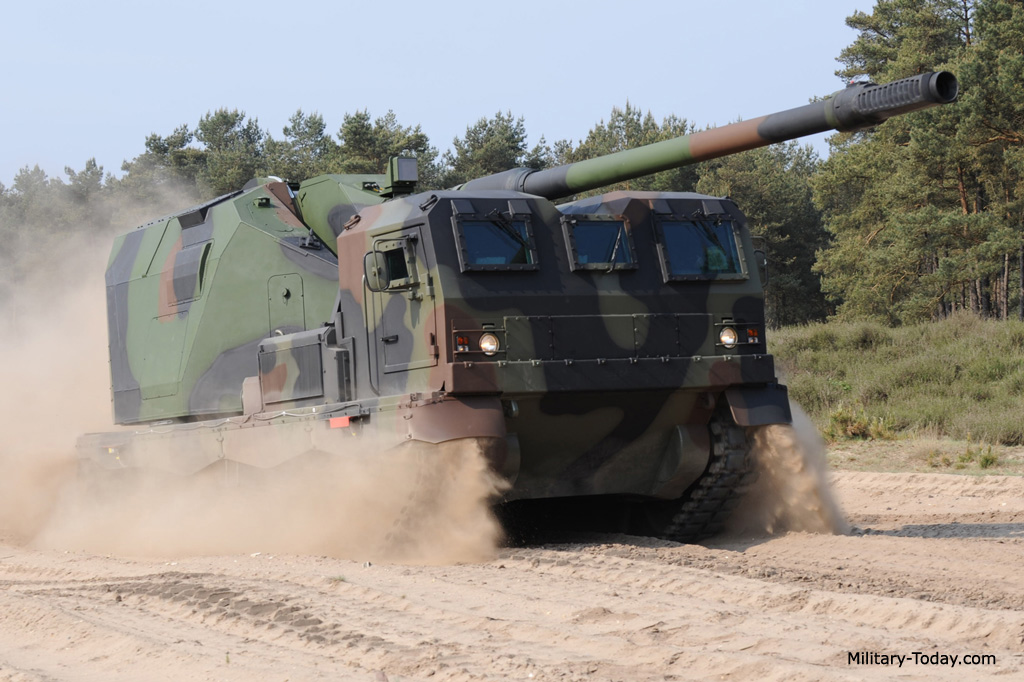

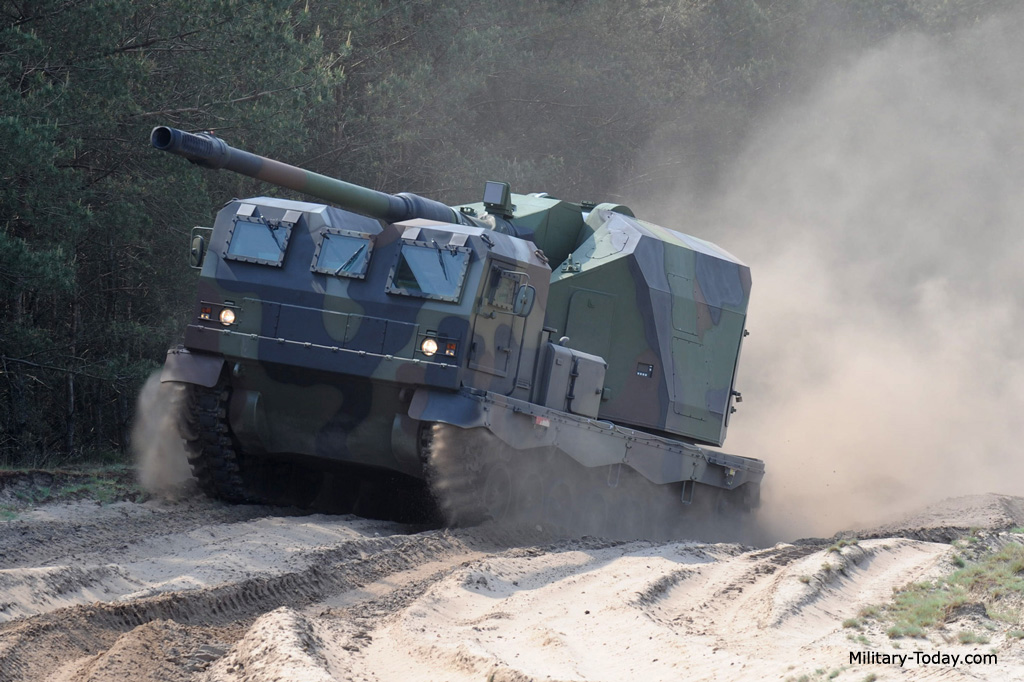

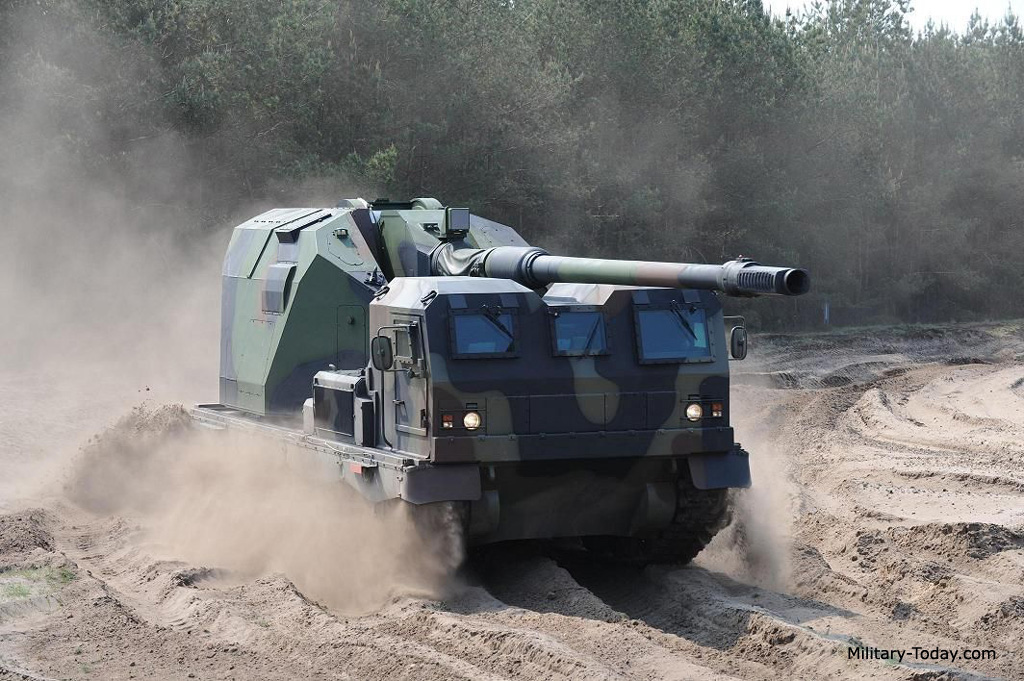

المدفع الذاتي الحركة Donar ملم 155


هو صناعة أميركية ألمانية مشتركة و ضعت الدولتان أحدث تقنياتهم في هذا المدفع
ولكم أن تتخيلوا مدى الرعب و القوة في هذا المدفع من الأسماء التي أطلقت عليه :
مدفع بعد الله - المدفع الوثني الجرماني
مدفع الرعد - المدفع الثور


تم الكشف عن هذا المدفع في 2008


من عيار 155 ملم التلقيم و تحديد الأهداف
و اطلاق النار و التوجيه كلها ألية بالكامل



قذائفه وصلت لمسافة 40 كم


يطلق 6 قذائف بالدقيقة و يمكن زيادتها الى 8 قذائف


به نظام لمكافحة النار


يستوعب بداخلة 30 قذيفة و ترافقة شاحنة للذخيرة


عدد أفراد الطاقم 2 سرعته 60 كم



يقطع مسافة 500 كم دون التزود بالوقود

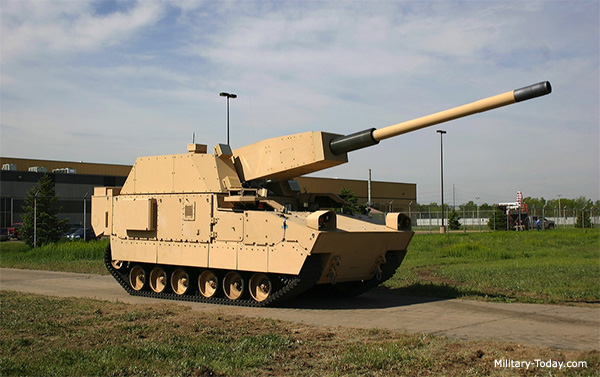

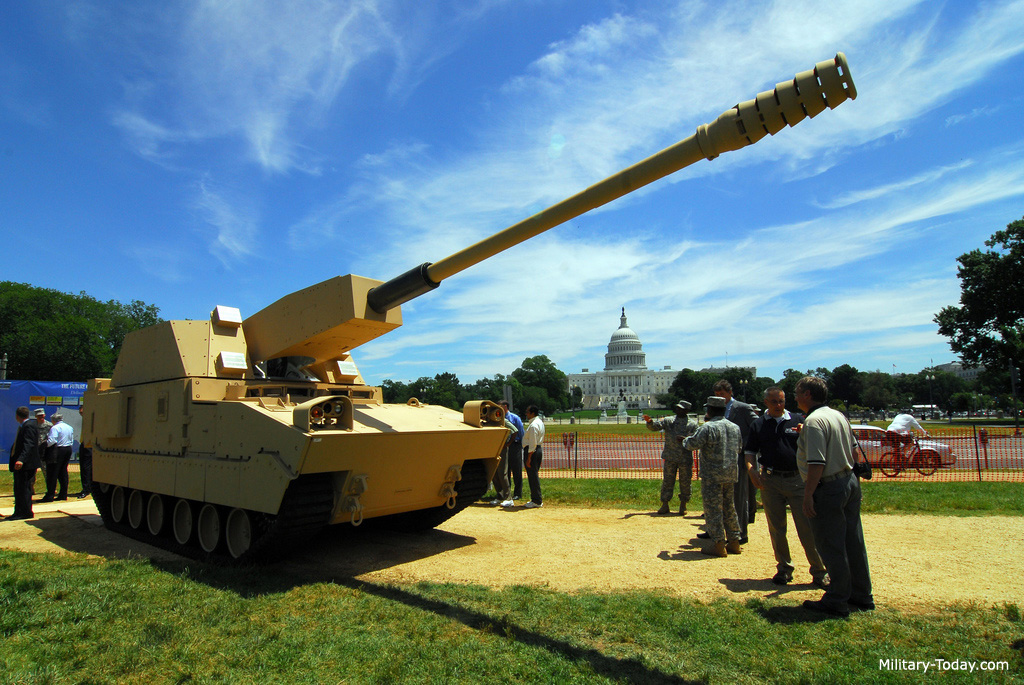

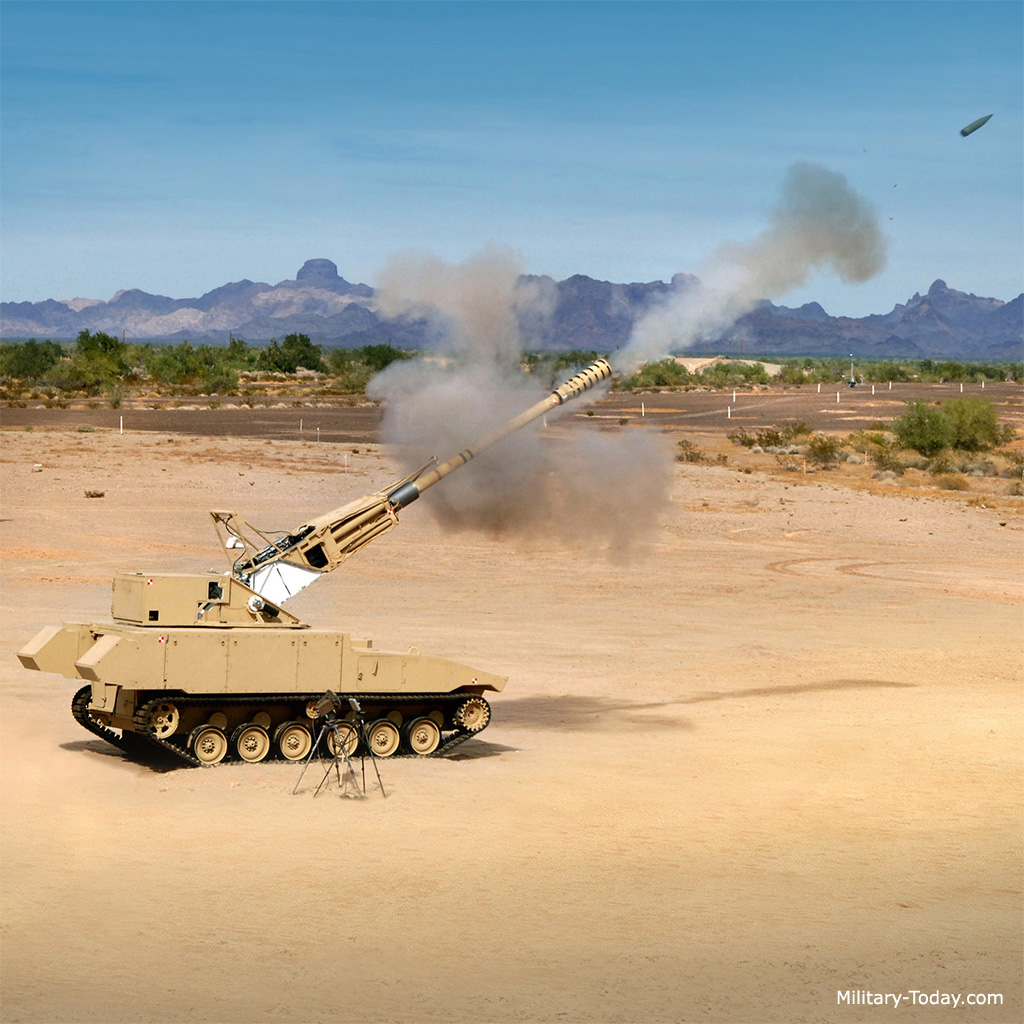

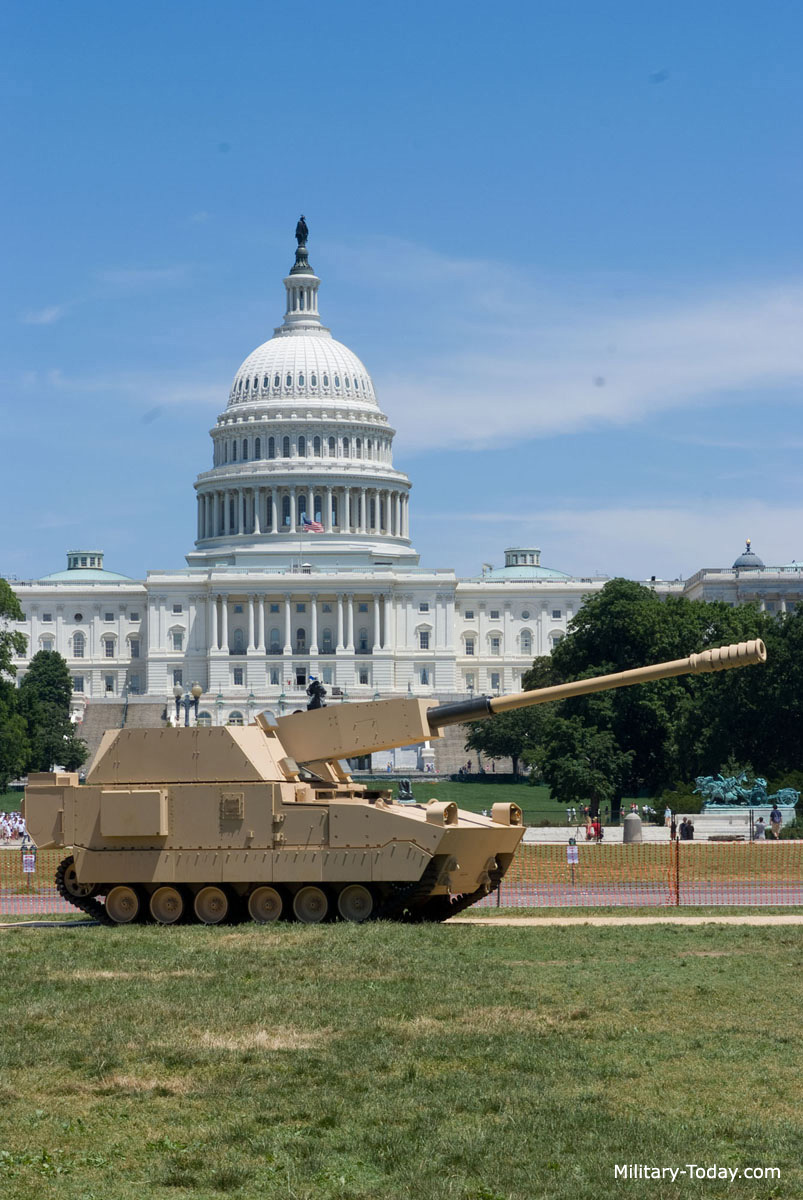

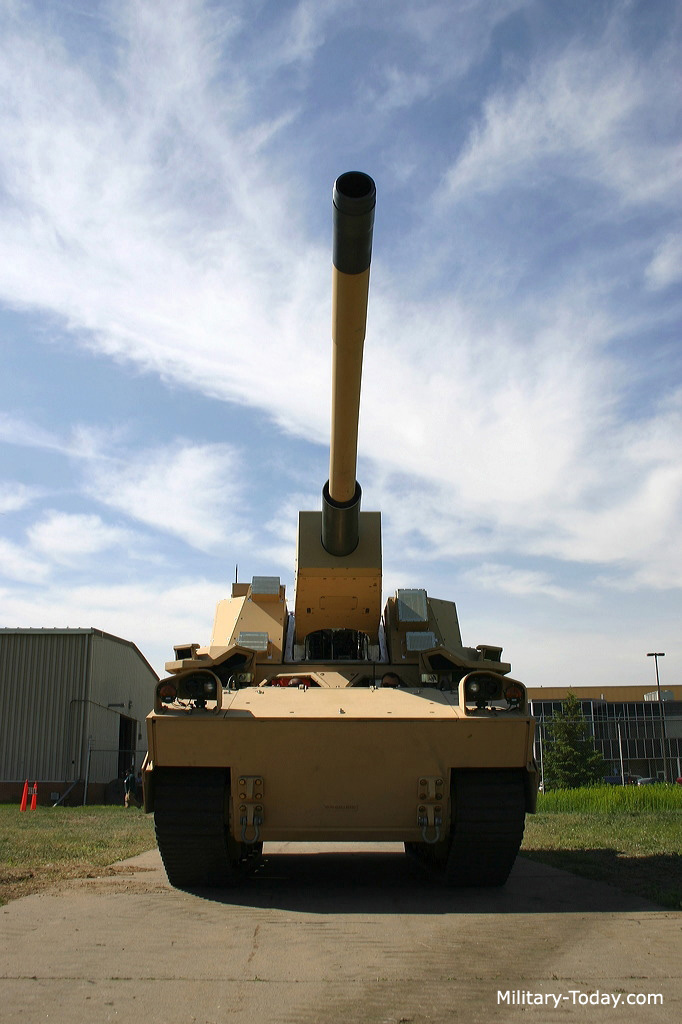

المدفع الذاتي الحركة 155 ملم XM1203 NLOS-C


هو أحدث مدفع ذاتي الحركة لدى الجيش الأميركي يتوقع أن يدخل الخدمة عام 2014


أنظمة الحواسب تتحكم في كل شي بهذا المدفع و هي متصلة مباشرة بالأقمار الصناعية و طائرات الاستطلاع بدون طيار

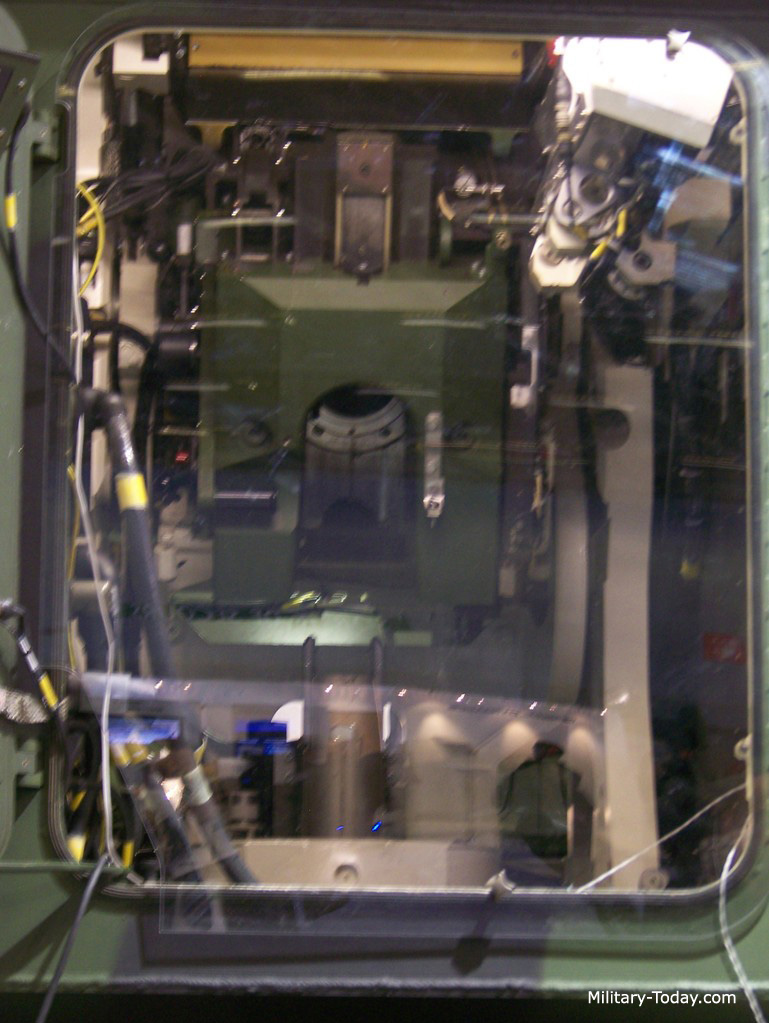

يعتمد نظام فريد و متطور في التلقيم
و الطاقم لا يتعامل نهائيا مع القذائف
يستطيع الانتقال من هدف الى هدف دون تأخير


مدى قذائفه 30 كم هو دقيق الاصابة و لا يخطىء
يطلق 10 قذائف كل دقيقة يضم بداخله 24 قذيفة


عدد أفراد الطاقم 2
يستخدم المحرك الهجين ديزل و كهرباء
يسمى بالمدفع الصامت لانه يسير بصمت كامل

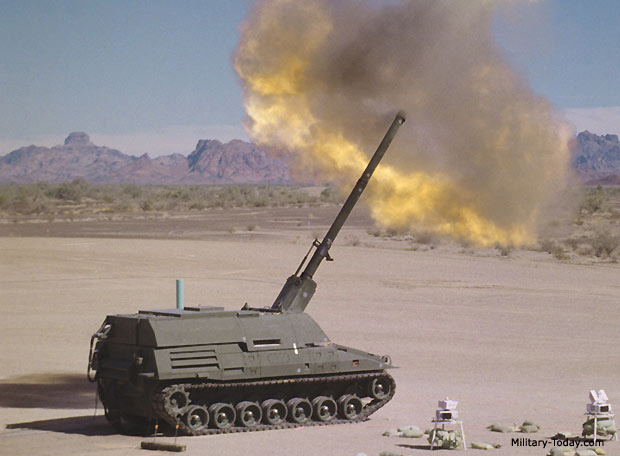

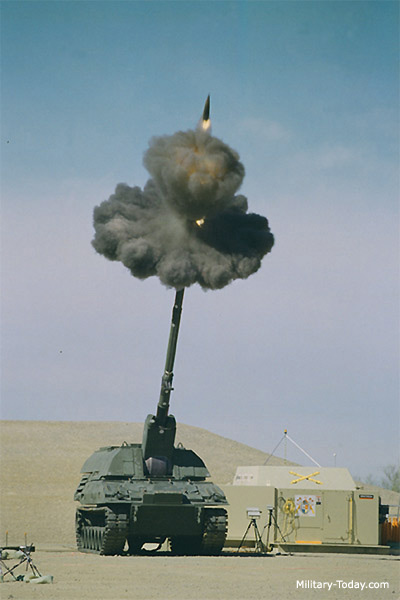

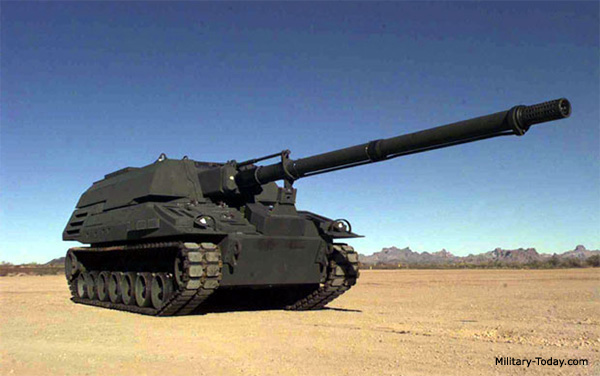

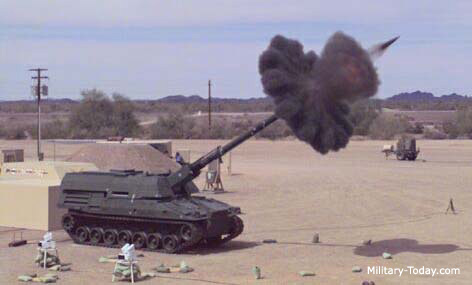

المدفع الذاتي الحركة XM2001 Crusader


بدأ تطويره عام 1999 هو من عيار 155 ملم يطلق 10 قذائف كل دقيقة
مدى القذائف 40 كم يتسع بداخله الى 48 قذيفة



مركبة الذخيرة المرافقة تفرغ 15 طن في 5 دقائق




به نظام متظور لتحديد الأهداف و يتلقى الاحداثيات بشكل مستمر من محطات الاستطلاع الأميركية


عدد افراد الطاقم 3 و تبلغ سرعته67 كم

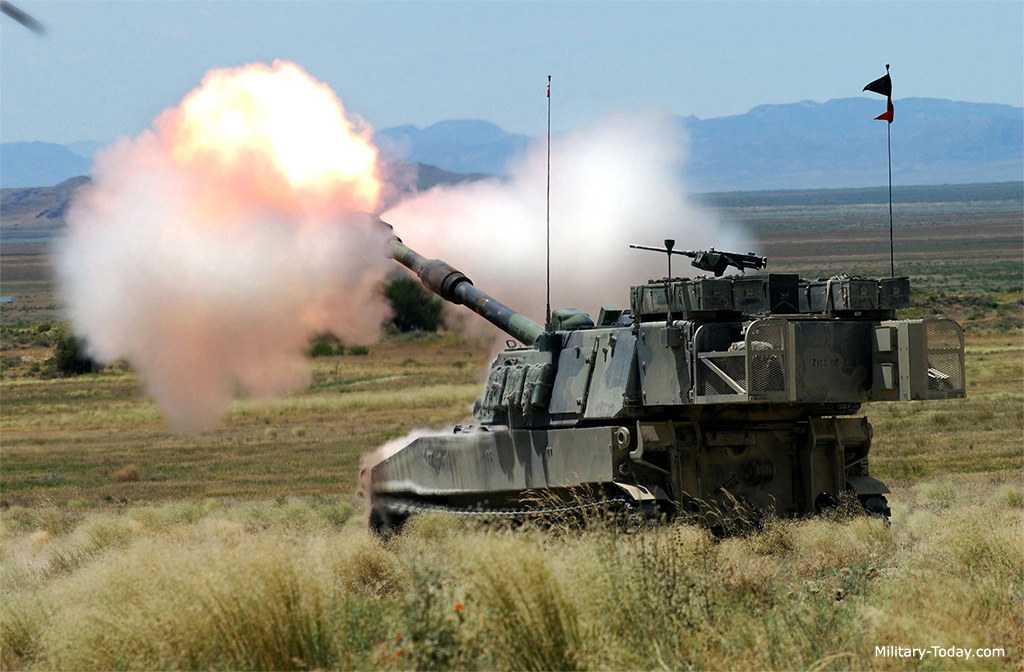

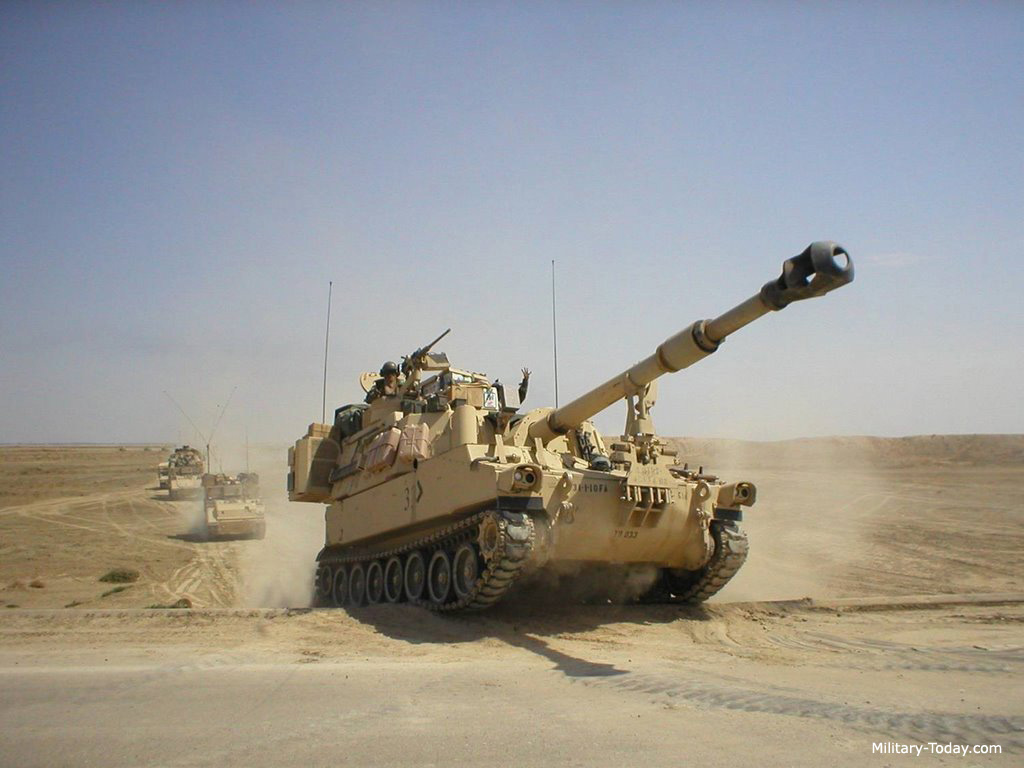

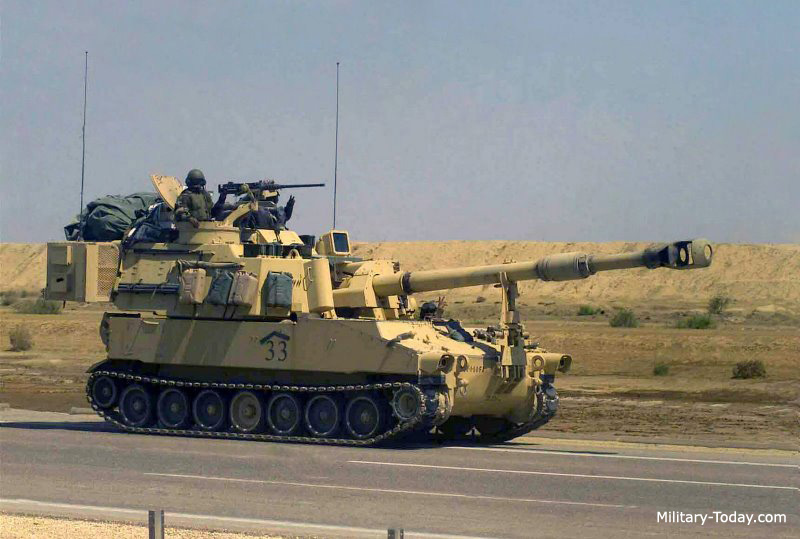

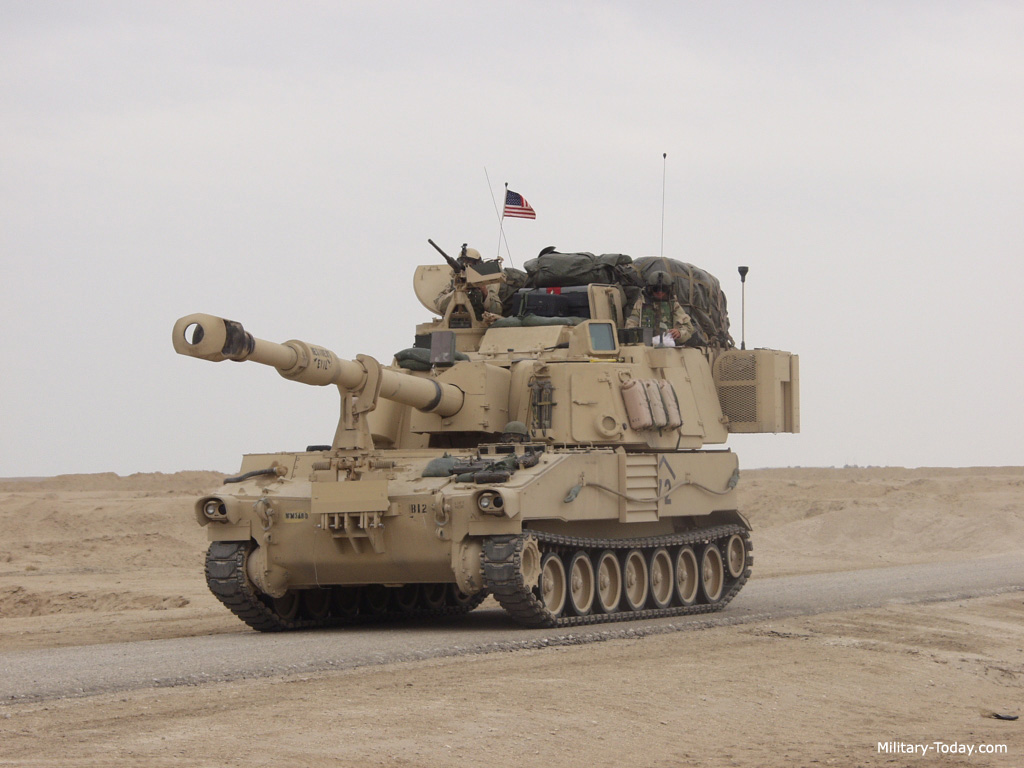

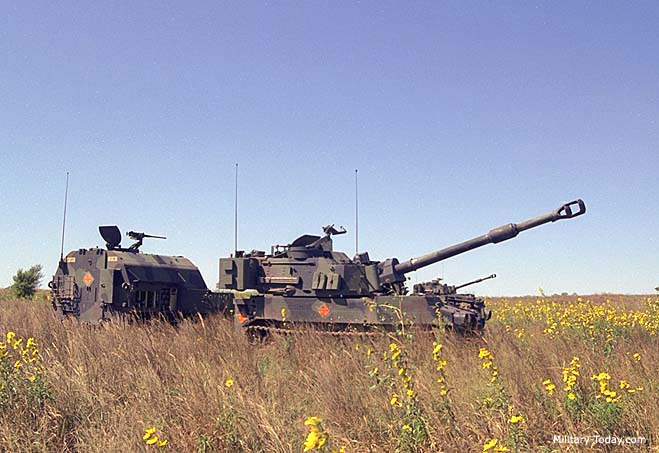

المدفع الذاتي الحركة 155 ملم M109A6 Paladin

دخل الخدمة عام 1991 و لايزال الجيش الأميركي يعتمد عليه بسبب كفائته القتالية
المدفع بلادين من عيار 155 ملم


مدى قذائفه 40 كم و يطلق 4 قذائف بالدقيقة يمكنه التحول من حالة المسير الى حالة اطلاق النار خلال 60 ثانية


يتسع مخزنه الداخلي ل 39 قذيفة
به مدفع رشاش عيار 12.7 ملم مع 500 طلقة و قاذفة قنابل ألية من عيار 40 ملم


عدد افراد الطاقم 5 و تبلغ سرعته 65 كم


يسير لمسافة 350 كم


شارك في حرب تحرير الكويت و غزو العراق

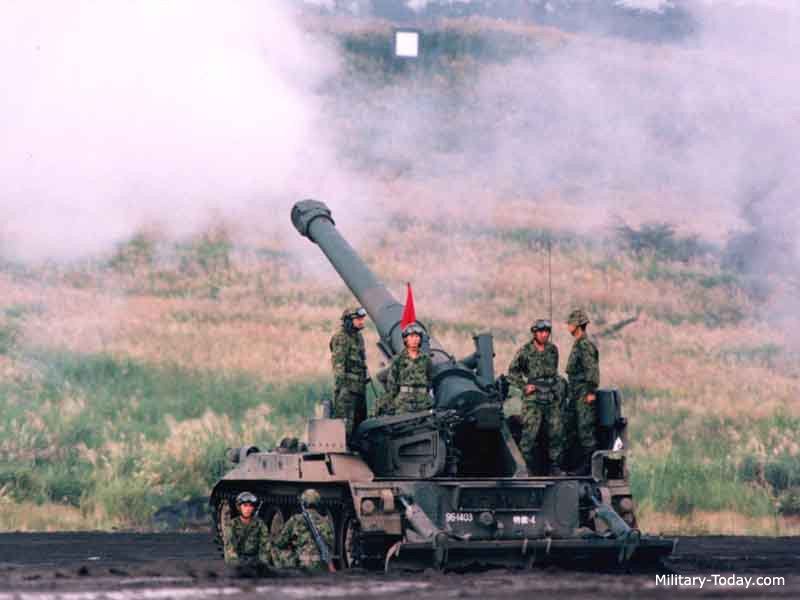

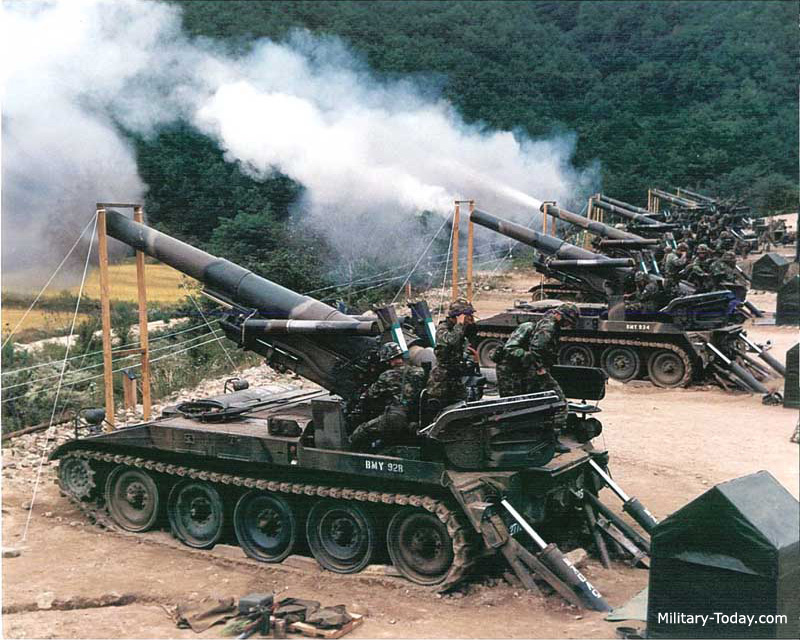

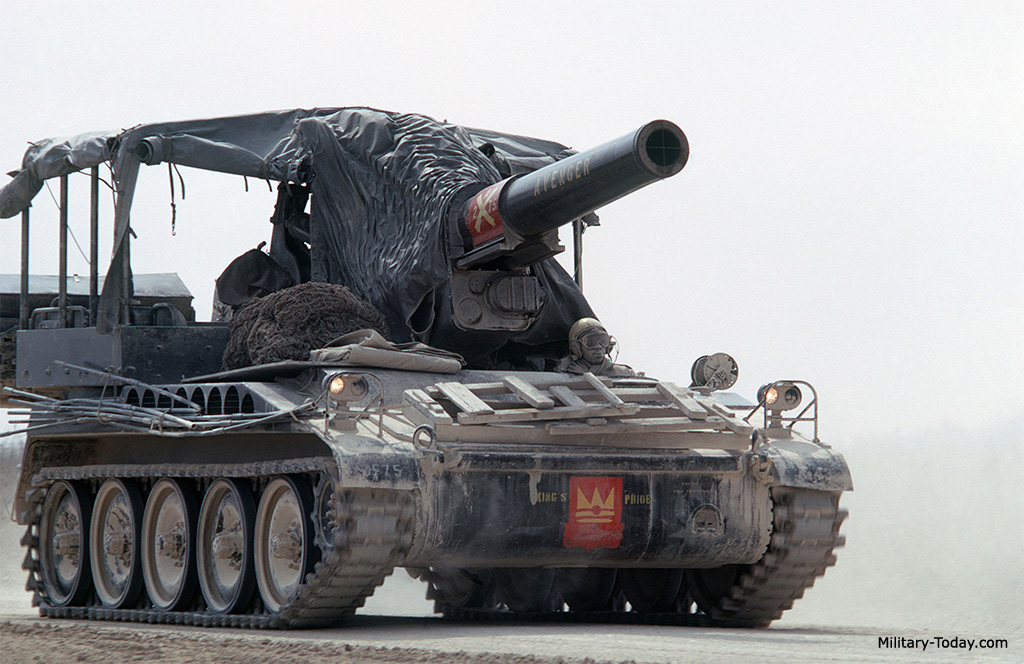

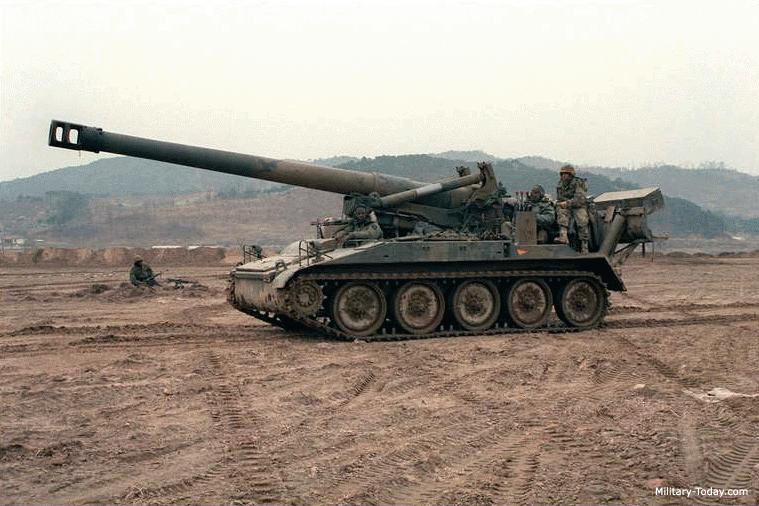

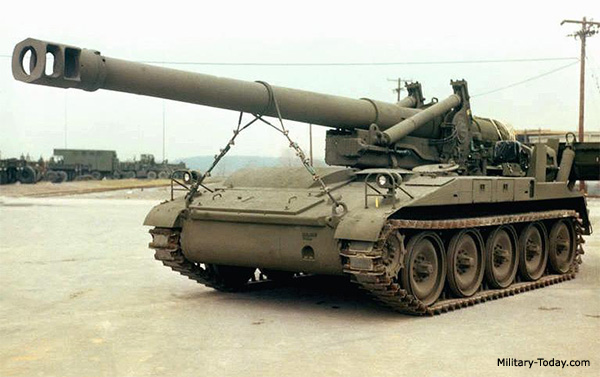

المدفع الذاتي الحركة 203 ملم M110


هو اقوى مدفع ذاتي الحركة في أميركا دخل الخدمة عام 1961 أخر مهمة قتالية له كانت عاصفة الصحراء و بعدها أحيل للتقاعد لكنه لايزال يخدم في عدد من الدول مصر، اليونان اليابان، المغرب، باكستان، كوريا الجنوبية واسبانيا وتايوان وتركيا



لدى ايران أعداد منه و بعضها في الخدمة لكنها تعاني من نقص قطع الغيار و كان له اثر كبير في حرب فيتنام


مدى المدفع 17 كلم



يطلق قذيفة واحدة كل دقيقة
عدد افراد الطاقم 5 سرعته 55 كم
يسير لمسافة 520 كم



التعديل الأخير بواسطة المشرف:

كاميكازي الامارات

صـقــر الإمــارت
خـــــبراء المنتـــــدى
إنضم
26 يوليو 2008
المشاركات
19,849
الإعجابات
56,666
النقاط
15,217
#2
رد: سلاح المدفعية الأميركي

ممتاز يا فادي الشام ... مواضيعك نوعية ورائعة ...

تقبل تقييمي المتواضع


samy

لــــواء
إنضم
23 يناير 2012
المشاركات
580
الإعجابات
10
النقاط
260
#3
رد: سلاح المدفعية الأميركي


اعتقد مشروع انتاجه الغي


samy

لــــواء
إنضم
23 يناير 2012
المشاركات
580
الإعجابات
10
النقاط
260
#5
رد: سلاح المدفعية الأميركي

او ففففففففففففف نسيت التقييم اخوي

ف

فادي الشام

Guest
#6
رد: سلاح المدفعية الأميركي

صح اخي ان مشروع المدفع XM2001 Crusader
قد توقف في عام 2003 تقريبا لكن الجيش الأميركي استفاد من ميزاته و قدراته في تطوير أنواع أخرى


tom14cat

خـبيـر عســكري
إنضم
21 ديسمبر 2008
المشاركات
4,469
الإعجابات
205
النقاط
404
#7
رد: سلاح المدفعية الأميركي




صراحة يعجبني في مدفع XM1203 NLOS-C توجيه القذائف بنظام الـGPS فهو سيمنح القوات الارضية قدرة عالية على تدمير الاهداف الصعبة بأقل قدر ممكن من الذخيرة .


samy

لــــواء
إنضم
23 يناير 2012
المشاركات
580
الإعجابات
10
النقاط
260
#8
رد: سلاح المدفعية الأميركي




صراحة يعجبني في مدفع xm1203 nlos-c توجيه القذائف بنظام الـgps فهو سيمنح القوات الارضية قدرة عالية على تدمير الاهداف الصعبة بأقل قدر ممكن من الذخيرة .
اهم مميزاته هو محرك كهربائي يجعلوه صامت حتى لو مر من جانبك


tom14cat

خـبيـر عســكري
إنضم
21 ديسمبر 2008
المشاركات
4,469
الإعجابات
205
النقاط
404
#9
رد: سلاح المدفعية الأميركي

اهم مميزاته هو محرك كهربائي يجعلوه صامت حتى لو مر من جانبك
لا تنسى اخي ان هناك نواحي سلبية ايضاً لهذا الجانب ..

1- يجب ان يكون لديك مصدر طاقة مختلف(كهرباء) في ميدان القتال لإعادة شحن هذه العربات
2- المحركات الكهربائية معرضة للاعطال والكهرباء معروفة في البيئات السيئة .


samy

لــــواء
إنضم
23 يناير 2012
المشاركات
580
الإعجابات
10
النقاط
260
#10
رد: سلاح المدفعية الأميركي

لا تنسى اخي ان هناك نواحي سلبية ايضاً لهذا الجانب ..

1- يجب ان يكون لديك مصدر طاقة مختلف(كهرباء) في ميدان القتال لإعادة شحن هذه العربات
2- المحركات الكهربائية معرضة للاعطال والكهرباء معروفة في البيئات السيئة .
انا قبل سنة تقريبا شفت تقرير على قناة دسكيفري يوضح فيها امكانات المدفع المحرك هو هجين لا اتذكر كهربائي مع غاز ام كهربائي مع ديزل الشق الكهربي هو الثاني وليس اساسي وهذا يعطي مدى اطول


Eagle Killer SA

كاسبر ضباء
إنضم
20 أكتوبر 2010
المشاركات
1,207
الإعجابات
2,570
النقاط
917
الدولة
Saudi Arabia
#11
رد: سلاح المدفعية الأميركي

اشكرك اخي فادي تقييم
عندما يتم اطلاق قذيفة مدفعية يتم وضع علبة خلف القذيفة ماهي


tom14cat

خـبيـر عســكري
إنضم
21 ديسمبر 2008
المشاركات
4,469
الإعجابات
205
النقاط
404
#12
رد: سلاح المدفعية الأميركي

انا قبل سنة تقريبا شفت تقرير على قناة دسكيفري يوضح فيها امكانات المدفع المحرك هو هجين لا اتذكر كهربائي مع غاز ام كهربائي مع ديزل الشق الكهربي هو الثاني وليس اساسي وهذا يعطي مدى اطول
ممكن ... مثل مبدأ سيارات لكزس الهجينة ( بنزين + كهرباء ) .

ف

فادي الشام

Guest
#13
رد: سلاح المدفعية الأميركي

سلاح المدفعية الأميركي

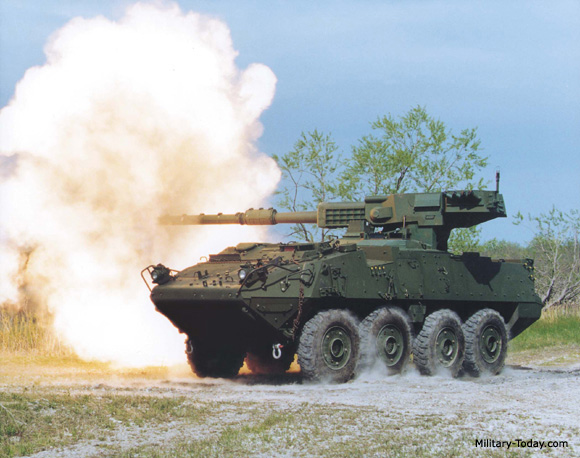

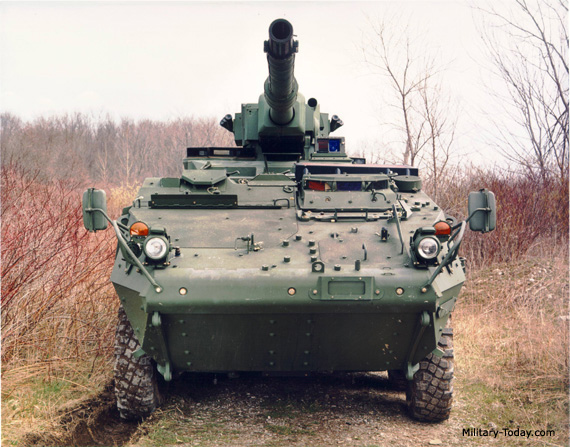

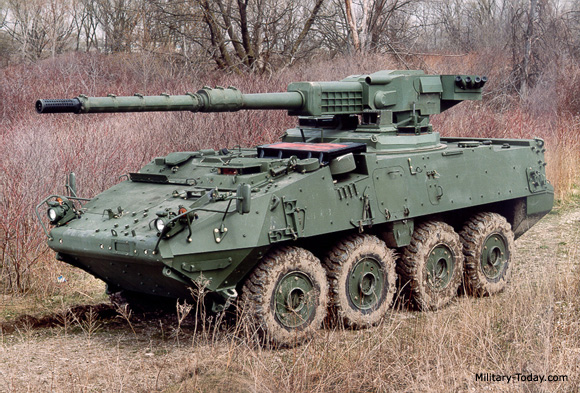

مدفع الدعم الناري M1128 سترايكر105 ملم


دخل الخدمة عام 2007 صمم لتقديم الدعم الناري المباشر لوحدات المشاة المتقدمة
و أحيانا يقوم بمهمام دبابات القتال الرئيسية


مسلح بمدفع من عيار 105 ملم مزود بملقم ألي ذاته المستخدم في الدبابة M1 أبرامز
يطلق القذائف الحارقة و المتفجرة و المضادة للدروع و يشكل تهديد خطير للدبابات الحديثة
به مخزن داخلي يتسع ل 18 قذيفة



مزود برشاش 12.7 ملم مع 400 طلقة
و 3 رشاشات 7.62 ملم مع 400 طلقة

دروعه توفر الحماية من القذائف
عيار 14.5 ملم و قاذفات الأر بي جي
به نظام لاطفاء الحرائق
عدد أفراد الطاقم 3



سرعته 100 كم
يقطع 530 كم دون التزود بالوقود

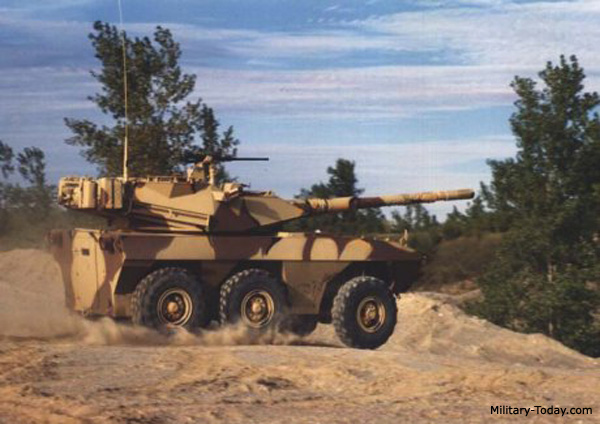

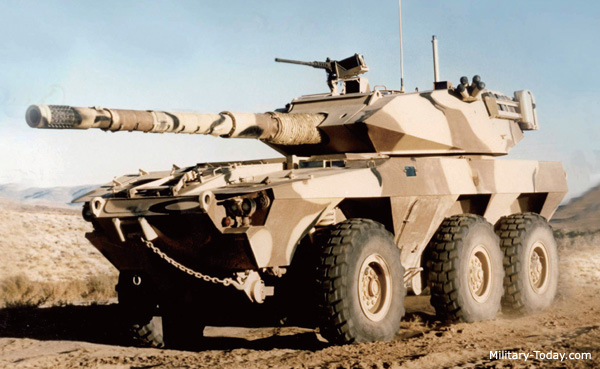

مدفع الدعم الناري 105 ملم V600 Commando المغوار


دخل الخدمة عام 1983 و لايزال يخدم
في عدد من دول العالم
صمم ليقدم الدعم الناري للوحدات الخاصة
مزود بمدفع 105 ملم عديم الارتداد و يطلق كافة أنواع القذائف لدى حلف شمال الأطلسي
المخزن يتشع ل 32 قذيفة
مزود برشاش 12.7 ملم
و رشاش 7.62 ملم مع 4600 طلقة
يستخدم نظام التدريع بي سي
و يوفر الحماية من القذائف من عيار 14.5 ملم
عدد افراد الطاقم 4
سرعته 86 كم و يقطع مسافة 640 كم



tom14cat

خـبيـر عســكري
إنضم
21 ديسمبر 2008
المشاركات
4,469
الإعجابات
205
النقاط
404
#14
رد: سلاح المدفعية الأميركي

اشكرك اخي فادي تقييم
عندما يتم اطلاق قذيفة مدفعية يتم وضع علبة خلف القذيفة ماهي
اخي هذه العلبة اعتقد عبارة عن شحنة متفجرة لإطلاق القذيفة بقوة كبيرة وكانت تستخدم في الماضي في المدافع وبالاخص البحرية اما الان فتم الاستغناء عنها ، ارجو الافادة من الخبراء في مجال المدفعية إن كنت مخطئاً .


samy

لــــواء
إنضم
23 يناير 2012
المشاركات
580
الإعجابات
10
النقاط
260
#15
رد: سلاح المدفعية الأميركي



اخوي فادي هذا مدفع ام قانصة دبابات تعرف شكل البرج غريب جدا بالاضافة اعتقد اقصى زاوية للسبطانة قليلة

ف

فادي الشام

Guest
#16
رد: سلاح المدفعية الأميركي

سلاح المدفعية الأميركي

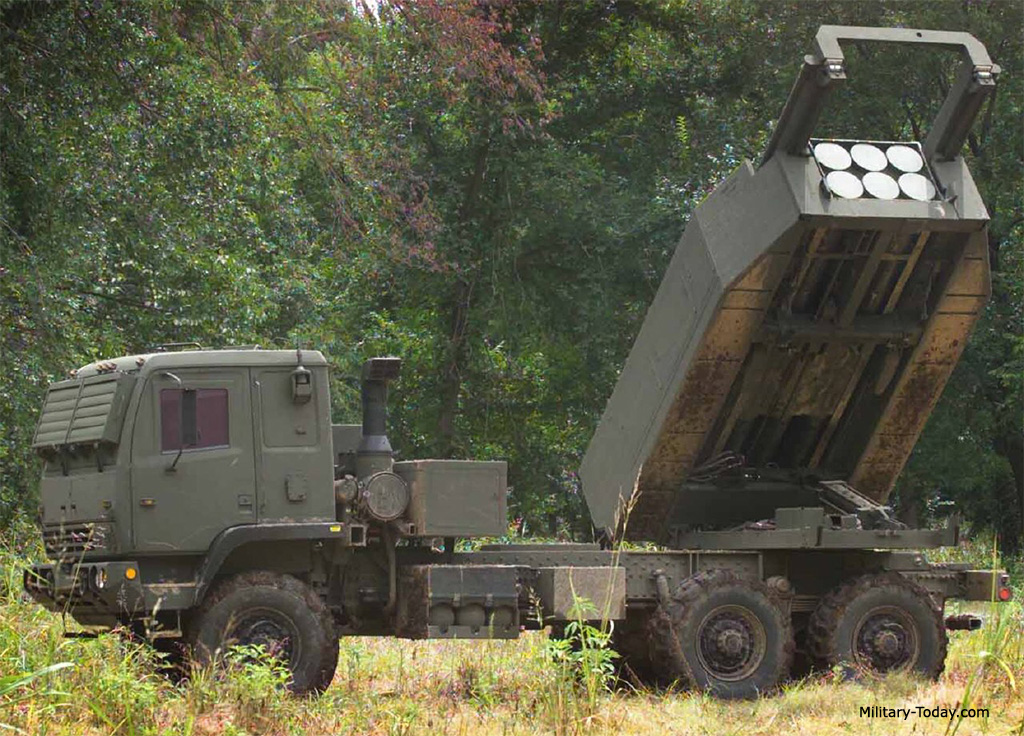

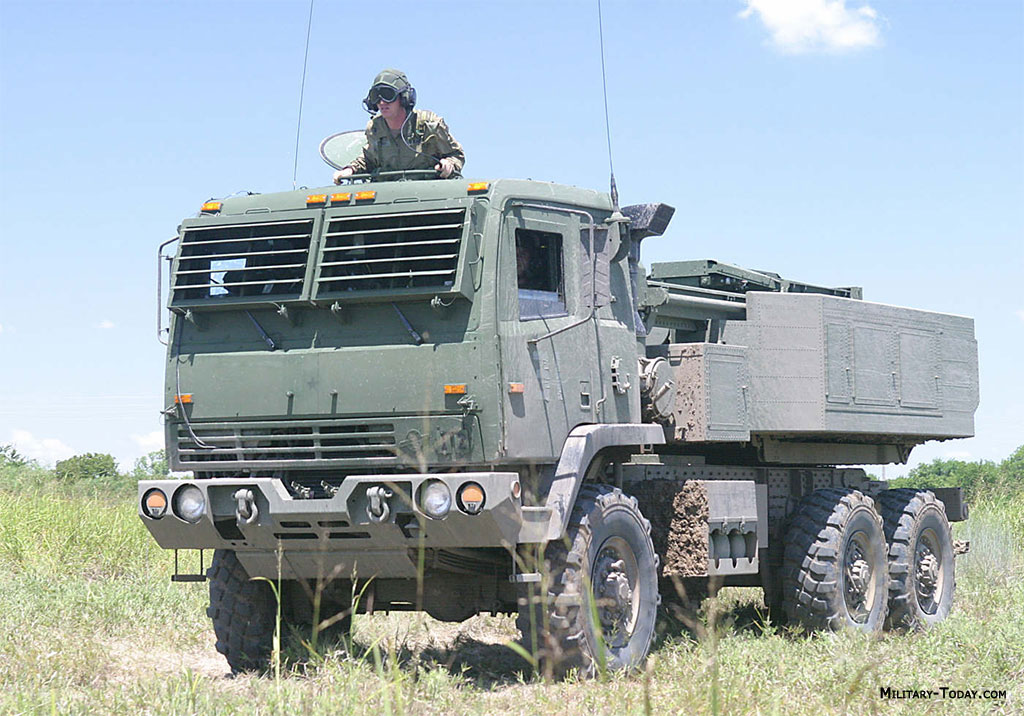

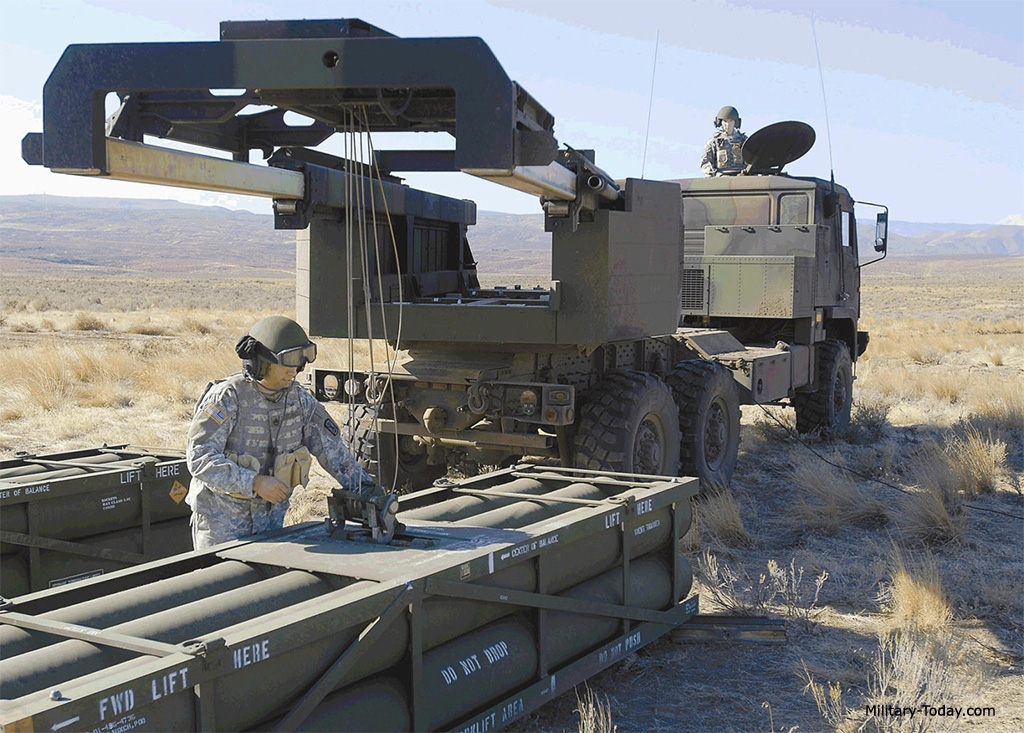

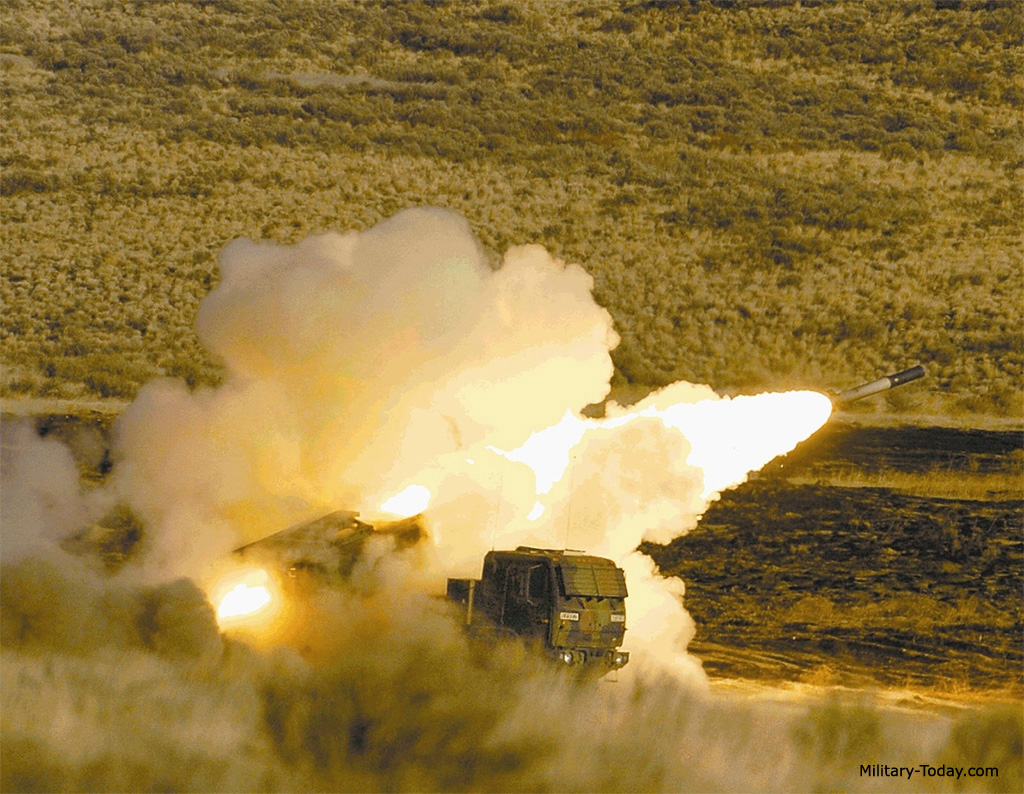

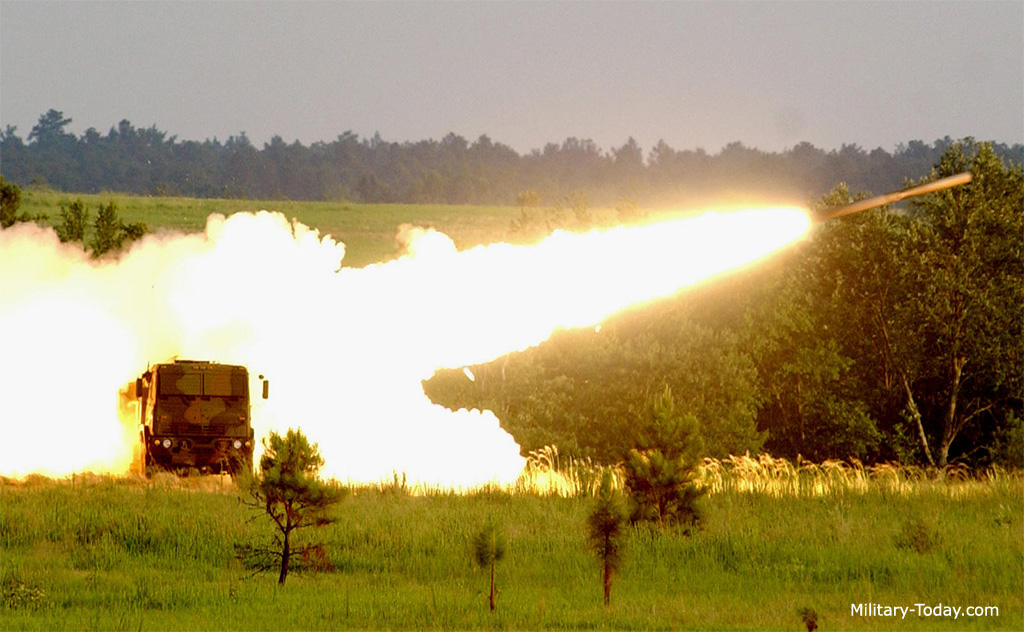

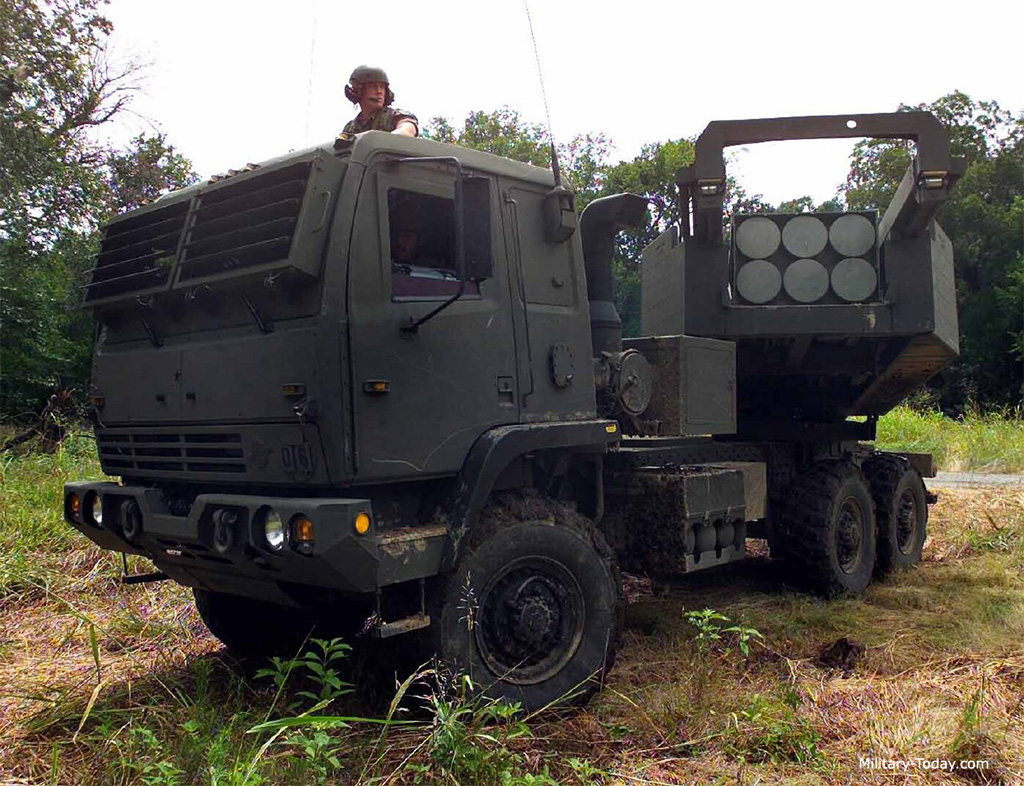

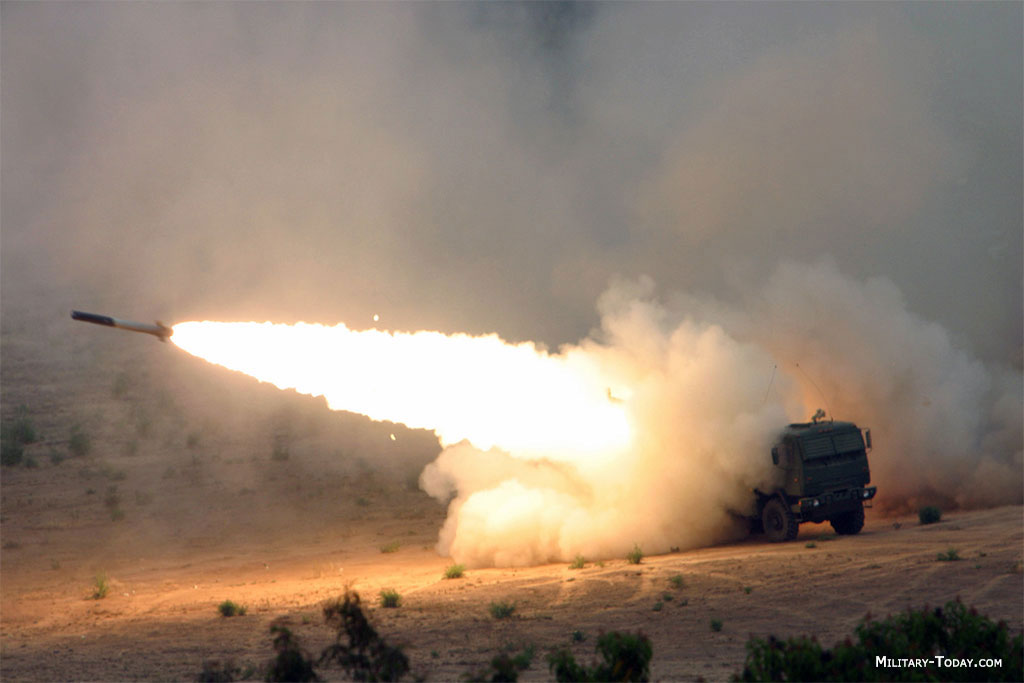

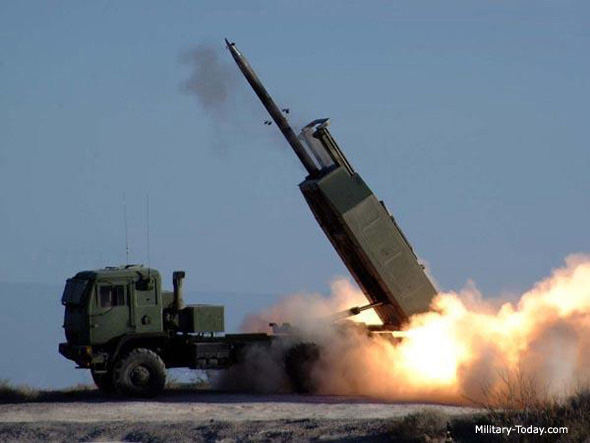

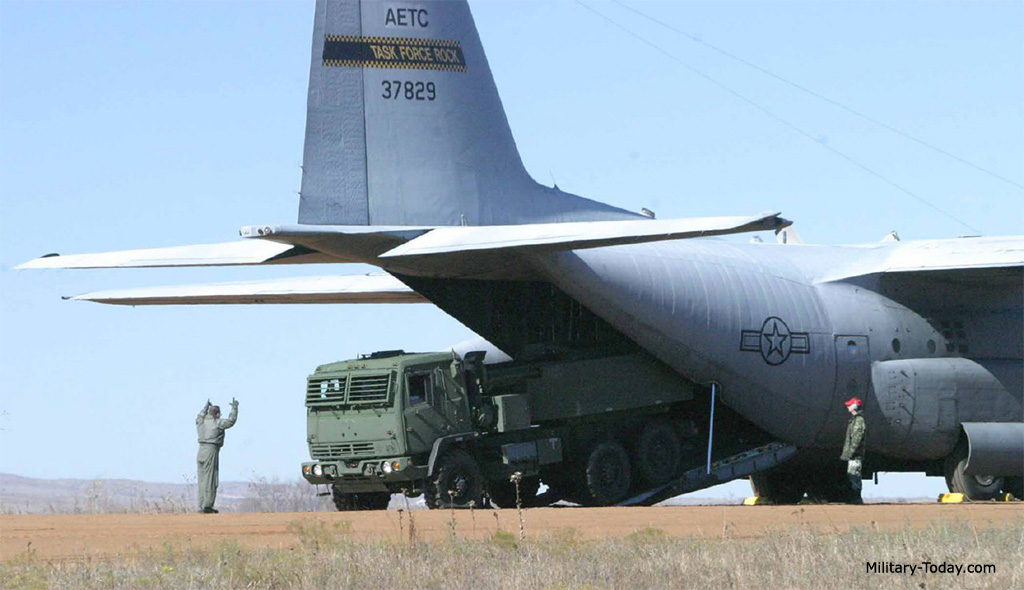

المدفعية الصاروخية M142 HIMARS

دخل الخدمة عام 2005



يمتلك الجيش الأميركي أكثر من 900 قطعة
يخدم لدى قوات المارينز



و مشاة البحرية الأميركية



يطلق 6 صواريخ من عيار 240 ملم دفعة واحدة لمدى 60 - 100 كم وزن الصاروخ 307 كغ



يتم اعادة تزويدة بالصواريخ خلال 5 دقائق بمساعدة رافعة متكاملة
و ترافقه شاحنة للذخيرة



عدد أفراد الطاقم 3 السرعة 85 كم

يقطع مسافة 480 كم دون التزود بالوقود










ف

فادي الشام

Guest
#17
رد: سلاح المدفعية الأميركي

نظام M1128 سترايكر يندرج تحت بند المدفعية الذاتية الحركة الخفيفة و الهدف منه تقديم الدعم الناري لقوات المشاة في الخطوط الأمامية للجبهة و طبعا يمكنه قنص الدبابات
بالمسبة لزاوية المدفع فهي من - 10 درجات الى + 18 درجة



Eagle Killer SA

كاسبر ضباء
إنضم
20 أكتوبر 2010
المشاركات
1,207
الإعجابات
2,570
النقاط
917
الدولة
Saudi Arabia
#18
رد: سلاح المدفعية الأميركي

اخي هذه العلبة اعتقد عبارة عن شحنة متفجرة لإطلاق القذيفة بقوة كبيرة وكانت تستخدم في الماضي في المدافع وبالاخص البحرية اما الان فتم الاستغناء عنها ، ارجو الافادة من الخبراء في مجال المدفعية إن كنت مخطئاً .
لا لازالت تستخدم الى الأن

ف

فادي الشام

Guest
#19
رد: سلاح المدفعية الأميركي

سلاح المدفعية الأميركي

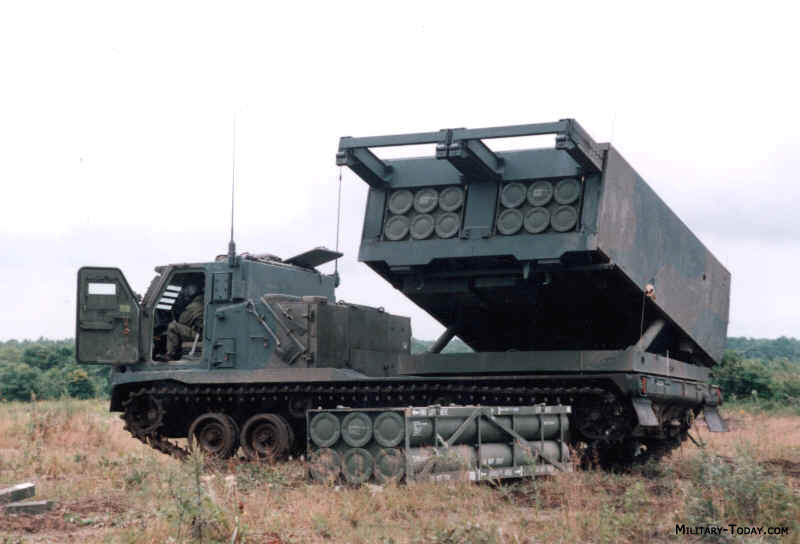

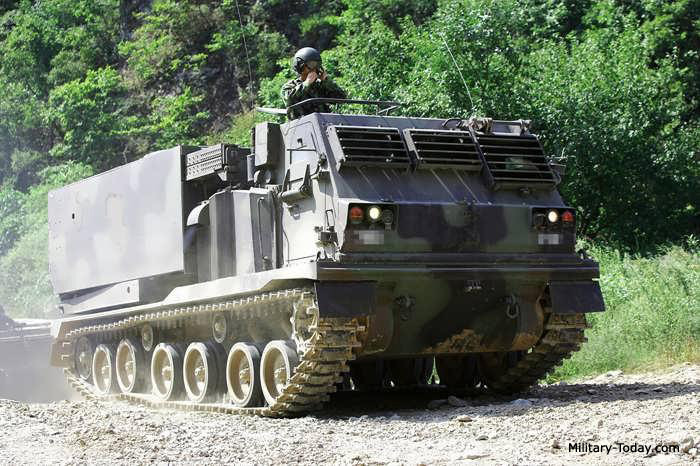

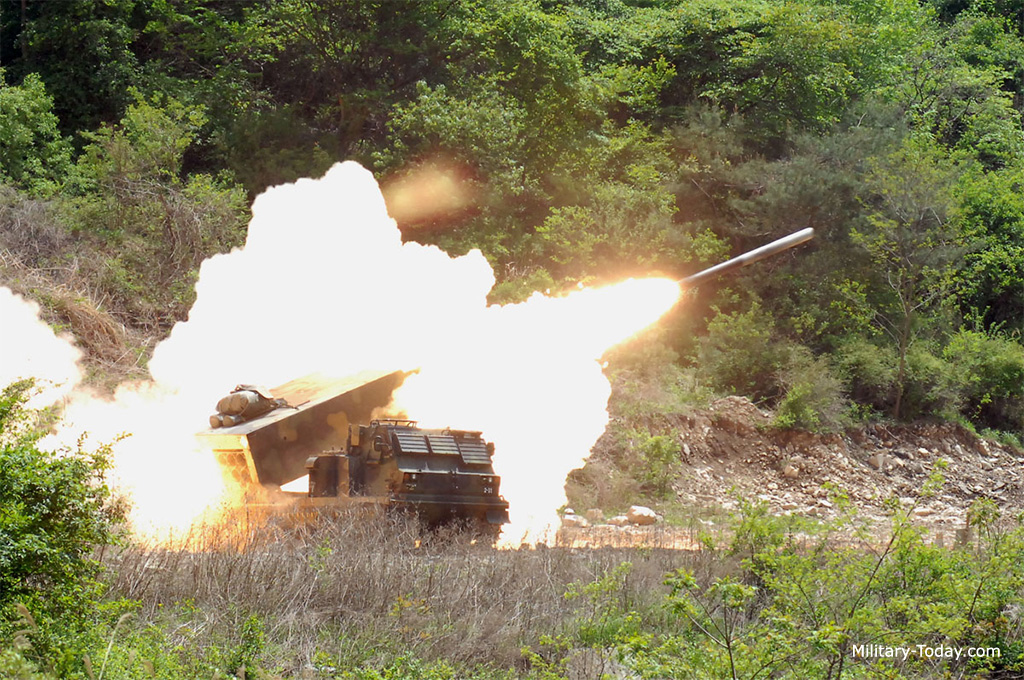

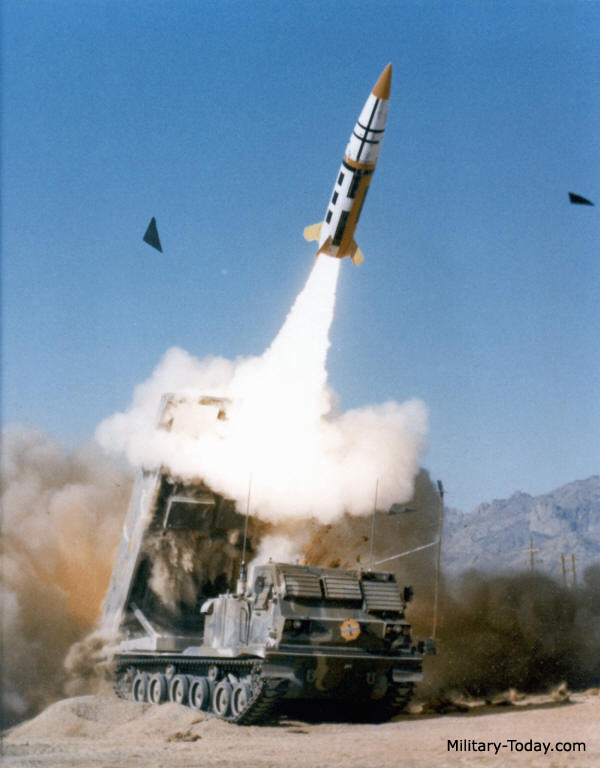

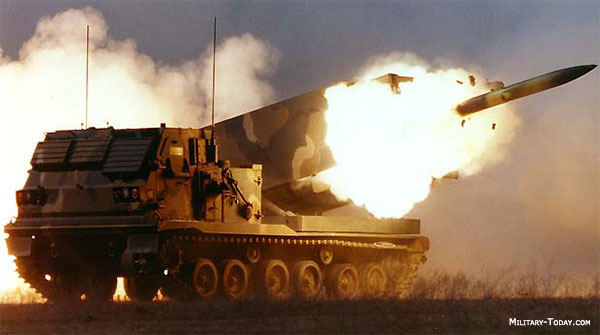

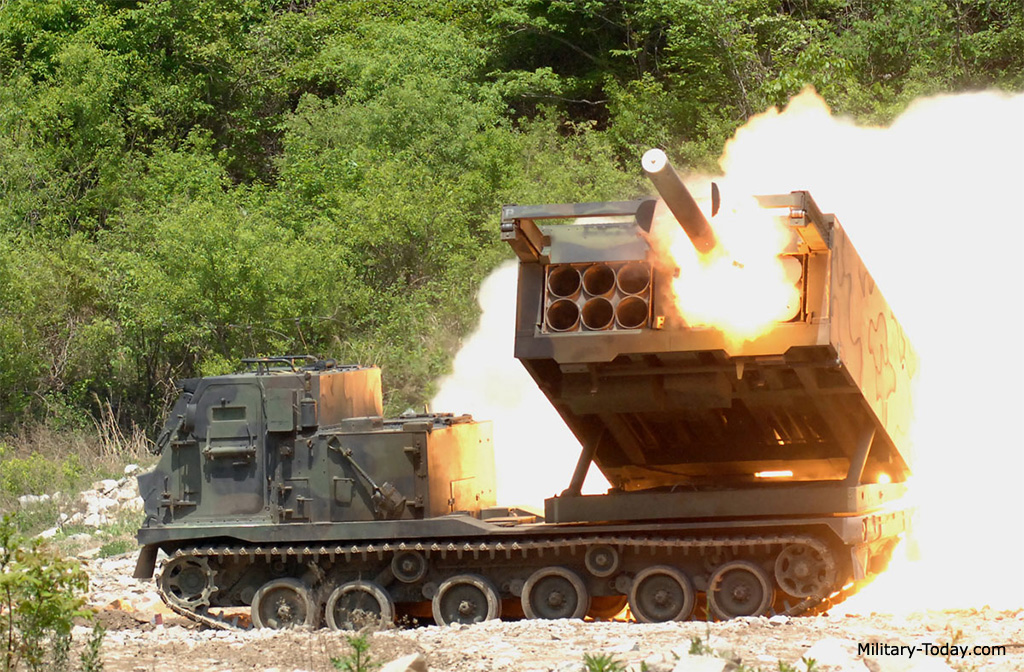

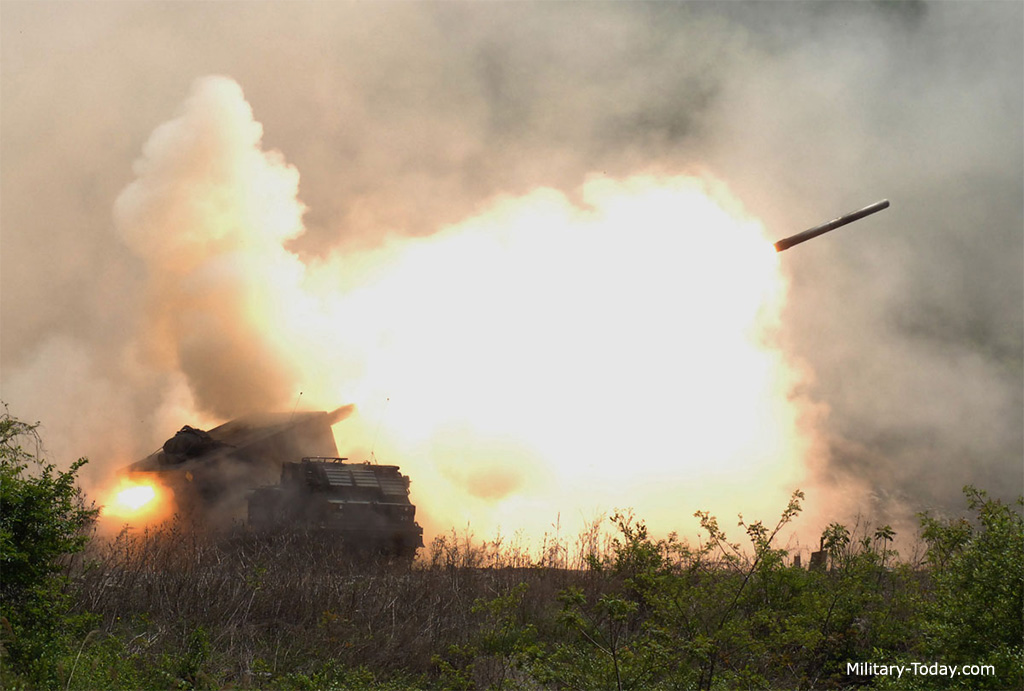

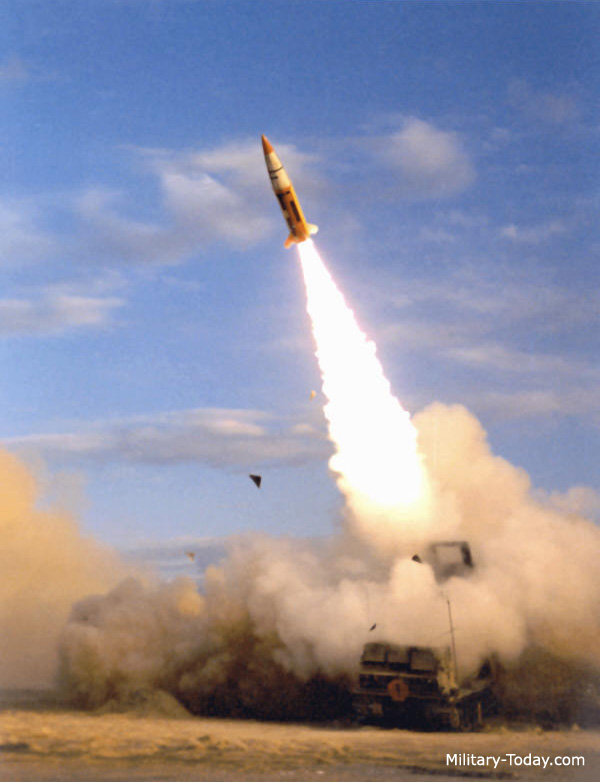

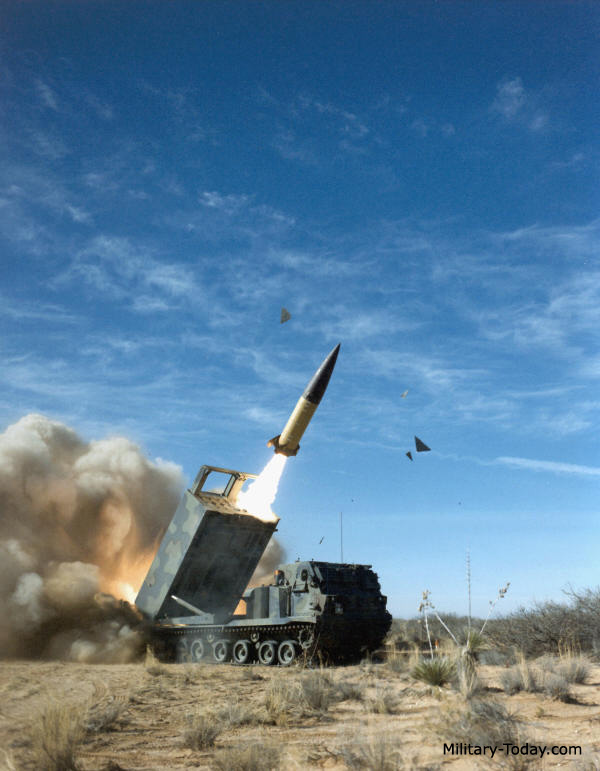

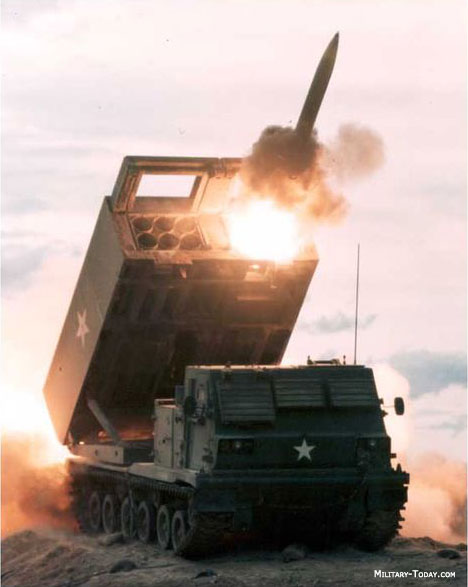

المدفعية الصاروخية M270 MLRS


دخل الخدمة عام 1983 و لايزال في الخدمة حتى الآن في أميركا و عدد من دول العالم


يمكنه اطلاق 12 صاروخ كل مرة
الصواريخ من عيار 240 ملم
يصل مداها من 60 الى 100 كم

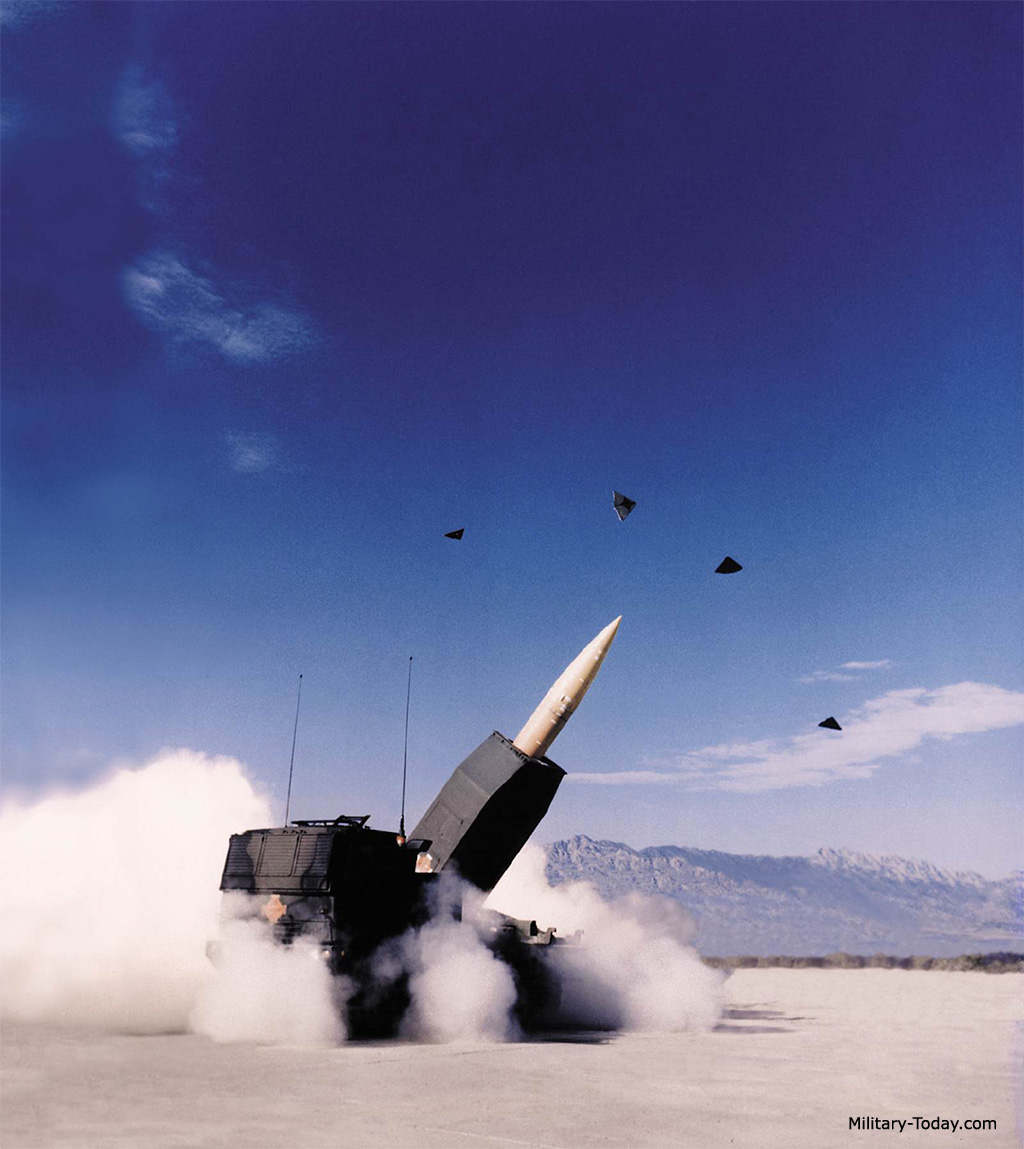

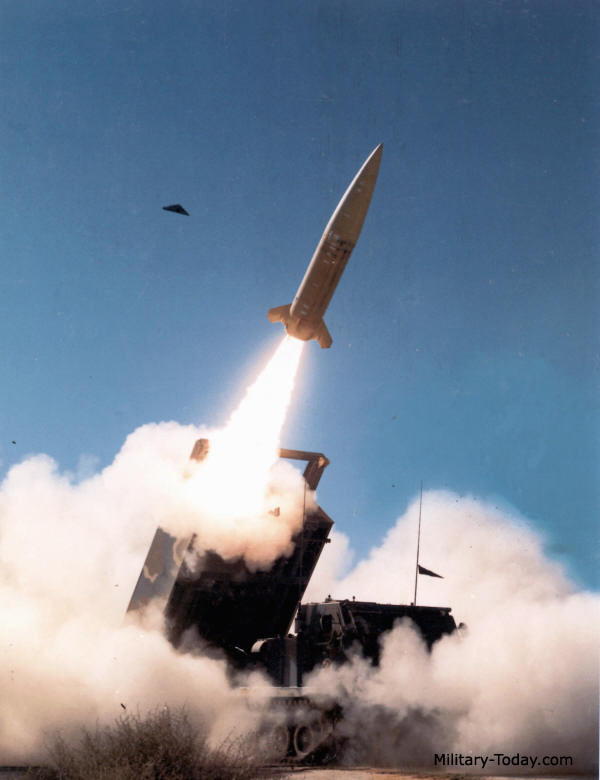

يمكنه الاطلاق صواريخ تكتيكية
يصل مداها الى 150 كم

شارك في حرب الخليج الأولى

مزود بنظام دروع بي سي
به نظام لاطفاء النار



ترافقه شاحنة ذخيرة و مزود برافعة آلية



عدد افراد الطاقم 3



السرعة 65 كم و يقطع مسافة 485 كم







ف

فادي الشام

Guest
#20
رد: سلاح المدفعية الأميركي

سلاح المدفعية الأميركي

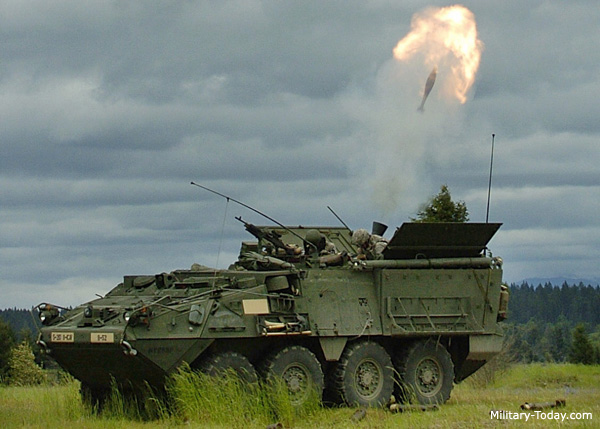

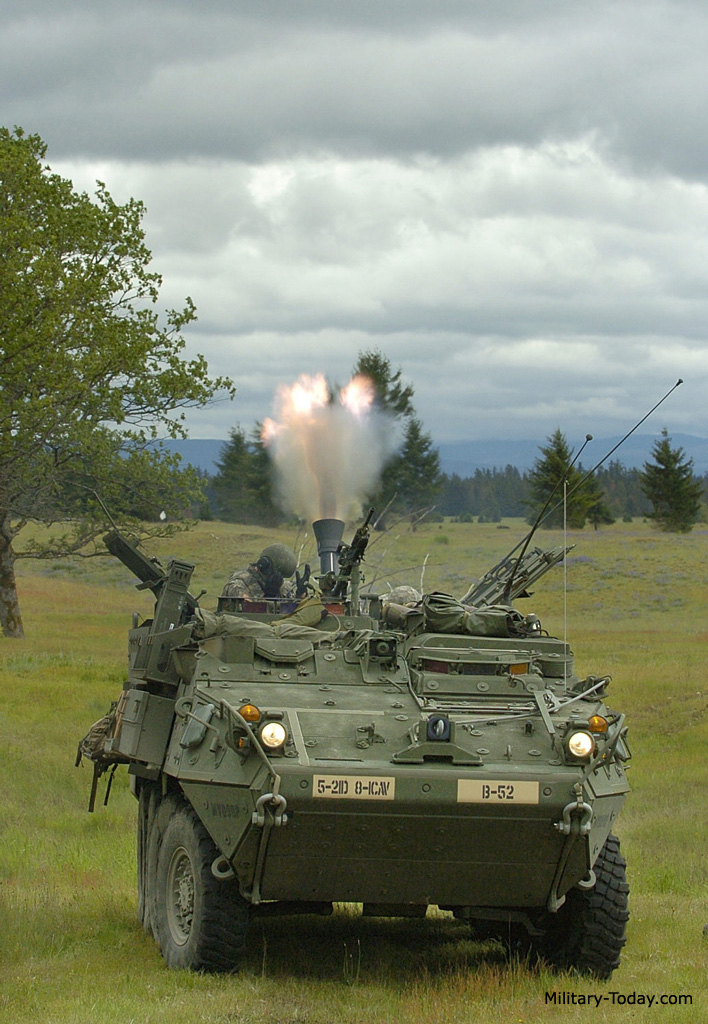

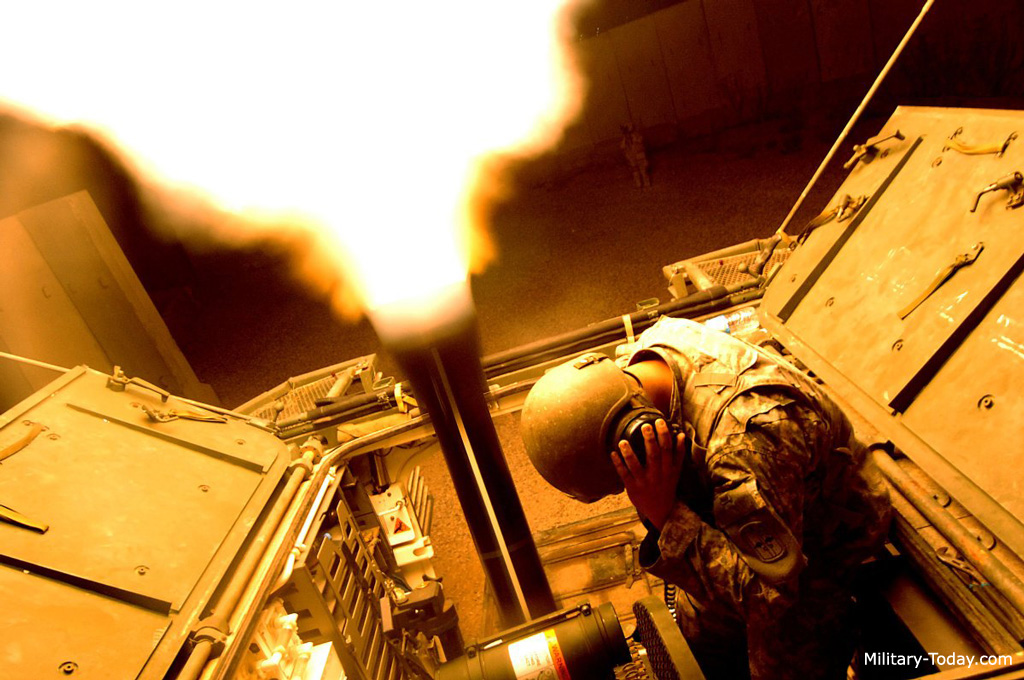

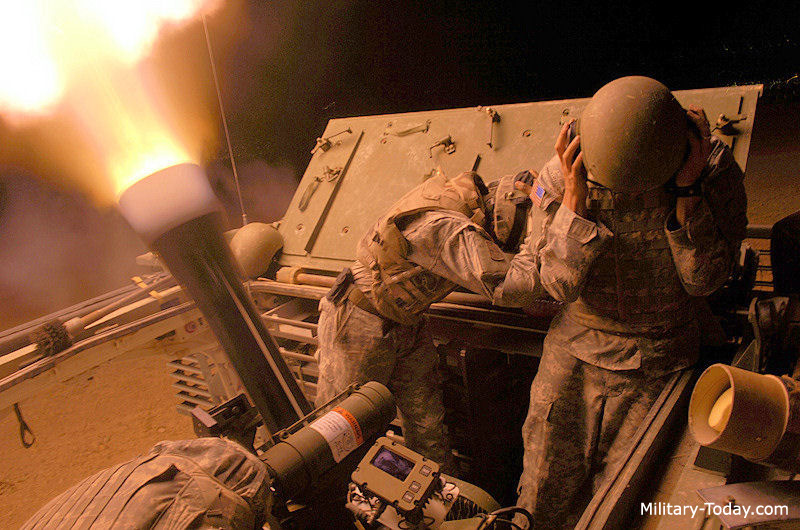

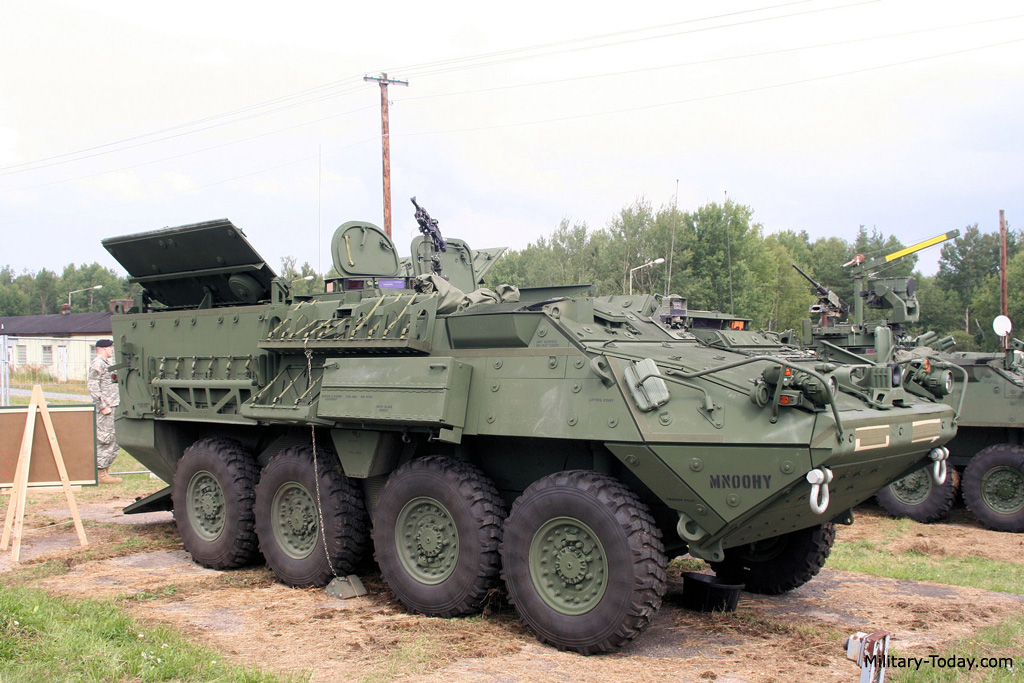

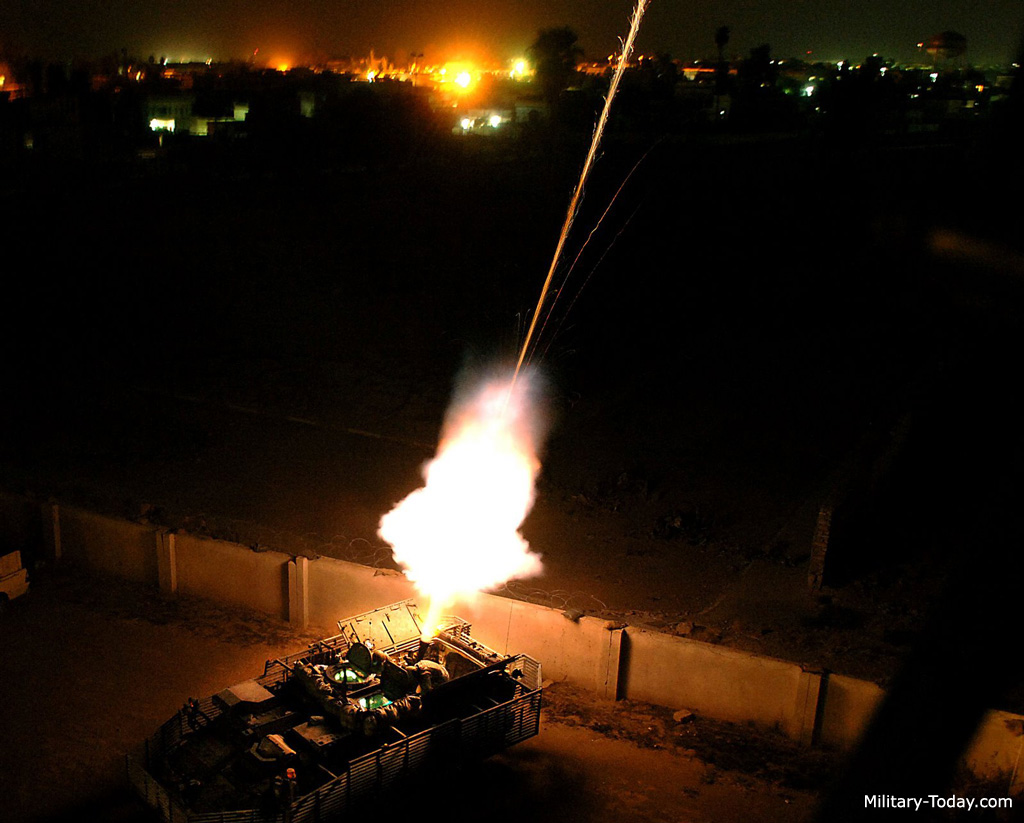

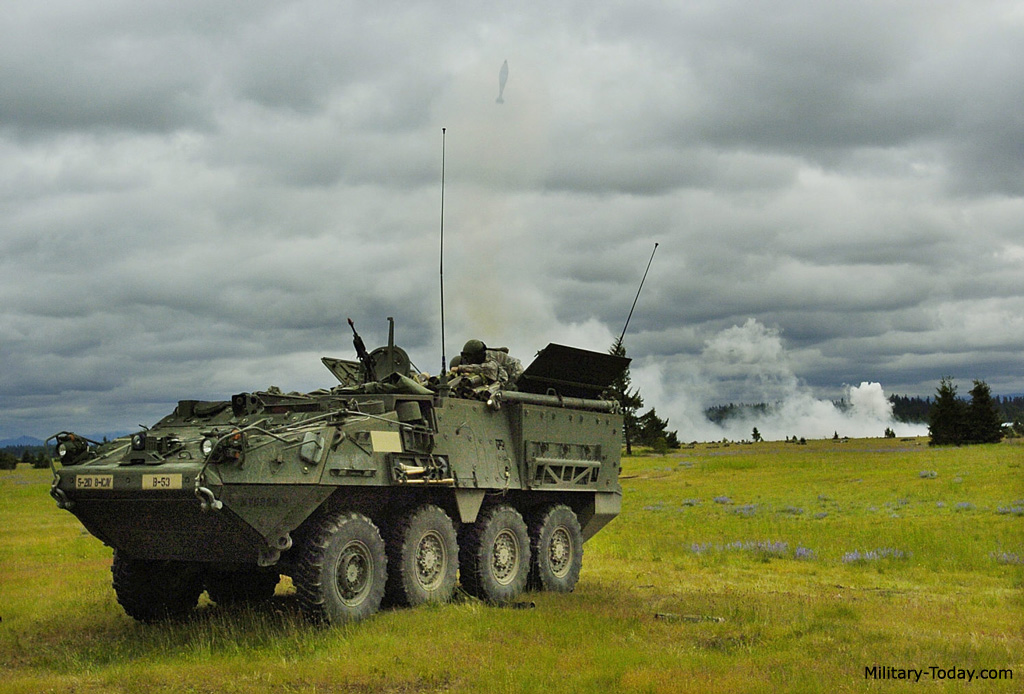

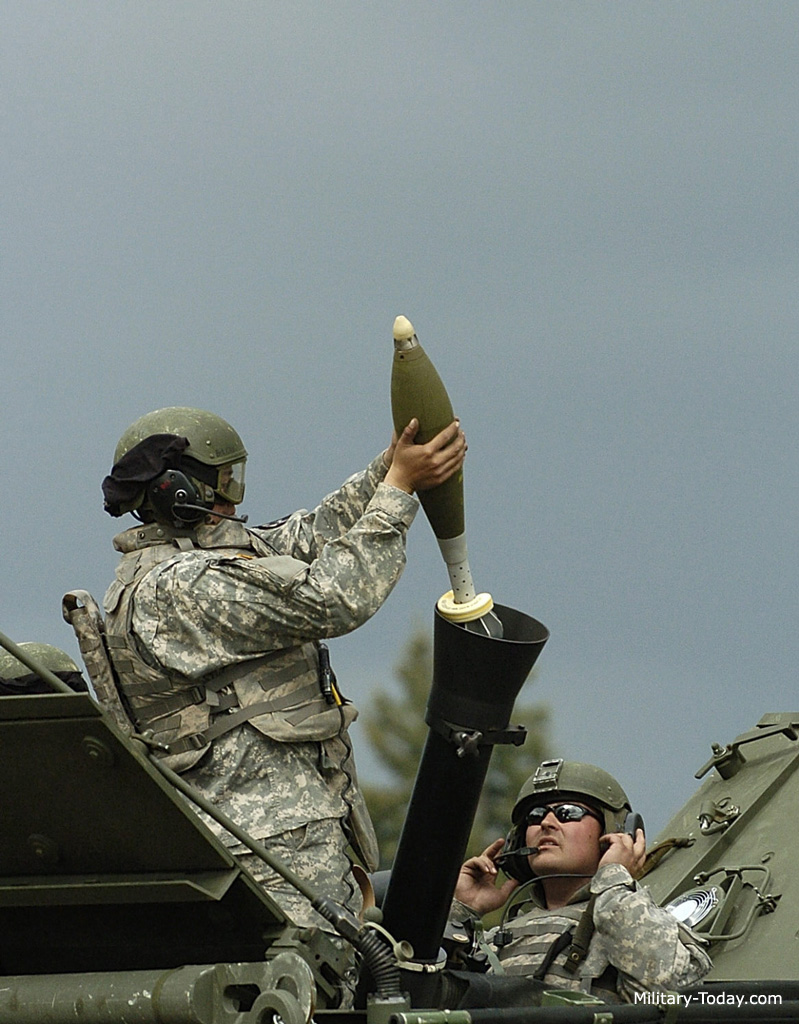

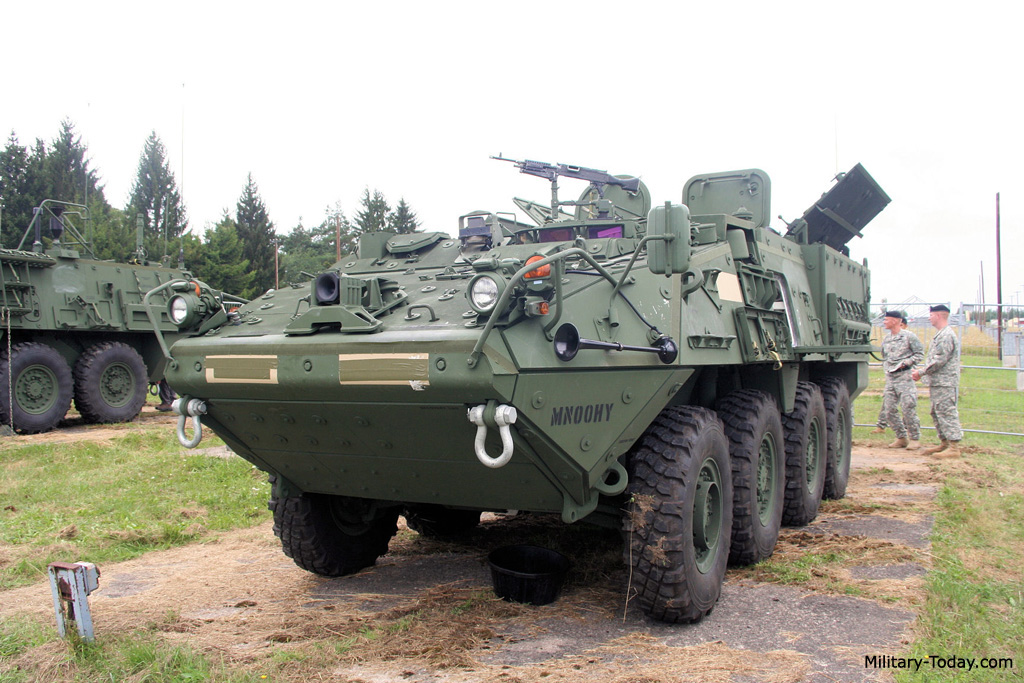

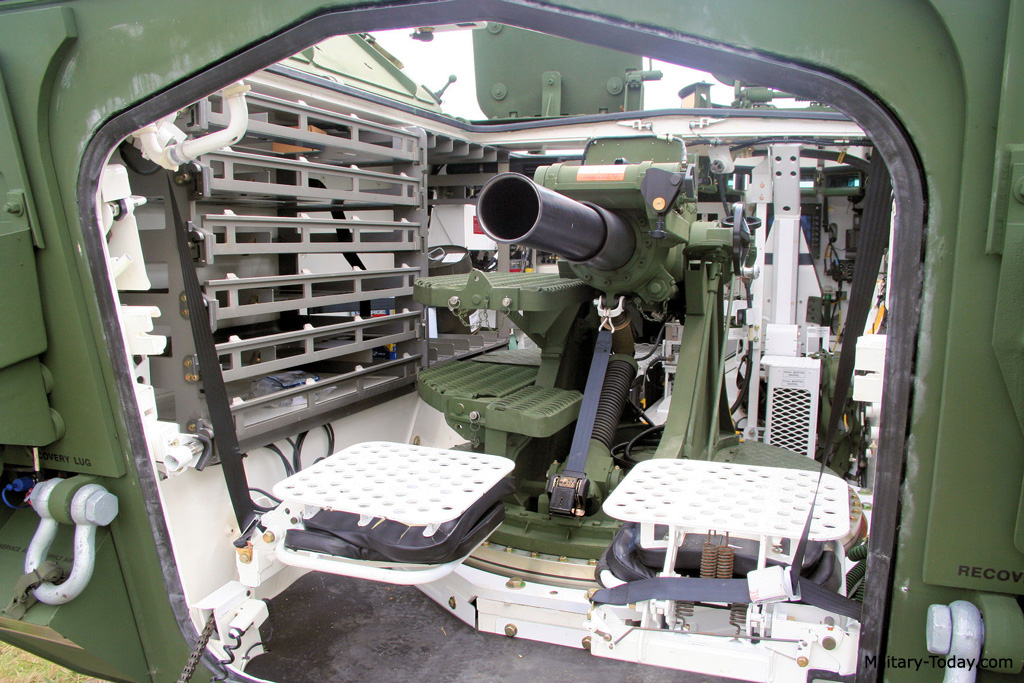

مدفعية الهاون الذاتية الحركة
ملم M1129 Stryker 120



صمم ليوفر دعم ناري غير مباشر لقوات المشاة الأميركية
دخل الخدمة عام 2005
يعمل فقط لدى الجيش الأميركي



يطلق جميع أنواع القذائف مدى المدفع 8 كم
يطلق 16 قذيفة في الدقيقة و يمكنه الانتقال من وضع الحركة
الى وضع اطلاق النار خلال 60 ثانية
المخزن الداخلي يستوعب 60 قذيفة



كتبية مدفعية الهاون الذاتية الحركة الأميركية الواحدة
تضم مدافع من عيار 120 ملم
و هاون من عيار 81 ملم و من عيار 60 ملم
هذا المدفع يمكنه اطلاق أكثر من عيار




الهاون الذاتي الحركة M1129 سترايكر
مزود برشاش 7.62 للدفاع عن النفس
به دروع بي سي و يتحمل القذائف
من عيار 14.5 ملم


دروعه توفر الحماية من قذائف الأر بي جي
مزود بنظام الكتروني لادارة معلومات ساحة المعركة
متصل مع بقية مركبات المشاة و مركبات القيادة
حيث يتم تحديد أهدافه و توجيه قذائفة


به نظام اطفاء الحرائق و نظام تحديد المواقع
و نظام اطلاق النار و تحديد الأهداف
يمكنه اطلاق النار بشكل تلقائي
عند تزويده بالاحداثيات



عدد أفراد الطاقم 5



مزود بمحرك ديزل تيربو X8
به نظام حماية العجلات



السرعة 100 كم
يقطع 500 كم دون الحاجة للتزود بالوقود



يتميز بغزارة اطلاق النار
و سرعتة في المناورة


التعديل الأخير بواسطة المشرف:
