Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,654
الإعجابات
142
النقاط
540
#1
بسم الله الرحمن الرحيم
--------------





سنستعرض إن شاء الله في هذا الموضوع الرادارات العسكرية المغربية و التي تنقسم لقسمين: المركب على سفن او طائرات و الرادارات الثابتة

الرادارات الثابتة:
AN/TPS-43







بلد المنشأ: امريكا
المصنع: Westinghouse defense

المهام: مراقبة الطائرات او التحكم في بطاريات الصواريخ ارض ـ جو
الوزن: 3.4 طن
المدى: 450 كلم
اقصى ارتفاع: 17 كلم
التغطية: ثلاثي الابعاد
المنصة: يمكن تثبيته فوق شاحنتي M35 او على متن طائرات 130ـC
الطاقم: 6
مقاومة الرياح: 96 كلم/س اثناء اشتغاله و 170 كلم/س اثناء طيه.




AN/TPS-63



بلد المنشأ: امريكا
المصنع: Northrop Grumann Electronic systems
المهام: رادار مصمم لتوفير تغتية للدفاع الجوي التكتيكي القصير المدى و مراقبة الحركة الجوية
الوزن: 3.4طن
المدى: 370 كلم
اقصى ارتفاع: 12 كلم




Monopulse Secondary Surveillance Radar (MSSR)s







بلد المنشأ: امريكا
المصنع: Northrop Grumann Corporation / Lockheed Martin
المهام: نقل البيانات / تحديد مواقع الطائرات (يمكنه تتبع 10 اهداف معا)
الوزن: N/A
المدى: 450 كلم
اقصى ارتفاع: N/A
المنصة: القواعد الجوية



Sirocco Radar Station











بلد المنشأ: فرنسا
المصنع: Thales
المهام: تتبع قذائف المدفعية / العمل مع الوحدات المدفعية
الوزن: N/A
المدى: 130 كلم
اقصى ارتفاع: N/A
المنصة: ثابت على شاحنات عسكرية



Rasit Ground Surveillance






بلد المنشأ: فرنسا
المصنع: Thales
المهام: رادار حراسة, تحديد, مراقبة, تتبع جميع الوحدات المتحركة في جميع االااحوال الجوية
الوزن: 30 كلغ
المدى: 40 كلم
المنصة: ثابت او مركب على عربات 4X4 لاند روفر




الرادارات المركبة:


AN/SPS-67









بلد المنشأ: امريكا
المصنع: DRS Electronic Systems
المهام: رادار للبحث
المدى: 104 كلم



AN/APQ-122






بلد المنشأ: امريكا
المصنع: Raytheon Company
المهام: الملاحة الجوية / مهمات القاء الشحنات من الجو
المدى: 445 كلم
المنصة: C-130E




AN/APS-133







بلد المنشأ: امريكا
المصنع: Honeywaell
المهام: التوجيه / رسم الخرائط و التضاريس / التشويش على رادارات العدو
الوزن: 53.6 كلغ
المدى: 560 كلم
المنصة: C-130




ARBR 17







بلد المنشأ: فرنسا
المصنع: Thales
المهام: تحديد المواع و الاهداف / التحليل / و نظام للانذار بالمخاطر
المدى: N/A
المنصة: Floréal class frigates



DA05 Naval Surveillance radar








بلد المنشأ: فرنسا
المصنع: Thales
المهام: نظام التحكم في النيران و تحديد الاهداف
الوزن: 3.273 طن
المدى: حتى 135 كلم
المنصة: Descubierta Class



DRBV 21A







بلد المنشأ: فرنسا
المصنع: Thales
المهام: naval searching
الوزن: 600 كلغ
المدى: 110 كلم للاهداف الجوية و 80 كلم للاهداف الارضية او السطحية
المنصة: Floréal class




WM20 Series Radar








بلد المنشأ: فرنسا
المصنع:Thales
المهام: نظام للتحكم في النيران
المدى: 29 ـ 32 كلم
المنصة: Lazaga class


SMART-S MK2










بلد المنشأ: فرنسا ـ هولاندا
المصنع: Thales Netherlands
المهام: الحراسة الجوية ثلاثية الابعاد / الحراسة البحرية ضد السفن / دعم نيران المدفع / إعاقة الكترونية...إمكانية تعقب 500 هدف بحري و جوي مرة واحدة!!!
المدى: 250 كلم
المنصة: Sigma class corvette


الرادار سيدخل الخدمة مع كورفيت سيغما في صفقة جديدة




Herakles






بلد المنشأ: فرنسا
المصنع: Thales
المهام: متعدد المهام
المدى: N/A
اقصى ارتفاع:
المنصة: Fremm Class


Cyrano IV






بلد المنشأ: فرنسا
المصنع: Thales
المهام: مهام جو ـ جو / تعقب تلقائي / الاعتراض / القتال التلاحمي / التشويش / رسم التضاريس
المدى: N/A
المنصة: Mirage F-1




RDY-3








بلد المنشأ: فرنسا
المصنع: Thales
المهام: متعدد المهام
المدى: 250 klm
المنصة: Mirage EH-200




AN/APG 68 V9



بلد المنشأ: امريكا
المصنع: Northrop Grumann
المهام: متعدد المهام
المدى: 350 كلم
المنصة: F16 block 50/52


رادار غير معروف




Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,654
الإعجابات
142
النقاط
540
#2
ملاحظة هامة: الموضوع لا يشمل جميع الرادارات, إما لعدم ذكرها بالمصادر او لسبب اخر او لعدم ذكر الصفقة

إنضم
1 يناير 2008
المشاركات
467
الإعجابات
5
النقاط
460
#3
ساعود لا حقا اخي العزيز تانغوسكا لازيد على تلك الردارات باخرى مرفقة طبعا بمصادر واشكرك جدا جدا
ملاحضة يمكن ان نضيف اجهزة اتصال الجيش المغربي كذلك لهذا الموضوع ليصبح موضوع رائع جدا جدا


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,654
الإعجابات
142
النقاط
540
#4
طبعا يمكنك ان تضيف ما تشاء يا اخي
وشكرا لمرورك و لا تتأخر علينا


scarlotis

عضو مميز
عضو مميز
إنضم
2 مارس 2008
المشاركات
598
الإعجابات
289
النقاط
554
#5
بارك الله فيك
الرادار الاخير هو AN-MPQ-49


بس هناك رادار RATAC لتوجيه نيران المدفعية لم تذكره
و الرادارات المحمولة جوا هي غير معروفة


scarlotis

عضو مميز
عضو مميز
إنضم
2 مارس 2008
المشاركات
598
الإعجابات
289
النقاط
554
#6
بالنسبة لرادار Wm25 هو رادار توجيه النيران
المدى 46 كيلومتر
يوجد كدلك رادار المراقبة Zw-06
المدى 26 كيلومتر
هذا بالنسبة لطرادات لزاكا


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,654
الإعجابات
142
النقاط
540
#7
RATAC





المنشأ: فرنسا
المصنع: غير معروف
المدى: غير معروف
الوزن: غير معروف
المنصة: عربات "فاب
"


wanass

عضو مميز
إنضم
6 نوفمبر 2007
المشاركات
877
الإعجابات
39
النقاط
460
#8
السلام عليكم
ماذا عن الرادات التي اقتناها المغرب من فرنسا والتي تستطيع كشف لأجسام الصغيرة من 800 ميل
والرادارت التي اقتنتها المملكة من الولايات المتحدة لأمريكية مؤخرا سأقوم بالبحث ...وسأعود


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,654
الإعجابات
142
النقاط
540
#9
مشكور اخي.
هل استطيع ان اطلب منك تلبين
الطلب اول: اريدك ان تاتي بصورة و معلومات عن الرادار ذو مدى 800 ميل الذي ربما سيركب على دلوريال
الطلب الثاني: عند ابرام صفقة الفريم, طلب المغرب استبدال بعض الرادارات باجهزة من شركة نورثروب جرومان, ارجو توضيح تلك الاجهزة

إنضم
6 أكتوبر 2007
المشاركات
888
الإعجابات
50
النقاط
460
#10
السلام عليكم اخي
موضوعك مهم جدا ورائع جدا
بس لو تسمحلي بعض الاضافات.
عدد رادارات AN/TPS-43 هو 6
عدد رادارات AN/TPS-63 هو 8 وقد تم تحديث هذه الأخيرة بمعدل 250 % والكلام للأخ simo1234 للأمانة
والمفاجأة هي ان المغرب يملك رادارات من نوع AN/TPS-70 .:cool::

طبعا المصدر وهو موقع مختص ..
http://www.mobileradar.org/radar_descptn_3.html

تحياتي ولنا عودة ..


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,654
الإعجابات
142
النقاط
540
#11
عدد رادارات AN/TPS-43 هو 6
كمتبلغ نسبة تغطية التراب الوطني بعدد ست وحدات!

عدد رادارات AN/TPS-63 هو 8 وقد تم تحديث هذه الأخيرة بمعدل 250 % والكلام للأخ simo1234 للأمان
خبر ممتاز, إذن هل جميع الترابالمغربي مغطى?
اظن ان الجهاز من صنع شركة نورثروب

إنضم
30 ديسمبر 2007
المشاركات
412
الإعجابات
18
النقاط
460
#12
يعطيك العافية تونقا موضوع ممتاز جدا وتقريبا شامل وباضافة اخوة الاعضاء يكون موضوع كامل ان شاءالله

إنضم
1 يناير 2008
المشاركات
467
الإعجابات
5
النقاط
460
#13
اخوتي ايضا هناك 20 ردار نوع AN/TPQ-32 تم تسلمها سنة 1998 و تم تطويرها سنة 2000
مصدر الصفقة هو وكالة الدفاع والحماية والتعاون الامريكية صفقات سنة 1998 وتاريخ التسلم 30/09/1998 رقم الصفقة التسلسلي هو 18500000 http://www.dsca.mil/programs/eda/search.asp

إنضم
1 يناير 2008
المشاركات
467
الإعجابات
5
النقاط
460
#14
معذرة اخي ابن المغرب عدد الرادرات an/tps-43 هو 8 وليس 6 وعدد ردرات ratac هو 12 وعدد ردارات mssr هو اربعة
عائد انشاء الله مع بعض المعلومات الموتقة والتي ستعتبر مفاجئة


F-16 Falcon

فــريق أول
إنضم
31 ديسمبر 2007
المشاركات
989
الإعجابات
20
النقاط
460
#15
اخوتي ايضا هناك 20 ردار نوع AN/TPQ-32 تم تسلمها سنة 1998 و تم تطويرها سنة 2000
مصدر الصفقة هو وكالة الدفاع والحماية والتعاون الامريكية صفقات سنة 1998 وتاريخ التسلم 30/09/1998 رقم الصفقة التسلسلي هو 18500000 http://www.dsca.mil/programs/eda/search.asp

ايضا انا لي مصدر

http://www.motherjones.com/news/special_reports/arms/raytheon.html

AN/TPQ-32 radar sets (Morocco)


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,654
الإعجابات
142
النقاط
540
#16
اخوتي ايضا هناك 20 ردار نوع AN/TPQ-32 تم تسلمها سنة 1998 و تم تطويرها سنة 2000
مصدر الصفقة هو وكالة الدفاع والحماية والتعاون الامريكية صفقات سنة 1998 وتاريخ التسلم 30/09/1998 رقم الصفقة التسلسلي هو 18500000 http://www.dsca.mil/programs/eda/search.asp

AN/TPQ-32






المنشأ: امريكا.
الإسم: AN/TPQ-32
الوزن: 5.433 طن
المدى: رادار متوسط المدى (غير معروف بالتحديد)


Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,654
الإعجابات
142
النقاط
540
#19
بارك الله فيك

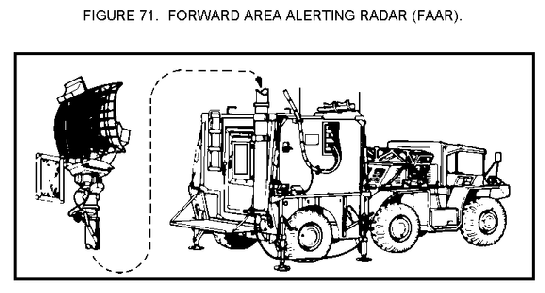

الرادار الاخير هو AN-MPQ-49


بس هناك رادار RATAC لتوجيه نيران المدفعية لم تذكره
و الرادارات المحمولة جوا هي غير معروفة
وجدت صورة اخرى لنفس الرادار مركب على شاحنة رينو





يقوم النظام بنقل البيانات لانظمة فولكان و شبرال



Tunguska

عضو مميز
عضو مميز
إنضم
22 يناير 2008
المشاركات
2,654
الإعجابات
142
النقاط
540
#20
بس هناك رادار RATAC لتوجيه نيران المدفعية لم تذكره
RATAC






المنشأ: فرنسا
المصنع: غير معروف
المهام: تحديد / استطلاع / التهديد الدقيق و متابعة تلقائية لاهداف متحركة / متابعة طلقات المدفعية و مسارها.
زمن التشغيل : 15 دقيقة
سرعة الاهداف المحددة: من 3.5 كلم/س حتى 200 كلم/س
المدى:
ـ 11 إلى 18 كلم حسب نوعية العربات
ـ مشاة 8 كلم
ـ قذائف 105 مم: 8 كلم
ـ قذائف 155 مم: 10 كلم
ـ انفجار قذائف 105 مم: 4 كلم
ـ انفجار قذائف 155 مم: 5 كلم
ـ عموديات : من 10 إلى 13 كلم حسب وضعيتها
المنصة : مدرعات "فاب" المغربية
