بسم الله الرحمن الرحيم

قبل البدء فى الموضوع
الأختصارات (مهمة جداً)

3D . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Tri-Dimensional
AA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Anti-Aircraft
AAGM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Anti-Aircraft Gun Mount
AAGMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Anti-Aircraft Gun/Missile System
AA SPM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Anti-Aircraft Self-Propelled Mount
ACCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Automated Command and Control System
AD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Air Defence
ADGMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Air Defence Gun/Missile System
ADM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Air Defence Missile
ADMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Air Defence Missile System
ADS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Air Defence System
AJS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Active/Automated Jamming System
ASALM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Advanced Strategic Air-Launched Missile
AWACS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Airborne Warning & Control System
AWS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Automated Workstation
BVR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Beyond Visual Range
C2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Command & Control
C3I . . . . . . . . . . . . . . . . . .Command, Control, Communications & Information/Intelligence
CCP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Command and Control Post
CCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Command and Control System
CP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Command Post
CSV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Command-Staff Vehicle
CV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Combat Vehicle
dB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Decibel
DMTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Digital Moving Target Indicator
ECCM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Electronic Counter-Countermeasures
ECM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Electronic Countermeasures
ELINT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Electronic Intelligence
EOC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Electro-Optical Converter
EPB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Electronic Plotting Board
ESM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Electronic Support Measures
EW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Electronic Warfare
GVM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Gross Vehidle mss
HE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .High Explosive
IFF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Identification Friend or Foe
IGR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Illumination and Guidance Radar
IR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Infra-Red
LCD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Liquid Crystal Display
LF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Low Frequency
LLLTV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Low Light Level Television
LLV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Launcher-Loader Vehicle
LM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Launch Module
LRU . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Line Replaceable Unit
MANPADS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Man-Portable Air Defence System
MRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Multiple Rocket System
MTBF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Mean Time Between Failures
MTI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Moving-Target Indication
n/a . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .not available
POD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Probability of Detection
PPI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Plan Position Indicator
RCS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Radar Cross-Section
RF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Radar/Radio Frequency
RMS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Root-Mean-Square
SAM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Surface-to-Air Missile
SHF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Super High Frequency
SP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Self-Propelled
SPAAG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Self-Propelled Anti-Aircraft Gun
SPLV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Self-Propelled Launcher Vehicle
SPTA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Spare Parts, Tools and Accessories
TAR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Target Acquisition Radar
TI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Thermal Imager
TLC . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Transport-Launch Container
UAV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Unmanned Air Vehicle
UBCP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Unified Battery Command Post
UHF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Ultra High Frequency
VHF . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Very High Frequency
Vmax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .maximum speed

s300-PMU1


نظام الدفاع الجوى S-300 صمم لمقاومة الهجمات الجوية المعادية من الأسلحة الجوية المختلفة , يتضمن ذلك المقاتلات الحديثة الحالية و المستقبلية و الاهداف التى تطير على أرتفاع منخفض و صواريخ كروز الأستراتيجية و الأهداف الجوية الباليستية و مسارح الصواريخ الباليستية بما فى ذلك تشكيلة واسعة من الأرتفاعات و السرعات المختلفة تحت التشويش الجوية المكثف أو ECM.
S-300 نظام دفاع جوى محمول متعدد القنوات للدفاع الجوى طويل المدى و هو قادر على العمل وحده أو كجزء من منظومة دفاع جوى متكاملة ؛ يتحكم فى النظام منظومة 83M6E أو BaiKal-1E أو Senezh-M1E القيادة و السيطرة.
كما أنه يمكن ترقية ADMS S-300 و CSS 83M6E إلى مستوى نظام الدفاع الجوى Favorit فى الدول المختلفة المستخدمة للنظام S-300-PMU1
يتكون النظام من:-

1-نظام صاروخى للدفاع الجوى(ADMS)
2-صواريخ للدفاع الجوى (SAMs) من طراز 48N6E بحيث أربعة صواريخ لكل قاذف
3-وحدات للصيانة
4-وحدات للمعاونة

أولاً وحدات القتال:
رادار من طراز 30N6E1 للإضاءة و التوجيه و المتابعة يتمكن من ربط البيانات مع منظومة القيادة و السيطرة CSS
12 قاذف ذاتى الحركة من طراز 5P85SE أو 5P85TE على شاسية SP أو مقطورات متحركة بحيث أربعة صواريخ على كل عربة
وحدات للمعاينة و الفحص و المسح من طراز 1T12-2-M2

ثانياً وحدات الصيانة:
صواريخ من طراز 82Ts6E
وحدات و عربات للتخزين
عربات نقل من طراز5T85E
وحدات تلقيم من طراز 22T6E2
مصادر طاقة ل IGR و قواذف الصواريخ
وحدات أخرى من وسائل المساعدة
ثالثاً وحدات المعاونة:-
ردار أغلاق على الأهداف من طراز 96L6E لجميع الارتفاعات و رادار من طراز 76N6 للأرتفاعات المنخفضة
برج مجس محمول من طراز 40V6M
صواريخ قتال للتدريب من طراز 40M6EUD
بعض الوحدات للتصليح و الصيانة لنظام الدفاع الجدى ADMS


كما أنه يمكت تدريب العاملون على النظام من خلال محاكيات النظام من طراز ALTEK-300

الخصائص العامة
مدى أكتشاف الأهداف 300كلم
عدد الأهداف التى يمكن متابعتها معاً 300 هدف
عدد الاهداف المجهز عليها 100هدف
عدد الأهداف التى يتم مهاجمتها فى نفس الوقت 6أهداف
مدى مهاجمة الاهداف
الاهداف الايرديناميكة 5-150 كلم


الاهداف البالسيتية 5-40 كلم
أرتفاع الأهداف التى يتم مهاجمتها 10متر-27كلم
أعلى سرعة للهدف 2800متر/ثانية
عدد الصواريخ الموجهة فى وقت واحد 12
زمن ردة الفعل 5-7 ثوانى
زمن ردة الفعل فى أقفال على الأهداف حوالى 22 ثانية
زمن تنصيب المنظومة 5 دقائق
عندما يتم التحكم فى المنظومة بواسطة نظام 83M6E CSS



Fvorit system


نظام الدفاع الجوى فافوريت صمم لضمان حماية فعالة للمناطق العسكرية المهمة و منشأت الدولة ضد أى هجمات جوية من صواريخ كروز و الصواريخ الباليستية فى مسارح العمليات الجوية المعادية و أيضاً الأسلحة الجوية الأخرى فى ظل الظروف البيئية المعقدة و تحت ظروف التشويش الإلكترونى المكثف. ECM

نظام فافوريت المحمول متعدد القنوات يكون نظام دفاع جوى طويل المدى يتكون من مجموعات مكونة من وحدات تتضمن منظومة القيادة و السيطرة من طراز 83M6E2 مع صواريخ أرض جو من طراز 48N6E2 و 48N6E كما يستخدم وحدات أرضية مخصصة للأتصال و التحقق مناسبة للعمل على القواعد الارضية كما أن النظام يمكنه أن يندمج مع أنظمة الدفاع الجوى الأخرى فى الدول الأخرى و يستخدم مع أنظمة القيادة و السيطرة و و المعلومات فى الدول الأخرى مثل أنظمة S-75 و S-175 و S-200

كما أنه يمكن ترقية نظام الدفاع الجوية S-300 PMU1 و منظومة القيادة و السيطرة CSS 83M6E إلى مستوى النظام فافوريت فى الدول المستخدمة له.

يتكون النظام من:-
1-منظومة القيادة و السيطرة CSS 83M6E2
2- النظام الصاروخى للدفاع الجوى S-300 PMU2

تتكون منظومة القيادة و السيطرة من:-
وحدة القيادة و السيطرة (هناك فرق بين منظومة القيادة و وحدة القيادة) من طراز 54K6E2
رادار الإقفال من طراز 64N6E2
وحدة المعاينة و الفحص و المسح من طراز 1T12-2M-2
وحدات صيانة
وحدات مرافقة للمعاينة

نموذج نظام الدفاع الجوى S-300 PMU2 يتكون من وحدات للقتال و وحدات للصيانة و وحدات للنقل

وحدات القتال تتكون من:-
رادار متعدد المهام للإضاءة و التتبع من طراز 30N6E2
12 قاذف ذاتى الحركة من طراز 5P85SE أو من طراز 5P85TE المحملة على العربات نصف المقطورة

صواريخ أرض جو من طراز 48N6E و 48N6E2
عربة للمعاينة و المسح من طراز 1T12-2M-2

وحدات الصيانة تتكون من:-
صواريخ من طراز 82Ts6E2
وحدات للتخزين
عربة نقل من طراز 5P58E2
وحدات تلقيم من طراز 22T6E2
صواريخ تدريب من طراز 48N6E2UD
وحدات أخرى من وسائل المساعدة لنظام الدفاع الجوى ADM system

وحدات المعاينة تتكون من:-
رادار الإقفال من طراز 96L6E لجميع الأرتفاعات و رادر 76N6 للأرتفاعات المنخفضة
برج مجس محمول من طراز 40V6M
كما أنه يمكت تدريب العاملون على النظام من خلال محاكيات النظام من طراز ALTEK-300

الخصائص العامة
مدى أكتشاف الهدف 300كلم
عدد الأهداف التى يمكن متابعتها معاً 300هدف
عدد الاهداف المجهز عليها 100هدف
مدى مهاجمة الاهداف
الاهداف الايرديناميكة 3-200 كلم
الاهداف البالسيتية 5-40 كلم
أرتفاع الأهداف التى يتم مهاجمتها 10متر-27كلم
أعلى سرعة للهدف 2800متر/ثانية
عدد الأهداف المهاجمة فى نفس الوقت 36هدف
عدد الصواريخ الموجهة فى وقت واحد 72
زمن ردة الفعل 7-11 ثانية
زمن التنصيب للمنظومة 5دقائق


S-300 V


صمم نظام الدفاع الجوى من طراز S-300 V ليقدم دفاع جوى للقوات العسكرية و منشأت الدولة ضد التكتلات الهجومية فى مسارح عمليات الصواريخ الباليستية التكتيكية و صواريخ كروز و الالأهداف الجوية الباليستية و الطائرات التكتيكية و الهجمات الجوية الأخرى بالإضافة إلى مقاومة عمليات الإعاقة الإلكترونية و التشويش الإلكترونى ECM من الطائرات المهاجمة.

S-300 V نظام دفاع جوى محمول متعدد القنوات طويل المدى ؛ مؤثر فى مسارح عمليات الدفاع الجوى , كما أن النظام يتملك مناعة عالية ضد التشويش نتيجة لذلك أصبح النظام ذو كفاءة عالية على مهاجمة الأهداف الهوائية فى ظل ظروف التشويش الإلكترونى القوى و تحت النيران المعادية فى أى طقس فى الليل أو النهار.

يتكون النظام من:-
1-وحدة أكتشاف الأهداف
2-أربع أنظمة صاروخية
3-وحدات دعم للصواريخ و معدات للصيانة


وحدة أكتشاف الأهداف تتكون من:-
وحدة قيادة من طراز 9S457-1
رادار مراقبة شاملة من طراز 9S15MV
قطاع مراقبة بالرادار من طراز 9S19M2

المنصات الصاروخية تتكون من:-
رادار توجيه الصواريخ متعدد القنوات من طراز 9S32-1
6 قواذف صواريخ من طرازين: 4قواذف من طراز 9A83-1 مزودة ب 4 صواريخ من طراز 9M83 فى حاوية نقل القواذف TLC
و قاذفين من طراز 9A82 مزودة بصاروخين من طراز 9M82 فى كل TLC
عربات تلقيم للقواذف من طرازين:4وحدات تلقيم من طراز 9A84 مزودة ب 4 صواريخ 9M83 فى TLC
و حدتان تلقيم من طراز 9A85 مزودة بصاروخين 9M82 لكل TLC

(خلاصة السابق)
يتكون النموذج من ADMS 4 قواذف من طراز 9A83-1 و أربع وحدات تلقيم من طراز 9A84
قاذفين من طراز 9A82 و وحدتان تلقيم من طراز 9A85
الذخيرة:32 صاروخ من طراز 9M83 و 8 صواريخ من طراز 9M82


وحدات دعم الصواريخ و الصيانة تتكون من:-
وحدات صيانة و تصليح لكل أجزاء ال ADMS بالإضافة إلى وحدات أختبار الصواريخ الألية
وحدات نقل الصواريخ و تخزينها
مجموعة لتصنيف الأجزاء التالفة و قطع غيار لـ ADMS


الخصائص العامة
أقصى مدى لأكتشاف الأهداف 250كلم
مهاجمة الأهداف الأيروديناميكية
أرتفاع 25متر-30كلم
المدى 100كلم
مدى مهاجمة الاهداف الباليستية أكبر من 40كلم
البصمة الرادارية للأهداف التى يمكن أكتشافها 0.05مترمربع
عدد الأهداف المهاجمة فى نفس الوقت 24هدف
عدد الصواريخ الموجهة فى نفس الوقت 48
مدة إعداد الصاروخ للإطلاق 15ثانية
زمن ردة الفعل 5ثوانى
مدة تنصيب المنظومة 5دقائق
أقصى مدة تشغيل للمنظومة باستمرار 48 ساعة



S-300 VM (ANTEY 2500)



نظام الدفاع الجوى S-300VM صمم لحماية القوات العسكرية و المناطق الوطنية الحيوية و المنشأت العسكرية من الهجمات المكثفة من قبل الصواريخ البالستية متوسطة المدى و حماية مسارح عمليات الصواريخ الباليستية التكتيكية و الأهداف الجوية الباليستية و صواريخ كروز و الطائرات التكتيكية و الأستراتيجية بالإضافة إلى مهاجمة طائرات الأواكس و طائرات الأستطلاع الجوية و طائرات الإعاقة و التشويش الإلكترونى ECM و الهجمات الجوية الأخرى.

نظام الدفاع الجوى S-300 VM يكون طويل المدى محمول متعدد القنوات و يقدم حماية فعالة ضد الصواريخ الغير الأستراتيجية المضادة لمضادات الطائرات الدفاعية , كما أن النظام يمتلك حصانة عالية ضد التشويش كما أنه قادر على مهاجمة الأهداف الجوية فى ظل ظروف الإجراءات الإلكترونية المضادة و فى بيئة النيران المعادية فى أى طقس سواء ليلاً أو نهاراً.


اليتكون النظام من:-
1-وحدة أكتشاف الأهداف
2-أربع أنظمة صاروخية
3-صواريخ إضافية و حدات دعم تقنى

وحدة كشف الأهداف تتكون من:-
وحدة القيادة من طراز 9S457ME
رادار مراقبة شاملة من طراز 9S15M2 أو 9S15MT2E أو 9S15MV2E
قطاع مراقبة بالرادار من طراز 9S19ME

يكون النظام الصاروخى من:-
رادار توجيه الصواريخ متعدد القنوات من طراز 9S32ME
6 قواذف من طراز 9A84ME مع أربع صواريخ من طراز 9A83ME فى كل حاوية نقل للصواريخ
6 عربات تلقيم للقواذف بحيث واحدة لكل قاذف بحيث تكون كل واحدة مزودة بصارووخين من طراز 9M82ME

الصواريخ الإضافية و نظم الدعم التقنية تتكون من:-
وحدات صيانة و تصليح لكل أجزاء النظام بالإضافة إلى وحدات أختبار متكاملة للنظام
حاويات تخزين للصواريخ و نقلها
وحدات تدريب
مجموعة لتصنيف الأجزاء التالفة و قطع غيار لـ ADMS


الخصائص العامة
أقصى مدى لكشف الأهداف 250كلم
مهاجمة الأهداف الأيروديناميكية
المدى 200كلم
الأرتفاع 25متر-30كلم
أصغر مقطع رادارى يمكن كشفه 0.02متر مربع
عدد الأهداف المهاجمة فى نفس الوقت 24هدف
عدد الصواريخ الموجهة فى نفس الوقت 48صاروخ
زمن ردة الفعل 7.5ثانية
زمن تنصيب المنظومة 5دقائق
أقصى مدة تشغيل للمنظومة باستمرار 48 ساعة




BUK M1-2


ملحوظة(قرأت أم النظام له قدرة على مهاجمة الأهداف الأرضية و البحرية)
النظام الدفاعى الصاروخى بوك أم 1-2 صمم لحماية القوات العسكرية و المنشأت من الهجمات الحالية و المحتملة مستقبلياً من الأهداف ذات السرعات و قدرات المناورة العالية و الطائرات الأستراتيجية و التكتيكية و الحوامات و الصواريخ الباليستية و صواريخ كروز المطلقة من الجو و تدمير الأهداف الراديوية الأرضية و الجوية المضادة تحت العمليات الإلكترونية و النيرانية المضادة المكثفة فى أى ظروف جوية سواء ليلاً أو نهاراً.
النظام محمول متعدد القنوات متوسط المدى قادر على توفير الحماية الفعالة ضد الطائرات و الصواريخ الباليستية التكتيكية.

يتكون النظام من:-
1-وحدات قتال
2-وحدات دعم

تتكون وحدات القتال من:-
وحدة قيادة من طراز 9S470M1-2
رادار إغلاق على الأهداف من طراز 9S18M1-1
ستة عربات قواذف ذاتية الحركة من طراز 9A310M1
ستة عربات ملقمة للقواذف من طراز 9A39M1 مخصصة SPLV
72 صاروخ أرض جو من طراز 9M317 محملة على SPLV بحيث أربعة صواريخ على كل واحدة منها و محملة على LLV بحيث ثمانية صواريخ على كل واحدة منها

وحدات الدعم تتكون من وحدات صيانة وتصليح لجميع وحدات النظام و أجزاءه الرئيسية

تتكون وحدات الدعم من:-
أجزاء للصيانة و التصليح لأجزاء ADMS و أجزاء التدريب الألى و أجزاء المراقبة فى النظام
وسائل تخزين و نقل للصواريخ
أنظمة تدريب سهلة
مجموعة لتصنيف الأجزاء التالفة و قطع غيار لـ ADMS


المواصفات العامة
أقصة مدى لأكتشاف الأهداف 160كلم
مهاجمة الأهداف الأيروديناميكة
مدى 3-40 كلم
أرتفاع 15متر-25كلم
مدى المهاجمة
صواريخ مضادة للرادار 20كلم
الأهداف الراديوية 15كلم
الأهداف البحرية(قارب صواريخ,مدمرات) 25كلم
أقصى سرعة للأهداف 1200متر/ثانية
وزن الرأس الحربية 70كج
أقصى قدرة على المناورة للصاروخ 30جى فورس
عدد الأهداف المهاجمة فى نفس الوقت 6أهداف
زمن رد الفعل 15ثانية
زمن تنصيب المنظومة 5دقائق


يتبع إن شاء الله مع منظومات PECHORA-2M-2K
PECHORA-2A
TOR-M1
STRELA
KVADRAT
OSA-AKM

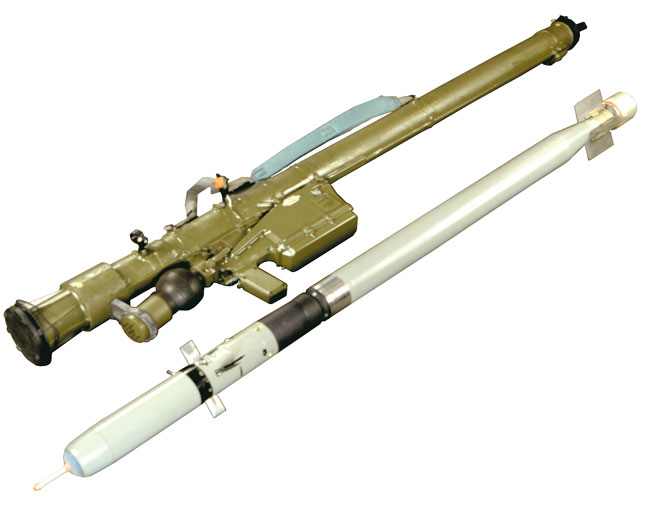

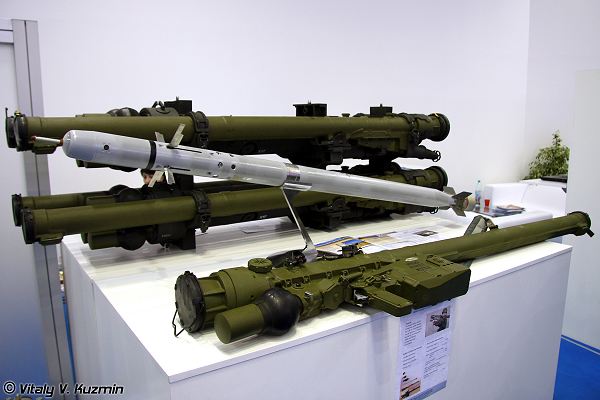

IGLA
9S520
203-OPU
TUNGUSKA
PANTYSR-S1
ZSU-23 SHIKLA
ZU-23
يتبع.....

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

PECHORA-2M-2K



قام مكتب التصميم كونتسيفو ببرنامج جديد لتطوير نظام الدفاع الجوى ADMS S-125 ,حيث تم ترقيته إلى طرازين أحدهما ذاتى الحركة PECHORA-2M و أخر ثابت PECHROA-2K تم تطوير النظام لحماية المنشأت العسكرية و الصناعية و الإدراية من الهجمات الجوية المعادية التى تكون من الطائرات و المروحيات و صواريخ كروز(تتضمن الشبحية منها) فى حالات التشويش و الإعاقة الإلكترونية البسيطة و المعقدة.

تم تطوير النظام لتقديم أداء أعلى حيث:-
تم تسحين الوحدات القتالية باستخدام صواريخ من طراز 5V27DE لتوفير غطاء قتالى موسع

تحسين فرص البقاء للوحدات المحمية من خلال إدخال أنظمة إلكترونية جديدة و أنظمة كشف كهروبصرى , كم تم تقديم وحدات مكافحة للمضادات الإلكترونية ECCM

إدخال الحركية على النظام لتوطيره للنظام 2M بإضافة شاسيهات مدولبة مجهزة بوحدات إمداد طاقة ذاتية و توفير معدات ملاحة بالقمر الصناعى

توفير زمن أسرع للإغلاق على الأهداف عن طريق تقليل الوصلات بين كبينات النظام

تحسين دقة النظام و توفير الخدمة لفترات طويلة بفضل توفير إلكترونيات جديدة للوحدات الرئيسية للنظام

تحسين خصائص التشغيل و الصيانة من خلال تقليص وقت الصيانة

خصائص التطوير :-
وحدة أستشعار هوائى من طراز UNV-2M ذاتية الحركة محملة على شاسية مدوب
أو من طراز UNV-2K على نصف مقطورة مجرورة

8 قواذف ذاتية الحركة من طراز 5P73-2M مع قضبانين للتوجيه فى النسخة 2M
أو أربع قواذف مع أربع (جمع كلمة قضبان) فى الطراز 2K

8عربات نقل و تلقيم على شاسيه من طراز ZIL-131 أو شاسيه من طراز URAL-4210 ذاتى الحركة

صواريخ من طراز 5V27D و 5V27DE

نظام تزويد بالطاقة يتكون من كابينة RKU-N و محطة الطاقة الكهربائية بالديزل 5E69A و كابل KU-03T

وحدة تصليح متنقلة من طراز PRA-NMA1 مزودة بأجزاء لأستبدال الأجزاء التالفة و لوزام و أدوات أخرى SPTA و مجموعة من الكابلات و أجهزة مضادات الإعاقة الإلكترونية

و حسب طلب الزبون يمكن أستبدال بعض الأشياء مثل المعدات و الشاسيهات و اللوازم الأخرى و السوفت وير و الإلكترونيات و غيرها.

المواصفات العامة

أصغر مقطع رادارى يمكن كشفه
PECHORA 0.5 Sq.m
2M 0.15 Sq.m
2K 0.1 Sq.m
مهاجمة الأهداف
مدى
PECHORA 3.5-25KM
2M 3.5-32
2K 3.5-30
أرتفاع
PECHORA 20m-18km
2M 20m-20km

2K 20m-20km


أقصى سرعة للهدف
PECHORA 570M/S
2M 700M/S
2K 700M/S
مدة الإغلاق على الهدف
PECHORA 8 SECONDS
2M LESS THAN 3 SCONDS
2K LESS THAN 3 SCONDS
القدرة على صد الإعاقة الإلكترونية
PECOHRA 200 W/MHz
2M 2000 W/MHz
2K 2000 W/MHz
عدد الصواريخ فى القاذف
PECHORA 4
2M 2
2K 4
أحتمال إنحراف الصواريخ الراكبة للإشعاع المضادة للنظام
PRCHORA -
2M 0.98
2K 0.96
يتبع.....

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

TOR-M1



صمم نظام الدفاع الجوى TOR-M1 لحماية القوات الأرضية و المنشأت من الهجمات الجوية لا سيما الأسلحة الموجهة بدقة بالإضافة إلى الطائرات ذات الأجنحة الثابتة و المتحركة و صواريخ كروز و المركبات الموجهة عن بعد.
نظام TRO-M1 محمول يعمل فى جميع الأحوال الجوية قصير المدى يمكن أن بستخدم فى إطلاق الصواريخ ألياً أثناء الحركة و النظام محصن جداً ضد أنظمة ECM التى تعمل على الرادارات الإيجابية أو السلبية على حد سواء و يتميز بأقصى سرعة تشغيل ألى فى المعركة بفضل أستخدام كمبيوتر رقمى عالى السرعة مقترن بقواذف رأسية و جاز ديناميكى لاحق لتوفير للصاروخ قدرة أنحراف نحو الهدف كما أن النظام يتميز بوقت ردة فعل قصير جداً كما أنه يتم التحكم فى النظام بواسطة بطارية من طراز 9S737M موحدة مع بطارية وحدة القيادة.

يتكون النظام من:-
1-وحدات قتال
2-وحدات تقنية و وحدات معاونة



وحدات القتال فى نموذج ال ADMS تتكون من:-
4 عربات قتال من طراز 9A331-1 بحيث كل عربة مزودة بصاروخين

وحدات صواريخ(على ما أعتقد أن الوحدات تختلف عن العربة)من طراز 9M334 مزودة بصواريخ من طراز 9M331 بحيث أربعة صواريخ فى كل وحدة

بطارية وحدة قيادة من طراز 9S737M

الوحدات التقنية تتضمن و المساعدة تتكون من:-

وحدات صيانة و قطع غيار لجميع مركبات ال ADMS

عربات تلقيم و تفريغ و نقل و تخزين


مجموعة من الأجزاء لأستبدال الأجزاء التالفة و اللوازم و أدوات أخرى

وحدات معاونة تتألف من مشبهات العمليات القتالية من طراز 9F678 للعاملون على ال CV بالإضافة إلى معدات دعم و ملاحة و وسائل تسجيل العمليات القتالية و من الممكن أن تكون شاسيهات ال CV مجنزرة أو مدولبة.
النظام يمكن شحنه إلى الدول المشترية فى أى معدات نقل حتى الطائرات.



المواصفات العامة

أقصى مدى لأكتشاف الأهداف 25كلم
عدد الأهداف التى يمكن متابعتها معاً 48هدف
زوايا أكتشاف الأهداف 32 درجة_32درجة=64درجة
عدد الأهداف المقفل عليها فى نفس الوقت 10 أهداف
مهاجمة الأهداف
مدى 1كلم-12كلم
أرتفاع 10متر-6كلم
عدد الأهداف المهاجمة فى نفس الوقت 2
أقصى سرعة للهدف 700متر/ثانية
وزن الرأس الحربى للصاروخ 14.8كج
زمن ردة الفعل بعد أكتشاف الهدف 5-8ثوانى
أقصى سرعة على الطريق 65كلم/ساعة
وزن العربة القتالية 37طن
مدة أستخدام الوقود 2ساعتين-500كلم
الطاقم 4

يتبع......................

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

TUNGUSKA-M1


صمم نظام الدفاع الجوى تونجوسكا ليقدم الدفاع الجوى للقوات الأرضية و المنشأت من جميع أنواع الهجمات الجوية , تونجوسكا نظام دفاع جوى محمول قصير المدى قادر على تدمير الطائرات و الحوامات و جميع الأهداف الجوية التى تطير على أرتفاع منخفض أثناء الوقوف و الحركة كما أنه قادر على مهاجمة القوات البرية و البحرية كذلك .

النظام يتكون من:-
1-وحدات قتال

2-وحدات صيانة و تدريب

تتكون وحدات القتال من:-
مضادات الطائرات ذاتية الحركة من طراز 2S6M1

صواريخ من طراز 9M311-1M بحيث ثمانية صواريخ لكل SPM

طلقات ذخيرة حربية من عيار 30ملم

وحدات الصيانة و التدريب تتكون من:-
وحدات تصليح و صيانة ل AAGMS و أنظمة تدريب ألىة كاملة على الصواريخ
وسائل تلقيم و نقل و تخزين الصواريخ

مجموعة تصليح للأجزاء التالفة بالإضافة إلى المستلزمات و أدوات أخرى لجميع أجزاء النظام

المواصفات العامة

أقصى مدى لأكتشاف الاهداف 18كلم
مهاجمة الأهداف بالطلقات عيار 30ملم
أرتفاع 0متر_3000
مدى 200متر_4000
مهاجمة الأهداف بالصواريخ
أرتفاع 15متر_3500
مدى 2500متر_10000
عدد المدافع الرشاشة 2مدفع
سرعة إطلاق الطلقات فى الدقيقة 5000
سرعة الهدف الجوى 500متر/ثانية
زمن ردة الفعل 10ثوانى
الطاقم 4




PANTSYR-S1




صمم نظام الدفاع الجوى بانتسر-أس1 لتقديم الحماية للمنشات الإدارية و الصناعية و العسكرية ضد الاسلحة الجوية الحديثة تتضمن الأسلحة الحديثة الموجهة بدقة بالإضافة إلى حماية التجمعات أثناء حالات الغارات الجوية.
النظام محمول قصير المدى يعمل فى جميع حالات الطقس قادر على تدمير الأهداف و مهاجمتها بالجمع بين المدفعية المضادة للطائرات و المدفعية الصاروخية كما أن النظام قادر على التعامل الذاتى مع الأهداف الجوية كما أن النظام له قدرة متكاملة على مقاومة الإعاقة الإلكترونية كما أن العربة القتالية قادرة على إطلاق الصواريخ و الطلقات الحربية أثناء الحركة.

يتكون النظام من:-
1-وحدات قتال

2-وحدات صيانة

3-وحدات تدريب

تتكون وحدات القتال من:-
ست عربات مدولبة أو مجنزرة فى البطارية الوحداة

وحدة قيادة للبطارية

من 8/12 عربة قتال من طراز 57E6-E لكل TLC
(يتوقف عددها حسب تصميمها المستقبلى)

1400 طلقة 30ملم لكل CV

عربة نقل و تلقيم

تتكون وحدات الصيانة و التدريب من:-
وسائل تصليح و صيانة و أدوات توافقية أخرى

مجموعة رئيسية من صواريخ التدريب و معدات أخرى مثل المشبهات

وسائل نقل و تخزين و مجموعة من أجزاء لأستبدال الأخرى التالفة و مستلزمات و أدوات أخرى

وحدات التدريب تتضمن فصول تدريب و مشبهات متحركة,كما أن كل CV لها نظام ملاحة بالقمر الصناعى و نظام تزويد طاقة كهربائى و وسائل أتصال و تخزين معلومات و نظام للأرصاد الجوية و معدات تسجيل العمليات القتالية


المواصفات العامة

مدى أكتشاف الرادار لهدف مقطعه الرادارى2متر مربع 32-36كلم
عدد الأهداف المتابعة فى نفس الوقت 20هدف
أقصى مدى لإطلاق الصواريخ على هدف مقطعه2مترمربع 24-28كلم
النظام الإلكترونى
أقصى مدى للإطلاق الألى على الهدف 17-26كلم
مهاجمة الأهداف بالصواريخ
أرتفاع 5متر-10كلم
مدى 1.2كلم-2-كلم
مهاجمة الأهداف بالطلقات الحربية
أرتفاع 0متر-3كلم
مدى200متر-4كلم
أقصى سرعة للهدف 1000متر/ثانية
زمن ردة الفعل 4-6ثانية
وزن الصاروخ 74.5كلج
وزن الرأس الحربى 20كلج

سرعة إطلاق الطلقات 4500-5000 طلقة/دقيقة
الطاقم 3




KVARAT

إن نظام الدفاع الجوى المطور كفادرات متوسط المدى صمم لحماية القوات الصديقة و المنشأت ضد الهجمات الحديثة العالية السرعة ذات قدرات المناورة العالية من الطائرات الأستراتيجية و التكتيكية كذلك و صواريخ كروز و المروحيات تحت ظروف الهجوم الشامل و فى ظل بيئة التشويش الإلكترونى القوى و تحت النيران المعادية المكثفة.


تطوير النظام

وحدات أستطلاع و رادار توجيه جديد

أستبدال وحدة أختيار الأهداف بأخرى رقمية

جهاز تصنيف الأهداف(طائرات-هليوكوبتر-صواريخ كروز)

جهاز داخلى للإضاءة ذات ترددات من 6-12 (لا أفهم هذه الجملة)

تبديل أنابيب أشعة الكاثود للعرض بشاشات LCD ملونة,التى لا سيما تزيد عمرها(من10000-15000ساعة) و تختزن بيانات أكبر,كما انها تقلل من أستخدامات الطاقة.

عربة ذاتية الحركة تتضمن وحدات للتدريب على النظام و تسجيل البيانات و تسجيل التدريبات مع إمكانية معرفة العملية التى حدثت على النظام من رادار إلى قواذف الصواريخ.....إلخ

كما أن النظام مجهز بوحدات لفحص الرادار و قواذف الصواريخ و المعدات الأخرى

كما أنه فى أخر التطويرات تم تزويد النظام كفادرات بعض وحدات القتال من منظومة BUK-M1


يتبع إن شاء الله.............

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

STRELA-10M



نظام الدفاع الجوى قصير المدى ستريلا-10أم صمم لتوفير الغطء الجوى للقوات الأرضية فى كل أنواع عمليات القتال أثناء المسيرة(الحركة) بالإضافة إلى حماية المنشأت ضد تهديدات الطيران فى مسارح الأرتفاعات المنخفضة تتضمن الطائرات ذات الأجنحة الثابتة و المتحركة و صواريخ كروز و المركبات الموجهة عن بعد فى ظل ظروف الإعاقة الطبيعية و الأصطناعية على أجهزة الكشف الحرارية و الكهروبصرية سواء ليلاً أو نهاراً فى ظروف الرؤية المحدودة(أثناء الجو المكبد بالسحب(المغيم))
هناك الأن خياران حديثان للنظام STRELA-10M المحمول قصير المدى

الأول:STRELA10M4
الثانى:STRELA-10MA (9A34A GYURZA

تطوير النظام جعله قادراً على إطلاق الصواريخ أثناء الثبات و الحركة ضد الأهداف القريبة من بعضها.
بسبب شروط نشر النظام أثناء الرؤية الليلية
تم تجهيز النظام بكاميرا تصوير وتليفزيونية و حرارية LLLTV.


يتكون النظام من:-
وحدات قتال تتضمن عربة قتال من طراز (9A35M2(M3 أو 9A34M2(M3 أو (9A34M(9A35M مطورة لضمان ألية تعينن و تسجيل بيانات الهدف.

صواريخ من طراز 9M37M1 و 9M37MD و 9M333 بحيث أربعة صواريخ لكل CV

معدات رؤية ليلية

معدات صيانة و تدريب شائعة لكلا النظامين العادى و المطورة

المواصفات العامة

أقصى مدى لأكتشاف الأهداف : 10كلم
أقصى مدى لأكتشاف الأهداف بالكاميرا الحرارية : 8-12كلم
مجال الرؤية الموسع و الضيق : 6x8 / 13x19
مهاجمة الأهداف
مدى : أدنى500-800_أقصى5000متر
أرتفاع : لصواريخ 9M333 و 9M37MD
10-3500 متر
لصواريخ 9M37M1
25-3500متر
أقصى سرعة للهدف : 0-450متر/ثانية

معاينة إحداثيات الهدف:ألياً مع توجيه القاذف نحو الهدف ألياً
توجيه الصاروخ:سلبى
وزن الصاروخ : 41كلج
وزن الصاروخ مع الحاوية: 72كلم
وزن الصواريخ من طراز 9M333 9M37MD 9M37M1
رأس حربى عادى : 0.5/3.5كلج
شديد الأنفجار :1.1/2.6كلم



نستكمل الجزء الثانى من النظام 9A34A GYURZA

و يا رب يعجبكوا الموضوع

يتبع إن شاء الله ............

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

الجزء الثانى:STRELA-10MA (9A34A GYURZA





النظام الحديث GYURZA مشتق من النظام الرئيسى بتجهيزات للعربة القتالية مع نظام الكشف و الإغلاق الحرارى IR لجميع الأتجاهات(360درجة)
مع كبيوتر رقمى ز لوحة عرض و تحكم و النظام جاهز للعمل على مدار الساعة و حتى خلال الوقت الليلى.

خصائص النظام:-
نظام أكتشاف ألى للأهداف الهوائية أثناء النهار و الليل التى خارج نطاق البصر

وحدة أختيار ألية للأهداف الأكثر خطورة للتعامل معها فورياً

إجراءات قتالية ألية كاملة قبل بدء القتال

إشارة تحديد أتجاهات و مسارات الأهداف الجوية المغلق عليها

تحكم ألى فى محركات الصواريخ لتوججيه رؤوسها الحربية نحو الهدف

تحكم قتالى عن بعد لبطاريات القتال من خلال مديرى عربات القتال مثل عربة القائد
أو تحكم قتالى عن بعد من خلال لوحة القيادة لمدى حوالى 300متر

عرض الحالة الفنية و قابليتها للقتال

كما أن أداء تسجيل البيانات مطابق للطراز 10-M4 و كذلط وحدات الصيانة


المواصفات العامة

مدى الأكتشاف
الأمامى:20كلم
الخلفى:10


المراقبة الجوية,بالدرجة
الأرتفاع 3درجة
السمت 360درجة

باقى المواصفات ذكرت سابقاً



PECHORA-2A



نظام الدفاع الجوى المطور PECHORA-2A ليقدم الدفاع الجوى AD للمنشأت الإدارية و الصناعية و العسكرية ضد الهجمات الجوية من الطائرات و الحوامات و صواريخ كروز تحت ظروف الإعاقة الإلكترونية ECM المخففة و الثقيلة.

برنامج تطوير و تحديث نظام الدفاع الجوى S-125 تم شركة فى ألماز أنتاى للأبحاث العلمية و الإنتاج العسكرى لتحسين الأداء التقنى و التكتيكى للنظام الرئيسى.

تطوير النظام:-
تمديد المدى القتالى للنظام من خلال تعديل و تحسين طرق توجيه الصواريخ

زيادة نسبة إصابة الهدف(بما فى ذلك الأهداف التى تطير على أرتفاعات المنخفضة)من خلا تعديل دقة توجيه الصواريخ

قدرات ألية لكشف الأهداف الجوية و التعامل معها أثناء التشويش المكثف

تعديل أداء النظام أثناء العمل على نظام الكشف التليفزيونى/البصرى بفضل إدخال نظام التعامل الألى و الإغلاق على الأهداف فى القناة التليفزيونة

تعديل الخصائص العملية , تتضمن التعامل القتالى الجزئى الألى و أستبدال الهارد وير بأخر محدث , تطوير و تسهيل طرق تدريب العاملون على النظام , أنخفاض معدلات و الوقت اللازم للصيانة , تحسين عملية التشغيل , إطالة مدة الخدمة النظام , تخفيض معدلات أستهلاك الطاقة.

يتكون النظام من:-
رادار توجيه صواريخ طراز SNR-125-2A و مجس من طراز UNV تطوير وحدة القيادة من طراز UNK-M2A و ورشة القيادة التصليح المتحركة

بطارية دفاع جوى تتضمن جوى مع أربع قواذف من طراز 5P73 و أربع عربات نقل و تلقيم من طراز PR-14AM على شاسيهات مدولبة

صواريخ من طراز 5V27D

نظام تزويد طاقة كهربائى , يتكون كابينة توزيع كهربائى من طراز RKU-N و محطة طاقة كهربائية بالديزل من طراز 5E96A و نظام تحويل طاقة من طراز 5E74M-230 و كابل KU-03T

و حسب طلب الزبون يمكن أستبدال بعض الأشياء مثل المعدات و الشاسيهات و اللوازم الأخرى و السوفت وير و الإلكترونيات و غيرها.

كما أنه يمكن تطوير النظام فى أراضى روسيا أو أراضى العميل.

المواصفات العامة
أصغر مقطع رادارى يمكن كشفه:0.5مترمربع
مهاجمة الأهداف
مدى:3.5-28كلم
أرتفاع:20متر-20كلم
أقصى سرعة للهدف:700متر-ثانية
مدة الإغلاق على الهدف:2.5-3ثوانى
القدرة على صد الإعاقة الإلكترونية:2000 W/MHz
عدد الصواريخ فى القاذف:4



ZSU-23-4 SHILKA



نظام الدفاع الجوى ZSU-23-4 SHILKA ذاتى الحركة المضاد للطائرات صمم ليقدم الحماية للقوات الأرضية من الهجمات الجوية من جميع أنواع الأهداف الجوية كما أنه صمم أيضاً لحماية المنشأت النظام ZSU-23-4 SHILKA يمكنه كشف و مهاجمة الطائرات ذات الأجحة الثابتة و المتحركة و الحوامات كذلك و و جميع الأهداف الجوية التى تطير على أرتفاع منخفض أثناء الثبات و الحركة بالإضافة إلى أنه يمكن للنظام مهاجمة الأهداف الأرضية أثناء الحركة و البحرية كذلك.

أخر تحديث للنظام ZSU-23 تم تسميته ب ZSU-23-4M4 لمهاجمة الأهداف الجوية كما أنه تم زيادة المدى ب 0.6 عن النظام الأصلى.

تطوير النظام:-
أستبدال الرادار بأخر إيجابى لتحسين الأداء

كمبيوتر رقمى جديد

إدخال المعدات اللازمة لأستقبال البيانات للأهداف الخارجية , وضمان التحكم الألى للمدفع من وحدة التحكم

إدخال معدات أختبار بالإضافة إلى إدخال محاكى متعدد الوظائف على النظام لتوفير التدريب فى محطات العمل للمشغلين النظام

إدخال الحماية الذاتية لحماية النظام من الأسلحة عالية الدقة للتقليل من قدرة الاشعة تحت الحمراء التى لها بالإضافة إلى تجهيز النظام بتكييف و رادار جديد بدل من لاسابق طراز GUN DASH و مستشعرات مزودة بكاميرات ليلية و نهارية و محدد مدى ليزرى
كما أنه تم تزويد النظام بوحدات مكيروسكوبية و مكونات أخرى تقدم بيانات رقمية و معدات تجهيز و أستبدال تضمن للنظام تصليحه و تزويده بقطع الغيار اللازمة و معداتو لوازم و أدوات أخرى

كما أن برنامج تطوير النظام يهدف إلى تعديل و تحسين عملية التحكم بالنظام و معدات رفع مدة الخدمة تتضمن تطوير شاسيهات مجنزرة و نظام تزويد طاقة أبتدائى للتقليل من عمليات أستهلاك الطاقة و الوقوود الديزل بالإضافة إلى تحسين و تعديل وحدات التحكم القتالية و تحسين ظروف عمل الطاقم.

حسب طلب الزبون يمكن تجهيز النظام بمجموعة من التحكم مع قاذفين STRELETS-23 صممت لحمل و إطلاق أربعة صواريخ IGLA بالإضافة إلى وحدات IFF (أنظمة تعارف).

النظام محمل على شاسيه مجنزر من طراز PT-76 كام أن النظام يستخدم بكثافة لمهاجمة منصات إطلاق الصواريخ المضادة للدبابات ATGM مثل عربات إطلاق الصواريخ تاو TOW , النظام مكون من أربع مدافع عيار 23ملم مع أقصى مدى إطلاق 3000متر كما أنه يتم تبريد هذه المدافع المدافع بالمياه و سرعة إطلاق النيران هى 800-1000 طلقة فى الدقيقة كما أنه كل عربة تحمل حوالى 2000طلقة كما أنه يمكن حمل النظام عل طائرات من طراز IL-76 أو AN-22.


المواصفات العامة

مدى أكتشاف الأهداف
قبل التحديث:12كلم
بعد:34كلم
الطاقم:أربعة(القائد,السائق,المدفعى,و مستخدم الرادار)
التسليح
أربع مدافع23ملم من طراز AZP-23 ذت قدرة ألتفاف 360درجة
أقصى مدى:3000متر
نوع الذخيرة:API-T,HPI-T,FRAG-HE-T
أقصى سرعة على الطريق:50كلم/ساعة
المدى:450كلم
الرؤية الليلية:IR للقائد و السائق
تحميل النظام:
شاسيه من طراز PT-76 أو ASU-85
شاسيه محمل على 6 عجلات



ZU-23



فى عام 1964 كان نظام الدفاع الجوى ZU-23 أحدث نظام دفاع جوى سوفييتى خفيف الوزن مضاد للطائرات , كان النظام يستخدم بشكل واسع فى قوات الدفاع الجوى فى أفواج المدفعية الألية المضادة للطائرات كما أنه النظام كان يستخدم ليقدم الحماية و الغطاء الجوى لفرق منظومات SAM-4.

النظام المطور
النظام المطور ZU-23 المدفعى المضاد للطائرات صمم لمهاجمة الأسلحة الجوية المهاجمة بكفاءة تتضمن الأهداف ذات قدرات المناورة العالية التى تطير على أرتفاعات منخفضة (الطائرات التكتيكية,الحوامات,صواريخ كروز,المركبات الموجه عن بعد)أثناء النهار و الليل فى ظروف الرؤية المحدودة(الجو المغيم)

النظام تم تطويره إلى الطراز ZU-23M و ZU-23M1.

النظام المطور يتألف من عناصر جديدة مثل:-
قاذفى صواريخ مع صاروخى IGLA و مجموعة من معدات التحكم(فى النظام ZU-23M1 فقط)
نظام البحث و التتبع الكهروبصرى , يتكون من وحدة كهروبصرية للكشف(كاميرا تليفزيونية,صور حرارية,محدد مدى ليزرى,وحدة تحكم)مع وحدة تعقب ألى
كمبيوتر رقمى
ماكينات أستهداف
جهاز أتصال
لوحة عرض و تحكم
معدات أستقبال بيانات و إحداثيات الهدف
وسائل أتصال راديوية
نظام تزويد طاقة كهربائية أبتدائى

تطوير النظام خفض عدد العاملون على النظام إلى رجل واحد كما أن تطوير النظام منح الميزات التالية:-
توجيه ألى للصواريخ و تتبع الأهداف و التعامل معها و أليه توجيه الصواريخ و المدافع بزوايا محددة إلى الأهداف (ZU-23M1) الذى يملك الكفاء القتالية العالية الطراز ZU-23M1 يقدم ميزة مهاجمة الأهداف بالمدافع و الصواريخ مجتمعة.

يتكون النظام من مدفعين عيار 23ملم طراز ZAP-23 مع قدرة ألتفاف 360درجة
النظام محمولين على مقطورة محملة على عجلتان و صاروخان IGLA بعد التطوير


المواصفات العامة

مهاجمة الأهداف
مدى
ZU-23M:200متر-2.5كلم
ZU-23M1:200متر-5.2كلم
أرتفاع
ZU-23M:1.5كلم
ZU-23M1:3.5كلم
سرعة الهدف
ZU-23M:0-300متر/ثانية
ZU-23M1:0-400متر/ثانية
الرؤية الليلية:IR
سرعة إطلاق الطلقات:800-1000طلقة فى الدقيقة
نوع الذخيرة:API-T,HPI-T



يتبع إن شاء الله ...............

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

OSA-AKM




نظام الدفاع الجوى OAS-AKM SAM-8 ذو صاروخ أحادى المرحلة وقوده صلب قصير المدى يعمل على الأرتفاعات المنخفضة فى جميع الأحوال الجوية صمم النظام لحماية القوات الأرضية و المنشأت من جميع الأهداف الجوية تتضمن الطائرات و الحوامات و صواريخ كروز و الطائرات الموجهة عن بعد كما أن كل عربة قتالية لها رادارات خاصة بها و نظام أكتشاف بصرى و نظام كمبيوترى و وحدة تزويد طاقة محملة على الشاسيهات مجموعة من عربات القتال يمكن أن يتم التحكم بها وسائل و وحدات تحكم مثل PU-12M7 أو PPRU-M1 , أول نموذج منتج من هذا النظام كان تحت أسم SAM-8A الذى كان يمتلك فقط 4 قواذف و صواريخه كانت معرضة للخطر النسخة SAM-8B ذات عربتى نقل و تلقيم من طراز BAZ-5937 بحيث كل عربة تحمل 18 صاروخاً (موضوعة فى صناديق بحيث كل 3 فى صندوق) الهدف يمكن مهاجمته بصاروخ واحد أو صاروخين كما أن النظام يمكن أن يتم حمله جواً , صواريخ النظام لها قدرة عالية على التسارع له وزن عند الإطلاق يزن حوالى 127كج و سرعة تصل إلى 2.4 ماخ و أرتفاع أدنى يصل لحوالى 25 متر أعلى مدى يكون فيه الصاروخ ذات كفاءة قتالية يصل لحوالى 5000 متر و مدى أدنى 1500 متر و مدى أقصى (يعتقد أنه غير فعال) 12000 متر , تم تقديم النظام عام 1980 كما أن الرؤوس الحربية لهذه الصواريه مزودة بصمامات أمان متقاربة كما أن الرأس الحربية التى تزن 15 كج لها دائرة قتل نصف قطرها 5 متر فى الأرتفاع المنخفض , مدة إعادة تلقيم النظام تساوى 5 دقائق كما أن مدة نصب النظام تستغرق حوالى 4 دقائق و مدة ردة فعل 26 ثانية كما أن رادار السيطرة النيرانى يعمل فى النطاق H-BAND و فى زاوية مسح 360 درجة و مدى كشف أقصى 45 كلم و مدى أكتشاف فعال مع الأهداف 30 كلم كما أنه النظام مزود برادارين يعملان فى النطاق I-BAND يجعلان إمكانية الخطأ فى إطلاق صاروخين على نفس الهدف شىء مستحيل بالإضافة إلى أنه الراداران يعملان على نطاق تردد تحبط عمليات التشويش عليهما و كل رادار توجيه صواريخ مثبت عليه نظام توجيه تليفزيونى لمتابعة الهدف أثناء عدم وضوح الرؤية و أثناء عمليات التشويش كما أن الشاسيه محمل على ست عجلات , و أربع صواريخ محمولة جاهزة للإطلاق مع أثنين أخرين محملين على الجانب , مقصورة السائق فى مقدمة العربة محركان النظام فى الخلف و يمكن للنظام الحركة فى الماء بواسطة محركان.


يتكون النظام من:-
وحدات قتال

وحدات دعم و تدريب و صيانة


تتكون وحدات القتال من:-
أربع عربات قتالية من طراز 9A33BM3(9A33BM2) بحيث أربعة عربات فى كل بطارية
ستة صواريخ 9M33M3(9M33M1) فى كل عربة قتالية


تتكون وحدات الدعم و التدريب و الصيانة من:-
عربة نقل و تلقيم صواريخ على شاسيه مدولب بحيث 12 صاروخ لكل عربة
وسائل خدمية و أنظمة تدريب متكاملة و مجموعة من قطع الغيار و اللوازم و أدوات أخرى و مجموعة من معدات الدعم الارضى
مشبه ألى لعمليات ال CV

يمكن نقل النظام بأى وسائل نقل

المواصفات العامة

أقصى مدى لأكتشاف الأهداف:45كلم
مهاجمة الأهداف
مدى:1.5-10كلم
أرتفاع:25متر-5000متر
أقصى سرعة للهدف:500متر/ثانية
زمن رد الفعل:26-39ثانية
مدة تلقيم النظام:5دقائق
وزن الصاروخ عند الإطلاق:127كج
وزن الرأس الحربى:15كج
تاريخ الإنتاج:1980
المستخدمين:25 دولة على الأقل
نوع المحرك:D20K300 ديزل
مدى النظام:500كلم
الطاقم:3
أقصى سرعة على الطريق:80كلم/ساعة
أقصى سرعة عوم:8كلم/ساعة
نوع القاذف:5P35M2
أجهزة IFF
نوع الرأس الحربى:FRAG HE





يتبع إن شاء الله ...............

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

نستكمل إن شاء الله مع مشروع تطوير النظام OSA-AKM



برنامج تطوير النظام OSA-AKM يهدف إلى إدخال قدرات قتال
و إمكانيات معلوماتية حديثة إلى النظام بحيث:-

إدخال إمكانية ربط عربات القتال ببعضها DATA LINK و إجراءات تحكم ألية و أستقبال بيانات إحداثيات الهدف و تعيين نوعه و المعلومات عنه و طريقتين تبادل البيانات مع عربات القيادة و التحكم من طراز PU-12M7 أو PPRU-M1 فى مسافة أقصاها 5 كلم

أنظمة تعارف IFF من طراز MK-X/MK-XII على العربات القتالية CV

عدسة كاميرا تليفزيونية و نظام بصرى كهربى للتصوير الحرارى

تعزيز قدرة التدمير للرأس الحربية بنسبة 25%

تعديل ظروف سكن الطاقم (داخل النظام)

باقى المواصفات ذكرت سابقاً


IGLA




نظام IGLA المحمول على الكتف هو تعديل و تحسين للأنظمة SAM-7 و SAM-14 صمم للتعامل مع الأهداف المرئية مثل الطائرات و الحوامات و الطائرات الموجهة عن بعد , النظام موجهة بالاشعة تحت الحمراء IR

يتكون النظام من:-
1-معدات قتالية
2-معدات تدريب و معدات صيانة

تتكون معدات القتال من:-
صاروخ من طراز 9M39
قاذف من طراز 9P516

أنظمة تعارف IFF

تتكون معدات الصيانة و التدريب من:-
معدات أختبار لفحص صواريخ التدريب و القتال و القاذف كذلك
معدات تدريب للمساعدة فى تطوير مهارات تشغيل النظام


النظام المطور IGLA-S




الجيل الجديد IGLA-S هو تتابع للنظام القديم IGLA , تتضمن زيادة كبيرة للرأس الحربية فى عدد الشظايا و قدرتها التدميرية و نظام ليزر جديد و نظام توجيه جديد للصاروخ يقدم قدرة عالية فى دقة القتل و زيادة مدى النظام إلى 6 كم

النظام الجديد IGLA-S فى نفس وزن و حجم النظام الأساسى بالإضافة إلى نفس إعدادات الإطلاق و إجراءات الصيانة فى النظام السابق.

مشبه من طراز 9F895 طور للتدريب على النظام الجديد IGLA-S فى الدول المستخدمة لهذا النظام.
النظام IGLA-S تتضاعف قدراته عن النظام السابق IGLA من مرتين إلى ثلاث مرات تتضمن الكفاءة القتالية للنظام خاصة عند الاستخدام ضد صواريخ كروز و الأهداف الصغيرة.


المواصفات العامة

مهاجمة الأهداف
مدى:500-5200 متر
أرتفاع:10-3500 متر
سرعة الهدف:320-400 متر/ثانية
وزن الرأس الحربية:0.405 كج
زمن ردة الفعل:أقل من خمس ثوانى
مدة تجهيز النظام و تشغيله:أقل من 13 ثانية
وزن النظام بالصاروخ و جميع معداته:18كج
الطاقم:1



يتبع إن شاء الله .....................

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

9S520





نظام الدفاع الجوى 9S520 صمم ليكمل من قدرات و كفاءة منظومة IGLA المحمولة على الكتف للأستخدام ليلاَ و نهاراً بالإضافة إلى ضمان التحكم النارى و الدفاع الجوى عن نقطة , يتكون طاقم النظام من 3-4 أفراد.


مكونات النظام:-
3:1 معدات لتعيين إحداثيات الأهداف الفردية , و معدات دعم , و نظام تسديد ليلى من طراز 1PN72M , ثلاث نظارات رؤية ليلية من طراز PNV 90V-1

لوحة إلكترونية محمولة على اليد من طراز 1L110-2 مع راديو أتصال من طراز ARBALET-1U و وحدات TLM-1 و كابلات الدعم الكهربى

معدات ملاحة تعمل بالقمر الصناعى(متصلة به)

قطع غيار و لوازم و معدات أخرى و معدات إمدادت الطاقة الأحتياطية و الشاحن

معدات أختبار و لوازمها بالإضافة إلى مشبهات العمليات

معدات أستقبال التنبيهات من وحدات التحكم من رادارات من طراز 9S80-M(M1) أو 9S737M أو PU12M(M4,M6,M7) أو رادرات من طراز P19

عرض إحداثيات الهدف و تعريف هويته و المعلومات عنه على اللوحة الإكترونية المحمولة على اليد

المواصفات العامة

عدد الأهداف المتابعة فى نفس الوقت:4
مدى الأكتشاف:9.9 كم
الوزن الكامل:80 كج
الطاقم:3:4


203-OPU DZIHIGT



نظام الدفاع الجوى 203-OPU Dzhigit عبارة عن عربة أرضية مركب عليها صاروخين من طراز IGLA , يتيحان للمستخدم إطلاق صاروخ تلو الأخر أو الصاروخان فى نفس الوقت .

صمم القاذف بحيث يتيح سهولة عالية فى الأستخدام , يمكن تزويد النظام بمنظار رؤية ليلى و أجهزة تعارف IFF بالإضافة إلى وحدات متابعة الهدف .

معدات أختبار العربة و أختبار أنظمة المراقبة , يستخدموا لتقديم أختبار فعال للقاذف و مكوناته و معداته .



منظومة الصواريخ المضادة للجو" اس- 400 " تريؤومف



تتصف منظومة الصواريخ الحديثة المضادة للجو" اس- 400 " (تريؤومف) خلافا عن سابقتها "اس 300 بي ام" بقدرتها على تدمير كافة انواع الاهداف الجوية، بما في ذلك الصواريخ المجنحة التي تحلق بمحاذاة سطح الارض، وطائرات صغيرة الحجم دون طيار وحتى رؤوس مدمرة للصواريخ السائرة بالمسار البالستي بسرعة حتى 5000 متر في الثانية. وليس بمقدور اي مجمع آخر متابعة مثل هذا المسار.
تعتبر منظومة "اس 400 " الاكثرَ تطورا في العالم وهي قادرة ٌعلى التصدي لجميع أنواع الطائرات الحربية، بما فيها طائرة الشبح الشهيرة، كما تستطيع اعتراض الصواريخ المجنحة وتدميرها.
تم تصميم المنظومة في شركة "ألماس – أنتاي". وبدأ تزويد الجيش الروسيى بمنظومات " اس- 400 " (تريؤومف) بدءا من أغسطس /آب عام 2007 حيث بدأت اول كتيبة مزودة بمثل هذه المنظومات في مناوبتها القتالية في ضواحي موسكو.
مواصفات فنية تكتيكية
مدى اكتشاف الاهداف 600 كم
عدد الاهداف الجاري متابعتها في آن واحد حتى 300
مدى تدمير الاهداف الايرودينامية 3 – 240
مدى تدمير الاهداف البالستية 5- 60 كم
الارتفاع الاقصى للهدف المضروب 27 كم
الارتفاع الادنى للهدف المضروب 100 متر

السرعة القصوى للهدف المدمر 4800 كم
عدد الاهداف المدمرة في وقت واحد 36
عدد الصواريخ الموجهة في وقت واحد 72
زمن نشر المنظومة من الحركة 5 دقائق


عفواً لم أجد معلومات كافية عن هذه المنظومة فى الكتالوج و فى كتالوجات اخرى و الموضوع الذى فى ويكيبيديا كلامه إنشائى فإضطررت إلى نقل المعلومات من روسيا اليوم فى هذه المنظومة فقط


SA-2 VOLGA




كان الهدف من تطوير هذا النظام:-

زيادة مدة حياة هذا النظام بأستبدال المعدات التناظرية القديمة بمعدات رقمية جديدة لمعالجة الإشارات , تحديد إحداثيات الصاروخ و الهدف , جيل جديد من أوامر التحكم و معدات تدريب للطاقم لـ :-
تخفيض تكاليف الاستخدام
تحسين خصائص النظام من خلال معالجة البيانات الرقمية و إدخال وحدات أتصال رقمية إضافية
تقدم فى مقصورة إعادة تدريب الطاقم

التطوير يحسن من نسبة التكاليف إلى الكفاءة القتالية
وثائق التصميم وضعت لتطوير صواريخ الدفاع الجوى بيتشورا و فولجا , تنص الوثائق على استخدام الوحدات الرقمية الموحدة وضعت على أساس دمج الحلول الهندسية في منظومة S - 300PMU1 للدفاع الصاروخي


الموصفات العامة

مهاجمة الأهداف
أرتفاع
0.1-30 كلمVOLGA:
0.1-30 كلم:VOLGA-2A

مدى
على أرتفاع 0.5
VOLGA:24 كلم
VOLGA-2A:27 كلم
على أرتفاع 5-25 كلم
VOLGA:40-55 كلم
VOLGA-2A:45-60 كلم

أرتفاع 30 كلم
VOLGA:55 كلم
VOLGA-2A:55 كلم

وبذلك نكون بحمد الله و شكره قد أنهينا جميع أنظمة الدفاع الجوى




رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

موضوع ممتاز سيتم تثبيته

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

موضوع جيد جدا ومنظم ت
تقييم

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

ماشاء الله تبارك الله .....مجهود تشكر عليه ...موضوع يستاهل التثبيت ....تقييم :)

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

موضوع ممتاز جدا و يستحق التقييم سيكون لك مستقبل فى هذا المنتدى

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

مشكور على المجهود الكبير والمعلومات الوفيرة

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

احب اضيف فقط اخي العزيز انك لم تاتي على كل المنظومات

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

احب اضيف فقط اخي العزيز انك لم تاتي على كل المنظومات




المنظومات القديمة مثل sa-5 هى التى لا يتم ذكرها لأنها لا تعمل فى الجيش الروسى و معظم الجيوش الحديثة

تحياتى

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

اولاحض ان عربة s300 و تور ام ون متشابهه لحد كبير

ومشكور على الموضوع

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

لا اله الا الله محمد رسول الله, والله اشفقت عليك يا اخي موضوع كبير وهائل تشكر عليه ولا املك لك الا التقييم وهو قليل.

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

ماشاء الله

عجبني الموضوع
بس ياليت تفيدني هل
منظومة الصواريخ المضادة للجو" اس- 400 " تريؤومف

تتواجد بجميع العالم اما بعضها

رد: المنظومة الكاملة للدفاع الجوى الروسى(مش من روسيا اليوم)

ماشاء الله

عجبني الموضوع
بس ياليت تفيدني هل
منظومة الصواريخ المضادة للجو" اس- 400 " تريؤومف

تتواجد بجميع العالم اما بعضها

عفواً أخى الفاضل , لكنى لم أفهم سؤالك , أرجو التوضيح

عودة
أعلى
