    بسم الله الرحمن الرحيم
    ......
    صواريخ ستينغر missiles stinger

    [​IMG]



    [​IMG]

    نبدة
    ستينغر صاروخ خفيف أرض–جو يحمل على الكتف، بدأت المراحل الأولى لإنتاجه في الستينيات، وفي عام 1972 بدأت مراحل تطويره المختلفة. هذا الصاروخ له القدرة على ضرب الهدف الجوي في أي جزء منه، بعكس الصاروخ "رد آي" الذي سبقه والذي لم يكن باستطاعته إلا إصابة الجزء الخلفي فقط من الهدف، وهو أكبر جزء في الهدف يصدر أشعة حمراء.

    [​IMG]

    [​IMG]

    [​IMG]

    مميزاته

    يحتوي ستينغر على جهاز للتعارف يطلق عليه IFF وجهاز مضاد للإجراءات الإلكترونية المضادة ECCM والإجراءات المضادة العاملة بالأشعة تحت الحمراء IRCM.

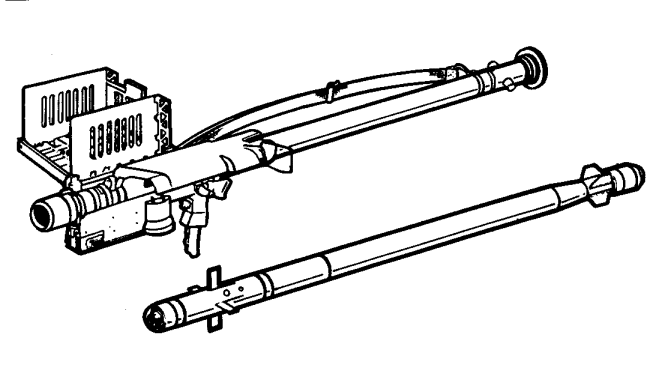

    ولا يحتاج صاروخ ستينغر إلى صيانة في أرض المعركة، وذلك لأن الصاروخ وأنبوب القاذف مندمجان معا منذ خروجهما من المصنع حتى لحظة الإطلاق. حيث يستخدم أنبوب القاذف مرة واحدة ثم يستبدل به أنبوب جديد فيه صاروخه الخاص به.

    كذلك يوجد في هذا الصاروخ باحث بصري سلبي يرمز إليه عادة بالحروف POST وهو قادر على البحث عن الأشعة تحت الحمراء IR أو الأشعة فوق البنفسجية UV. وقد أدخل عليه تعديل يعتمد أشعة ليزر بدلا من الأشعة تحت الحمراء لتوجيه الصاروخ. وظهرت أجيال جديدة منه مثل ستينغر/ 2.

    [​IMG]
    [​IMG]
    يحقق صاروخ ستينغر تأمين نظام دفاع جوي في الجبهة الأمامية من القتال ضد الطائرات السريعة المحلقة على علو منخفض وضد طائرات الهليكوبتر، كذلك يستخدم للدفاع عن المناطق الحيوية الصغيرة ودعم المراحل الأولى من عمليات القوات المحمولة جوا.

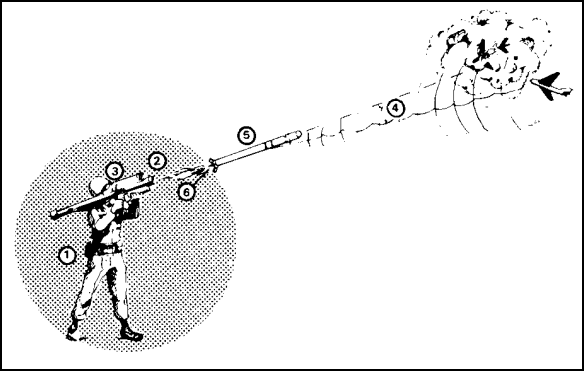

    يراعى عند تصويب الصاروخ وإطلاقه توقع نقطة الهدف المستقبلية رغم أن الصاروخ يتمتع بمعدل دوران متناسب مع معدل تبدل خط النظر بين الصاروخ والهدف، وبالتالي فإنه يتخذ مسارا ملاحقا للهدف، ولا يطلب من الرامي متابعة الصاروخ إثر إطلاقه.

    المواصفات العامة

    يبلغ طول ستينغر 1.52 مترا بقطر يبلغ 70 ملم، ويبلغ وزنه 15.7 كيلو غرام ومداه يصل إلى خمسة كيلومترات بارتفاع 4800 متر، ويبلغ وزن الرأس الحربي للصاروخ ثلاثة كيلوغرامات وهو مزود بصمام تقاربي، أما سرعته ففوق سرعة الصوت. ويعمل نظام الدفع في المحرك الصاروخي بالوقود الصلب مع معزز منفصل للمرحلة الأولى من المسار
    .........................
    ...............
    ......
    ....
    .
    تحياتي

    آخر تعديل: ‏18 ديسمبر 2007
  2. الزعيم

    الزعيم اسم على مسمى

    Offline
    إنضم إلينا في:
    ‏20 يوليو 2012
    المشاركات:
    8,574
    الإعجابات المتلقاة:
    326
    نقاط الجائزة:
    122
    موضوع جميل وشامل وان كانت احدى الصور ترجع للصاروخ الروسي اس اي 18

  3. ابن المغرب البار

    ابن المغرب البار عضو مميز عضو مميز

    Offline
    إنضم إلينا في:
    ‏6 أكتوبر 2007
    المشاركات:
    906
    الإعجابات المتلقاة:
    28
    نقاط الجائزة:
    5
    مشكور اخي على المرور .....
    لكن عن اي صورة تتكلم؟

  4. الزعيم

    الزعيم اسم على مسمى

    Offline
    إنضم إلينا في:
    ‏20 يوليو 2012
    المشاركات:
    8,574
    الإعجابات المتلقاة:
    326
    نقاط الجائزة:
    122
    الصورة رقم اربعة

  5. ابن المغرب البار

    ابن المغرب البار عضو مميز عضو مميز

    Offline
    إنضم إلينا في:
    ‏6 أكتوبر 2007
    المشاركات:
    906
    الإعجابات المتلقاة:
    28
    نقاط الجائزة:
    5
    ادا كنت تقصد هده..
    [​IMG]
    فهي ستينغر على ما اضن...و اضن شكلها مماثل تماما للصور الاخرى...
    على العموم ننتظر راي باقي الاعضاء

  6. wanass

    wanass عضو مميز عضو مميز

    Offline
    إنضم إلينا في:
    ‏6 نوفمبر 2007
    المشاركات:
    879
    الإعجابات المتلقاة:
    23
    نقاط الجائزة:
    260
    شكرا ابن المغرب البار على الموضوع
    من هي الدول العربية التي تستعمل هدا الصاروخ ?

  7. DEMON

    DEMON جــــندي

    Offline
    إنضم إلينا في:
    ‏12 فبراير 2008
    المشاركات:
    11
    الإعجابات المتلقاة:
    2
    نقاط الجائزة:
    0
    شئ جميل أخي الكريم .. فعلا جميل .. و لو أن هناك نقصا بالمعلومات ..
    النسخ الإخيرة فقط هي التي يلتحم بها المقذوف بالقاذف .. و هذا شئ سئ طبعا ..
    لكن بشكل عام الولايات المتحدة لا تعتمد على الإفراد أبدا لإطلاق الصاروخ ..

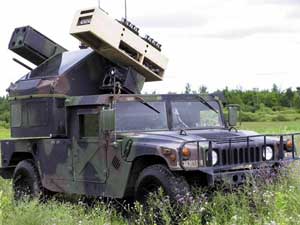

    حيث يستخدمون عربة همر كمنصة خاصة لإطلاق 16 صواريخ ستنغر لكن بتلقيمين
    كل تلقيم 8 و تدعى الإفنجر .. تستخدم مصر هذا النظام للدفاع الجوي القصير المدى لكن
    بشكل محدود .. هذه صورة للإفنجر :


    [​IMG]



    [​IMG]

    و هذه صورة لنفس النظام لكنه اسرائيلي :



    [​IMG]



    هذا عدا أنها تعتمد الآن على الجافلين أيضا في الدفاع الجوي القصير المدى
    فهو يمتاز بميزة أطلق و انس .


    قامت النسخ الأولى من هذا الصاروخ بأشياء رائعة في أفغانستان .. ضد الحوامات السوفيتية
    المي 24 و المي 8 و السوخوي 25.. لكن الطائرات السوفيتية كانت في بدايتها ضعيفة التجهيز
    و انخفضت نسبة الإصابات بشكل معقول عندما جهزوا طائراتهم و حواماتهم بشكل مناسب من
    أجهزة التضليل الخاصة كناثرات العصائف و الشهب .. و استخدام قاذفة واحدة للرصد و الضرب
    بدل اثنتين . هذه صورة لرامي أفغاني يرمي صاروخ ستنغر :


    [​IMG]


    بالنسبة للصورة التالية فهي للسام 16-18 إيغلا يا صديقي .. اللمسة الروسية
    سهلة التمييز ( و هو يتفوق على الستنغر بالكثير من النواحي ) :


    [​IMG]


    هذه صور أخرى للإيغلا .. حتى تصدقني :​


    [​IMG]




    [​IMG]

    العقرب المصرى و الراية معجبون بهذا.
  8. IF-15C

    IF-15C عضو مميز عضو مميز

    Offline
    إنضم إلينا في:
    ‏3 سبتمبر 2007
    المشاركات:
    3,087
    الإعجابات المتلقاة:
    59
    نقاط الجائزة:
    0
    رائع اخوي ديمون يعطيك الف عافية
    ممكن تحدثنا عن النسخ البحرية من الاستيغر

  9. nawrasadel

    nawrasadel جندي أول

    Offline
    إنضم إلينا في:
    ‏6 مايو 2008
    المشاركات:
    17
    الإعجابات المتلقاة:
    1
    نقاط الجائزة:
    0
    شكراّ على الموضوع وهذه اضافة لبعض الصور



    [​IMG]


    [​IMG]

  10. abdo16

    abdo16 جــــندي

    Offline
    إنضم إلينا في:
    ‏19 مايو 2008
    المشاركات:
    6
    الإعجابات المتلقاة:
    1
    نقاط الجائزة:
    0
    شكرا لك اخي وننتظر جديدك معنا
    تحياتي لك لكن هل من دولة عربية تستعمله شكرا لك اخي وننتظر جديدك معنا
    [​IMG]


  11. حارس الحدود

    حارس الحدود Banned

    Offline
    إنضم إلينا في:
    ‏29 ديسمبر 2007
    المشاركات:
    1,056
    الإعجابات المتلقاة:
    6
    نقاط الجائزة:
    0
    هذا السلاح منتشر في كثير من دول العالم وحتى بعض حركات التمرد وعصابات المافيا تمتلكه

  12. حمود 22

    حمود 22 عضو مميز عضو مميز

    Offline
    إنضم إلينا في:
    ‏25 يوليو 2008
    المشاركات:
    1,125
    الإعجابات المتلقاة:
    5
    نقاط الجائزة:
    0
    مشكور على موضوعك الطيب .
    هاذ الصاروخ استخدمه المجاهدين الافغان بواسطته .
    تم اسقاط عدد لا بأس به من الطائرات السوفيتيه .
    اعلنت الحكومه الامريكيه انه تم ضياع 200 صاروخ ستينغر وفقدت اثارها في افغانستان .

  13. sauooda_18

    sauooda_18 عــــريف

    Offline
    إنضم إلينا في:
    ‏19 سبتمبر 2008
    المشاركات:
    22
    الإعجابات المتلقاة:
    0
    نقاط الجائزة:
    0
    موضوع رائع ومفيد جدا شكرا على المجهود الرائع

  14. MIG SU 35

    MIG SU 35 مقـــدم

    Offline
    إنضم إلينا في:
    ‏21 سبتمبر 2008
    المشاركات:
    235
    الإعجابات المتلقاة:
    0
    نقاط الجائزة:
    0
    موضوع رائع هل يتم تحميل الستينغر على الطائرات

  15. jarmoon

    jarmoon جندي أول

    Offline
    إنضم إلينا في:
    ‏25 نوفمبر 2008
    المشاركات:
    18
    الإعجابات المتلقاة:
    0
    نقاط الجائزة:
    0
    شكرا على الموضوع الاكثر من رائع

  16. محارب خليجي

    محارب خليجي مقـــدم

    Offline
    إنضم إلينا في:
    ‏13 ديسمبر 2008
    المشاركات:
    218
    الإعجابات المتلقاة:
    125
    نقاط الجائزة:
    270
    يمتلك سلاح الدفاع الجوي الملكي البحريني صواريخ ستنغر الاميركية منذ ثمانينات القرن الماضي .

  17. فيلد مارشال

    فيلد مارشال عضو مميز عضو مميز

    Offline
    إنضم إلينا في:
    ‏31 يوليو 2008
    المشاركات:
    3,294
    الإعجابات المتلقاة:
    35
    نقاط الجائزة:
    362
    عاوزين يا جماعة نعمل مقارنة بين الاستنجر والاستريلا وعين صقر

  18. سيداحمد888

    سيداحمد888 Banned

    Offline
    إنضم إلينا في:
    ‏19 ديسمبر 2008
    المشاركات:
    175
    الإعجابات المتلقاة:
    0
    نقاط الجائزة:
    0
    هذا السلاح لم تعد له اهمية كبيرة لانو تم إحداث تعديلات على الطائرات والمروحيات إعتمادا على التقنيا العالية الجديدة مثلا في طائرة سخوي 30 وغيره من الطائرات الروسية............شكرا على الموضوع عموما

    آخر تعديل: ‏24 ديسمبر 2008
  19. حمدان القصاب

    حمدان القصاب جندي أول

    Offline
    إنضم إلينا في:
    ‏29 سبتمبر 2008
    المشاركات:
    17
    الإعجابات المتلقاة:
    0
    نقاط الجائزة:
    0
    بخصوص الباقي من الصواريخ في افغانستان قرأت معلومة قبل الاجتياح الامريكي لافغانستان انه كانت هناك مجاميع مدعومة من الامريكان هدفها البحث عن هذه الصورايخ الباقية وشرائها و وصل المبلغ الى نصف مليون دولار للصاروخ الواحد في وقتها واهتم وسطاء اسلحة محليين و اقليميين بالموضوع هذا ما اتذكره مما قرأته في وقتها قبل 7 سنوات من الأن.
