بسم الله الرحمن الرحيم
السلام عليكم و رحمة الله وبركاته
ــــــــــــــــــــــــــــــــــ

نرجع و نعود لإسترجاع ما تم ضياعه من المعلومات

بسم الله ​

رموز صناعة ذخائر الكلاشن كوف ‏

ــــــــــــــــــــــــــــــــــ

أنواع الرشاشات واسعارها وعيوبها


- الكرينكوف Krinkov AkS-74U



الكرينكوف وهو اصغر فى الحجم واخف فى الوزن من الكلاشنكوف (AK-47 ) وموديله يطلق عليه AkS-74U وعياره مختلف تماما اذ هو عيار 5.45 ويتميز هذا العيار بصغره وخفة وزن المقذوف (الطلقه) وسرعتها العاليه وفعالية تاثيرها والاضرار الشديده التى تلحقها فى الجسم المصاب .



وهوسلاح اثبت جدارته واعتماديته العاليه ويعتبرونه خبراء السلاح الامريكان انه اعلى كفائه واعتماديه ودقة اصابه وتاثير ( تدمير) من M16 , M4 carbin ولا يقتنيه إلا القوات الروسيه الخاصة سابقا والان هو ما يستخدمة الكومندنات في القاعده وطالبان.

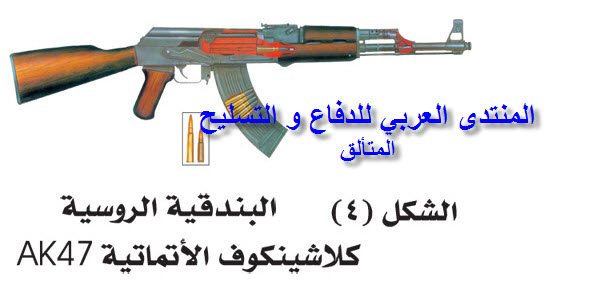

2- كلاشنكوف Kalasnikov AK-47

الكلاشنكوف رشاش صناعه روسيه يتميز بالمتانة وتحمله للظروف الجوية و منه تقليد( صيني ومصري ) اما الصيني تعرفه من الكتابه الصينيه على السلاح والمصري تجي على الفريضه ( مسطرة المسافه) ارقام بالعربي . رصاصة عيار 7.62 x 39 ويسمى عيار 11 .

كلاشن اخمصه طي او ابو عطفة


كلاشن اخمصه خشب


وهناك نوعان من الكلاشنكوف وهما:
1- Akm - دائره في وسطها مثلث .
2- Ak47 - دائره في وسطها رقم 11



والافضل Akm .. لان مداه1000متر ويكون قاتل على مسافة450 متر . اما Ak47 فمداه 800 متر ويكون قاتل على مسافة 350متر ، تعرف Akm بوجود اربع فتحات في حلمة الغاز على شكل دائري . اما Ak47 تكون له ثمان فتحات طوليه على دبة الغاز. ولمعرفة الكلاشنكوف الروسي ( الأصلي ) فإن له علامات كثيره ، فمنه يوجد كتابه مكان القيد " حق الامان " شوفها مكان الرش مكتوب حرفين AB والعلامه الثانيه على جنبه " الأيسر " مكان الرقم يوجد رسمة " سهم أو نجمه " .



وإليكم أفضل ثلاثة أنواع للكلاشنكوف تعرفها بإحدى هذه العلامات على الجنب الأيسرمن الرشاش كما هو موضح بالصورة التالية



1- إذا كان هناك مثلث بداخله سهم " الصاروخ " فهذا (( روسي أصلي ))


2- وإذا رأيت نجمه خماسيه فهو(( روسي )) "



3- وإذا رأيت دائر مكتوب في داخلها رقم 11 فهذا هو دايرة 11 أو ( داير 11 ) وهو (( بولندي )).



وبالنسبة للرشاش داير11هو الافضل . لانه لا يسخن وجيد التصويب على الهدف لسبب صناعتة الجيدة وطول سبطانتة وزيادة على ذلك يسمونة " باشة الصندوق" ، وهو افضل بكثير من رشاش بن لادن ( الشبح ) لأنه سلاح جيد في الحروب النظاميه فهو يمتاز بكثافة نيران عاليه ولكن اقل كفاءة في حرب المدن او حرب العصابات لان نسبة اصابة الهدف فيه منخفضة اما بالنسبة للشبح او ما يعرف ببن لادن فهو جيد في حرب العصابات لان اصابة التهديف فيه اعلى من الدايرة 11

العيوب : من عيوب هذا السلاح انه ثقيل نسبيا لكن الانواع الحديثة منه خفيفة وتصل لنصف الوزن تقريباً ، له ارتداد قوي للغاية وهذا يؤثر على عملية القنص المتتالي . والانواع الحديثه منه فقدت هذا العيب أيضاً. وتستخدمه العديد من الدول العربية فى جيوشها وللاسف تستخدم الانواع القديمة منه او تصنع نماذج للانواع القديمة بطريقة رديئة جدا . ولن تجد كلاشنكوف عربي تفخر به فمعظمها رديء من حيث الجودة ناهيك على ان الكلاشنكوف تطور كثيرا ووصل الى مراحل ممتازة .

السعر : في الحقيقة يجب ان يُعرف ان الأسعار تختلف من منطقة لآخرى ومن تاجر لآخر ، فقد تجده عند التاجر الأول بـ 1500 ريال فقط ويرتفع سعره من شخص لآخر حتى يباع لك بـ 2500 ريال . فكل شخص يبيعه يتربح منه 200- 300 ريال وكل ما طالت سلسلة البياعين زاد السعر وهكذا . ( والكلام يشمل الرصاص ايضاً ) .


في شي يجي نص ضراب وضراب كامل .. والضراب هو خلفية الابره اللي تضرب لطلقه
وعن الشبح او وارد بن لادن وله اسم بعد هو المؤتمرات تراه يعلق اذا حطيته على الاوتماتيك ويصخن بسرعه
مافي ازين من الداير 11 وفي نوع من الكلاشنكوف اسمه تبوك تراه زوين مابهشي
وفي نوع اسمه الجرانوف نفس شكل الكلاشنكوف بس تجي سبطانته اطول من الكلاشنكوف ومداه اطول من الكلاشنكوف ويجي له ركيزه (كرسي) .

3- الشـبــح Yugoslavian AKSU



يسمونه في السعودية ( الشبح ) وللأسف يسمونه جهلاُ ( بن لادن ) اعتقاداً منهم انه نفس السلاح الذي مع الشيخ ( وقد تكون هذه حيلة تسويقية لا أكثر ) .

واما الذي مع الشيخ فهو ( كرينكوف ) وهو من غنائم معركة مأسدة الأنصار في جاجي ، والفرق بينه وبين الشبح فرق السماء عن الأرض . لأن رشاش ( الشبح ) ملفق وصناعته رديه جدا ولا تنغروا في اسمه ( الشبح ) فما بعد الكرينكوف إلا الكلاشنكوف وبس !! .

وللعلم هذا النوع غير جيد " للحرب النظامية " لانه يعلق بعض الأحيان فهو سلاح شخصي في السفر وحماية العوائل أما القتال لا و الف لا .

و لا يصلح في القتال غير الرشاش الطويل يعني الكلاشنكوف الغير مصغر .

أوضاع الرشاش والطلقات المفردة :

الصورة التالية تبين وضع خروج الطلقات إما آلي ( رشاش ) أو مفرد ( طلقة بعد طلقة ) :



الوضع U : هو الأمــــــــان
الوضع R : هو الآلي ( رشاش ، متواصل ) .
الوضع J : هو للطلقة المفردة ( طلقة بعد طلقة ) .


ميزات هذا الشبح :

1- رصاصه 7.62 x 39 مثل رصاص الداير 11 ومخزنه مثله.

2- جيد الإصابة للمسافات القريبة فقط .

3- إذا سخّن تستطيع تبريده بطريقة ممتازة لا توجد بالأسلحة المتبقية ، ما عليك إلا أن تسحب الأقسام وتبقى ممسكاً بها وتجعل الرشاش على وضع الأمان ... وبذلك يقوم بالتبريد .. وإذا حصل أي شئ تنزله من الأمان إلى العادي أو الصلي فترجع الأقسام وتسحب معها طلقة .. وهذه ميزة جيدة في الشبح .

4- قصير السبطانة وبه مشتت لهب سهل الحمل والإخفاء وخفيف التنقل وجيد الإصابة للمسافات القريبة فقط ويصلح في " حرب المدن " فقط لان السبطانه صغيره وكلما صغرت السبطانه يضعف ثبات الطلقه في الهواء والسرعه .


العيوب : 1- اسرع حرارة من الداير 11 لان سبطانته قصيرة ... ولانه لايوجد به فتحات مثل الداير 11 وذلك بعد اطلاق كثافه نيرانيه عاليه وهو ليس بتصنيع روسى إنما تصنيع دول الاتحاد السوفياتى السابق مثل بلاروسيا اوكرانيا .

2- اقل الى حد ما في الصواب على المسافات البعيدة من الداير11.

3- كثير التعليق .

السعر: أسعاره في السعودية تبدأ من 1600 ريال وهذا في الجنوب وارخص موقع الذي من العراق والمصنوع بالعراق جيد ويكون سعرة ليس غالي من 600 ريال وهذا السعر خاص للبياعين فقط ولكن المتداول من 900 الى 1200 ريال
في فلسطين من 600 دينار إلى 1200 دينار أردني


نكمل قريباً بإذن الله تعالى.



[الزعيم]

رد: جديد و من تجميعي موسوعة السلاح

بارك الله فيك انت متالق اسم على مسمى



[المتألق]

رد: جديد و من تجميعي موسوعة السلاح

بارك الله فيك انت متالق اسم على مسمى

أسعدني مرورك أخي الزعيم ،
، ، ،،
،
/ــــــ\
شئ غريب الصور غير ظاهرة رغم انني رفعتها وعند التعديل أرى روابطها لكن لا أراها؟!!!!!
:0126[1]:



[osama_1010]

رد: جديد و من تجميعي موسوعة السلاح

فعلا الصور لا تظهر ولكن الموضوع رائع يا متالق



[المتألق]

رد: جديد و من تجميعي موسوعة السلاح

بالنسبة للصور هناك أمر غريب لأنني عندما أعدلها أرى الروابط و لا أراها؟!! لا أعلم المشكلة من أي جهة!!
مرورك الأروع أخي أسامة



[بن فرناس2]

رد: جديد و من تجميعي موسوعة السلاح

الله يعطيك العافية .... ويعوضك ويعوضنا ما راح



[مصحف و بندقية]

رد: جديد و من تجميعي موسوعة السلاح

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[المتألق]

رد: جديد و من تجميعي موسوعة السلاح

عافاك الله اخي مصحف و بندقية
نتابع ما بدأناه
،،،،،،،،،،،،،،،،،


السلام عليكم ورحمة الله وبركاته
اليوم اقدم لكم هذا الموضوع عن البندقية الالمانية الممتازة H&K G-36.

المواصفات:


البلد المنتجه: المانيا,امريكا,السعودية قريبا

العيار:

45×5.56(223رامونغتون)

قطر السبطانه:

5.56ملم


الطول كامل:

متر تقريبا

الاخمس منطوي:

758 سنتيمتر

طول السبطانه:

480 سنتيمتر

الوزن فارغ:

3.500غرام

الوزن ممتلئ:

4.100غرام


نظام اطلاق النار:

1:فردي

2:رشقات ثلاثيه

3:رشاش (صلي)

سرعه الطلقة:

925م/ث

عدد الطلقات بالدقيقه بالرمي الالي:

750ط/د

عدد الطلقات بالدقيقه بالرمي الفردي:

40-100ط/د

المدى القاتل:

800متر

المدى المؤثر:

1000متر


المخزن:

30,100


الصور:

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

هذا سلاح تعتمده القوات الخاصة الاردنية


،،،،،،،،،،،،،،،،


السلاح الذي سيحل مكان الكلاشتكوف


السلام عليكم ورحمة الله وبركاته
مصممون الاسلحة الروس يبتكرون بديلا لرشاش كلاشنيكوف
موسكو فى 2 ابريل 2009صمم خبراء الاسلحة الروس رشاش خفيف سيكون بديلا جيدا لرشاش كلاشنيكوف .وذكرت وكالة انباء نوفستى ان خبراء الاسلحة الروس صمموا رشاش بى بى 2000 (PP2000)
الخفيف الذى يتميز بالدقة العالية والمتانة وسهولة الاستخدام واكد الخبراء ان الرشاش الجديد سيكون بديلا جيدا لرشاش كلاشنيكوف وسلاحا مثاليا لمكافحة الارهاب فى مختلف الظروف.
وكانت مؤسسة روس اوبورون اكسبورت وهى أهم تاجر للاسلحة الروسية ويعمل فيها المهندس الروسى ميخائيل كلاشنيكوف 85 عاما مخترع رشاش كلاشنيكوف مستشارا للمدير العام قبل وفاة أن الطلب على رشاش كلاشنيكوف على اختلاف أنواعه مستمر فى سوق العالم للاسلحة الخفيفة .

وبحسب بيانات مؤسسة روس اوبورون اكسبورت فان جيوش ما يزيد عن 50 دولة تمتلك رشاشات كلاشنيكوف الان فيما بدأت 18 دولة بانتاج رشاشات كلاشنيكوف بترخيص روسى منذ عقد الخمسينات أو الستينات أو السبعينات من القرن الماضى فيما تظهر صورة لرشاش كلاشنيكوف فى شعار ست دول.

وأنتجت روسيا وبلدان العالم الاخرى نحو 100 مليون من رشاشات كلاشنيكوف حتى الان فى حين أنتج العالم من بنادق م 16 الالية الامريكية حوالى 12 مليون قطعة فقط. لذلك نجد أحياناً أن سعر الـM16 مرتفع أكثر من الكلاشنــــ (AK-47)ـــكوف

الصور شحيحة

م



[المتألق]

رد: جديد و من تجميعي موسوعة السلاح

بسم الله نتابع

////////////////////////

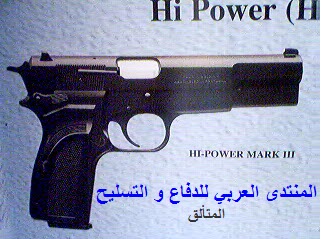

مسدس Hi-power

إن لمسدسات ( HP ) ( HI-POWER ) . لمسة أخرى فريدة لجون براوننغ والمتوفرة بأكبر نسبة انتشار بالعالم لما أثبته من قوة ومتانة منذ بدء تصنيعه سنة 1923 .


والذي اعتبر وقتها ثورة في مسدسات ( 9 ملي ) المصنعة في العالم ، ولم لا وهو المسدس الوحيد الذي يثق به الكثير من الرماة والحكومات في العالم لعراقته والتكامل في تصنيعه.
ومن مواصفاته :

سهولة المسك.
الوزن المناسب للرامي.
الأمن والسلامة في الاستعمال بكلا اليدين.
سهولة التفكيك للصيانة والتنظيف في ثواني معدودة.
مخزن ( 13 – 15 ) طلقة وهذه من أهم ميزاته.
يصنع بأنواع عديدة ( تجارية – كلاسيكية ).

الوزن الإجمالي يتراوح بين ( 900 – 980 جرام ).

مسدس عيار ( توتو 22 ) يعتبر من أحسن المسدسات على الإطلاق في كتم الصوت إذا ركب له كاتم صوت وطلقته تعتبر الأبعد مسافة دون منافس البتة.

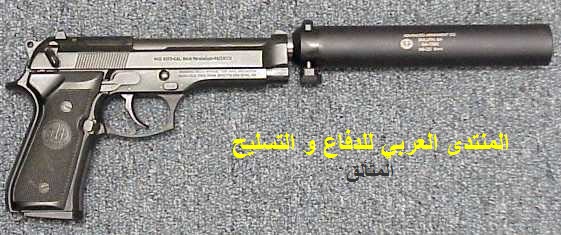

بريتا الإيطالي مسدس ذو متانة يحبه رؤساء الدول لنحالته وخفة وزنه وشكله الرائع ، وله ميزة أخرى فريدة من نوعها وهي بروز السبطانة للأمام بطول ( 7 ملي تقريبا ) مما يترك إمكانية كبيرة لتركيب كاتم صوت فعال له.

هذه طريقة مسك المسدس باليدين وهي المتبعة وهناك طريقة أخرى وهي أن تضع قاعدة القبضة المسدسية على راحة يدك اليسرى وتمسك المسدس باليد الأخرى وهي طريقة فعالة أنا شخصيا أتبعها.

نكمل الباقي فيما بعد



[mohammed bassam]

رد: جديد و من تجميعي موسوعة السلاح

يسلمو اديك اخي المتالف تابع موضوعك الشيق
تحياتي
اخوك ابو بسام



[المتألق]

رد: جديد و من تجميعي موسوعة السلاح

الله يسلمك أخي أبو بسام بإذن الله سأتابع قريباً



[IF-15C]

رد: جديد و من تجميعي موسوعة السلاح

بارك الله فيك اخوي المتآلق تابع تميزك في أنتظارك دائما



[المتألق]

رد: جديد و من تجميعي موسوعة السلاح

^
هذا واجبي أخي خالد لن يطول إنتظاركم بإذن الله



[المتألق]

رد: جديد و من تجميعي موسوعة السلاح

بسم الله الرحمن الرحيم
نتابع ما بدآناه

اليوم ستناول موضوع عن البندقية الغنية عن التعريف الـM16 لكن بطريقة مميزة و كاملة





البندقية (M16)

نبذة تاريخية عن السلاح:
هو سلاح الجيش الأمريكي الرئيسي، وقد مرت عملية إنتاج هذا السلاح بعدة تعديلات وانتهت بإنتاج (M16A1) بعيار (5.56 × 45)، وقد أُرْسِلَ هذا السلاح إلى فيتنام الجنوبية عام 1961 م بقصد تجربته، وقامت القوات البرية الأمريكية بطلب الحصول على (104000) بندقية من هذا النوع.
وفي أوائل عام 1980 م قاموا ببعض التعديلات على السلاح وأطلق عليه اسم (M16A2).
ولقد تطور التصميم الأولي لـ (M16) إلى تصميمات متعددة، ويصل مجموع هذه التصميمات إلى أكثر من خمسين تصميماً ومنها (بارابيلوم) بعيار 9×19 ملم.
وتستعمل القوات المسلحة الأمريكية وقوات ما يزيد عن ستين دولة مختلف أنواع (M16).
مواصفات السلاح (M16A1):
NB/ الموضوع منقول عن أخونا كولت45
طول السلاح
990 ملم
الوزن
2.8 كلجم
طول السبطانة
508 ملم
الحلزنة
أربعة خطوط إلى اليمين
سرعة الطلقة
643 م/ث
سعة المخزن
20 – 30 – 40 – 60 طلقة

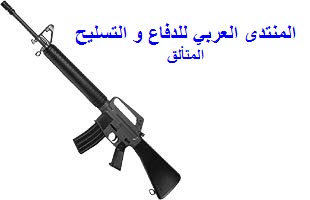

وهذه صور لها

مواصفات السلاح (M16A2):

طول السلاح
1006 ملم
وزن السلاح
3.5 كلجم
طول السبطانة
508 ملم
الحلزنة
6 خطوط
الرمي النظري
600 – 900 طلقة في الدقيقة
الرمي العملي
150 – 200 ط/د (آلي) و 45-65ط/د (فردي

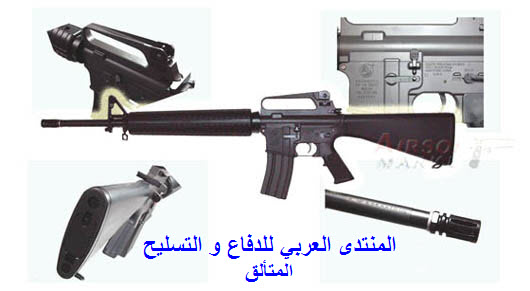

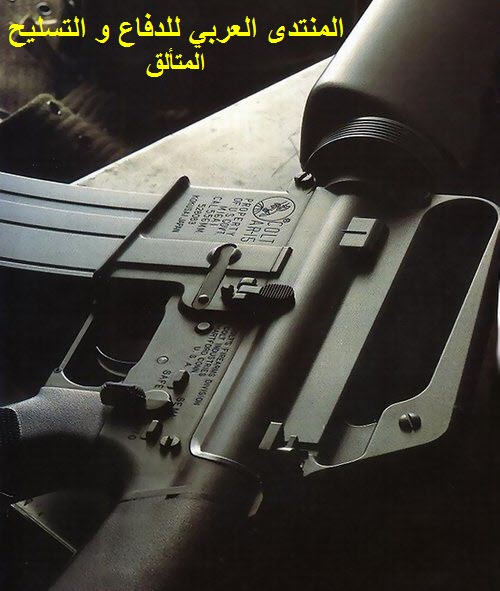

وهذه صور له

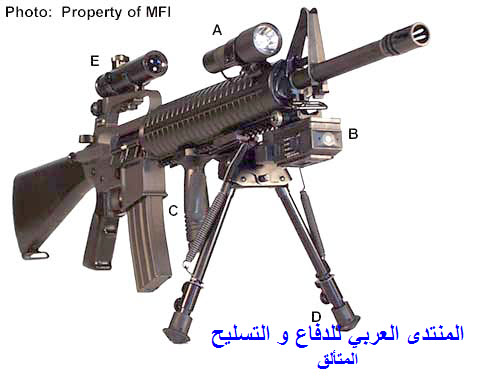

يمكن تركيب جهاز تصويب بصري ليلي أو نهاري على السلاح، كما يمكن تركيب قاذف قنابل (40) ملم على هذه البندقية ويطلق عليه حينئذٍ (M16A2/M203)

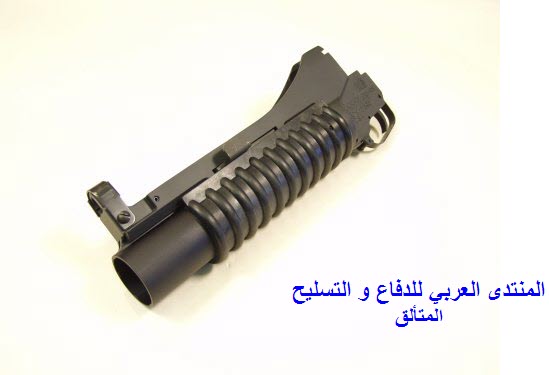

وهذه صورة القاذف M203

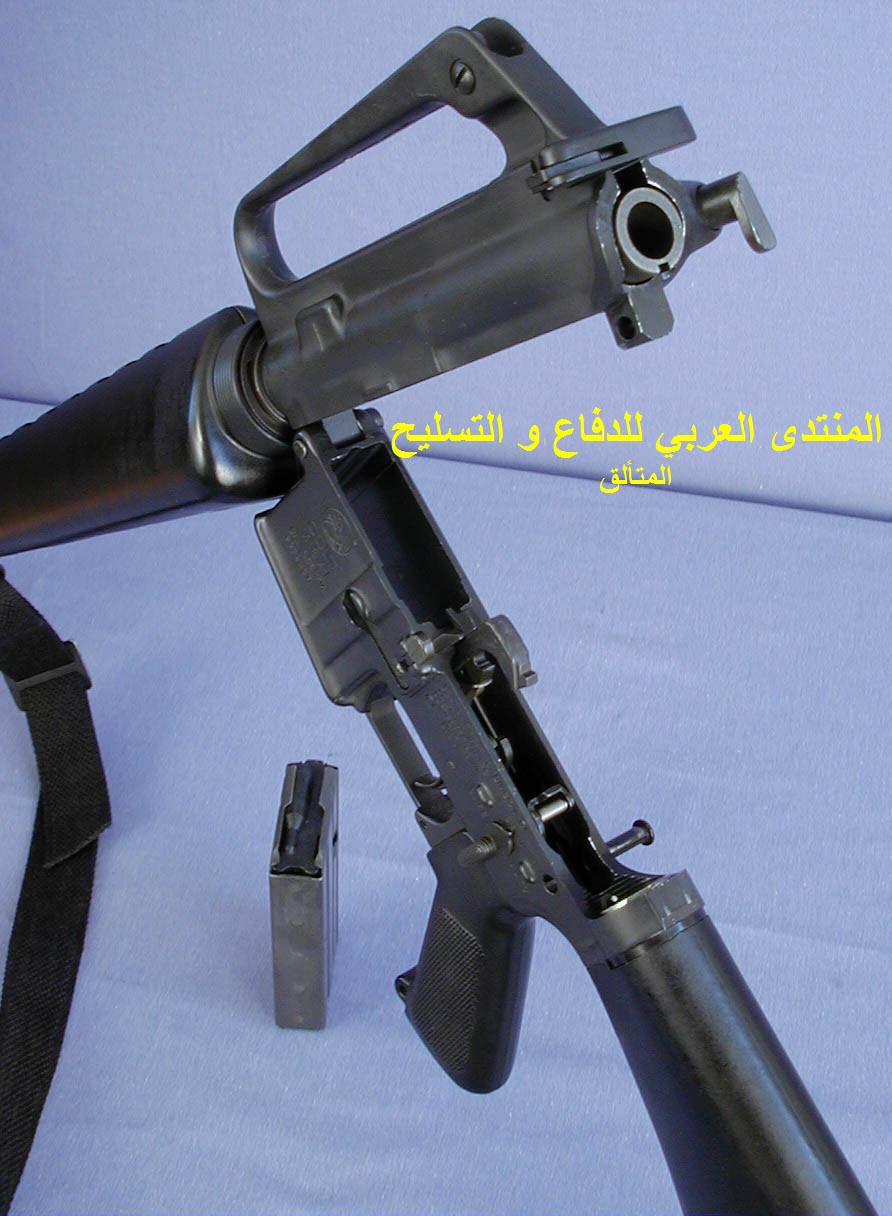

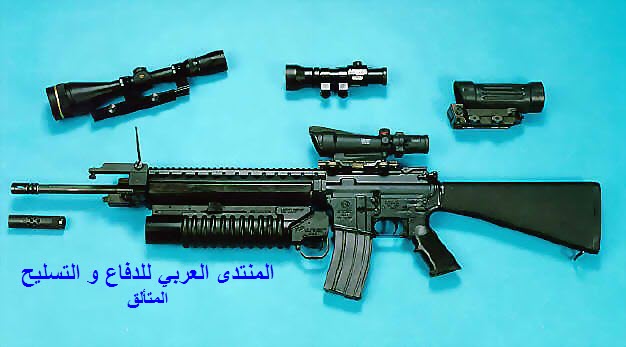

وهذه بعض صورM16a2 مع معداته

ويمكن تركيب كواتم له مثل كاتم اللهب وكاتم الصوت وهذه صورة لهم

وهذة صورة لبعض قنابله المركبة على القاذف

الحركة الميكانيكية:
1- عند سحب ساحب الأقسام إلى الخلف سيؤدي ذلك إلى استقرار المطرقة في الخلف عند ذلك من الأفضل أن يعاد الساحب إلى مكانه.
2- أثناء تراجع الأقسام سترتفع طلقة بفعل نابض المخزن وفي ذات الوقت يكون نابض الأقسام منضغطاً داخل الأخمص.
3- عند تقدم الأقسام بفعل النابض المنضغط، ستأخذ إحدى نتوءات المغلاق طلقة وتلقمها لحجرة الانفجار، وتصبح الإبرة أمام الكبسولة.
4- عندما يصطدم المغلاق بحجرة الانفجار ولا تزال الأقسام تدفعه إلى الأمام يدور حوالي (15ْ) ويدخل ضمن مجموعة الأقسام مما يؤدي إلى إحكام الغلق.
5- عند الضغط على الزناد تتحرر المطرقة لتضرب كبسولة الطلقة مما يؤدي لإشعال البارود فينطلق المقذوف نحو الهدف.
6- أثناء مرور المقذوف(رأس الطلقة) بالسبطانة وعندما يكون قريباً من الفوهة ترجع نسبة من الغاز عبر ماسورة الغاز المصنوعة من (المعدن غير القابل للصدأ) ويضرب بعنف مجموعة الأقسام مما يؤدي إلى رجوعها للخلف.
7- يتراجع حامل المغلاق إلى الخلف، يدور المغلاق بعكس الاتجاه السابق (15ْ) فينفك إحكام الغلق.
8- وترجع مجموعة الأقسام( كتلة الترباس) إلى الخلف متغلّبةً على النابض ومعها الظرف الفارغ.
9- لوجود ضغط الظفر الموجود باستمرار على كعب الطلقة من اليسار فيلفظها من الجانب الأيمن عندما يصل لفتحة خروج الظرف الفارغ.
10- ثم تستمر الأقسام بالتراجع لتقيد المطرقة حسب انتقاء لوحة الرمي (آلي – فردي).


مقارنة بين بندقية M16A1 وبندقية M16A2

M16A1
M16A2
طول السلاح 990 ملم
طول السلاح 1006 ملم
الوزن 2.8 كجم
الوزن 3.5 كجم

البلاستيك المصنوع منه الأخمص والقبضة المسدسية أقوى في M16A1 مما هو عليه في M16A2

السبطانة قطرها موحد في المقدمة والمؤخرة
السبطانة مقدمتها أوسع من مؤخرتها، مما يعطي ثقلاً أكبر للسبطانة ويؤدي إلى توازن السلاح
4 خطوط حلزونية
6 خطوط حلزونية
لا يوجد قاذف قنابل
يوجد قاذف قنابل
لا توجد طبقة معدنية بداخل السبطانة
توجد طبقة معدنية بداخل السبطانة
اللاقط الرئيسي ذو سن واحدة
اللاقط الرئيسي له أسنان، لهذا يطلق هذا السلاح رشات قصيرة (ثلاث طلقات)
يعبر الرقم (3/8) عن مسافة الرمي، أي من مسافة 300 م إلى 800 م وهي أقصى مسافة لها
توجد دائرتان للفريضة، الأولى من (0 – 200) م وتستخدم للرماية على الأهداف المتحركة وفي الأضواء الخافتة تتحرك الفريضة لليمين واليسار، 0.4 لتجنب تأثير الرياح
السبطانة والأخمص في M16A1 أقل متانة مما هي عليه في M16A2
قيد المخزن ليس له إطار حامي من الصدمات
قيد المخزن له إطار حامي من الصدمات
الشعيرة أسطوانية، مما يعكس الضوء على عيني الرامي
الشعيرة على شكل متوازي مستطيلات بحيث لا تعكس الضوء على عين الرامي
يركب عليها منظار للتسديد
يركب عليها منظار سوارونسكي مع إمكانية التسديد بالفريضة والشعيرة




معايرة بندقية M16
المعايرة والضبط هو التقاء خط النار والتسديد على نقطة واحدة على الهدف وذلك لضمان دقة الإصابة .

1.الموجه الأمامي يتكون من:


- شعيرة وواقي الشعيرة وقاعدة الشعير وحامل .
- وقاعدة الشعيرة فيها فريضات يظهر من أحدها مسمار يرتفع فوق نابض, والحركة من فريضة لأخرى تسمى (دالة أو دورة). والدورة الواحدة ترفع أو تخفض الإصابة بمقدار (7 سم) على مسافة (25 متر) وعدد الدورات حتى تخرج الشعيرة من مكانها (60) دورة .

2.الموجه الخلفي ويتكون من ثقبين:

- القصير للمسافات الأقل من (300) متر .
- الطويل للمسافات الأكثر من (300) متر وعليه أسفل الثقب حرف .
-ويوجد على يمين الثقوب بكرة ويظهر منها مسمار يثبت البكرة على المكان المختار , وحركة المسمار من مكان للذي يليه تسمى (نقلة). والنقلة الواحدة (بالطبع هي جانبية) تحرف الإصابة إلى اليمين أو اليسار بمقدار (7 ملم) وعلى مسافة (25 متر) وعدد النقلات الجانبية (32) أو (36) حسب نوع البندقية .


أولا : الضبط الابتدائي

المنتدى العربي للدفاع و التسليح​

·الموجه الأمامي: نخفض الشعيرة حتى النهاية ثم نرفعها 24 دورة .
·الموجه الخلفي: معرفة عدد النقلات كلها ثم نضع الثاقب على المنتصف



ثانيا الضبط في ميدان الرماية


·نرمي على هدف يبعد عنا 25م ثلاث طلقات بحيث يكون التسديد على منتصف الهدف .
·نأخذ مركز الطلقات الثلاث ونقيس بعده من نقطة التسديد .
·نعالج الخطأ حسبما تساويه الدورة أو النقلة الجانبية.
·في حالة انخفاض الإصابة نخفض الشعيرة وفي حالة ارتفاع الإصابة نرفعها .
·في حالة انحراف الإصابة يمينا نحرك الثقب إلى اليسار وفي حالة انحراف الإصابة يسارا نحرك المسمار يميناً حسب النقلات المطلوبة .
·كلما زادت المسافة زادت زاوية الانحراف . علما بأن الدورة الواحدة التي تعالج (7ملم) على بعد (25 متر) تعالج (70) ملم على مسافة (250 متر) ويفضل التغيير والضبط على مسافة 250م

طريقة استعمال الفريضة والشعيرة
هناك نموذجين لبندقية M16 أحدهما النموذج الأساسي والنموذج الاختياري.

النموذج الأساسي :


إن الفريضة في النموذج الأساسي يمكن ضبطها جانبيا لمسافة السبق ورأسيا للمسافات, ويوجد على الفريضة ثقبان أحدهما للمسافات القريبة وآخر للمسافات البعيدة الفريضة المصممة لاستخدام ذخيرةM655 .
عندما تقلب الفريضة إلى الأمام فإن ذلك يرفع الثقب الكبير إلى الأعلى وذلك للاستعمال في المسافات القريبة (0-200م). لاحظ وجود علامة (0-2) على هذا الثقب عند الإطلاق على هذه المسافة فإن العتلة الارتفاعية للفريضة تكون على علامة 3/8 وتكون قاعدة الفريضة على أخفض وضع لها .
عندما تقلب الفريضة إلى الخلف فإن الثقب الصغير سوف يكون للأعلى وذلك يعني الاستخدام للمسافات البعيدة (300-800م) ويظهر أيضا خط في المنتصف مطابقا للخطوط الموجودة في قاعدة الفريضة وذلك للاستعمال في مسافات السبق أو الرياح وعند استخدام الثقب الصغير فإنه يجب ضبط العتلة الارتفاعية حسب المسافة المستخدمة فتضبط على وضعية (4) لمسافة (400) متر و(5) لمسافة (500) متر و(6) لمسافة (600) متر و7 لـ (700) متر و(8) لـ (800) متر.
ويتم الضبط حتى يتطابق الخط المطلوب على العتلة مع الخط الأبيض الموجود على قاعدة الفريضة على الجهة اليسرى وهناك أيضا دورات إضافية بين كل وضعيتين رئيسيتين للمسافة للتمكين من الضغط الدقيق للمسافة عند تحريكها .


النموذج الاختياري :

·الفريضة يمكن ضبطها جانبيا فقط لمسافة السبق أو الرياح .
·الشعيرة في هذا النموذج تضبط ارتفاعياً للمسافات .
·تحتوي الفريضة على ثقبين أحدهما كبير وبدون علامة للمسافات القريبة (0-300) والآخر صغير وعليه علامة (L) وهو للمسافات (300-500) ويتم رفع القاعدة حسب المسافة المطلوبة .
·للضبط الجانبي أدر الطبلة مع اتجاه حركة عقارب الساعة لتحريك موقع الإصابة يمينا وعكس عقارب الساعة لتحريك موقع الإصابة لليسار .
·يتم الضبط الارتفاعي في النموذج الاختياري بتحريك الشعيرة, أدر الشعيرة مع حركة عقارب الساعة لخفضها وذلك يؤدي لخفض موقع الإصابة وعكس عقارب الساعة لرفعها وهذا يؤدي لخفض موقع الإصابة .



[المتألق]

رد: جديد و من تجميعي موسوعة السلاح

بسم الله الرحمن الرحيم
السلام عليكم و رحمة الله تعالى وبركاته

نكمل ما بدآناه
ــــــــــــــــــــــــــــــــــــــــــــ

تعريف البندقية تعريف تام


البندقية rifle سلاح ناري فردي خفيف الوزن ذو سبطانة محلزنة صغير العيار نسبياً. تستعمل البندقية للرمي من الكتف على مسافات قريبة كما تستعمل لقذف الرمانات والطعن بالحربة في القتال القريب.
يراوح المدى الأقصى المجدي للبندقية بين 400 و1000م بحسب طرازها وميزاتها، أما مدى المعركة فهو بحدود 350م ويزداد بازدياد ارتفاع الهدف وتوتر المحرك.
والبنادق على أنواع منها البندقية القصيرة (القربينة) carabine والبندقية القناصة المزودة بمنظار، وبندقية مكافحة الشغب، وبندقية الرياضة، وبندقية الصيد.
توسم البندقية عادة بعيارها، وهو قطر جُف السبطانة (فوهتها) أو قطر الرصاصة، بالميلمتر أو البوصة، ويقاس العيار في الجف الأملس بالقطر الداخلي للسبطانة، أما قطر الرصاصة أو عيارها فيحدد بمقطعها العرضي الأكبر. وقد اختلفت عيارات البنادق منذ ظهورها إلى اليوم إلا أن أكثرها انتشاراً البنادق من عيار 7.62مم. واتجهت صناعة البنادق في السنوات الأخيرة إلى عيارات أصغر لعل أهمها العيار 5.56مم.
اشتقت كلمة البندقية بالعربية من المصطلح التاريخي «قوس البندق» وكانت مقذوفاتها المسماة بالبندق كرات من الطين أو الحجارة أو الرصاص. ويعود ظهور أول بندقية (بارودة) تطلق مقذوفاتها بفعل البارود إلى عام 1364م، وكانت تتألف من أنبوبة معدنية تركَّب على عصا خشبية.

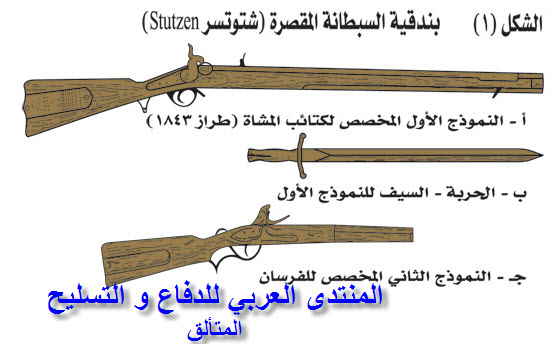

البنادق ذات السبطانة الملساء الجف والإلقام من الفوهة
ظهرت بندقية الزناد الفتيلي match lock في القرن الخامس عشر، وركبت سبطانتها على أخمص خشبي يسنده الرامي إلى صدره، وكانت تستقدح بفتيل من البارود اللادخاني يوضع في القسم العلوي من أنبوبة أفعوانية الشكل، فإذا أشعل الرامي الفتيل، لامس الفتيل الملتهب المشعل الذي يفجّر الحشوة الدافعة فيحدث الإطلاق، ومن أنواعها:
ـ بندقية الأرقيبوس Harquebus الخفيفة الوزن (4.5كغ) التي ظهرت في أوربة في الثلث الأول من القرن الخامس عشر. واستخدمتها الوحدات المسلحة بأسلوب مبتكر لزيادة وتيرة الرمي.
ـ بندقية المَسْكِيت Musket وظهرت في إسبانية في عشرينات القرن السادس عشر، ثم انتقلت إلى بقية دول أوربة الغربية وروسية.
وفي نهاية القرن السادس عشر ابتكرت بندقية الزناد الصواني، فزودت بمطرقة تشبه منقار ديك بين فكيه قطعة حجر صوان، وعند تحرر المطرقة تصطدم قطعة الصوان بصفيحة فولاذية محدثة شرراً يصعق المشعل.
البنادق ذات السبطانة المحلزنة
في مطلع القرن الثامن عشر ظهرت البندقية ذات السبطانة المقصّرة شتوتسر (اقتباساً عن الألمانية Stutzer) (الشكل 1) وهي بندقية عالية الدقة جيدة المدى ذات سبطانة قصيرة محلزنة تلقم من الفوهة في تصميمها الأول، وقد أعيد تصميم هذه البندقية في النصف الثاني من القرن التاسع عشر لتلقم من مؤخر السبطانة.
في عام 1775 ظهرت البندقية الإنكليزية ذات السبطانة المحلزنة، التي ابتكــرها المقدم باتريك فيرغسون P.Ferguson وسميت باسمه، وكانت من عيار 0.702 بوصة (17.8مم). وتعد أصل البنادق المعروفة اليوم.
في العقد الثالث من القرن التاسع عشر، توصل السويسري جان بولي Jean Pauly إلى صنع عبوة (ظرف case) تجمع الرصاصة والحشوة الدافعة والطعم في طلقة واحدة، بعد أن كانت منفصلة.
وتمكن تلميذه الألماني ج.ن.دريسي J.N.Dreyse من صنع بندقية مزودة بإبرة قدح، ولكنها تلقم من الفوهة، قدمها عام 1827 إلى الجيش البروسي، ثم قدم في عام 1838 نموذجاً آخر من بندقية ذات مغلاق وإبرة قدح تلقم من المؤخرة.
وفي الحقبة نفسها توصل النقيب الإنكليزي نورتون Norton إلى ابتكار الرصاصة البلحية المخروطية الرأس المعروفة إلى اليوم.
البنادق الحديثة
ينسب ابتكار البندقية بمفهومها الحديث إلى رجلين من بلدين متباعدين عملا منفردين عشية القرن السادس عشر ونصفه الأول وهما غاسبار كولنر Gaspard kollner من فيينة، وأغسطس كوتِّر Augustus kotter من نورمبورغ (ألمانية)، فقد توصل الاثنان إلى صنع سبطانة مخددة بأخاديد مستقيمة للتخلص من بقايا الغازات الكثيفة الناتجة من انفجار البارود، ثم تحولا إلى صنع أخاديد حلزونية لإعطاء الرصاصة حركة دورانية داخل السبطانة، تضمن استقرارها على مِحْرَكها في الهواء.
كذلك صار المغلاق bolt في البندقية الحديثة يؤدي العمل الرئيسي في عملية الإلقام والإرتاج والإطلاق مما ساعد على زيادة سرعة الرمي.
تصنف البنادق الحديثة بحسب تطورها وأسلوب عملها إلى:
ـ البندقية التكرارية repeating rifle وهي بندقية تلقم وتعمل بتحريك المغلاق يدوياً وترمي دراكاً single shot (SS).

ـ البندقية نصف الأتماتية semiautomatic rifle وتسمى البندقية الذاتية الإلقام self loading، تلقم من مخزن يحوي بضع طلقات كاملة وترمي دراكاً. تعمل البندقية بفعل غازات البارود التي تتسرب عند الإطلاق عبر ثقب قريب من فوهة السبطانة بعد أن يجتازه المقذوف إلى أسطوانة صغيرة فيها مكبس، فتدفع الغازات المكبس، ويتراجع مع الدافع وكتلة المغلاق breach block مما يؤدي إلى فتح علبة المغلاق receiver ونزع الظرف الفارغ ولفظه وإعادة تهيؤ المطرقة وانضغاط نابض الإرجاع return spring (الحركة التراجعية) وحين يتمدد نابض الإرجاع ويعود إلى وضعه الأول يتم إلقام السلاح بطلقة جديدة وإغلاق علبة المغلاق والإرتاج (الحركة التقدمية)، غير أن الإطلاق لا يتم إلا حين يضغط الرامي على ذيل الزناد ثانية.

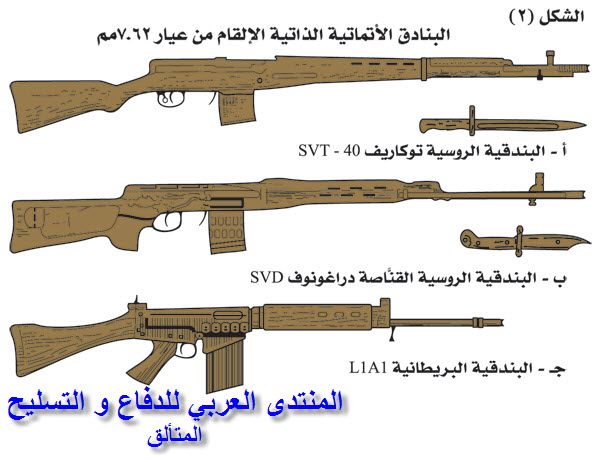

في عام 1938 ظهر نموذج روسي للبنادق النصف الأتماتية متمثل بالبندقية توكاريف Tokarev طراز SVT-38 من عيار 7.62مم. وقد طور هذا النموذج في العامين 1939 و1940 إلى الطراز SVT-40 (الشكل 2) الذي أنتج بأعداد كبيرة، غير أنه لم يحقق النجاح المطلوب.
وفي الحقبة التي تلت الحرب العالمية الثانية مباشرة، ظهرت نماذج كثيرة من هذه البنادق، كالبندقية القصيرة (القربينة) الروسية سيمونوف Simonov طراز SKS من عيار 7.62مم. والبندقية القناصة الروسية دراغونوف Dragunov من عيار 7.62مم، والبندقية الكندية طراز C1A1 من عيار 7.62مم، والبندقية الإنكليزية من طراز L1A1 عيار 7.62مم، والبندقية الفرنسية MAS طراز 49/56 من عيار 7.5مم (الشكل 2).

ـ البندقية الأتماتيةautomatic rifle وهي بندقية ذاتية الإلقام ترمي دراكاً أو رشاً، وتوفر غزارة نارية عالية قد تصل عملياً إلى 100 -150 طلقة/دقيقة في الرمي رشاً، وقد سميت لهذا السبب «بندقية الاقتحام» assult rifle، كما أنها توفر إمكانية الرمي بدقة على الأهداف النقطية بالرمي دراكاً. مع العلم بأن مبدأ الرمي رشاً كان قد تحقق عند ابتكار الرشاش machin gun في نهاية القرن التاسع عشر.
ومن البنادق الشهيرة الأتماتية (الشكل 3): البندقية الأمريكية M14 وهي من عيار 7.62مم (العيار الأطلسي الموحد)، والبندقية الروسية سيمونوف AVS36 من عيار 7.62مم، والبندقية الأمريكية M16A1 من عيار 5.56مم، والبندقية الألمانية الغربية G3A3 من عيار 7.62مم، والبندقية الفرنسية FA MAS من عيار 5.56مم.
البندقية الإيطالية بيريتا BM59 وهي من عيار 7.62مم، مقتبسة ومطورة عن البندقية الأمريكية M1 وتصنع في إيطالية بترخيص أمريكي. والبندقية مزودة بقاذف رمانات مضادة للدبابات لأغراض خاصة، ولها عدة نماذج مخصصة للمشاة أو للوحدات الخاصة، أو للوحدات المحمولة جواً.
البندقية الروسية كلاشينكوف Kalashnikov طراز AK47 من عيار 7.62مم (الشكل 4) وهي تزود من مخازن سعة الواحد 30 طلقة، تمتاز من غيرها بتناسق تصميمها ودقة رميها وقلة تناثر طلقاتها، وحيدانها drift ضئيل جداً، وقد لاقت هذه البندقية رواجاً كبيراً في كثير من القوات المسلحة وخاصة في أوربة الشرقية والصين والشرق الأوسط، ومنها نموذج بأخمص خشبي ونموذج آخر بأخمص معدني قابل للطي.
ـ البندقية الأوتماتيكية ذات العيار الصغير جداً: شرع المتخصصون في صناعة الأسلحة منذ العقد السابع من القرن العشرين يصممون بنادق وذخائر من عيار أصغر بكثير، فاعتمدت معظم دول حلـف شمالــي الأطلسي العيار 5.56مم، في حين اعتمدت دول أخرى عيارات صغيرة أخرى، فظهرت نماذج كثيرة على أساس أن فعالية البندقية لا تعتمد على عيار السلاح ووزنه وآليته وعمر سبطانته فحسب بل تعتمد أيضاً على مدى ملاءمة البندقية للرامي، فتوصلوا إلى تصميم بندقية متعددة الأغراض خفيفة الوزن سهلة الاستعمال تريح الرامي من دون الإضرار بفعالية الرمي ودقته وتجميعه.

وقد توصل الاختصاصي الأمريكي أوجين ستونر Eugene Stoner (مخترع الـM16)إلى تحقيق البندقية الأوتماتيكية طراز AR-15، التي صارت تعرف باسم البندقية M16 عيار 5.56مم.
وفي روسية عمل المصمم ميخائيل كلاشينكوف Mikhail Kalashnikov الذي سُميت باسمه البندقية الأتماتية الذائعة الصيت AK-47 من عيار 7.62مم، على تصميم البندقية طراز 1974.

المواضيع تم نقلها من عدة منتديات مع إضافة معلومات و تعديلات
و إلى هنا نقول أن الموسوعة قاربت على الإنتهاء و سيتم إغلاق الموضوع إلى حين تكملتها إن وجد اي استفسار على أي شئ بالموسوعة فالموضعيين المثبتيين يكفيان بالغرض
و الحمد لله رب العالمين
