أيهم أصلح للبحريات العربية

أي الغواصات التالية تناسب بحرياتنا العربية


  • مجموع المصوتين
    50
  • الاستطلاع مغلق .
رد: أيهم أصلح للبحريات العربية

والاّن الى المفيد

مقارنة بين أنواع الموراي 1800 و 1400 و 1100 والبطاقة الفنية








رد: أيهم أصلح للبحريات العربية

ن
ظام قتال Spectrum II
من إنتاج شركة Signaal الهولندية ويستخدم نظام المعالجة والعرض المستخدم على فرقاطات الجديدة فئة Karel Doorman-class كاريل دورمان .

وحدات العرض:
شاشات ملونة 1376 في 1024 بيكسل .

وحدات معالجة:
ميكرو بروسيسور من الفئة 68020-series ترتبط بشبكات نقل ايثرنت بقدرة 10 Mbytes/sec ويتم تخزين البيانات على ذاكرتين صلبتين (هاردات) سعة كل واحد 250 ميجابايت

رد: أيهم أصلح للبحريات العربية

النظم المتوقع دخولها على الغواصة الموراي المصرية

بيريسكوب البحث والهجوم طراز Kollmorgen type 76 periscope

وهو مصمم لطرازين أحدهما للهجوم والاّخر للبحث

وكل منهما يمتلك أجهزة بصرية منفصلة وقدرة تكبير 1.5 و 6 مرات وقدرة على الرفع حتى زوايا +74/-10 في الإصدار الهجومي و +60/-10 في إصدار البحث




يستخدم في غواصات Type 1500 Shishumar class الهندية

و Dolphins الإسرائيلية (3)

وSalvatore Pelosi class الإيطالية (2)

و Primo Longobardo class الإيطالية أيضا (2)

و Nazario Sauro class الإيطالية أيضا (2)

و Walrus class الهولندية (4)

وNacken class السويدية (3)

و Type 209/1200 التركية (6)

و Type 209/1400 التركية (4)

رد: أيهم أصلح للبحريات العربية

نظام القتال و التحكم النيراني Lockheed Martin SUBICS 900.

عموما تايوان طلبت غواصات موراي وستقوم شركة إنجلز ولوكهيد مارتن الأمريكية بتطويرها

لذا سنسرد مميزات الغواصة التايواني وهي الأقرب للغواصة المصرية


رد: أيهم أصلح للبحريات العربية

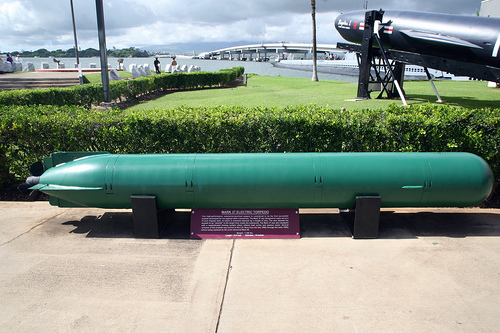

الطوربيد الأمريكي Mark 37
*مصدر الطاقة: بطارية فضة وزنك Mark 46 silver-zinc battery محرك بسرعتين

*الطول: 135 بوصة في مود 0 و 161 في مود 1

*الوزن: 1.430 رطل في مود 0 و 1.660 رطل في مود 1

*القطر: 19 بوصة

*المدى: 23.000 ياردة على سرعة 17 عقدة و 10.000 ياردة على سرعة 26 عقدة

*العمق : 1.000 قدم

*السرعة: 17 عقدة و 26 عقدة

*نظام التوجيه: إيجابي/سلبي . سلبي حتى 700 ياردة من الهدف ثم إيجابي ومود 1 موجه بالسلك

*الرأس الحربي: 330 رطل شديد الإنفجار طراز HBX-3 بفيوز تقاربي







CENTER]

رد: أيهم أصلح للبحريات العربية

الصاروخ البحري هاربون






















Effect of Harpoon hit on a target destroyer vessel (US Navy​

رد: أيهم أصلح للبحريات العربية

أخيرا انتهينا من الموراي الهولندية

رد: أيهم أصلح للبحريات العربية

عذرا للخروج عن الموضوع لكن نبذة عن الدولفين الصهيونية لمعرفة تحديدا أي غواصة يجب أن نمتلكها ( من باب اعرف عدوك )

الغواصة الصهيونية دولفين
كااااااااااااااااااااااااااااااارثه


ثلاثة غواصات دولفين تايب 800 بإزاحة 1.925 طن بنيت في ألمانيا لصالح إسرائيل.وهي غواصات حديثة مسلحة بأفضل وأحدث نظم التسليح والقتال في العالم وكذلك أحدث نظم الإبحار . وتتجمع فيها خواص الحداثة مع سهولة التشغيل .
وقد بنيت الغواصات لتتيح لإسرائيل القيام بمهامها البحرية في القرن 21.
وقد كلفت كل منها 320 مليون دولار أمريكي وتفوق الغواصات القديمة فئة جال في الحجم بالضعف تقريبا .
وتستطيع الغواصة دولفين حمل صواريخ مضادة للسفن وألغام و شراك خداعية والطوربيدات الخطيرة من طراز أطلس STN Atlas wire-guided DM2A3 . وتشمل الصواريخ المضادة للسفن صواريخ هاربون المطلقة من الغواصات والتي تستطيع إيصال شحنة متفجرة وزنها 227 كجم لمدى 130 كلم في سرعة تحت صوتية .
عموما هيأت الغواصات بأنابيب طوربيد عيار 533 ملم بعدد 6 أنابيب وهي ملائمة للطوربيدات 21 بوصة.والتي تستخدم على مستوى العالم .
تقارير أخرى تتحدث عن إضافة أربعة أنابيب طوربيد عيار 650 ملم أي 25.5 بوصة والتي تستطيع ضرب صواريخ نووية طويلة المدى عبر الغواصة.
وتبعا للتقارير فالغواصة قادرة على حمل صواريخ بوب-اّي النووية التسلح فائقة السرعة وهي صواريخ كروز.
وتحت نظام تبادل المواقع تتكلم المصادر عن وجود غواصة في ابحر المتوسط وواحدة في البحر الأحمر أو الخليج العربي والثالثة على وضعية الإستعداد في الإحتياط.
بناء الغواصة كان عبارة عن تشكيل فريق تصنيع بين Howaldtswerke-Deutsche Werft AG أو HDW و Thyssen Nordseewerke الألمانيتين وشركة Ingalls الأمريكية لبناء السفن . وهذا الإتفاق تم على أساس بناء الغواصات في الولايات المتحدة في أحواض Ingalls من أموال المعونة الأمريكية.ولكن هذا المشروع ألغي عام 1990.ليتم السماح للإسرائيلين أنفسهم بالمشاركة في التصنيع.
بدأت أطقم الغواصات من البحارة الإسرائيليين في التدريب عام 1994 وبدأوا في المشاركة في بناء الغواصة بل وبوضع بعض المكونات الإسرائيلية بها.
ثم منحت ألمانيا غواصتين من هذا النوع لإسرائيل وسلمت عام 1997 واشترت إسرائيل الثالثة من ألمانيا.
وقد كان مشروع بناء الغواصة الثالثة وهي تاكوماه Tekumah بدأ في ألمانيا يوم 9 يوليه 1998 بمشاركة مستشار وزير الدفاع في إسرائيل وهو جينيرال إيلان بيران وسلمت الغواصة الثالثة لإسرائيل في منتصف عام 1999.
بالمناسبة 50% من حقوق التصميم منحت لإسرائيل وهو ما أعطاها الحق لبناء 4 أنابيب طوربيد عيار 650 ملم .
لوس أنجلوس تايمز في عددها في منتصف أكتوبر 2003 أوضحت أن إسرائيل عدلت صواريخ الهاربون لتستخدم عليها رؤوس نووية وقد شملت عملية التعديل تقليل حجم الرأس الحربي النووي ليتأقلم مع الصاروخ وكذلك تغيير نظام التوجيه في الصاروخ ليضرب أهداف وقواعد أرضيه .
في بدايات نوفمبر 2003 صحيفة Berliner Zeitung الألمانية تتحدث عن مفاوضات إسرائيلية مع ألمانيا لبناء قطعتين أخريتين وقد أكدت شركة HDW الأمر ووافقت حكومة ألمانيا عليها.
وحديث عن تعديل مهندسين إسرائيليين منصات إطلاق الصواريخ بالغواصة لتطلق صواريخ نووية .
مجلة Focus الألمانية في عدد 24 نوفمبر 2003 قالت أن حكومة ألمانيا علقت تسليم الغواصتين لإسرائيل بسبب عوائق مادية وقد علق حزب الخضر الألماني (الذي عارض في البداية تسليم الدولفين لإسرائيل من الأصل ) بأنه يجب تعهد إسرائيلي مسبق بعدم تحويلها لأرصفة نووية

مميزات الغواصة​



الإزاحة :
1640 طن وهي عائمة
1720-1900 طن وهي غاطسة​


الدفع:
ديزل كهربائي بثلاثة محركات ديزل ورفاصة واحدة بقوة 4.243 حصان​

الطول:
57.3 متر​


العرض :
6.8 متر​


الإرتفاع:
12.7 متر​


السرعة:
20 عقدة وهي غاطسة​


السونار :
؟؟؟؟​


العمق العملياتي :
أكثر من 200 متر​


التسليح:
6 أنابيب طوربي 533 ملم ( 14 طوربيد وصاروخ هاربون)
4أنابيب طوربيد 650 ملم
6 أجهزة إعادة تلقيم
الطاقم:
35 فرد​


المدى:
4500 ميل بسرعة 8 عقدة



أهم نظم تسليح الغواصة الصهيونية

أولا صواريخ BGM-109 توماهوك كروز (شكوك كثيرة حول وجوده هو تحديدا)


وزنه..................1440 كجم

الطول.......5.56-6.25 (الزيادة بإضافة الحارق اللاحق)

القطر.......0.52 متر

الرأس الحربي ..مايعادل 200 كيلو طن أو رأس نووي W80

المدى............2.500 كلم تقريبا


طبعا الهاربون المعدل إسرائيليا لضرب الأهداف الساحلية الثابتة والمحمل برؤوس نووية تكافئ 100 كيلوطن -200 كيلو طن وجرى تصغير الرؤوس النووية لتلائم الصاروخ

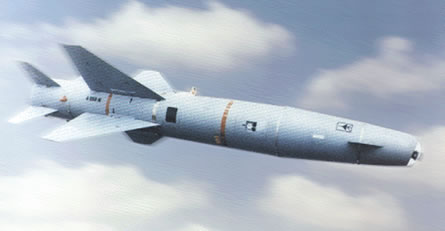

Popeye Turbo

البوب اّي تربو

*في مايو عام 2002 قامت إسرائيل بتجربة سرية للإختبار الأول لصواريخ قادرة على حمل رؤوس نووية تطلق من غواصات دولفين وأطلق الصاروخ من غواصات دولفين ترسو قبالة سواحل سريلانكا في المحيط الهندي لتضرب هدف على بعد 1500 كم أو 930 ميل بحري .
ومن المعروف أن إسرائيل تمتلك رؤوس نووية زنة 200 كجم و تحتوي على 6 كجم بلوتونيوم ويمكن حملها على صواريخ جوالة ( كروز ) .
وقد طورت إسرائيل صاروخ كروز يطلق من الجو يدخل الخدمة عام 2002 وسمي Popeye Turbo و بمدى بين 200-350 كم وهو صاروخ كروز بمحرك نفاث ويحتوي على مكونات وتجهيزات من عائلة صواريخ البوب-اّي .
ويعتبر صاروخ AGM-142 HAVE NAP هو أحد أنواع صواريخ البوب-اّي والذي يعتمد على محرك يعمل بالوقود الصلب .
كذلك الصاروخ The Popeye II, ويعرف ب Have Lite هو صاروخ أصغر بتقنية أكثر تقدما يطلق من الطائرات بمدى 150 كم.
ويقارن ال Popeye Turbo ذا ال 21 بوصة قطرا و 16 قدم طولا ب
*الطوربيد الأمريكي الثقيل MK-48 بقطر 21 بوصة و 19 قدم طولا
*الصاروخ الروسي SS-N-21 (ياخونت ) والتوماهوك BGM-109 Tomahawk بقطر 20.4 بوصة و طول 20.5 قدم

وتطور إسرائيل الصاروخ بمدى 1500 كم ويعتقد أنه هو الصاروخ المجرب قبالة سواحل سريلانكا عام 2002







البوب اّي ومقارنة مع صواريخ كروز عالمية


الطوربيد الرهيب STN Atlas Elektronik DM2A3
مصمم من شركة STN Atlas Elektronik للبحرية الألمانية
مداه 28 ميل بحري

بدفع كهربائي وتوجيه بالألياف البصرية

سرعته تتجاوز 35 عقدة

الرأس الحربي 260 كجم من خليط الهيدروجين والألومنيوم مكافى ل 460 كجم مادة تي.ان.تي

طوله 6.6 متر مع تواجد أنواع أقصر


رد: أيهم أصلح للبحريات العربية

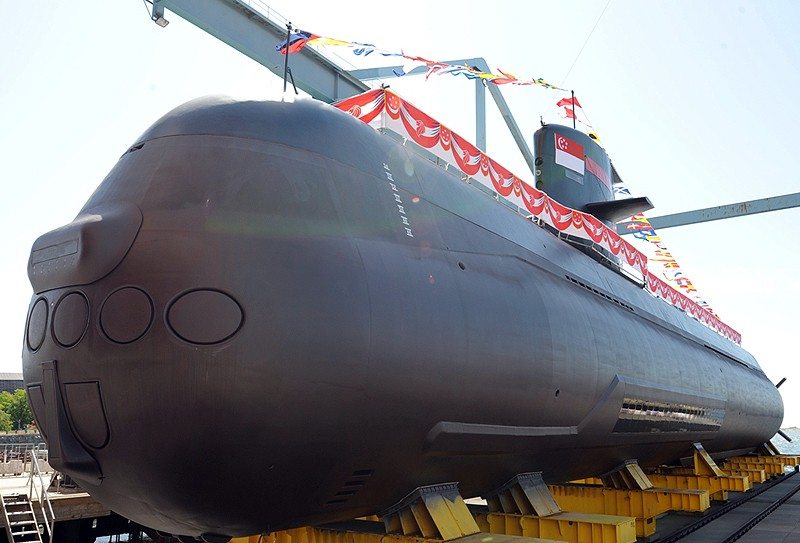

وإلى إحدى الغواصات المميزة في المياه الضحلة

لغواصة السويدية اّرتشر

Archer class submarine

كانت تسمى سابقا Västergötland class وكانت تمتلك البحرية السويدية منها غواصتين وهما HMS Hälsingland و HMS Västergötland في عامي 1986 و 1987 بالترتيب.

وبيعت الغواصتان الى سنغافورة في 2005 وأعيد إطلاقهما بعد تعديلات مكثفة بواسطة الشركة المصنعة Kockums AB.

وذلك بهيكل جديد ودفع منفصل عن الهواء و تهيئتهما لللإستخدام في المناطق المدارية.
وستتسلم سنغافورة الغواصتين عام 2010وستسميان ب RSS Archer و RSS Swordsman لتحلا محل الغواصات فئة تشالنجر.

غواصات ذوات بدن أحادي الطبقات ومقسمة ازدواجيا لتقليل الضوضاء والبصمة المغناطيسية وكذلك توفير حماية قصوى للطاقم وصممت للعمل في المياه الضحلة في بحر البلطيق لذا سيكون عملها في بيئة مماثلة في سنغافورة ويوجد بها دفع منفصل عن الهواء Stirling AIP

المواصفات​

الإزاحة:
1400 طن طافية و 1500 طن مغمورة​

الطول:
60.5 متر​

الشعاع:
6.1 متر​

الإرتفاع:
5.6 متر​

المحركات:
عدد 2 محرك Hedemora Diesel-electric engines
عدد 2 وحدة دفع منفصل عن الهواء Kockums v4-275R Sterling AIP​
السرعة:
20 عقدة غاطسة​

الطاقم:
28​

نظم القتال والسونار:
رادارات إيجابية سلبية للبحث وكذلك نظم تحكم نيرانية
التسليح:
* 6 أنابيب طوربيد 533 ملم
*3أنابيب طوربيد 400 ملم

*ألغام بحري




رد: أيهم أصلح للبحريات العربية

وبهذا أكون أنهيت موضوعي عن الغواصات التقليدية الأهم على الساحة حاليا

شكرا

وجاهز لأي إستفسارات

رد: أيهم أصلح للبحريات العربية

بالنسبة لي اتمنى ان يقتنية بلدي المغرب السكوربيون الفرنسية

رد: أيهم أصلح للبحريات العربية

بالنسبة للمورى الهولندية هل يوجد اخبار عن تسليمها الى مصر ؟؟؟

رد: أيهم أصلح للبحريات العربية

بالنسبة للمورى الهولندية هل يوجد اخبار عن تسليمها الى مصر ؟؟؟

بيقولوا واحدة استلمناها 2006 والتانيه في 2008

وناس بتقول واحدة بس اللي وصلت 2006

وناس بتقول مجاتش خالص

رد: أيهم أصلح للبحريات العربية

تبعا للتقارير (رائي شخصي)
بالفعل مصر استلمت غواصتان من المصانع الهولندية..........
مع انها لا تحتاج لهذة الضجة بين الاعضاء الموراي ليست قوية كما في الخيال
يوجد الافضل منها بكثييييييييييير.
ولله اعلم

رد: أيهم أصلح للبحريات العربية

ما هذا؟!! أهذه طريقة لإدخال الطوربيد في بدن الغواصة؟!!!


رد: أيهم أصلح للبحريات العربية

أنا أتمنى للسعودية السكوربين والفريم ....

رد: أيهم أصلح للبحريات العربية

تبعا للتقارير (رائي شخصي)
بالفعل مصر استلمت غواصتان من المصانع الهولندية..........
مع انها لا تحتاج لهذة الضجة بين الاعضاء الموراي ليست قوية كما في الخيال
يوجد الافضل منها بكثييييييييييير.
ولله اعلم

المورى ليست بقوة الدولفين الاسرائيلية ولكنها تقلل الفجوة بين سلاح الغواصات الاسرائيلى والمصرى

رد: أيهم أصلح للبحريات العربية

المورى ليست بقوة الدولفين الاسرائيلية ولكنها تقلل الفجوة بين سلاح الغواصات الاسرائيلى والمصرى

لاكن هناك غواصات بديلة وافضل من الموراي بمراحل
كمثل السكوربين الفرنسية............

رد: أيهم أصلح للبحريات العربية

حقيقه موضوع فوق الممتاز وفيه ابداع الف شكر

لكن سؤال سمعت من بعض الاعضاء في بعض المشاركات في مواضيع اخرى ان السعوديه ستحصل على 2 غواصه من امريكا والمعروف ان امريكا لا تنتج الا غواصات نوويه !!!
هل من المعقول ان امريكا تعطي السعوديه غواصات نوويه !! اشك في دلك!!
هل يعرف احد عن الموضوع؟
