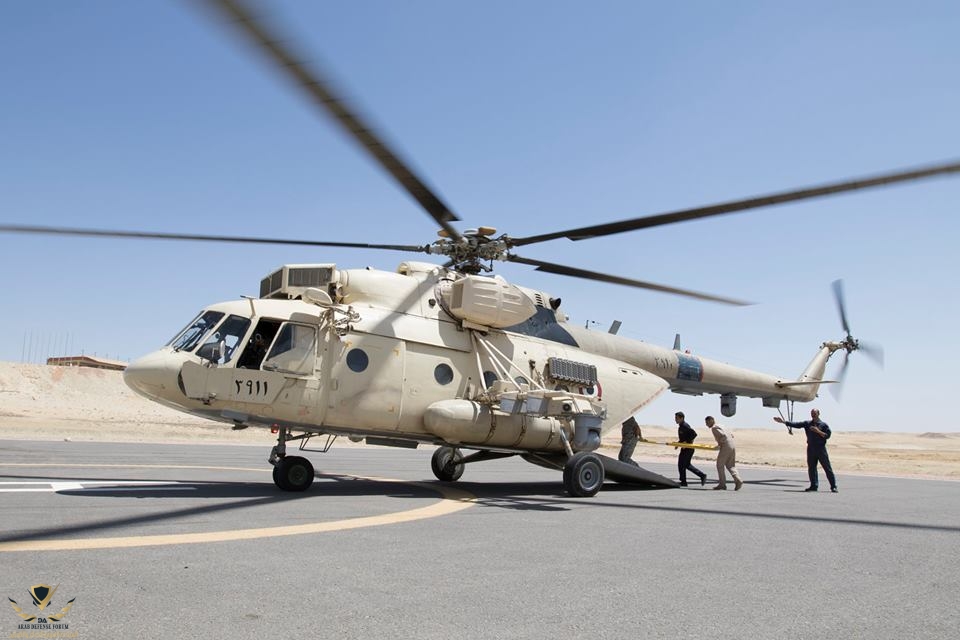

نظام President-S منصوب على مروحيات Mi-17V5 المصريه في مناورات النجم الساطع 2018
- بادئ الموضوع صقور مصر
- تاريخ البدء
- إنضم
- 29 مارس 2018
- المشاركات
- 3,758
- التفاعل
- الدولة
صمم النظام PRESIDENT-S او كما يعرف ايضا ب L370 Vitebsk على اساس نظام مساعدة دفاعية مخصص لحماية الطائرات والمروحيات القتالية Helicopter Integrated Defensive Aids System من الصواريخ المضادة للطائرات الردارية والحرارية على حد سواء ....مبدء عمل النظام هو الي بالكامل Fully automatic كما يمكن ان يعمل بالانماط النصف الية واليدوية ....طبيعة عمل النظام هي الكشف وتحديد نوع التهديدات_ تحذير الطاقم _تنشيط الاجراءت المضادة _وتقديم التوصية للقيام بمناورة الهروب المناسبة من خلال عرض مستوى التهديد ضمن شاشة العرض وعن طريق الاشارات الصوتية ,,,
يتكون النظام من :
1: نظام L370-01 module وهو كمبيوتر النظام والمهام واهم عنصر في المنظومة ,,,هو عبارة عن كمبيوتر رقمي لادارة النظام يقوم بادراة وتلقي وصهر البيانات من المجسات المدمجة في المروحية LWS _MAWS_RWR وعرض البيانات على الطيار و اتخاذ التدابير التلقائية اللازمة المتعلقة بتفعيل اجراءت التشويش المضادة generates commands for jamming devices and provides information to the
pilot
2: نظام L140 Otklik laser warning receiver او LWS هو نظام مصمم بشكل اساسي لتحديد اطباق انظمة laser designators and rangefinders على المروحية ففي حال اطباق هذه الانظمة على المروحية لاستهدافها يقوم الجهاز بتحذير الطاقم بوجود حالة تهديد بالاطباق والتحضير لنشر وتفعيل الاجراءت المضادة... النظام يوفر تغطية ب360 درجة عمودية و90 درجة افقية كما يمكن ان يعمل في الحيز الترددي 0.4-1.1 µm ويقوم بتحديد مكان انطلاق التهديد ونوعيته وعرض احداثيات واتجاهه مصدر البث على شاشة العرض الخاصة بالمنظومة ,,,,
يتكون النظام من :
1: نظام L370-01 module وهو كمبيوتر النظام والمهام واهم عنصر في المنظومة ,,,هو عبارة عن كمبيوتر رقمي لادارة النظام يقوم بادراة وتلقي وصهر البيانات من المجسات المدمجة في المروحية LWS _MAWS_RWR وعرض البيانات على الطيار و اتخاذ التدابير التلقائية اللازمة المتعلقة بتفعيل اجراءت التشويش المضادة generates commands for jamming devices and provides information to the
pilot
2: نظام L140 Otklik laser warning receiver او LWS هو نظام مصمم بشكل اساسي لتحديد اطباق انظمة laser designators and rangefinders على المروحية ففي حال اطباق هذه الانظمة على المروحية لاستهدافها يقوم الجهاز بتحذير الطاقم بوجود حالة تهديد بالاطباق والتحضير لنشر وتفعيل الاجراءت المضادة... النظام يوفر تغطية ب360 درجة عمودية و90 درجة افقية كما يمكن ان يعمل في الحيز الترددي 0.4-1.1 µm ويقوم بتحديد مكان انطلاق التهديد ونوعيته وعرض احداثيات واتجاهه مصدر البث على شاشة العرض الخاصة بالمنظومة ,,,,
- إنضم
- 29 مارس 2018
- المشاركات
- 3,758
- التفاعل
- الدولة
3 : نظام L-150 "Pastel" radar-warning receiver او RWR هو نسخة مشتقة من نسخ Pastel المركبة على مقاتلات الفلانكر ...النظام مصمم لتحذير من اطباق انظمة الردار للصواريخ والمقاتلات والدفاعات الجوية وتحديد نوعية التهديد وطبيعته واحداثيات مصدر التهديد وتصنيفها حسب اولويات الخطورة ,,النظام يعمل في الحيز الترددي G-J band الموجة 4-20 GHz النظام له القدرة على التقاط الموجات التي تعمل ضمن النمط pulse-Doppler و continuous-wave signals وهو يوفر تغطية لمساحة تقدر ب 360x 60 ° تمنحه القدرة على اكتشاف الاهداف بمسافة اكبر ب 20 بالمائة من المسافة التي يمكن لردارات العدو من التقاط المروحية ,,,
4 : نظام L-136 Mak-UFM او IR missile-approach warning هو نظام مستشعر سالب مصمم للتحذير من اقتراب الصواريخ العاملة بالاشعة تحت الحمراء IR النظام هو الاول من نوعه الذي يركب على المروحيات الروسية وهو مشتق من انظمة السو 24 _34 ...النظام يكتشف صورايخ ايغلا وستريلا من مدى 10 كلم وصواريخ السايدوندر والارشر من مدى 30_50 كلم النظام يكتشف الاهداف ويحدد انواعها ومسارها عن طريق تتبع الاشعة الفوق البنفسجية والحمراء المنبعثة من محركات الصاروخ
5 : نظام active radar jammer L370-3 هو نظام قيد التجريب والمعلومات عنه قليلة لم يتم وضعه الى الان في اي مروحية روسية بصفة عملياتية وهو مصمم بالاساس للتشويش على البواحث الردارية للصواريخ و ردارات المقاتلات والدفاعات الارضية ,,,النظام هو عبارة عن نظام تشويش مدمج integrated self protection Jammer يعمل في النطاق الترددي G-J band وهو يعمل بتزامن مع L150 "Pastel" RWR حيث يعمل هذا الاخير على تحديد مصدر التهديدات ونوعيتها فيما يقوم نظام L370-3 بتشويش على ترددتها
6 : نظام L370-5 active electro-optical jammer وهو ركيزة النظام الاساسية وهو عبارة عن برج turret مجهز بنظام تشويش يولد موجات طاقة عالية التركيز من الاشعة تحت الحمراء والفوق بنفسجية او اللليزر عالي الطاقة باتجاه باحث الصاروخ تقوم باعمائه وتضليله عن الهدف الحقيقي النظام يغطي زاوية تقدر ب 360 درجة افقية و90 درجة عمودية,,,النظام مصمم في الاساس لتشويش على الصواريخ الحرارية للاجيال الحديثة التي لا تتاثر بواحثها باجراءت التشويش المضادة التقليدية وتستخدم خاصية بواحث thermal imaging seekers التي تقوم بالاطباق على الطيف الحراري او الصورة الحرارية للهدف دون التاثر بشعلات الحرارية المضادة,,,لذا يتم استخدام هذا النوع من انظمة التشويش التي تقوم بتركيز موجات IR عالية الطاقة او الليزر عالي الطاقة solide state laser مباشرتا باتجاه الهدف لاعمائه عن الهدف الفعلي وتضليله او حرفه عن مساره
7: سابعا هو نظام cmds UV-26 chaff/flare dispensers وهو نظام اجراءت مضادة تقليدي ناثر للشعلات و الرقائق على حد سواء وهو ايضا عبارة نظام modular subsystem يعمل عن طريق دمجه مع باقي عناصر منظومة المساعدة الدفاعية MAWS _rwr_lws ,,,,الخ والتي سبق ذكرها مهمته الاساسية هي نثر الشعلات الحرارية او الرقائق بهدف التشويش على التهديدات التي تتعرض لها المنصة بعد ان يتم اكتشافها وتحديد انوعها بواسطة باقي مجسات المنظمومة ,,يبقى نظام كغيره من نظم الاجراءت المضادة التقلييدية الناثرة للشعلات والرقائق cmds فعال اليوم ضد فقط اجيال معينة من التهديدات تلك التي لا تزال تتاثر بوسائط التشويش البدائية لذا يتم اليوم الاهتمام اكثر بوسائط التشويش الناشطة المضادة للرادر و IR على حد سواء
شرح نظام PRESIDENT-S منقول للامانة
4 : نظام L-136 Mak-UFM او IR missile-approach warning هو نظام مستشعر سالب مصمم للتحذير من اقتراب الصواريخ العاملة بالاشعة تحت الحمراء IR النظام هو الاول من نوعه الذي يركب على المروحيات الروسية وهو مشتق من انظمة السو 24 _34 ...النظام يكتشف صورايخ ايغلا وستريلا من مدى 10 كلم وصواريخ السايدوندر والارشر من مدى 30_50 كلم النظام يكتشف الاهداف ويحدد انواعها ومسارها عن طريق تتبع الاشعة الفوق البنفسجية والحمراء المنبعثة من محركات الصاروخ
5 : نظام active radar jammer L370-3 هو نظام قيد التجريب والمعلومات عنه قليلة لم يتم وضعه الى الان في اي مروحية روسية بصفة عملياتية وهو مصمم بالاساس للتشويش على البواحث الردارية للصواريخ و ردارات المقاتلات والدفاعات الارضية ,,,النظام هو عبارة عن نظام تشويش مدمج integrated self protection Jammer يعمل في النطاق الترددي G-J band وهو يعمل بتزامن مع L150 "Pastel" RWR حيث يعمل هذا الاخير على تحديد مصدر التهديدات ونوعيتها فيما يقوم نظام L370-3 بتشويش على ترددتها
6 : نظام L370-5 active electro-optical jammer وهو ركيزة النظام الاساسية وهو عبارة عن برج turret مجهز بنظام تشويش يولد موجات طاقة عالية التركيز من الاشعة تحت الحمراء والفوق بنفسجية او اللليزر عالي الطاقة باتجاه باحث الصاروخ تقوم باعمائه وتضليله عن الهدف الحقيقي النظام يغطي زاوية تقدر ب 360 درجة افقية و90 درجة عمودية,,,النظام مصمم في الاساس لتشويش على الصواريخ الحرارية للاجيال الحديثة التي لا تتاثر بواحثها باجراءت التشويش المضادة التقليدية وتستخدم خاصية بواحث thermal imaging seekers التي تقوم بالاطباق على الطيف الحراري او الصورة الحرارية للهدف دون التاثر بشعلات الحرارية المضادة,,,لذا يتم استخدام هذا النوع من انظمة التشويش التي تقوم بتركيز موجات IR عالية الطاقة او الليزر عالي الطاقة solide state laser مباشرتا باتجاه الهدف لاعمائه عن الهدف الفعلي وتضليله او حرفه عن مساره
7: سابعا هو نظام cmds UV-26 chaff/flare dispensers وهو نظام اجراءت مضادة تقليدي ناثر للشعلات و الرقائق على حد سواء وهو ايضا عبارة نظام modular subsystem يعمل عن طريق دمجه مع باقي عناصر منظومة المساعدة الدفاعية MAWS _rwr_lws ,,,,الخ والتي سبق ذكرها مهمته الاساسية هي نثر الشعلات الحرارية او الرقائق بهدف التشويش على التهديدات التي تتعرض لها المنصة بعد ان يتم اكتشافها وتحديد انوعها بواسطة باقي مجسات المنظمومة ,,يبقى نظام كغيره من نظم الاجراءت المضادة التقلييدية الناثرة للشعلات والرقائق cmds فعال اليوم ضد فقط اجيال معينة من التهديدات تلك التي لا تزال تتاثر بوسائط التشويش البدائية لذا يتم اليوم الاهتمام اكثر بوسائط التشويش الناشطة المضادة للرادر و IR على حد سواء
شرح نظام PRESIDENT-S منقول للامانة
