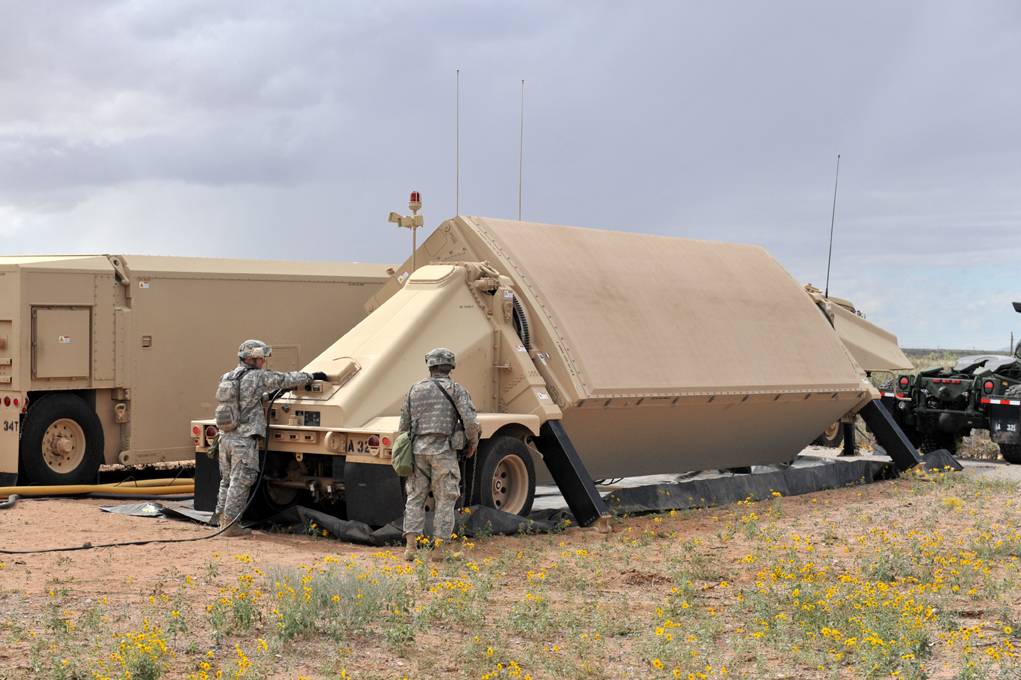

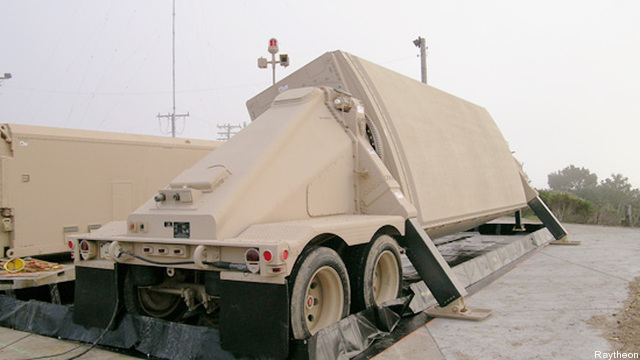

Transportable Radar Surveillance - AN/TPY-2


كشف مراقبة ملاحقة
AN/TPY-2 يمكنه الكشف عن الصواريخ الباليستية وتصنيفها وتتبعها


يعمل في النطاق X band من الطيف الكهرومغناطيسي والتي تمكنها من رؤية أهداف أكثر وضوحا

X-Band Transportable (FBX-T) is a long-range
high-altitude active electronically scanned array


يكتشف الصواريخ البالستية و هي في حالة الارتفاع
و يكتشف الرؤوس الحربية في حالة الهبوط و الانقضاض


يمكن أن تختبئ رؤوس حربية حقيقية وسط رؤوس و همية مضادة

بس هي الحيل و الألاعيب ما بتمرق على AN/TPY-2
لانه يستخدم خوارزميات معقدة للتمييز
بين الرؤوس الحربية التي لا تشكل خطر
فعندما توجد عدة أهداف متعددة في الجو ضمن مجموعة واحدة يجب عليك أن تحدد
أيها الذي يمثل الصاروخ المدمر وهذا ما يفعله الرادار
ويقوم الرادار بدوره بإرسال تلك المعلومات إلى الصاروخ الاعتراضي


لدى الرادار سجل من الأداء لا تشوبه شائبة
ضد جميع فئات الصواريخ الباليستية قصيرة ومتوسطة و طويلة المدى


مدى الكشف و المتابعة 1000 كم


اسرائيل تستخدم رادار AN/TPY-2 ضمن منظومات

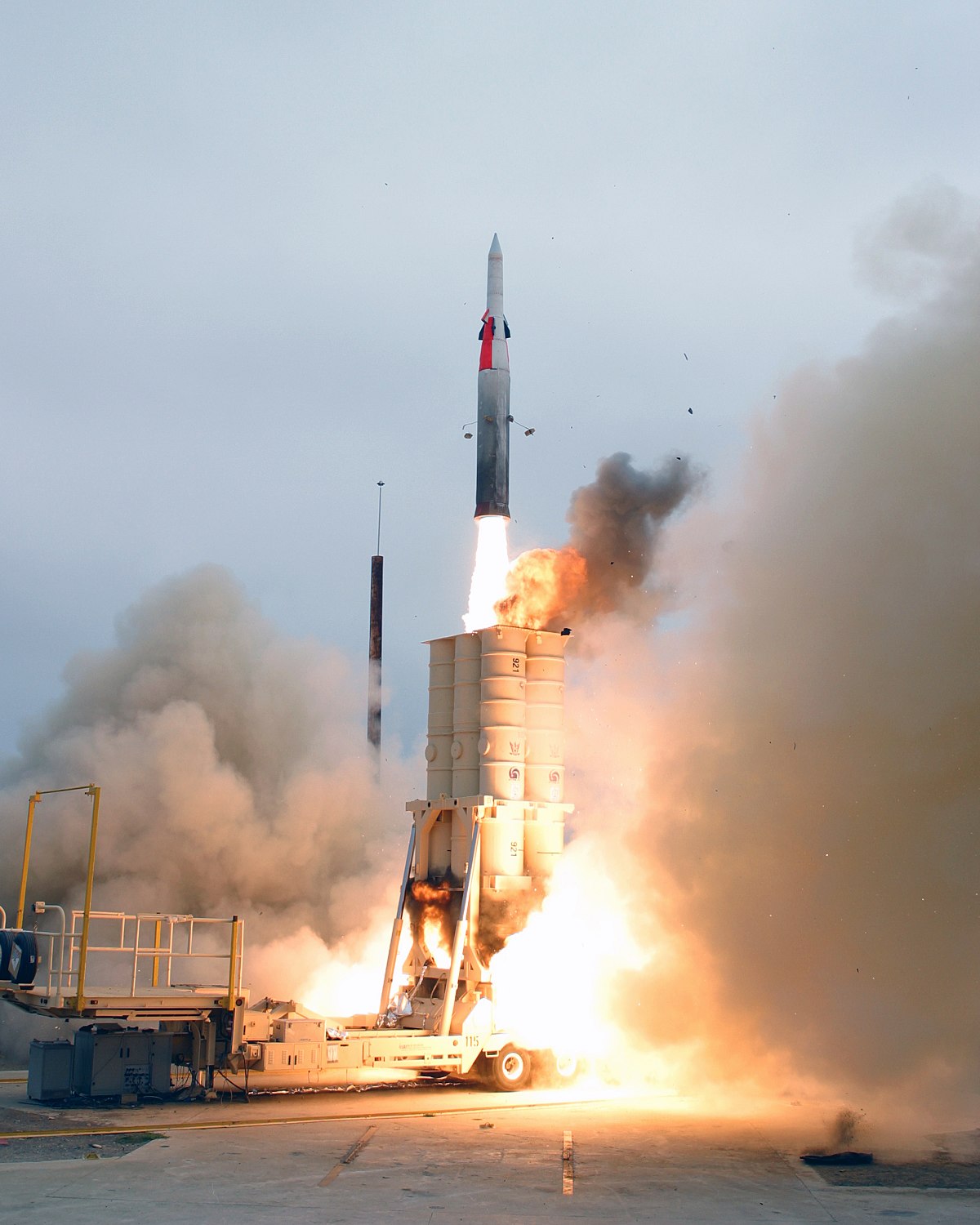

Arrow missile and Patriot PAC-3 missile defense

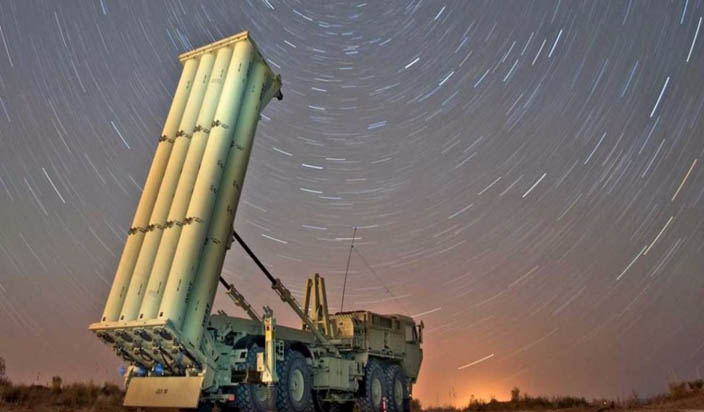

السعودية ستحصل على رادار AN/TPY ضمن صفقة نظام الدفاع الصاروخي ثاد
و هو أهم عنصر في الصفقة
في حال نشر الرادار في الخطوط الخلفية فانه سينفذ مهام البحث و الكشف
و الملاحقة
و التمييز و مراقبة اطلاق النار لنظام ثاد
و يٌمكن صواريخ ثاد من اعتراض الصواريخ البالستية في الارتفاعات العالية

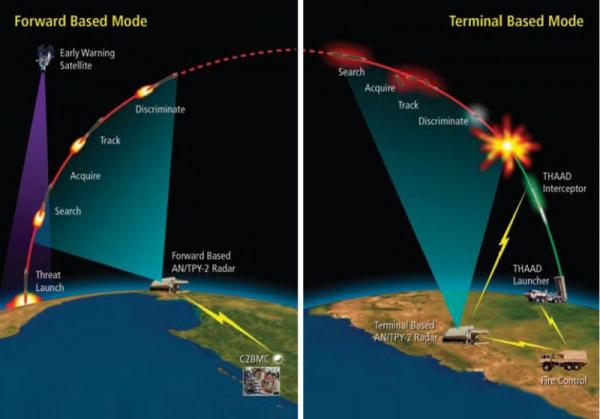

  1. عند نشر الرادار في الخطوط الأمامية فانه يلاحق الصواريخ البالستية في الارتفاعات المنخفضة
  2. عند نشر الرادار في الخطوط الخلفية فانه يلاحق الصواريخ البالستية في الارتفاعات العالية
السعودية تعاقدت على 7 رادارات AN/TPY-2
وزع الرادارات براحتك و على كيفك

يمكن أن تختبئ رؤوس حربية حقيقية وسط رؤوس و همية مضادة
بس هي الحيل و الاعيب ما بتمرق على AN/TPY-2
لانه يستخدم خوارزميات معقدة للتمييز
بين الرؤوس الحربية التي لا تشكل خطر

اي والله ماتمرق عليه :D

  1. عند نشر الرادار في الخطوط الأمامية فانه يلاحق الصواريخ البالستية في الارتفاعات المنخفضة
  2. عند نشر الرادار في الخطوط الخلفية فانه يلاحق الصواريخ البالستية في الارتفاعات العالية
السعودية تعاقدت على 7 رادارات AN/TPY-2
وزع الرادارات براحتك و على كيفك

فنياً الرادار إضافة عملاقة لدفاعنا الجوي ، قدرات جداً ممتازة.

أتوقع أماكن نشر الرادار ستكون في كلاً من: الرياض، الخرج، الطائف، تبوك، جازان، جدة، الجبيل، وطبعاً عرعر وتحديداً في محافظة طريف.

التغطية التي سيوفرها الرادار مذهلة !

أولاً الرادار يغطي العراق كاملاً ومثال:-

- من مدينة عرعر إلى أقصى العراق شمالاً ( الموصل ) = مابين 868 كم إلى 904 كم.
من مدينة عرعر إلى أقصى العراق جنوباً ( البصرة ) = 860 كم

ثانياً الرادار يغطي أجزاء واسعة من إيران ومثال:-

- من مدينة الجبيل إلى أقصى إيران شرقاً ( مشهد ) = 2288 كم
من مدينة حفر الباطن إلى أقصى إيران شمالاً ( تبريز ) = من 1607 إلى 1959 كم

ثالثاً الرادار يغطي فلسطين المحتلة بالكامل في حال نشر الرادار في تبوك.
رابعاً الرادار يغطي أجزاء واسعة من تركيا في حال نشر الرادار في عرعر.



  1. عند نشر الرادار في الخطوط الأمامية فانه يلاحق الصواريخ البالستية في الارتفاعات المنخفضة
  2. عند نشر الرادار في الخطوط الخلفية فانه يلاحق الصواريخ البالستية في الارتفاعات العالية
السعودية تعاقدت على 7 رادارات AN/TPY-2
وزع الرادارات براحتك و على كيفك

تعاقدت السعوديه على 7 رادارات يبلغ مدى الرادار 1000km

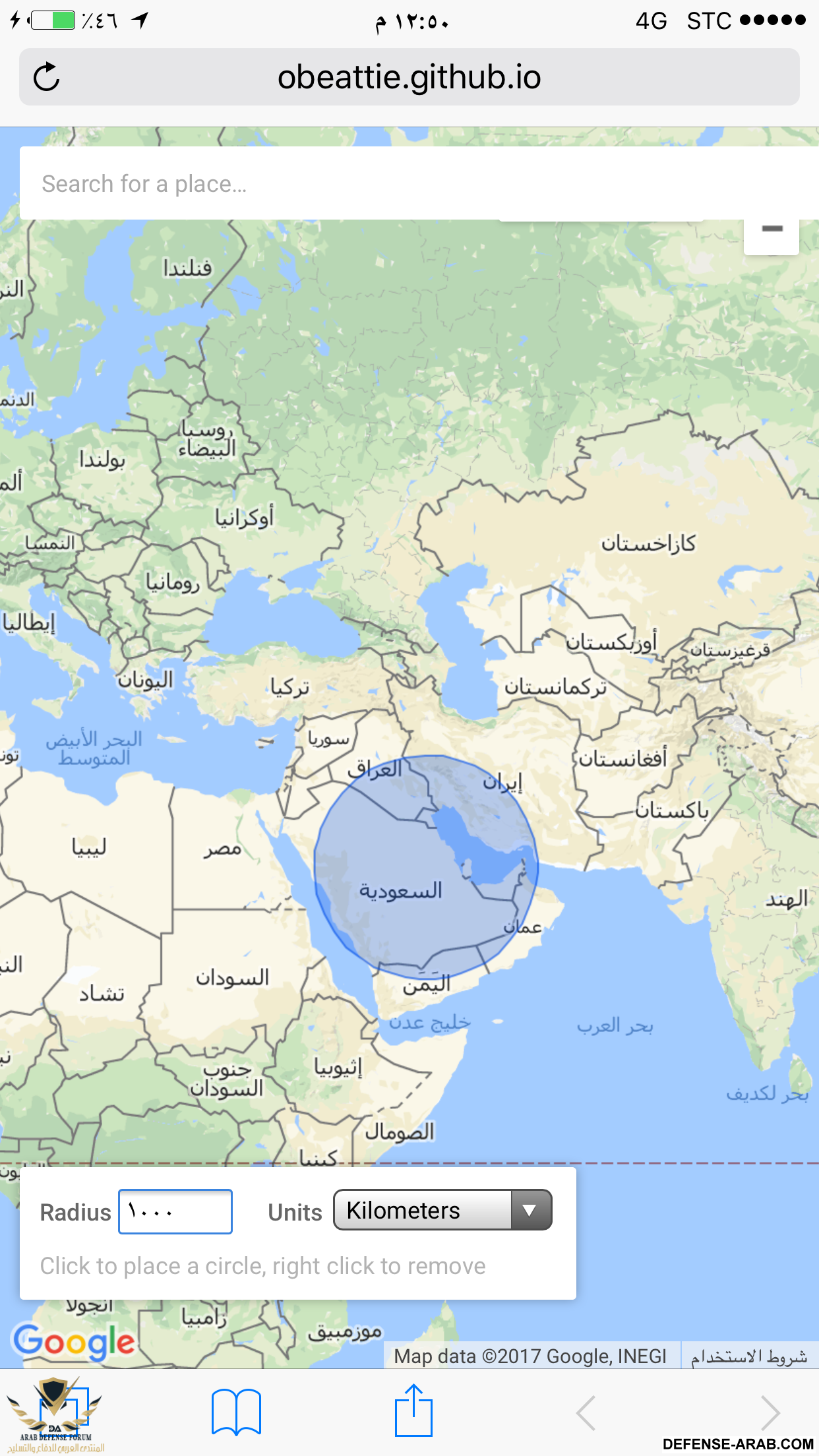

قمت بوضع رادار واحد في العاصمه انظرو الى التغطيه




رادار واحد غطى مساحة السعوديه بنسبة 90% وموقعه بالعاصمه وسط السعوديه

ماذا يحدث للدول القريبه اذا تم وضعه في الشمال والجنوب والشرق والغرب

سوف تصبح عين اطقم دفاعنا الجوي من ^_^ الى :هم؟:

ورادار ثاد يستطيع كشف كورة البيسبول من مسافه تقدر بالمئات الكيلومتر




رادار جبار بمعنى الكلمه

هل ممكن رصد مقاتلات F35 الاسرائيليه اذا تم وضعه في شمال السعوديه
كم المسافه للرادار لرصد الاف35 ؟

أتوقع يكون توزيعها كتالي:
1- تبوك جبال الورد الارتفاع عن سطح البحر 2200م
2- شمال طريف

3- الطايف
4- خميس مشيط
5- الرياض
6- شيبه تقع على حدود السعودية مع الامارات وكذلك لتغطية بحر العرب
7- حفر الباطن
كذا تمت التغطية بالداخل و الخارج و الله يحفظ جميع دولنا العربية

بس ابي اسأل التغطية للردار 360 درجة صحيح

والله عيب
الحين مافيه خصوصية للجيران
انسى الخصوصيه على حساب امنك. فيه بالمنطقة اكبر منه مدى مثل الرادار القطري ذو الخمس الآف كيلو متر والاسرائيلي ايضًا

اذا صار هذا الرادار متعدد الانماط فان مداه سيزيد كثيرا. لكن على نمط X-band ومداه 1000 كيلو انت لديك جوهرة حقيقية.

أتوقع يكون توزيعها كتالي:
1- تبوك جبال الورد الارتفاع عن سطح البحر 2200م
2- شمال طريف

3- الطايف
4- خميس مشيط
5- الرياض
6- شيبه تقع على حدود السعودية مع الامارات وكذلك لتغطية بحر العرب
7- حفر الباطن
كذا تمت التغطية بالداخل و الخارج و الله يحفظ جميع دولنا العربية

بس ابي اسأل التغطية للردار 360 درجة صحيح
لا يوفر تغطية بزاوية 360 درجة
ويقتصر نطاقه على انحناء الأرض
Its scope is limited to the curvature of the earth




يستطيع تحديد نوع الصاروخ الذي تم اطلاقه
التردد 8.55 … 10 GHz

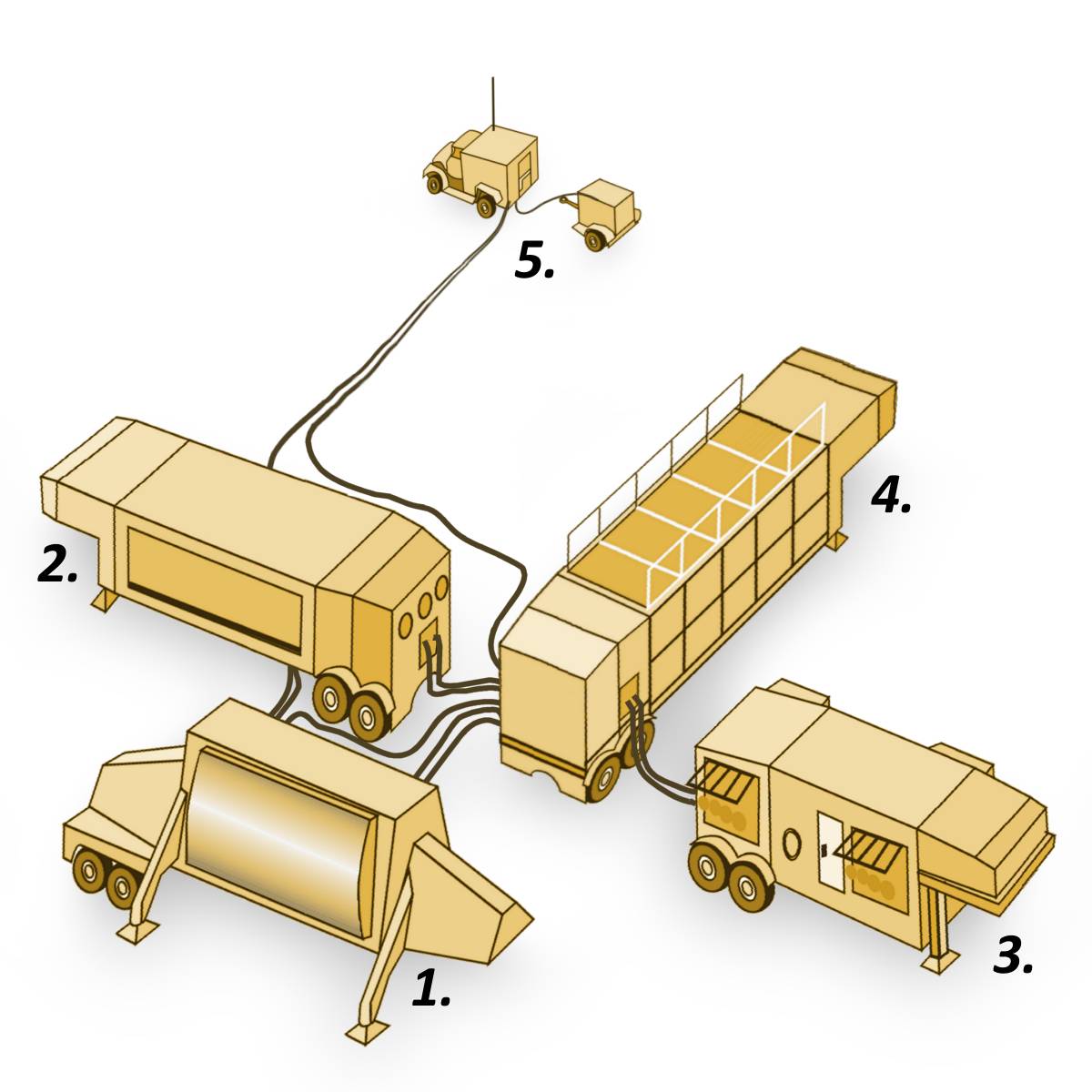

يتألف من 5 قطع:

  1. هوائي المصفوفات phased-array antenna
  2. وحدة التجهيزات الإلكترونية electronic equipment unit
  3. وحدة الطاقة الرئيسية a 1.1 MW prime power unit
  4. وحدة التبريد التي تقوم بتبريد مجموعة الهوائي cooling equipment unit

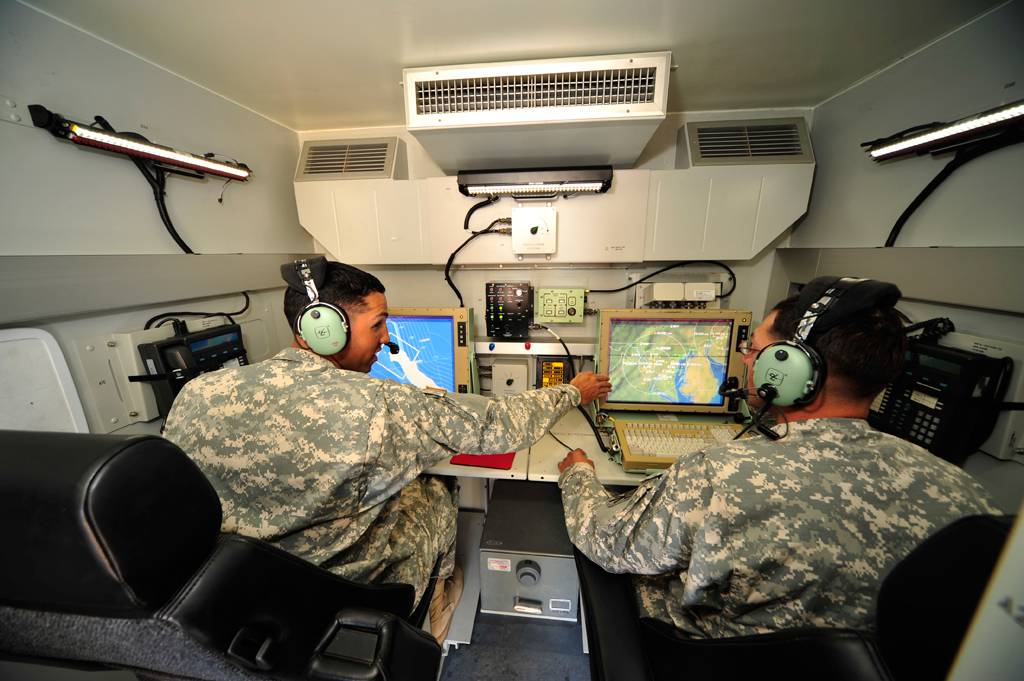

  5. وحدة التحكم operator control unit


نشر الرادار في مرتفعات الجنوب وبالعاصمة والشرقية وممكن تبوك ...

مشكلته مع الارتفاعات المنخفضة ... وهذي جوانب ممكن يغطيها FPS-117 ويكمل النقص ...

نشر الرادار في مرتفعات الجنوب وبالعاصمة والشرقية وممكن تبوك ...

مشكلته مع الارتفاعات المنخفضة ... وهذي جوانب ممكن يغطيها FPS-117 ويكمل النقص ...

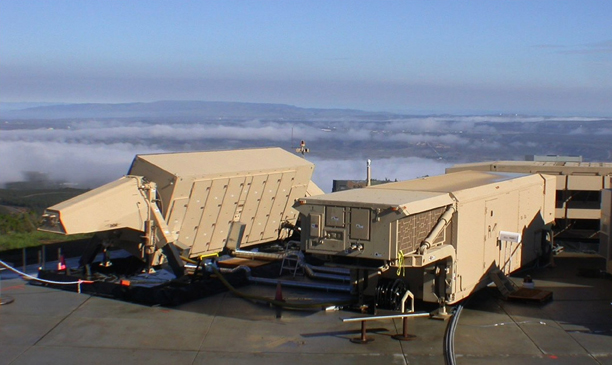

اميركا ركبت أحد الرادارات على قمة تلال صحراوية في جنوب غرب اسرائيل النائية بصحراء النقب
on top of Israel’s Har Keren
تعرف بالموقع 512 و هو على بعد 8 كم من الحدود المصرية
و يستطيع كشف الصواريخ الايرانية بعد 3 ثواني من اطلاقها


الله يتم الصفقه على خير ولا يسوون لنا مشاكل

شكرا يا استاذ فادي على الموضوع الرائع

عندي سؤال افتراضي و قد يعتبره البعض ( سؤال حق يراد به باطل )
لو أطلقت ايران صاروخ بالستي باتجاه اسرائيل هل تقوم السعودية باسقاطه
أو تدعه يمر فوق أراضيها و هي تعلم ان الصاروخ موجه لاسرائيل
بفضل الرادار AN/TPY-2 الذي يستطيع تحديد نوع و مسار و اتجاه الصاروخ
مع العلم أن الأجهزة قد تخطىء أحيانا و تصيب في أغلب الأحيان

عندي سؤال افتراضي و قد يعتبره البعض ( سؤال حق يراد به باطل )
لو أطلقت ايران صاروخ بالستي باتجاه اسرائيل هل تقوم السعودية باسقاطه
أو تدعه يمر فوق أراضيها و هي تعلم ان الصاروخ موجه لاسرائيل
بفضل الرادار AN/TPY-2 الذي يستطيع تحديد نوع و مسار و اتجاه الصاروخ
مع العلم أن الأجهزة قد تخطىء أحيانا و تصيب في أغلب الأحيان


الجواب بسيط

الحوثيين اطلقوا صاروخ على السعودية وكان على ارض فضاء تركته قوات الدفاع الجوي يسقط بدون ما تعترضه ..
