تطوير سوري لدبابة T-55: تحسين نظام التصويب ومناظيرحرارية

[لادئاني]

دمشق: مركز البحوث العلمية في دمشق يستعين بخبرات شركة belomo البيلاروسية، لتطوير مناظير حرارية لدبابات ال T 55

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

ل ‏

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

‏.
·

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

·




جهاز كهربصري صنع البحوث العلمية السورية .. تم تزويد دبابات T-55 به .. يتمتع بمدى كشف حتى 8 كم ليلاً و نهاراً ..

تم ربطه مع جهاز التصويب في الدبابة ليمنحها دقة اعلى في الاصابة من الاطلاق الاول ..

للجهاز غطاء يفتح من داخل الدبابة ..

في الصور يظهر الجهاز من الخارج و الداخل .. مع لوحة التحكم و الشاشة .. وصور تظهر درجة الوضوح العالية فيه ..

بالتعاون مع الصفحة الصديقة

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​



[لادئاني]

[

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

·

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

·

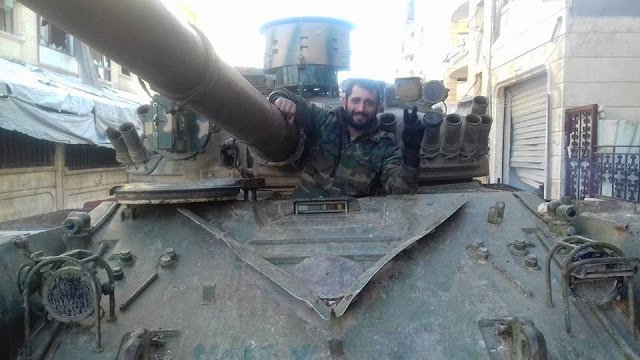

دبابة T-55AM تابعة للجيش السوري .. مركب عليها الجيل الاول من سراب للتشويش على صواريخ م/د .. و جهاز الرؤية كهربصري مداه حتى 8 كم ليلا و نهارا .. و كلاهما سوري الصنع ..

جهاز قائس المسافات الليزي يوجد منه نسخ تجميع سوري (ماليزي و ايطالي الصنع) .. بالصورة اوكراني الصنع ..

​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

[



[لادئاني]

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

·

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

·



دبابة T-55 مزودة بكاسحة الغام ..​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل



[لادئاني]

[

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

·

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

·



اول صورة لجهاز سراب للتشويش على صواريخ الـ م/د بوضع التشغيل .. و يظهر الشبه الكبير للاضاءة بنظام شتورا الروسي ..

هذا الجهاز هو من صنع البحوث العلمية السورية ..

منظومة سراب مميزة بمظهرها الدائري وبالعدد الكبير لشمعات الزينون المحيطة بها، إضافة إلى إتباع نظام توزيع من طبقتين لهذه الشمعات بدل آلية التوزيع المبسطة كما في النظام السابق سراب-1. إن فكرة عمل المشوشات الكهرو – بصرية كتلك التي تجهز المنظومة الروسية “شتورا”، قائمة على إرسال شعاع نبضي بشكل مستمر باتجاه قطاع التهديد المحتمل، بهدف التشويش على الصواريخ المضادة للدروع وحرف مسارها، حيث يمكن للنظام المذكور تغطية مدى أقصى مؤثر لشعاع التشويش يتراوح ما بين 2.0-2.5 كيلومتراً”.

و”للتوضيح، هذه المشوشات تعمل على إرسال شعاع في النطاق تحت الأحمر مقارب في خصائصه من حيث المدى الطيفي وكذلك التحوير أو التضمين الترددي مع ذلك الخاص بمقتفي أثر الصاروخ الموجه سلكياً. هذا الشعاع تلتقطه كما هو مفترض عدسة “قياس الزوايا” للإشعاع تحت الأحمر IR Goniometer في منصة إطلاق الصاروخ المعادي والتي سترسل بدورها معلومات توجيه خاطئة للصاروخ. أو بمعنى آخر، إرباك جهاز استقبال الإشعاع تحت الأحمر في هذه المنصة وتضليله بمعلومات خاطئة عن موقع الصاروخ الفعلي قياساً بخط البصر

الشرح : نقلاً عن مدونة انور الشراد ..

هذا الجهاز فعال ضد الصواريخ الموجهة بـنظام SACLOS و منها فاجوت كونكورس تاو ميتس ميلان السهم الأحمر

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

[/



[foos97]

ما هي فاعلية نظام التشويش على ارض الواقع ؟

وشكراً



[لادئاني]

ما هي فاعلية نظام التشويش على ارض الواقع ؟

وشكراً

لا اعلم ...بحاجة لأنور الشراد الذي يتابع الموضوع بدقة أكثر مني....

@ anwaralsharrad



[anwaralsharrad]

ما هي فاعلية نظام التشويش على ارض الواقع ؟

وشكراً

لم يسجل النظام نجاحات تذكر !!



[foos97]

A @anwaralsharrad
@لادئاني

شكراً جزيلاً لكما



[مارشــال]

هل تسمحون لي بمداخلة



[مارشــال]

من خلال قراءاتي في البداية كانت الصواريخ م م م د لدى فصائل المعارضة في البداية هي مستولى عليها من مخزونات الجيش السوري وهي صواريخ الميتيس 9K115-2 Metis-M والكونكورس 9M113 Konkurs ولمحدودية أعدادها حينها لم تشكل ذلك الخطر على الدبابات السورية
الخطر الحقيقي ظهر عند إمداد المعارضة بمنظومات 9M113 Konkurs و HJ-8 Red Arrow و BGM-71 TOW بكميات كبيرة وحدث تطور كبير بانسحاب الجيش السوري من ادلب في 2015 بعد خسارة 40 دبابة كاملة
تمت دراسة المعركة وخلص الأمر الى خطر الصواريخ الموجهة SACLOS على المدرعات السورية
كانت الخيارات لدى سوريا شراء دروع جديدة أو منظومات حماية من روسيا
في البداية تم شراء ال SHTORA-1 ولكن لم يناسب تركيبه الدبابات السورية طرازات T-62/55
ثم أن قام الSyrian Scientific Research Center SSRC بالتزكية الى صناعة نظام محلي وهو السراب Sarab
كان المطلوب الحصول على نماذج من ال BGH-71 TOW وحدث عن طريق الإستيلاء على 18 صاروخ و 3 قواذف عبر شراءهم من المعارضة بصفة استخباراتية



[مارشــال]

من قواعد الحديث أن الدبابة المفضلة لتجارب الأنظمة السورية هي ال T-62



[مارشــال]

النموذج الأول سراب 1 أو Sarab-1

تم وضعه على دبابة T-62 لأجل الإختبار الميداني

كان الإختبار الميداني الأول في ضاحية خناصر جنوبي حلب ضد صاروخ 9M113 Konkurs موجه ضد الدبابة التي كانت تحمل النظام سراب

ثم أن تم توجيه هذه الدبابة لضواحي اللاذقية لتحقق نجاحها الثاني ضد BGM-71 TOW لينتقل النظام لمرحلة التصنيع المتسلسل

حقق النظام 80% مما هو مطلوب واتجه المسلحين في المعارضة لضرب المعدات الغير مزودة بهذا النظام

وهذا النظام تمكن من العمل 6 ساعات متواصة ولكن كان يعاب عليه

1-الطاقة العالية التي يحتاجها النظام
2-تفريغ سريع لشحن بطاريات المعدات
3-عدم القدرة على العمل في ظروف قاسية من حيث الطقس كما يراد

هنا ظهر النموذج الثاني سراب 2



[مارشــال]

النموذج الثاني Sarab-2

تميز بقدرة عمل أكبر لمدة 10 ساعات وبقائية أفضل وتصميم أقوى وتم استخدامه في معارك حلب 2016



[مارشــال]

ننتقل للنموذج Sarab-3

ومنه توجه السوريين لنظام قتل ناعم كامل وتم تزويده بعدسات ليزرية لرصد الصواريخ القادمة

وتصل تغطيته الى 360 درجة مقابل 180 درجة للنسخ الأقدم



[مارشــال]

@foos97

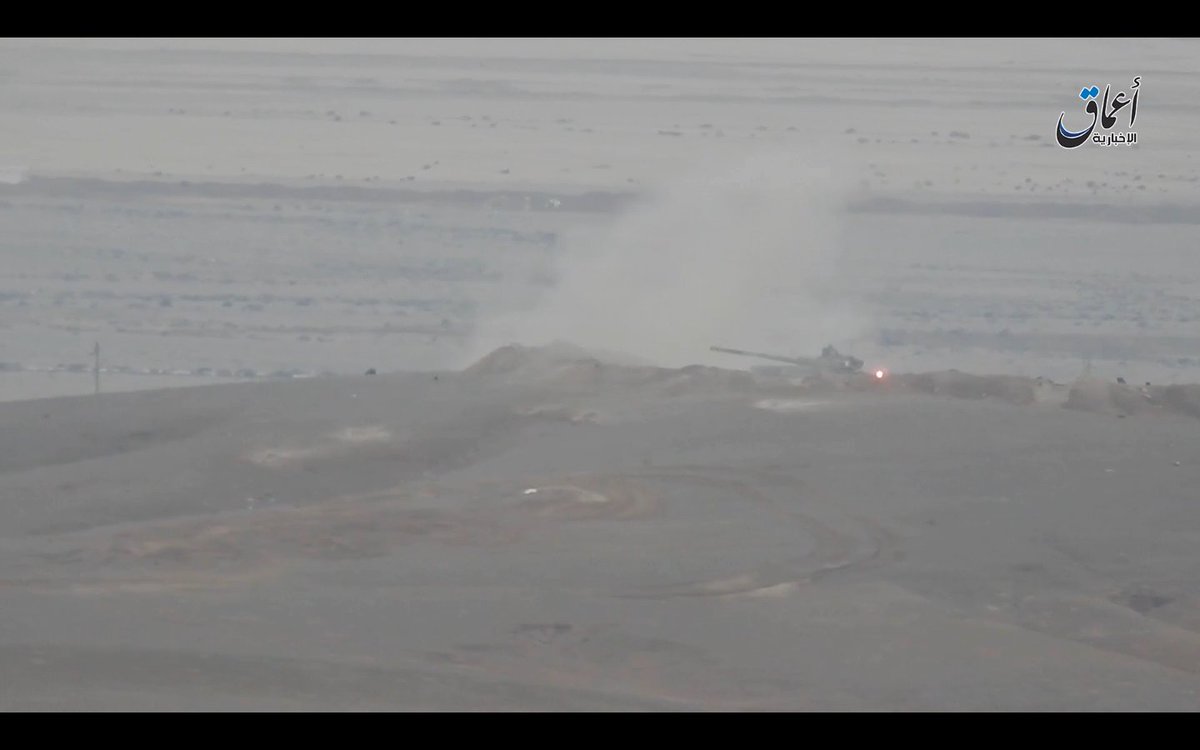

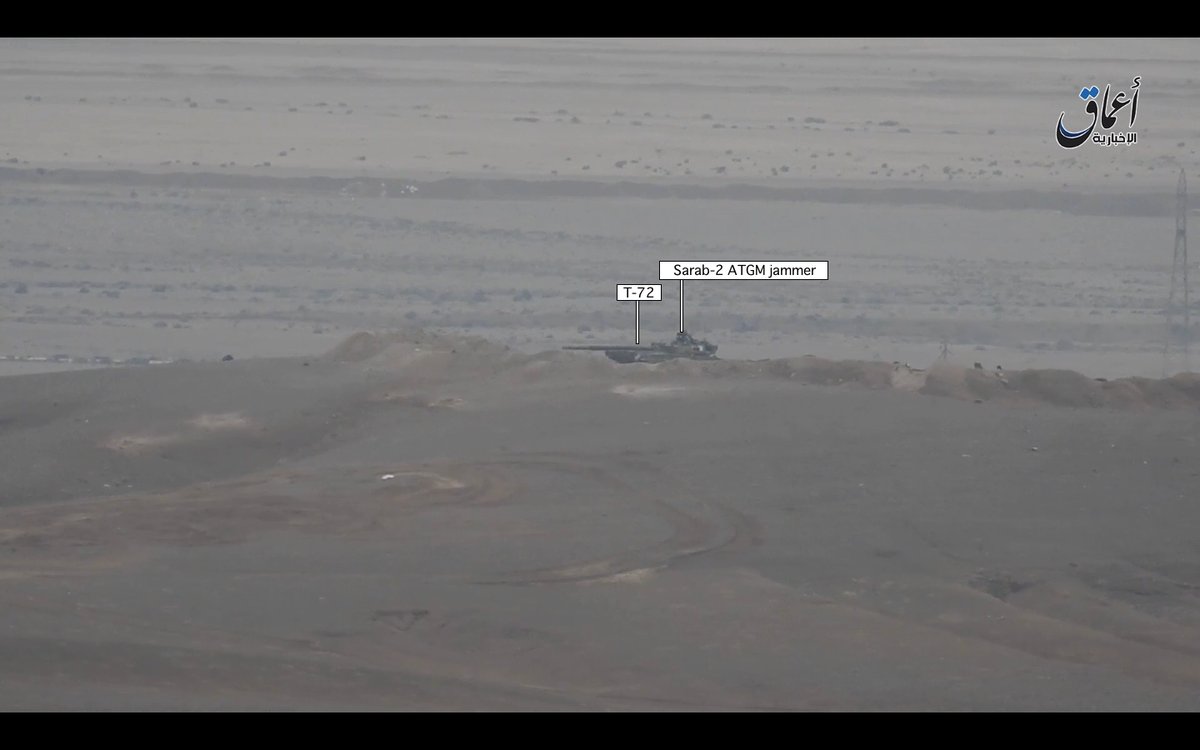

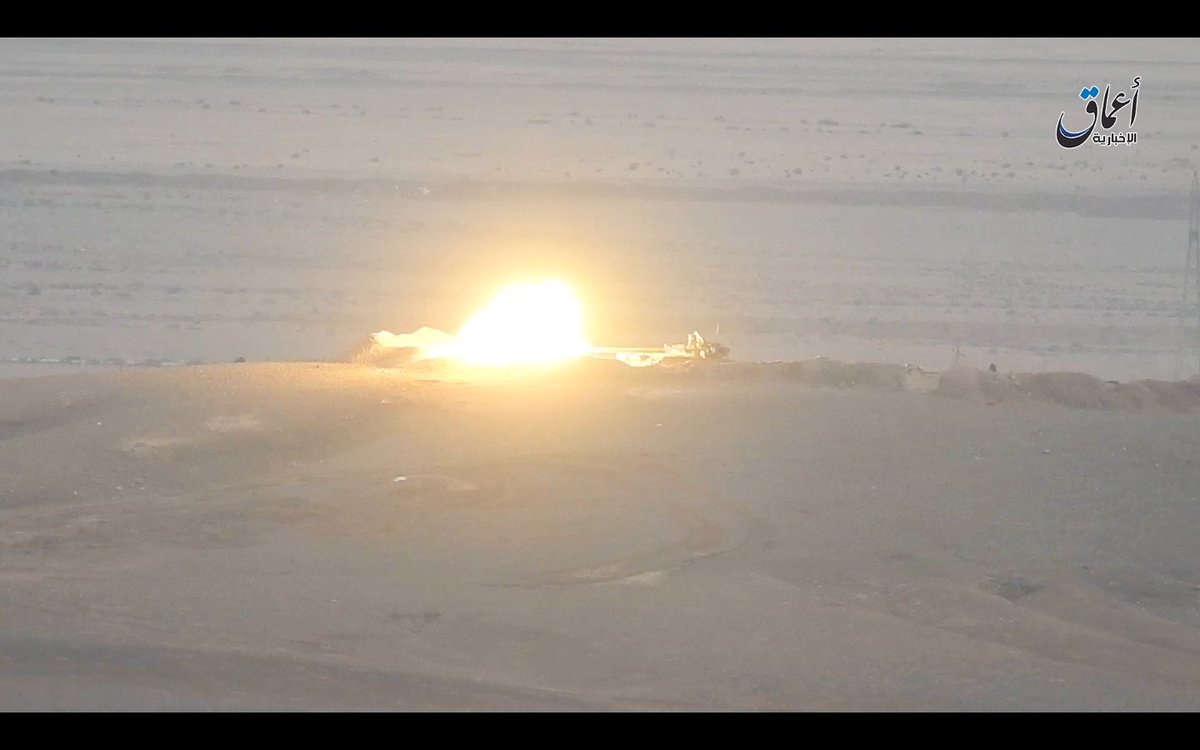

هذه 3 صور تزعم داعش اصابة دبابة T-72 سورية تحمل Sarab-2 بصاروخ موجه

اتركها لكم للتحليل



[anwaralsharrad]

@foos97

هذه 3 صور تزعم داعش اصابة دبابة T-72 سورية تحمل Sarab-2 بصاروخ موجه

اتركها لكم للتحليل

أخي الكريم ، إذا كان الروس يتحدثون عن عدم نجاح النظام سراب فهل نكون ملكيين أكثر من الملك !!! بل الروس يتحدثون عن فشل منظومتهم الشتورا فكيف بالنظام السوري التقليد !! في المدونة وضمن أكثر من موضوع تناولت هذه القضية بالتحليل العلمي وليس العاطفي ، وبينت صعوبة التشويش والدخول على ترددات الصاروخ .. عموما النظام سراب حيلة من لا حيلة له لوقف صواريخ المعارضة المضادة للدروع !!

​



[العزيزي]

بحجمه هذا تستطيع قناصة من عيار خمسين تعطيله واخراجه عن العمل فحجمه البارز فوق الدبابة بشكل كبير يسهل استهدافه



[sss2007zzz]

جعلها تنفجر فيهم



[foos97]

@foos97

هذه 3 صور تزعم داعش اصابة دبابة T-72 سورية تحمل Sarab-2 بصاروخ موجه

اتركها لكم للتحليل

اشكرك اخي الكريم جزيل الشكر

في اعتقادي لم يعد التدريع او نظم soft kill تحمي الدبابات من الصواريخ م/د
النظام الوحيد الذي اثبت جدارته من واقع تجارب حقيقية هو التروفي فقط



[مارشــال]

أخي الكريم ، إذا كان الروس يتحدثون عن عدم نجاح النظام سراب فهل نكون ملكيين أكثر من الملك !!! بل الروس يتحدثون عن فشل منظومتهم الشتورا فكيف بالنظام السوري التقليد !! في المدونة وضمن أكثر من موضوع تناولت هذه القضية بالتحليل العلمي وليس العاطفي ، وبينت صعوبة التشويش والدخول على ترددات الصاروخ .. عموما النظام سراب حيلة من لا حيلة له لوقف صواريخ المعارضة المضادة للدروع !!

​

والله أستاذنا أنا ناقل للمعلومة من Defense update
