السعودية تكشف النقاب عن طائرة صقر 1

[MIA1]

كلنا فخر بكم يا أبناء سعود و الله شيء حلو و احترافي

من تقدم إلى تقدم فرحة لا توصف و القادم أفضل بإذن الله

الشكر لله
ثم لمشاعركم الطيبة
وثقة أغلب المسلمين والعرب في السعودية والوقوف بجانبها

نطمح للأفضل والأقوى بإذن الله
السعودية تستحق أكثر



[anti poliz]

الشكر لله
ثم لمشاعركم الطيبة
وثقة أغلب المسلمين والعرب في السعودية والوقوف بجانبها

نطمح للأفضل والأقوى بإذن الله
السعودية تستحق أكثر

الحمد لله كل من قلل من شأنكم الآن سيعلم من هم السعوديون عندما يقررون توطين كل شيء

نحن نعلم أن تقدم الأمة الإسلامية من تقدمكم

الأقلية مصيرها سيكون مؤلما للأسف



[السيادهـ]

هذه المشاركة بتاريخ 10-17-2013 منقوله من

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

(ممكن تكون لاحد الاخوه هنا)
تتحدث عن مشروع الطائرات بدون طيار وتحديداً عائلة صقر
الحديث عن صقر 1 باللون الاحمر ، انصح بقرائتها بالكامل

مدينة الملك عبدالعزيز للعلوم والتقنية

( منظومة طائرات صقر إنتاج مدينة الملك عبدالعزيز للعلوم والتقنية )

صقر 2

طائرة بدون طيار متوسطة الحجم ذات مدى يتراوح ما بين 150 إلى 250 كلم ومدة طيران تصل إلى 8 ساعات بسرعة 120 كلم في الساعة وارتفاع 5000 متر ، تتمتع الطائرة بإمكانيات عالية في الإستقرار والتحكم من خلال الإختبارات العلمية والعملية وقد استخدمت الألياف الكربونية والألياف الزجاجية لرفع نسبة وزن الإقلاع إلى وزن الطائرة فارغة حيث تستطيع بموجبها حمل 50 كيلو جرام من أجهزة التصوير والمراقبة كما يمكنها حمل طبق للتحكم بها عن طريق الأقمار الاصطناعية لتغطي مساحات أوسع وأبعد خلال عمليات الإستطلاع والمراقبة

صقر 3

طائرة بدون طيار كهربائية صغيرة الحجم لا يتجاوز وزنها 4,5 كجم تستطيع الإقلاع من المدرج او عن طريق قذفها باليد ، يصل مداها إلى مسافة 50 كلم وتستطيع التحليق لمدة ساعة وعشرين دقيقة تقريباً على ارتفاع 1000 متر وقد استخدمت في صناعتها الألياف الكربونية لتصبح بذالك من أخف طائرات هذه الفئة كما اثبتت جدارتها وفعاليتها في الإختبارات الجوية واستخدامها في الأماكن والظروف الصعبة

صقر 4
طائرة بدون طيار صغيرة الحجم تزن 25 كيلو جرام وذات مدى يصل إلى 120 كلم ومدة طيران تتراوح ما بين 5 إلى 6 ساعات بسرعة قصوى 120 كلم في الساعة وارتفاع 5000 متر قادرة على حمل ما يزن 5 كجم من الأجهزة حيث استخدمت في تصنيعها الألياف الكربونية والزجاجية ويوجد نوعين منها بمحركين مختلفين الاولى بمحرك كهربائي بقوة 2,8 كيلو واط والثانية بمحرك يعمل بالوقود بقوة 3,8 حصان
مجموعة من الصور للطائرات اعلاه والتي تم إنتاج 38 طائرة منها حتى الآن

تتميز طائرات صقر 2 و 3 و 4 بأنها مصنوعة من الألياف الكربونية والألياف الزجاجية ويصعب كشفها بالرادار كما انها متضمنة جهاز تحكم لقيادتها آلياً علاوة على برامج لوغارثميات تستطيع من خلالها الطائرات ان تتعامل وتتكيف مع مختلف الظروف البيئية للطيران مثل الرياح والامطار والعواصف الرعدية ودرجات الحرارة المختلفة وزيادة الإحتراق للمحرك والهبوط الإضطراري في اي لحظة ، كما انها تحتوي على أجهزة اتصالات متقدمة تقوم بنقل أنواع الصور ومشاهد الفديوا التي تلتقطها إلى غرفة التحكم الأرضية

ويمكن تحديد مسار الطائرات والأهداف المراد تصويرها سواء كانت تضاريس طبيعية او تعقب حركة السيارات والقطارات واماكن الزحام وغيرها من خلال عمليات البرمجة ، وتحتاج هذه الطائرات إلى مهندس طيران فقط لمراقبة الأجهزة والحساسات الموجودة فيها من غرفة التحكم الأرضية ، وفي حالة حدوث عطل او خلل يقوم المهندس بعدة خيارات منها الهبوط الاضطراري للطائرة او العودة إلى غرفة التحكم الارضية ومواصلة الطيران

،،

من الملاحظ ان هناك صقر 2 وصقر 3 وصقر 4 وكلها ما بين متوسطة الحجم وصغيرة الحجم وصغيرة الحجم جداً ، لكن ماذا عن كبيرة الحجم أو بالأحرى صقر 1 المجهولة حتى الآن ، يعتقد البعض ان صقر 1 تصنف ضمن المشاريع السعودية السرية التي لمح لها رئيس مدينة العلوم والتقنية الدكتور محمد السويل وذالك خلال اللقاء معه في برنامج الثامنة وبالتحديد في الدقيقة 2,12 من خلال مقطع الفديوا على الرابط التالي

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

كما انه من المتوقع ان ينعكس التعاون مع شركة سيليكس غاليليو في التكنولوجيا الرادارية وغيرها على طائرات صقر 1 او خلافها من الطائرات التي لم يفصح عنها حتى الآن واقصد هنا الطائرات المسلحة فـ كما هو معروف ان مدينة العلوم والتقنية وقعت إتفاقاً مع شركة سيليكس غاليليو يتضمن تسليم الرادار بيكوسارPicoSAR والرادار إيسكان ESCAN إلى المدينة وذالك من اجل القيام بمجموعة من عمليات الابحاث والتطوير والتصنيع المشترك بغرض التجارب والبرهنة وتنفيذ سلسلة من التدريبات التي ترتكز على خبرات سيليكس غاليليو المشهورة عالمياً في مجال أجهزة الرادار

King Abdulaziz City for Science and Technology (KACST) has signed a collaboration agreement with SELEX Galileo, a Finmeccanica Company and key player in the defence electronics business ، This new collaboration agreement enables SELEX Galileo and KACST to perform joint research and development projects in Radio Frequency, Radar, Laser, Electro-Optics (EO) and Infra-Red Technologies. The agreement further advances SELEX Galileo's high technology partnership with the Kingdom of Saudi Arabia through the working relationship with KACST ، SELEX Galileo is committed to developing high technology partnerships in the Kingdom of Saudi Arabia and will continue to work with Saudi companies in areas of industrial participation
+

Saudi Arabia's King Abdulaziz City for Science and Technology (KACST) has signed two contracts with Selex Galileo to include delivery of SELEX Galileo's PicoSAR and cutting edge ESCAN radar technologies for joint research, development and demonstration purposes, and a series of training and industrial participation modules centred around SELEX Galileo's world renowned radar expertise
،،

نبذهـ عن الرادار بيكوسار على سبيل المثال

رادار picosar رادار مسح إلكتروني نشيط AESA يعمل على الموجة X-BAND حديث جدا تصنعه شركة selex galileo الإيطالية للعمل على منصات الطائرات بدون طيار خاصة طائرات FALCO UAV ، الرادار يستخدم مرسلات ومستقبلات TRM تستهلك مقدار ضئيل من الطاقة مصنوعة من مواد متطورة , ويتم تشكيل المستقبلات والمرسلات TRM في خطوط طولية ليسهل تبديلها وقت العمليات الميدانية , ويتم تركيبها على منصات ثابتة لتعمل على عملية الرصد بواسطة على تسليط الحزم الرادارية إلكترونيا أو وضعها على منصات متحركة لزيادة مجال الرؤية والتغطية الرادارية مما يزيد من قدرات الرصد والمسح الميداني ورسم خرائط لميدان المعركة
الرادار يعتبر عالي الوضوح نظرا لإحتوائه على تقنية SAR ويعمل في جميع الأحوال الجوية وبمختلف الظروف ولديه قدرة تتبع الأهداف المتحركة GMTI ونظرا لصغر حجمه وإنخفاض وزنه ( 10 كلغم ) فإن إستهلاكه للطاقة قليل جدا وهذا يعطيه ميزة العمل بالتوازي مع منصات الرصد الكهروبصرية والعاملة بالأشعة تحت الحمراء مما يولد منصة مراقبة بقدرات لا تضاهى ، الرادار مداه 20 كلم مع قدرات رسم خرائط تصل دقتها لأقل من 1 متر ! مع زوايا تغطية عالية جدا , وايضا الرادار مدموج مع نظام تحديد المواقع العالمي GPS
،،
ايضاً من المتوقع ان ينعكس التعاون مع شركة دينيل الجنوب افريقية في مشاريع الطائرات المسلحة على طائرات صقر 1 او الطائرات التي لم يتم الإفصاح عنها حتى الآن فالمملكة العربية السعودية ممثلة بمدينة الملك عبدالعزيز للعلوم والتقنية دخلت في تعاون مشترك مع شركة دينيل الجنوب افريقية لإنتاج طائرات بدون طيار مسلحة


THE state-owned manufacturers of missiles and unmanned aerial vehicles (UAVs), Denel Dynamics, this week defended the sale of its technology to countries approved by the United Nations and the National Conventional Arms Control Committee, amid claims that it was co-operating with Saudi Arabia to develop drones that can carry missiles ، While the US has refused to sell Saudi Arabia drones, partly due to that country’s poor human rights record, the South African National Conventional Arms Control Committee has not blacklisted the Saudis, making it legitimate for Denel to sell weapons to that country ، It was recently reported on Intelligence Online that Denel was "helping" Saudi Arabia "conduct its own secret national drone programme" This meant that Denel was not necessarily selling Saudis unarmed drones for surveillance purposes, but could be sharing the technology and expertise with Saudi Arabia to develop its own UAV industry, which could include the production of armed drones ، Pam Malinda, acting group communications manager at Denel, said Denel’s position on client confidentiality included all the products and services produced and delivered by the company ، "Denel is therefore not in a position to comment on any sales to clients without their express consent." ، Denel Dynamics is the largest manufacturer of drones in Africa and has been making drones and other unmanned aerial systems since the 1980s. The company makes four different drones for commercial and military markets ، Denel Dynamics’ most sophisticated drone is the Seeker 400 that the Saudi military is believed to be interested in building. Denel markets the drone for surveillance use However, Intelligence Online has reported that the Saudis want theirs to have the capability of carrying missiles such as Denel Dynamics’ Mokopa or Impi
،،

مقطعين فديوا لمشاريع الطائرات بدون طيار التابعة لمدينة العلوم والتقنية السعودية​

ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل

نلاحظ من خلال المقطعين اعلاه

ان هناك طائرات اخرى بأنواع مختلفة لم يتم الاعلان عنها

كما انه لا يوجد حتى الآن اي تفاصيل بخصوصها
الطائرة الظاهرة في الصورة الاخيرة تسمى سارية وهي طائرة صغيرة الحجم تطلق بواسطة منصة قذف وتقوم بعمليات الإستطلاع حيث انها مزودة بكاميرا تصوير فديوا وتبلغ قيمتها 10 الآف ريال في حين تصل القيمة التقريبية لمثيلاتها في الدول المتقدمة إلى حوالي 100 الف دولار امريكي !!

،،
تجدر الإشارة إلى ان المدينة تقوم كذالك بإنتاج المحركات
بالإضافة إلى ان هناك تعاون بين مدينة العلوم والتقنية وجنوب افريقيا
وذالك لتصميم وتطوير نظام تحكم آلي لأنظمة الطيران

​

نعم انا صاحب تلك المشاركة

بمعرفي القديم السطوهـ السعودية

في الحقيقة لم اتفاجئ بصقر 1

كيف لا وانا صاحب تلك المشاركة

لكن تفاجئت بتاريخها 2013 ؟!

ونحن الآن في عام 2017 !!

وكأنني كتبت المشاركة بالامس

يالله ما اسرع هذه الايام



[-Tomahawk-]

نعم انا صاحب تلك المشاركة

بمعرفي القديم السطوهـ السعودية

في الحقيقة لم اتفاجئ بصقر 1

كيف لا وانا صاحب تلك المشاركة

لكن تفاجئت بتاريخها 2013 ؟!

ونحن الآن في عام 2017 !!

وكأنني كتبت المشاركة بالامس

يالله ما اسرع هذه الايام

حياك الله اخوي ، وعوداً حميداً
واسال الله ان يمد بأعمارنا على طاعته



[السيادهـ]

حياك الله اخوي ، وعوداً حميداً
واسال الله ان يمد بأعمارنا على طاعته

ابقاك الله وسلمك
اللهم آمين



[الجراح]

موصفات صاروخ صيني FT-9 50Kg

FT-9 is a kind of air-to-ground precision guided bomb developed for weak and strong targets such as armored
personnel carrier, missile launching device, air-defense system, personnel, etc. FT-9 possesses many advantages
of small, light, high accuracy and low-cost. It is developed for operational requirements of high striking precision,
small collateral damage and economic affordability and represents the development trend of precision guided
bomb.
FT-9 assembles with small diameter blast/fragment warhead. It can be carried by UAV or manned aircraft.

System Composition

FT-9 consists of warhead, fuze, guidance and control cabin, and can apply TV/IR or semi-activate laser seeker. The
main electronic devices are inside the guidance and control cabin, including flight controller, inertial measurement
unit (IMU), GPS unit, rudder and thermal battery, etc. FT-9 uses blast/fragment warhead and radio proximity /contact
electronic fuze.

Technical Specifications
Releasing altitude (km)
3 ~ 5(UAV);
6 ~ 10 (Manned aircraft)
Releasing velocity (km/h)
200 ~ 260 (UAV);
600 ~ 1,000 (Manned aircraft)
Max. range (km)
5 (UAV);
20 (Manned aircraft)
Accuracy (m)
CEP ≤ 15 (GPS/INS);
CEP ≤ 3 (GPS/INS+ TV/IR/semi-activate laser seeker)
Guidance mode
INS/GPS+TV; GPS/INS+IR;
GPS/INS+Semi-activate laserseeker; GPS/INS
Attack mode Fixed coordinate or encounter attack
Allowance sorties ≥ 10
Accumulated power time (h) ≥ 200
Weight of mass (kg) ≤ 50
Weight of warhead (kg) ≤ 22
Type of warhead blast/fragment warhead​

تبدو تشبة

FT-10/25 25 kg bomb for drone

​



[Hawk 205]

تبدو تشبة

FT-10/25 25 kg bomb for drone

​

قنابل FT-9

.



[الجراح]

قنابل FT-9

.

يوجد نوعين من القنابل FT-9 وزن 50 كج و FT-10 وزن 25 كج

FT-9/ 50 kg bomb for drone

FT-10/25 kg bomb for drone



[رحال 2010]

الفيدو يتحدث عن الطائرة بشكل مفصل



[رحال 2010]

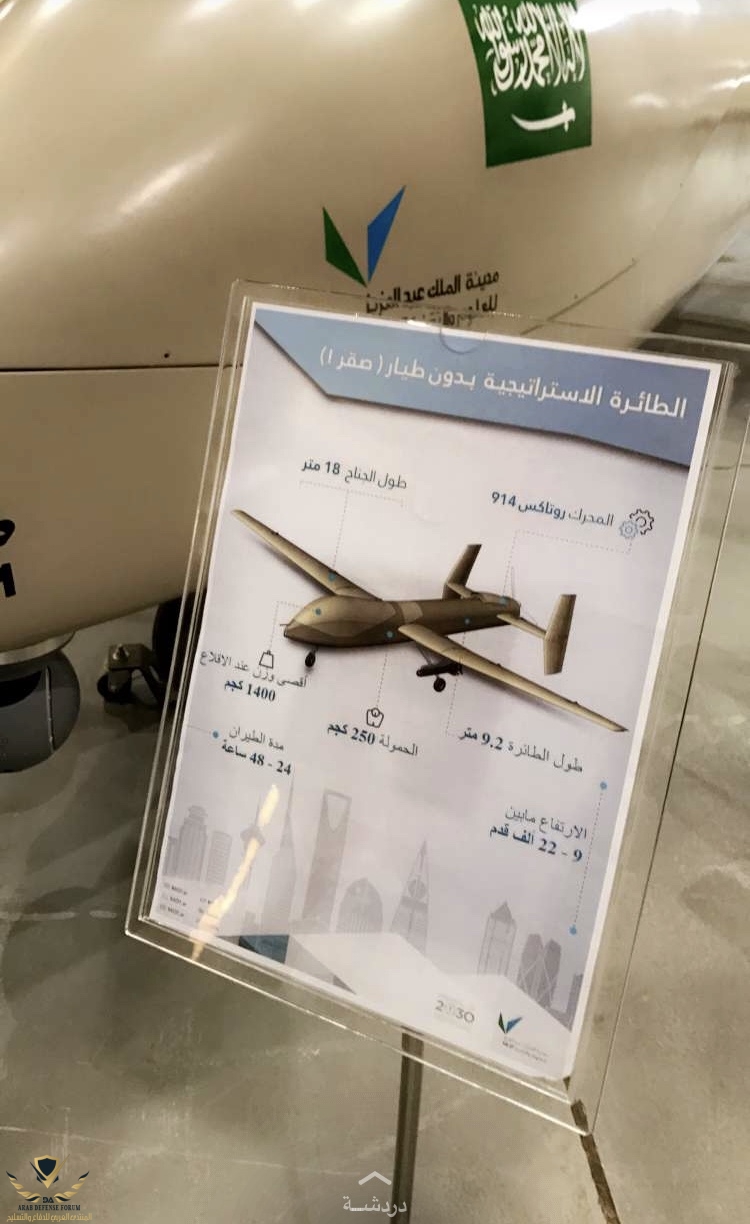

صقر 1 طائرة بدون طيار انتاج مدينة الملك عبدالعزيز للعلوم والتقنية

مصنعه من مواد الكربون

اقصى مدة طيران تصل الى 48 ساعه

مدى الطيران 2500 كلم

اقصى ارتفاع 22 الف قدم (6705 متر)

الحمولة 250 كلجم

محرك روتاكس 914 بقوة 950 حصان


قمرة القيادة الارضية ثابته ومتحركة

قادرة على الهبوط الاضطراري المظلي او يتم اتلافها عند فقدان الاشارة

التسليح
صاروخ m4 - صاروخ m3
الطول 2 م - مدى 10كلم - الوزن 50 كلجم


صاروخ ar1 جو أرض المضاد للدبابات
الطول 1.45 - وقود صلب - الوزن 45 كلجم - مدى 8 كلم - السرعه 1.1 ماخ - الرأس المتفجر 10 كلجم - الدقه 1.5 م


قنبلة ft-9
الوزن 50 كلجم - مدى 5 كلم - 220 كلم - الراس المتفجر 21 كلجم - الدقه 15 م

​



[MIA1]

قبل دقائق



[MIA1]



[MIA1]



[*الــمُــعـــآوي*]

خلاص انتهى وقتها وتم شراء بدائل عنها لم نشاهدها في الخدمة الا قليلا والشركة تتكتم عنها ونرى صفقات مع الصين وتركيا



[Saudi silent]

خلاص انتهى وقتها وتم شراء بدائل عنها لم نشاهدها في الخدمة الا قليلا والشركة تتكتم عنها ونرى صفقات مع الصين وتركيا

- صقر في الخدمة مع السرب 100​



[يوغرطة]

السعودية دخلت العصر الالكتروني من بابه الواسع وبعد دخولها البريكس ستصبح 3 او 4 دولة صناعية وقتصادية في العالم في جميع المجالات

الف مبروك



[فيـصل]

@-F15D-
@Saudi silent
@هيرون

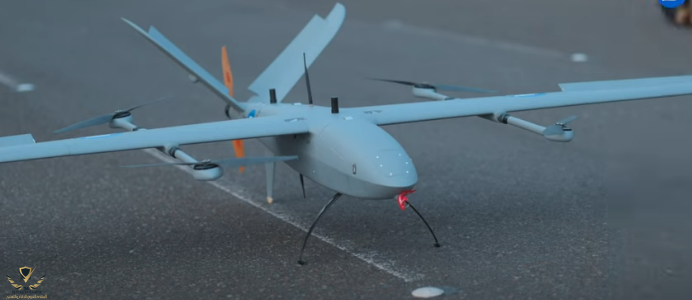

هل لديكم معلومات عن هذه الطائرة ؟



[فيـصل]

@-F15D-
@Saudi silent
@هيرون


هل لديكم معلومات عن هذه الطائرة ؟

مشاهدة المرفق 625877​

@-F15D-



[عقربان]

ألغو الموضوع أو وقفوه صاير يجيب الكآبه
ا @الادارة



[deter]

@-F15D-
@Saudi silent
@هيرون


هل لديكم معلومات عن هذه الطائرة ؟

مشاهدة المرفق 625877​

الظاهر انها تبع تقنية علم
