#هام_جدا | ظهور منظومة الحماية الإلكترونية المتطورة President-S على مروحيات M-17 المصرية
__________________________________________________________________________

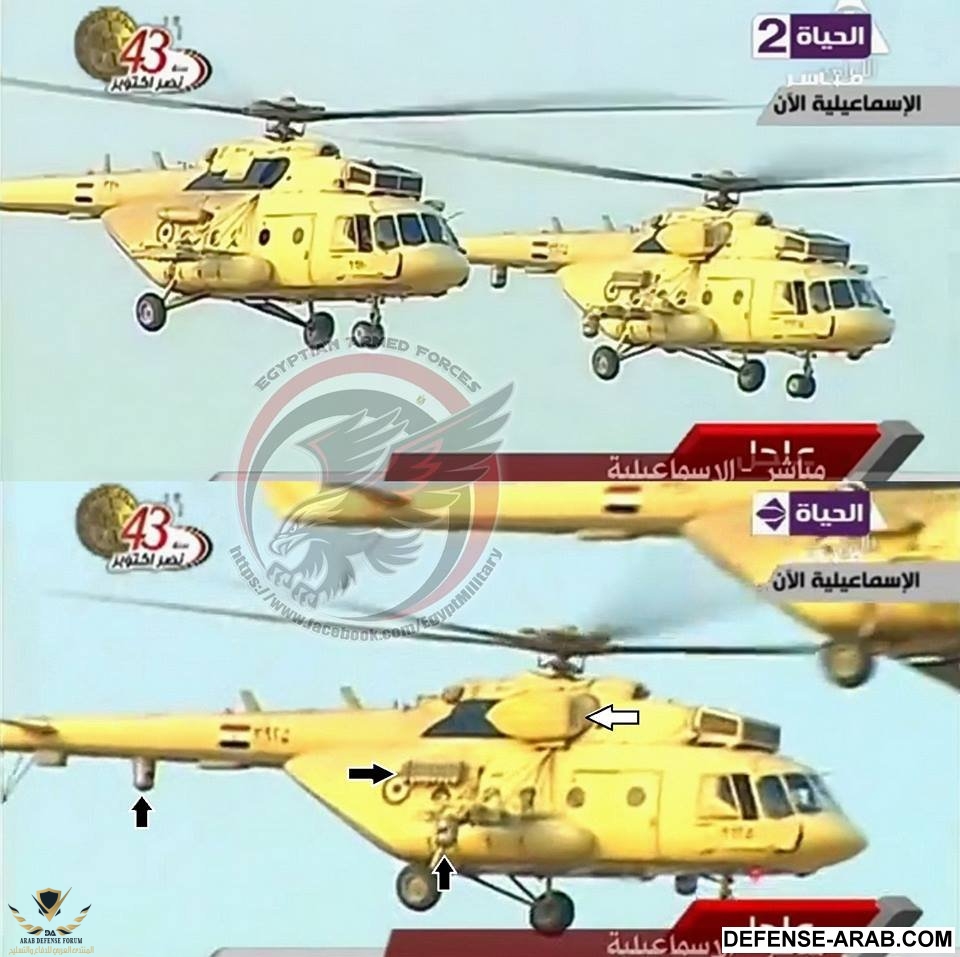

خلال فعاليات احتفال القوات المسلحة بالذكرى الـ43 لانتصارات اكتوبر، وخلال فقرة عرض مروحيات القوات الجوية، ظهرت ولأول مرة مروحية M-17V5 مصرية مُزوّدة بمنظومة الحماية الإلكترونية الروسية المتطورة President-S وكذلك كابح البصمة الحرارية لعادم المحرك.
ففي الصورة تظهر المروحية وهي مزودة بمكوّنات المنظومة والمُشار إليها بالأسهم السوداء ذات الاطار الابيض، وفي حين ان كابح البصمة الحرارية مُشار إليه بالسهم الأبيض ذات الاطار الأسود.
- كابح البصمة الحرارية لعادم المحرك Engine-Exhaust IR Suppressor يتم تنصيبه على مخارج العادم لمحرك المروحية حيث يعمل على خفض وتقليل الانبعاثات الحرارية الناتجة مع عادم المحرك، مما يقلل من نسبة التعرض للرصد من قبل الأنظمة الحرارية المختلفة.
- منظومة President-S تعاقدت عليها القوات الجوية المصرية في شهر ديسمبر 2015 بعدد 28 منظومة انتهى تسليمها في شهر يوليو 2016 وطلبت الحصول على 30 منظومة اخرى في فترة ابريل / مايو 2016، وذلك بحسب ما اعلنه مدير عام شركة " التقنيات الإلكترونية اللاسلكية KRET " التابعة لمؤسسة " روستيك Rostec " الحكومية الروسية، السيد / نيكولاي كوليسوف Nikolai Kolesov في شهر ابريل 2016 الماضي.
من الصورة يُمكننا استنتاج ان القوات الجوية قد بدأت بالفعل في تننصيب المنظومة على مروحيات Mi-17 ويبدو انه سيشمل باقي الاسطول من هذا النوع.
* منظومة الحماية والحرب الإلكترونية PRESIDENT-S او L370 Vitebsk هي أحدث حزمة متكاملة للحماية والتشويش ضد أنظمة الصواريخ والمدفعية المضادة للطائرات تُقدمها افضل شركة روسية متخصصة في هذا المجال، وهي مخصصة لحماية مروحيات Ka-52 وMi-28 وMi-35 القتالية ومروحيات Mi-17 وMi-26 للنقل العسكري، وتتكون من الاتي :
1) كمبيوتر رقمي طراز L370-01 Module وهو المسؤول عن ادارة حزمة الحرب الالكترونية بالكامل حيث يستقبل كافة البيانات من مستشعرات التحذير المنتشرة على هيكل المروحية ويقول بدمجها وتحليلها وعرضها على الطيار لاتخاذ الاجراءات الدفاعية المضادة .
2) نظام L140 Otklik للتحذير ضد اشعة الليزر LWR Laser Warning Receiver ويوفر حماية متكاملة في زاوية 90 درجة افقيا و360 درجة رأسيا .
* صورة للنظام :
3) نظام L-150 Pastel للتحذير ضد موجات الرادار المعادية RWR Radar Warning Receiver مُشتق من النسخة العاملة على مقاتلات Su-30 ويعمل على تحديد مواقع الانبعاثات الرادارية وتصنيفها حسب الخطورة .
4) نظام L-136 Mak-UFM للنحذير من الصواريخ المقتربة MAWS Missile Approach Warning Receiver ويمكنه رصد الصواريخ المحمولة على الكتف كالستينجر والايجلا من مسافة 10 كم والصواريخ جو-جو المطلقة من الطائرات كالسايدويندر والار 73 من مسافة 30 - 50 كم .
* صور للنظام :
5) نظام L370-3 للتشويش الراداري النشط Active Radar Jammer وكان قيد التجارب في الفترة الماضية ، حيث لم يتم تنصيبه على أي مروحية بشكل عملي ، ومن المنتظر تنصيبه على النسخ الجديدة المُنتجة مستقبلا، ويقوم بأعمال التشويش الدفاعي Defensive Jamming على البواحث الرادارية للصواريخ جو-جو وارض-جو ورادارات أنظمة المدفعية المضادة للطيران، ويعمل بالتكامل مع نظام L-150 Pastel المسؤول عن التحذير ضد موجات الرادار وتحديد مصدرها فيما يقوم الـL370-3 بالتشويش عليها ( في اغلب الأمر هو مُخصص للمروحيات الهجومية فقط بخلاف نسخة الطائرات المقاتلة ).
6) نظام L370-5 للتشويش الكهروبصري النشط Active Electro-optical Jammer يقوم بتوليد حزمة مُنظّمة Modulated Radiation من الاشعة تحت الحمراء Ir Infrared او الأشعة فوق البنفسجية Uv Ultraviolet لتضليل البواحث المزدوجة للصواريخ التي تعمل على نطقي الاشعة فوق البنفسجية وتحت الحمراء ، بما يُشابه انظمة التضليل الحراري التوجيهي DIRCM Directional Infrared Countermeasures ويعمل في زاوية 360 درجة افقية و90 درجة رأسية.
* صورة للنظام :
الجديد في الأمر ان النسخة الأحدث من هذا النظام والمُنتظر تنصيبها على النسخ الجديدة للمروحيات القتالية ستستخدم أشعة ليزر الحالة الصلبة Solid State Laser ( يعتمد في توليده على المواد الصلبة كالياقوت سابقا Ruby Laser او النيوديميوم ياج حاليا Nd-YAG Neodymium-doped Yttrium Aluminium Garnet وهو كريستال مزود بعوامل إشابة Dopant لتوفير الوسط الليزري الفعّال ويقع طوله الموجي في نطاق الأشعة تحت الحمراء ) بدلا من موجات الاشعة تحت الحمراء وفوق البنفسجية كما في النظام الحالي ، حيث سيقوم النظام الجديد بتسليط موجات اشعة الليزر على بواحث الصواريخ الحرارية / الكهروبصرية للتشويش عليها وتضليلها بعيدا عن المروحية ، وسيعمل في زاوية 360 درجة أفقية و90 درجة رأسية.
* صورة للنظام الحديث الذي ظهر لأول مرة في معرض ماكس الدولي للطيران عام 2013 :
7) نظام UV-26 لإطلاق الشعلات الحرارية Flares والرقائق المعدنية Chaffs المضللة للصواريخ الحرارية والرادارية .
_______________________________
Thunderbolt
__________________________________________________________________________
خلال فعاليات احتفال القوات المسلحة بالذكرى الـ43 لانتصارات اكتوبر، وخلال فقرة عرض مروحيات القوات الجوية، ظهرت ولأول مرة مروحية M-17V5 مصرية مُزوّدة بمنظومة الحماية الإلكترونية الروسية المتطورة President-S وكذلك كابح البصمة الحرارية لعادم المحرك.
ففي الصورة تظهر المروحية وهي مزودة بمكوّنات المنظومة والمُشار إليها بالأسهم السوداء ذات الاطار الابيض، وفي حين ان كابح البصمة الحرارية مُشار إليه بالسهم الأبيض ذات الاطار الأسود.
- كابح البصمة الحرارية لعادم المحرك Engine-Exhaust IR Suppressor يتم تنصيبه على مخارج العادم لمحرك المروحية حيث يعمل على خفض وتقليل الانبعاثات الحرارية الناتجة مع عادم المحرك، مما يقلل من نسبة التعرض للرصد من قبل الأنظمة الحرارية المختلفة.
- منظومة President-S تعاقدت عليها القوات الجوية المصرية في شهر ديسمبر 2015 بعدد 28 منظومة انتهى تسليمها في شهر يوليو 2016 وطلبت الحصول على 30 منظومة اخرى في فترة ابريل / مايو 2016، وذلك بحسب ما اعلنه مدير عام شركة " التقنيات الإلكترونية اللاسلكية KRET " التابعة لمؤسسة " روستيك Rostec " الحكومية الروسية، السيد / نيكولاي كوليسوف Nikolai Kolesov في شهر ابريل 2016 الماضي.
من الصورة يُمكننا استنتاج ان القوات الجوية قد بدأت بالفعل في تننصيب المنظومة على مروحيات Mi-17 ويبدو انه سيشمل باقي الاسطول من هذا النوع.
* منظومة الحماية والحرب الإلكترونية PRESIDENT-S او L370 Vitebsk هي أحدث حزمة متكاملة للحماية والتشويش ضد أنظمة الصواريخ والمدفعية المضادة للطائرات تُقدمها افضل شركة روسية متخصصة في هذا المجال، وهي مخصصة لحماية مروحيات Ka-52 وMi-28 وMi-35 القتالية ومروحيات Mi-17 وMi-26 للنقل العسكري، وتتكون من الاتي :
1) كمبيوتر رقمي طراز L370-01 Module وهو المسؤول عن ادارة حزمة الحرب الالكترونية بالكامل حيث يستقبل كافة البيانات من مستشعرات التحذير المنتشرة على هيكل المروحية ويقول بدمجها وتحليلها وعرضها على الطيار لاتخاذ الاجراءات الدفاعية المضادة .
2) نظام L140 Otklik للتحذير ضد اشعة الليزر LWR Laser Warning Receiver ويوفر حماية متكاملة في زاوية 90 درجة افقيا و360 درجة رأسيا .
* صورة للنظام :
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
3) نظام L-150 Pastel للتحذير ضد موجات الرادار المعادية RWR Radar Warning Receiver مُشتق من النسخة العاملة على مقاتلات Su-30 ويعمل على تحديد مواقع الانبعاثات الرادارية وتصنيفها حسب الخطورة .
4) نظام L-136 Mak-UFM للنحذير من الصواريخ المقتربة MAWS Missile Approach Warning Receiver ويمكنه رصد الصواريخ المحمولة على الكتف كالستينجر والايجلا من مسافة 10 كم والصواريخ جو-جو المطلقة من الطائرات كالسايدويندر والار 73 من مسافة 30 - 50 كم .
* صور للنظام :
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
5) نظام L370-3 للتشويش الراداري النشط Active Radar Jammer وكان قيد التجارب في الفترة الماضية ، حيث لم يتم تنصيبه على أي مروحية بشكل عملي ، ومن المنتظر تنصيبه على النسخ الجديدة المُنتجة مستقبلا، ويقوم بأعمال التشويش الدفاعي Defensive Jamming على البواحث الرادارية للصواريخ جو-جو وارض-جو ورادارات أنظمة المدفعية المضادة للطيران، ويعمل بالتكامل مع نظام L-150 Pastel المسؤول عن التحذير ضد موجات الرادار وتحديد مصدرها فيما يقوم الـL370-3 بالتشويش عليها ( في اغلب الأمر هو مُخصص للمروحيات الهجومية فقط بخلاف نسخة الطائرات المقاتلة ).
6) نظام L370-5 للتشويش الكهروبصري النشط Active Electro-optical Jammer يقوم بتوليد حزمة مُنظّمة Modulated Radiation من الاشعة تحت الحمراء Ir Infrared او الأشعة فوق البنفسجية Uv Ultraviolet لتضليل البواحث المزدوجة للصواريخ التي تعمل على نطقي الاشعة فوق البنفسجية وتحت الحمراء ، بما يُشابه انظمة التضليل الحراري التوجيهي DIRCM Directional Infrared Countermeasures ويعمل في زاوية 360 درجة افقية و90 درجة رأسية.
* صورة للنظام :
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
الجديد في الأمر ان النسخة الأحدث من هذا النظام والمُنتظر تنصيبها على النسخ الجديدة للمروحيات القتالية ستستخدم أشعة ليزر الحالة الصلبة Solid State Laser ( يعتمد في توليده على المواد الصلبة كالياقوت سابقا Ruby Laser او النيوديميوم ياج حاليا Nd-YAG Neodymium-doped Yttrium Aluminium Garnet وهو كريستال مزود بعوامل إشابة Dopant لتوفير الوسط الليزري الفعّال ويقع طوله الموجي في نطاق الأشعة تحت الحمراء ) بدلا من موجات الاشعة تحت الحمراء وفوق البنفسجية كما في النظام الحالي ، حيث سيقوم النظام الجديد بتسليط موجات اشعة الليزر على بواحث الصواريخ الحرارية / الكهروبصرية للتشويش عليها وتضليلها بعيدا عن المروحية ، وسيعمل في زاوية 360 درجة أفقية و90 درجة رأسية.
* صورة للنظام الحديث الذي ظهر لأول مرة في معرض ماكس الدولي للطيران عام 2013 :
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
7) نظام UV-26 لإطلاق الشعلات الحرارية Flares والرقائق المعدنية Chaffs المضللة للصواريخ الحرارية والرادارية .
