الصاروخ IRIS-T الالماني " قصير المدى "

[Hero of Chaos]

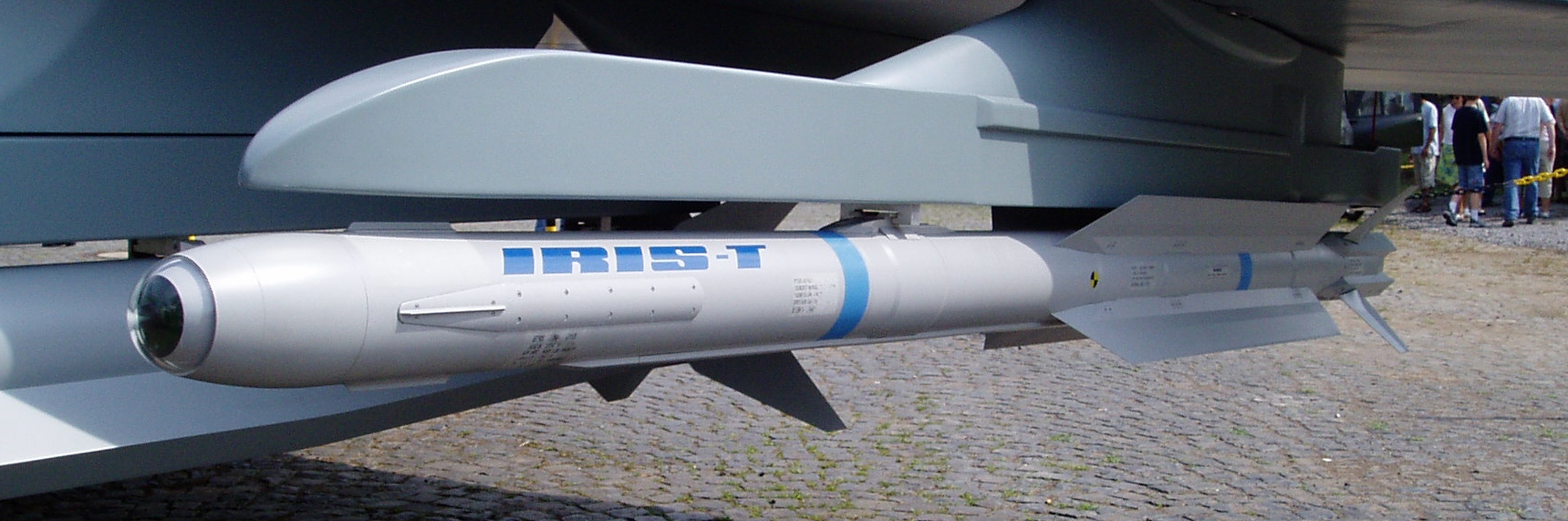

الصاروخ IRIS-T

هو صاروخ من إنتاج أوروبي مشترك تقوده شركة المانية " Diehl BGT Defence "
قصير المدى - توجيه حراري بالاشعة تحت الحمراء
يبلغ مداه الأقصى 25 كم - بسرعة تتجوز 3 ماخ

يتميز الصاروخ بسرعة و بمناورة عالية حيث يستطيع الصاروخ القيام بمناورة 60G
و يستطيع الالتفاف 60 درجة / ثانية .. كما يتميز بمحرك بدفع موجه

تبلغ تغطية الباحث الحراري في الصاروخ 180 درجة اجمالاً..
يستطيع الصاروخ الاتجاه لهدف بالخلف منها وذلك بميزة LOAL أو الاطباق بعد الاطلاق ..

مالذي يميز هذا الصاروخ عن غيره ؟


يتميز الصاروخ بسرعة مناورة جداً عالية و باحث متطور ويغطي زوايا 180 درجة ( ويستطيع ان ينطلق لهدف حتى خلف الطائرة )

طبعا الطائرات عند تعرضها لصاروخ حراري تتخذ بالعادة الاجراءات المضادة المعهودة من بعد كشف الصاروخ بأنظمة MAW وهذه الاجراءات هي المناورة واطلاق الشعلات الحرارية لتشتيت الصاروخ

لكن هذا الصاروخ يتميز بأنه يحفظ صور للطائرة ومحركها فعند اطلاق الشعلات الحرارية لن تتطابق الشعلات مع الصور المخزنة فيتوجه الصاروخ نحو المحرك تماماً وليس التشتت للشعلات


لكن بعض الطائرات حاليا أصبحت تستخدم اجراءات مضادة أكثر تطوراً وهي الـDIRCM
وهي تقوم على ارسال أشعة ليزر تسبب عمى لباحث الصاروخ

لكن IRIS-T ايضاً يتميز بقدرات مضادة لإجراءات المضادة التي تستخدم الـDIRCM

IRIS-T can successfully engage flying targets at a distance of up to 25 kilometers, reaches a speed of clearly more than 3 Mach, weighs nearly 90 kg at a length of 2.94 meters and a body diameter of 12.7 centimeters. The missile is fully compatible with existing Sidewinder interfaces and warrants a high rejection rate against infrared and laser countermeasures.

ومن أهم المميزات أن الصاروخ يستطيع أن يعترض الصواريخ ! وهذه ميزة كبيرة حيث باستطاعته ان يقوم حتى بدور دفاعي

IRIS-T is a high-agility, short-range air-to-air guided missile with infrared seeker head for air engagement in the short and very short range but also for longer-range interception missions. The target can be designated by the airborne radar or via the pilot's helmet sight. Sophisticated real-time imageك processing techniques enable precise control with optimum hit accuracy as well as excellent ECM resistance, also covering new blinding lasers. Simultaneously, thrust vector control provides the missile with unsurpassed maneuverability, enabling successful engagement of targets behind the aircraft. IRIS-T's exceptional precision in combination with a radar proximity fuze also enable the missile to intercept enemy missiles.

المواصفات العامة :​

• 1- الطول : 2.94 m​
• 2- القطر : 12.7 cm ​
• 3- الوزن : 90 kg​
• 4- المدى : 25 km​
• 5- السرعة : 3 mach​

​



[فايز]

صورة مع التحية لمن اختزل قدرات المقاتلات في نقطة المقطع الراداري​



[الشيخ الرئيس]

الصاروخ IRIS-T

هو صاروخ من إنتاج أوروبي مشترك تقوده شركة المانية " Diehl BGT Defence "
قصير المدى - توجيه حراري بالاشعة تحت الحمراء
يبلغ مداه الأقصى 25 كم - بسرعة تتجوز 3 ماخ

يتميز الصاروخ بسرعة و بمناورة عالية حيث يستطيع الصاروخ القيام بمناورة 60G
و يستطيع الالتفاف 60 درجة / ثانية .. كما يتميز بمحرك بدفع موجه

تبلغ تغطية الباحث الحراري في الصاروخ 180 درجة اجمالاً..
يستطيع الصاروخ الاتجاه لهدف بالخلف منها وذلك بميزة LOAL أو الاطباق بعد الاطلاق ..

مالذي يميز هذا الصاروخ عن غيره ؟


يتميز الصاروخ بسرعة مناورة جداً عالية و باحث متطور ويغطي زوايا 180 درجة ( ويستطيع ان ينطلق لهدف حتى خلف الطائرة )

طبعا الطائرات عند تعرضها لصاروخ حراري تتخذ بالعادة الاجراءات المضادة المعهودة من بعد كشف الصاروخ بأنظمة MAW وهذه الاجراءات هي المناورة واطلاق الشعلات الحرارية لتشتيت الصاروخ

لكن هذا الصاروخ يتميز بأنه يحفظ صور للطائرة ومحركها فعند اطلاق الشعلات الحرارية لن تتطابق الشعلات مع الصور المخزنة فيتوجه الصاروخ نحو المحرك تماماً وليس التشتت للشعلات


لكن بعض الطائرات حاليا أصبحت تستخدم اجراءات مضادة أكثر تطوراً وهي الـDIRCM
وهي تقوم على ارسال أشعة ليزر تسبب عمى لباحث الصاروخ

لكن IRIS-T ايضاً يتميز بقدرات مضادة لإجراءات المضادة التي تستخدم الـDIRCM

ومن أهم المميزات أن الصاروخ يستطيع أن يعترض الصواريخ ! وهذه ميزة كبيرة حيث باستطاعته ان يقوم حتى بدور دفاعي





المواصفات العامة :​

• 1- الطول : 2.94 m​
• 2- القطر : 12.7 cm ​
• 3- الوزن : 90 kg​
• 4- المدى : 25 km​
• 5- السرعة : 3 mach​

​

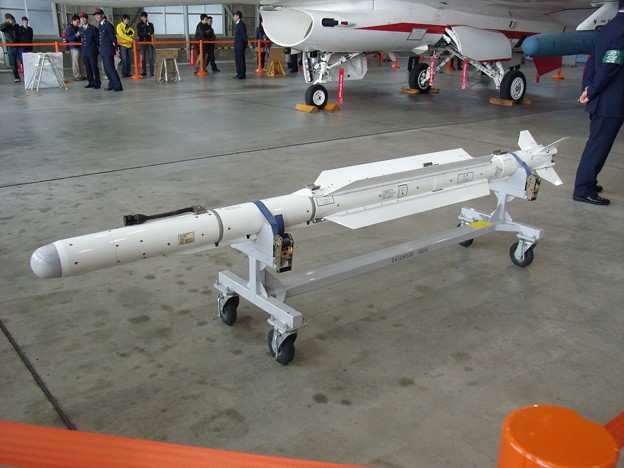

مداه أقل من مدى الصاروخ الياباني Mitsubishi AAM-5. حيث مداه 35km وسرعته اكثر من ثلاثة ماخ ايضا.



[Hero of Chaos]

مداه أقل من مدى الصاروخ الياباني Mitsubishi AAM-5. حيث مداه 35km وسرعته اكثر من ثلاثة ماخ ايضا.

صحيح مداه أقل
من حيث الباحث حسب علمي لا ينافسه الا AIM-9X حيث يستخدمان نفس الطريقة ( تصوير الهدف حتى لايتشتت بالشعلات الحرارية ) ويتميز ايضا بمقاومته لانظمة DIRCM ( وحسب علمي لا يوجد صاروخ حراري حتى الان لديه هذه القدرة ) سرعته جيدة هو تقريبا بني على أساس AIM-9 وهو يفوقه سرعة
ومن حيث المناورة هو صاروخ متفوق حقيقة ..والافلات منه صعب



[amraay2009]

مداه أقل من مدى الصاروخ الياباني Mitsubishi AAM-5. حيث مداه 35km وسرعته اكثر من ثلاثة ماخ ايضا.

المهم معدل الدوران و ما مقدار g التى يصل إليها؟



[Ibn zyad]

صحيح مداه أقل
من حيث الباحث حسب علمي لا ينافسه الا AIM-9X حيث يستخدمان نفس الطريقة ( تصوير الهدف حتى لايتشتت بالشعلات الحرارية ) ويتميز ايضا بمقاومته لانظمة DIRCM ( وحسب علمي لا يوجد صاروخ حراري حتى الان لديه هذه القدرة ) سرعته جيدة هو تقريبا بني على أساس AIM-9 وهو يفوقه سرعة
ومن حيث المناورة هو صاروخ متفوق حقيقة ..والافلات منه صعب

المــيكا الحـراري ايضا صاروخ جبار .. يعمل بتقنيـة Imagery InfraRed و يستطيع التمييز بين صورة الطائرة الهدف و الأهداف المضللة .. يمكن اطلاقه بنمط LOAL و ايضا LOBL ، كما تعمل بواحثـه كراصدات حرارية اضافية تدمج المعلومات مع انظمة التحذير و الادراك لدى المقاتلة عـند حمله .. مداه العملـي يصل الى 50 كلـم و معامل حمله ممكن ان يصل الى 50 G على مديات اقل من 20-25 كلم ..



[Gasoline]

موضوع رائع .

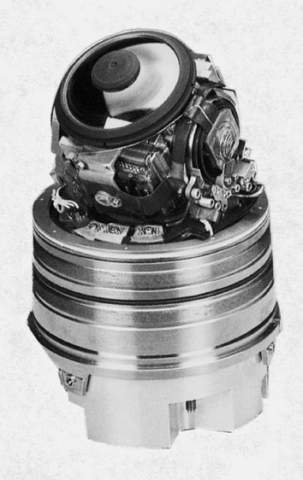

أكثر ما يبهرني في هذا الصاروخ هو الــ seeker او الباحث تبعه ... تفرجوا على الابداع :






من مميزاته انه يحمل راس حربي كبير وبالتالي تم توظيفه أيضاً لإمكانية استقبال معلومات من الرادار لاعتراض صواريخ العدو سواءً A-A & S-A



[Black Shaheen]

صحيح مداه أقل
من حيث الباحث حسب علمي لا ينافسه الا AIM-9X حيث يستخدمان نفس الطريقة ( تصوير الهدف حتى لايتشتت بالشعلات الحرارية ) ويتميز ايضا بمقاومته لانظمة DIRCM ( وحسب علمي لا يوجد صاروخ حراري حتى الان لديه هذه القدرة ) سرعته جيدة هو تقريبا بني على أساس AIM-9 وهو يفوقه سرعة
ومن حيث المناورة هو صاروخ متفوق حقيقة ..والافلات منه صعب

آغلب الصواريخ الحرارية الحديثة تمتلك نفس الخصائص , كلا الصاروخين يستخدمان focal arry seeker بنفس الدقة 128*128 , يتفوق الAIM-9x بالمدى ويمتلك قدرات لمقاومة التشويش الحراري والليزري كذالك.
البايثون الإسرائيلي يغرد وحيداً خارج السرب ، يمتلك focal arry seeker ثنائي بدقة أعلى ( 320*240 ) ويمتلك مدى آكبر من الأثنين وخصائص عالية لمقاومة جميع أنواع التشويش



[Hero of Chaos]

آغلب الصواريخ الحرارية الحديثة تمتلك نفس الخصائص , كلا الصاروخين يستخدمان focal arry seeker بنفس الدقة 128*128 , يتفوق الAIM-9x بالمدى ويمتلك قدرات لمقاومة التشويش الحراري والليزري كذالك.
البايثون الإسرائيلي يغرد وحيداً خارج السرب ، يمتلك focal arry seeker ثنائي بدقة أعلى ( 320*240 ) ويمتلك مدى آكبر من الأثنين وخصائص عالية لمقاومة جميع أنواع التشويش

الملون بالاحمر .. اذا امكن مصدر عليه غالبا في ذكر الـAIM-9X مداه بين 20-25 كم فعلاً ولم اقرأ من قبل صراحة عن قدرته على مقاومة التشويش الليزري .. لهذا اذا امكن مصدر لكلامك اعلاه .. وايضاً صاروخ بايثون مشكلته في مداه فقط 20 كم .. الا لو عندك مصدر يعطي رقم اعلى لا اعلم افيدنا ..
