اليابان: نظام الدفاع الصاروخي Mitsubishi SM-3 IIA

[تم حذف العضو 36085]

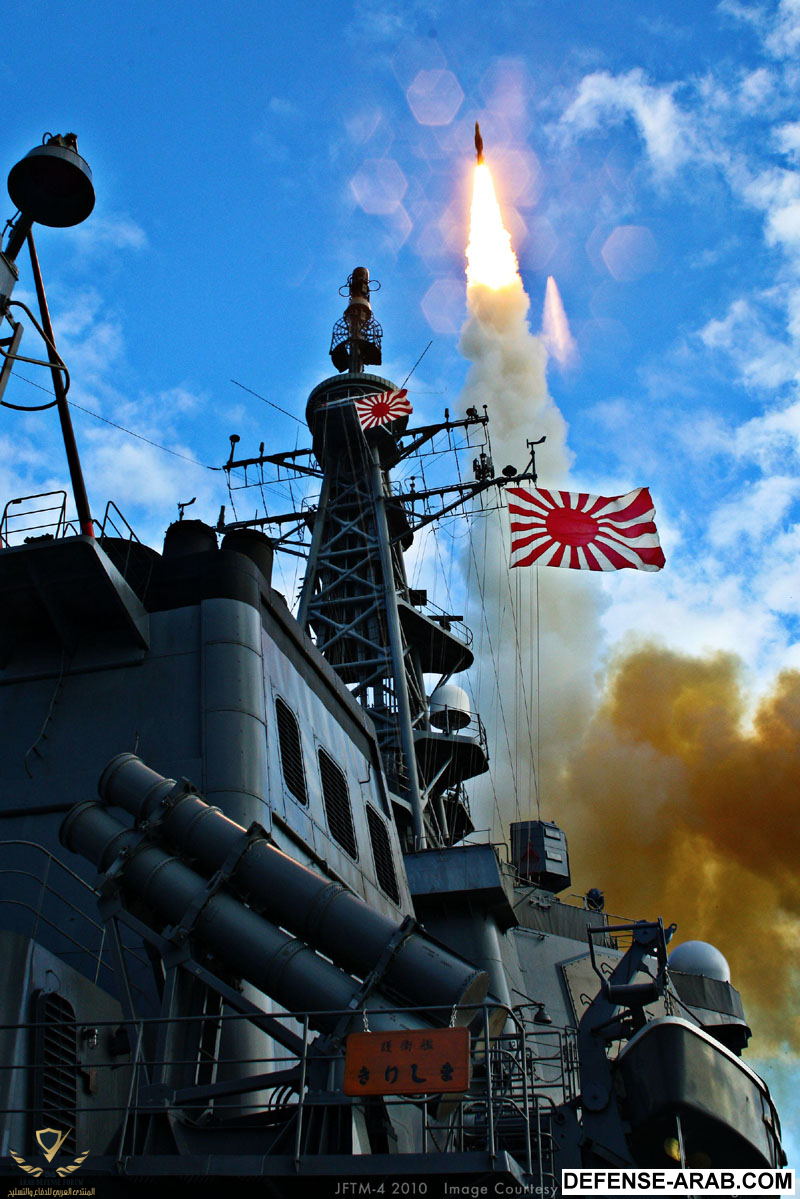

مشاهدة المرفق 61113


بسم الله الرحمن الرحيم

حياكم الله ايها الاخوة الافاضل في موضوعي السادس عشر عن العسكرية اليابانية. قبل ان ابدأ اود ان اشكر كل من دعمني ولو بكلمة واود ان اتذكر البداية المتواضعة لهذه السلسلة عندما بدأت لم اكن اتصور انني ساصل هنا، الحمد لله واسأل الله ان يجعله شاهد لنا لا علينا ويغفر لنا خطايانا. امين.

النظام الذي سنتحدث عنه اليوم هو نظام الدفاع الصاروخي الامريكي العامل على السفن Aegis اليابانية:
RIM-161 SM-3.
ما لا يعلمه البعض ان من يبني هذا النظام هو شركة ريثيون و شركة ايروجيت وشركة ميتسوبيشي للصناعات الثقيلة.
يوجد عدد من النسخ لهذا النظام لكن النسخة التي ستعمل لدى البحرية اليابانية (والدفاع الجوي) هي:
SM-3 Block IA: صناعة رايثيون وايروجيت
SM-3 Block IIA: صناعة رايثيون وايروجيت وميتسوبيشي

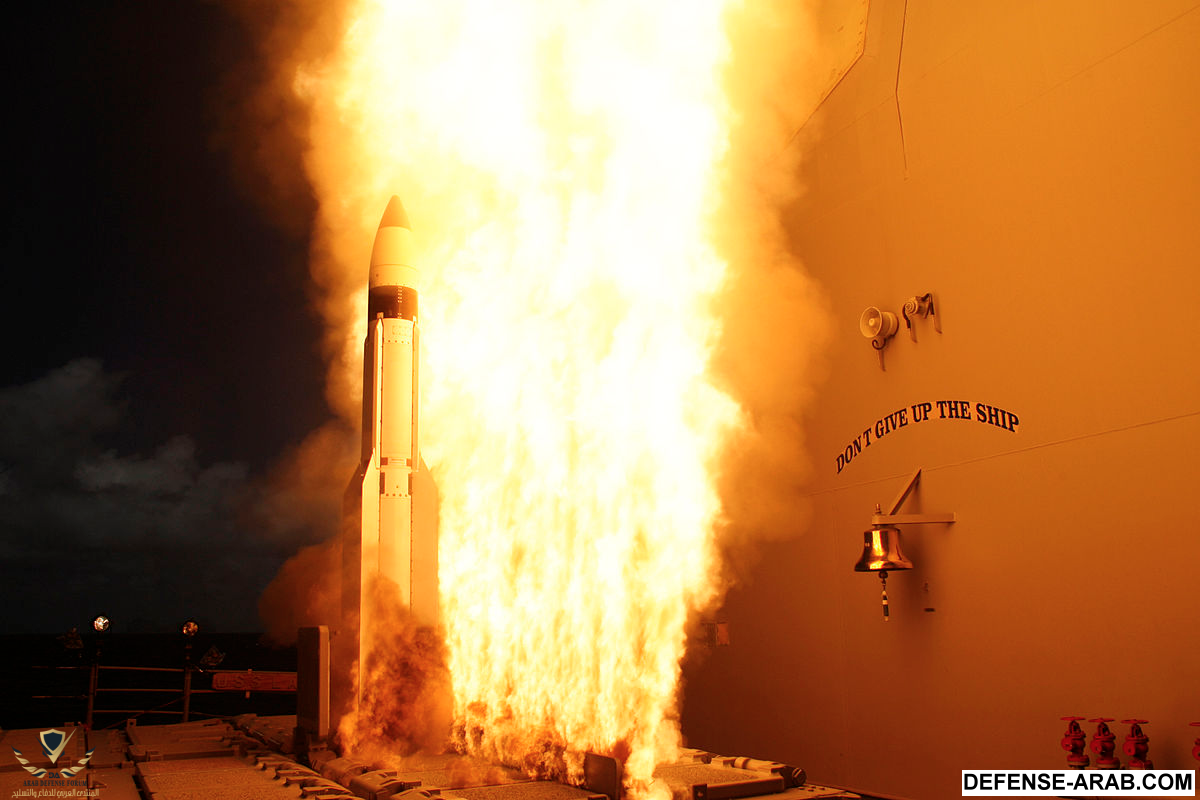

مشاهدة المرفق 61108


مواصفات النظام:
الوزن: 1.5 طن
الطول: 6.55m
القطر:
34.4cm للنسخة I
53.3cm للنسخة II
الرأس الحربي: ينفصل الرأس الحربي عن الصاروخ ويندفع باتجاه الهدف ليصدم به مباشرة
Light weight Exo-atmospheric projectile
طريقة التفجير: الاصطدام المباشر Kinetic warhead
طول الاجنحة: 1.57m
نظام الدفع:
المرحلة الاولى: Mk-72 booster
المرحلة الثانية: Mk-104 dual thrust booster
المرحلة الثالثة: Mk-136 rocket booster
المرحلة الرابعة: انفصال الرأس الحربي وانطلاقه نحو الهدف بنظام دفع خاص

النظام يعمل في الولايات المتحدة الامريكية واليابان فقط، قامت اليابان بتطوير النظام ليناسب الاخطار التي تواجهها، قامت ميتسوبيشي للصناعت الثقيلة بتطوير النظام الى Block IIA, مواصفاته العملياتية كالتالي (بالمقارنة مع النسخة الامريكية):

السرعة: 15.25 mach (النسخة الامريكية 10.2 mach)
مدى الرصد: 2500km (النسخة الامريكية 700km)
سقف العمليات: 1500km (النسخة الامريكية 500km)

يحمل النظام مجموعة من أنظمة التوجيه: GPS/INS/ semi active radar homing
Passive LWIR infrared homing seeker

تطمح ميتسوبيشي من هذا التطوير ان تقدم لليابان صاروخا قادرا على مواجهة الصواريخ العابرة للقارات ICBM.
هذا وقد طلبت وزارة الدفاع اليابانية من شركة ميتسوبيشي (وريثيون) تقديم نسخة من النظام قادرة على العمل من البر AEGIS ashore.

كما استطاع الصاروخ Block IA إسقاط احد الاقمار الصناعية بعد توقف القمر عن العمل.

صورة للرأس المتفجر قبل تركيبها على بدن الصاروخ:

مشاهدة المرفق 61109

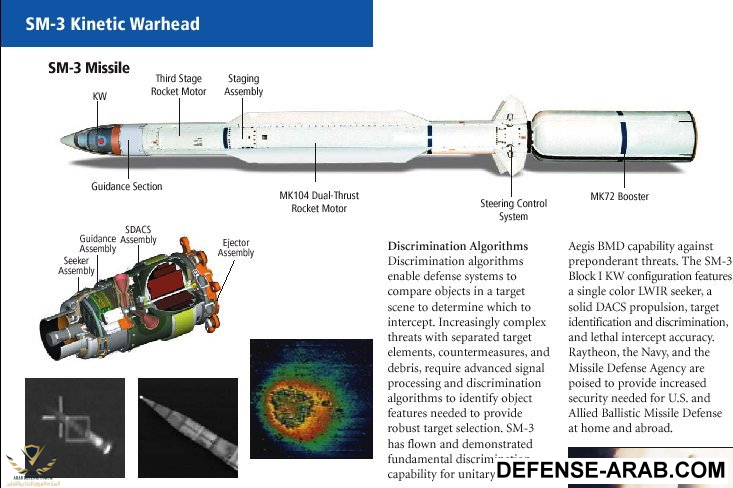

صورة تقنية عن الصاروخ والرأس المتفجر:

مشاهدة المرفق 61110

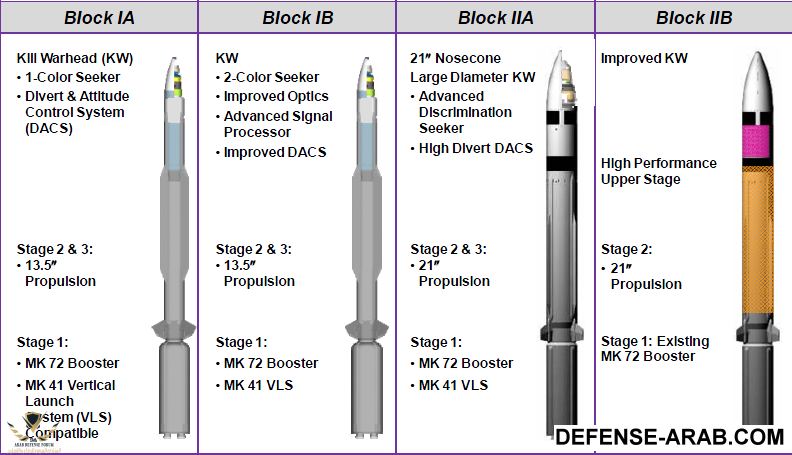

النسخة اليابانية هي النسخة الثالثة Block IIA:

مشاهدة المرفق 61116

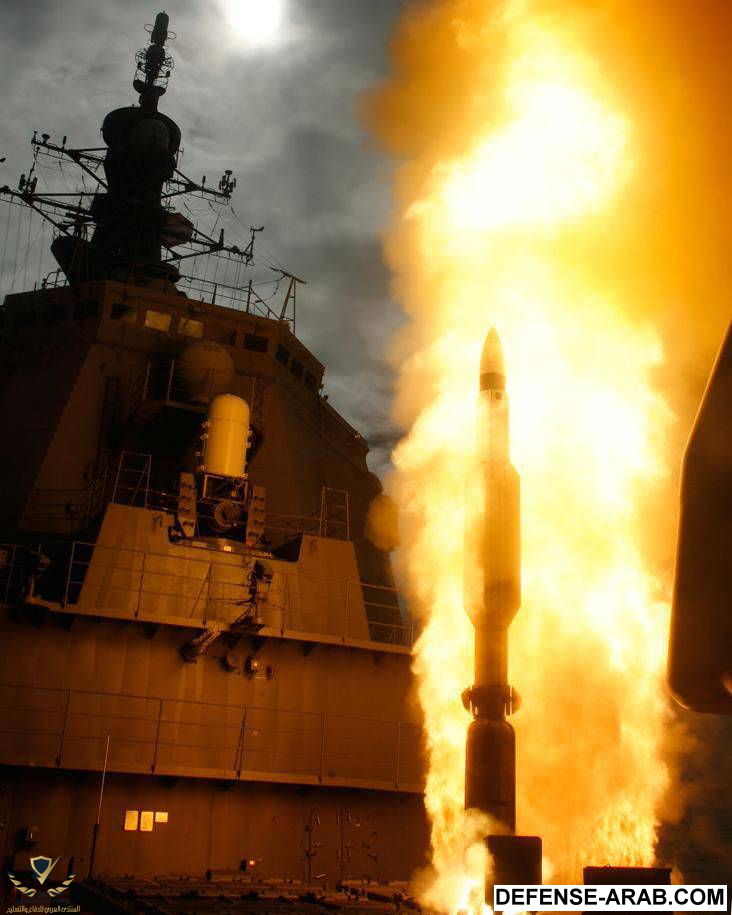

المدمرة اليابانية JDS Kongō تنجح في إطلاق صاروخ Missile-3 لاعتراض أحد الصواريخ العابرة للقارات:


مشاهدة المرفق 61111

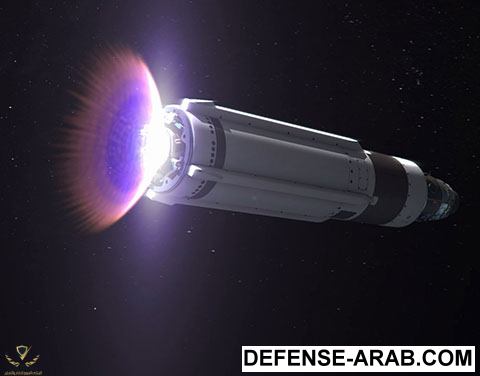

سيقوم النظام باعتراض الصواريخ العابرة للقارات وهي ما زالت في الفضاء الخارجي:

مشاهدة المرفق 61114


صورة لتدمير SM-3 لصاروخ في الفضاء الخارجي بنجاح (من ارشيف ريثيون):

مشاهدة المرفق 61115


هذا ويعمل لدى البحرية اليابانية ستة سفن AEGIS (سيضاف إليها اثنتين في المستقبل) ذات قدرات BMD قادرة على اعتراض الصواريخ الباليستية. وحسب بعض المصادر تحمل اكبر السفن اليابانية Atago عدد 32 صاروخ SM-3 على أقل تقدير (ميتسوبيشي وضعت في المدمرة 64 منصة اطلاق رأسي).

اولا شكرًا علي المجهود الراءع اخي
اسمحلي فقط بتوضيح صغير :

نظام ال AEGIS هو نظام متكامل الأركان الصاروخ ال SM2 و قريبا SM3 هم احد أركانه
يتكون النظام بجانب انظمهMK99 التحكم في الإطلاق الرادار AN/SPY-1 و غيرها
يعمل النظام علي المدمرات في بحريات امريكا طبعا و اليابان و كوريا و اسبانيا و النرويج

تحياتي



[صعصعه]

بصراحة اليابان بكل بساطة تمتلك الدرة الفريدة وأفضل نظام دفاع جوي على الارض وحرصت فعليا على تزويد نسختها من الايجبس بالسرعة والمناورة حتى تحرص على مواجهة خطر الصواريخ الصينية وفي 2015 خصصت جزء من الميزانية لإجراء البحوث على منظومة الايجبس البري حيث يتضح قلق اليابان من عدم قدرة الباتريوت على صد الإغراقات الصاروخية وبسبب ان مدمرات الايجبس ستحتاجها البحرية لمهمات أخرى !



[Trojan King]

شكرا على الموضوع يا أخى أكثر من رائع
يوجد لدى تساؤل: تدخل اليابان عدد من المشاريع العسكرية مع أمريكا ، ومن المعروف أن اليابانيين لديهم قدرة غير عادية على اكتساب المعرفة من الغير والتطوير الى الأفضل
وهم يفعلون ذلك مع أمريكا الان ، الا يدرك الامريكان أنهم قد يدفعون اليايان الى الصعود مرة أخرى ؟



["المغوار"]

مشاهدة المرفق 61113


بسم الله الرحمن الرحيم

حياكم الله ايها الاخوة الافاضل في موضوعي السادس عشر عن العسكرية اليابانية. قبل ان ابدأ اود ان اشكر كل من دعمني ولو بكلمة واود ان اتذكر البداية المتواضعة لهذه السلسلة عندما بدأت لم اكن اتصور انني ساصل هنا، الحمد لله واسأل الله ان يجعله شاهد لنا لا علينا ويغفر لنا خطايانا. امين.

النظام الذي سنتحدث عنه اليوم هو نظام الدفاع الصاروخي الامريكي العامل على السفن Aegis اليابانية:
RIM-161 SM-3.
ما لا يعلمه البعض ان من يبني هذا النظام هو شركة ريثيون و شركة ايروجيت وشركة ميتسوبيشي للصناعات الثقيلة.
يوجد عدد من النسخ لهذا النظام لكن النسخة التي ستعمل لدى البحرية اليابانية (والدفاع الجوي) هي:
SM-3 Block IA: صناعة رايثيون وايروجيت
SM-3 Block IIA: صناعة رايثيون وايروجيت وميتسوبيشي

مشاهدة المرفق 61108


مواصفات النظام:
الوزن: 1.5 طن
الطول: 6.55m
القطر:
34.4cm للنسخة I
53.3cm للنسخة II
الرأس الحربي: ينفصل الرأس الحربي عن الصاروخ ويندفع باتجاه الهدف ليصدم به مباشرة
Light weight Exo-atmospheric projectile
طريقة التفجير: الاصطدام المباشر Kinetic warhead
طول الاجنحة: 1.57m
نظام الدفع:
المرحلة الاولى: Mk-72 booster
المرحلة الثانية: Mk-104 dual thrust booster
المرحلة الثالثة: Mk-136 rocket booster
المرحلة الرابعة: انفصال الرأس الحربي وانطلاقه نحو الهدف بنظام دفع خاص

النظام يعمل في الولايات المتحدة الامريكية واليابان فقط، قامت اليابان بتطوير النظام ليناسب الاخطار التي تواجهها، قامت ميتسوبيشي للصناعت الثقيلة بتطوير النظام الى Block IIA, مواصفاته العملياتية كالتالي (بالمقارنة مع النسخة الامريكية):

السرعة: 15.25 mach (النسخة الامريكية 10.2 mach)
مدى الرصد: 2500km (النسخة الامريكية 700km)
سقف العمليات: 1500km (النسخة الامريكية 500km)

يحمل النظام مجموعة من أنظمة التوجيه: GPS/INS/ semi active radar homing
Passive LWIR infrared homing seeker

تطمح ميتسوبيشي من هذا التطوير ان تقدم لليابان صاروخا قادرا على مواجهة الصواريخ العابرة للقارات ICBM.
هذا وقد طلبت وزارة الدفاع اليابانية من شركة ميتسوبيشي (وريثيون) تقديم نسخة من النظام قادرة على العمل من البر AEGIS ashore.

كما استطاع الصاروخ Block IA إسقاط احد الاقمار الصناعية بعد توقف القمر عن العمل.

صورة للرأس المتفجر قبل تركيبها على بدن الصاروخ:

مشاهدة المرفق 61109


صورة تقنية عن الصاروخ والرأس المتفجر:

مشاهدة المرفق 61110


النسخة اليابانية هي النسخة الثالثة Block IIA:

مشاهدة المرفق 61116


المدمرة اليابانية JDS Kongō تنجح في إطلاق صاروخ Missile-3 لاعتراض أحد الصواريخ العابرة للقارات:


مشاهدة المرفق 61111


سيقوم النظام باعتراض الصواريخ العابرة للقارات وهي ما زالت في الفضاء الخارجي:

مشاهدة المرفق 61114


صورة لتدمير SM-3 لصاروخ في الفضاء الخارجي بنجاح (من ارشيف ريثيون):

مشاهدة المرفق 61115


هذا ويعمل لدى البحرية اليابانية ستة سفن AEGIS (سيضاف إليها اثنتين في المستقبل) ذات قدرات BMD قادرة على اعتراض الصواريخ الباليستية. وحسب بعض المصادر تحمل اكبر السفن اليابانية Atago عدد 32 صاروخ SM-3 على أقل تقدير (ميتسوبيشي وضعت في المدمرة 64 منصة اطلاق رأسي).

لقد ابدعت وكفيت ووفيت الى الامام يابطل ، راااائع



[الشيخ الرئيس]

اولا شكرًا علي المجهود الراءع اخي
اسمحلي فقط بتوضيح صغير :

نظام ال AEGIS هو نظام متكامل الأركان الصاروخ ال SM2 و قريبا SM3 هم احد أركانه
يتكون النظام بجانب انظمهMK99 التحكم في الإطلاق الرادار AN/SPY-1 و غيرها
يعمل النظام علي المدمرات في بحريات امريكا طبعا و اليابان و كوريا و اسبانيا و النرويج

تحياتي

SM-2 يعمل لدى البحريات التي ذكرت فعلا. لكن SM-3 حصري لامريكا واليابان مع حق اليابان في تصنيعه وتطوريه.



[الشيخ الرئيس]

لقد ابدعت وكفيت ووفيت الى الامام يابطل ، راااائع

الله يبارك في حياتك اخي. موضوعي القادم عن سفن المستقبل اليابانية المزودة بمدفع الليزر. وافقت وزارة الدفاع رسميا على بنائها واوكلت المشروع لميتسوبيشي. سوف نشاهد المستقبل قريبا.



[الشيخ الرئيس]

شكرا على الموضوع يا أخى أكثر من رائع
يوجد لدى تساؤل: تدخل اليابان عدد من المشاريع العسكرية مع أمريكا ، ومن المعروف أن اليابانيين لديهم قدرة غير عادية على اكتساب المعرفة من الغير والتطوير الى الأفضل
وهم يفعلون ذلك مع أمريكا الان ، الا يدرك الامريكان أنهم قد يدفعون اليايان الى الصعود مرة أخرى ؟

صعود اليابان مطلوب لضرب الصين. الامريكان يريدون ان تتحرر اليابان عسكريا وتوجه سهامها للصين بلا رحمة. هذا يعتبر لعب بالنار في وجهة نظري. اليابانيين اذا انفلتوا من سجنهم فسيتحولون لقوة كبيرة وبسرعة.



[الشيخ الرئيس]

حيث يتضح قلق اليابان من عدم قدرة الباتريوت على صد الإغراقات الصاروخية

قريبا لن يحتاجوا للباتريوت. تعكف ميتسوبيشي على بناء نظام قادر على التعامل مع ١٢٠ هدف دفعة واحدة. ينتظرون موافقة الامريكان للاسف.



[Trojan King]

صعود اليابان مطلوب لضرب الصين. الامريكان يريدون ان تتحرر اليابان عسكريا وتوجه سهامها للصين بلا رحمة. هذا يعتبر لعب بالنار في وجهة نظري. اليابانيين اذا انفلتوا من سجنهم فسيتحولون لقوة كبيرة وبسرعة.

هذا ما قصدته بتساؤلى امريكا تساعد اليابان من اجل الصبن كما ذكرت وكلنا نعلم ذلك
ولكن طموح اليابان اذا انطلق لن يقف عند حدود الصين



[D.A.S]

مدى الرصد ٢٥٠٠ ؟
هذا مدى الصاروخ اذا تحدثنا عن البلوك الثاني



[الشيخ الرئيس]

مدى الرصد ٢٥٠٠ ؟
هذا مدى الصاروخ اذا تحدثنا عن البلوك الثاني

كلامك صحيح، مدى الصاروخ العملياتي 2500km فعلا. لكن الاعتراض يتم على 1500km. لهذا اخترت كلماتي بعناية للتفريق بين مدى الصاروخ وبين المدى المقطوع لحظة الاعتراض.

شكرا



[الشيخ الرئيس]

موضوع مميز ماشاء الله و اخيرا تعرفنا على الايجيس الياباني ..

ممكن تطرح لنا موضوع اخر عن

ان شاء الله.



[الجراح]

يري خفض الموسيقي



هل هذه النسخة البرية AEGISashore
تعمل مع رادار الثاد وايهما افضل صاروخ الثاد ام صاروخ
SM-3 النسخة البرية



[السعيد]

لدى سؤال متعلق بالكشف الرادارى من حيث المدى 2500 كيلو هل الرادار بتاع المنظومه موجود على الارض ولا انظمة رادار معلق على منطاط مثلا او يتم الكشف بالاقمار الصناعيه ام ماذا؟؟؟؟؟؟



[MIA1]

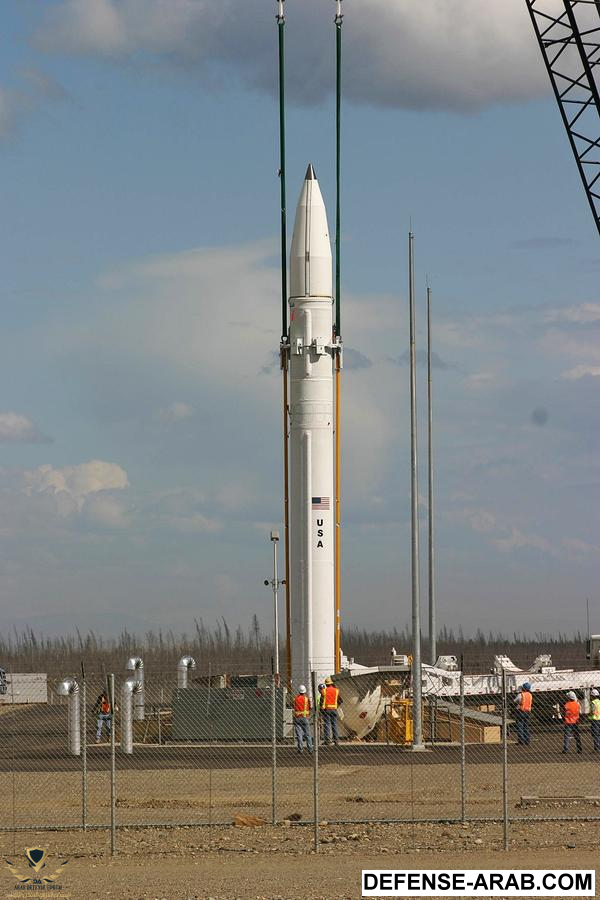

إضافة اخرى نسيت اضيفها سابقا. امريكا لا تحتاج ان يتجاوز هذا الصاروخ عشرة ماخ لان مهمته محددة. اليابان مضطرة بسبب قيود ما بعد الحرب العالمية الثانية. الامريكان لديهم هذا الجميل أعظم ما أنتجه عقل الانسان نظام GBI لتدمير الصواريخ العابرة للقارات
سرعته 21 mach. يعترضها وهي في منتصف رحلتها!!!!!!

مشاهدة المرفق 61142

لا إله إلا الله

وين كان مختفي هذا



[ابن جلا]

موضوع مميز وطريقة عرضه رائعة مع المام باغلب التفاصيل وهذا مايميز اخونا Alucard

اليابان فعلا تسعى الى تعزيز امنها خصوصا مع تغول الصين واستفزازاتها المستمرة لليابان

لهذا اتوقع منها قفزات سريعة وعمل دؤوب

خلال العشر سنوات القادمة اتوقع سنرى يابان مختلف الى حد كبير عن يابان اليوم



[Glock95]

شركة ميسوبيشى شركة مدنية تنتج السيارات و الصناعات الهندسية عامة
الدولة القوية فى القطاع المدنى بالتاكيد قوية فى القطاع العسكرى
لذلك اى دولة ليس لها وجود فى الصناعة المدنية
لا تصدق انها تصنع اسلحة​



[D.A.S]

كلامك صحيح، مدى الصاروخ العملياتي 2500km فعلا. لكن الاعتراض يتم على 1500km. لهذا اخترت كلماتي بعناية للتفريق بين مدى الصاروخ وبين المدى المقطوع لحظة الاعتراض.

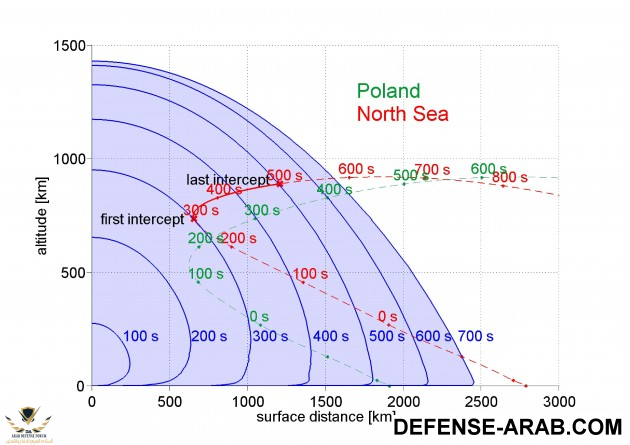

مشاهدة المرفق 61153

شكرا

لم تفهم الامر بشكل واضح
الصاروخ مداه ٢٥٠٠ ومدى ارتفاعه ١٥٠٠
اقرا الصورة جيدا



[الشيخ الرئيس]

لم تفهم الامر بشكل واضح
الصاروخ مداه ٢٥٠٠ ومدى ارتفاعه ١٥٠٠
اقرا الصورة جيدا

اللي تشوفه اخوي، شكرا على مرورك.



[الشيخ الرئيس]

اى دولة ليس لها وجود فى الصناعة المدنية
لا تصدق انها تصنع اسلحة

100%. الدول ذات الصناعات المدنية العملاقة يمكن عسكرتها بسرعة البرق. ميتسوبيشي تصنع من سلك الكهرب الى الاقمار الصناعية. من الشركات النادرة.
