الدفاع الجوي المصري
- بادئ الموضوع الدرع المصري
- تاريخ البدء
- إنضم
- 15 أكتوبر 2008
- المشاركات
- 5,812
- التفاعل
- الدولة
لما نشوف مصر شغالة زي نظام الChain Home ساعتها تعرف اش اقصد
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
لمتابعة مايخص عمليات الجيش المصرى و الشرطة المصرية فى سيناء
تويتر
فيس بوك
تويتر
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
فيس بوك
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
تصريح الفريق عبد المنعم التراس قائد قوات الدفاع الجوى المصرى السابق فى عام 2016
بخصوص حصول اسرائيل على F-35
الدقيقة 15:22
بخصوص حصول اسرائيل على F-35
الدقيقة 15:22
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
صفحة رائعة تعرض المشاريع والاستثمارات التى تتم فى جمهورية مصر العربية أولا بأول
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
لمتابعة أخبار و صور حصرية عن العمليات فى سيناء
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
منظومة الدفاع الصاروخي بعيدة المدى S-300VM ( Antey-2500 ) العاملة بقوات الدفاع الجوي المصري
_____________________________________________________________________________
تُعد S-300VM منظومة دفاع جوي صاروخي روسية مُجنزرة ذاتية الحركة مُصمّمة خصيصا لتوفير أعمال الحماية والتغطية الدائمين للوحدات المدرعة ووحدات المشاة الميكانيكية على مستوى الفرق والجيوش الميدانية مع قدرة حركية واسعة النطاق في المناطق الصحرواية، بخلاف توفير الحماية للأهداف الحيوية عالية القيمة في عُمق الدولة أيضا كمراكز القيادة والسيطرة والمطارات، وتعود اصولها الى النسخة S-300V التي دخلت الخدمة لأول مرة عام 1983 لدى الاتحاد السوفييتي والمُشتقة بدورها من منظومة S-300 الشهيرة.
تم تصميم منظومة S-300V خصيصا كمضاد للصواريخ الباليستية ABM Anti Ballistic Missile في المقام الأول وحملت اسم SA-12 Gladiator / Giant حيث كان صاروخ النسخة Gladiator يبلغ مداه 75 كم وصاروخ النسخة Giant يبلغ مداه 100 كم افقيا ويصل الى ارتفاع 32 كم.
في نهاية التسعينيات ظهرت النسخة الجديدة والمتطورة ( S-300VM ( Antey-2500 او " SA-23 Gladiator \ Giant " والتي اصبحت تحمل صفات قتالية جديدة جعلت منها قادرة على التصدي للمخاطر الآتية :
- الصواريخ الباليستية مُتوسطة المدى Medium Range Ballistic Missile MRBM المطلقة من مدى يصل إلى 2500 كم ولذلك سميت المنظومة بـ" Antey-2500 " نسبة لقدرتها على التعامل مع الصواريخ المُطلقة من المدى المذكور، في حين ان كلمة " Antey " ترمز إلى شركة " ألماز أنتي Almaz Antey " المُصممة والمُطورة لهذه المنظومة.
- الصواريح الباليستية قصيرة المدى Short Range Ballistic Missile SRBM المُطلقة من مدى 300 - 1000 كم.
- الصواريخ الباليستية التكيتيكة Tactical Ballistic Missile TBM المُطلقة من راجمات وقواذف الصواريخ، من مدى يصل إلى 300 كم.
- الصواريخ الجوالة بمختلف انواعها.
- الطائرات المُقاتلة والأهداف الجوية ذات قدرة المناورة العالية.
- الطائرات الاستراتيجية كقاذفات القنابل وطائرات الانذار المبكر " اواكس " وطائرات الاستطلاع الالكتروني والإعاقة والشوشرة الإلكترونية.
اما اهم الخصائص التي اكتسبتها المنظومة الجديدة :
- قدرة العمل بحصانة عالية ضد مختلف أنواع التشويش الإلكتروني الكثيف.
- قدرة رصد الاهداف الشبحية وذات المقطع الراداري شديد الإنخفاض الذي يصل إلى 0.02 متر2.
* تتميز المنظومة بأفضلية على النسخة S-300PMU2 بأنها مُجنزرة ذات قدرة حركية عالية لمرافقة القوات البرية بعكس الاخرى المدولبة ( عجلات ) المخصصة بشكل رئيسي لأعمال الحماية المركزية لعمق الدولة، كما تتميز بقدرات أفضل للتصدي للصواريخ الباليستية والصواريخ الجوالة لتوفير الحماية المكثفة للقوات البرية ضد كافة التهديدات الصاروخية المطلقة من منصات أرضية أو جوية أو بحرية وقدرة التعامل مع الأهداف الشبحية.
* على الجانب الأخر تتميز منظومة S-300PMU2 بالتكلفة التشغيلية الأقل سواء السغر للبطارية الواحدة او تكلفة تشغيل وصيانة المركبات المدولبة الأقل تعقيدا من نظيرتها المُجنزرة او تكلفة الصواريخ نفسها الاقل ثمنا من تظيرتها العاملة على Antey-2500.
* حاليا لا يتم انتاج اية نسخ من انظمة S-300 في روسيا ماعدا منظومة S-300VM لصالح الجيش الروسي ( النسخة الروسية تحمل اسم S-300V4 ) حيث تتسلح به وحداته إلى جانب انظمة S-400، وتعتبر مصر ثاني دولة في العالم تتعاقد عليه بعد فنزويلا.
بحسب ماورد في وكالات الأنباء الروسية، تعاقدت مصر على 3 بطاريات من هذه المنظومة بالإضافة الى مركبة القيادة والتحكم، ثم تم الإعلان عن مباحثات خاصة بزيادة العدد دون تفاصيل إضافية. وبدأت اعمال التسليم والتدريب منذ نهاية 2014 لتتم بحلول نهاية 2016 .
* مكونات البطارية :
_______________
- المركبة 9S457ME للقيادة والسيطرة والتحكم>
صورة صورة للمركبة :
- عدد 1 - 6 ( العدد حسب الطلب ) مركبة 9A83ME قاذفة Launcher للصواريخ وتحمل 4 صواريخ من النوع 9M83ME بالإضافة لرادار توجيه الصواريخ، والمنصوب بشكل رأسي في الجزء الأمامي منها والذي يُمكنه تغطية زاوية أفقية قدرها 90º وزاوية رأسية قدرها 110º، وتم تصميمه بهذا الوضع لرصد الارتفاعات المنخفضة بشكل افضل.
صورة للمركبة :
- عدد 1 - 6 ( العدد حسب الطلب ) مركبة 9A84ME مُلقّمة أو قاذفة Loader / Launcher للصواريخ وتحمل صاروخين من النوع 9M82MDE/9M82ME بالإضافة لرافعة للصواريخ ( كما في الصورة الرئيسية للبوست ) أو رادار توجيه الصواريخ، والمنصوب بشكل أفقي في الجزء الأمامي منها والذي يُمكنه تغطية زاوية أفقية قدرها 360º وزاوية رأسية قدرها 180º وتم تصميمه بهذا الوضع لمراقبة الاهداف الجوية في مختلف الاتجاهات.
صورة للنسخة المزودة برادار التوجيه :
- رادار توجيه الصواريخ مُتعدد القنوات 9S32ME ذات مصفوفة المسح الإلكتروني السلبي PESA، ويبلغ مداه 400 كم ويصل إلى ارتفاع 250 كم.
صوره للرادار :
- الرادار ثلاثي الابعاد 9S15ME للانذار المبكر والمسح الجوي في مختلف الاتجاهات All-Round Surveillance، ويبلغ مداه 400 كم ويصل إلى ارتفاع 240 كم.
صورة للرادار :
- رادار مسح ومراقبة القطاعات Sector Surveillance طراز 9S19ME ذات مصفوفة المسح الإلكتروني السلبي PESA والمتخصص في رصد وتتبع وامساك الصواريخ الجوالة والباليستية والاهداف ذات المقاطع الراداري المُنخفضة من خلال تركيز الاشعاع الراداري على قطاع محدد لزيادة المدى الاقصى للرصد، ويبلغ مداه 500 كم ويصل إلى ارتفاع 60 كم.
صورة للرادار :
* يُمكن ربط المنظومة بأنواع اخرى من رادارات الانذار المبكر والمسح الجوي بعيدة المدى المُتخصصة في رصد الطائرات الشبحية عند الحاجة لذلك.
* قدرات الصواريخ :
____________________
1- الصاروخ 9M82ME او " Giant " : مُخصص للتعامل مع الصواريخ الباليستية متوسطة المدى المُطلقة من مسافة 2500 كم، وطائرات الإنذار المبكر AWACS وطائرات الاستطلاع والمسح الجوي الإلكتروني وتحديد الاهداف ISTAR / ISR وطائرات التشويش والهجوم الإلكتروني Jamming / Electronic Attack، ويعتمد في توجيهه على الملاحة بالقصور الذاتي مع تحديث المعلومات عن احداثيات الهدف بواسطة نظام التوجيه بالاوامر عبر موجات الراديو Radio Command Guidance، ثم ينتقل الى تفعيل باحثه الراداري شبه النشط في المرحلة الأخيرة مُعتمدا على رادار الاشتباك النيراني للمنظومة، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي بشكل مُركّز في اتجاه الهدف عندما يكون على مقربة من الصاروخ بمسافة 3.5 متر تقريبا مُتسببة في موجة تدميرية هائلة تقضي عليه او تطيح به بعيدا عن مساره.
# يبلغ مدى للاشتباك ضد الطائرات 200 - 250 كم والارتفاع 25 متر - 30 كم.
# يبلغ مدى الاشتباك ضد الصواريخ الباليستية 30 كم والارتفاع 1 - 25 كم.
# يُمكنه الاشتباك مع صاروخ باليستي سرعته القصوى 4.5 كم / ثانية ( 16.2 ألف كم / ساعة ).
# نجح هذا الصاروخ في احدى الاختبارات في التعامل مع هدف جوي ( طائرة أواكس ) على بعد 300 كم وارتفاع 14 كم.
# الصاروخ 9M82MDE هو نُسخة مُوسّعة المدى من الصاروخ 9M92ME ويملك نفس الصفات القتالية والفنية سالفة الذكر، ماعدا المدى الذي يصل الى 350 كم بدلا من 250 كم.
2- الصاروخ 9M83ME او " Gladiator " : مُخصص للتعامل مع الطائرات المقاتلة والصواريخ الجوّالة والصواريخ الباليستية قصيرة المدى المُطلقة من مسافة تصل إلى 1150 كم بحد اقصى، ويعتمد في توجيهه على الملاحة بالقصور الذاتي مع تحديث المعلومات عن احداثيات الهدف بواسطة نظام التوجيه بالاوامر عبر موجات الراديو Radio Command Guidance، ثم ينتقل الى تفعيل باحثه الراداري شبه النشط في المرحلة الأخيرة مُعتمدا على رادار الاشتباك النيراني للمنظومة، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي على مقربة من الهدف وبشكل مُركز في اتجاهه مُتسببة في موجة تدميرية هائلة تؤدي الى تدميره او الاطاحة به بعيدا عن مساره.
# يبلغ مدى الاشتباك ضد الطائرات 120 - 130 كم والارتفاع 25 متر - 30 كم.
# يبلغ مدى الاشتباك ضد الصواريح الباليستية 40 كم والارتفاع 1 - 25 كم.
# يمكنه الاشتباك مع صاروخ باليستي سرعته القصوى 3 كم / ثانية ( 10.8 ألف كم / ساعة ).
* قدرة التتبع والاشتباك والحركية :
__________________
# عدد مسارات الأهداف التي يمكن تتبعها معا : حتى 65 مسارا.
# عدد الاهداف التي يُمكن تحديدها في آن واحد للاشتباك معها : حتى 24 هدف.
# عدد الأهداف التي يمكن ان تشتبك معها البطارية الواحدة : حتى 6 أهداف بيتم الاشتباك معهم بعدد يصل الى 12 صاروخاً.
# عدد الصواريخ التي يُمكن توجيهها ضد نفس الهدف : صاروخين من نفس المركبة القاذفة او 4 صواريخ من مركبتين قاذفتين.
# سرعة رد الفعل : 7.5 ثوان حتى بدء الإطلاق.
# زمن الإطلاق : 1.5 ثانية بين كل صاروخ للمركبة الواحدة او 0 ثانية في حالة الإطلاق المتزامن من عدة مركبات.
# سرعة نصب وحزم البطارية : 5 دقائق وبما لا يتجاوز 6 دقائق منذ لحظة التوقف حتى نصب البطارية بالكامل، ونفس الزمن ايضا بعد الانتهاء من الاشتباك وحزمها والانسحاب من الموقع فيما يُعرف بقدرة " الاختباء، الإطلاق والانطلاق بسرعة Hide, Shoot & Scoot " .
# سرعة مركبات المنظومة : 50 كم / ساعة.
# مدى العمليات للمنظومة : 250 كم بدون الحاجة للتزود بالوقود.
___________________________________________________________
Thunderbolt
_____________________________________________________________________________
تُعد S-300VM منظومة دفاع جوي صاروخي روسية مُجنزرة ذاتية الحركة مُصمّمة خصيصا لتوفير أعمال الحماية والتغطية الدائمين للوحدات المدرعة ووحدات المشاة الميكانيكية على مستوى الفرق والجيوش الميدانية مع قدرة حركية واسعة النطاق في المناطق الصحرواية، بخلاف توفير الحماية للأهداف الحيوية عالية القيمة في عُمق الدولة أيضا كمراكز القيادة والسيطرة والمطارات، وتعود اصولها الى النسخة S-300V التي دخلت الخدمة لأول مرة عام 1983 لدى الاتحاد السوفييتي والمُشتقة بدورها من منظومة S-300 الشهيرة.
تم تصميم منظومة S-300V خصيصا كمضاد للصواريخ الباليستية ABM Anti Ballistic Missile في المقام الأول وحملت اسم SA-12 Gladiator / Giant حيث كان صاروخ النسخة Gladiator يبلغ مداه 75 كم وصاروخ النسخة Giant يبلغ مداه 100 كم افقيا ويصل الى ارتفاع 32 كم.
في نهاية التسعينيات ظهرت النسخة الجديدة والمتطورة ( S-300VM ( Antey-2500 او " SA-23 Gladiator \ Giant " والتي اصبحت تحمل صفات قتالية جديدة جعلت منها قادرة على التصدي للمخاطر الآتية :
- الصواريخ الباليستية مُتوسطة المدى Medium Range Ballistic Missile MRBM المطلقة من مدى يصل إلى 2500 كم ولذلك سميت المنظومة بـ" Antey-2500 " نسبة لقدرتها على التعامل مع الصواريخ المُطلقة من المدى المذكور، في حين ان كلمة " Antey " ترمز إلى شركة " ألماز أنتي Almaz Antey " المُصممة والمُطورة لهذه المنظومة.
- الصواريح الباليستية قصيرة المدى Short Range Ballistic Missile SRBM المُطلقة من مدى 300 - 1000 كم.
- الصواريخ الباليستية التكيتيكة Tactical Ballistic Missile TBM المُطلقة من راجمات وقواذف الصواريخ، من مدى يصل إلى 300 كم.
- الصواريخ الجوالة بمختلف انواعها.
- الطائرات المُقاتلة والأهداف الجوية ذات قدرة المناورة العالية.
- الطائرات الاستراتيجية كقاذفات القنابل وطائرات الانذار المبكر " اواكس " وطائرات الاستطلاع الالكتروني والإعاقة والشوشرة الإلكترونية.
اما اهم الخصائص التي اكتسبتها المنظومة الجديدة :
- قدرة العمل بحصانة عالية ضد مختلف أنواع التشويش الإلكتروني الكثيف.
- قدرة رصد الاهداف الشبحية وذات المقطع الراداري شديد الإنخفاض الذي يصل إلى 0.02 متر2.
* تتميز المنظومة بأفضلية على النسخة S-300PMU2 بأنها مُجنزرة ذات قدرة حركية عالية لمرافقة القوات البرية بعكس الاخرى المدولبة ( عجلات ) المخصصة بشكل رئيسي لأعمال الحماية المركزية لعمق الدولة، كما تتميز بقدرات أفضل للتصدي للصواريخ الباليستية والصواريخ الجوالة لتوفير الحماية المكثفة للقوات البرية ضد كافة التهديدات الصاروخية المطلقة من منصات أرضية أو جوية أو بحرية وقدرة التعامل مع الأهداف الشبحية.
* على الجانب الأخر تتميز منظومة S-300PMU2 بالتكلفة التشغيلية الأقل سواء السغر للبطارية الواحدة او تكلفة تشغيل وصيانة المركبات المدولبة الأقل تعقيدا من نظيرتها المُجنزرة او تكلفة الصواريخ نفسها الاقل ثمنا من تظيرتها العاملة على Antey-2500.
* حاليا لا يتم انتاج اية نسخ من انظمة S-300 في روسيا ماعدا منظومة S-300VM لصالح الجيش الروسي ( النسخة الروسية تحمل اسم S-300V4 ) حيث تتسلح به وحداته إلى جانب انظمة S-400، وتعتبر مصر ثاني دولة في العالم تتعاقد عليه بعد فنزويلا.
بحسب ماورد في وكالات الأنباء الروسية، تعاقدت مصر على 3 بطاريات من هذه المنظومة بالإضافة الى مركبة القيادة والتحكم، ثم تم الإعلان عن مباحثات خاصة بزيادة العدد دون تفاصيل إضافية. وبدأت اعمال التسليم والتدريب منذ نهاية 2014 لتتم بحلول نهاية 2016 .
* مكونات البطارية :
_______________
- المركبة 9S457ME للقيادة والسيطرة والتحكم>
صورة صورة للمركبة :
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- عدد 1 - 6 ( العدد حسب الطلب ) مركبة 9A83ME قاذفة Launcher للصواريخ وتحمل 4 صواريخ من النوع 9M83ME بالإضافة لرادار توجيه الصواريخ، والمنصوب بشكل رأسي في الجزء الأمامي منها والذي يُمكنه تغطية زاوية أفقية قدرها 90º وزاوية رأسية قدرها 110º، وتم تصميمه بهذا الوضع لرصد الارتفاعات المنخفضة بشكل افضل.
صورة للمركبة :
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- عدد 1 - 6 ( العدد حسب الطلب ) مركبة 9A84ME مُلقّمة أو قاذفة Loader / Launcher للصواريخ وتحمل صاروخين من النوع 9M82MDE/9M82ME بالإضافة لرافعة للصواريخ ( كما في الصورة الرئيسية للبوست ) أو رادار توجيه الصواريخ، والمنصوب بشكل أفقي في الجزء الأمامي منها والذي يُمكنه تغطية زاوية أفقية قدرها 360º وزاوية رأسية قدرها 180º وتم تصميمه بهذا الوضع لمراقبة الاهداف الجوية في مختلف الاتجاهات.
صورة للنسخة المزودة برادار التوجيه :
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- رادار توجيه الصواريخ مُتعدد القنوات 9S32ME ذات مصفوفة المسح الإلكتروني السلبي PESA، ويبلغ مداه 400 كم ويصل إلى ارتفاع 250 كم.
صوره للرادار :
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- الرادار ثلاثي الابعاد 9S15ME للانذار المبكر والمسح الجوي في مختلف الاتجاهات All-Round Surveillance، ويبلغ مداه 400 كم ويصل إلى ارتفاع 240 كم.
صورة للرادار :
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
- رادار مسح ومراقبة القطاعات Sector Surveillance طراز 9S19ME ذات مصفوفة المسح الإلكتروني السلبي PESA والمتخصص في رصد وتتبع وامساك الصواريخ الجوالة والباليستية والاهداف ذات المقاطع الراداري المُنخفضة من خلال تركيز الاشعاع الراداري على قطاع محدد لزيادة المدى الاقصى للرصد، ويبلغ مداه 500 كم ويصل إلى ارتفاع 60 كم.
صورة للرادار :
ليس لديك تصريح لمشاهدة الرابط، فضلا قم ب تسجيل الدخول او تسجيل
* يُمكن ربط المنظومة بأنواع اخرى من رادارات الانذار المبكر والمسح الجوي بعيدة المدى المُتخصصة في رصد الطائرات الشبحية عند الحاجة لذلك.
* قدرات الصواريخ :
____________________
1- الصاروخ 9M82ME او " Giant " : مُخصص للتعامل مع الصواريخ الباليستية متوسطة المدى المُطلقة من مسافة 2500 كم، وطائرات الإنذار المبكر AWACS وطائرات الاستطلاع والمسح الجوي الإلكتروني وتحديد الاهداف ISTAR / ISR وطائرات التشويش والهجوم الإلكتروني Jamming / Electronic Attack، ويعتمد في توجيهه على الملاحة بالقصور الذاتي مع تحديث المعلومات عن احداثيات الهدف بواسطة نظام التوجيه بالاوامر عبر موجات الراديو Radio Command Guidance، ثم ينتقل الى تفعيل باحثه الراداري شبه النشط في المرحلة الأخيرة مُعتمدا على رادار الاشتباك النيراني للمنظومة، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي بشكل مُركّز في اتجاه الهدف عندما يكون على مقربة من الصاروخ بمسافة 3.5 متر تقريبا مُتسببة في موجة تدميرية هائلة تقضي عليه او تطيح به بعيدا عن مساره.
# يبلغ مدى للاشتباك ضد الطائرات 200 - 250 كم والارتفاع 25 متر - 30 كم.
# يبلغ مدى الاشتباك ضد الصواريخ الباليستية 30 كم والارتفاع 1 - 25 كم.
# يُمكنه الاشتباك مع صاروخ باليستي سرعته القصوى 4.5 كم / ثانية ( 16.2 ألف كم / ساعة ).
# نجح هذا الصاروخ في احدى الاختبارات في التعامل مع هدف جوي ( طائرة أواكس ) على بعد 300 كم وارتفاع 14 كم.
# الصاروخ 9M82MDE هو نُسخة مُوسّعة المدى من الصاروخ 9M92ME ويملك نفس الصفات القتالية والفنية سالفة الذكر، ماعدا المدى الذي يصل الى 350 كم بدلا من 250 كم.
2- الصاروخ 9M83ME او " Gladiator " : مُخصص للتعامل مع الطائرات المقاتلة والصواريخ الجوّالة والصواريخ الباليستية قصيرة المدى المُطلقة من مسافة تصل إلى 1150 كم بحد اقصى، ويعتمد في توجيهه على الملاحة بالقصور الذاتي مع تحديث المعلومات عن احداثيات الهدف بواسطة نظام التوجيه بالاوامر عبر موجات الراديو Radio Command Guidance، ثم ينتقل الى تفعيل باحثه الراداري شبه النشط في المرحلة الأخيرة مُعتمدا على رادار الاشتباك النيراني للمنظومة، ويحوي رأس حربي ثقيل يزن 150 كج شديد الانفجار مُتشظّي ذات طابة تقاربية Proximity Fuse تقوم بتفجير الرأس الحربي على مقربة من الهدف وبشكل مُركز في اتجاهه مُتسببة في موجة تدميرية هائلة تؤدي الى تدميره او الاطاحة به بعيدا عن مساره.
# يبلغ مدى الاشتباك ضد الطائرات 120 - 130 كم والارتفاع 25 متر - 30 كم.
# يبلغ مدى الاشتباك ضد الصواريح الباليستية 40 كم والارتفاع 1 - 25 كم.
# يمكنه الاشتباك مع صاروخ باليستي سرعته القصوى 3 كم / ثانية ( 10.8 ألف كم / ساعة ).
* قدرة التتبع والاشتباك والحركية :
__________________
# عدد مسارات الأهداف التي يمكن تتبعها معا : حتى 65 مسارا.
# عدد الاهداف التي يُمكن تحديدها في آن واحد للاشتباك معها : حتى 24 هدف.
# عدد الأهداف التي يمكن ان تشتبك معها البطارية الواحدة : حتى 6 أهداف بيتم الاشتباك معهم بعدد يصل الى 12 صاروخاً.
# عدد الصواريخ التي يُمكن توجيهها ضد نفس الهدف : صاروخين من نفس المركبة القاذفة او 4 صواريخ من مركبتين قاذفتين.
# سرعة رد الفعل : 7.5 ثوان حتى بدء الإطلاق.
# زمن الإطلاق : 1.5 ثانية بين كل صاروخ للمركبة الواحدة او 0 ثانية في حالة الإطلاق المتزامن من عدة مركبات.
# سرعة نصب وحزم البطارية : 5 دقائق وبما لا يتجاوز 6 دقائق منذ لحظة التوقف حتى نصب البطارية بالكامل، ونفس الزمن ايضا بعد الانتهاء من الاشتباك وحزمها والانسحاب من الموقع فيما يُعرف بقدرة " الاختباء، الإطلاق والانطلاق بسرعة Hide, Shoot & Scoot " .
# سرعة مركبات المنظومة : 50 كم / ساعة.
# مدى العمليات للمنظومة : 250 كم بدون الحاجة للتزود بالوقود.
___________________________________________________________
Thunderbolt
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
رادار الإنذار المُبكر والدفاع الصاروخي AN/TPS-59(V)3 العامل لدى الدفاع الجوي المصري
________________________________________________________________
يُعد AN/TPS-59 رادار إنذار مبكر لكشف الصواريخ الباليستية والأهداف الجوية المُختلفة، أمريكي الصنع ثُلاثي الأبعاد ذات هوائيات المصفوفة الطورية 3D Phased Array Antenna ( يوفر بيانات المدى Range والإرتفاع Altitude والإتجاه Bearing ) بدأ تطويره نهاية السبعينيات، وبدأ دخوله الخدمة في فترة الثمانينيات لدى قوات مشاة البحرية الأمريكية.
في بداية التسعينيات، وبناءا على الخبرات المُكتسبة من حرب الخليج الثانية، بدأ سلاح مشاة البحرية الأمريكي بحث دمج الرادار AN/TPS-59V ومنظومة الدفاع الجوي متوسط المدى HAWK سوياً في منظومة الدفاع ضد الصواريخ الباليستية التكتيكية Anti-Tactical Ballistic Missile ATBM.
استمرت أعمال التطوير ليتم ترقية الرادار إلى النسخة AN/TPS-59(V)2 ثم النسخة الأحدث على الإطلاق AN/TPS-59(V)3 التي كانت نتاجاً للتعاون المشترك بين قوات مشاة البحرية وهيئة الدفاع الصاروخي الباليستي Ballistic Missile Defense Organization BMDO بالجيش الأمريكي، وقد اشتملت على الآتي :
- هوائيات مُطوّرة عالية الحساسية ذات نمط المسح الإلكتروني النشط للإرتفاعات Active Electronically Elevation Scanning Array في حين ان المسح الأفقي يتم من خلال حركة الرادار الميكانيكية الدائرة بزاوية 360°.
- كمبيوتر مُطوّر عالي الدقة ذات سوفتوير مُحسّن في معالجة البيانات سمح -إلى جانب الهوائيات المُطورة- بأعمال تتبع الصواريخ الباليستية أثناء طيرانها وتقديم التقارير عن موقعها بشكل آني Real Time، مع تقدير نقطة الإطلاق ونقطة التصادم للصواريخ.
- قدرة العمل بثلاثة أنماط : نمط الأهداف المتنفسة للهواء Air Breathing Targets ( الطائرات والصواريخ ذات المحركات التي تتطلب الهواء لاحتراق الوقود ) - نمط الصواريخ الباليستية على نطاق مسرح العمليات Theater Ballistic Missile ( الصواريخ الباليستية المُطلقة من مسافة 300 كم وحتى 3500 كم ) - نمط العمل بشكل مُدمج للنمطين السابقين.
- قدرة العمل مع أنظمة الدفاع الجوي Hawk متوسط المدى وPatriot بعيد المدى، ومنظومة الدفاع الصاروخي AEGIS على متن المدمرات والطرادات لدى البحرية الأمريكية.
تمتلك قوات الدفاع الجوي المصري 13 رادارا مُنقسمين إلى النسختين الآتيتين :
1) 5 رادارات من النسخة المقطورة AN/TPS-59(V)2 تم تطويرهم إلى النسخة AN/TPS-59(V)3 عام 2003.
2) 8 رادارات من النسخة ذاتية الحركة الأصغر حجما AN/TPS-59M/34 تم تطويرهم وتجديدهم عام 2004، ومصر الدولة الوحيدة المالكة للنسخة ذاتية الحركة.
* مواصفات الرادار :
ــــــــــــــــــــــــــــــــــــــ
1) نطاق العمل الموجي : النطاق L/D ضمن نطاق الترددات فوق العالية Ultra High Frequency UHF، في الحيز الترددي 1215 - 1400 ميجاهيرتز.
2) قدرات الرصد :
أ- ضد الصواريخ الباليستية على نطاق مسرح العمليات :
# المدى الأقصى : 740 كم في زاوية أفقية 360°
# الإرتفاع الأقصى : 305 كم.
# زاوية توجيه الإشعاع الإلكتروني رأسيا : -5° ~ 60°
ب- قدرات الرصد ضد الطائرات والصواريخ الجوالة :
# المدى الأقصى : 555 كم في زاوية أفقية 360°
# الإرتفاع الأقصى : 30.5 كم.
# زاوية توجيه الإشعاع الإلكتروني رأسيا : -2° ~ 20°
3) الاعتمادية :
- القابلية العملياتية : 99%
- متوسط الزمن بين الأخطاء الحرجة : اكثر من 2000 ساعة
4) الحركية والنقل :
- امكانية النقل بواسطة طائرات C-130 Hercules.
- امكانية النقل بواسطة الشاحنات المُخصصة.
- امكانية التنصيب في المواقع الغير مُعدة مُسبقا.
- الوصول لقدرة العمل الكاملة من لحظة اختيار الموقع : 4 ساعات.
____________________________________
Thunderbolt

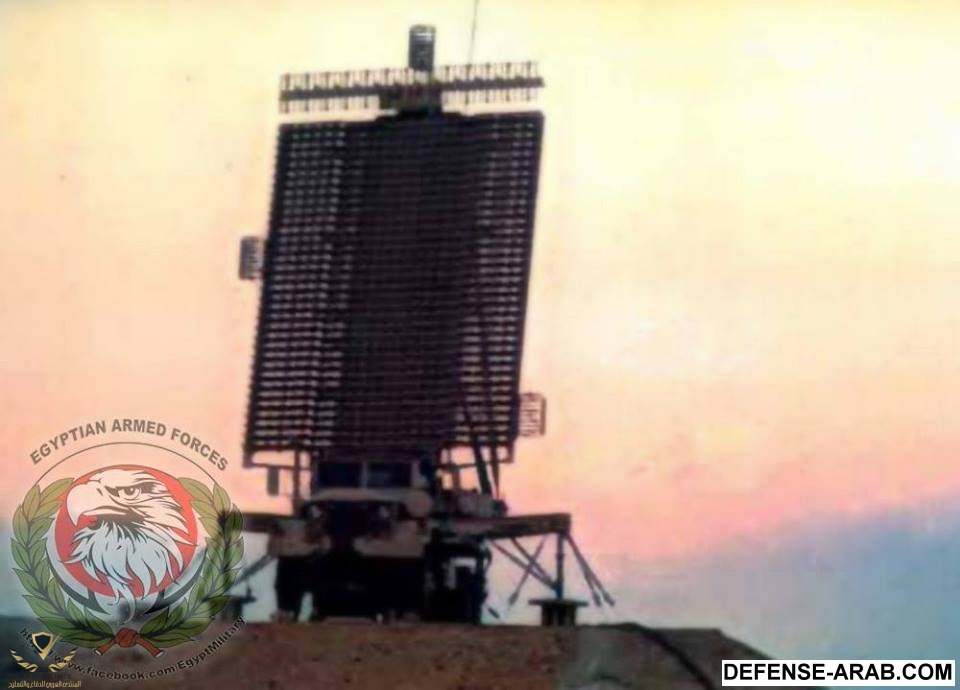

صوره للرادار فى مصر
________________________________________________________________
يُعد AN/TPS-59 رادار إنذار مبكر لكشف الصواريخ الباليستية والأهداف الجوية المُختلفة، أمريكي الصنع ثُلاثي الأبعاد ذات هوائيات المصفوفة الطورية 3D Phased Array Antenna ( يوفر بيانات المدى Range والإرتفاع Altitude والإتجاه Bearing ) بدأ تطويره نهاية السبعينيات، وبدأ دخوله الخدمة في فترة الثمانينيات لدى قوات مشاة البحرية الأمريكية.
في بداية التسعينيات، وبناءا على الخبرات المُكتسبة من حرب الخليج الثانية، بدأ سلاح مشاة البحرية الأمريكي بحث دمج الرادار AN/TPS-59V ومنظومة الدفاع الجوي متوسط المدى HAWK سوياً في منظومة الدفاع ضد الصواريخ الباليستية التكتيكية Anti-Tactical Ballistic Missile ATBM.
استمرت أعمال التطوير ليتم ترقية الرادار إلى النسخة AN/TPS-59(V)2 ثم النسخة الأحدث على الإطلاق AN/TPS-59(V)3 التي كانت نتاجاً للتعاون المشترك بين قوات مشاة البحرية وهيئة الدفاع الصاروخي الباليستي Ballistic Missile Defense Organization BMDO بالجيش الأمريكي، وقد اشتملت على الآتي :
- هوائيات مُطوّرة عالية الحساسية ذات نمط المسح الإلكتروني النشط للإرتفاعات Active Electronically Elevation Scanning Array في حين ان المسح الأفقي يتم من خلال حركة الرادار الميكانيكية الدائرة بزاوية 360°.
- كمبيوتر مُطوّر عالي الدقة ذات سوفتوير مُحسّن في معالجة البيانات سمح -إلى جانب الهوائيات المُطورة- بأعمال تتبع الصواريخ الباليستية أثناء طيرانها وتقديم التقارير عن موقعها بشكل آني Real Time، مع تقدير نقطة الإطلاق ونقطة التصادم للصواريخ.
- قدرة العمل بثلاثة أنماط : نمط الأهداف المتنفسة للهواء Air Breathing Targets ( الطائرات والصواريخ ذات المحركات التي تتطلب الهواء لاحتراق الوقود ) - نمط الصواريخ الباليستية على نطاق مسرح العمليات Theater Ballistic Missile ( الصواريخ الباليستية المُطلقة من مسافة 300 كم وحتى 3500 كم ) - نمط العمل بشكل مُدمج للنمطين السابقين.
- قدرة العمل مع أنظمة الدفاع الجوي Hawk متوسط المدى وPatriot بعيد المدى، ومنظومة الدفاع الصاروخي AEGIS على متن المدمرات والطرادات لدى البحرية الأمريكية.
تمتلك قوات الدفاع الجوي المصري 13 رادارا مُنقسمين إلى النسختين الآتيتين :
1) 5 رادارات من النسخة المقطورة AN/TPS-59(V)2 تم تطويرهم إلى النسخة AN/TPS-59(V)3 عام 2003.
2) 8 رادارات من النسخة ذاتية الحركة الأصغر حجما AN/TPS-59M/34 تم تطويرهم وتجديدهم عام 2004، ومصر الدولة الوحيدة المالكة للنسخة ذاتية الحركة.
* مواصفات الرادار :
ــــــــــــــــــــــــــــــــــــــ
1) نطاق العمل الموجي : النطاق L/D ضمن نطاق الترددات فوق العالية Ultra High Frequency UHF، في الحيز الترددي 1215 - 1400 ميجاهيرتز.
2) قدرات الرصد :
أ- ضد الصواريخ الباليستية على نطاق مسرح العمليات :
# المدى الأقصى : 740 كم في زاوية أفقية 360°
# الإرتفاع الأقصى : 305 كم.
# زاوية توجيه الإشعاع الإلكتروني رأسيا : -5° ~ 60°
ب- قدرات الرصد ضد الطائرات والصواريخ الجوالة :
# المدى الأقصى : 555 كم في زاوية أفقية 360°
# الإرتفاع الأقصى : 30.5 كم.
# زاوية توجيه الإشعاع الإلكتروني رأسيا : -2° ~ 20°
3) الاعتمادية :
- القابلية العملياتية : 99%
- متوسط الزمن بين الأخطاء الحرجة : اكثر من 2000 ساعة
4) الحركية والنقل :
- امكانية النقل بواسطة طائرات C-130 Hercules.
- امكانية النقل بواسطة الشاحنات المُخصصة.
- امكانية التنصيب في المواقع الغير مُعدة مُسبقا.
- الوصول لقدرة العمل الكاملة من لحظة اختيار الموقع : 4 ساعات.
____________________________________
Thunderbolt
صوره للرادار فى مصر
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
الرادار AN/SPS-48 العامل بالدفاع الجوي المصري
هو رادار مسح جوي أمريكي ثلاثي الأبعاد يعمل على النطاقين E / F-Band بقدرة علي الكشف في زاوية 360 درجة ( يعمل على السفن القتالية الامريكية ) ويمتاز بشدة بقدرته الهائلة على كشف الاهداف التي تحلق علي ارتفاع منخفض وارتفاعات شاهقة حتى 30 ألف متر فوق سطح الأرض كالطائرات الاسرع من الصوت علي مختلف ارتفاعات التحليق والمروحيات والصواريخ الباليستية وحتى الصواريخ الجوالة والاهداف الجوية ذات المقطع الراداري المنخفض ويصل مدى الرصد الى 450 كلم .
يستطيع الرادار الربط وتبادل المعلومات مع منصات الاسلحة الاخرى ( مثل الهوك المطور والباتريوت والرام البحري ) وهو مايمثل اضافة قوية الي امكانياته الرائعة .
يسهل الرادار من مهمة عمل طواقمه حيث يظهر البيانات بشكل رقمي
ويعمل بكامل كفائته في مختلف احوال الطقس دون تأثر ويتغلب على التشويش الالكتروني المكثف
تمتلك مصر 6 رادارات من هذا النوع من النسخة الارضية Land-Based وتعتبر الدولة الوحيدة في العالم التي تحصل عليه ويمتاز بقدرته على العمل حتى عام 2050+
______________________________
Thunderbolt
صوره للرادار فى مصر
![فيلم -درع السماء- - YouTube[(017295)2017-07-01-05-06-25].JPG](https://defense-arab.com/vb/attachments/87690/ "فيلم -درع السماء- - YouTube[(017295)2017-07-01-05-06-25].JPG")
هو رادار مسح جوي أمريكي ثلاثي الأبعاد يعمل على النطاقين E / F-Band بقدرة علي الكشف في زاوية 360 درجة ( يعمل على السفن القتالية الامريكية ) ويمتاز بشدة بقدرته الهائلة على كشف الاهداف التي تحلق علي ارتفاع منخفض وارتفاعات شاهقة حتى 30 ألف متر فوق سطح الأرض كالطائرات الاسرع من الصوت علي مختلف ارتفاعات التحليق والمروحيات والصواريخ الباليستية وحتى الصواريخ الجوالة والاهداف الجوية ذات المقطع الراداري المنخفض ويصل مدى الرصد الى 450 كلم .
يستطيع الرادار الربط وتبادل المعلومات مع منصات الاسلحة الاخرى ( مثل الهوك المطور والباتريوت والرام البحري ) وهو مايمثل اضافة قوية الي امكانياته الرائعة .
يسهل الرادار من مهمة عمل طواقمه حيث يظهر البيانات بشكل رقمي
ويعمل بكامل كفائته في مختلف احوال الطقس دون تأثر ويتغلب على التشويش الالكتروني المكثف
تمتلك مصر 6 رادارات من هذا النوع من النسخة الارضية Land-Based وتعتبر الدولة الوحيدة في العالم التي تحصل عليه ويمتاز بقدرته على العمل حتى عام 2050+
______________________________
Thunderbolt
صوره للرادار فى مصر
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
رادار الحارس المُحسّن AN/MPQ-64F1 Improved Sentinel
وزارتا الدفاع والخارجية الامريكية توافقان على صفقة رادارات " AN/MPQ-64F1 " لمصر
__________________________________________________________
أصدرت " وكالة التعاون الأمني الدفاعي Defense Security Cooperation Agency DSCA " التابعة لوزارة الدفاع الأمريكية " بنتاجون " ، أصدرت إخطارا مُوجّها للكونجرس ، بموافقة وزارة الخارجية الأمريكية على صفقة رادارات المسح الجوي وتتبع الأهداف طراز " الحارس المُحسّن AN/MPQ-64F1Improved Sentinel " من الجيل الجديد لصالح الجيش المصري بقيمة 70 مليون دولار .
وبحسب الوكالة فإن الجيش المصري طلب :
- 8 أنظمة رادار AN/MPQ-64F1 مُتضمنة سوفتوير التشغيل والتدريب .
- قطع الغيار ومعدات الدعم .
- انظمة راديو ارضية ومحمولة جوا للاتصالات Single Channel Ground & Airborne Radio Systems SINCGARS طراز VRC-92E .
- 16 مركبة هامفي HMMWV مُخصصة لقطر الرادارات ومُزوّدة بأدوات التغطية والوقاية للرادار .
- معدات الدعم والتدريب وباقي المُدات المُرفقة من قبل الشركة صاحبة العقد والحكومة الأمريكية .
* الشركة صاحبة العقد هي " طاليس رايثيون Thales Raytheon Systems " الأمريكية الفرنسية المُشتركة ( شركة مساهمة مُشتركة بين طاليس الفرنسية بنسبة 50% ورايثيون الأمريكية بنسبة 50% )
* جدير بالذكر ان الجيش المصري يمتلك في الاساس 12 رادارا من النسخة السابقة AN/MPQ-64 تم طلبهم في سبتمبر عام 2002 . وفي نوفمبر عام 2010 تم البدء في إنشاء وتأسيس مرفق صيانة خاص بالرادار للقيام بأعمال الصيانة والدعم الفني وصناعة بعض قطع الغيار اللازمة محليا .
* رادار " الحارس المُحسّن AN/MPQ-64F1 Improved Sentinel " هو الإصدار الاحدث من الرادار " الحارس AN/MPQ-64 Sentinel " ، حيث يبلغ مداه 75 كم مُقابل 40 كم للنسخة السابقة ، وهو رادار ثلاثي الأبعاد يعمل على النطاق الترددي " X-Band " مُخصص لأعمال المسح الجوي وتتبع الاهداف لصالح أنظمة الدفاع الجوي قصيرة ومتوسّطة المدى في مسرح العمليات . كما تميّز الجيل الجديد بسوفتوير مُحسّن ومُعالج بيانات واشارات جديد ونظامي كمبيوتر مُجهّزين لاستيعاب وتخزين البيانات الخاصة بالتهديدات المُستقبلية . هذا وقد حصل الاصدار الجديد على نمط رصد وتتبع الأهداف الجوية مُنخفضة الارتفاع كالصواريخ الجوالة والطائرات بدون طيار .
بستخدم الرادار مصفوفة المسح الإلكتروني السلبي Passive Electronically Scanned Array في رصد وتتبع وتعريف وتصنيف الاهداف والابلاغ عنها ، بمختلف انواعها من الطائرات المقاتلة والطائرات بدون طيار والمروحيات والصواريخ الجوّالة ، ويمتلك قدرة هائلة على مقاومة التشويش الإلكترني الكثيف ، ويعمل بكفاءة تامة مع انظمة الدفاع الجوي طراز " أفينجر Avenger " قصير المدى و" Chaparral " قصير المدى و" سلامرام SL-AMRAAM " مُتوسّط المدى و" هوك Hawk " متوسّط المدى
___________________________
Thunderbolt
صوره للرادار فى مصر النسخة السابقة AN/MPQ-64
وزارتا الدفاع والخارجية الامريكية توافقان على صفقة رادارات " AN/MPQ-64F1 " لمصر
__________________________________________________________
أصدرت " وكالة التعاون الأمني الدفاعي Defense Security Cooperation Agency DSCA " التابعة لوزارة الدفاع الأمريكية " بنتاجون " ، أصدرت إخطارا مُوجّها للكونجرس ، بموافقة وزارة الخارجية الأمريكية على صفقة رادارات المسح الجوي وتتبع الأهداف طراز " الحارس المُحسّن AN/MPQ-64F1Improved Sentinel " من الجيل الجديد لصالح الجيش المصري بقيمة 70 مليون دولار .
وبحسب الوكالة فإن الجيش المصري طلب :
- 8 أنظمة رادار AN/MPQ-64F1 مُتضمنة سوفتوير التشغيل والتدريب .
- قطع الغيار ومعدات الدعم .
- انظمة راديو ارضية ومحمولة جوا للاتصالات Single Channel Ground & Airborne Radio Systems SINCGARS طراز VRC-92E .
- 16 مركبة هامفي HMMWV مُخصصة لقطر الرادارات ومُزوّدة بأدوات التغطية والوقاية للرادار .
- معدات الدعم والتدريب وباقي المُدات المُرفقة من قبل الشركة صاحبة العقد والحكومة الأمريكية .
* الشركة صاحبة العقد هي " طاليس رايثيون Thales Raytheon Systems " الأمريكية الفرنسية المُشتركة ( شركة مساهمة مُشتركة بين طاليس الفرنسية بنسبة 50% ورايثيون الأمريكية بنسبة 50% )
* جدير بالذكر ان الجيش المصري يمتلك في الاساس 12 رادارا من النسخة السابقة AN/MPQ-64 تم طلبهم في سبتمبر عام 2002 . وفي نوفمبر عام 2010 تم البدء في إنشاء وتأسيس مرفق صيانة خاص بالرادار للقيام بأعمال الصيانة والدعم الفني وصناعة بعض قطع الغيار اللازمة محليا .
* رادار " الحارس المُحسّن AN/MPQ-64F1 Improved Sentinel " هو الإصدار الاحدث من الرادار " الحارس AN/MPQ-64 Sentinel " ، حيث يبلغ مداه 75 كم مُقابل 40 كم للنسخة السابقة ، وهو رادار ثلاثي الأبعاد يعمل على النطاق الترددي " X-Band " مُخصص لأعمال المسح الجوي وتتبع الاهداف لصالح أنظمة الدفاع الجوي قصيرة ومتوسّطة المدى في مسرح العمليات . كما تميّز الجيل الجديد بسوفتوير مُحسّن ومُعالج بيانات واشارات جديد ونظامي كمبيوتر مُجهّزين لاستيعاب وتخزين البيانات الخاصة بالتهديدات المُستقبلية . هذا وقد حصل الاصدار الجديد على نمط رصد وتتبع الأهداف الجوية مُنخفضة الارتفاع كالصواريخ الجوالة والطائرات بدون طيار .
بستخدم الرادار مصفوفة المسح الإلكتروني السلبي Passive Electronically Scanned Array في رصد وتتبع وتعريف وتصنيف الاهداف والابلاغ عنها ، بمختلف انواعها من الطائرات المقاتلة والطائرات بدون طيار والمروحيات والصواريخ الجوّالة ، ويمتلك قدرة هائلة على مقاومة التشويش الإلكترني الكثيف ، ويعمل بكفاءة تامة مع انظمة الدفاع الجوي طراز " أفينجر Avenger " قصير المدى و" Chaparral " قصير المدى و" سلامرام SL-AMRAAM " مُتوسّط المدى و" هوك Hawk " متوسّط المدى
___________________________
Thunderbolt

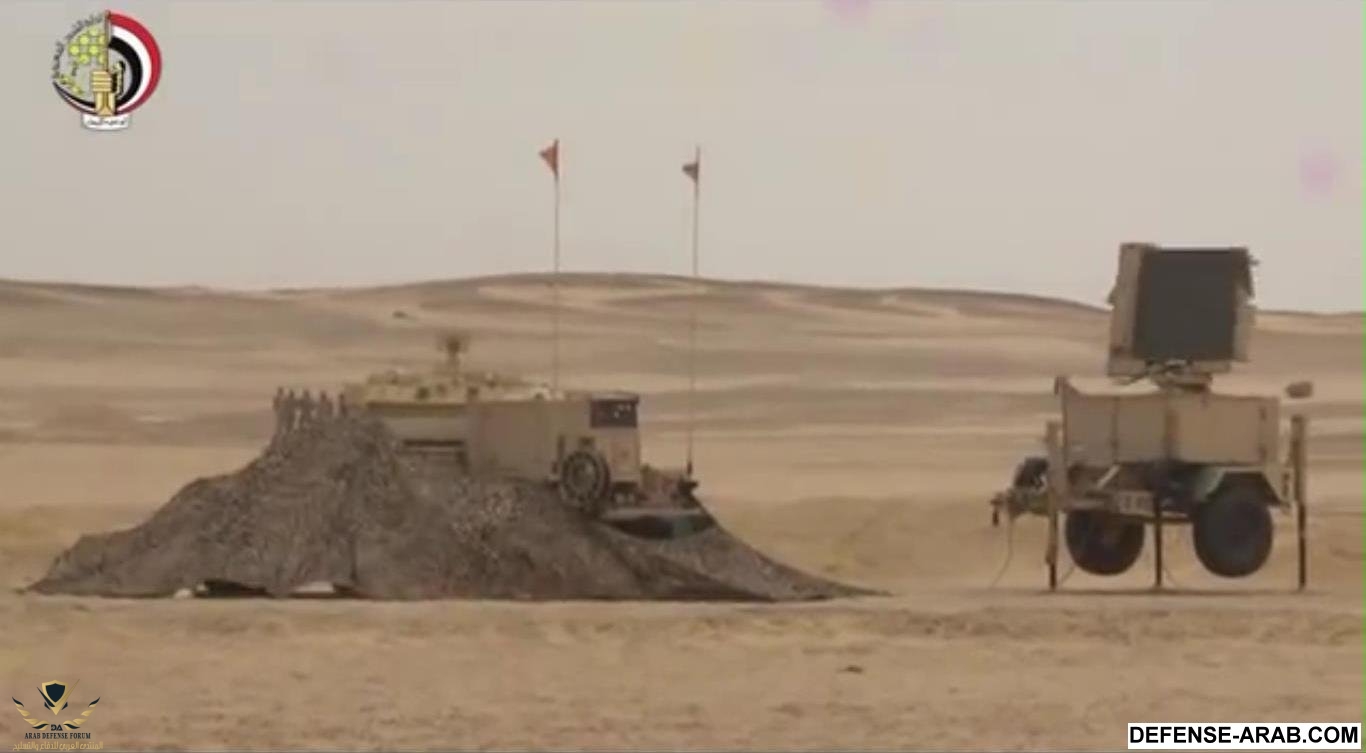

صوره للرادار فى مصر النسخة السابقة AN/MPQ-64
- إنضم
- 1 ديسمبر 2016
- المشاركات
- 5,628
- التفاعل
- الدولة
- إنضم
- 25 أغسطس 2016
- المشاركات
- 5,325
- التفاعل
- الدولة
البوك ام 2
- إنضم
- 10 يونيو 2017
- المشاركات
- 2,797
- التفاعل
- الدولة
ارمى مش محتاجه تفكير
