السلام عليكم ورحمة الله وبركاتة

موضوع بسيط وهو استعراض صور مدافع الطائرات المقاتلة
أتمنى ان ينال اعجابكم :)

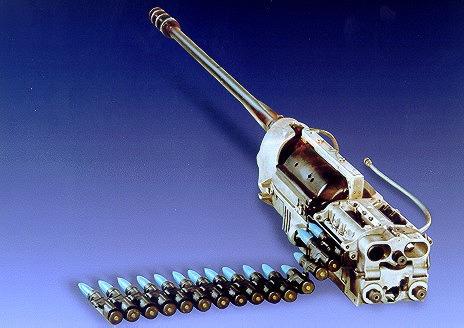

مدفع panavia tornado
bk Mauser 27mm Cannon

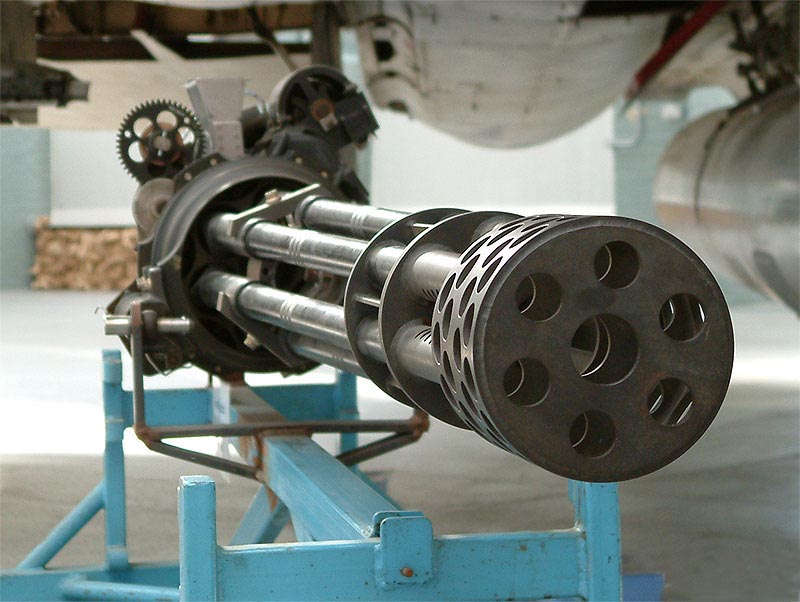

مدفع الاف 15 والاف 16 والاف 18( والاف 22 ((عيار22مم))
M61 Vulcan 20mm



مدفع الاف 35
GAU-22/A 25mm Gatling Gun

file.php

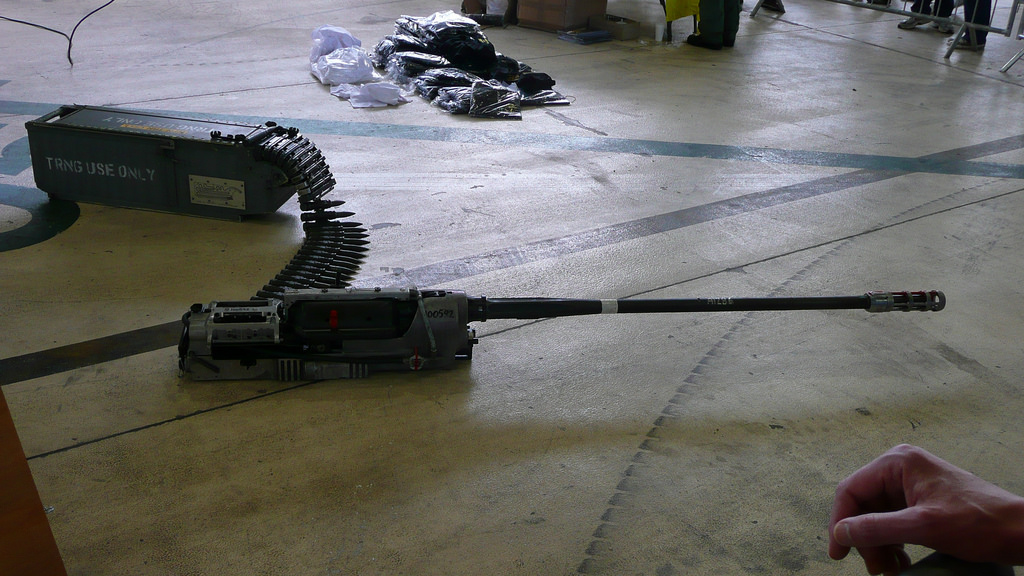

مدفع الافعى الروسية su 35
GSh-301 30mm

latest

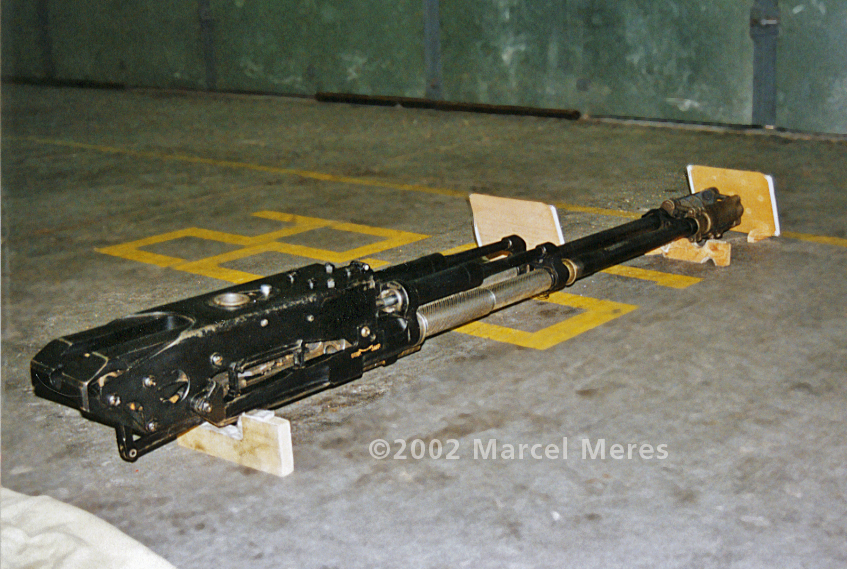

مدفع الرافال
GIAT 30Mm 791



مدفع التايفون
Mauser BK-27 30mm

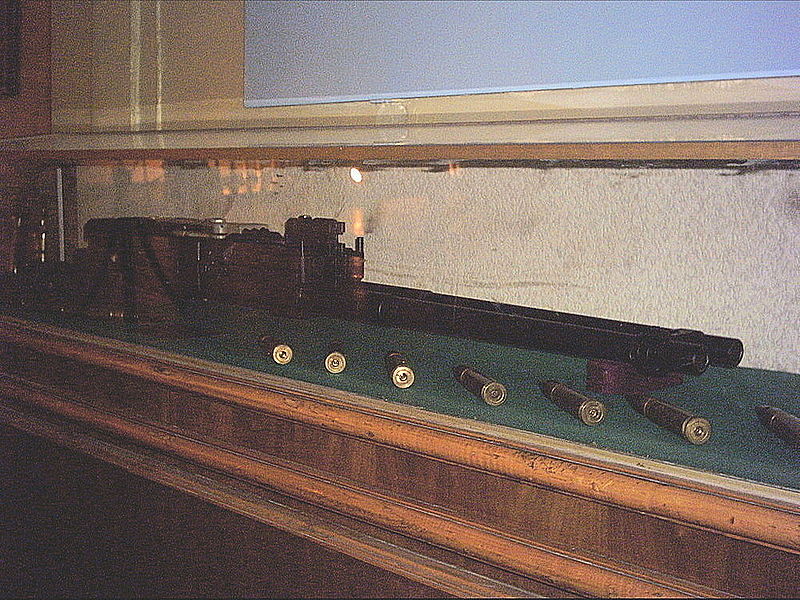

مدفع j 10 الصينية والياك 130 الروسية التوبوليف تي يو 22
gsh 23 mm




مدفع طائرة الهجوم والاسناد الارضي a10
GAU-8 Avenger 30mm



مدفع Saab JAS 39 Gripen
Mauser BK-27 30mm



مدفع السوخوي سو 25
ao-17a 30 mm



مدفع السوخوي سو 30 والسوخوي 27 والميغ 29 والميغ 35 والسوخوي 34 وايضا الباك فا 50
gsh 301 30mm

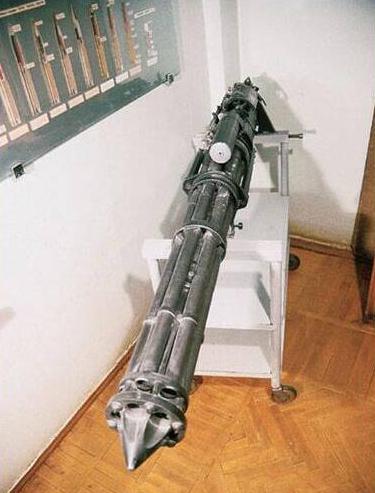

مدفع السوخوي سو 24
gsh 6 30mm




خاص وحصري للمنتدى العربي لدفاع والتسليح
تحياتي الطيبة لكم
abu ali

السلام عليكم ورحمة الله وبركاتة

موضوع بسيط وهو استعراض صور مدافع الطائرات المقاتلة
أتمنى ان ينال اعجابكم :)


مدفع panavia tornado
bk Mauser 27mm Cannon




مدفع الاف 15 والاف 16 والاف 18( والاف 22 ((عيار22مم))
M61 Vulcan 20mm



مدفع الاف 35
GAU-22/A 25mm Gatling Gun

file.php


مدفع الافعى الروسية su 35
GSh-301 30mm

latest


مدفع الرافال
GIAT 30Mm 791



مدفع التايفون
Mauser BK-27 30mm



مدفع j 10 الصينية والياك 130 الروسية التوبوليف تي يو 22
gsh 23 mm




مدفع طائرة الهجوم والاسناد الارضي a10
GAU-8 Avenger 30mm



مدفع Saab JAS 39 Gripen
Mauser BK-27 30mm



مدفع السوخوي سو 25
ao-17a 30 mm



مدفع السوخوي سو 30 والسوخوي 27 والميغ 29 والميغ 35 والسوخوي 34 وايضا الباك فا 50
gsh 301 30mm




مدفع السوخوي سو 24
gsh 6 30mm




خاص وحصري للمنتدى العربي لدفاع والتسليح
تحياتي الطيبة لكم
abu ali
موضوع رائع جدا ونادر ومختصر،
بالتوفيق يا أبوعلي..
وفي انتظار مواضيعك القادمة

مدفع الـ A10 رهيب
مدفع مخصص للهجوم والاسناد
الارضي القريب دخل الخدمة عام
1977 من انتاج شركة جنرال الكتريك
عيار 30 مم الكثافة النارية 4200 قذيفة
في الدقيقة المدى 3.660كم الوزن 281كغ
يعمل فقط على طائرة a10

الحمد لله ع السلامة أبو علي الغالي
abu ali

مدفعية الطائرات سلاح اساسي لاغنى عنه و شكرا لانك ذكرتنا فيهم لان نسيناهم بوحود الصواريخ و القنابل
بانتظار كل جديد من حضرتك

الحمد لله ع السلامة أبو علي الغالي
abu ali

مدفعية الطائرات سلاح اساسي لاغنى عنه و شكرا لانك ذكرتنا فيهم لان نسيناهم بوحود الصواريخ و القنابل
بانتظار كل جديد من حضرتك
الله يسلمك أخي واستاذي العزيز
فادي الشام منكم نتعلم :)

السلام عليكم ورحمة الله وبركاتة

موضوع بسيط وهو استعراض صور مدافع الطائرات المقاتلة
أتمنى ان ينال اعجابكم :)


مدفع panavia tornado
bk Mauser 27mm Cannon




مدفع الاف 15 والاف 16 والاف 18( والاف 22 ((عيار22مم))
M61 Vulcan 20mm



مدفع الاف 35
GAU-22/A 25mm Gatling Gun

file.php


مدفع الافعى الروسية su 35
GSh-301 30mm

latest


مدفع الرافال
GIAT 30Mm 791



مدفع التايفون
Mauser BK-27 30mm



مدفع j 10 الصينية والياك 130 الروسية التوبوليف تي يو 22
gsh 23 mm




مدفع طائرة الهجوم والاسناد الارضي a10
GAU-8 Avenger 30mm



مدفع Saab JAS 39 Gripen
Mauser BK-27 30mm



مدفع السوخوي سو 25
ao-17a 30 mm



مدفع السوخوي سو 30 والسوخوي 27 والميغ 29 والميغ 35 والسوخوي 34 وايضا الباك فا 50
gsh 301 30mm




مدفع السوخوي سو 24
gsh 6 30mm




خاص وحصري للمنتدى العربي لدفاع والتسليح
تحياتي الطيبة لكم
abu ali
تسلم يا ابو على
ياريت لو تجتهد اكثر بوضع معلومات عن كل مدفع وسعة كل مدفع من الطلقات
سيكون اكثر تشويقا
تقبل تحياتى ياصديقي

m 61 vulcan




هو مدفع رشاشهيدروليكي من صنع شركة جنرال إلكتريك الأمريكية، المدفع من عيار 20 ملم وهو ذو ستة سبطانات، دخل الخدمة في عام 1959.

الوزن 248 كغ
العيار 20mm
معدل الاطلاق 6000 الاف طلقة في الدقيقة الواحدة
المدى 2.500 كم



المدفع الروسي gsh 6 عيار 30 مم

مدفع متعدد الإستخدام روسي الصنع من نوع بندقية جاتلينج تم تطويره سنة 1963 من قبل مكتب الصناعة KBP في تولا (روسيا) ودخل في تصنيع سنة 1974.

الوزن 141 كغ
العيار 30mm
معدل اطلاق النار من 400 الي 600 طلقة في الدقيقة
المدى 1.600كم



المدفع الروسي gsh 301 30mm

مدفع اوتوماتيكي سوفييتي تم تصميمة عام 1977 ليدخل الخدمة في عام 1980

الوزن 46كغ
العيار 30 mm
معدل الاطلاق 1500 الي 1800 في الدقيقة
المدى 1.200 الي 1.800كم



المدفع الروسي gsh 23 mm

مدفع طائرة سوفييتي مزدوج المواسير عيار 23 مم. صمم المدفع ليستخدم فيالطائرات الحربية بشكل أساسي. دخل الخدمة عام 1965 وحل محل المدفع القديم نودلمان-ريختر إن.أر-23.

الوزن 50كغ
العيار 23mm
معدل الاطلاق 3600 طلقة في الدقيقة
المدى 2 كم



مدفع bk 27mm mauser

مدفع الماني تم تصميمة عام 1976 ليدخل الخدمة عام 1977

الوزن 220كغ
العيار 27mm
معدل الاطلاق 1000 الي 1700 طلقة في الدقيقة
المدى 2.700 كم



مدفع GIAT 30M 791

مدفع فرنسي اتوماتيكي من صنع شركة ديفا الفرنسية دخل الخدمة عام 1980

الوزن 120كغ
العيار 30 mm
معدل الاطلاق 2500 طلقة في الدقيقة
المدى ؟؟ لم اجد مصدر




مدفع 30mm AO-17A روسي

العيار 30 mm
معدل الاطلاق 3000 طلقة في الدقيقة
يعمل على طائرة السوخوي سو 25
يحمل 250 طلقة
المدى لم اجد مصدر



التعديل الأخير:
السلام عليكم

بالعادة لما أشاهد طائرة ترمي من مدفعها
الرشاش لا استطيع ان ارى الظروف الفارغة،
فما هو مصيرها؟
